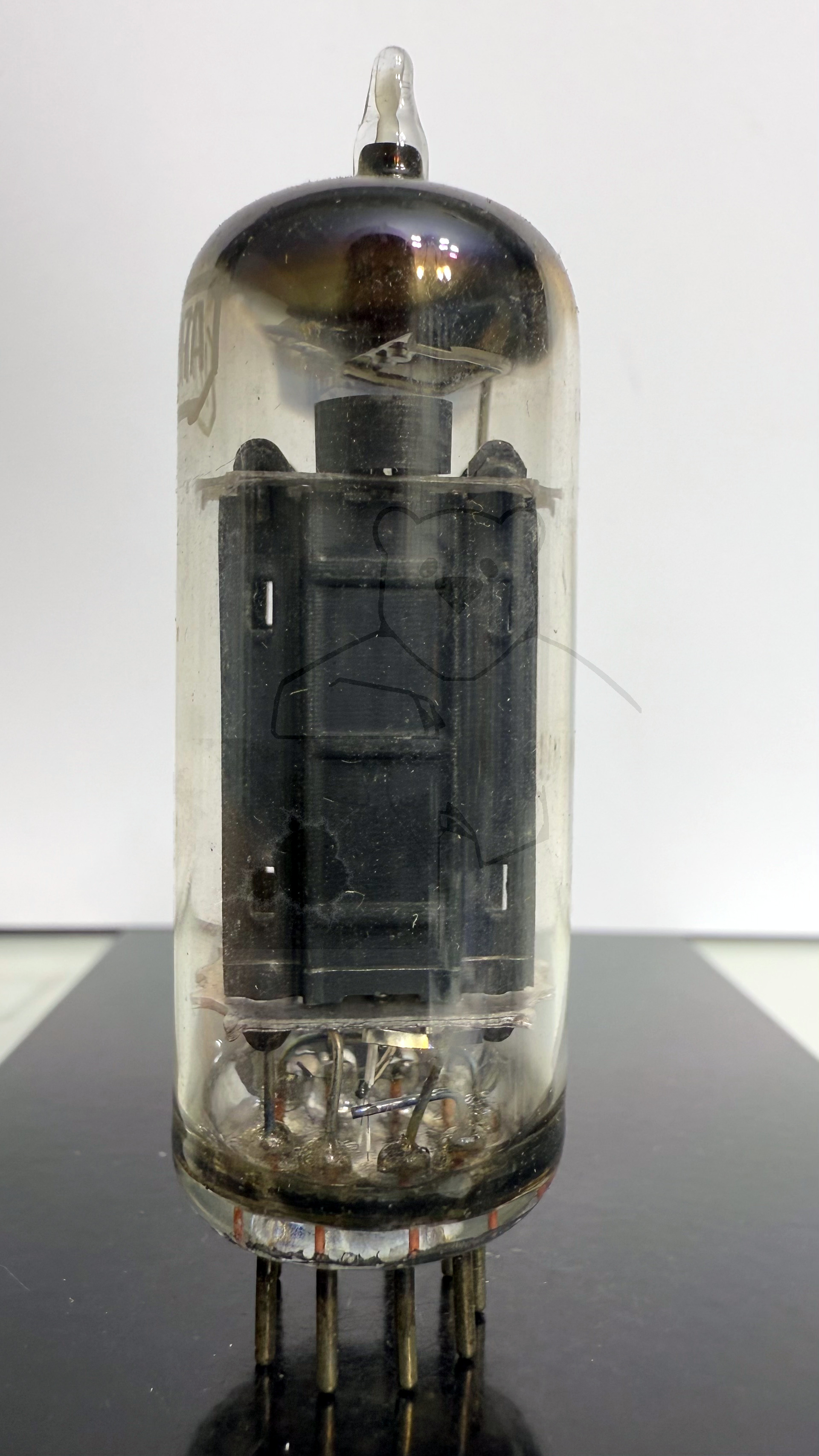

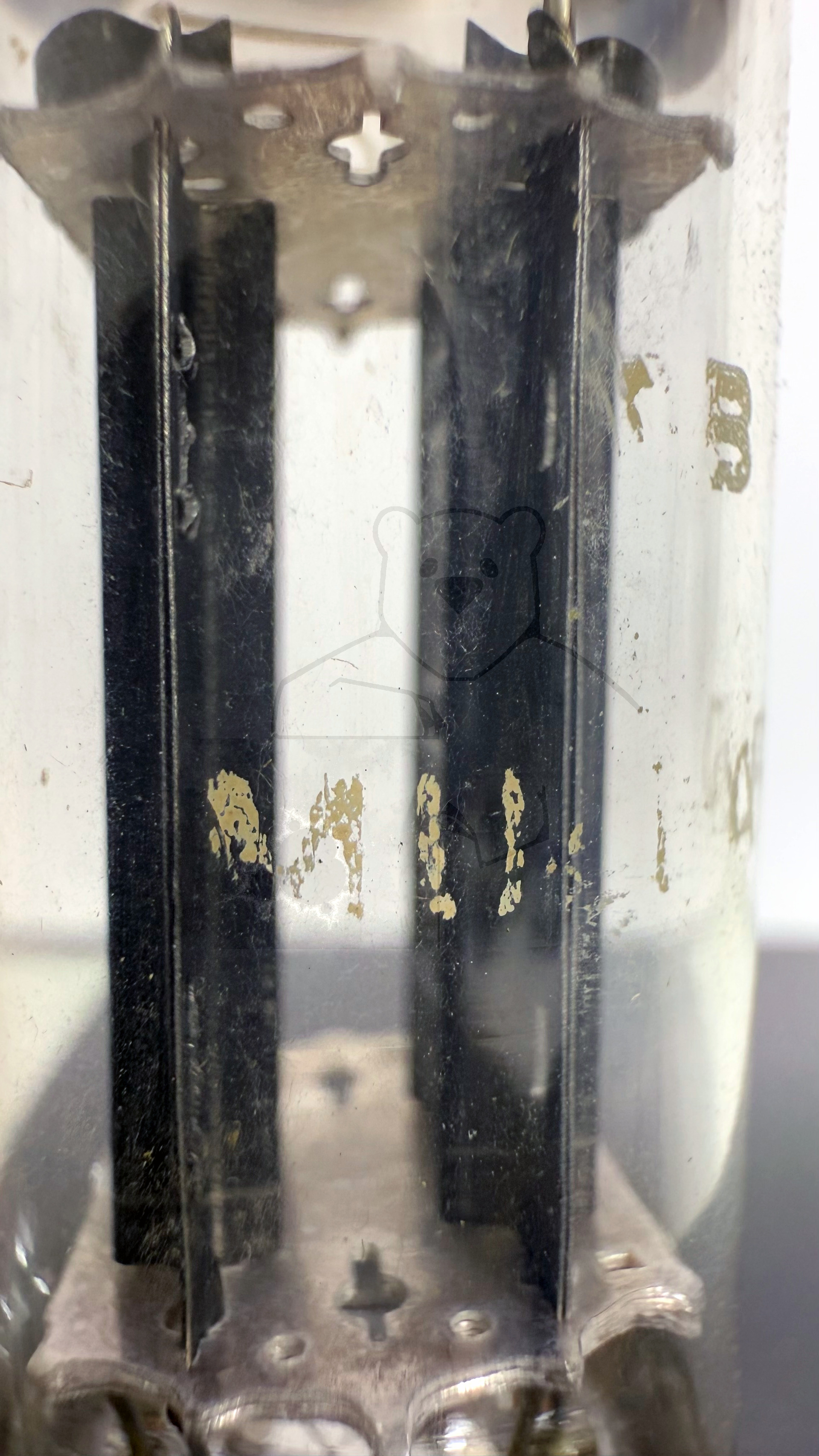

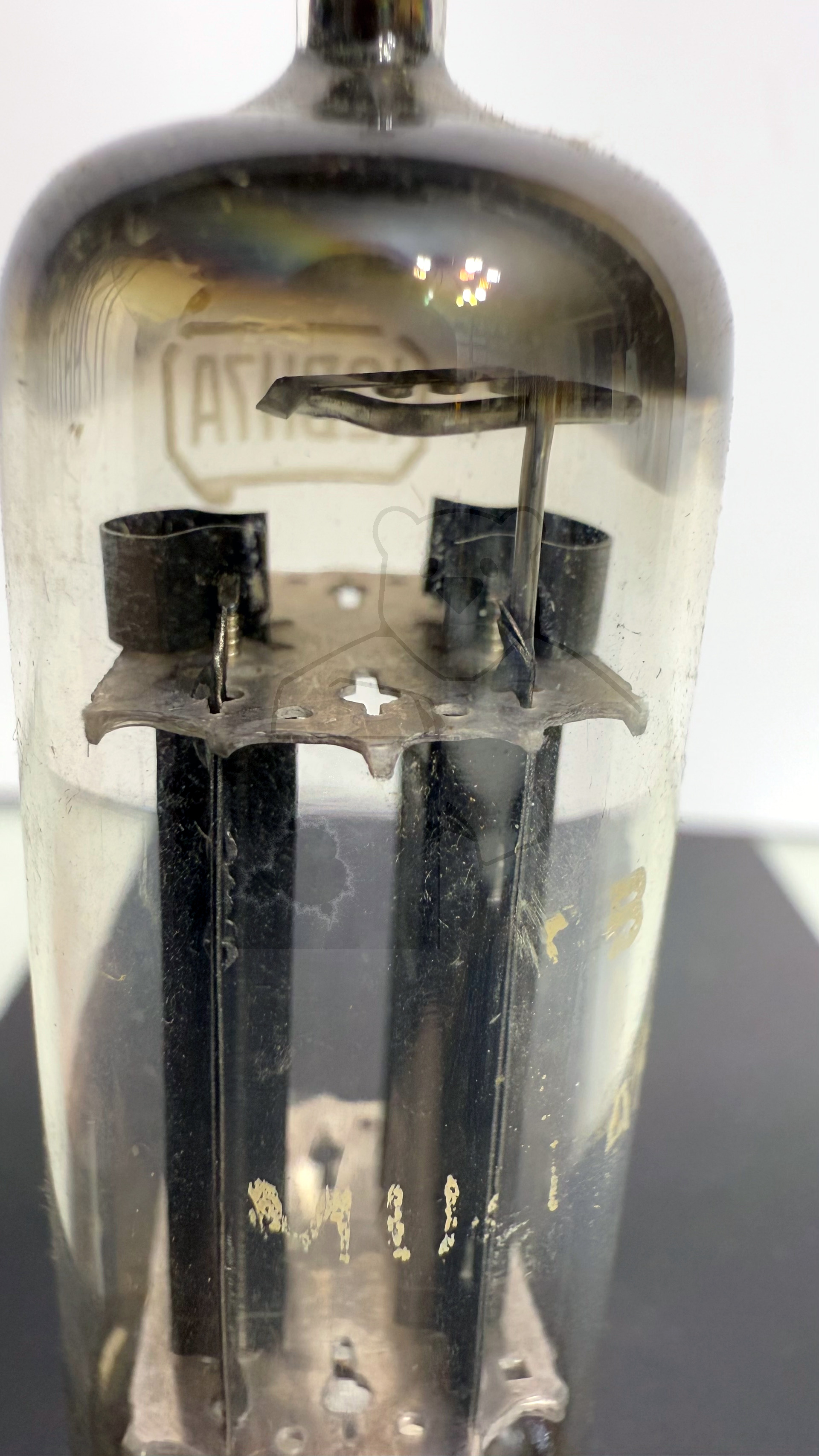

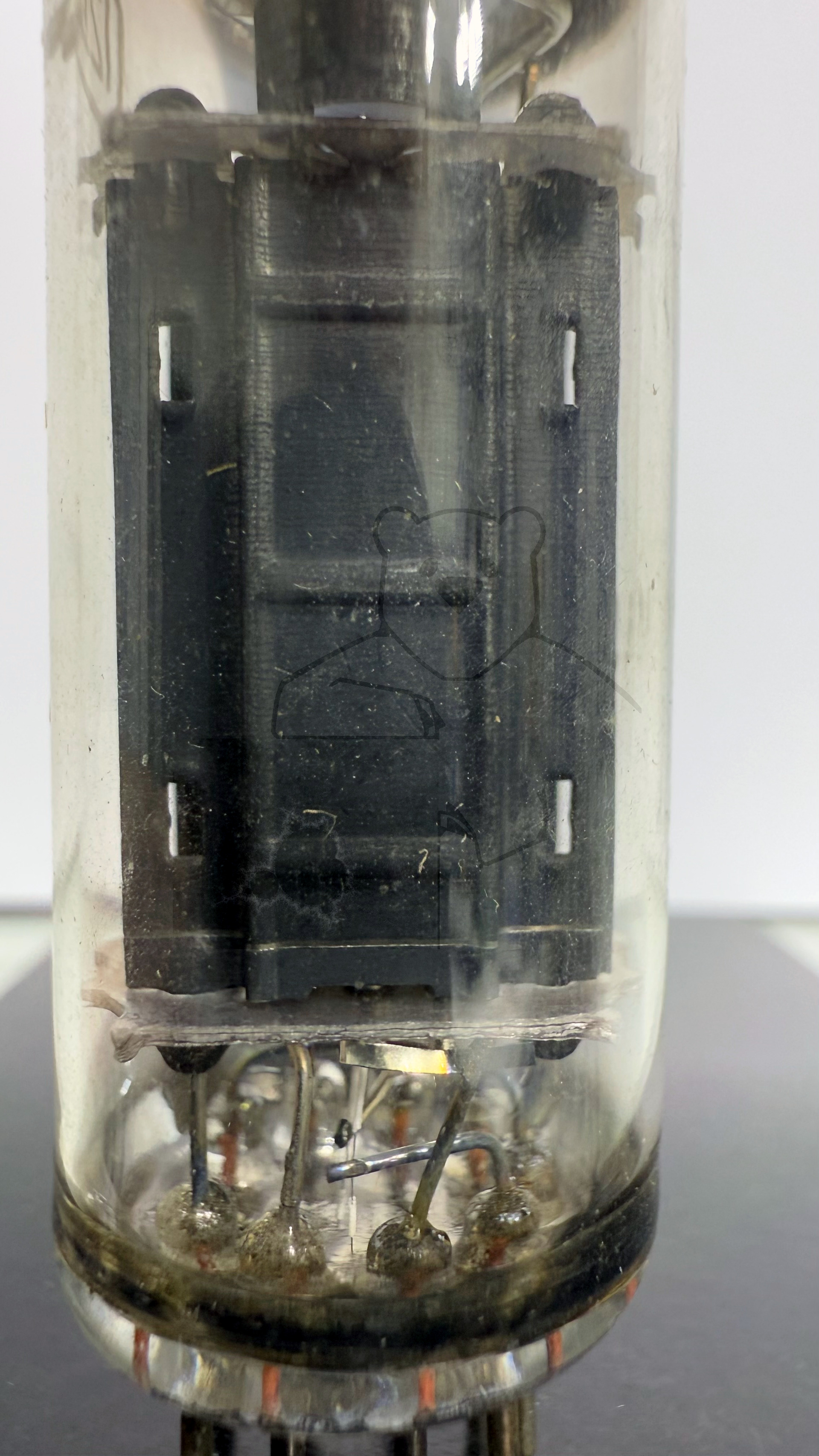

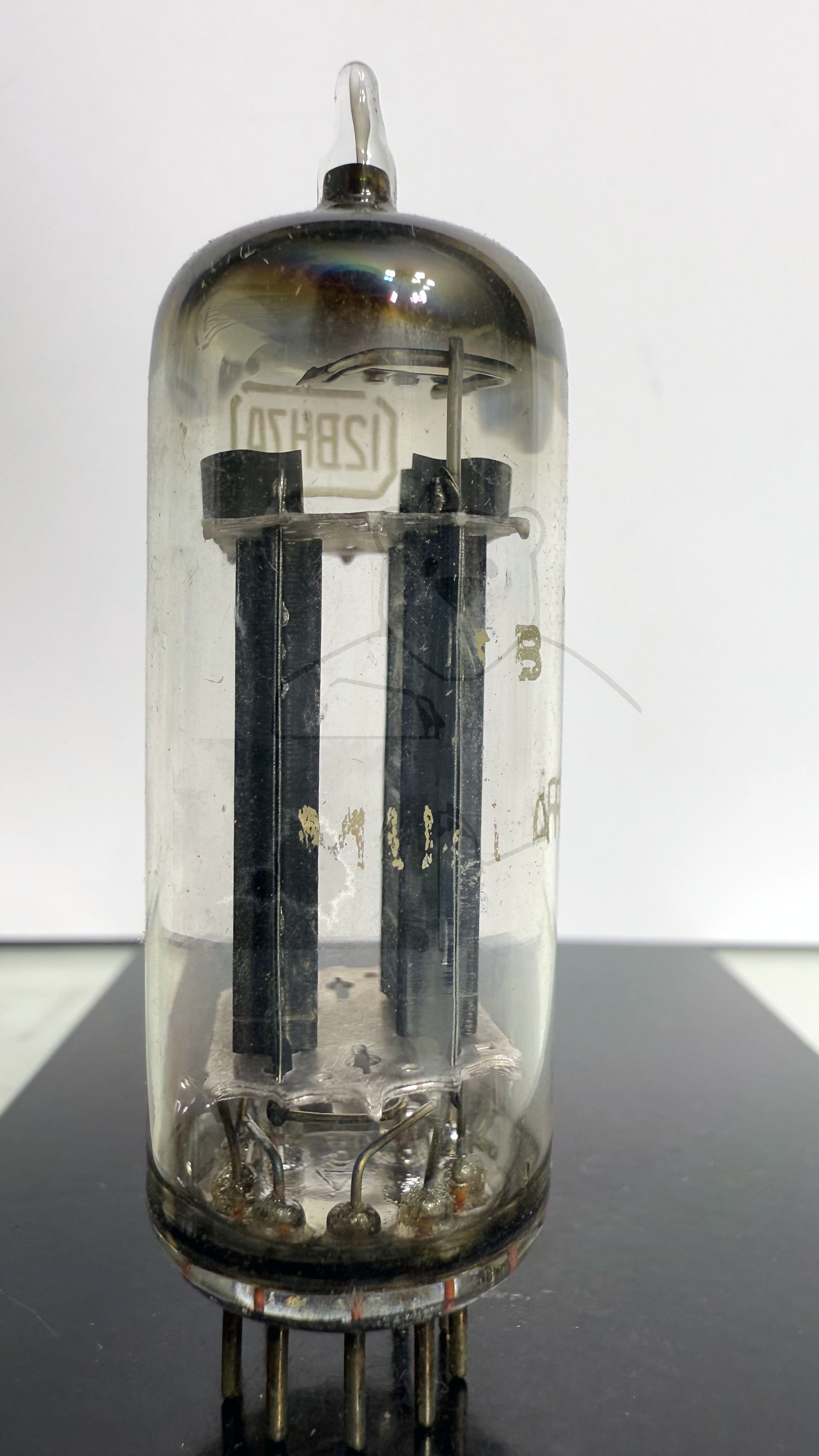

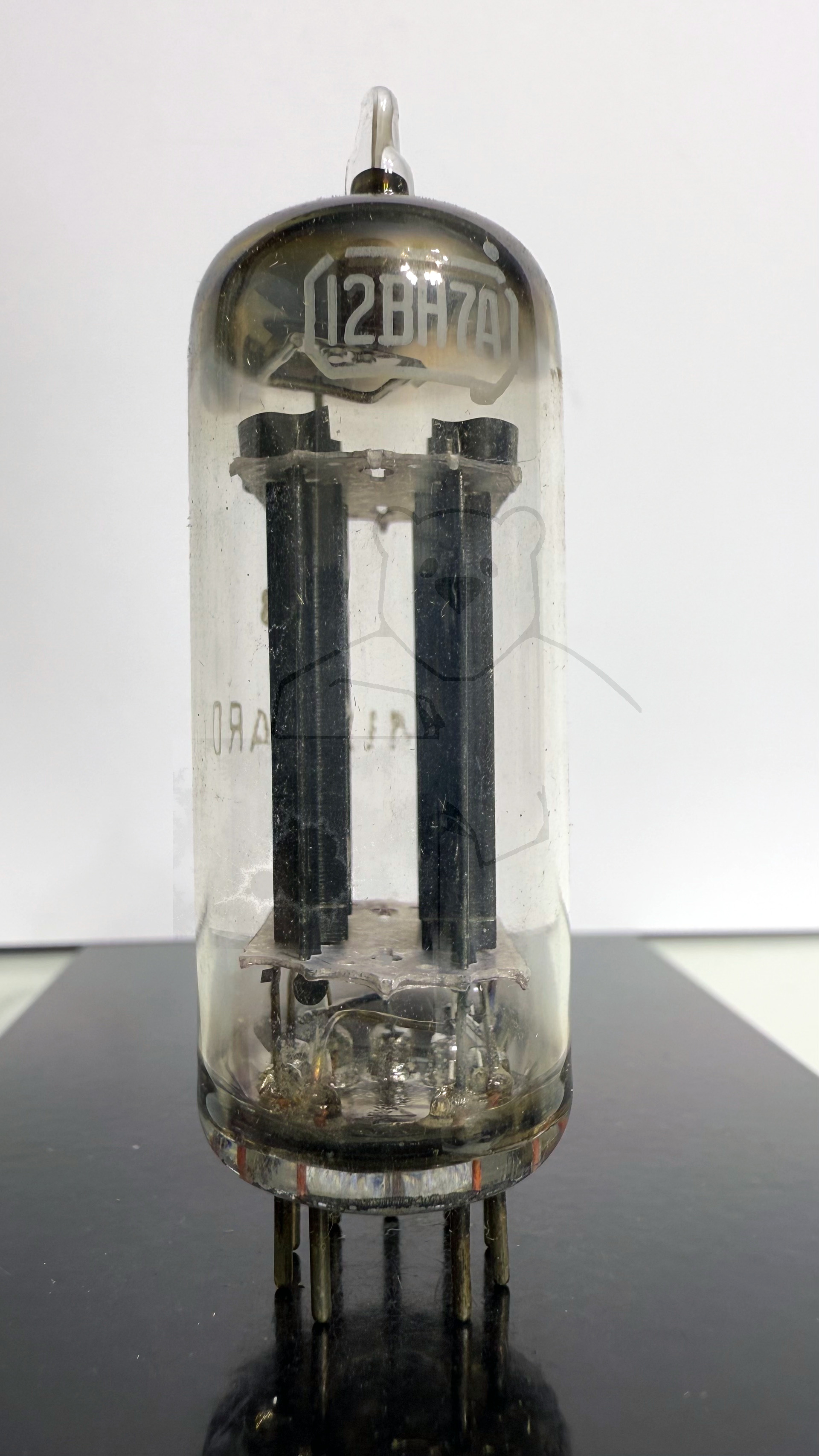

Daten und Bilder der Röhre: 12BH7A

🔎 Beschreibung der Röhre: 12BH7A

Name	12BH7A
Vergleichsname
Heizspannung (Volt)	12,6 oder 6,3
Heizstrom (Ampère)	0,3 oder 0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	09.09.2025 18:07:43

🔎 Beschreibung der Systeme für die Röhre: 12BH7A

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Vertikalablenkung	→ Vertikalablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

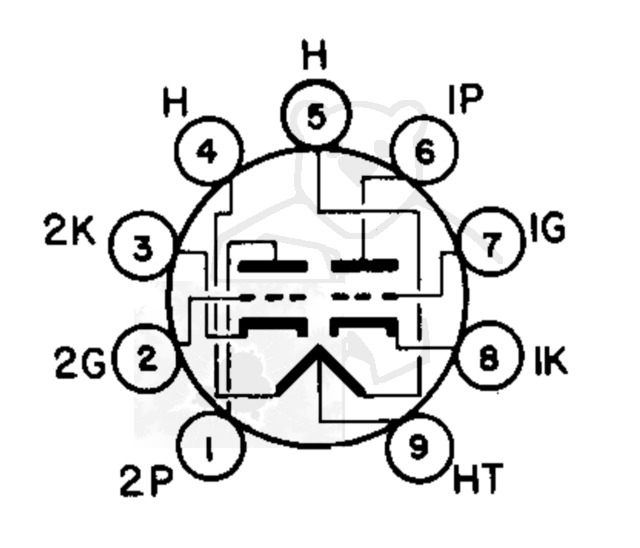

🔎 Sockelschaltung der 12BH7A

Bildquelle: Tung-Sol Datenblatt

🔎 YouTube Video zu 12BH7A

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/gJp7ttEL4T4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 12BH7A
Datenblatt 12BH7 Brimar.pdf (99 kB)
Datenblatt 12BH7 Ei [www.tubedata.info].pdf (311 kB)
Datenblatt 12BH7 Tung-Sol [www.tubedata.info].pdf (169 kB)
Datenblatt 12BH7A 13D6 General Electric.pdf (354 kB)
Datenblatt 12BH7A General Electric.pdf (354 kB)
Datenblatt 12BH7A RCA [www.tubedata.info].pdf (201 kB)
Datenblatt 12BH7A Tung-Sol [www.tubedata.info].pdf (152 kB)
Pruefkarte 12BH7 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
