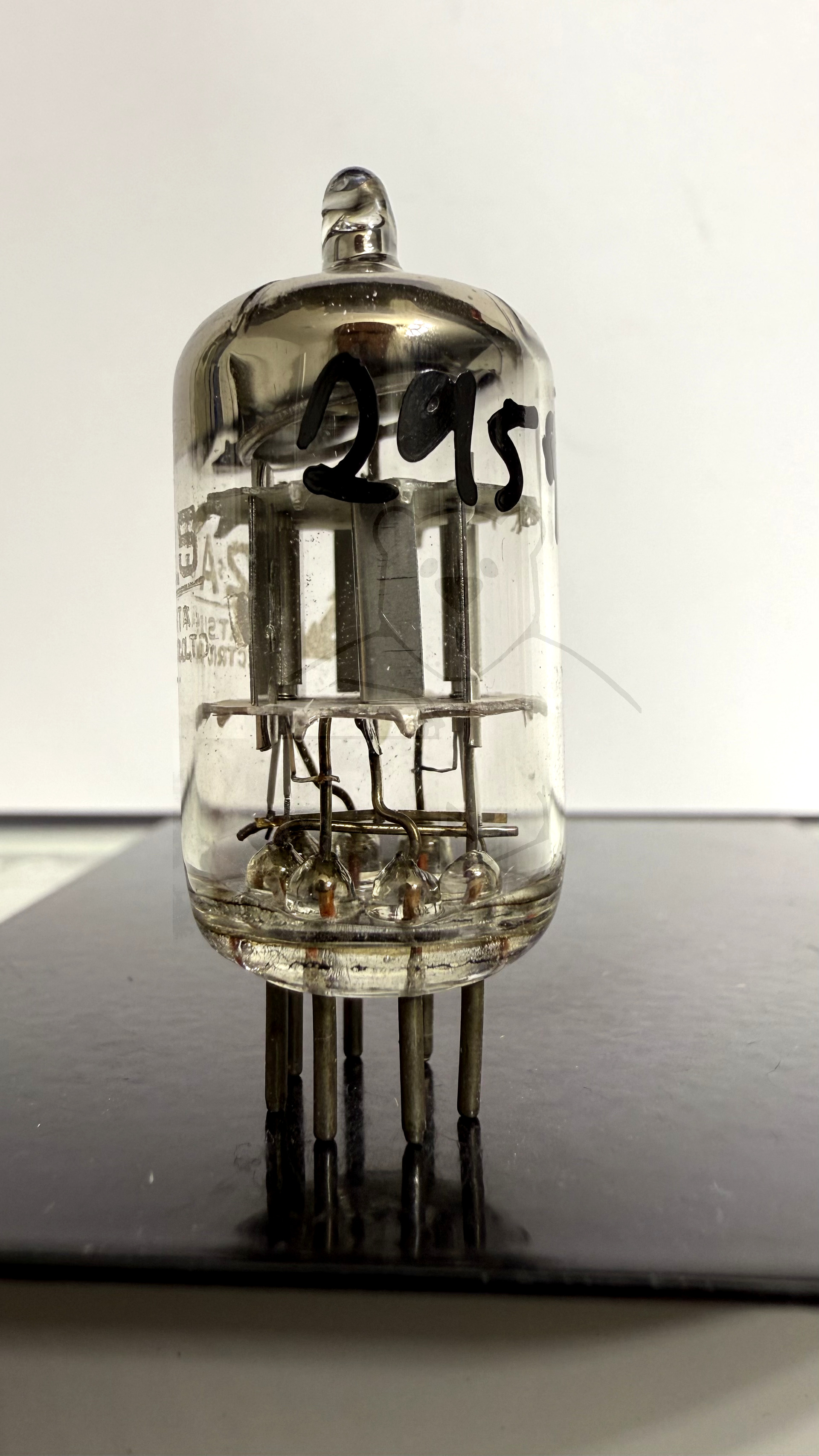

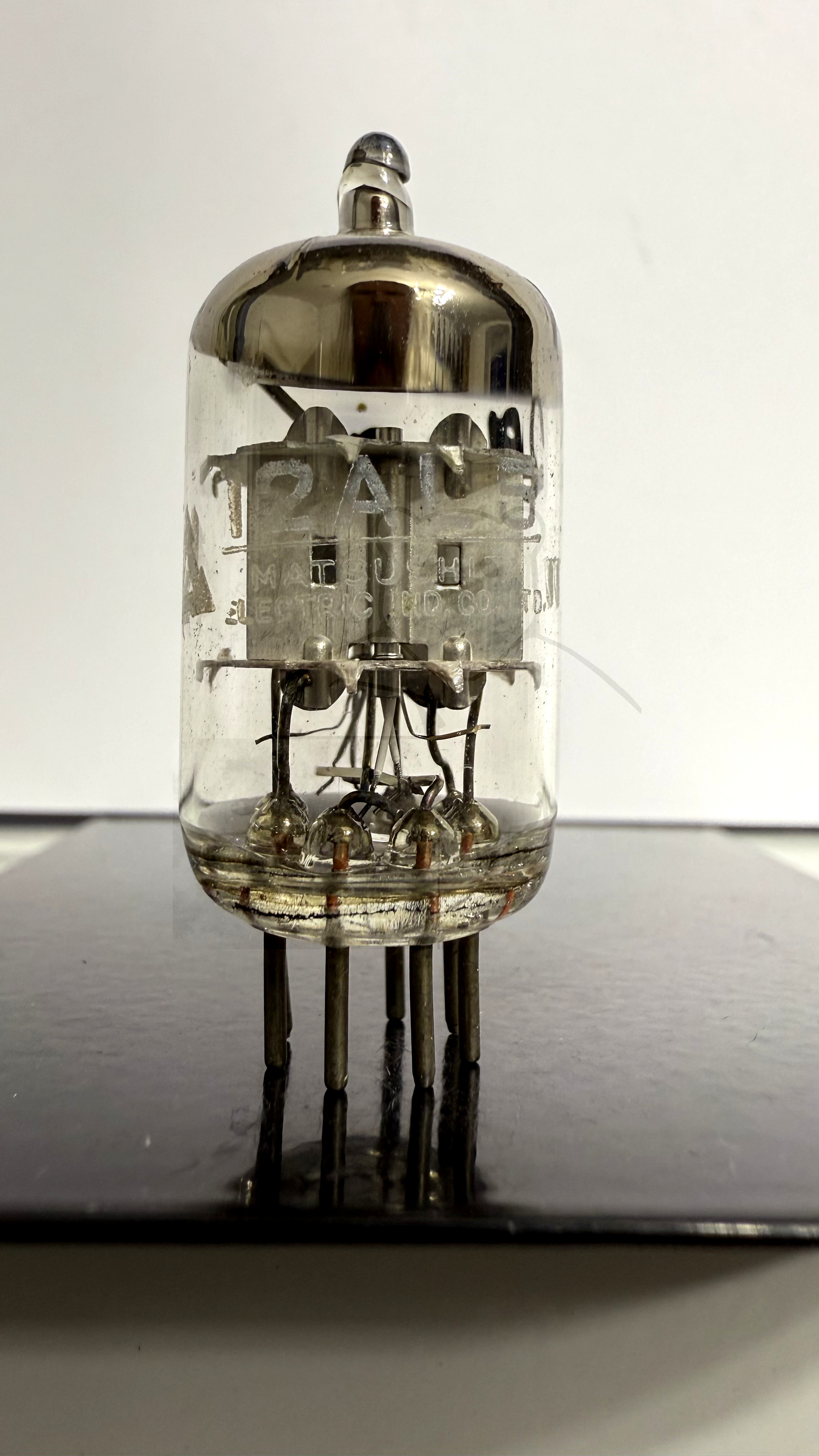

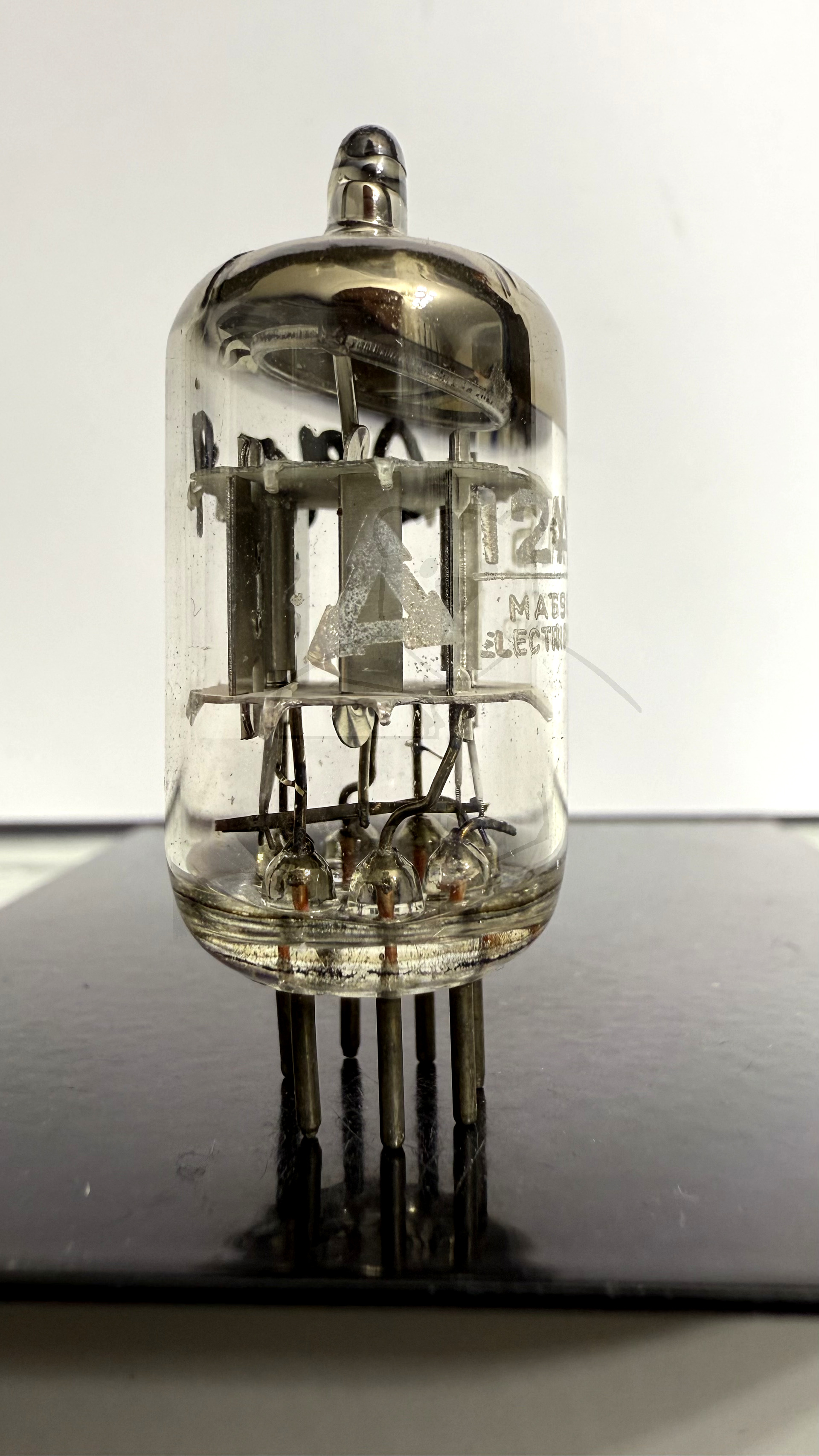

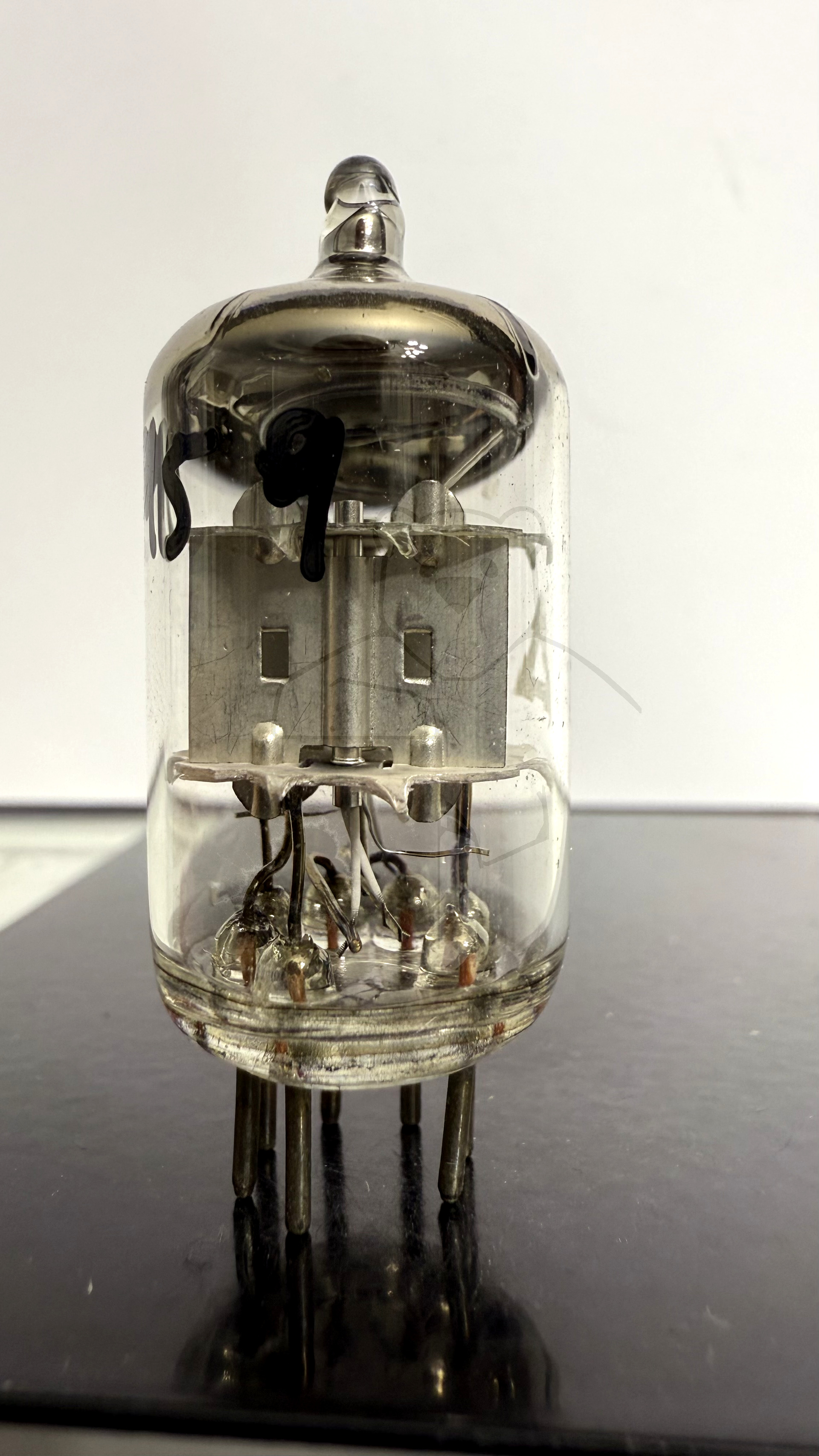

Daten und Bilder der Röhre: 12AL5

🔎 Beschreibung der Röhre: 12AL5

Name	12AL5
Vergleichsname	HAA91
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	24.03.2016 05:54:33

🔎 Beschreibung der Systeme für die Röhre: 12AL5

	System 1	System 2
Kathode	1	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	2
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

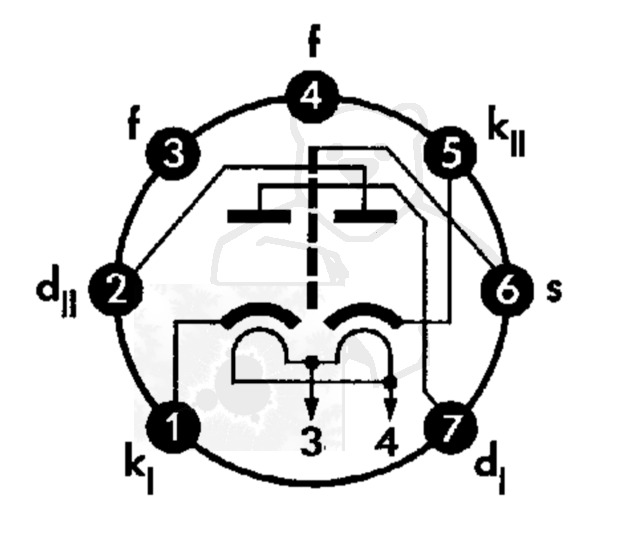

🔎 Sockelschaltung der 12AL5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 12AL5
Datenblatt 12AL5 General Electric.pdf (257 kB)
Datenblatt 12AL5 Tung-Sol [www.tubedata.info].pdf (103 kB)
Pruefkarte HAA91 12AL5 - Funke W19 Roehrenpruefer.pdf (135 kB)
Pruefkarte HAA91 12AL5 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
