Daten und Bilder der Röhre: RV335

🔎 Beschreibung der Röhre: RV335 Inventarnummer: 08508

Name	→ RV335 📺 Mit Video
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	Bajonettsockel, 5pol. → Liste aller Röhren mit: Bajonettsockel, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	Nr. 100579/4544/02
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L15

🔎 Beschreibung der Systeme für die Röhre: RV335

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	H1, H2
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RV335

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RV335

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/i7J3SfZbRxI (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RV335
Datenblatt RV335 Telefunken.pdf (604 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: RV335

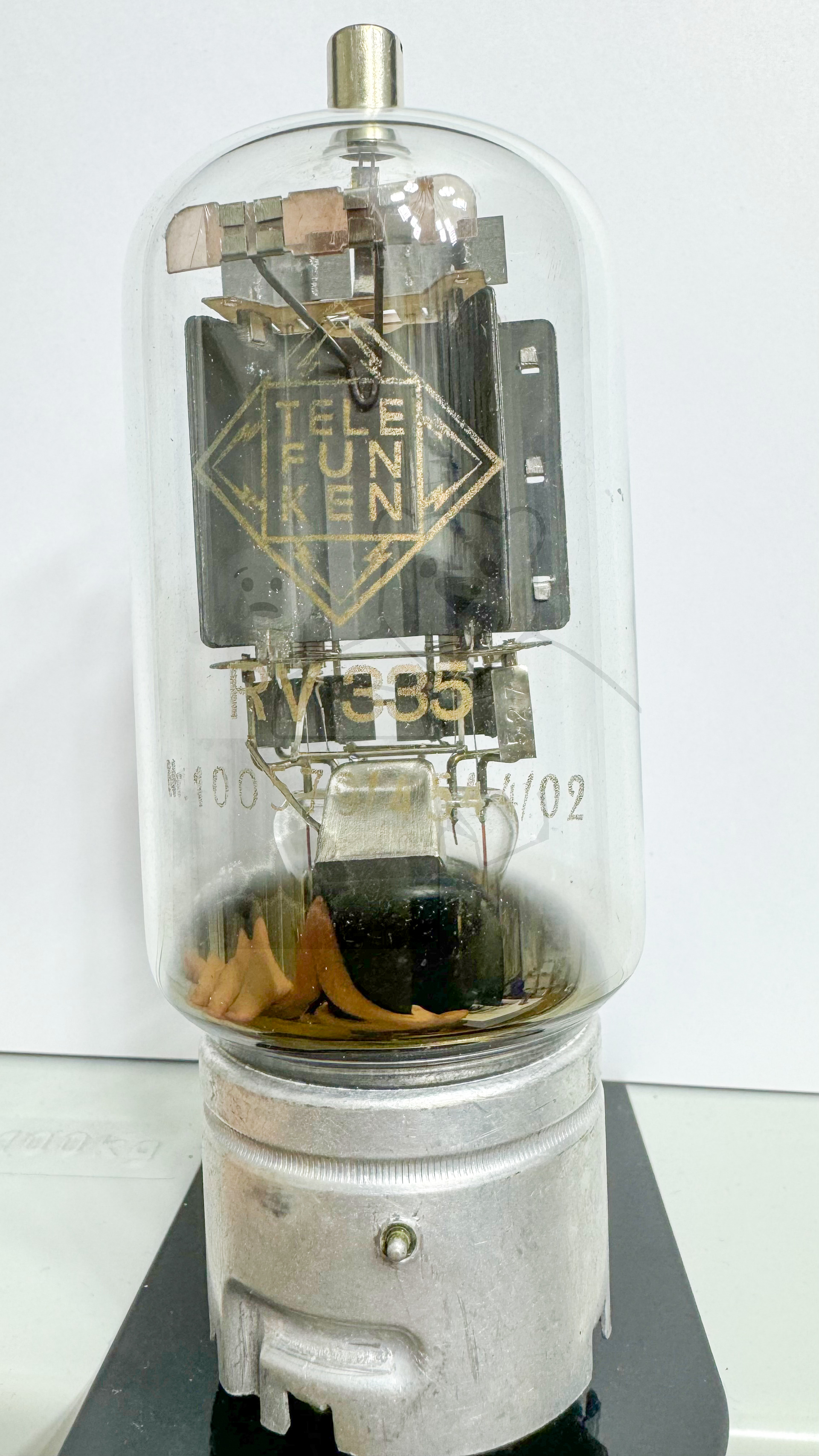

Röhre RV335 #8508 Bild 1

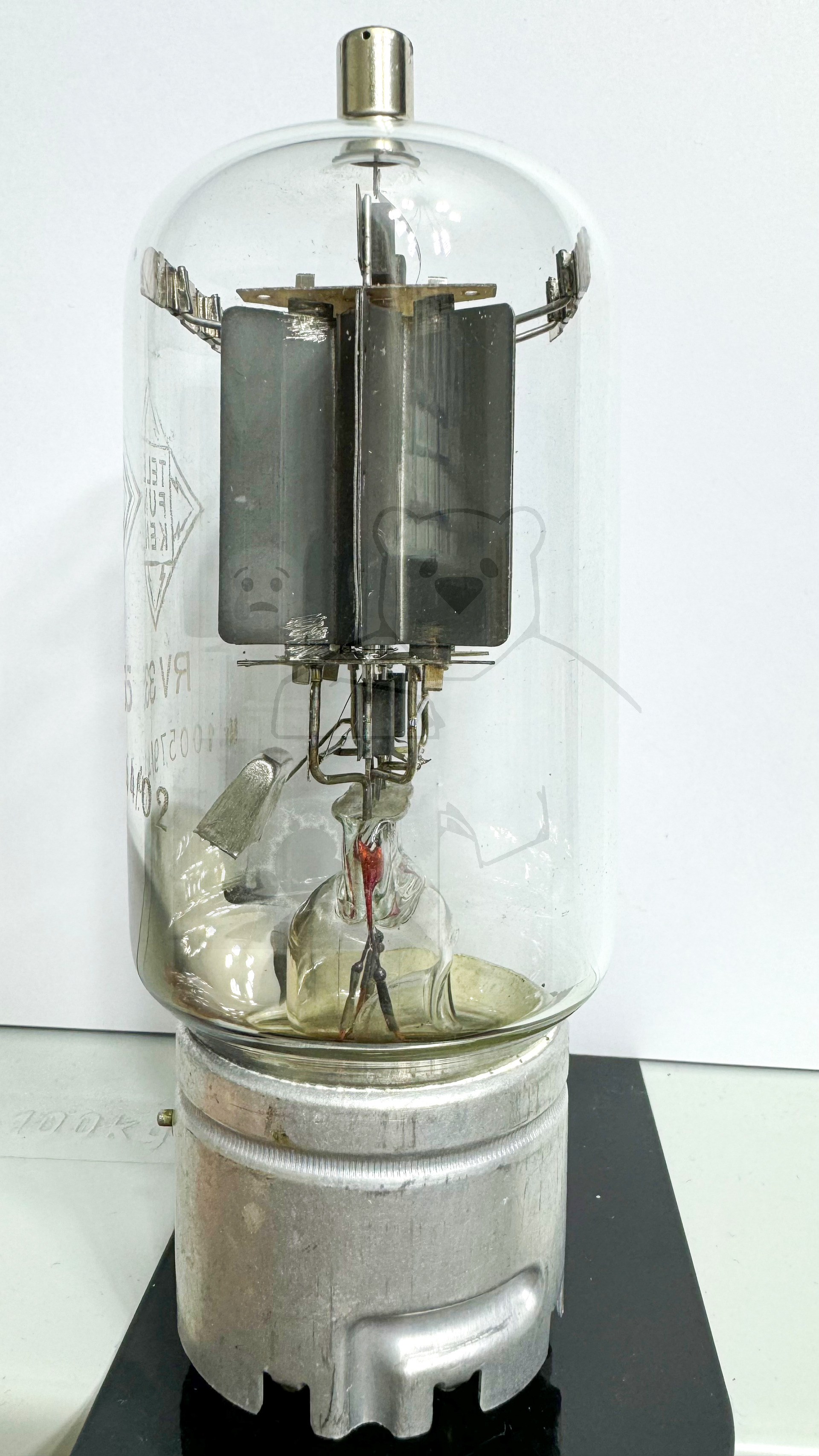

Röhre RV335 #8508 Bild 2

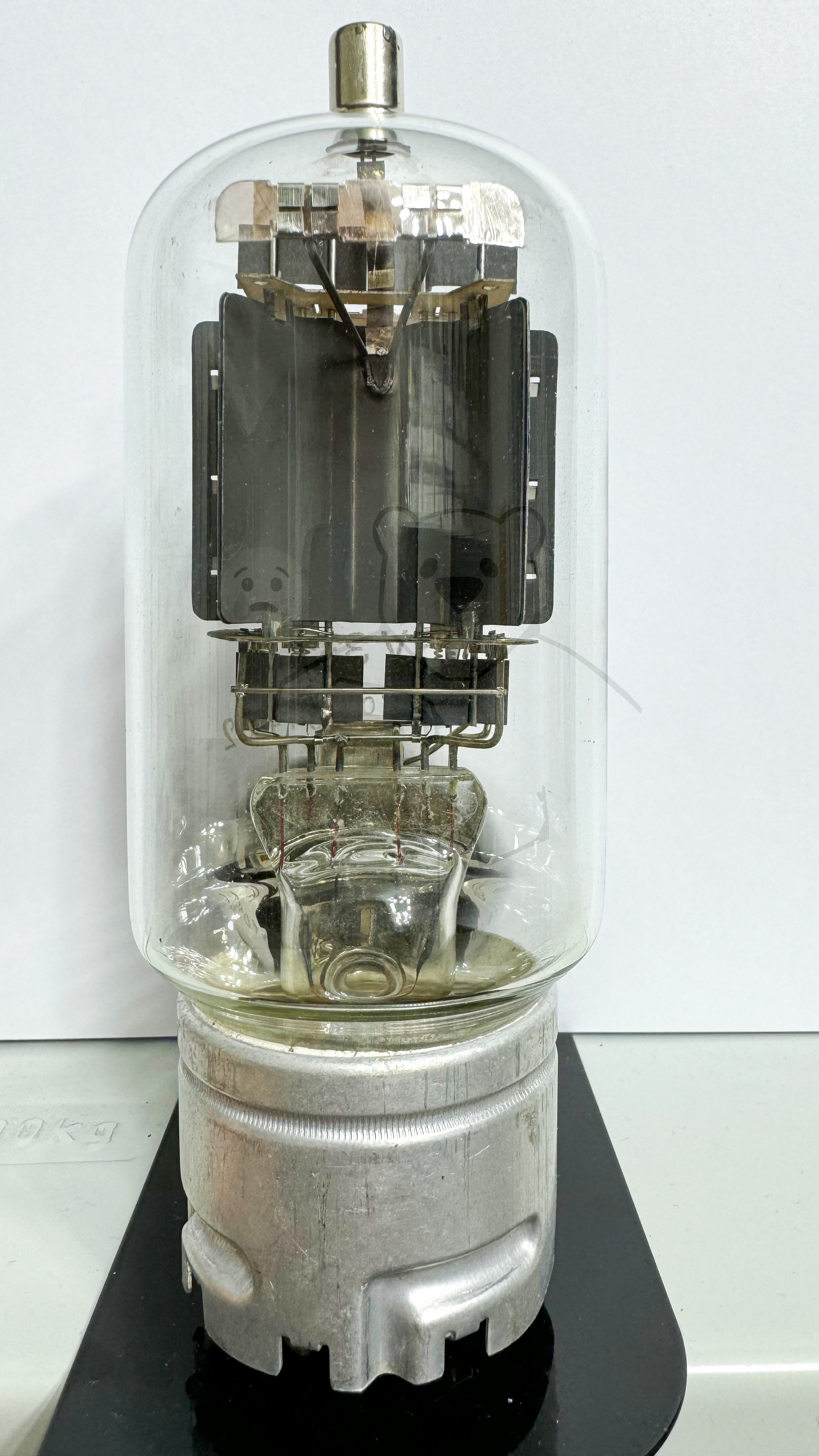

Röhre RV335 #8508 Bild 3

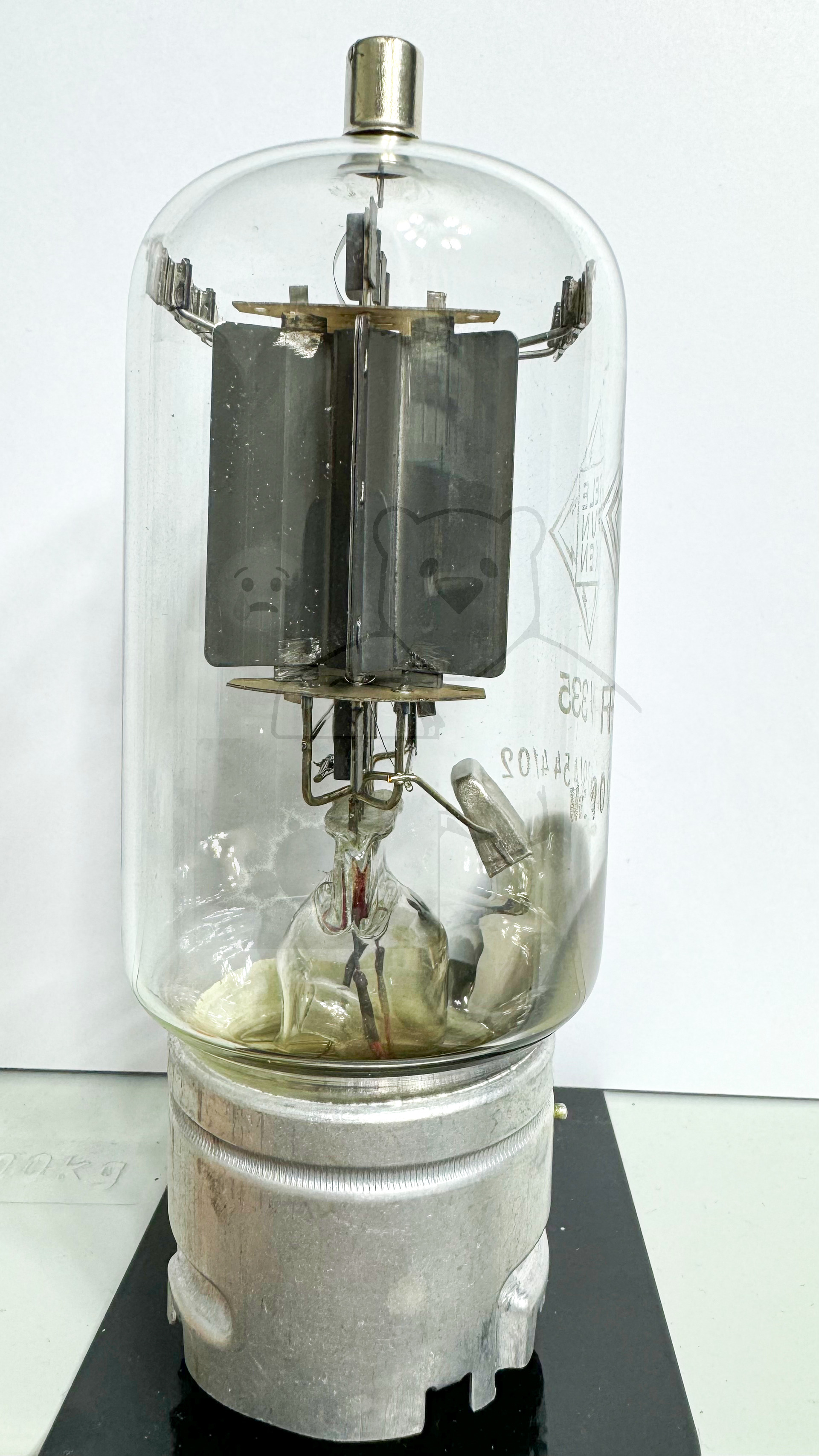

Röhre RV335 #8508 Bild 4
