đ Beschreibung der Röhre: RE78 Inventarnummer: 08465
| Name | â RE78 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 2,2 - 2,7 |
| Heizstrom (AmpĂšre) | 0,06 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Telefunkensockel, 4pol. (4 Stifte) â Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Stifte) |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | Heizfaden defekt |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S41b |
đ Beschreibung der Systeme fĂŒr die Röhre: RE78
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RE78
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RE78
Datenblatt RE78 Telefunken [www.tubedata.info].pdf (147 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RE78

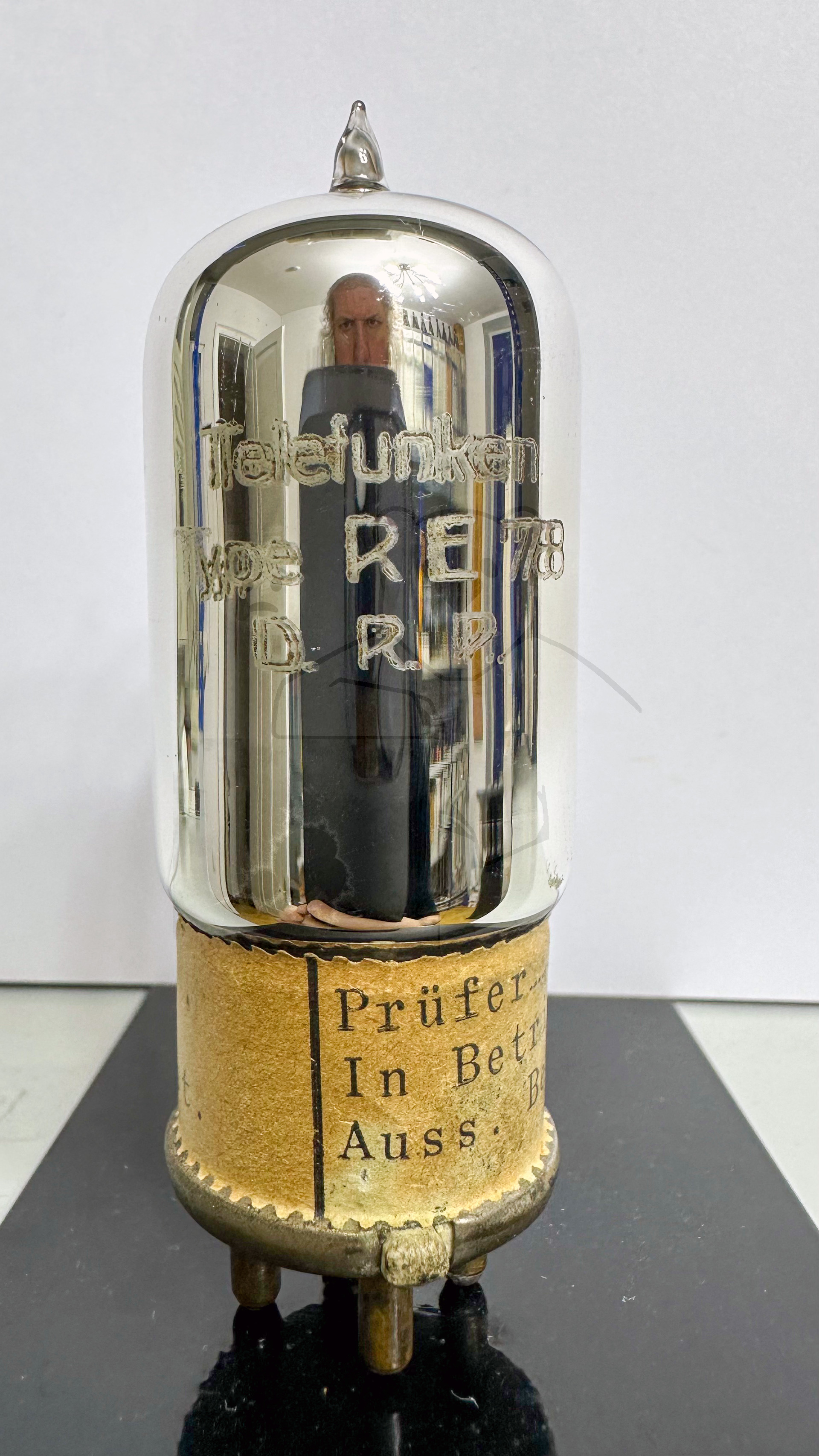

Röhre RE78 #8465 Bild 1
