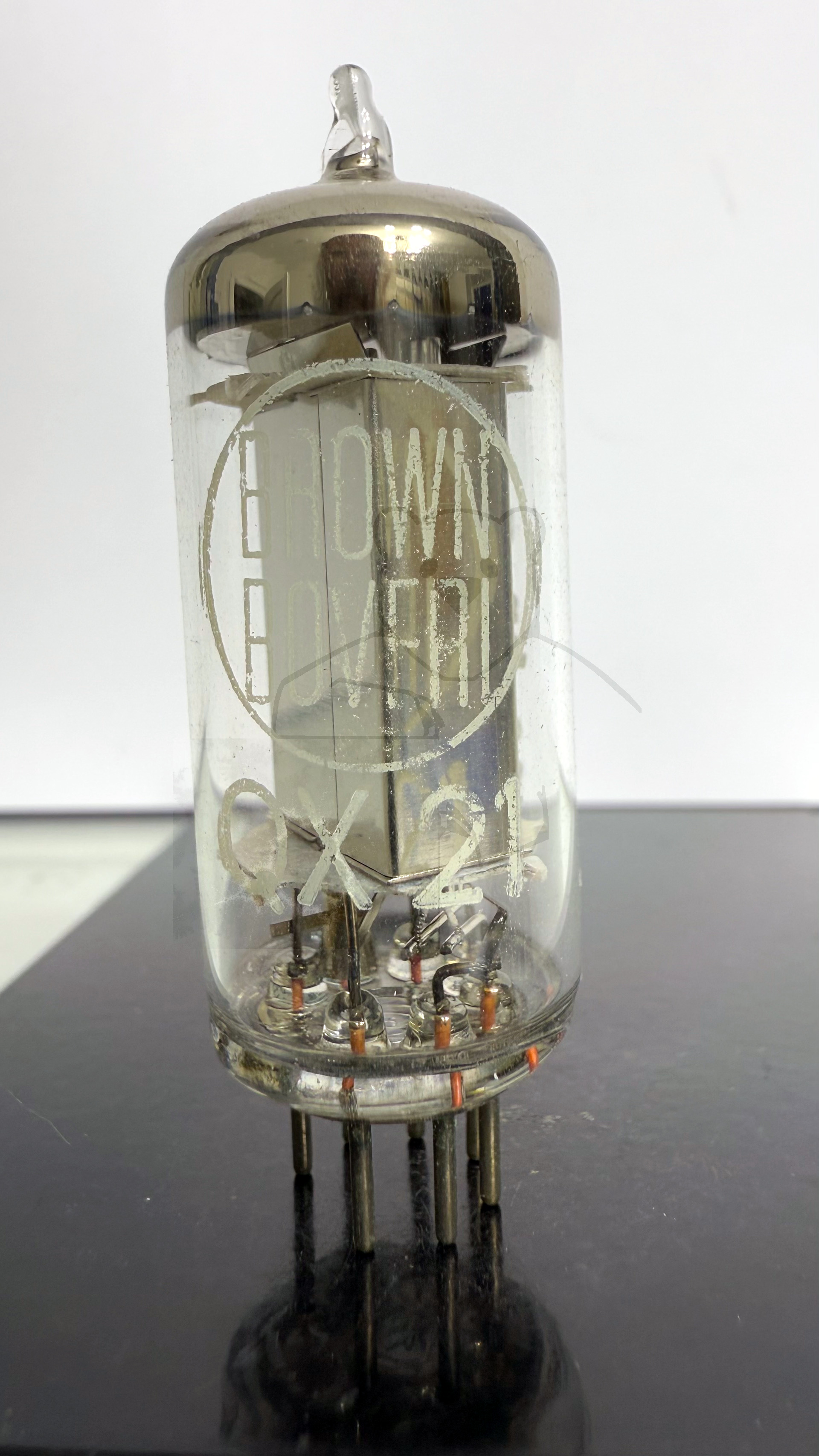

Daten und Bilder der Röhre: QX21

🔎 Beschreibung der Röhre: QX21 Inventarnummer: 08425

Name	→ QX21
Vergleichsname	→ 2D21 5727 → 5727WA → ASG5121 → EN91 → PL21 → Ste1300/01/05
Hersteller	→ Brown-Boveri
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp	Röhre arbeitet mit Edelgasfüllung (Xenon?)

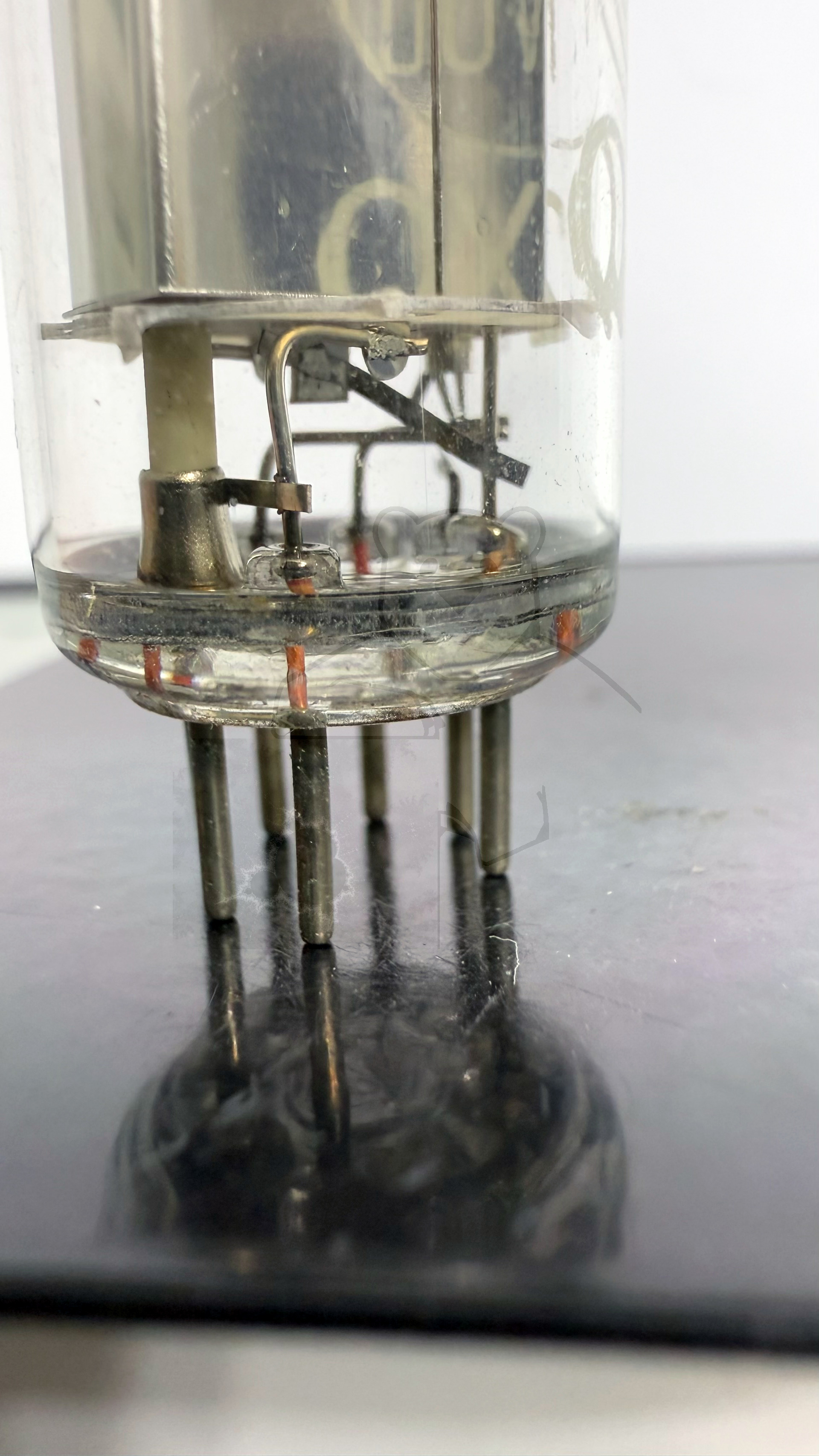

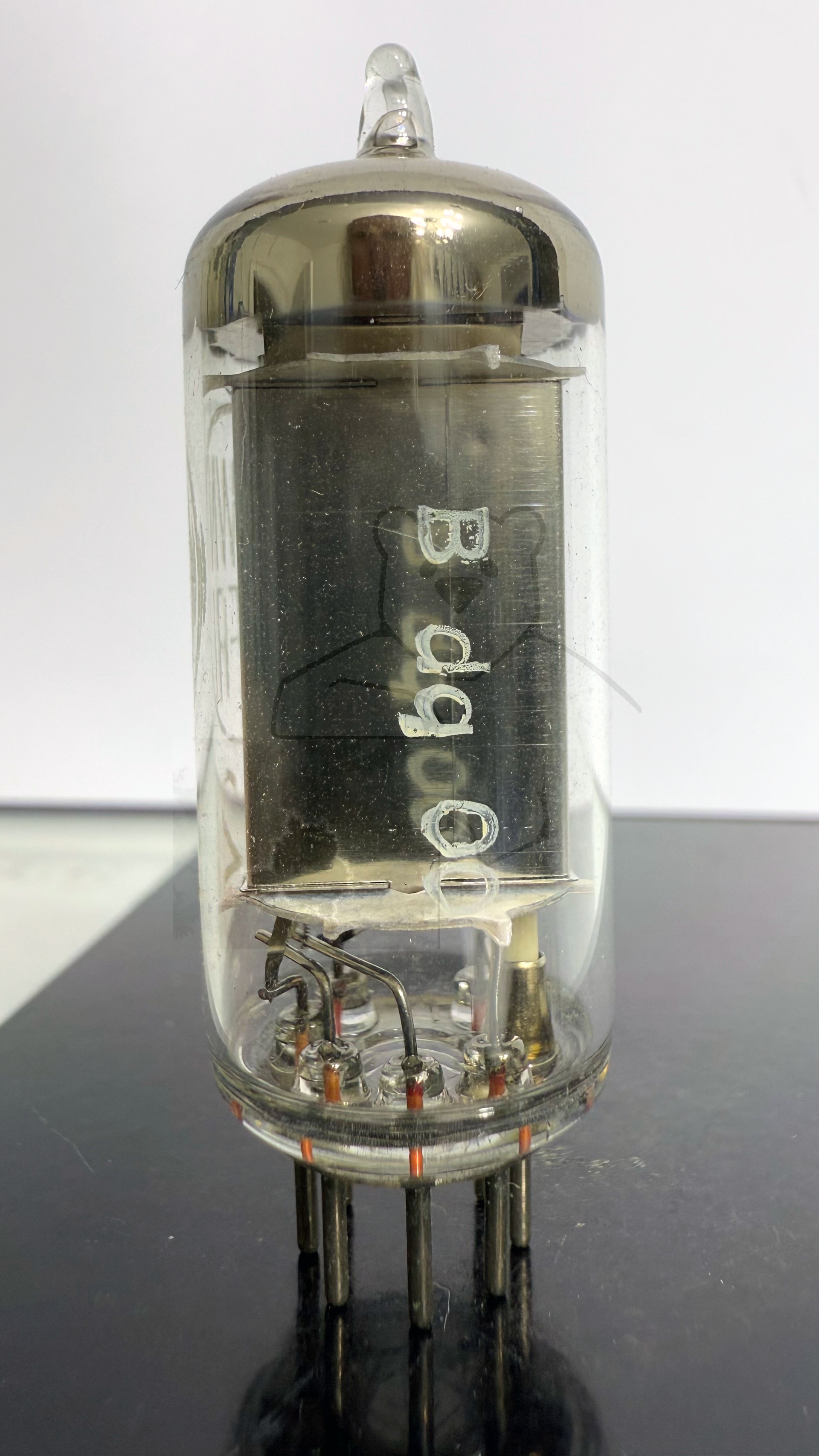

Informationen	B dp 00
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

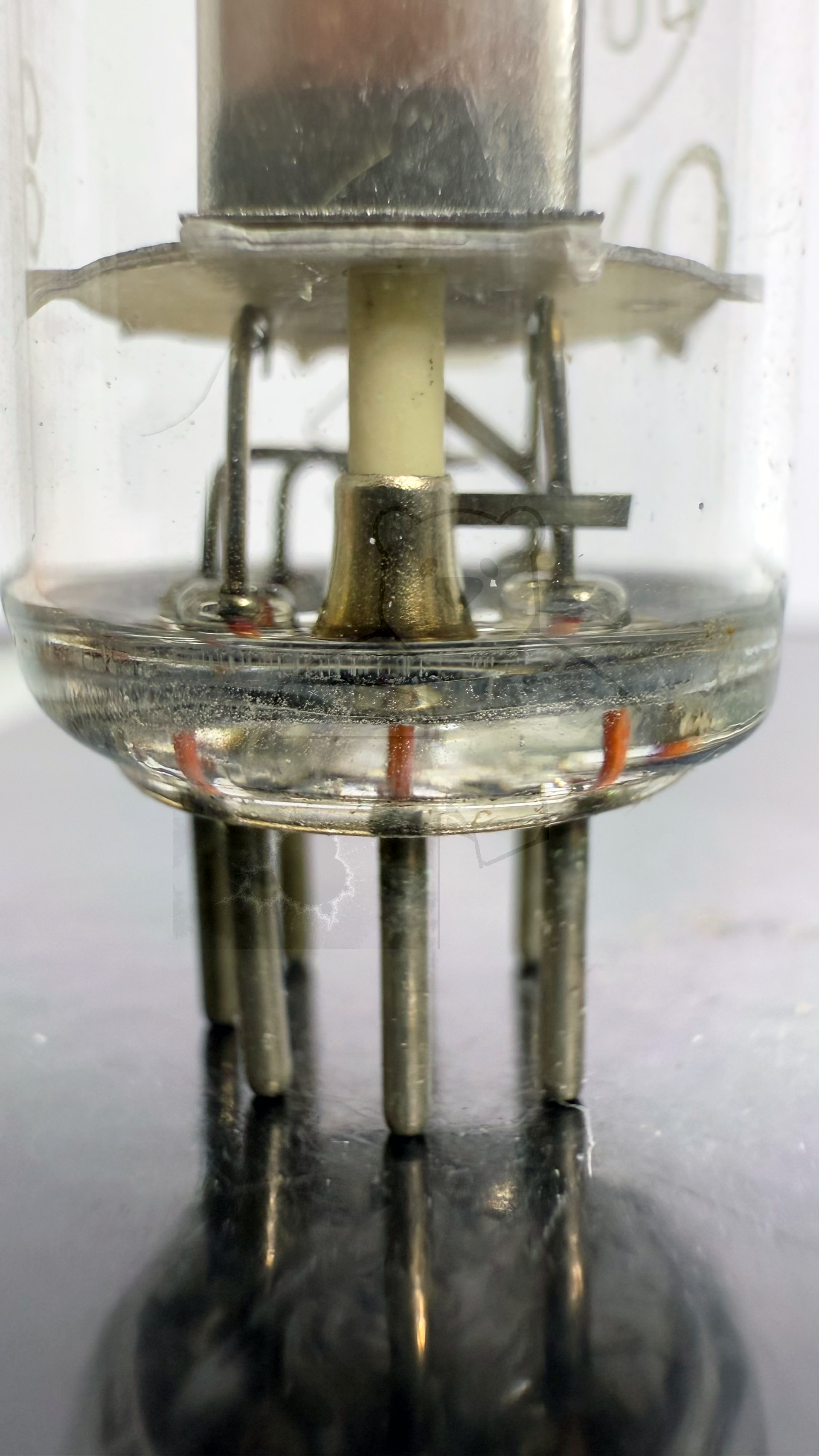

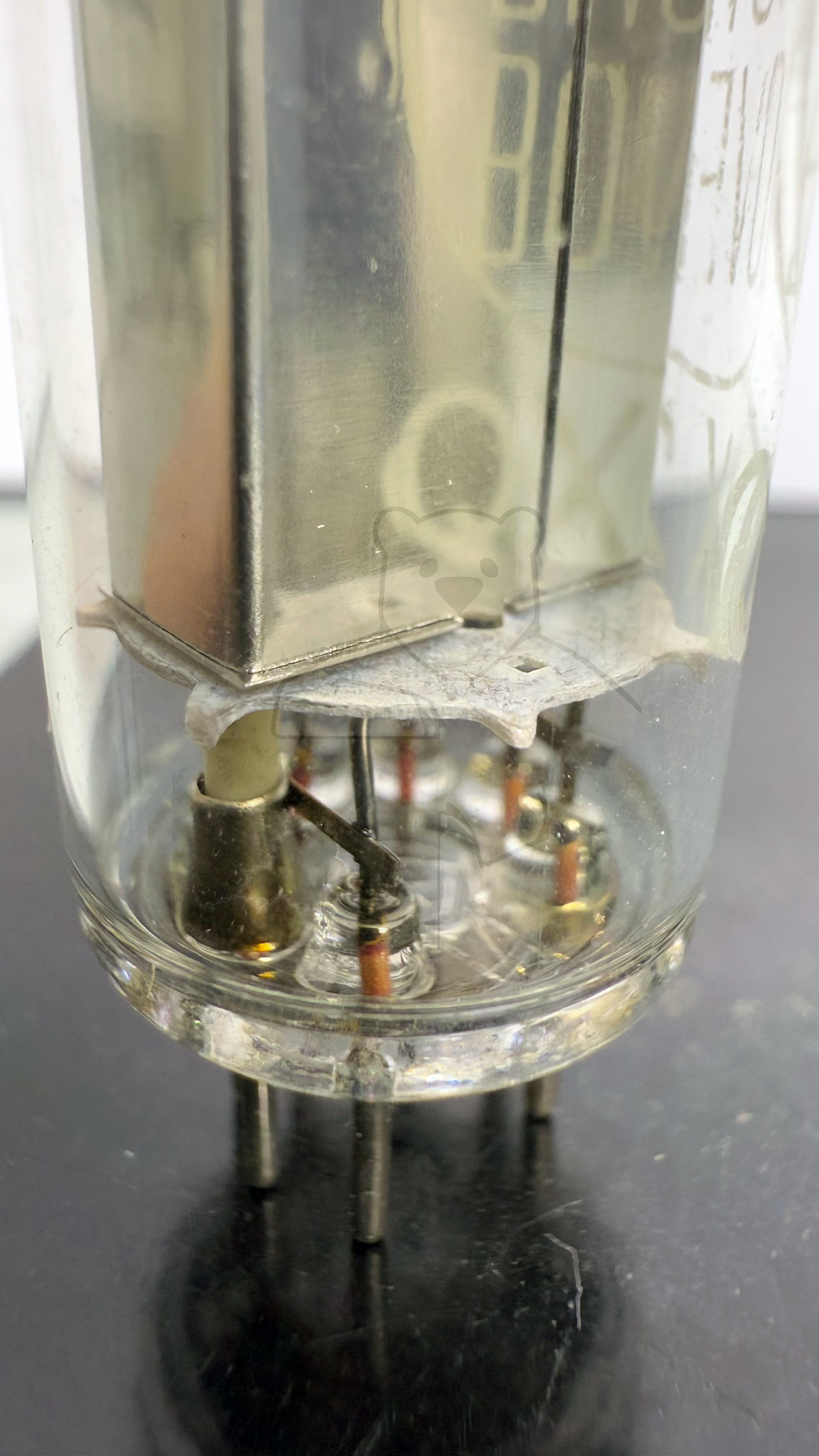

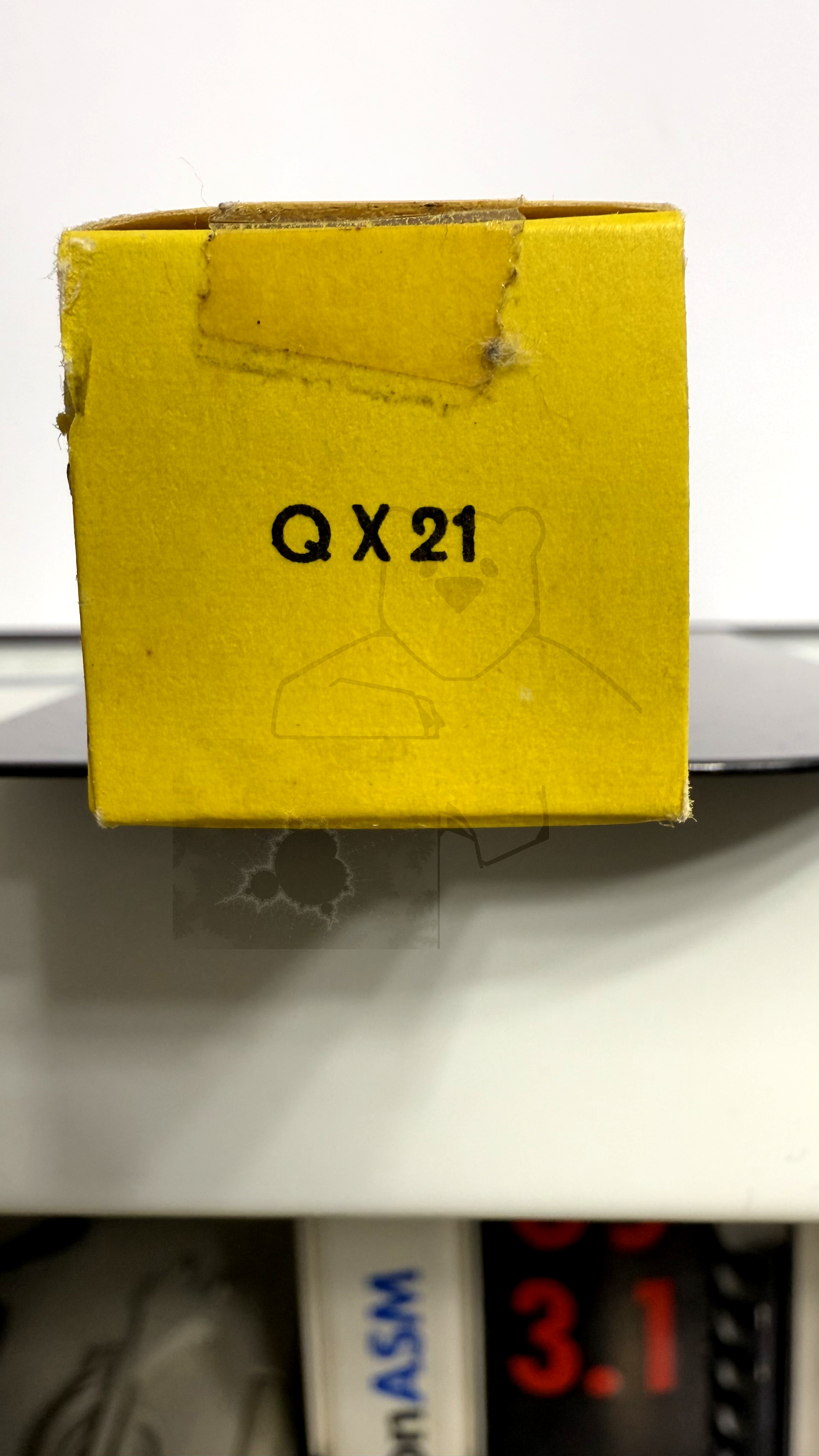

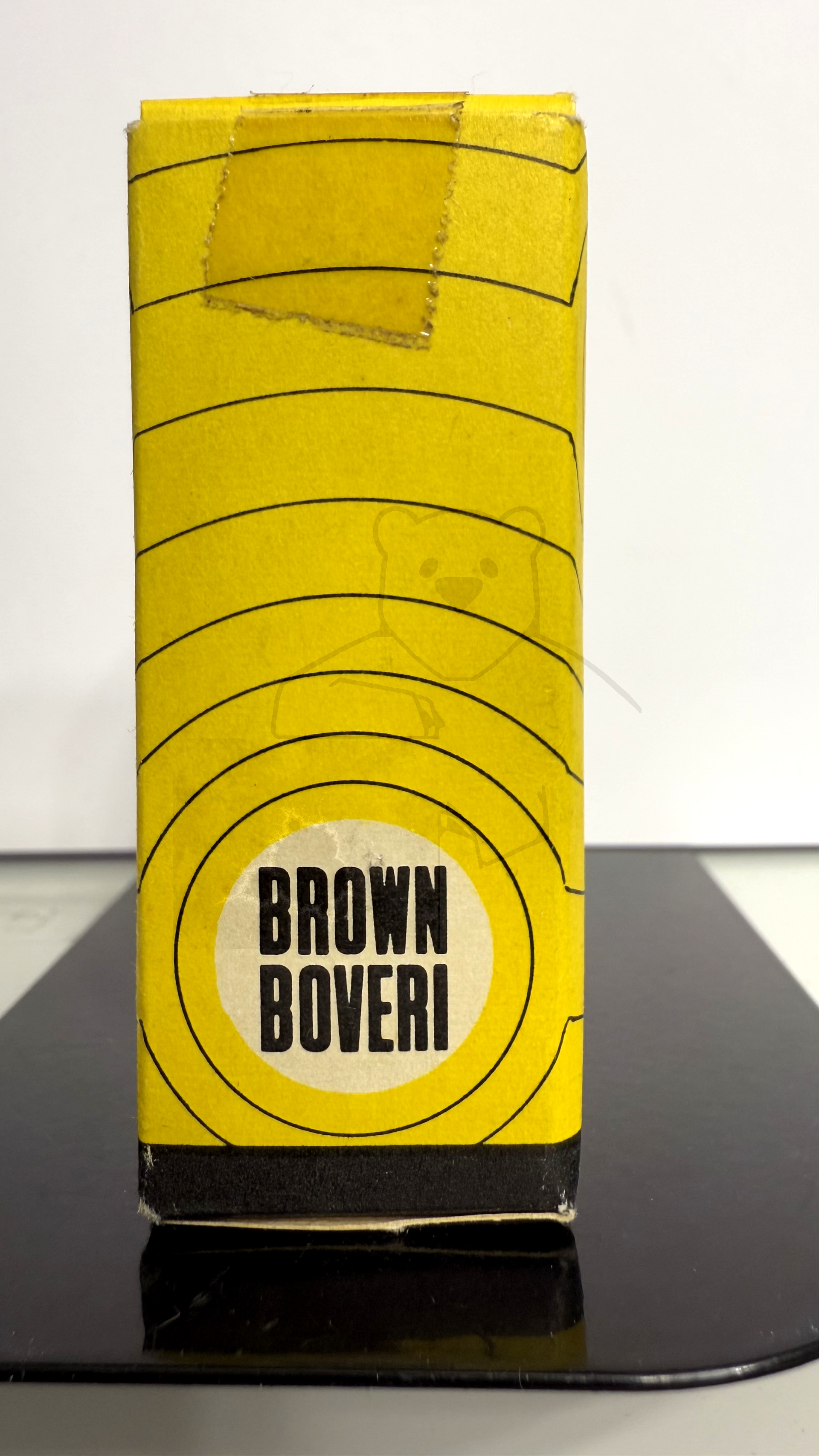

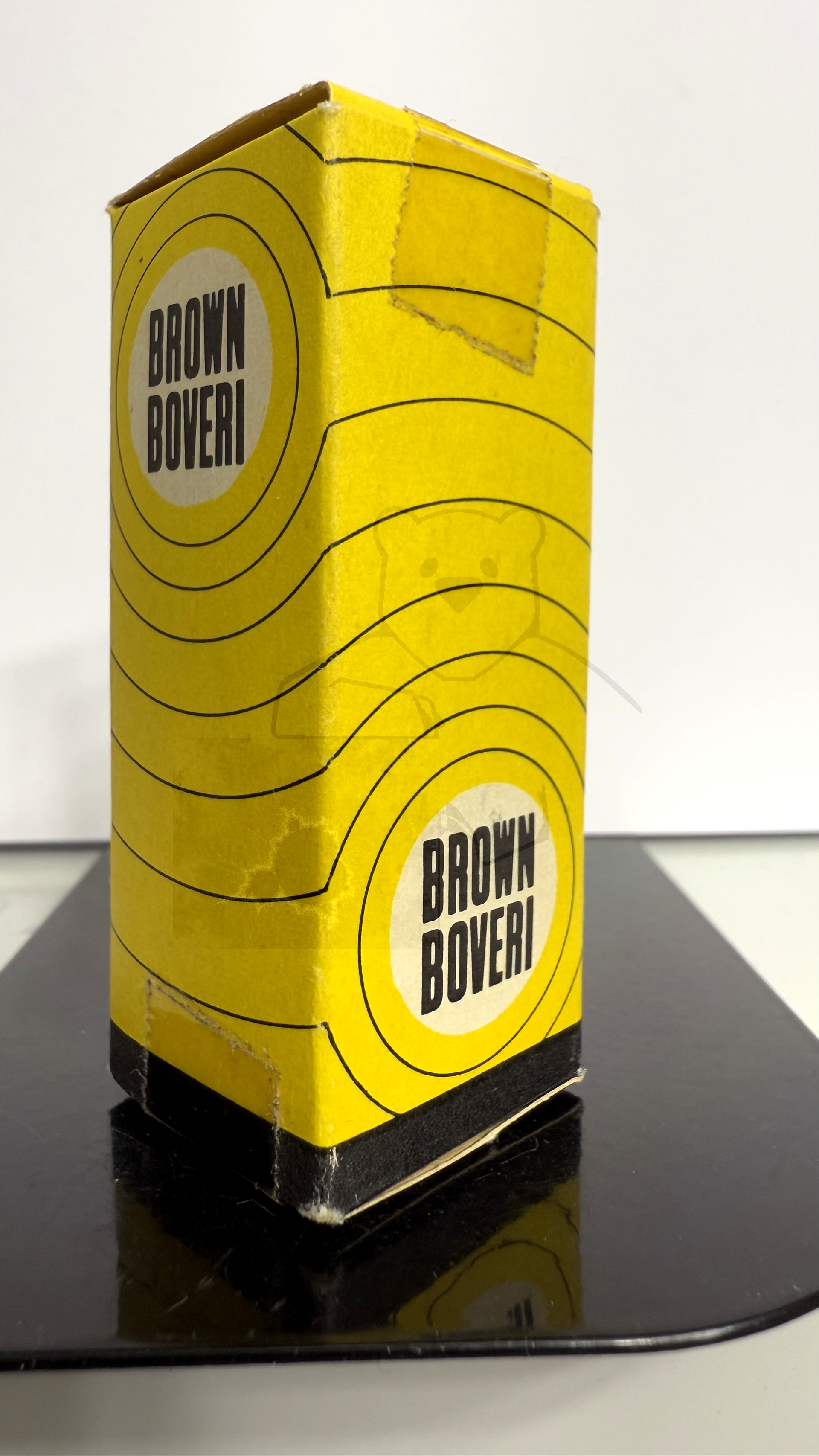

Verpackung	Original Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S115

🔎 Beschreibung der Systeme für die Röhre: QX21

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5, 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

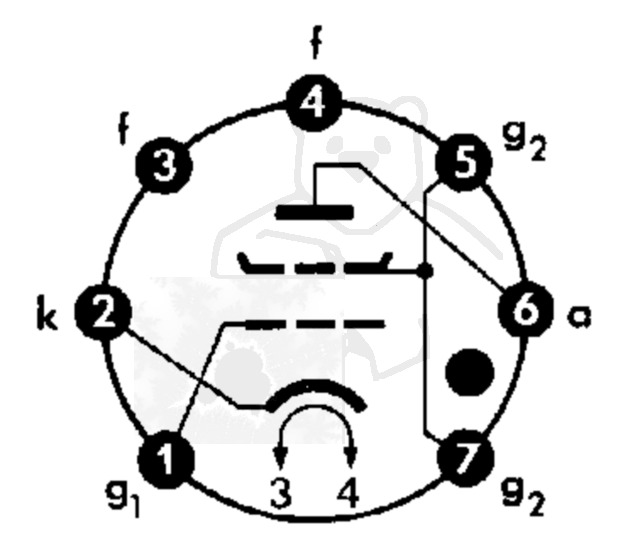

🔎 Sockelschaltung der QX21

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: QX21
Datenblatt PL21 2D21 Valvo.pdf (96 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
