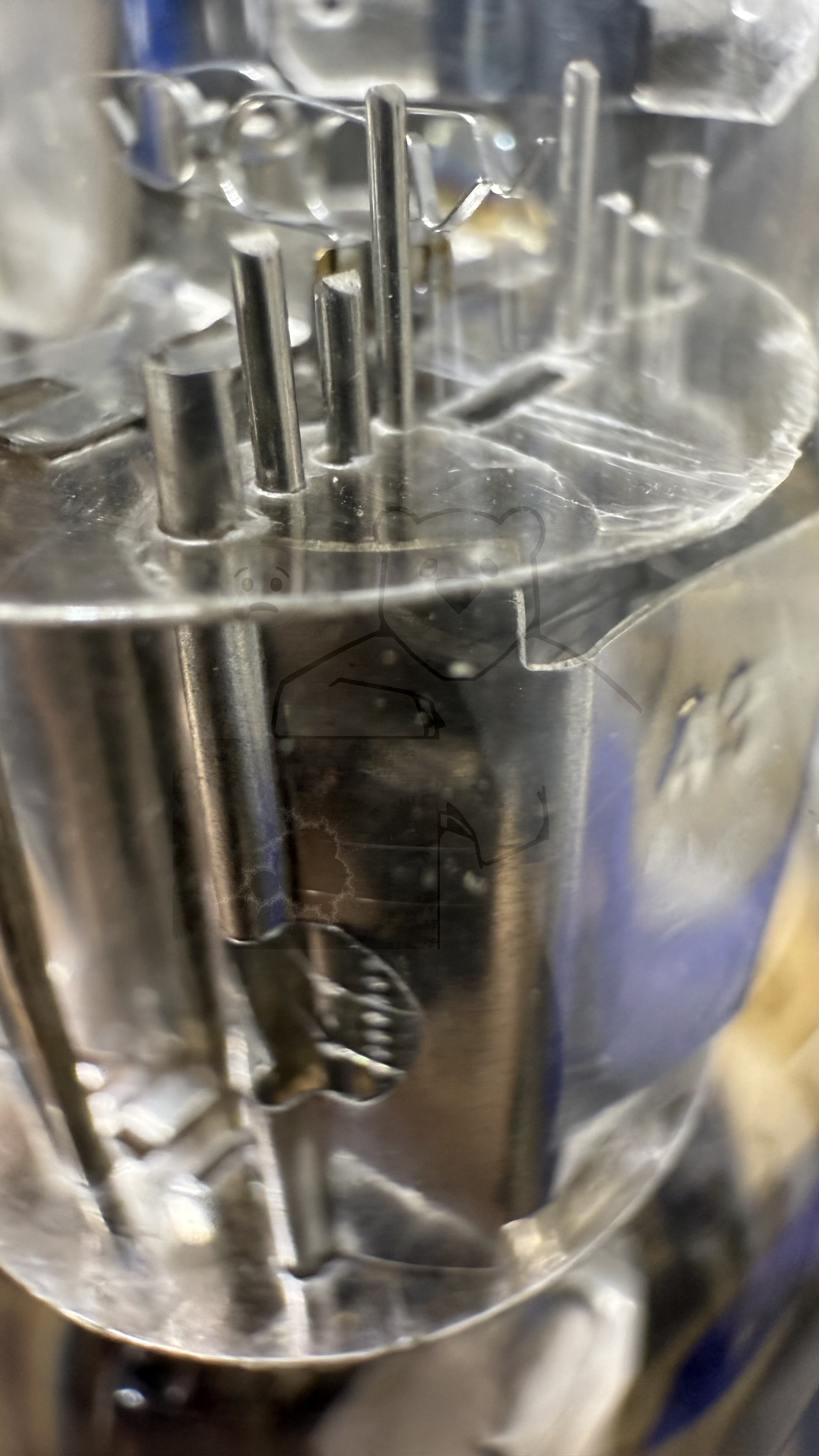

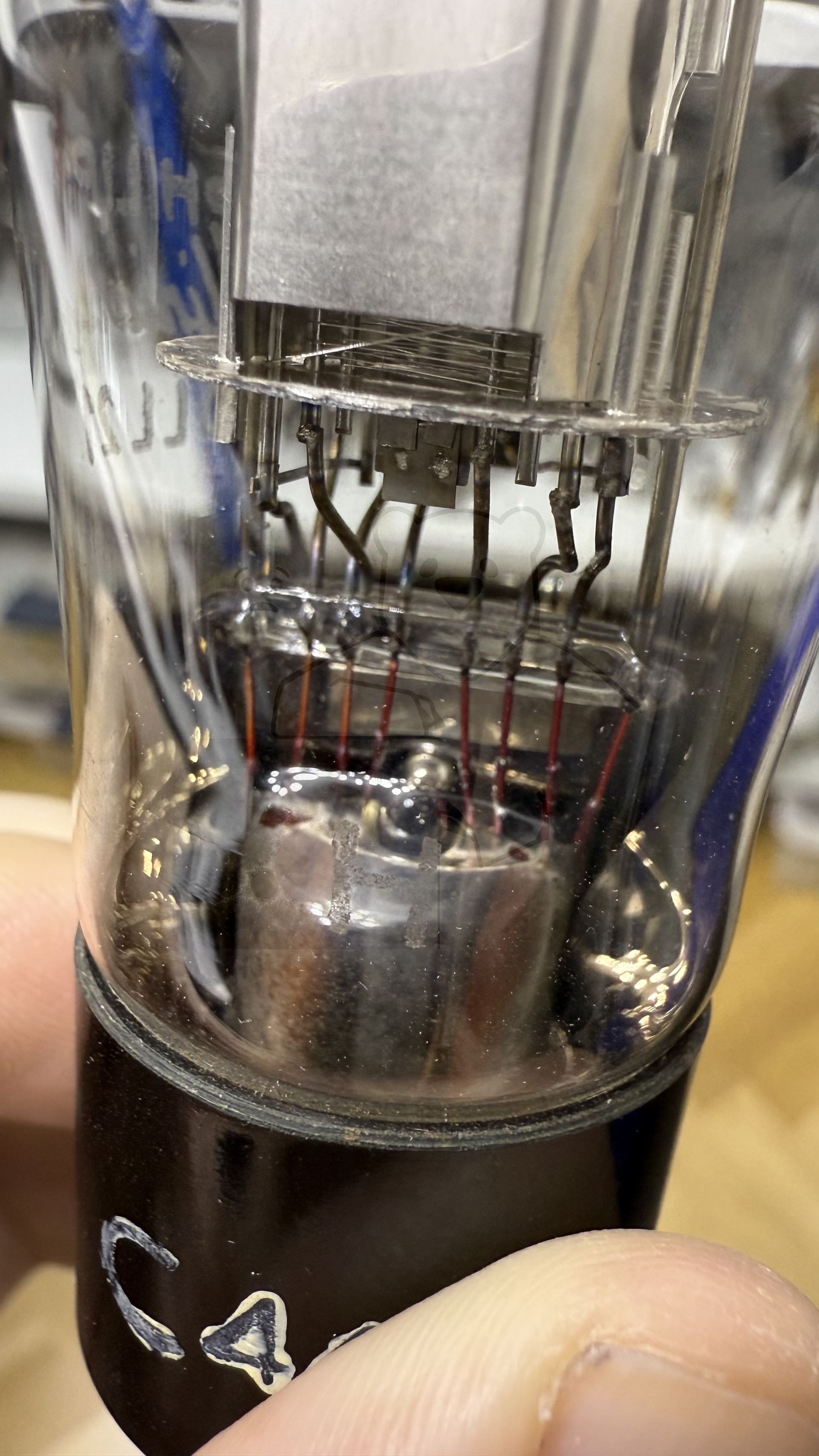

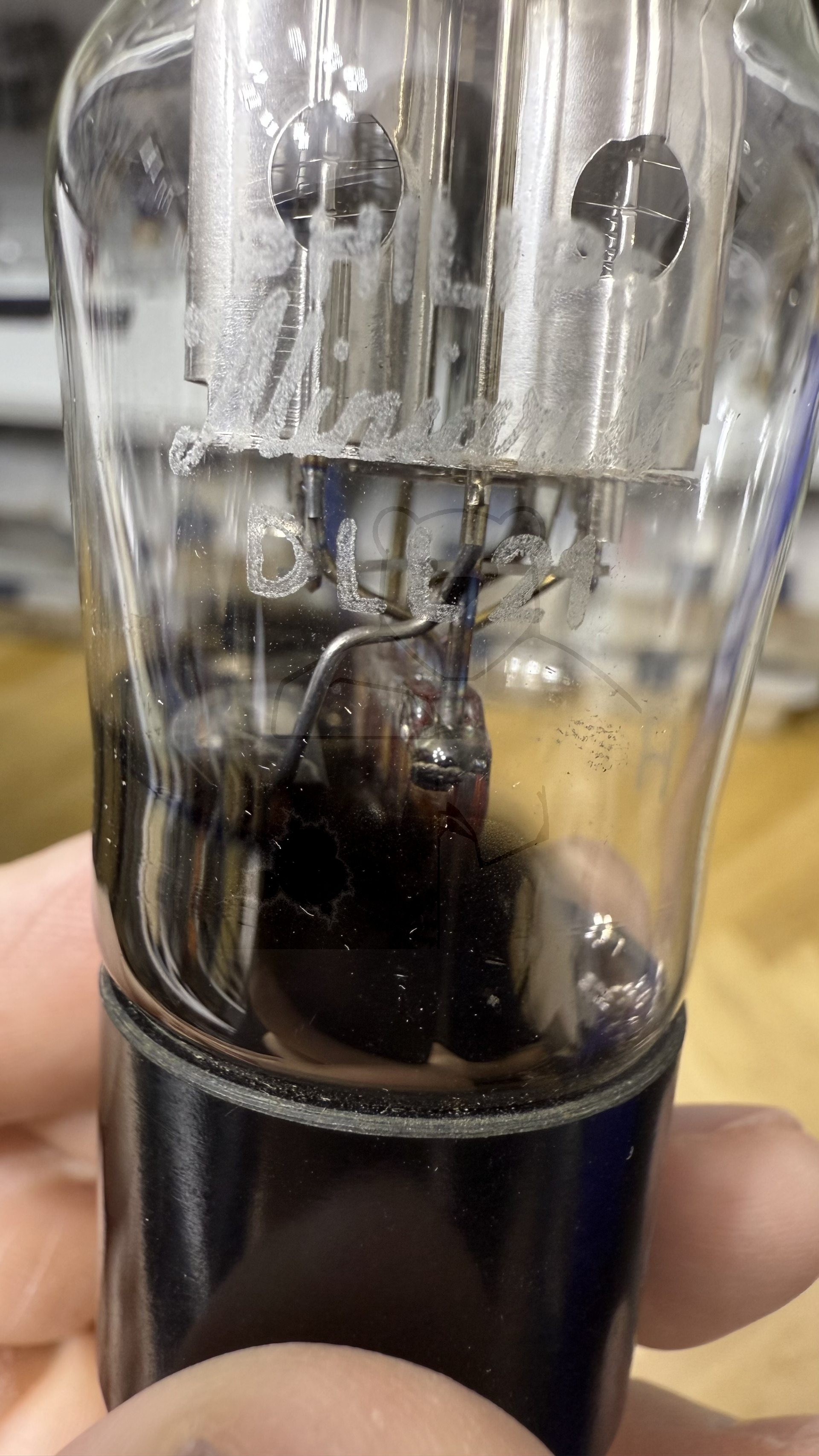

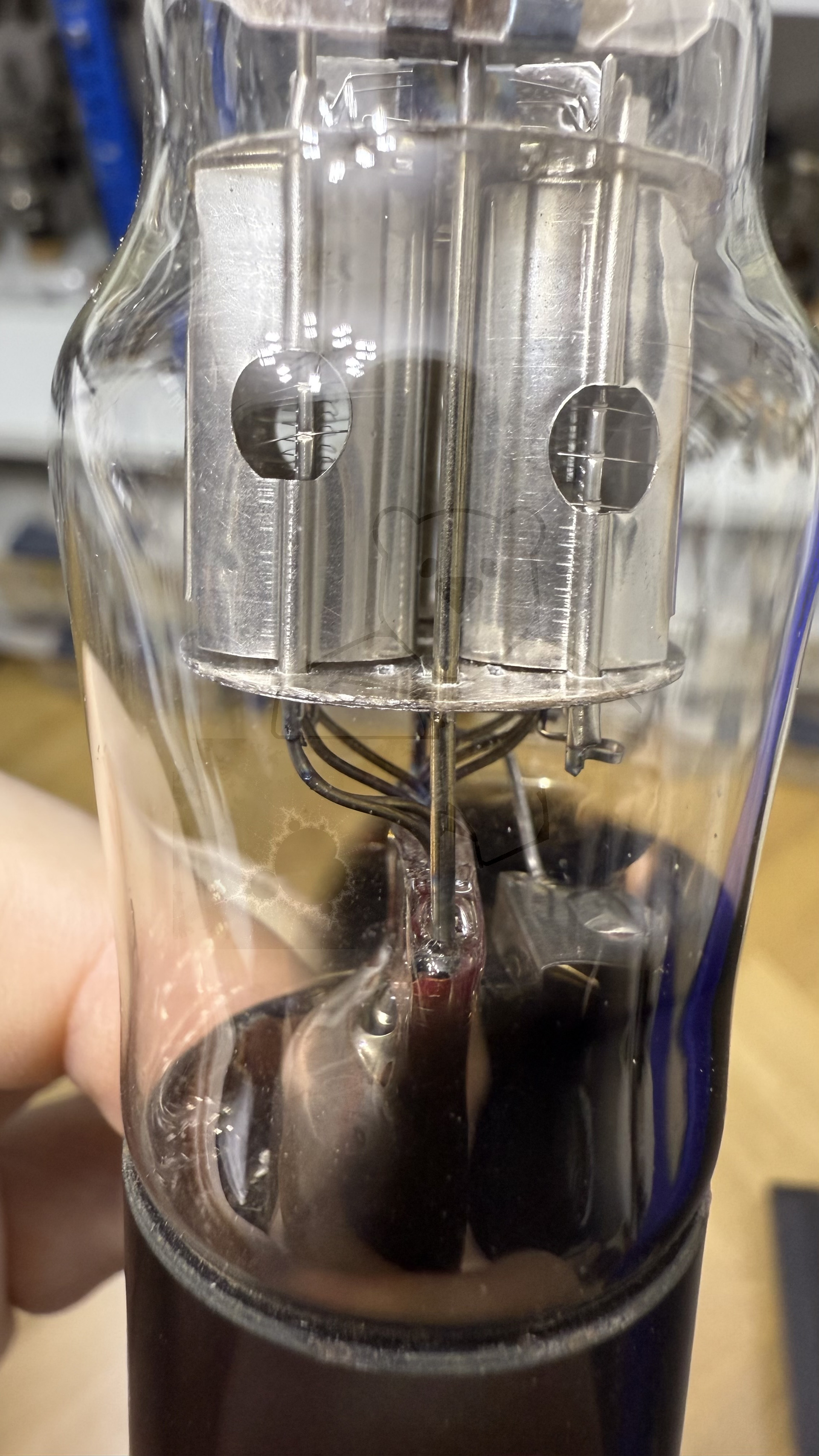

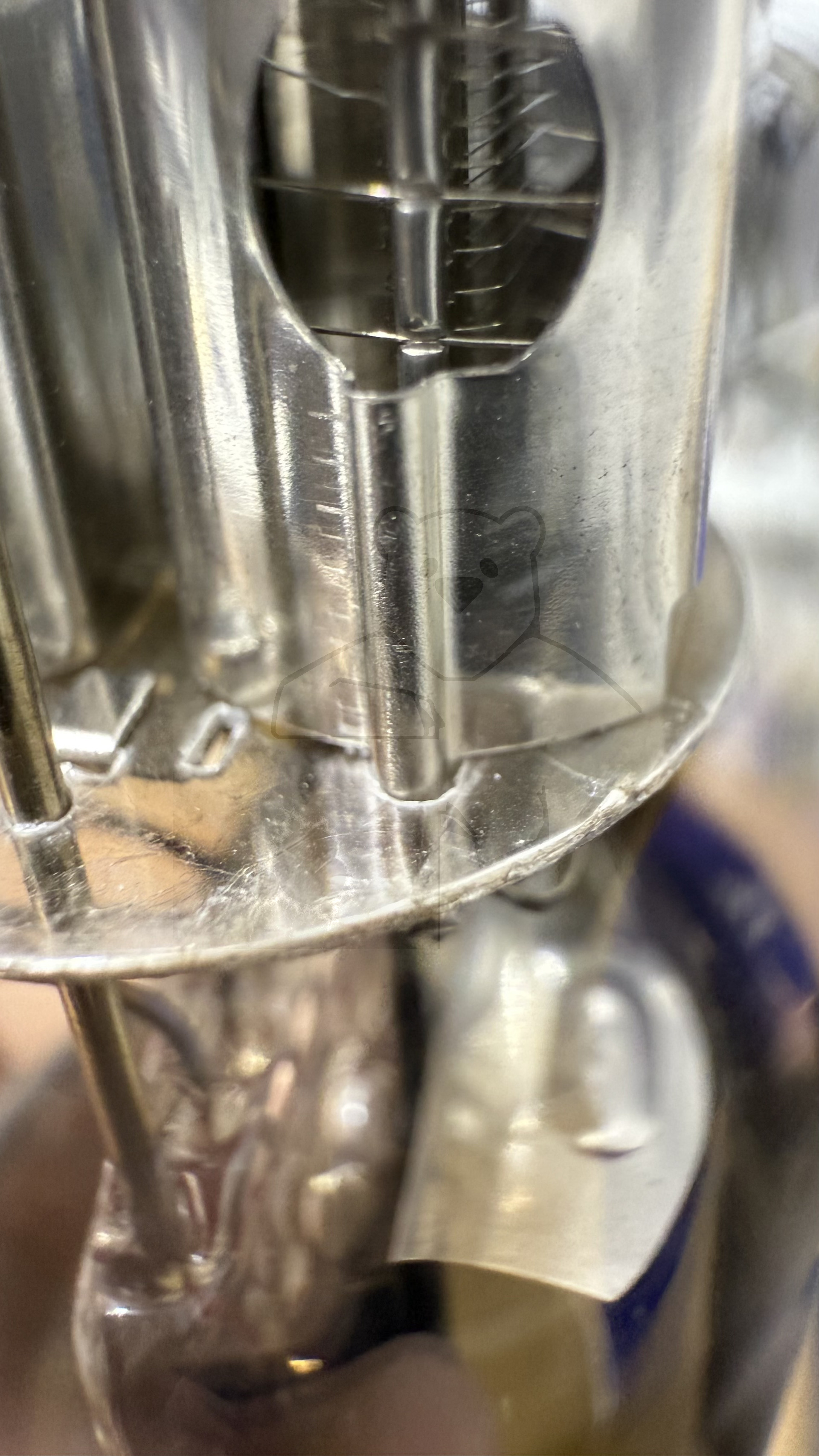

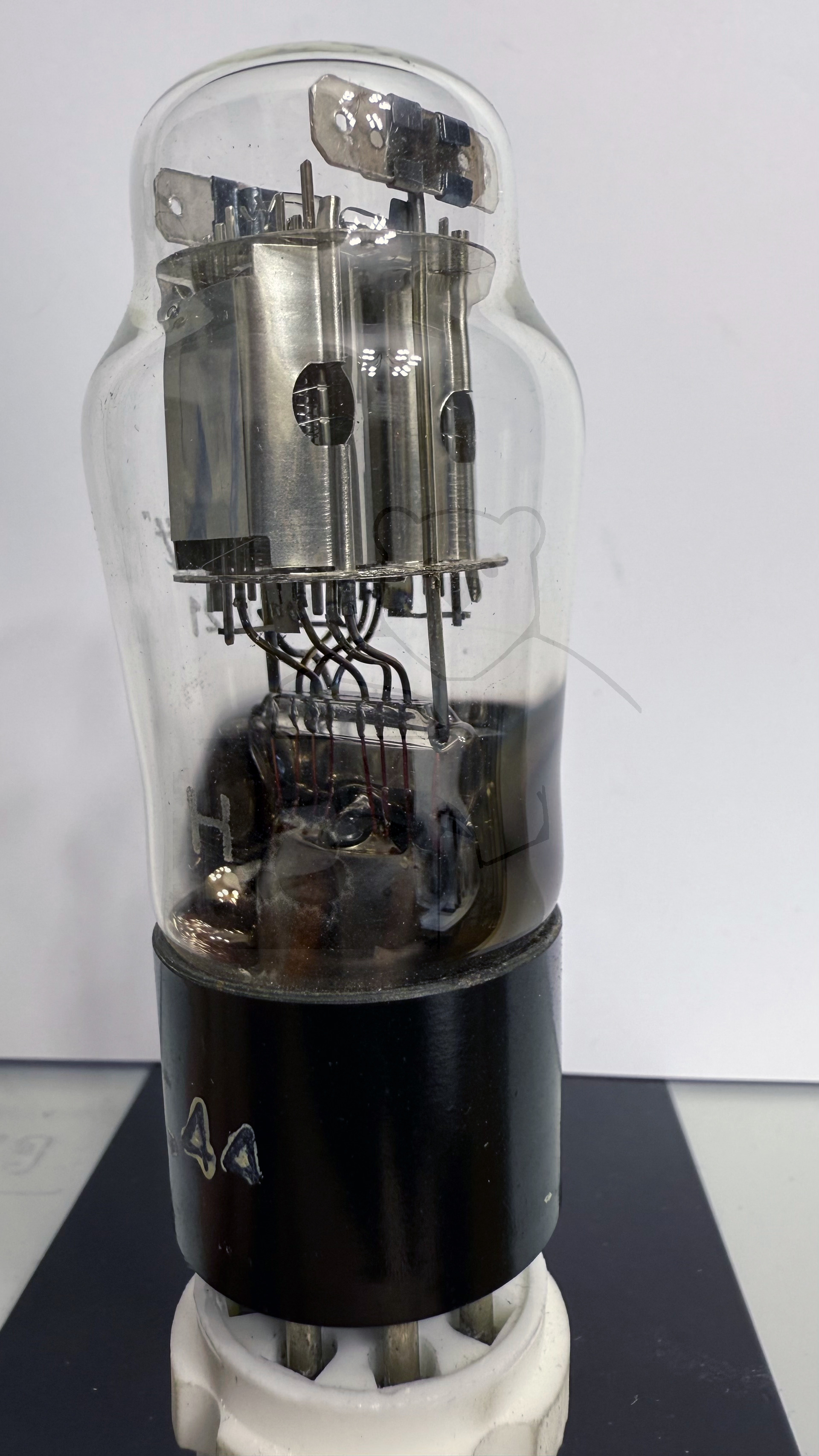

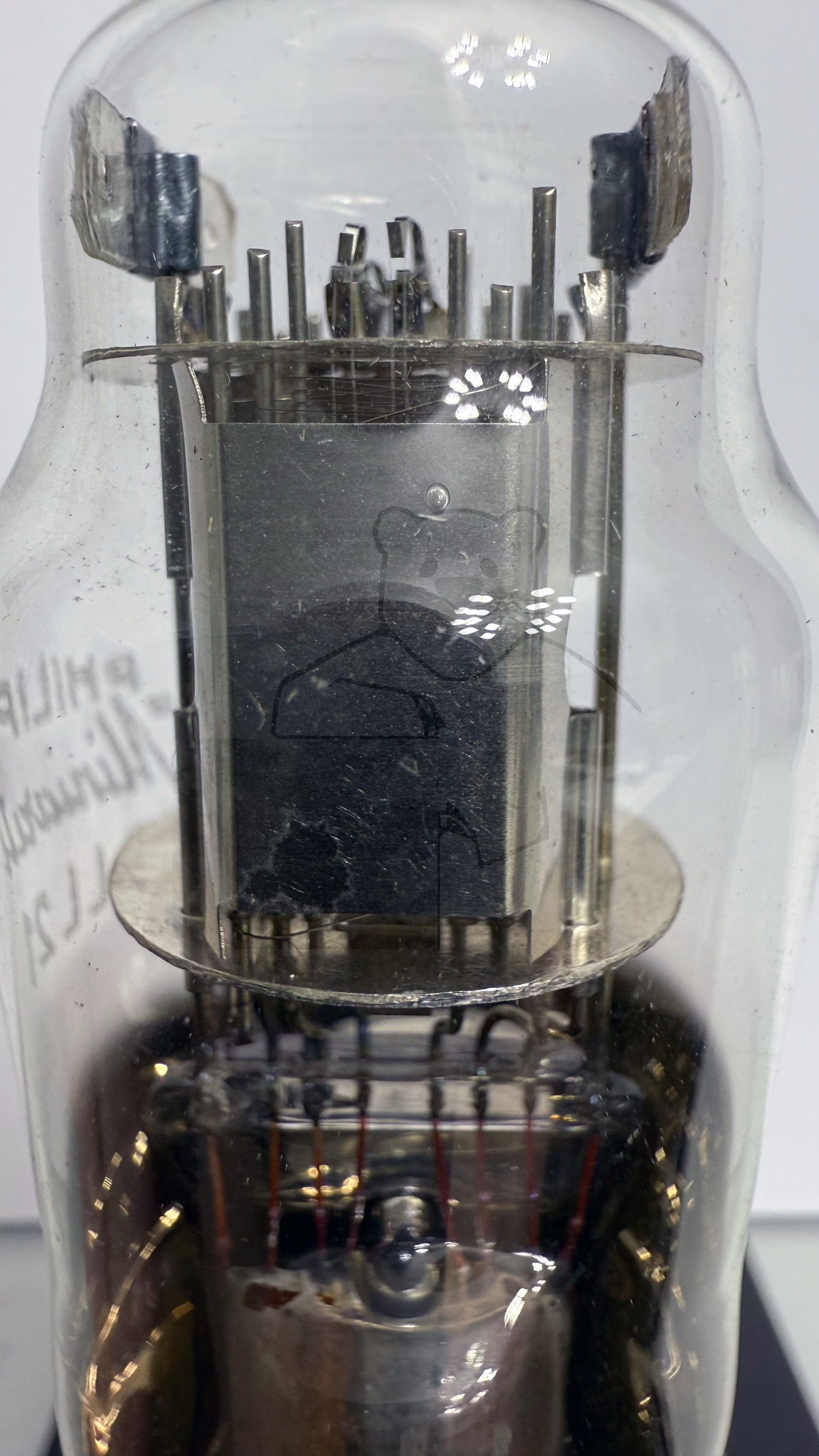

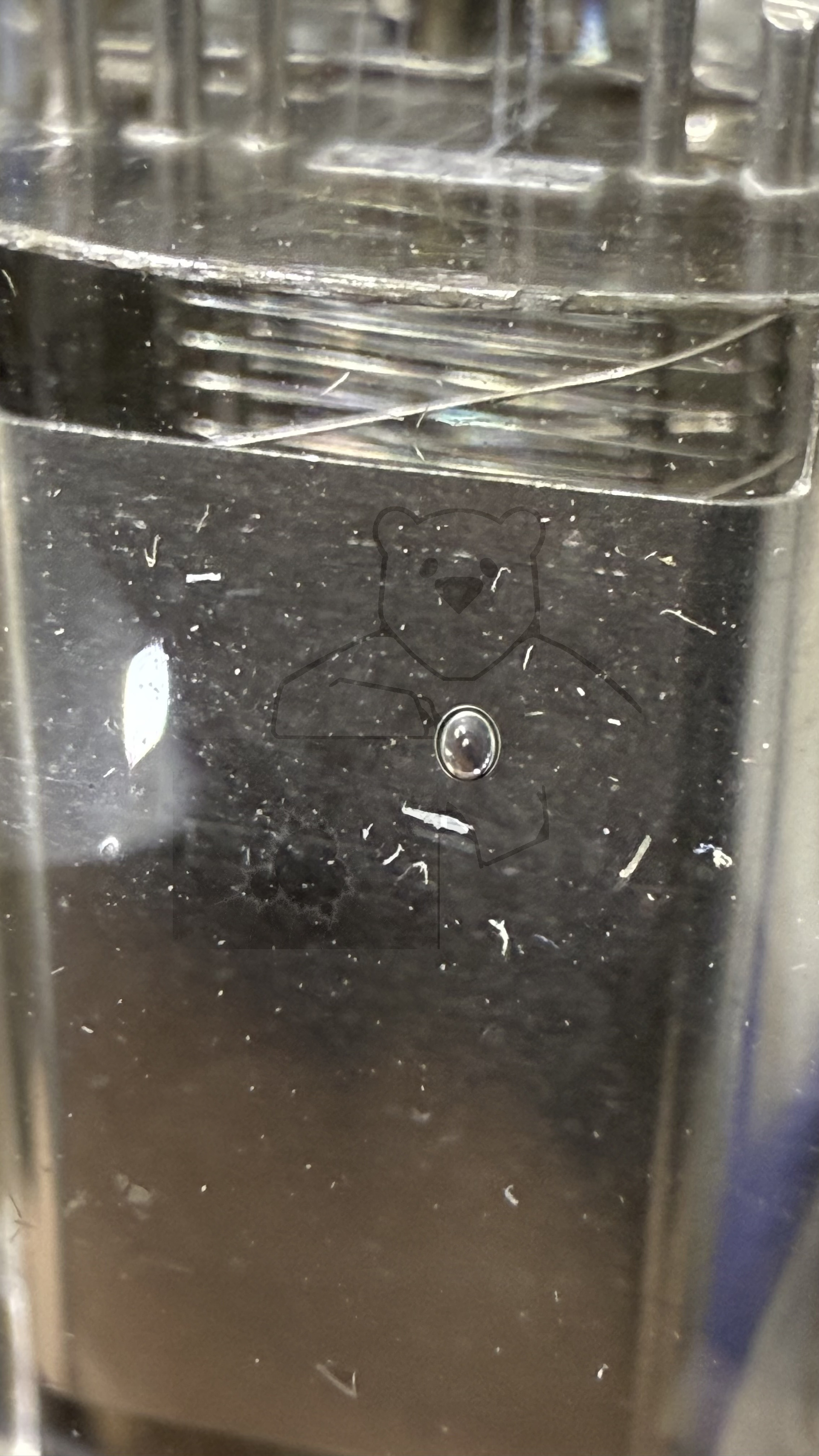

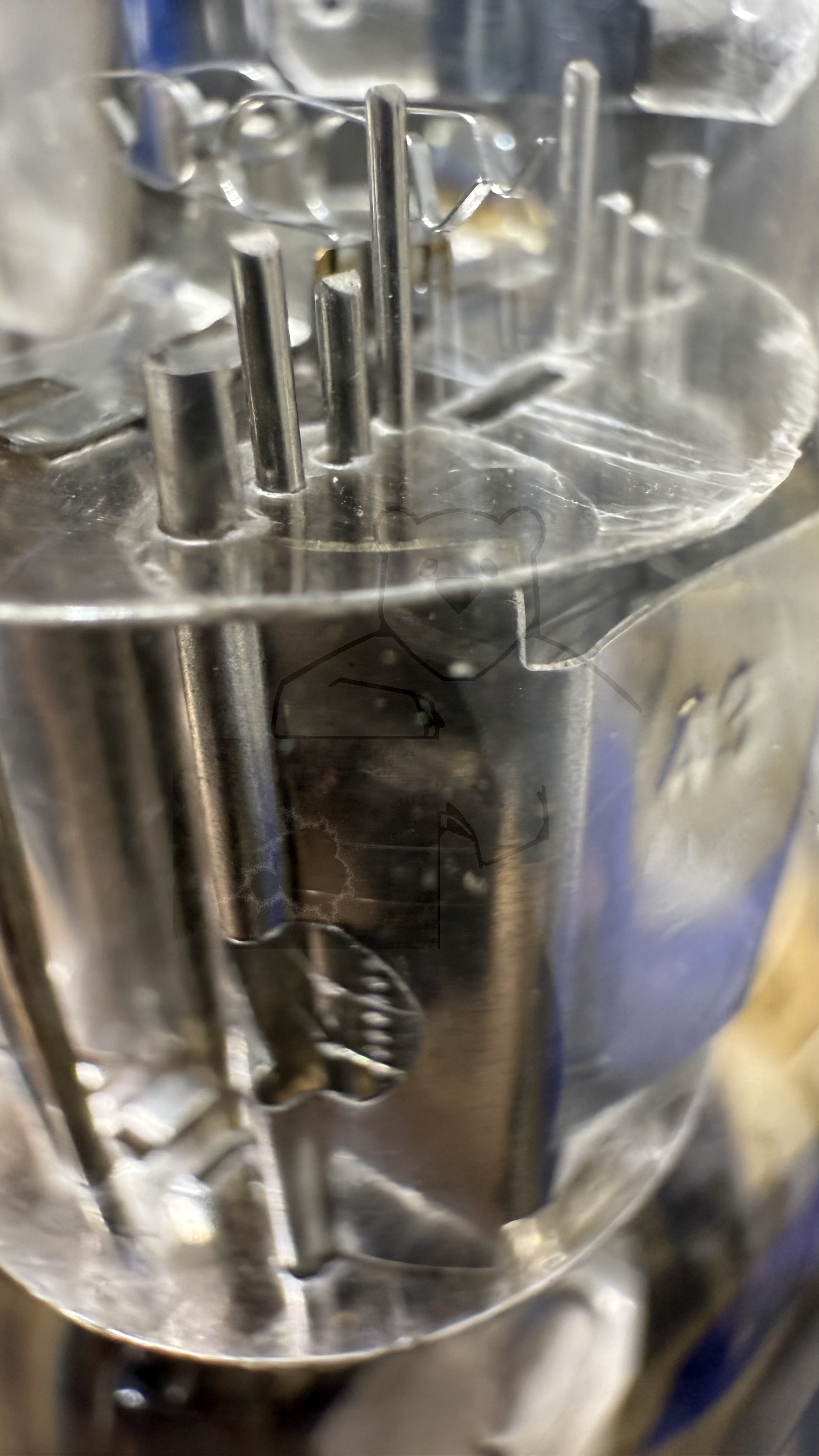

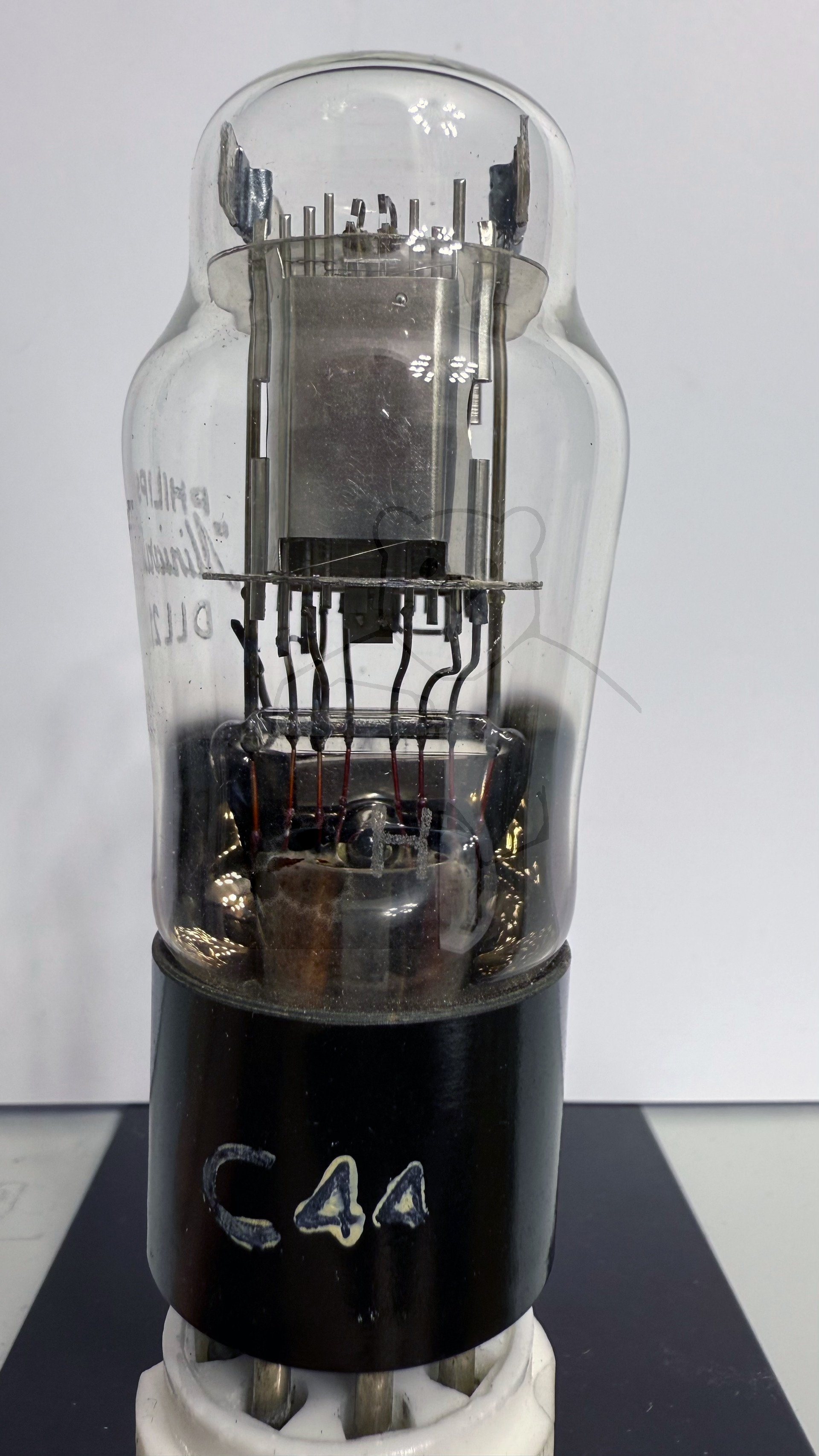

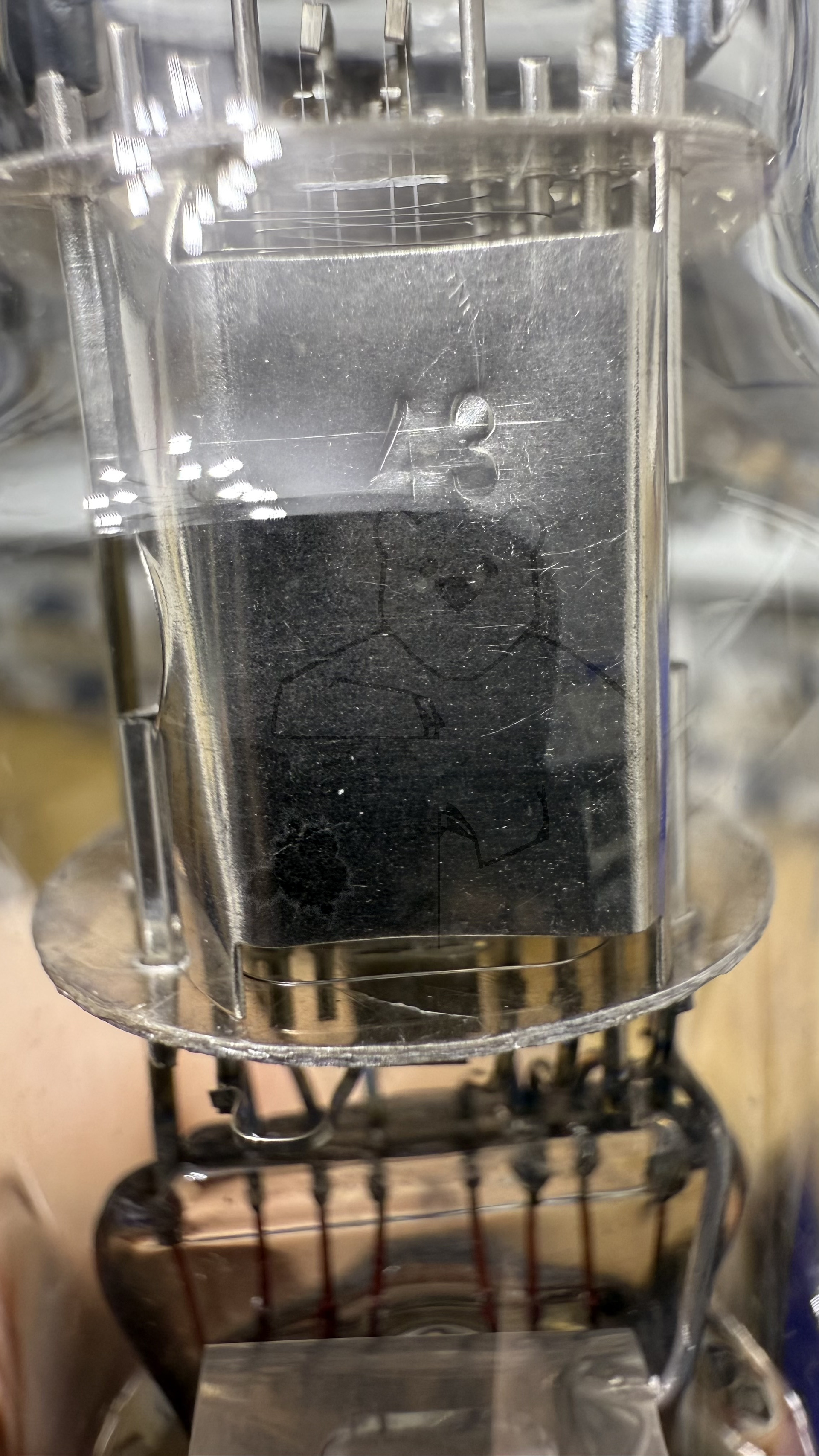

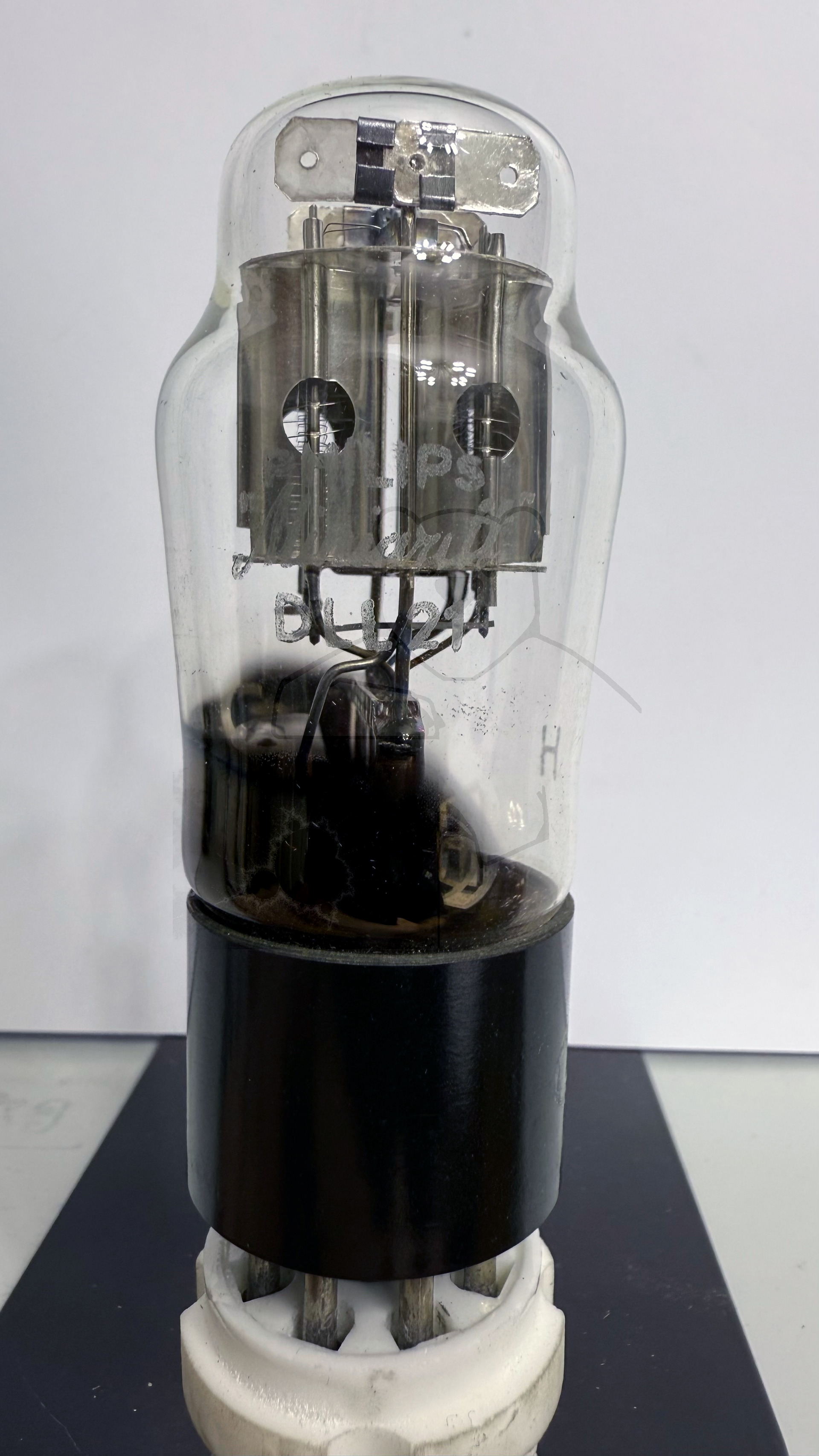

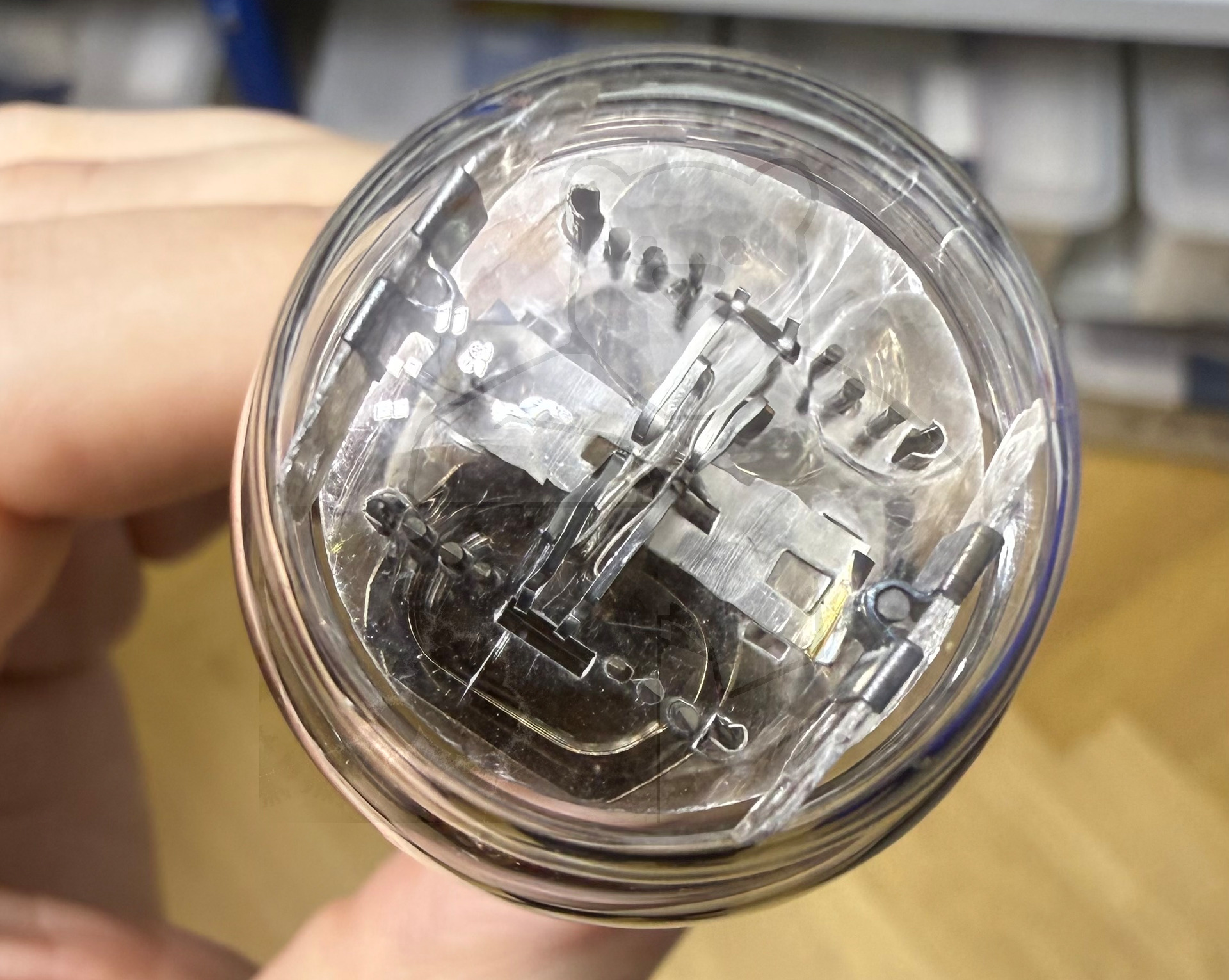

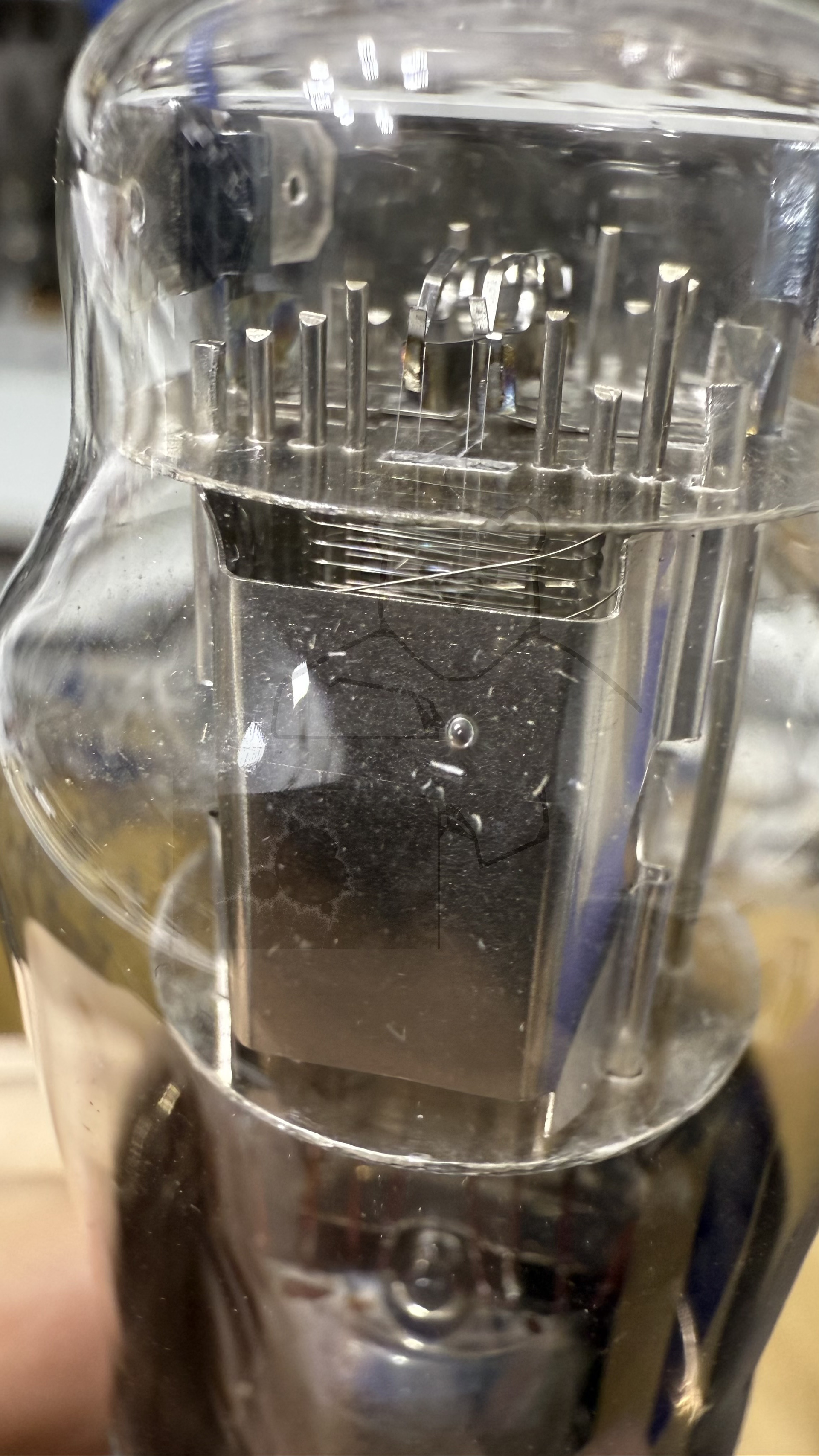

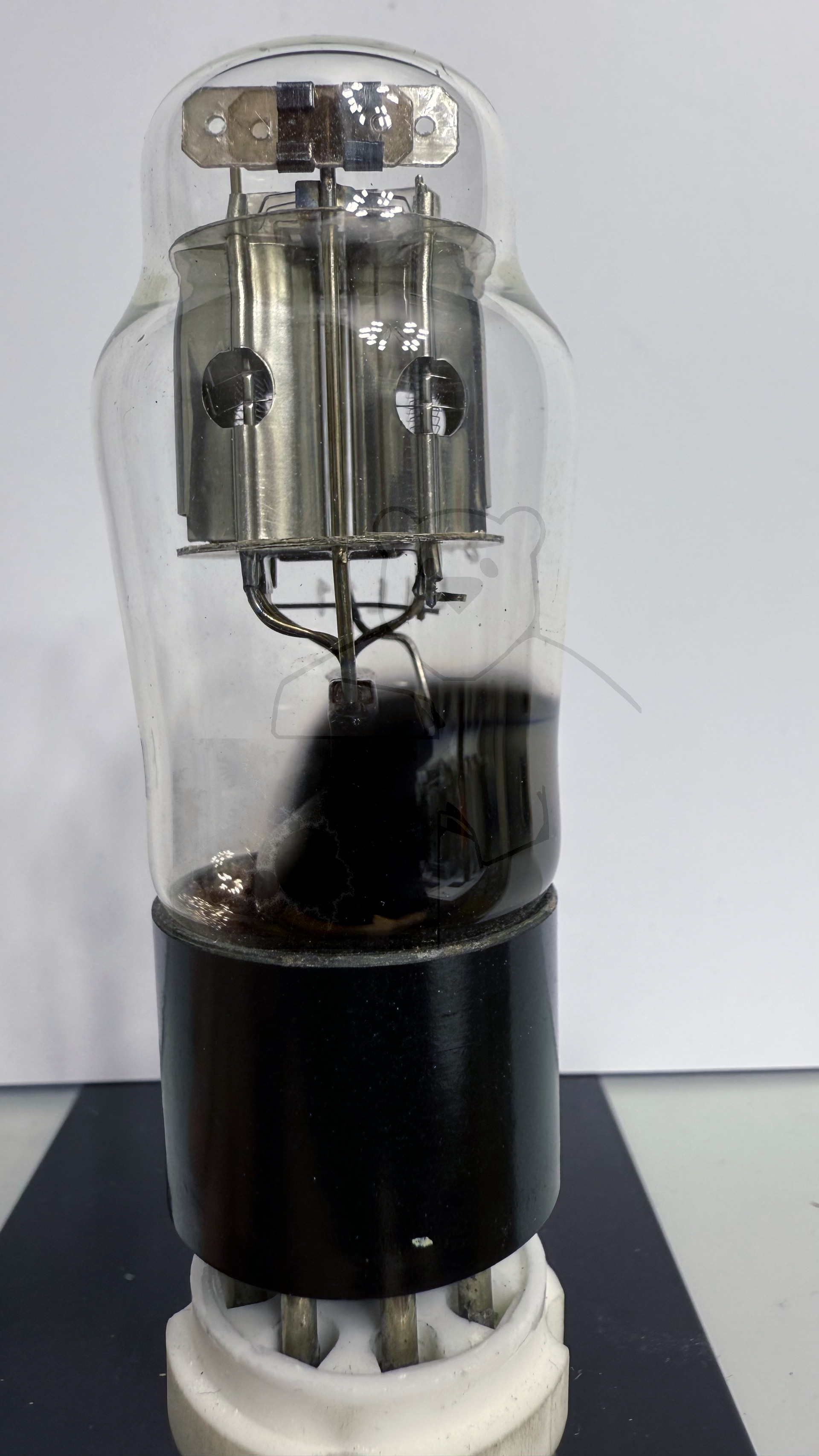

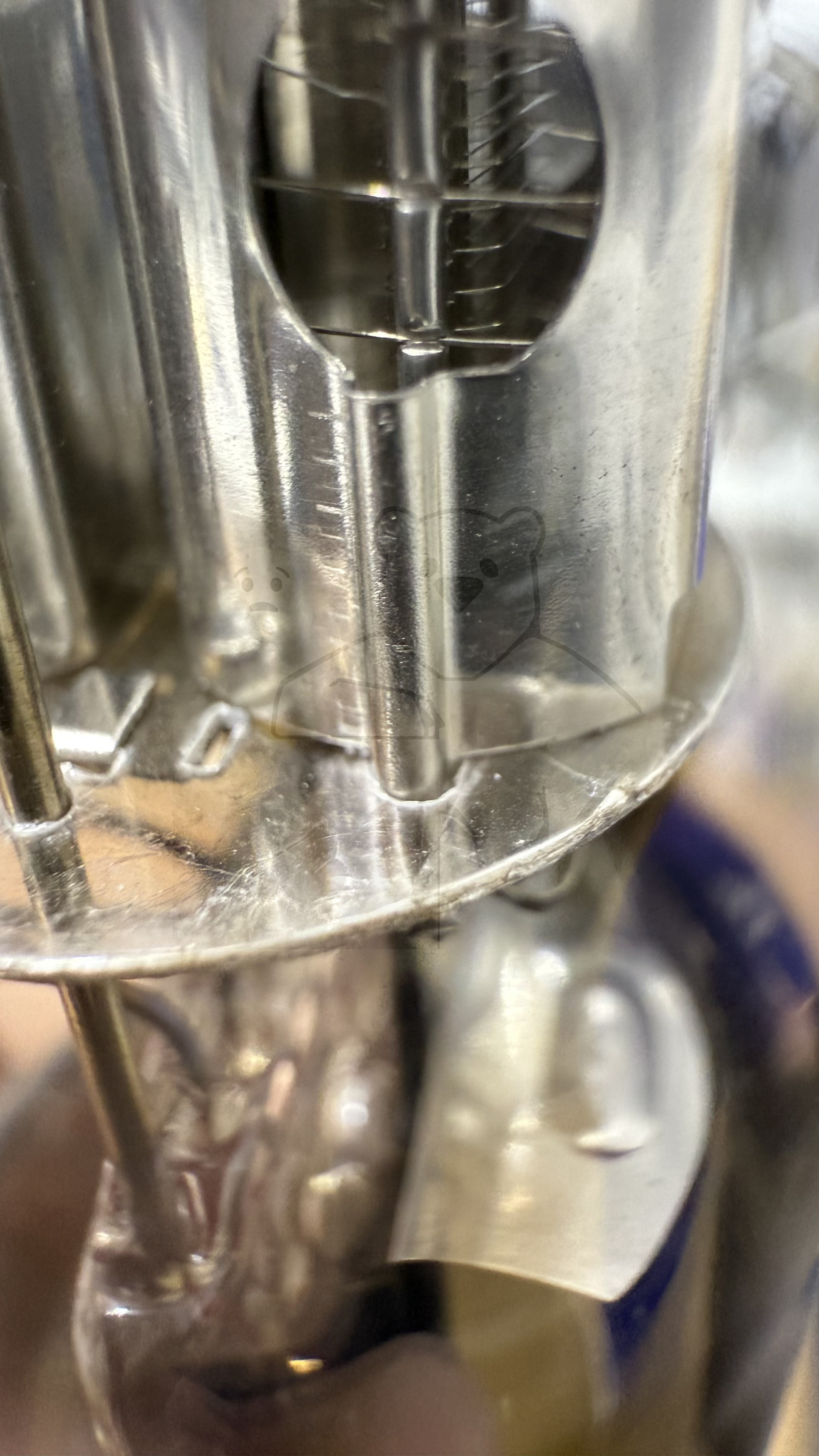

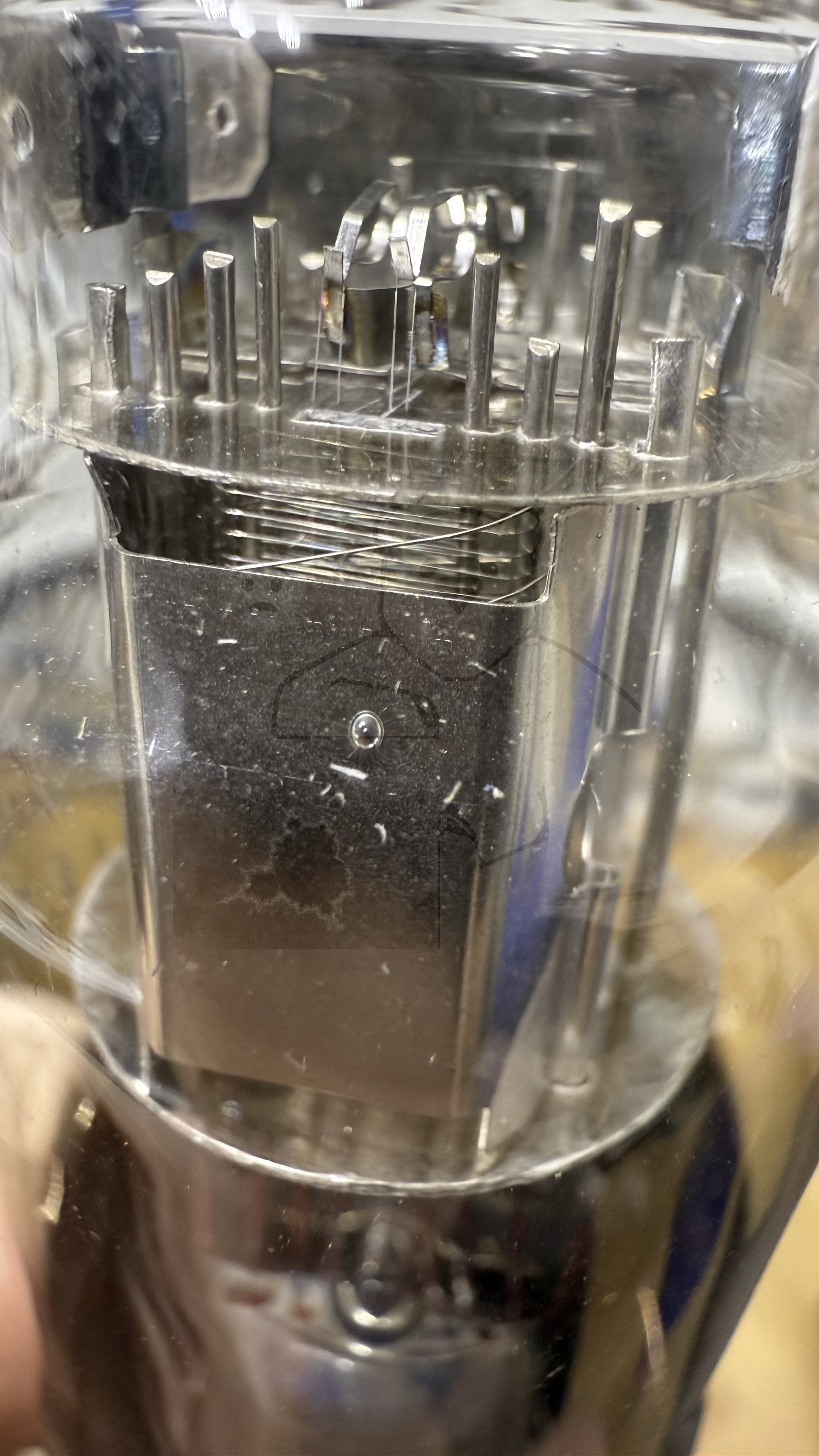

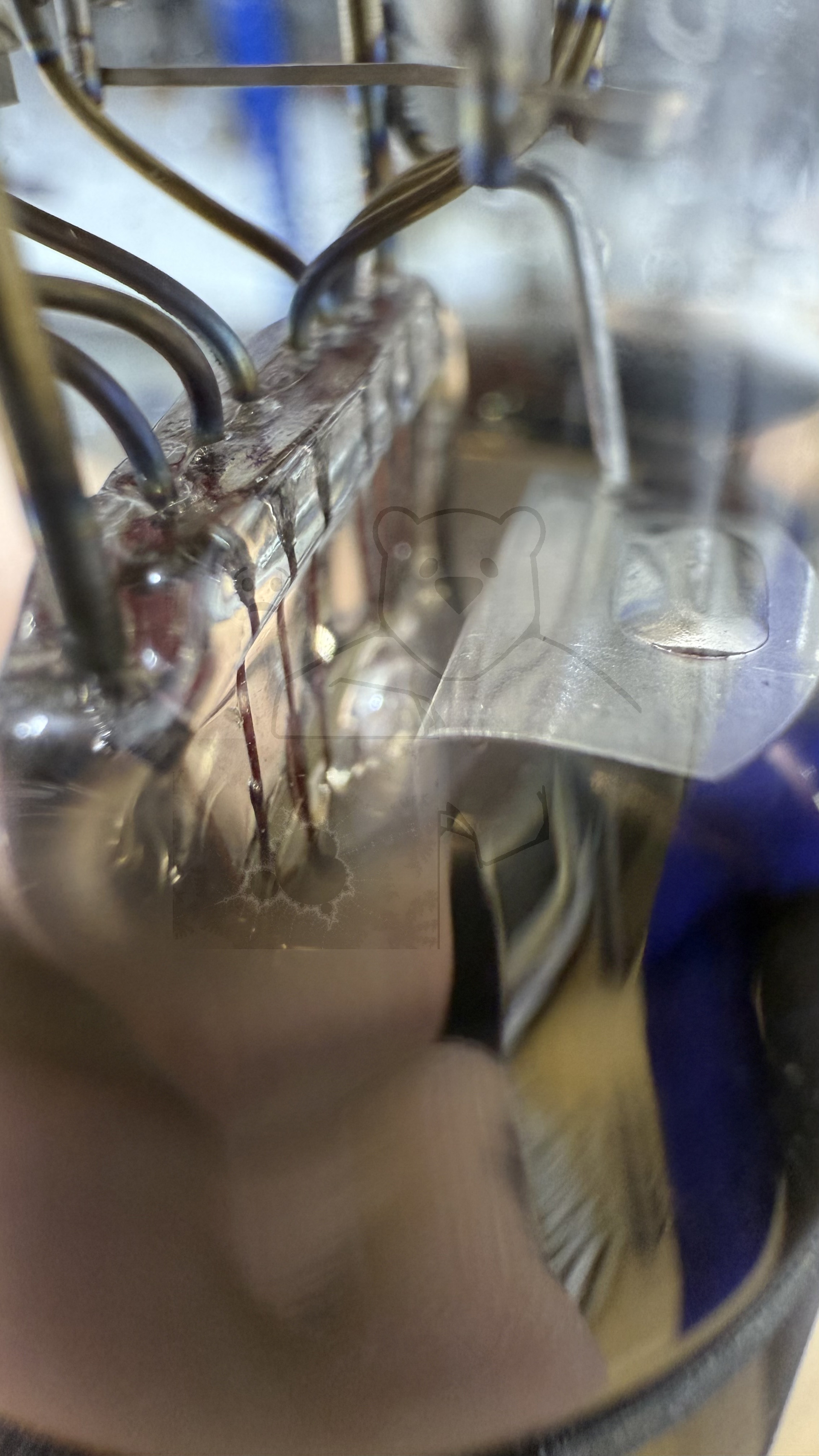

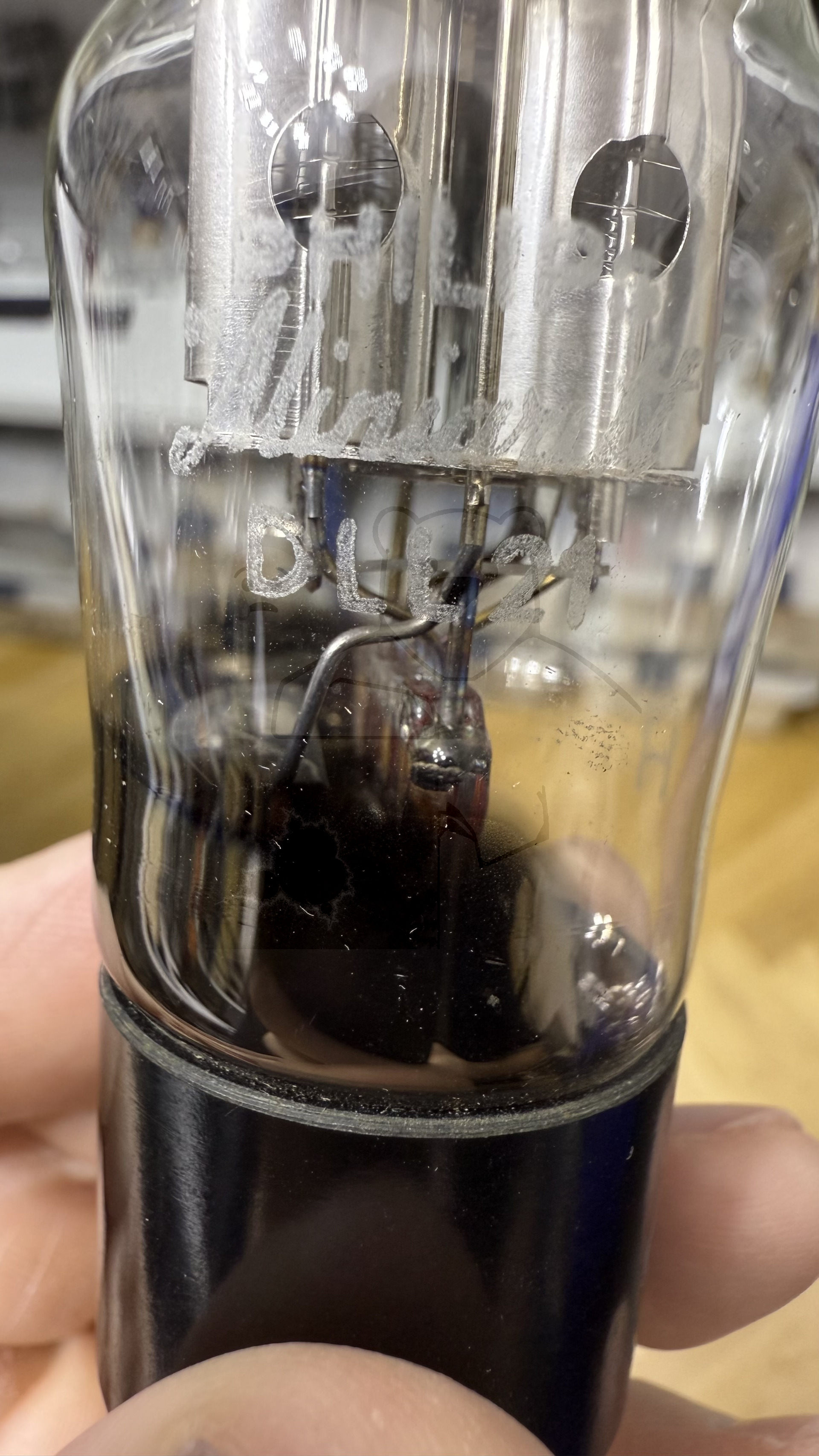

Daten und Bilder der Röhre: DLL21

🔎 Beschreibung der Röhre: DLL21 Inventarnummer: 08409

Name	→ DLL21
Vergleichsname
Hersteller	→ RVC
Heizspannung (Volt)	1,4 oder 2,8
Heizstrom (Ampère)	0,1 oder 0,2
Art der Heizung	Direkt

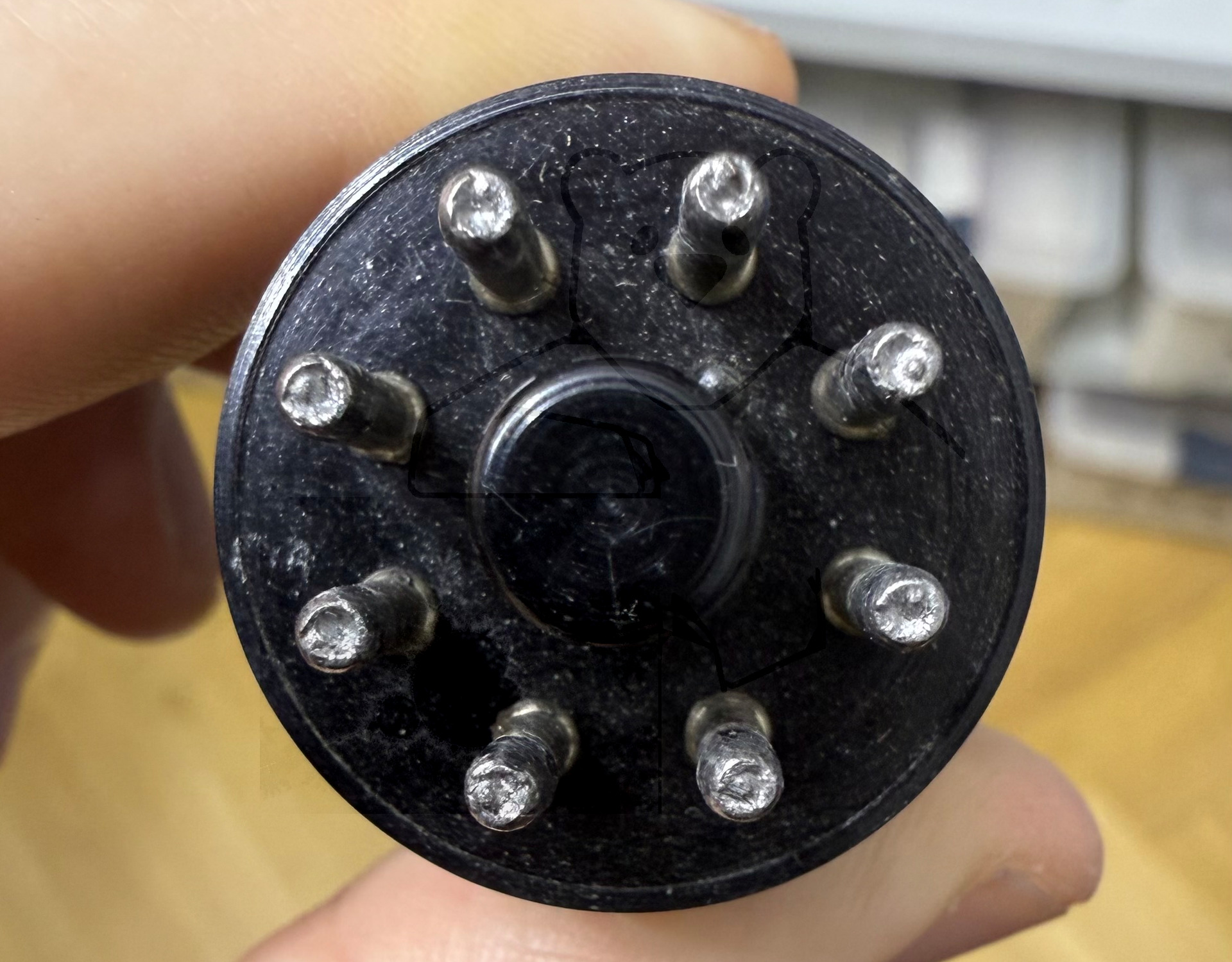

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

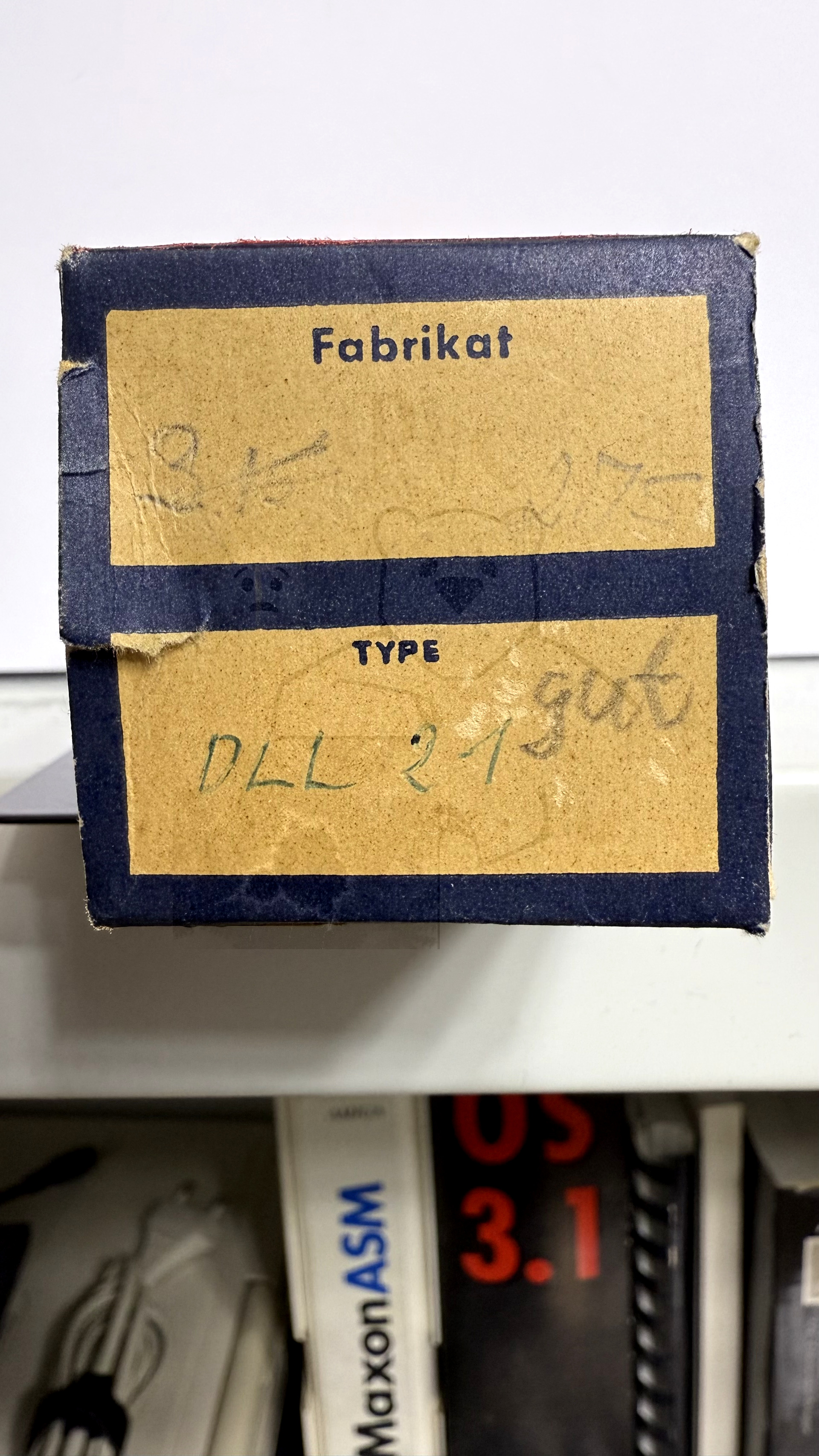

Verpackung	Original Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S136a

🔎 Beschreibung der Systeme für die Röhre: DLL21

	System 1	System 2
Kathode	1	1
Gitter 1	2	5
Gitter 2	4	4
Gitter 3	1	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	6
Anode 2
Leuchtschirm
Heizung	7, 8 - Mittelabzapfung 1	7, 8 - Mittelabzapfung 1
Abschirmung
Funktion	→ Endpentode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

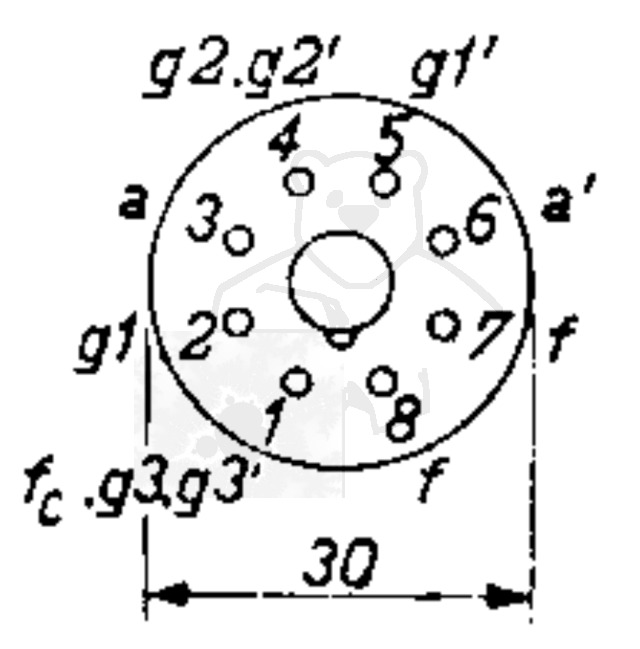

🔎 Sockelschaltung der DLL21

Bildquelle: Philips Miniwatt Datenblatt

🔎 Datenblätter zur Röhre: DLL21
Anwendung DLL21 Philips Version 1.pdf (518 kB)
Anwendung DLL21 Philips Version 2 [www.tubedata.info].pdf (804 kB)
Anwendung DLL21 Philips Version 3 [www.tubedata.info].pdf (813 kB)
Datenblatt DLL21 Miniwatt [www.tubedata.info].pdf (94 kB)
Pruefkarte DLL21 - Karte 1 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte DLL21 - Karte 2 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte DLL21 - Neuberger RPM370 Roehrenmessgeraet.pdf (234 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
