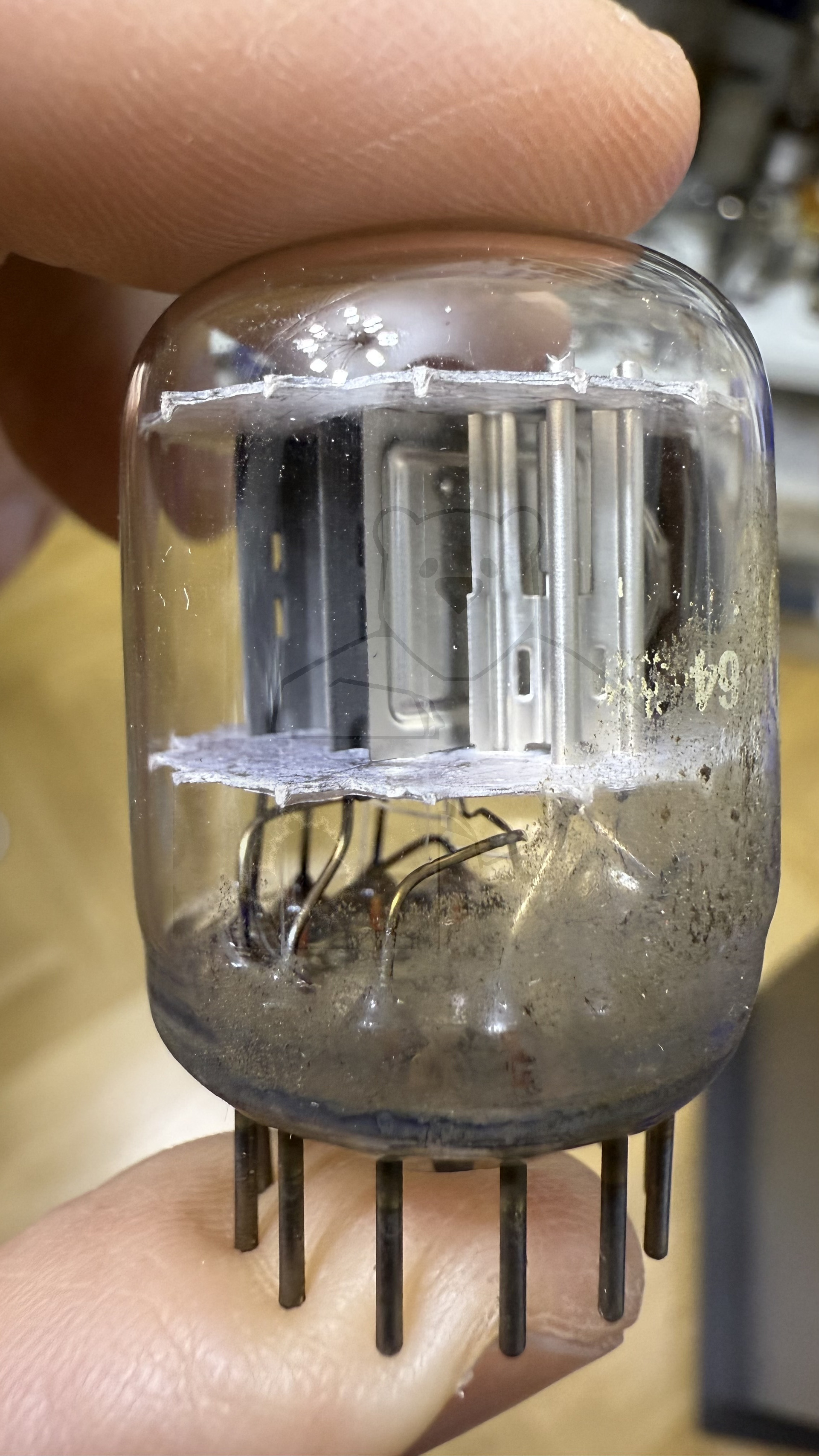

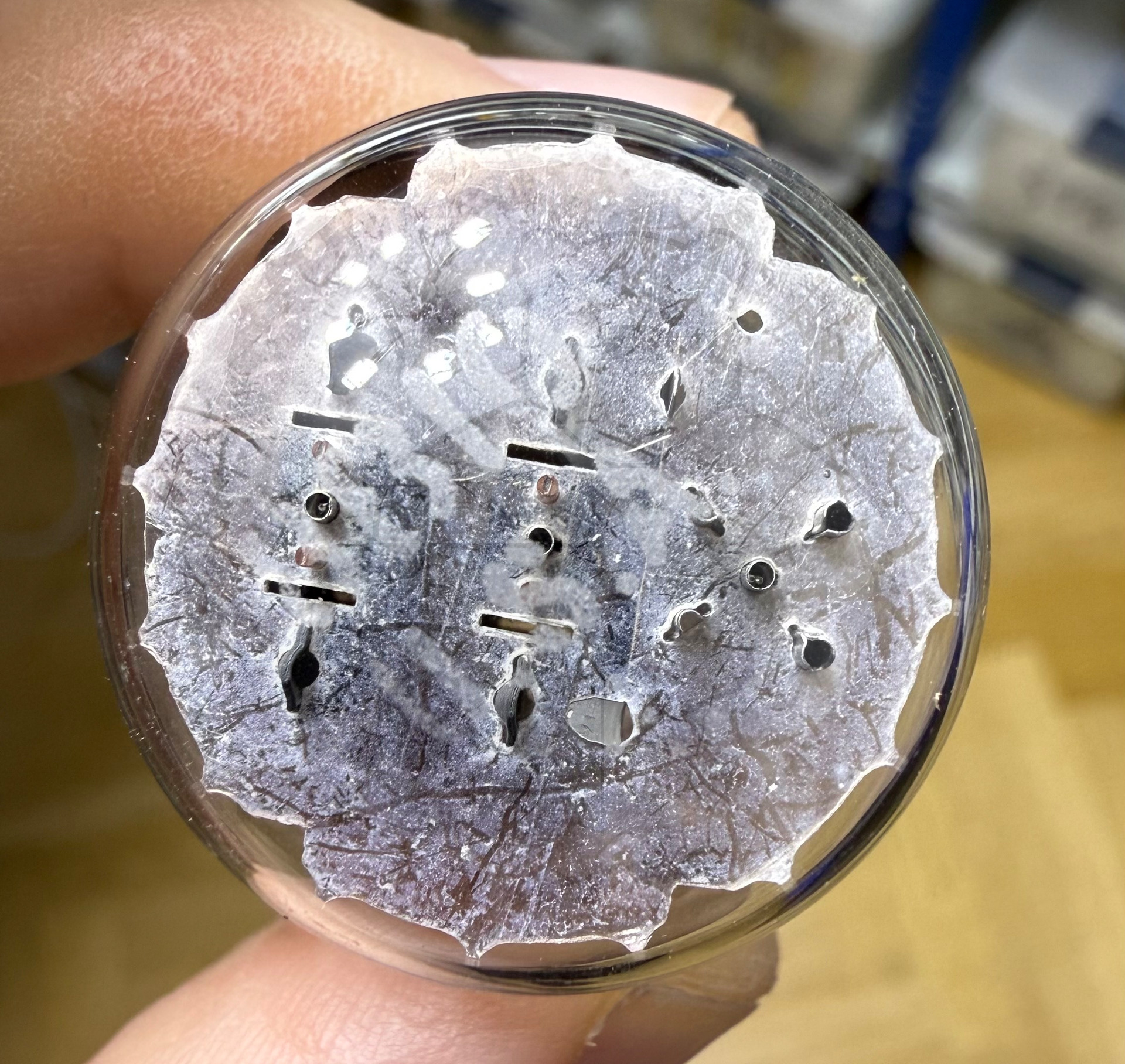

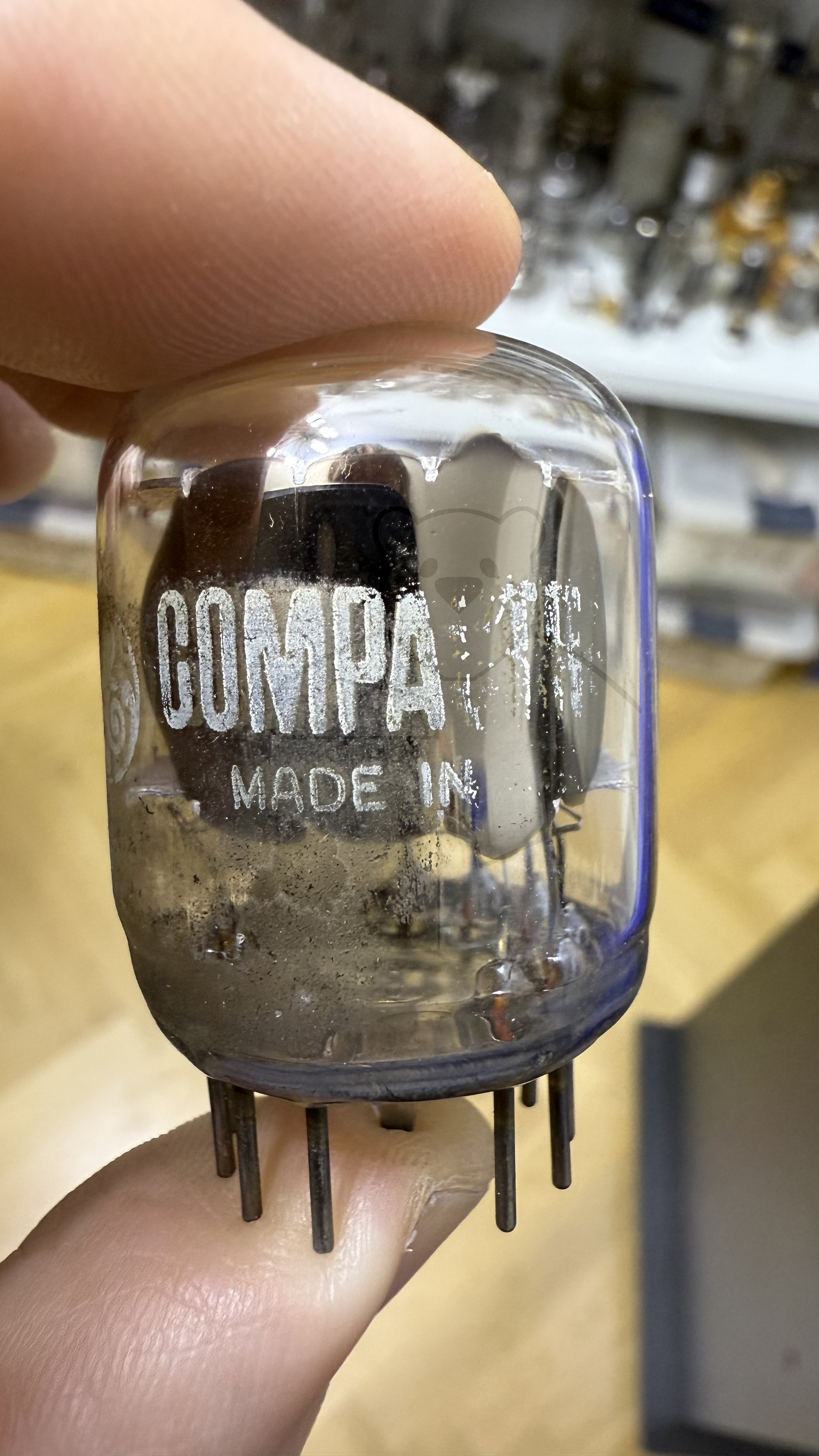

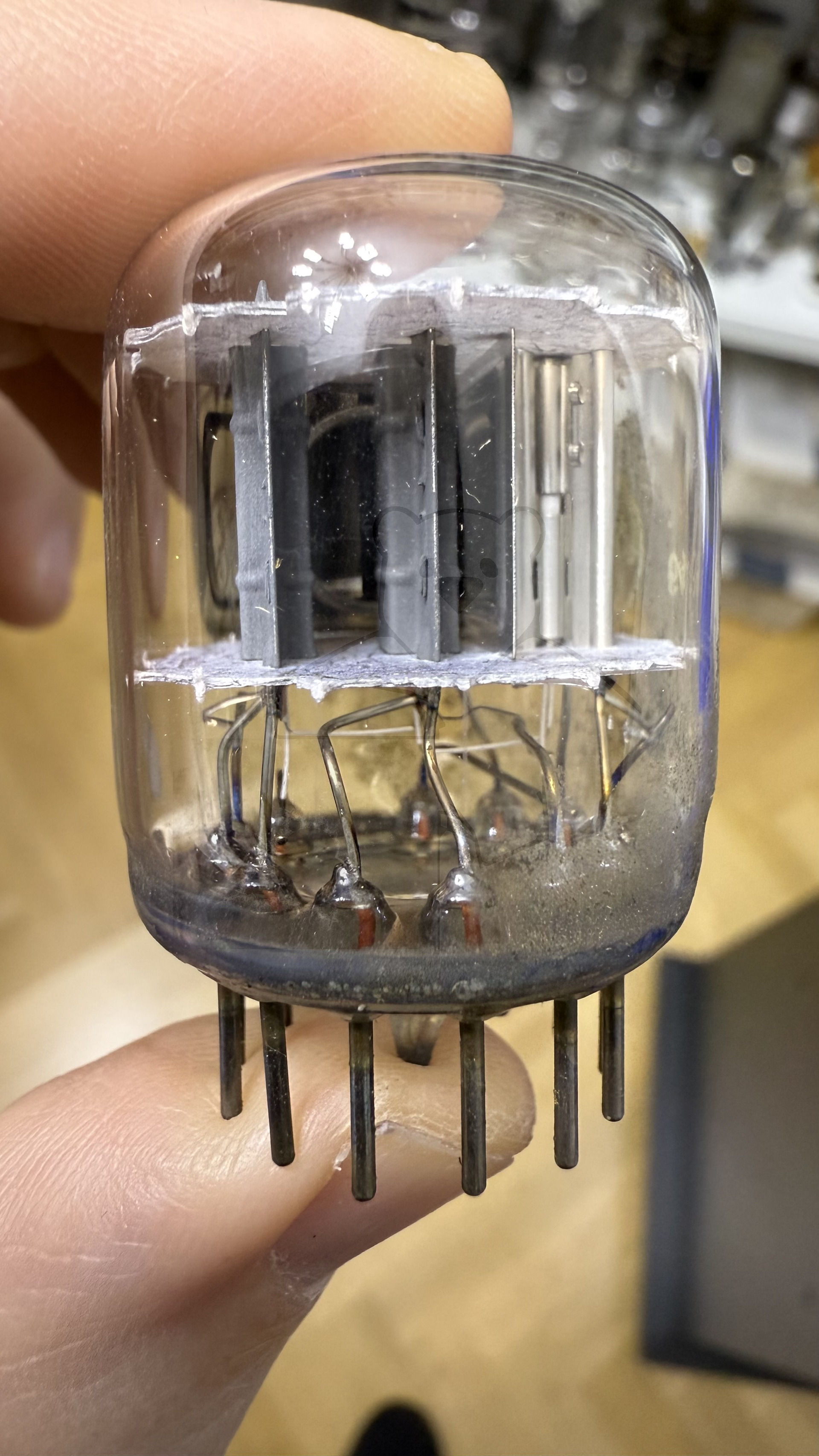

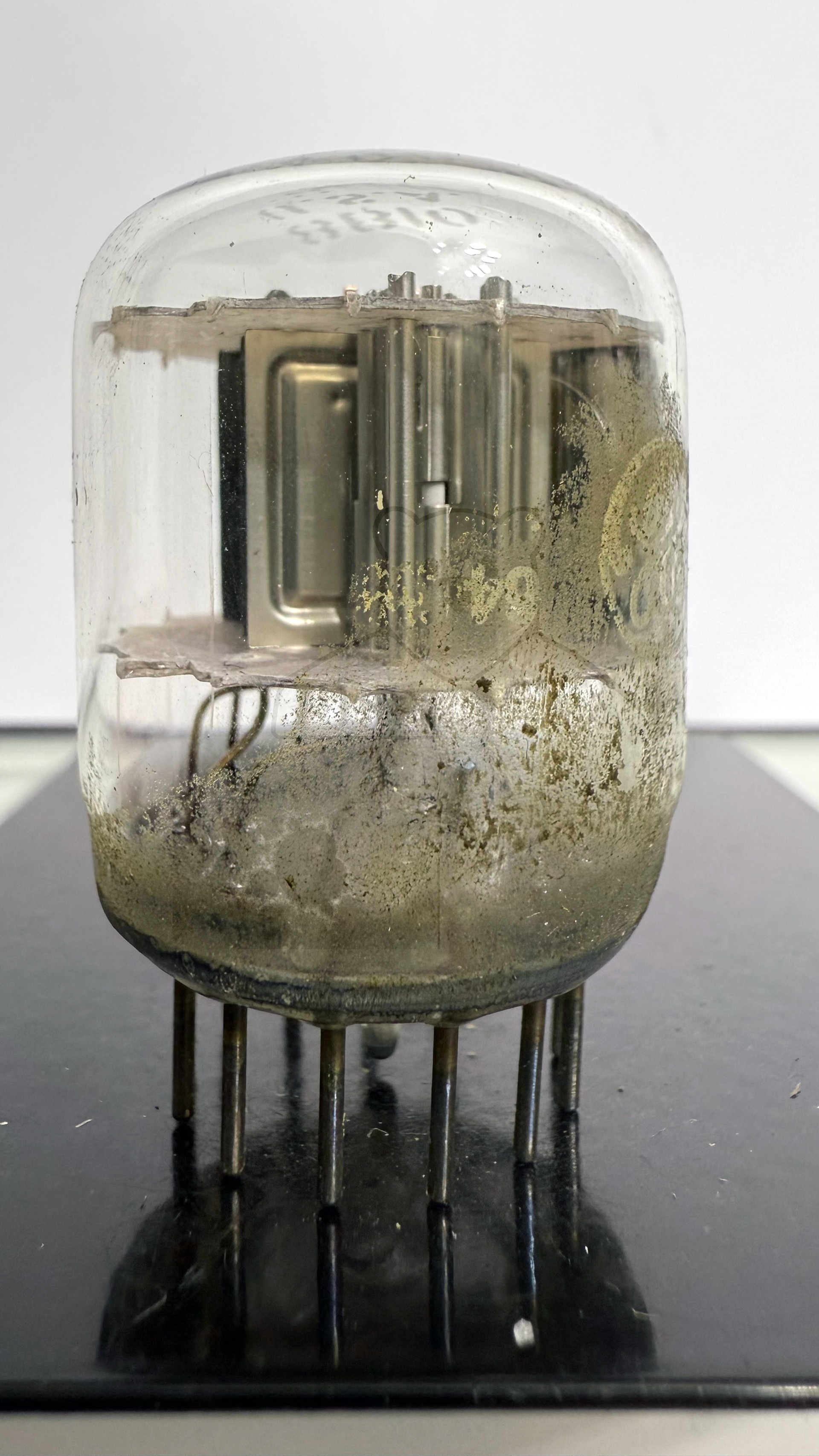

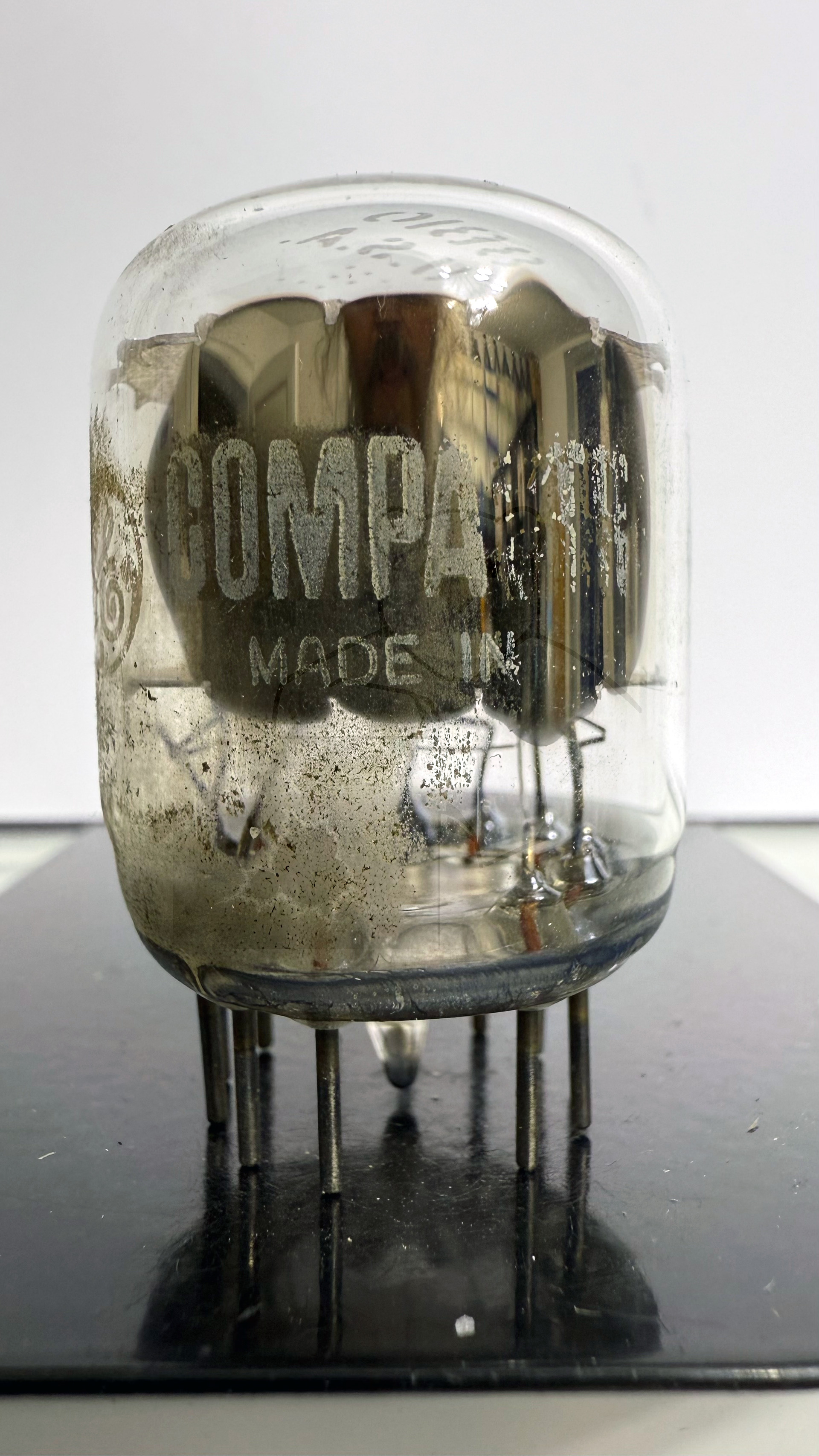

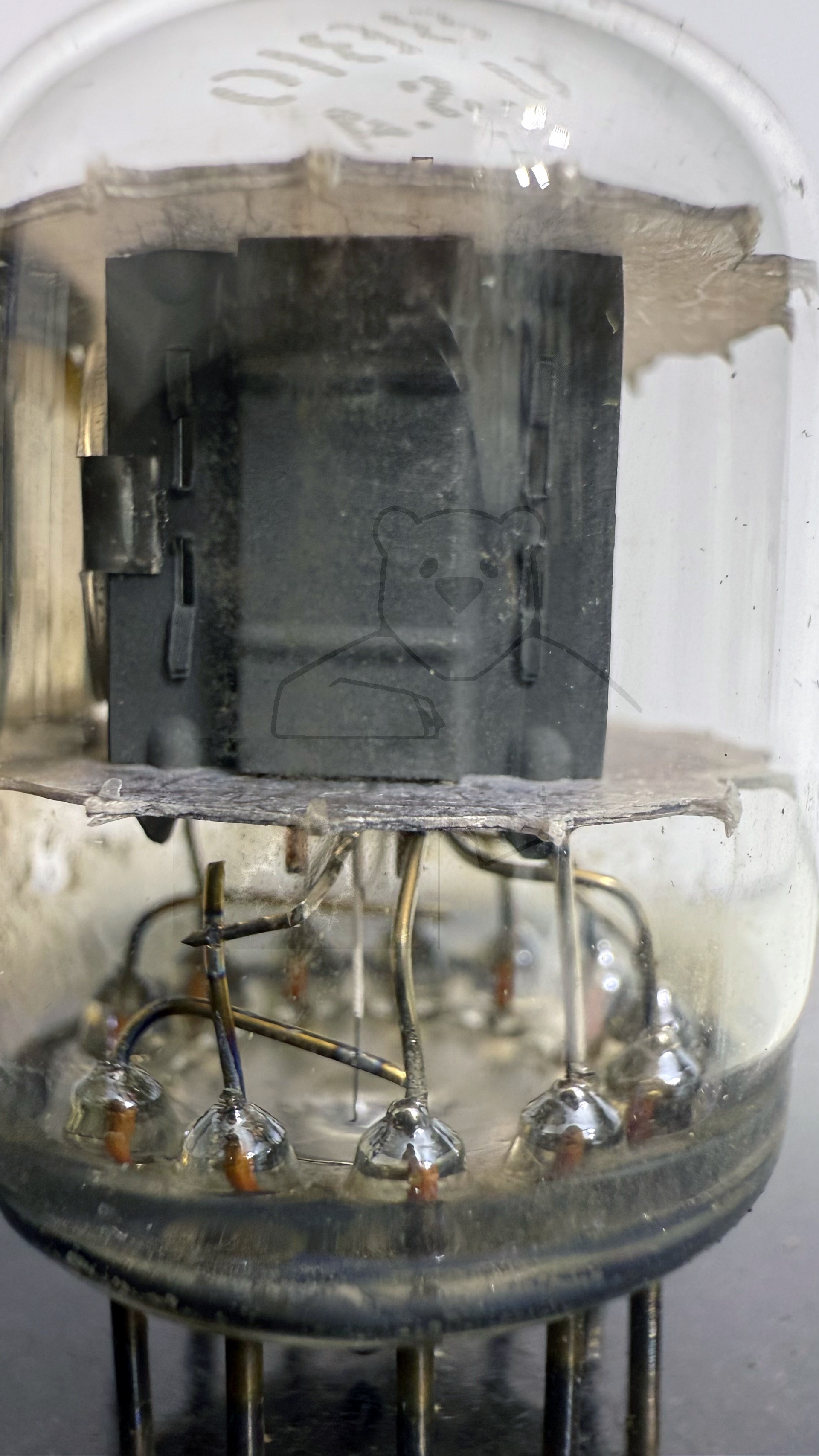

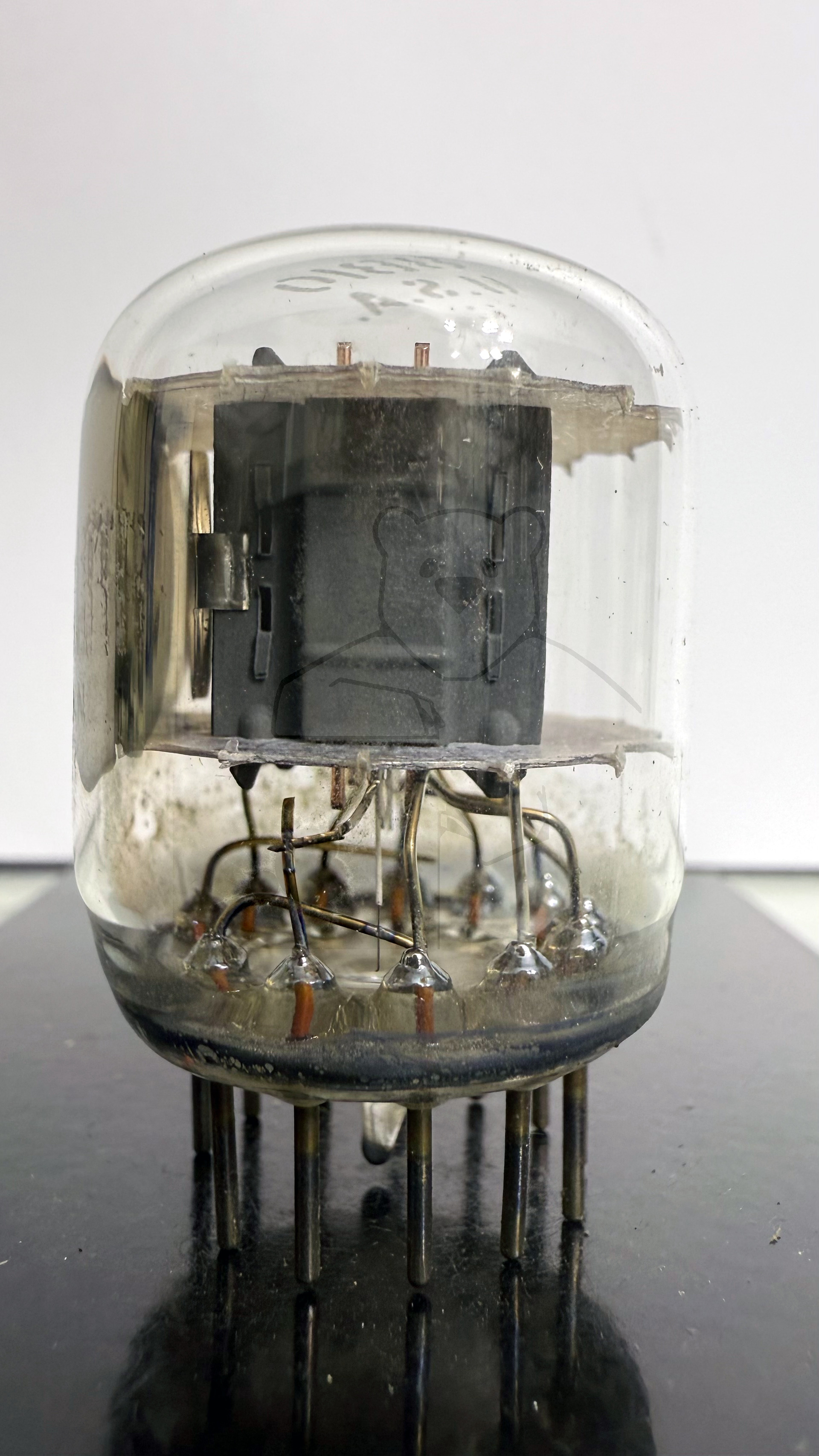

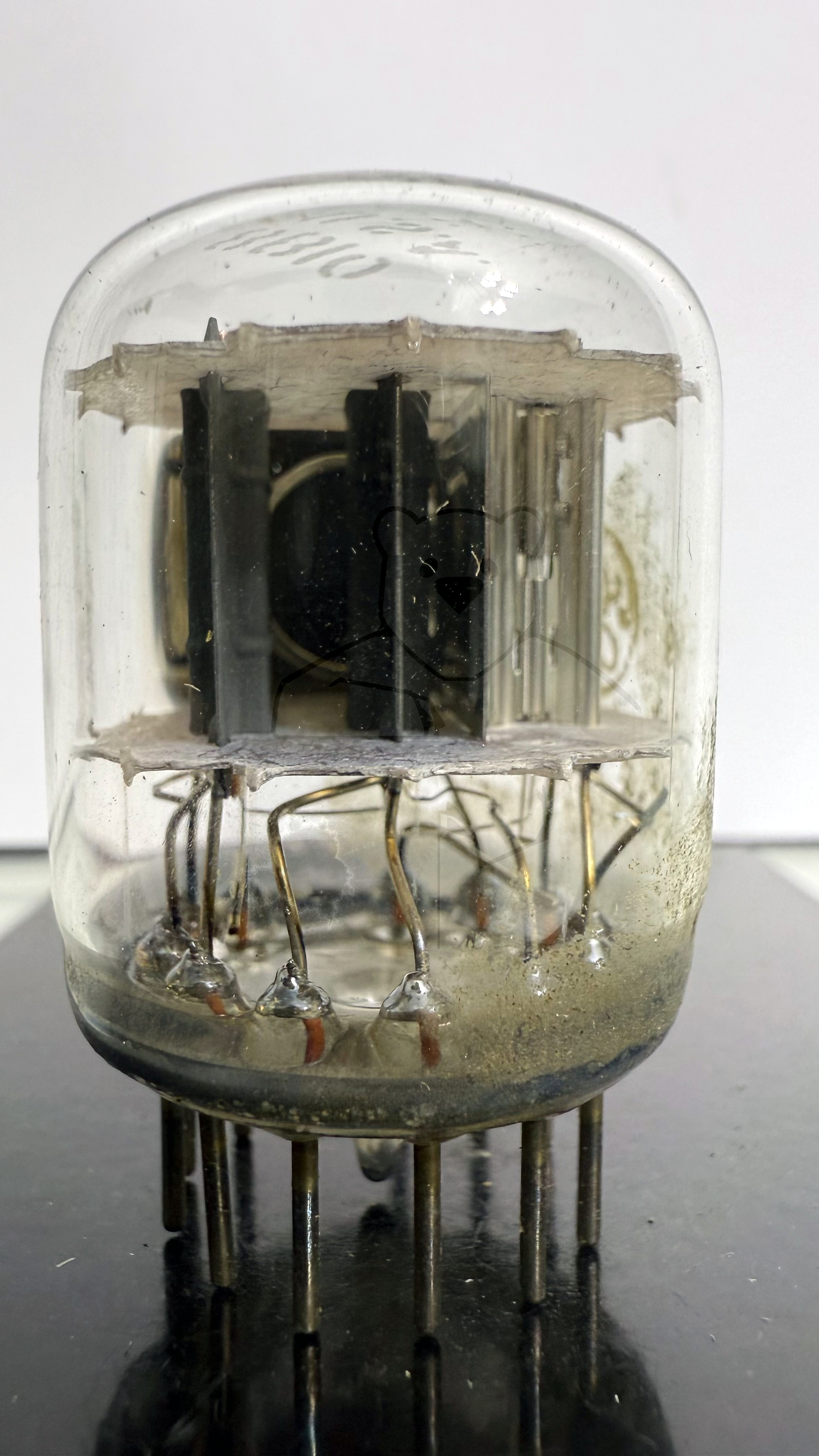

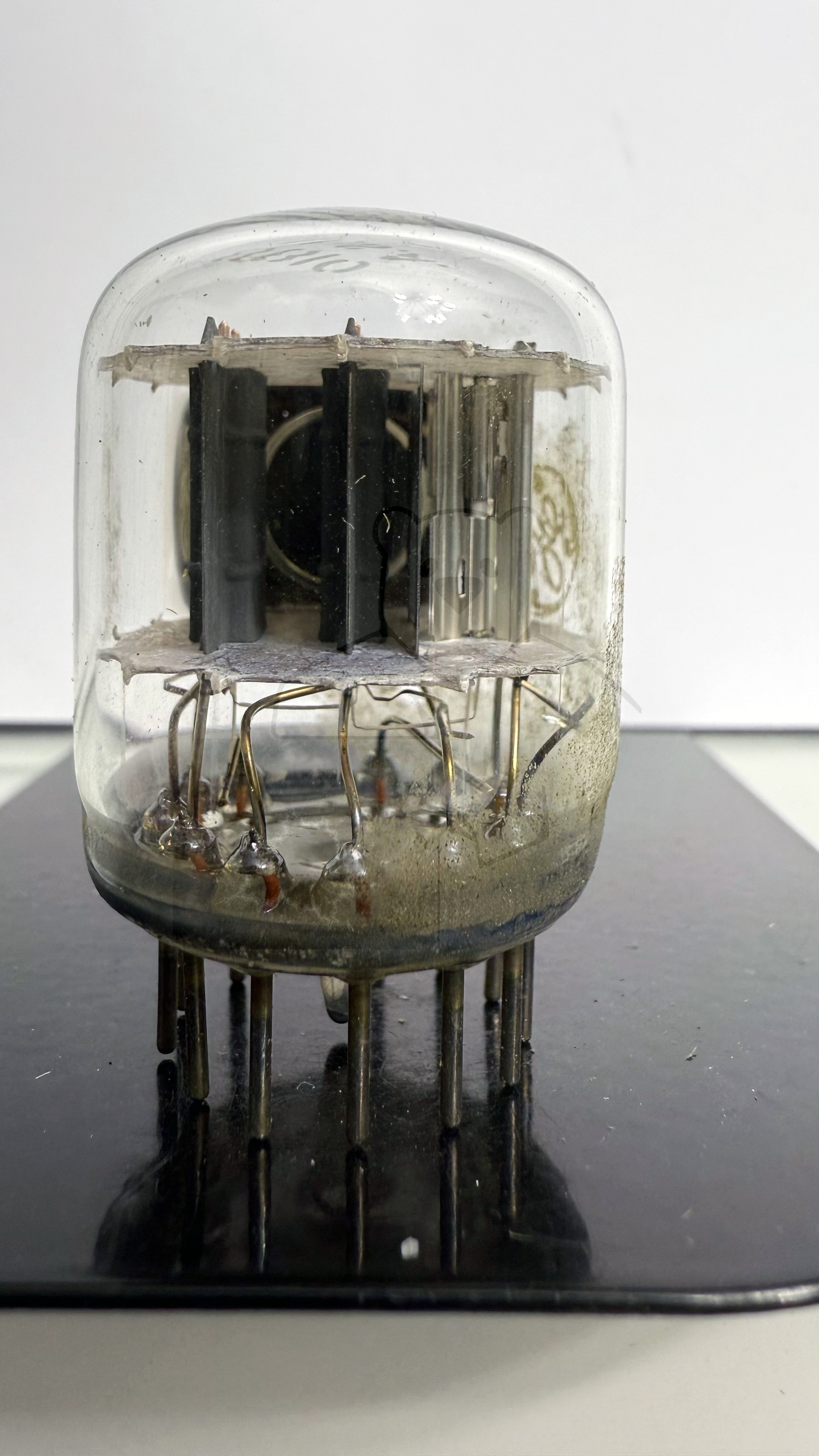

Daten und Bilder der Röhre: 8B10

🔎 Beschreibung der Röhre: 8B10 Inventarnummer: 08348

Name	→ 8B10
Vergleichsname
Hersteller	→ General Electric
Heizspannung (Volt)	8,5
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt

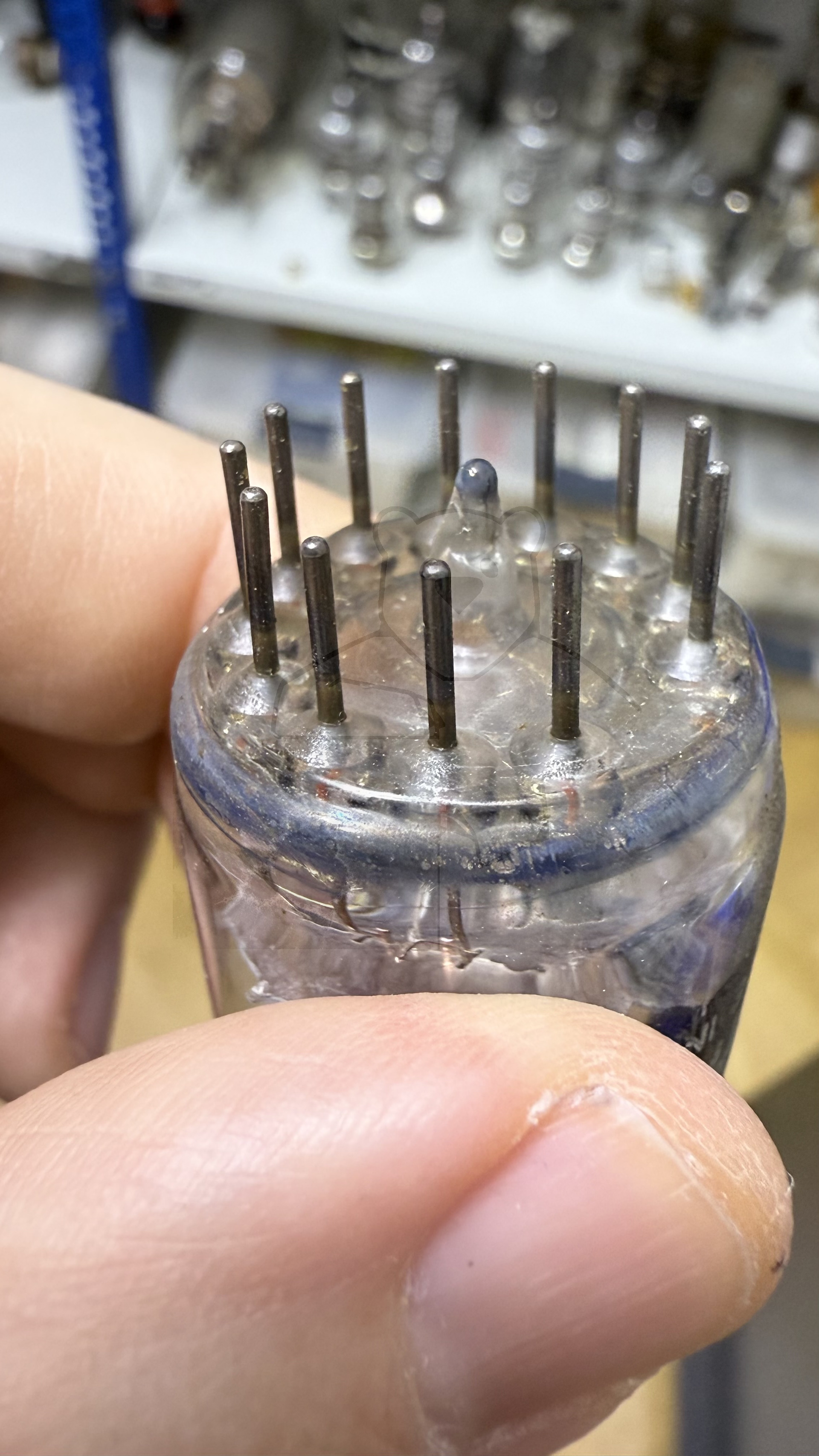

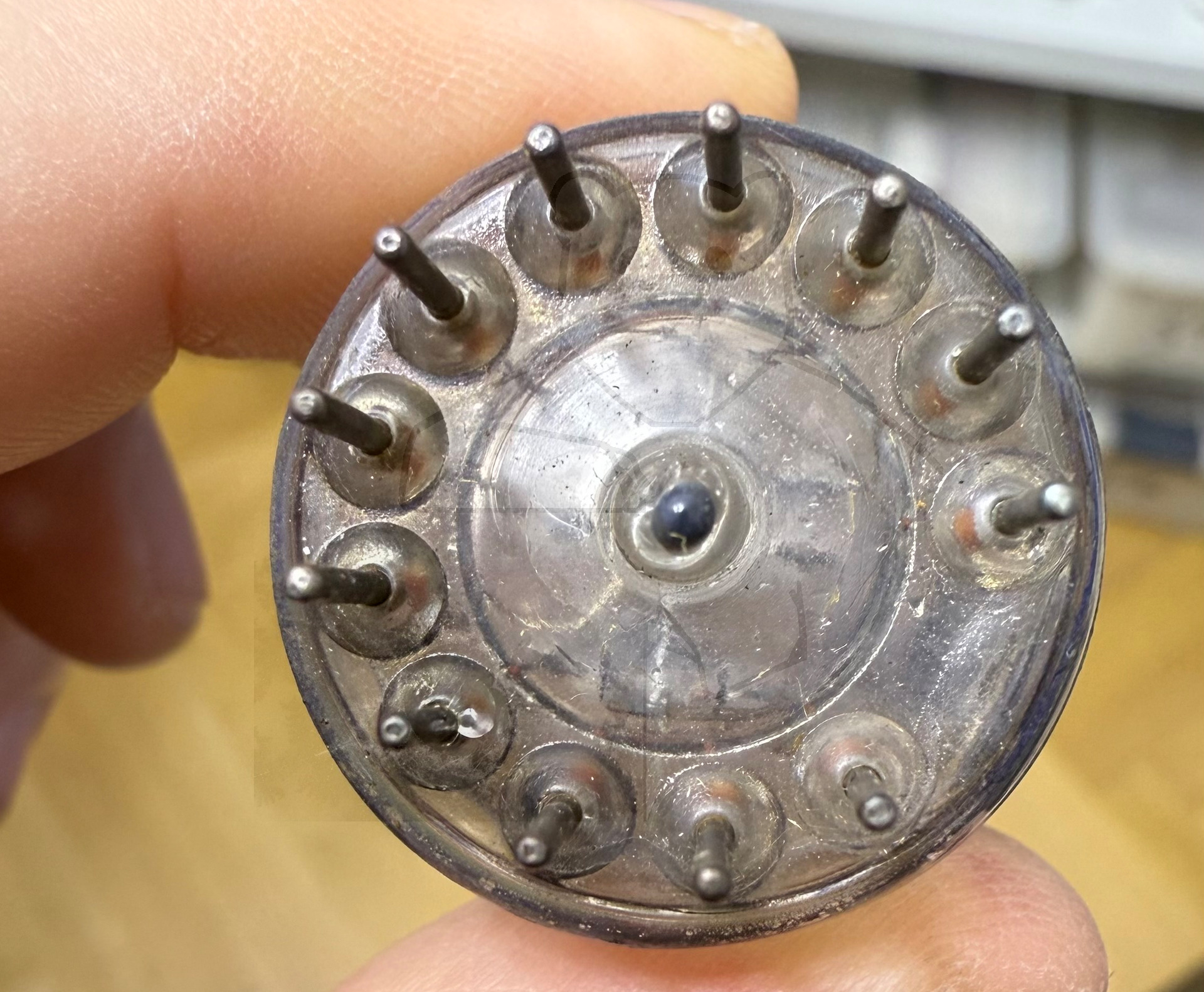

Röhren mit Sockel	→ Informationen zum Sockel: Compactron, 12pol. → Liste aller Röhren mit: Compactron, 12pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Falsche Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S136a

🔎 Beschreibung der Systeme für die Röhre: 8B10

	System 1	System 2	System 3	System 4
Kathode	2	7	9	9
Gitter 1	3	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4	6	8	10
Anode 2
Leuchtschirm
Heizung	1, 12	1, 12
Abschirmung
Funktion	→ Breitbandverstaerker, Triode	→ Breitbandverstaerker, Triode	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

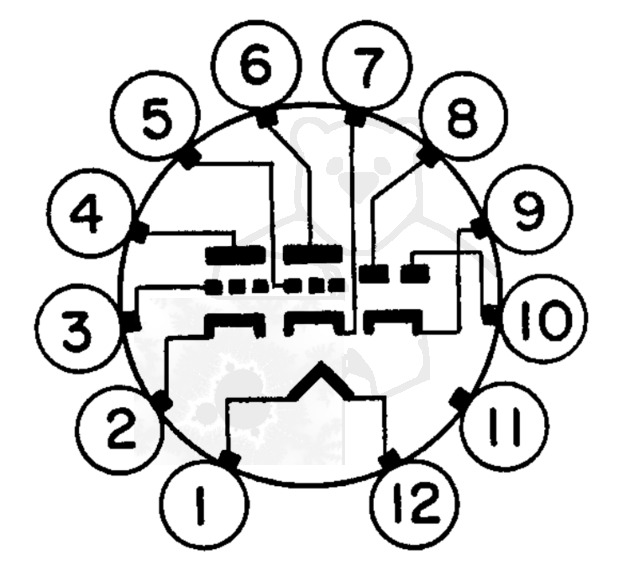

🔎 Sockelschaltung der 8B10

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 8B10
Datenblatt 8B10 General Electric.pdf (110 kB)
