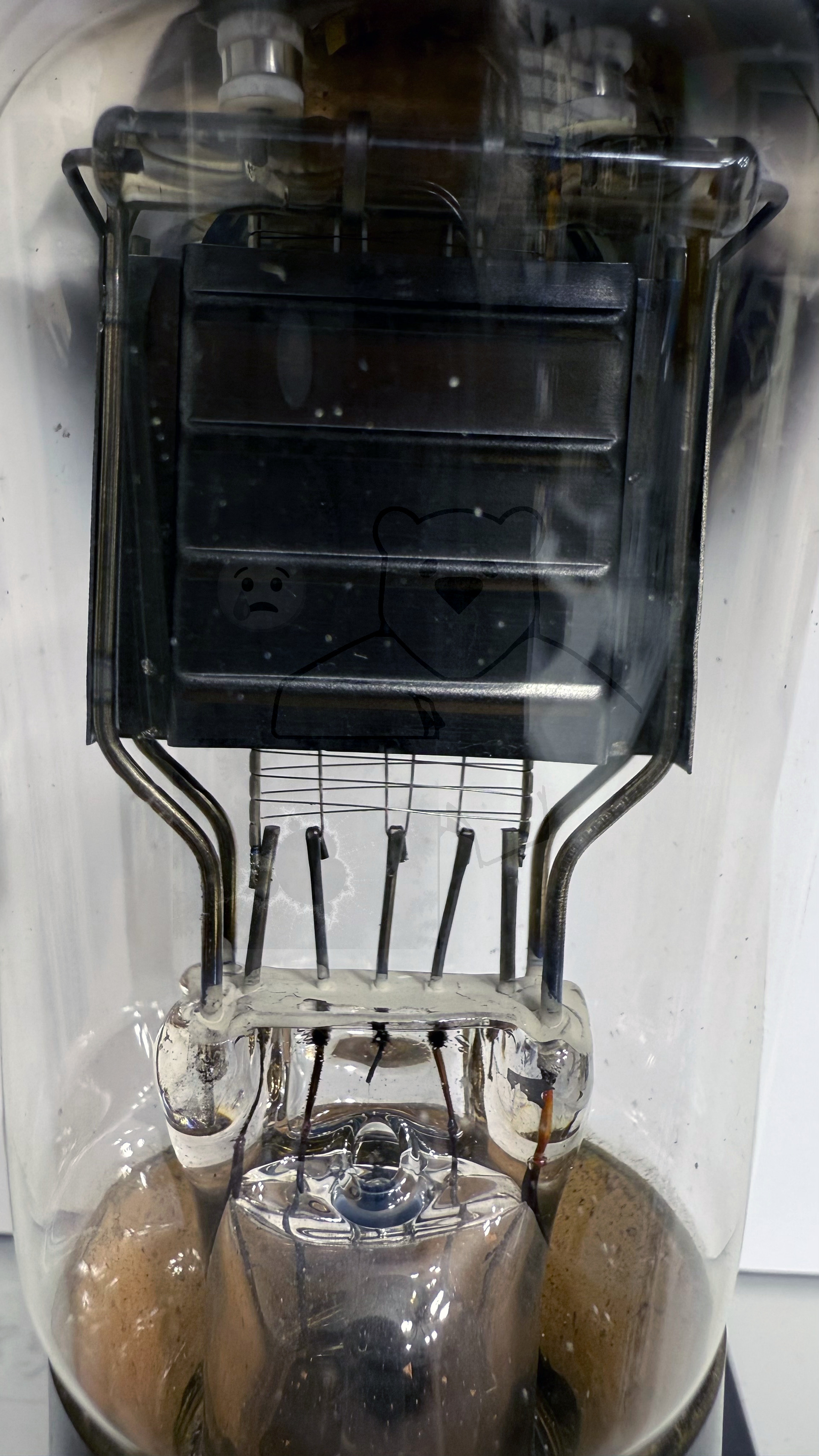

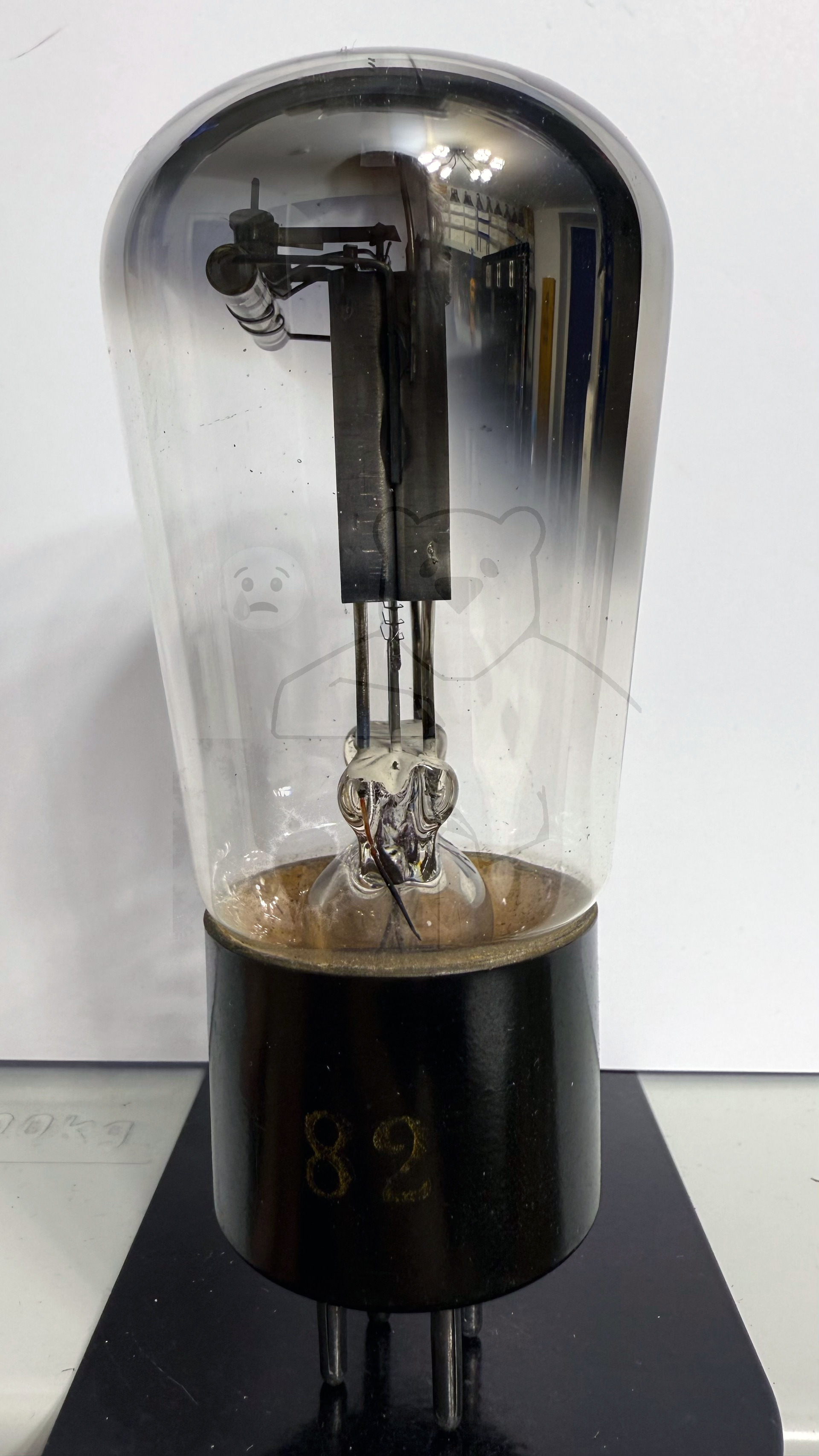

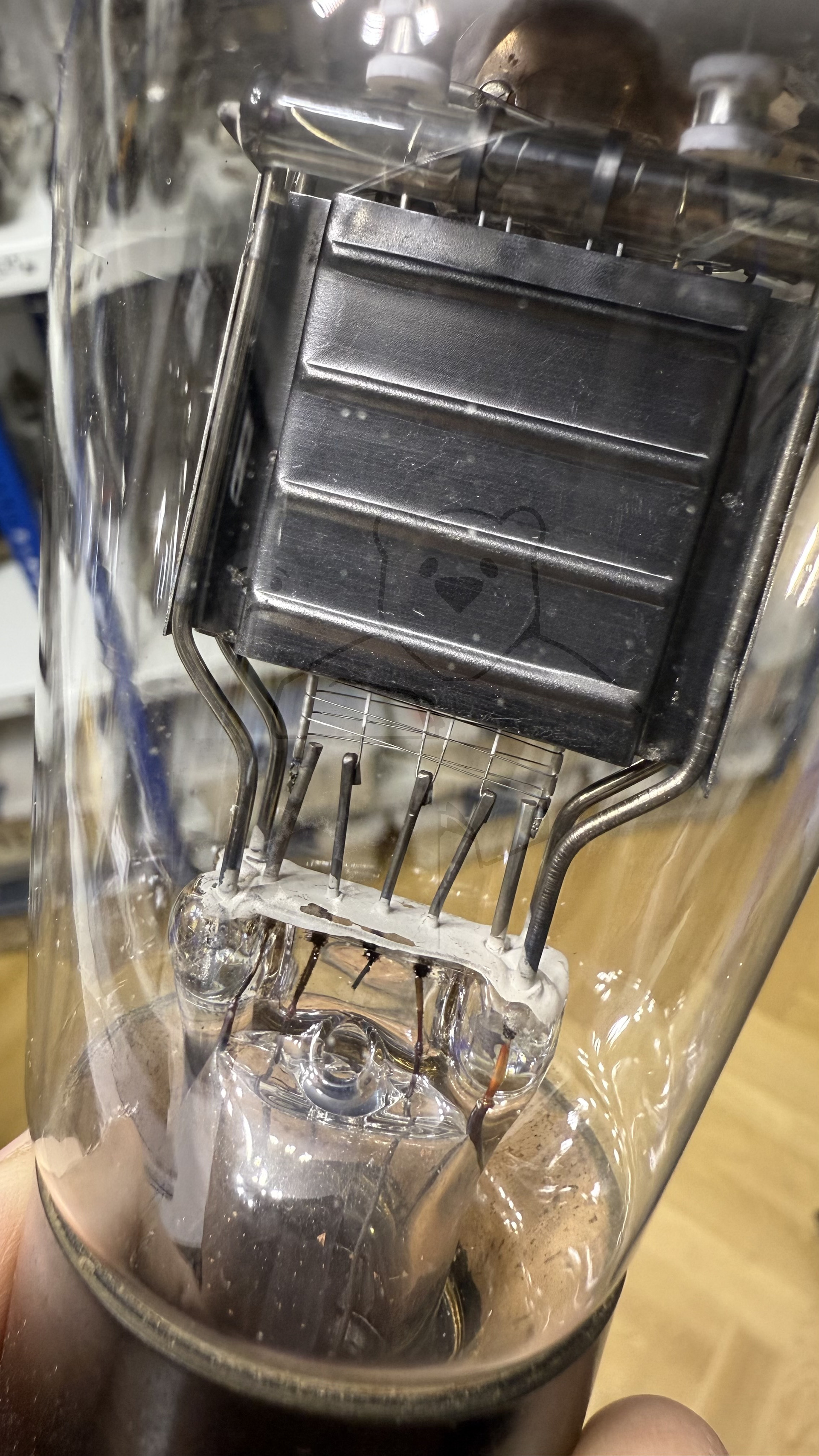

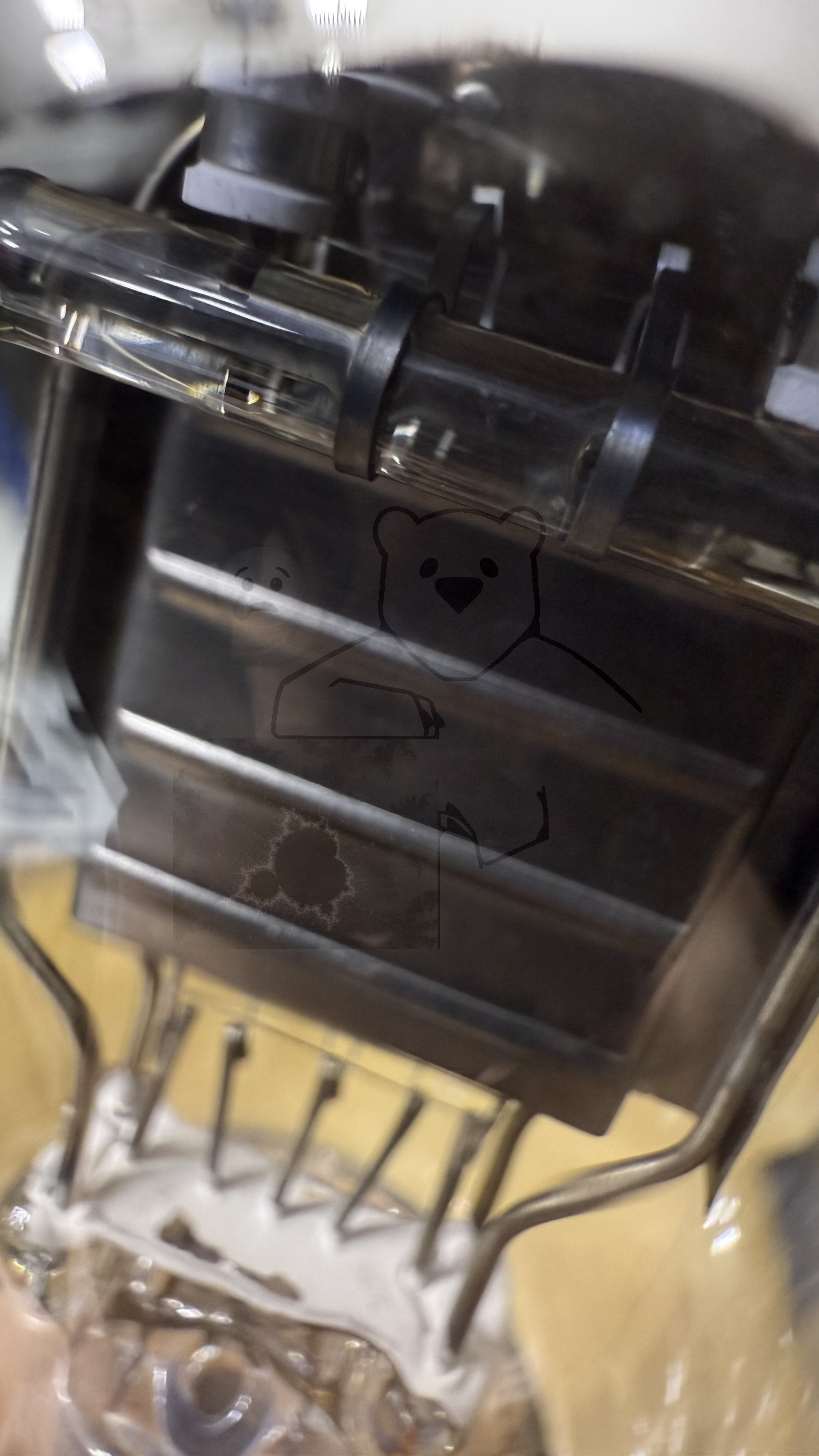

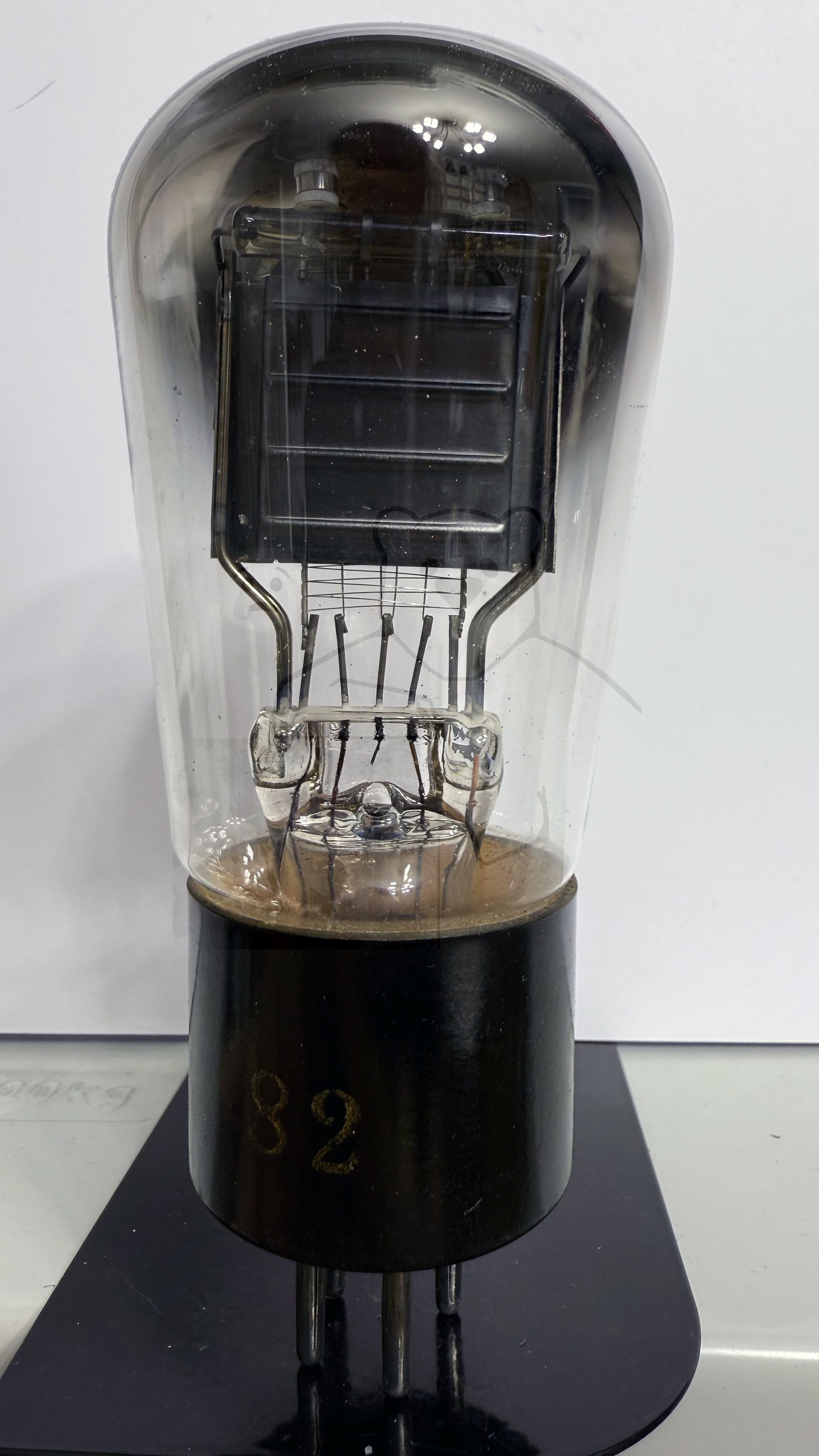

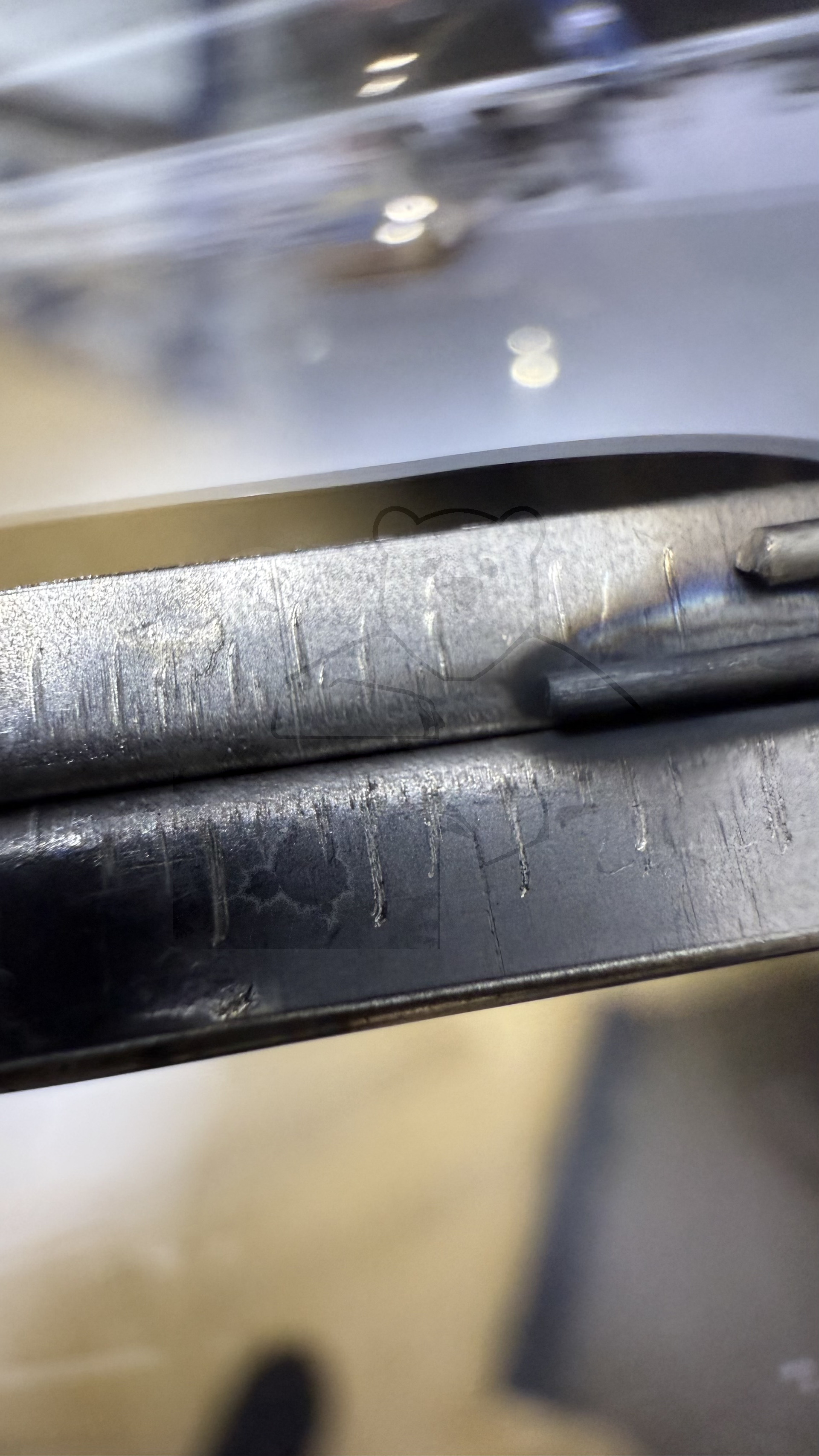

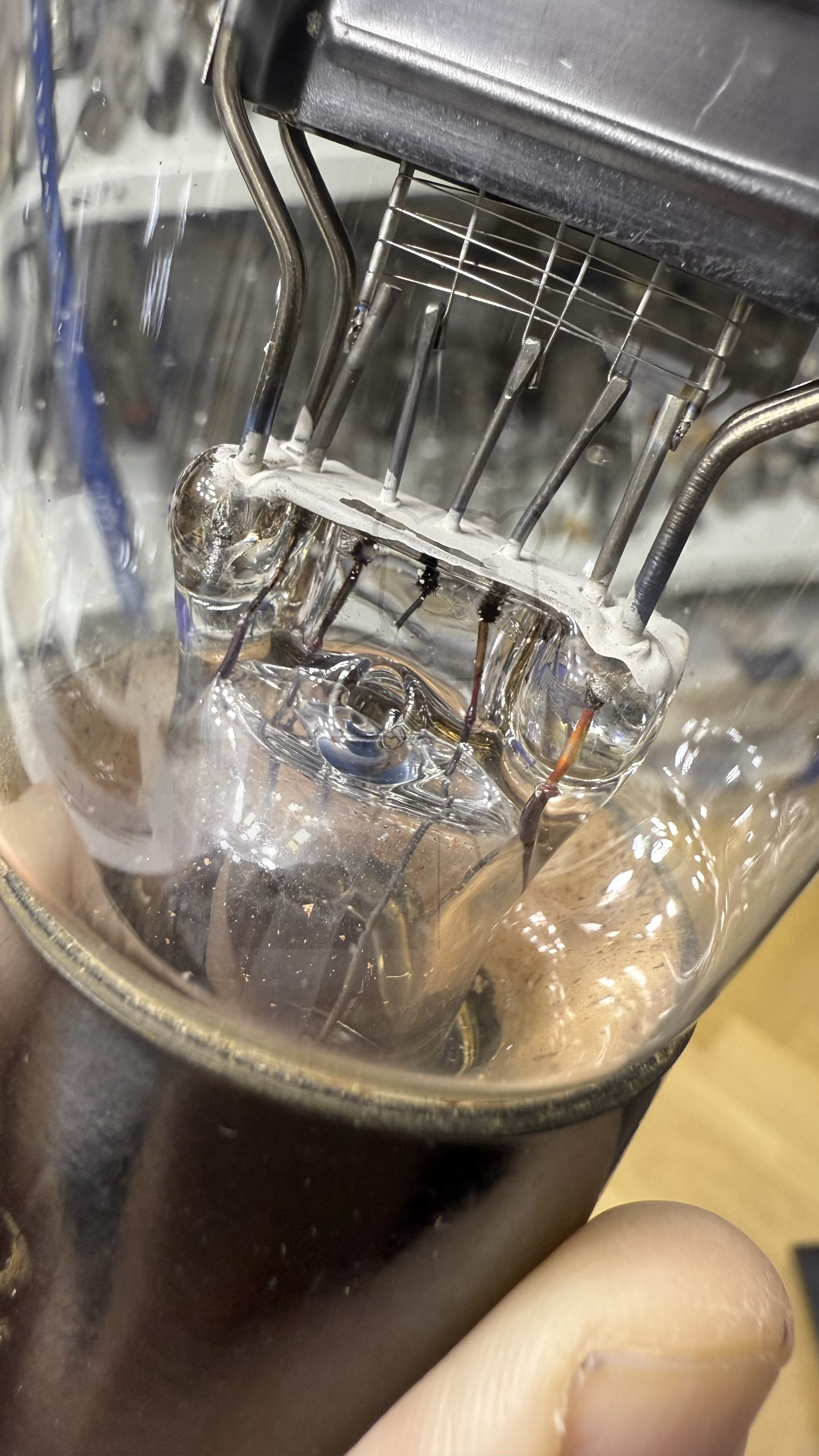

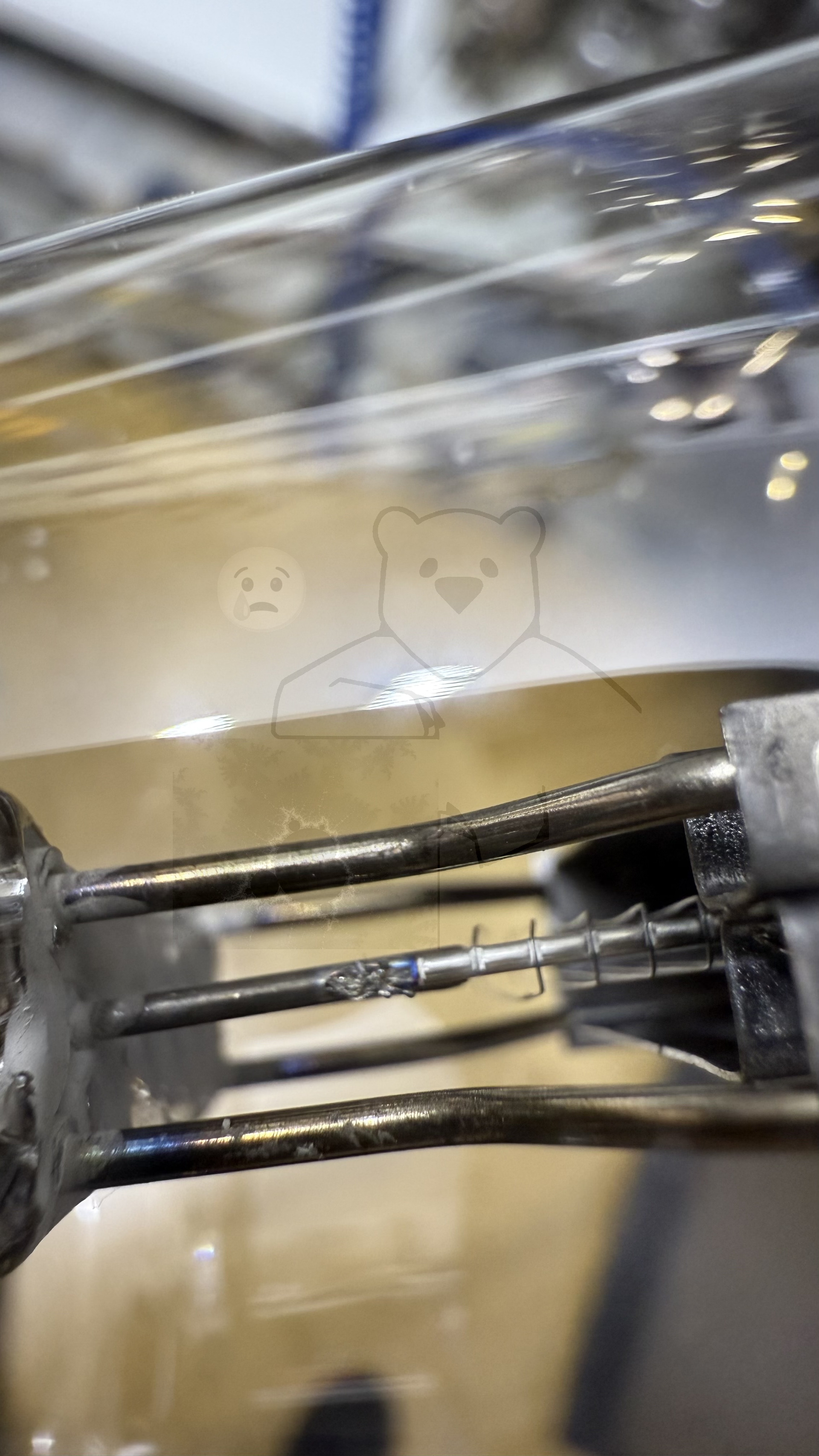

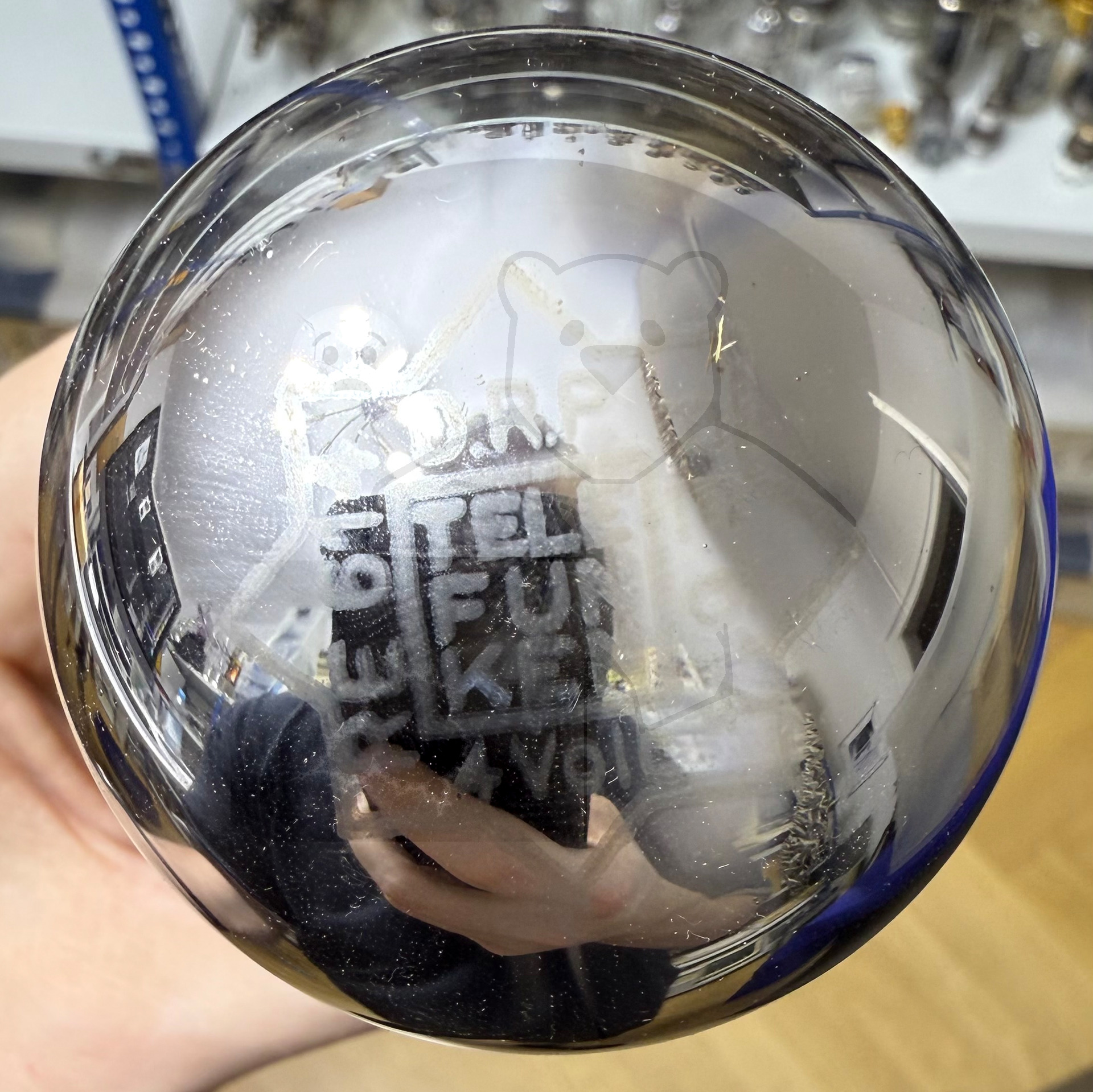

Daten und Bilder der Röhre: RE614

🔎 Beschreibung der Röhre: RE614 Inventarnummer: 08304

Name	→ RE614
Vergleichsname	→ U4H
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	82
Ätz- Produktionscode	SP
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S136b

🔎 Beschreibung der Systeme für die Röhre: RE614

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE614

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: RE614
Pruefkarte RE614 - Neuberger RPM370 Roehrenmessgeraet.pdf (235 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
