Daten und Bilder der Röhre: RENS1214

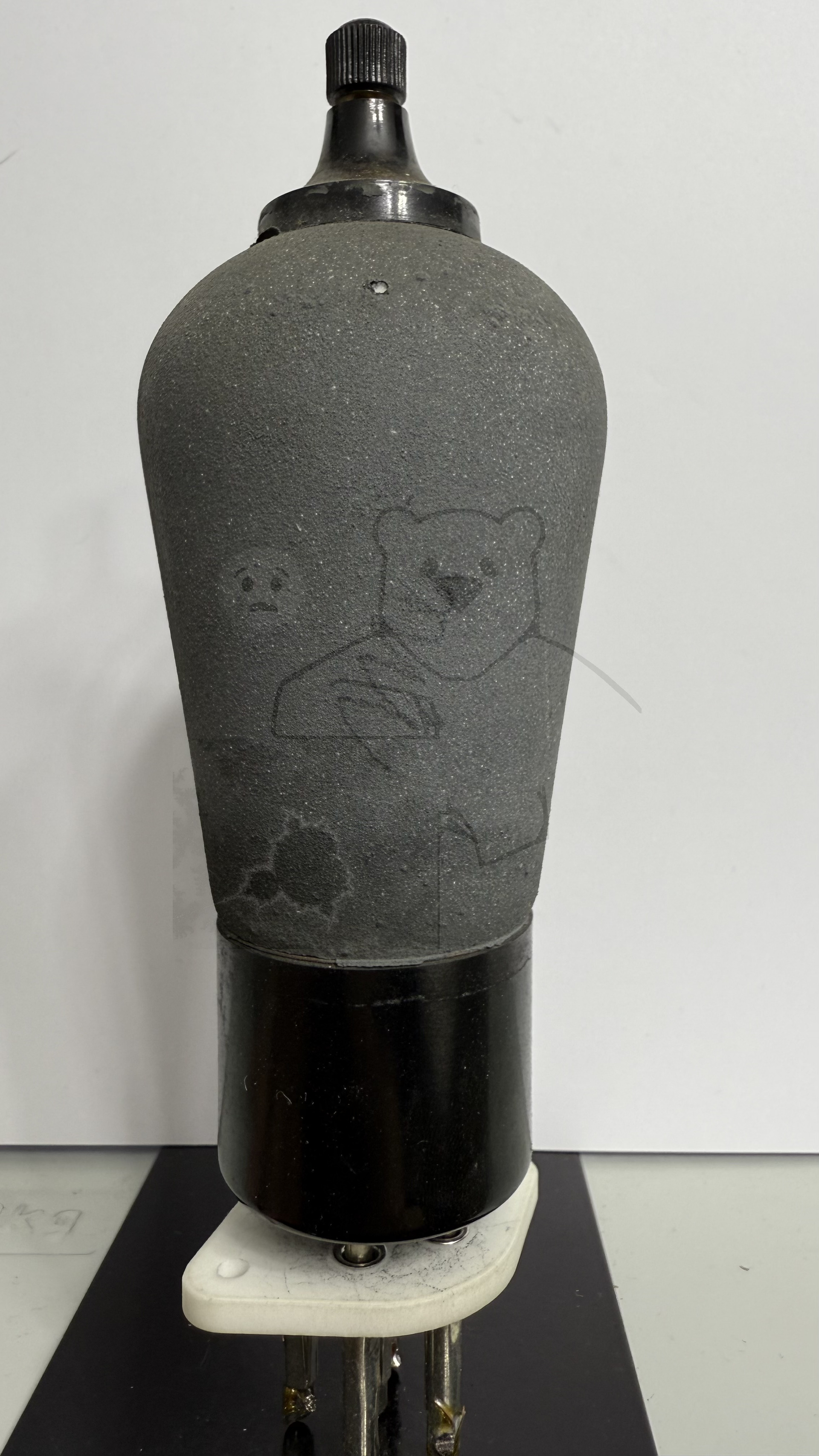

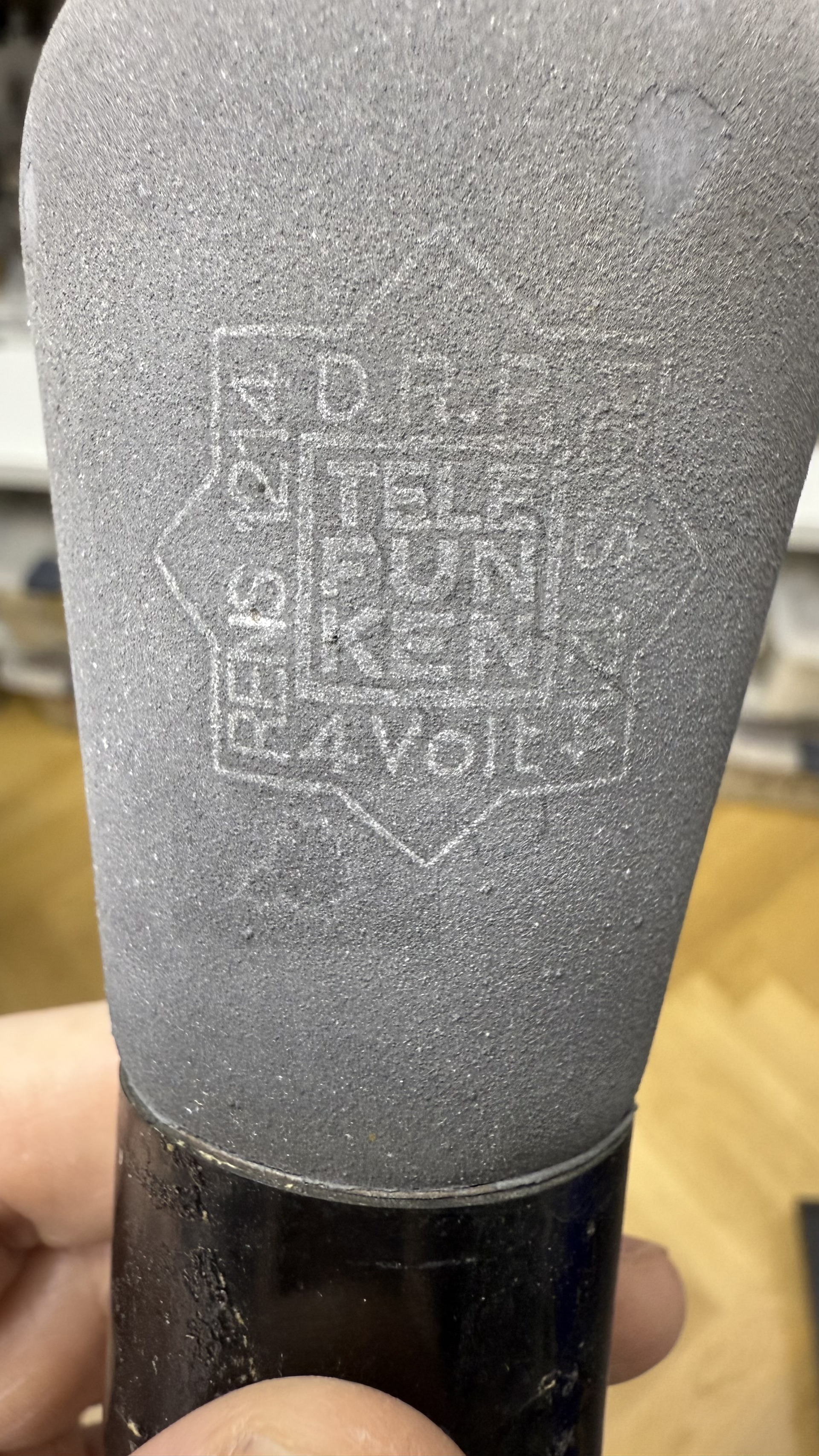

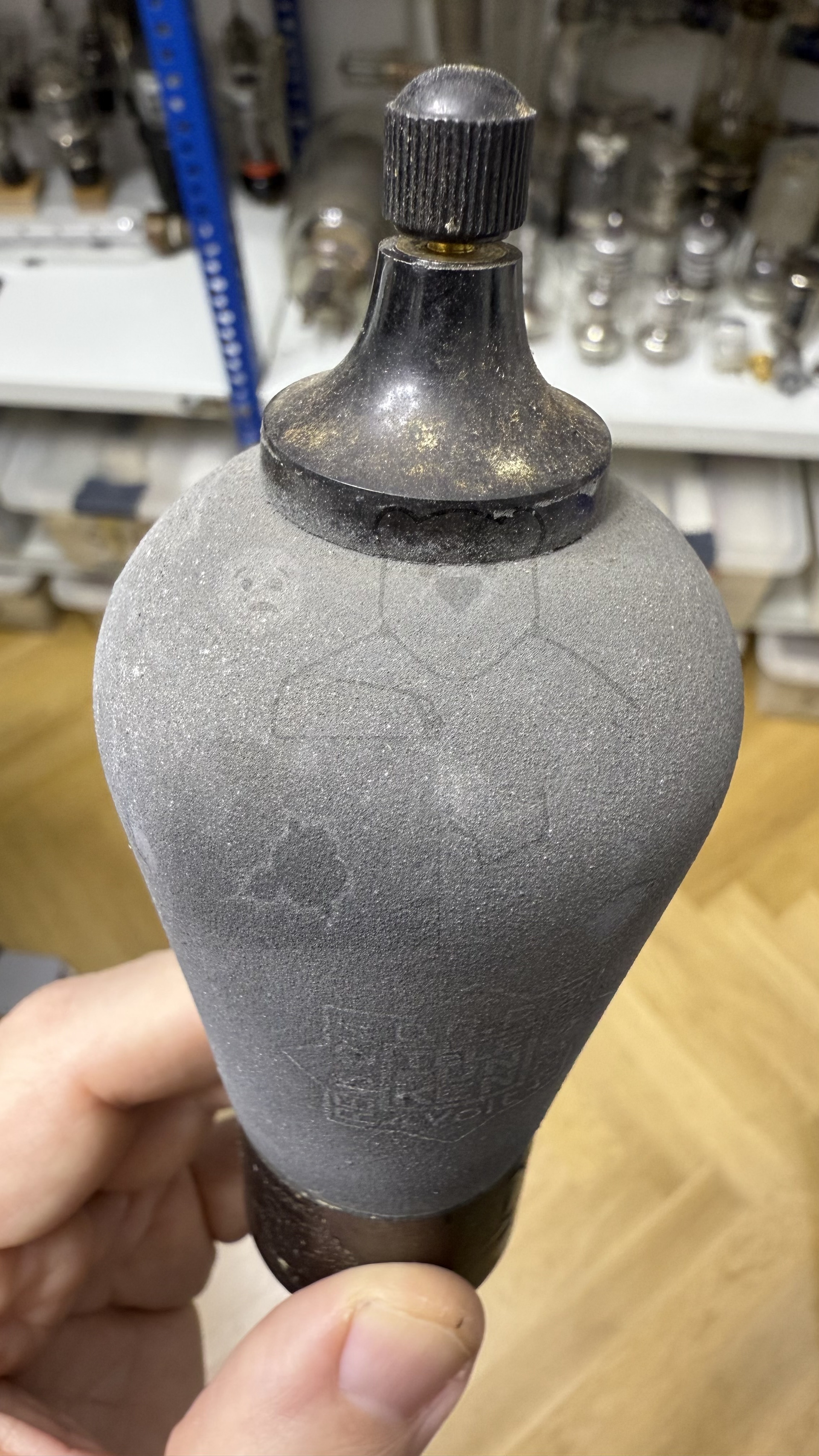

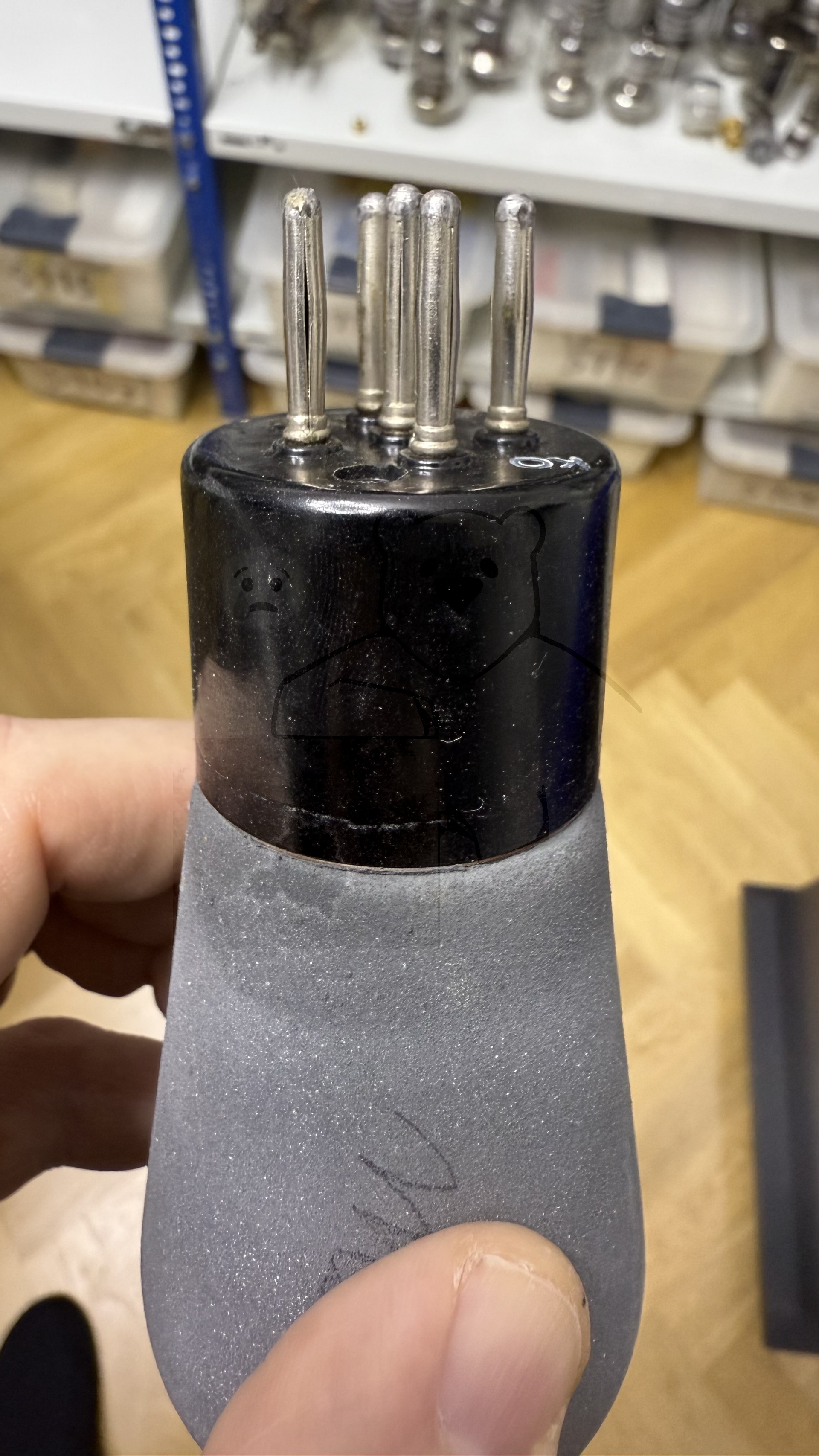

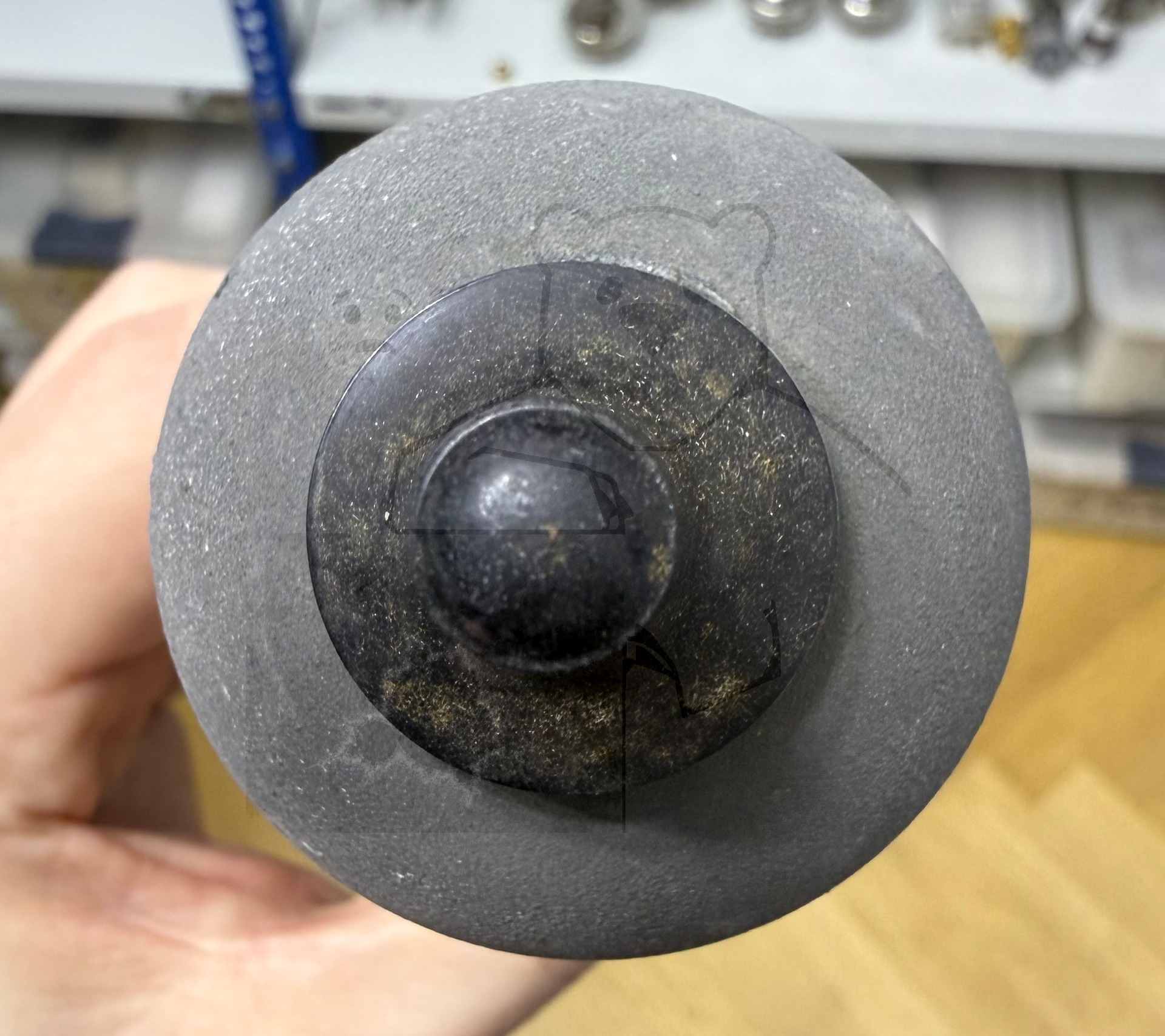

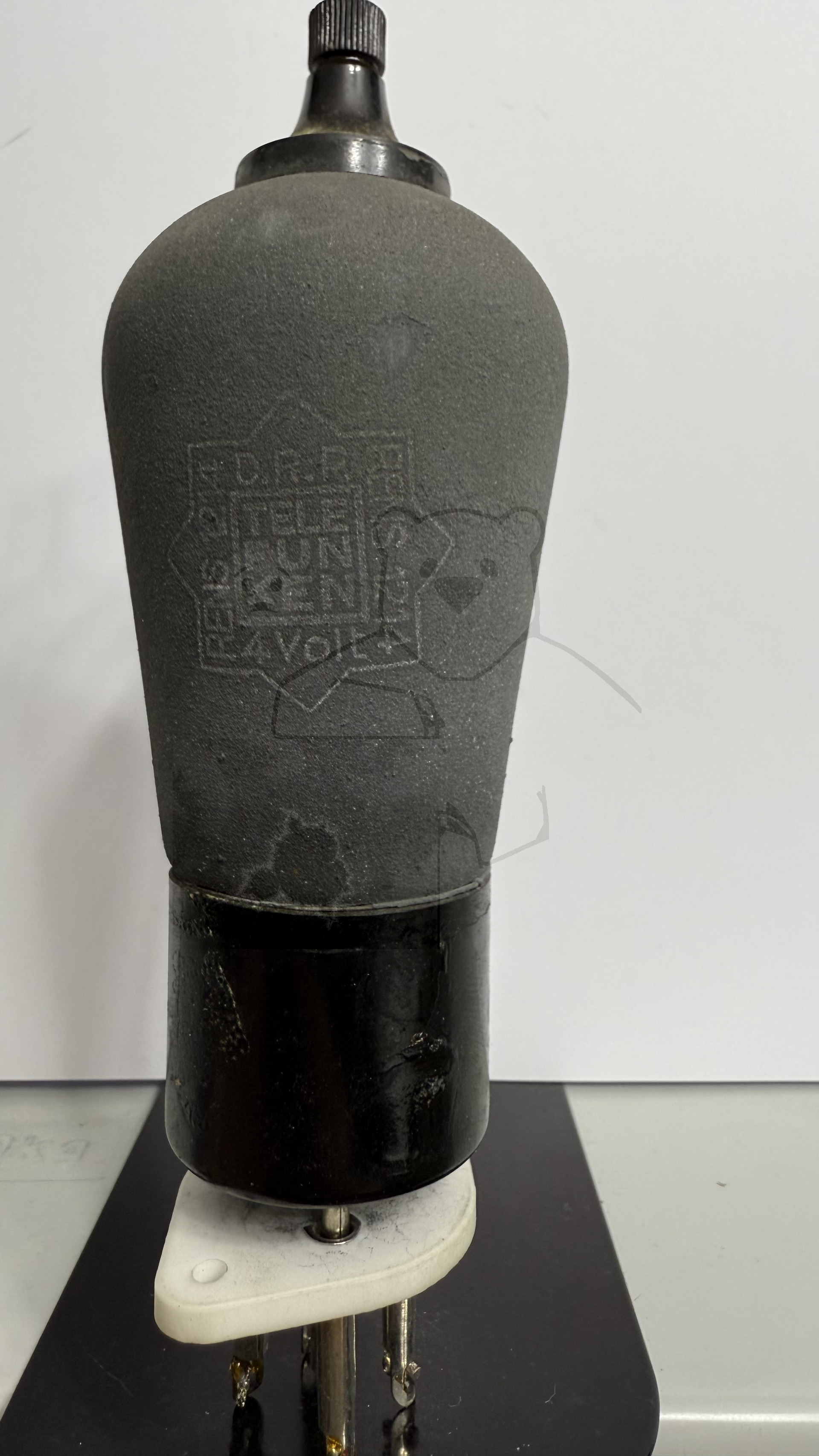

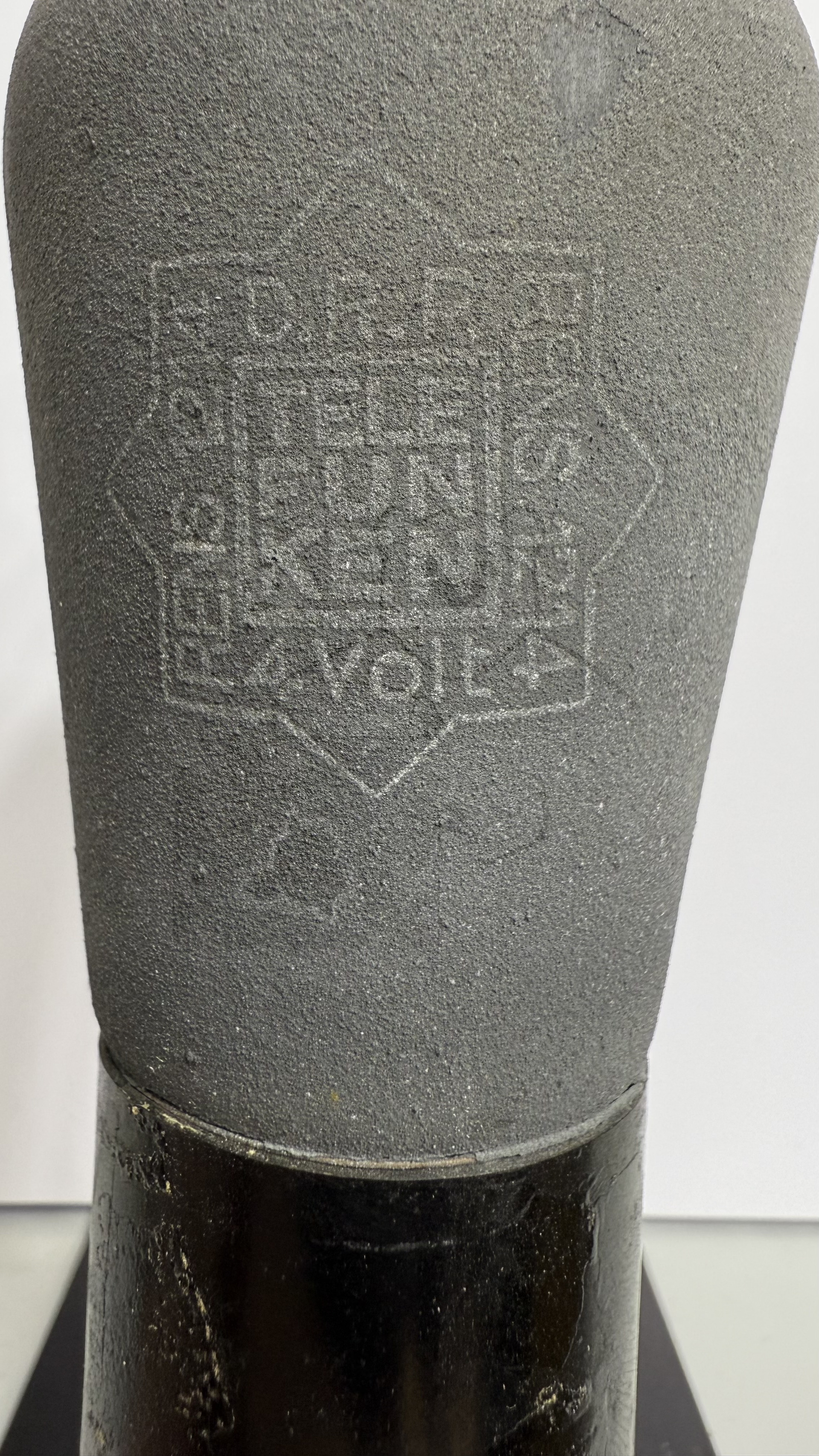

🔎 Beschreibung der Röhre: RENS1214 Inventarnummer: 08296

Name	→ RENS1214
Vergleichsname	→ LAS317
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	KO
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S135

🔎 Beschreibung der Systeme für die Röhre: RENS1214

	System 1
Kathode	5
Gitter 1	2
Gitter 2	4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Hochfrequenzverstaerker, Regelbar

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RENS1214

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: RENS1214
Datenblatt RENS1214 Telefunken Version 1.pdf (476 kB)
Datenblatt RENS1214 Telefunken Version 2 [www.tubedata.info].pdf (185 kB)
Datenblatt RENS1214 Telefunken Version 3.pdf (740 kB)
Pruefkarte RENS1214 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte RENS1214 RENS1264 RENS1274 RENS1284 H4125D H4111D H4115D H4128D AS4104 AS4120 AS4125 HP4101 HP4100 E445 E452T E455 E446 - Funke W19 Roehrenpruefer.pdf (185 kB)
