Daten und Bilder der Röhre: UL12

🔎 Beschreibung der Röhre: UL12 Inventarnummer: 08293

Name	→ UL12
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	60
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp

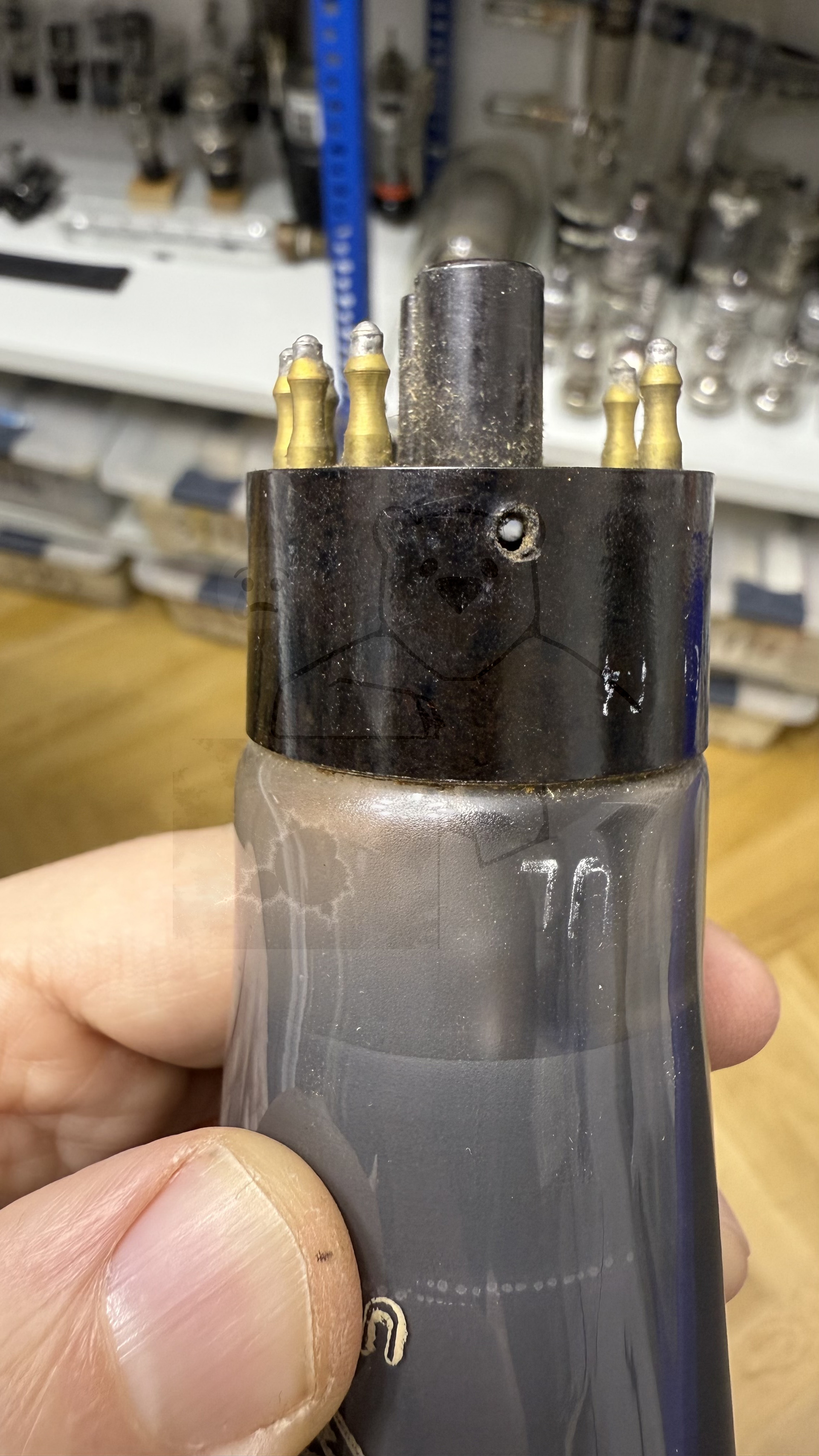

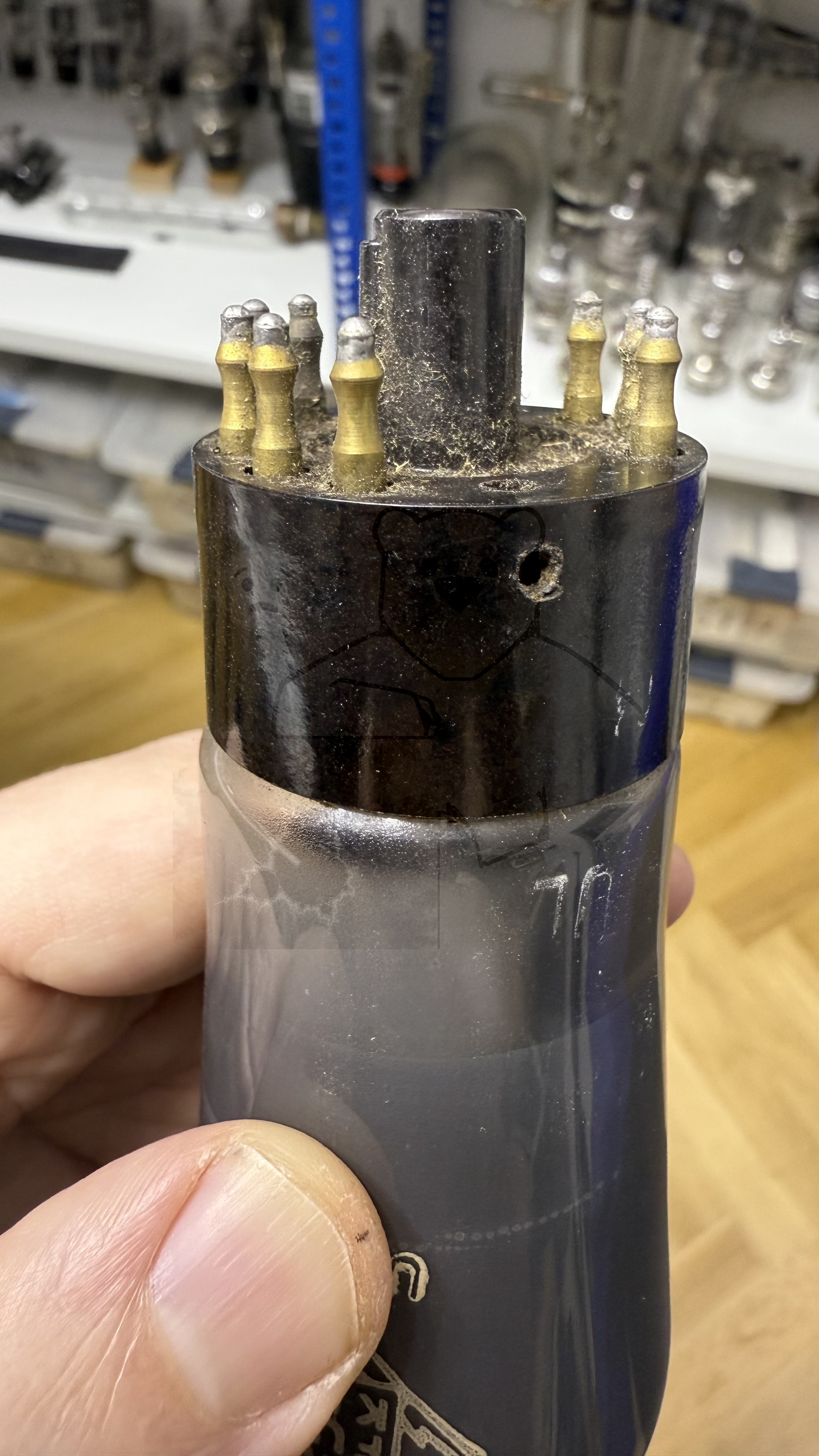

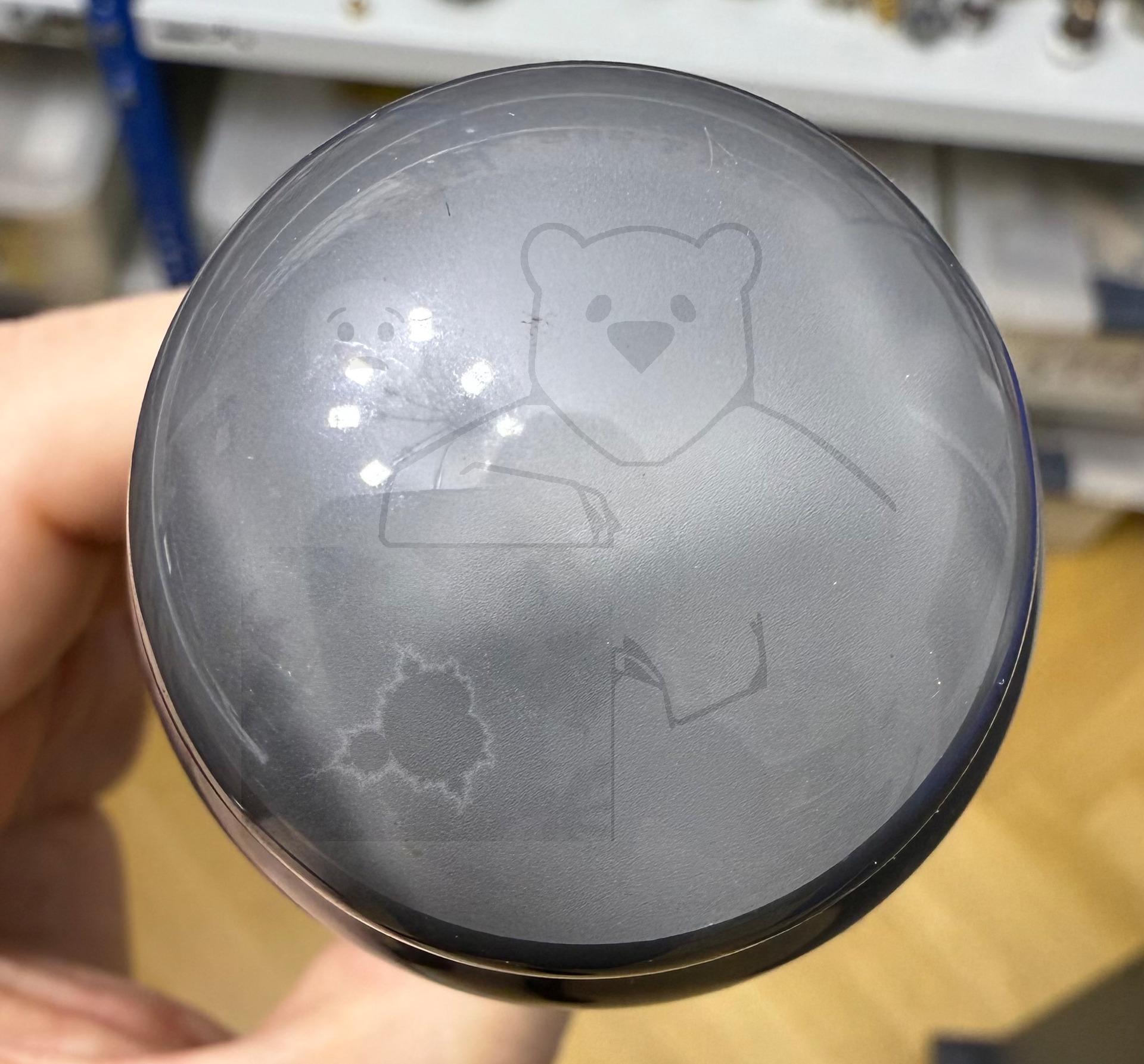

Informationen	Der Kolben der Röhre besteht aus Opalglas und der Sockel wurde durchbohrt - Warum? 31/41
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S135

🔎 Beschreibung der Systeme für die Röhre: UL12

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UL12

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UL12
Anwendung UL12 Philips.pdf (100 kB)
Datenblatt UL12 Telefunken [www.tubedata.info].pdf (323 kB)
Pruefkarte UL12 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte UL12 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
