đ Beschreibung der Röhre: LG11 Inventarnummer: 08284
| Name | â LG11 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,8 |
| Art der Heizung | Halb-Indirekt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht â Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | FruÌhe Metall-Keramik Scheibendiode |
| Informationen | |
| Kenn Nummer | 20-12 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | Heizfaden hat Durchgang, Emission nicht gemessen |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S43b |
đ Beschreibung der Systeme fĂŒr die Röhre: LG11
| System 1 | |
| Kathode | f |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | â Demodulator, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der LG11
Bildquelle: Huber und Richter, Stand der Metallkeramikröhrentechnik 1942-1943
đ Bilder der Röhre: LG11

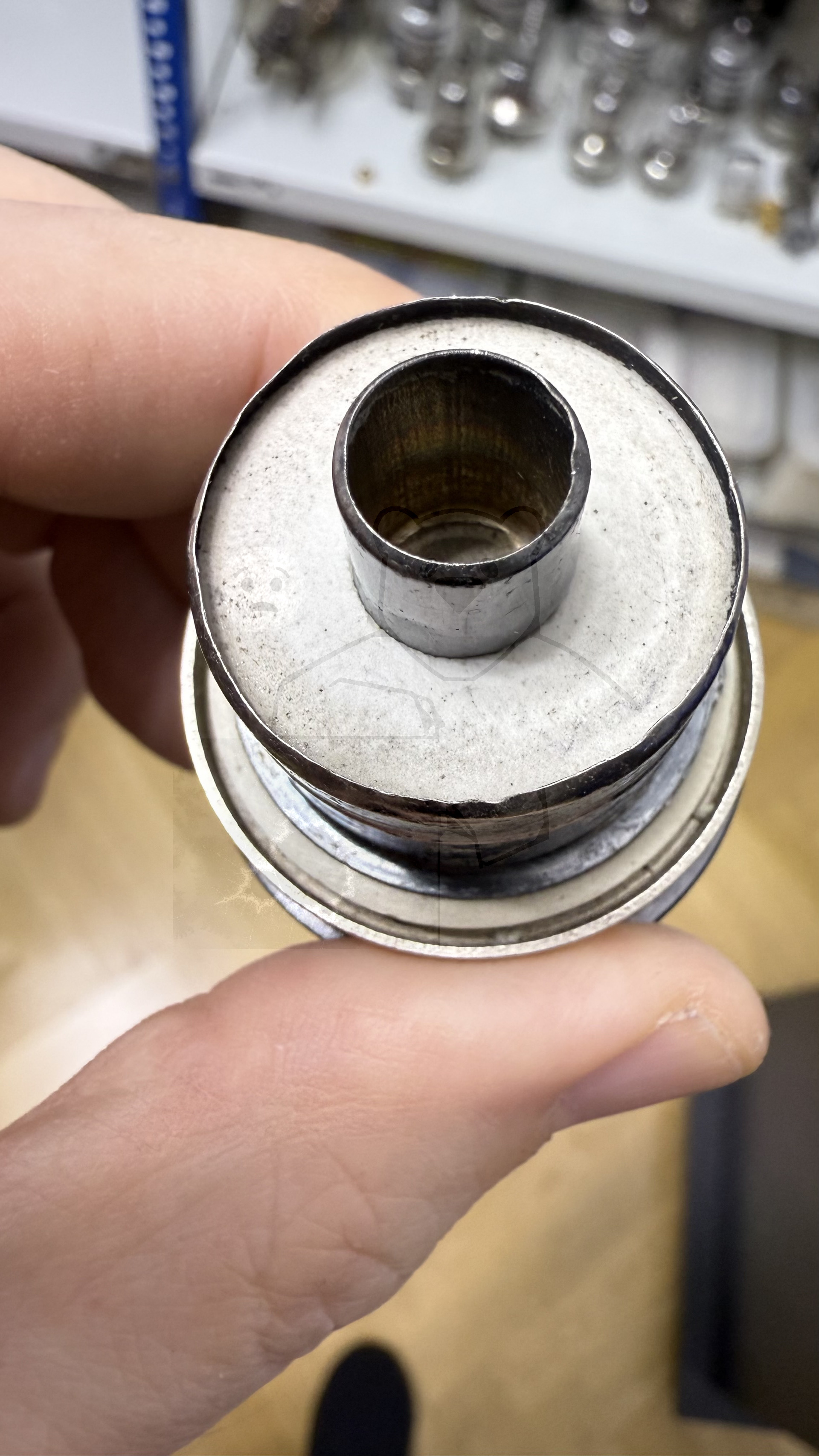

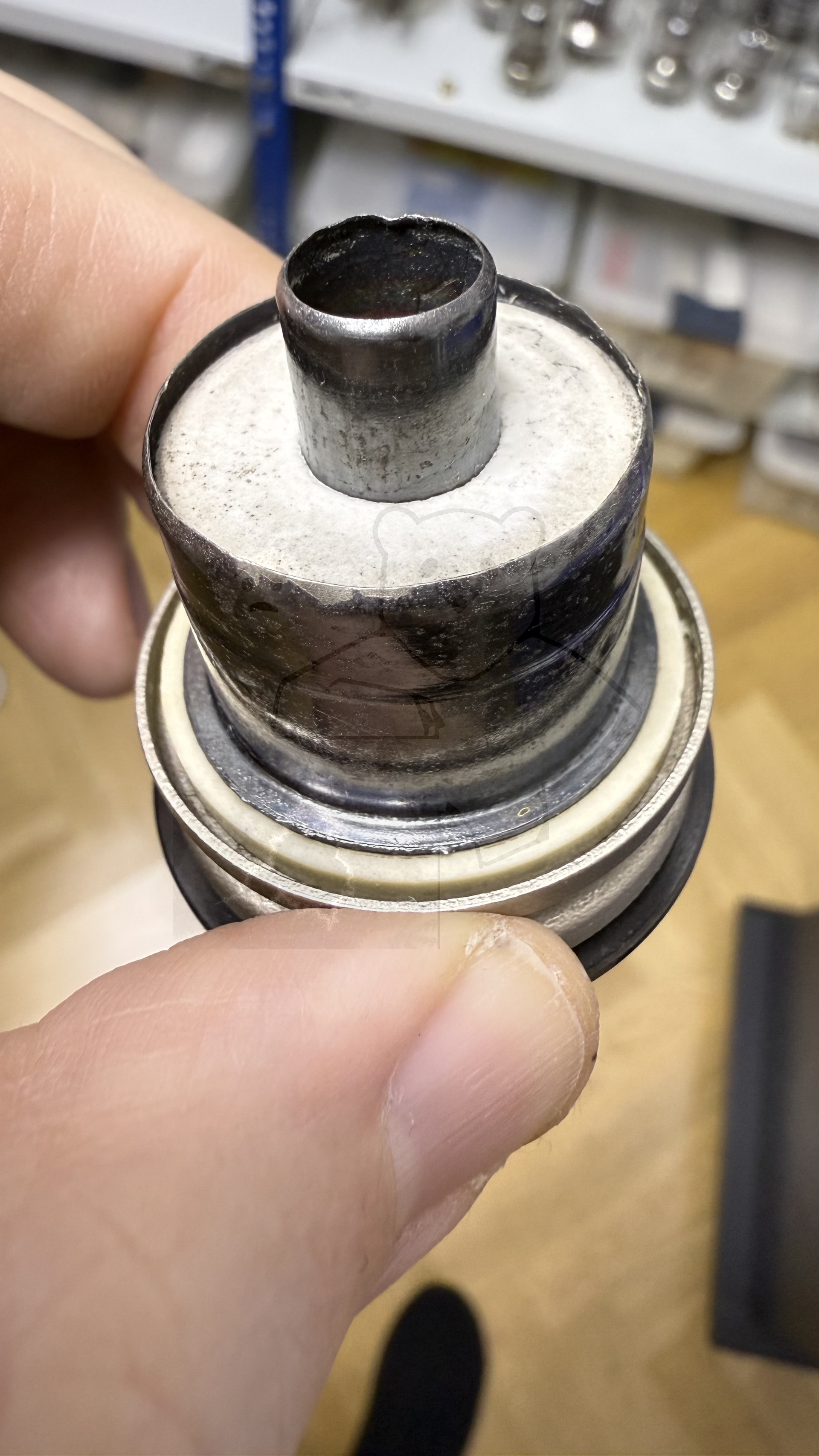

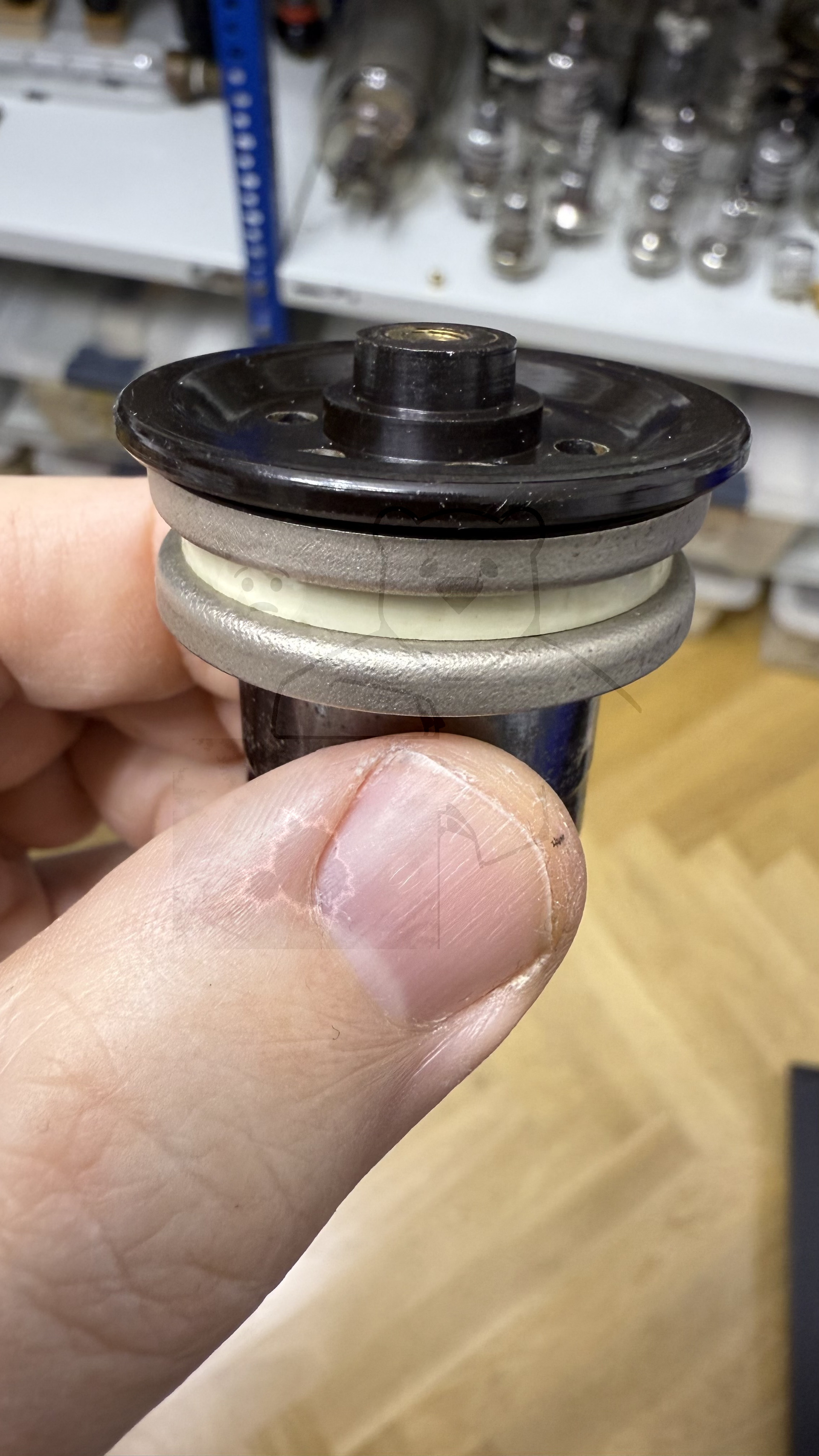

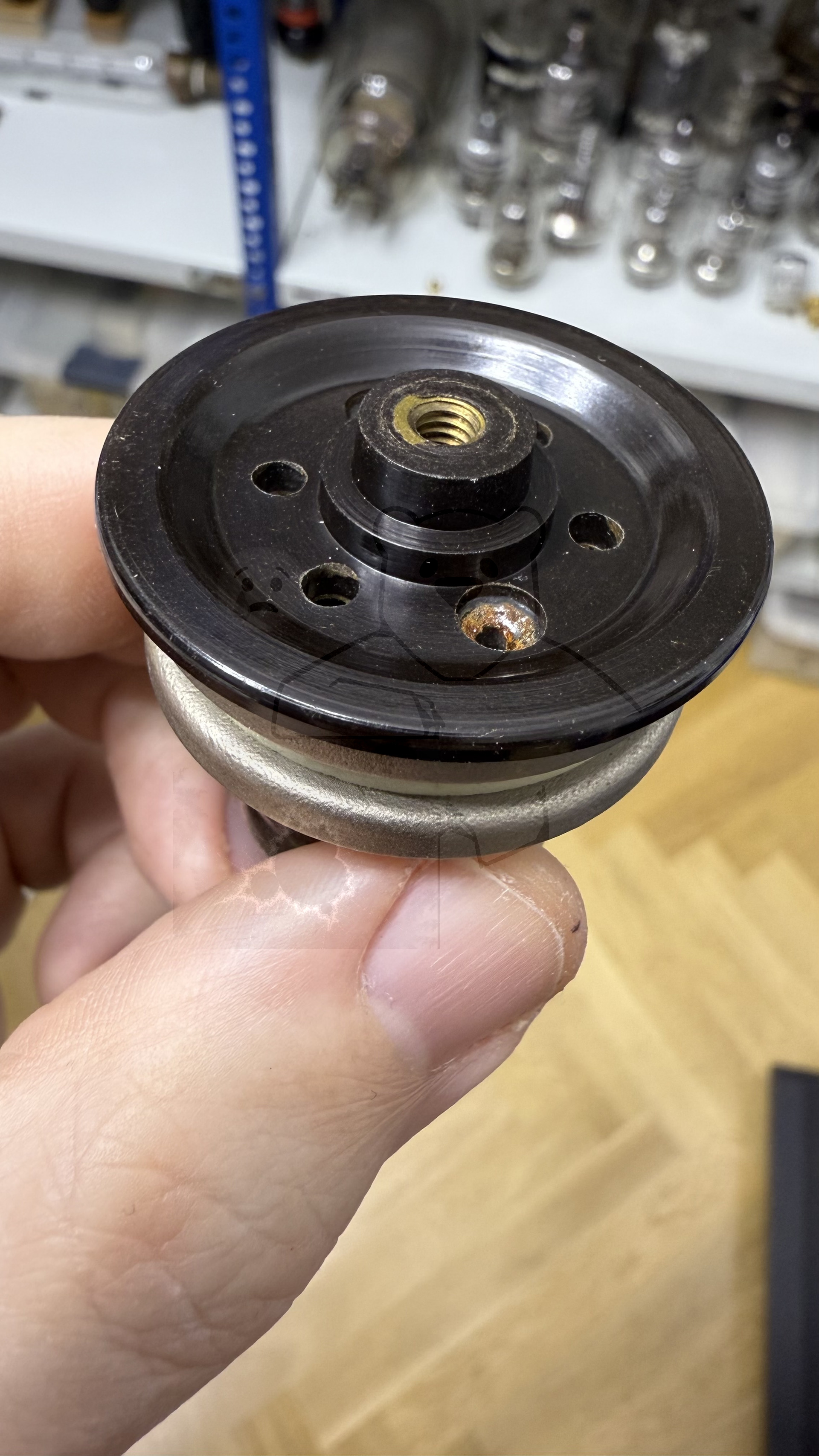

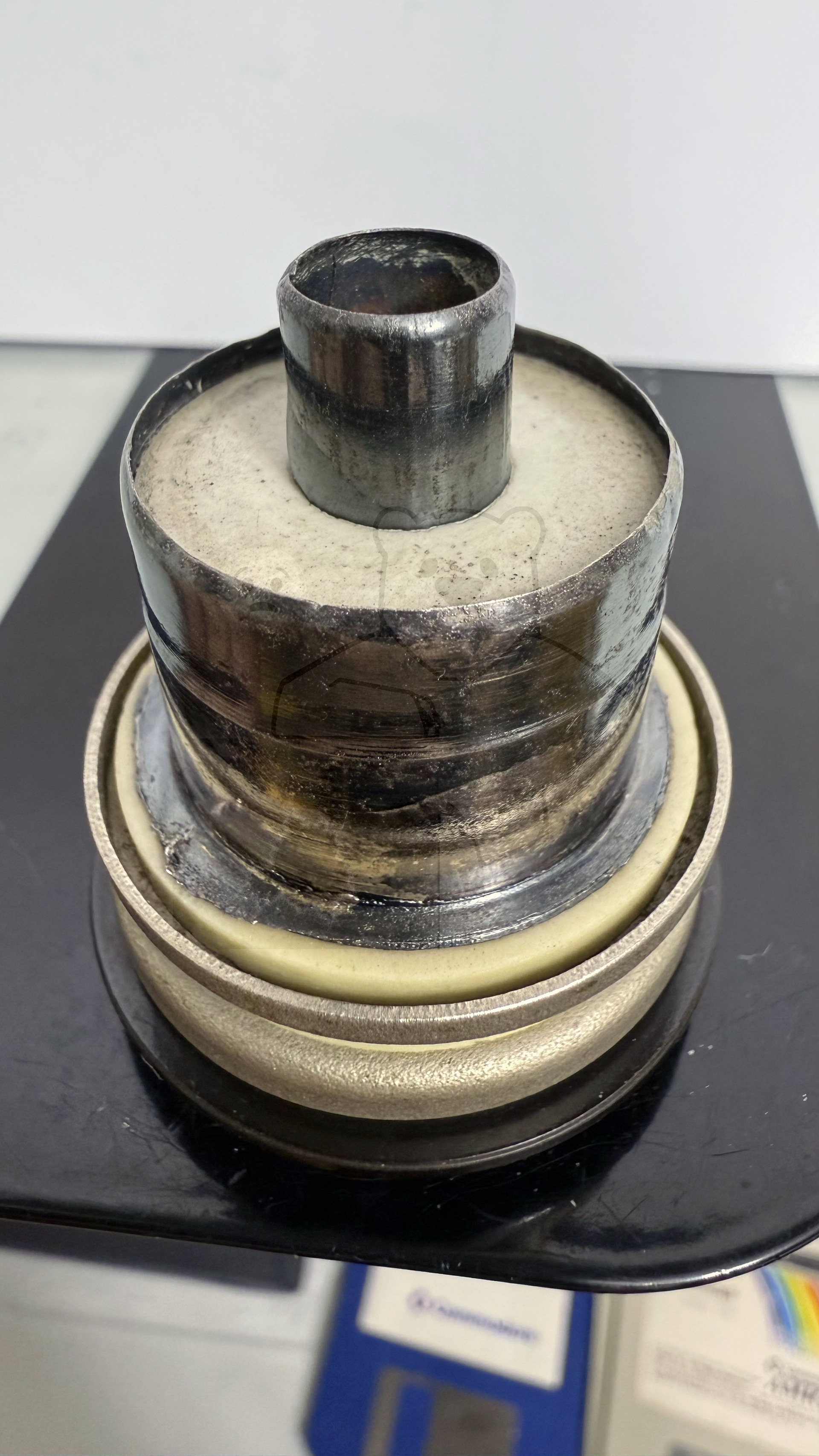

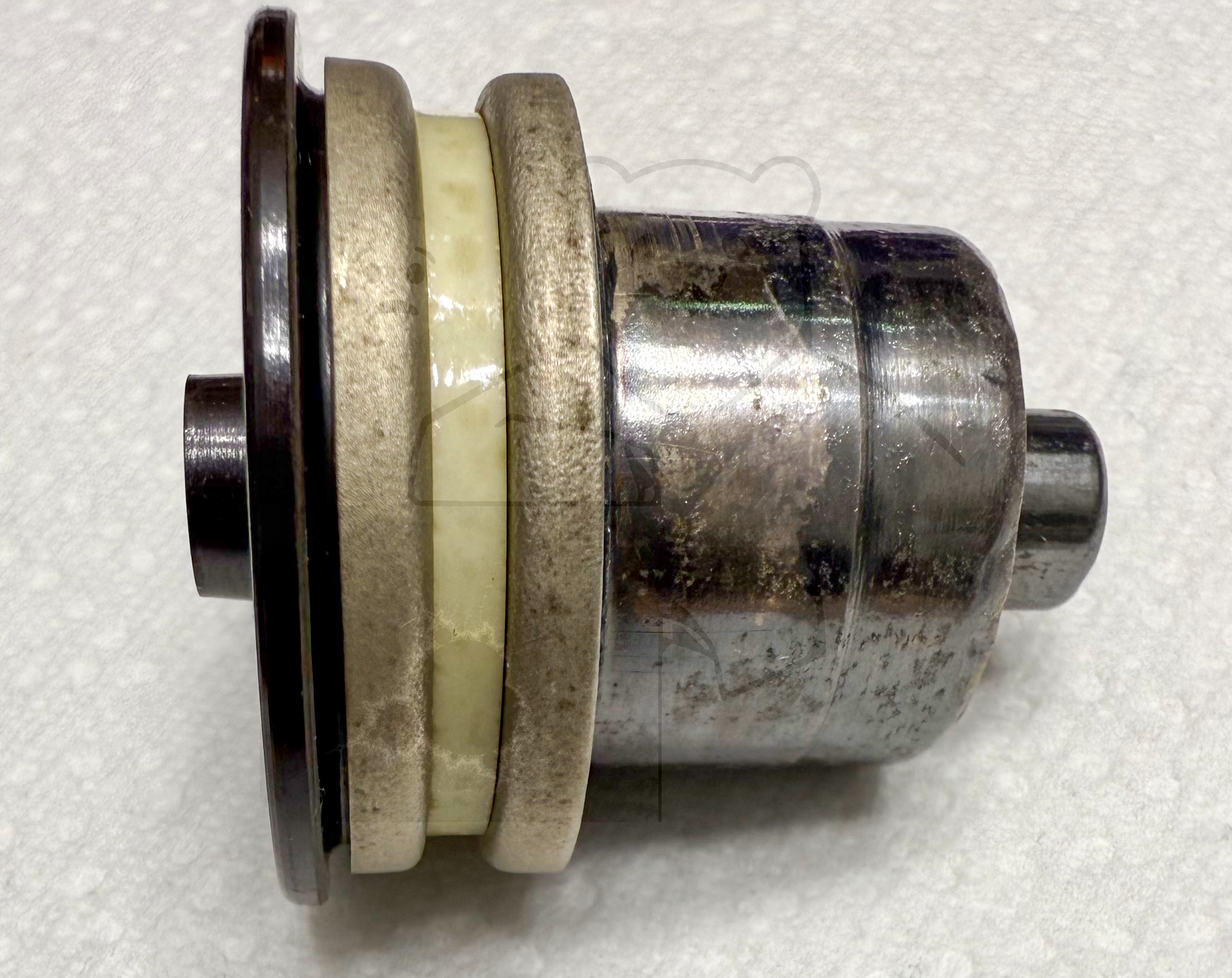

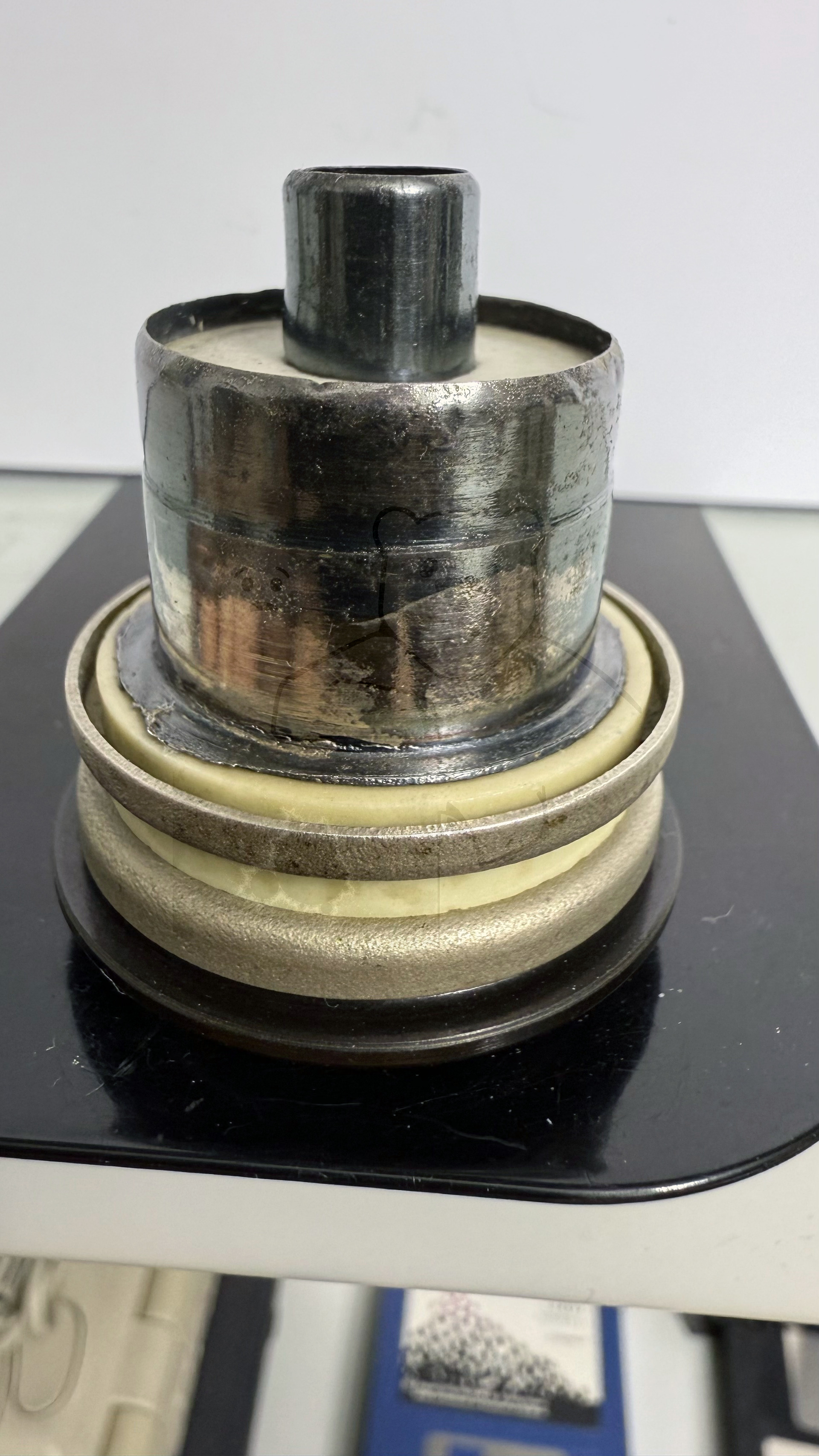

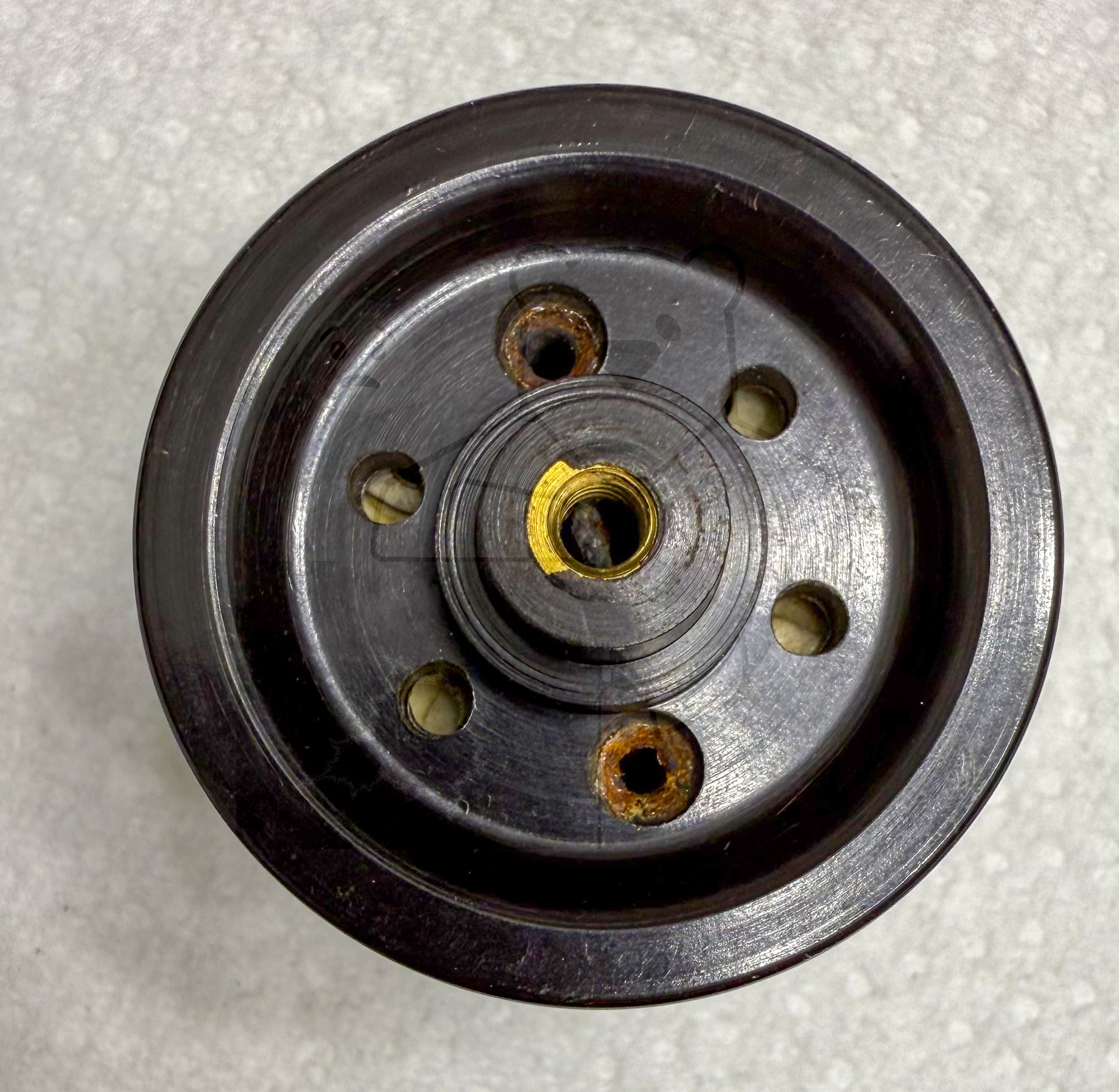

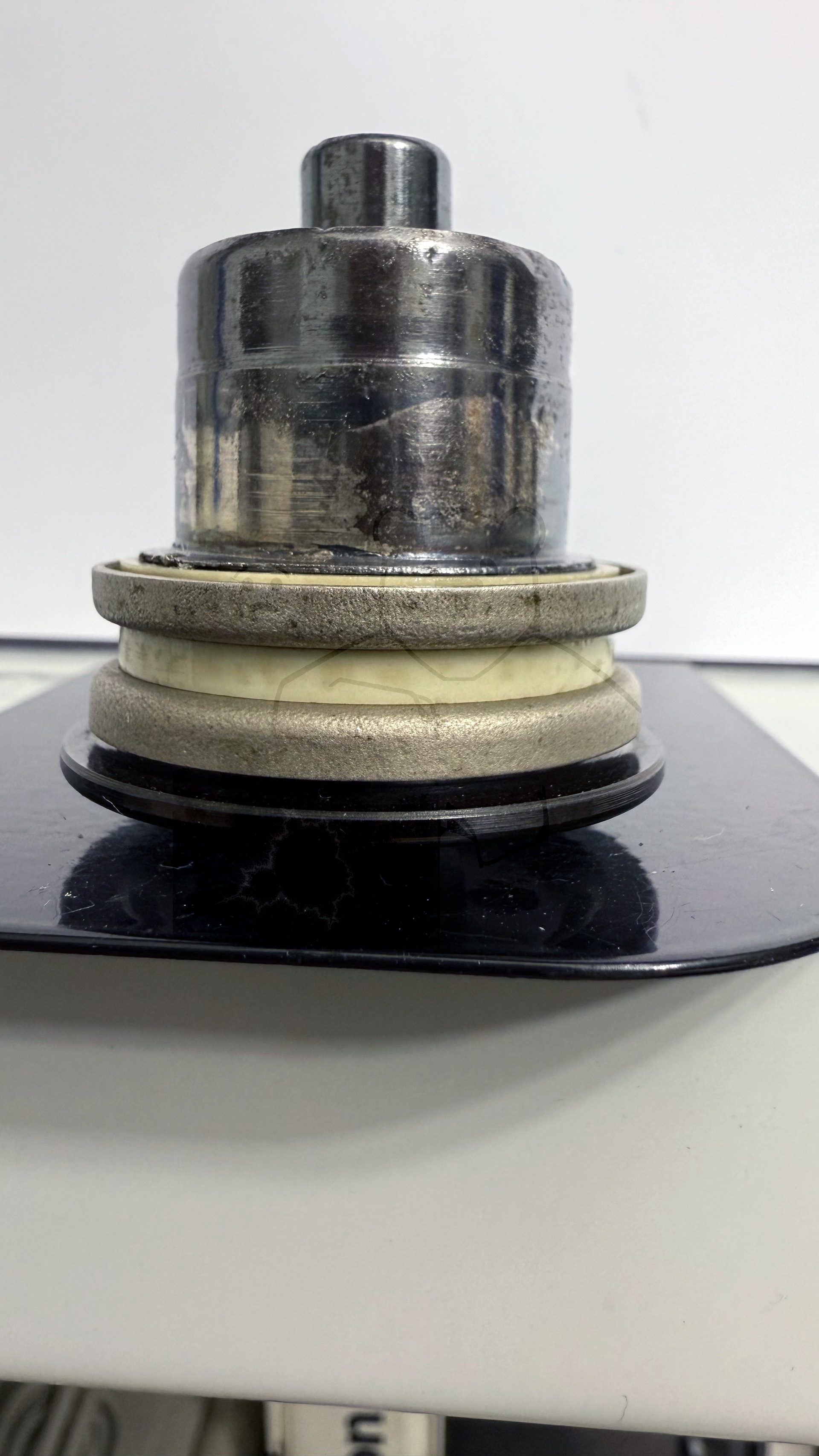

Röhre LG11 #8284 Bild 1
Röhre LG11 #8284 Bild 2
Röhre LG11 #8284 Bild 3
Röhre LG11 #8284 Bild 4
Röhre LG11 #8284 Bild 5

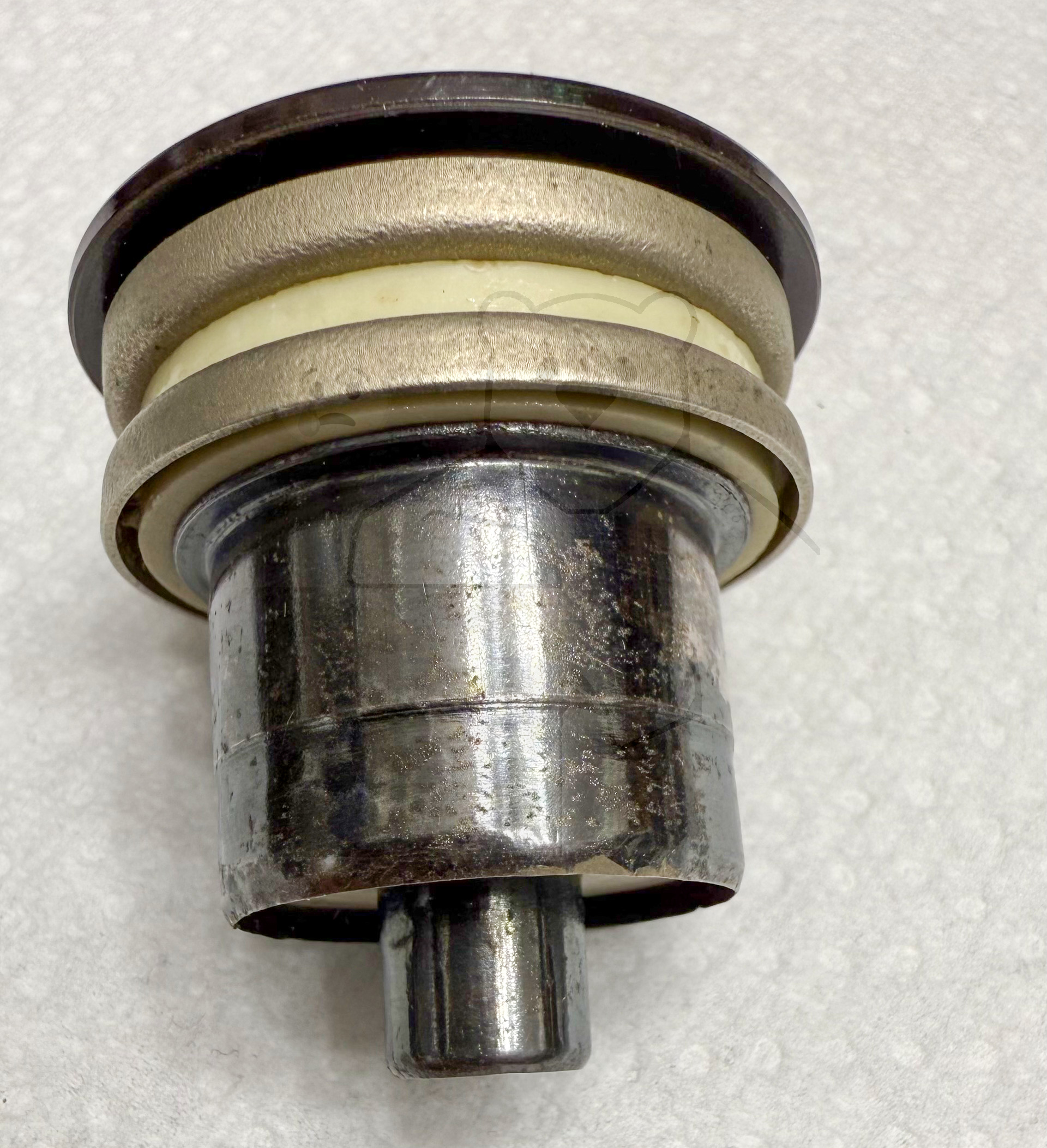

Röhre LG11 #8284 Bild 6
Röhre LG11 #8284 Bild 7

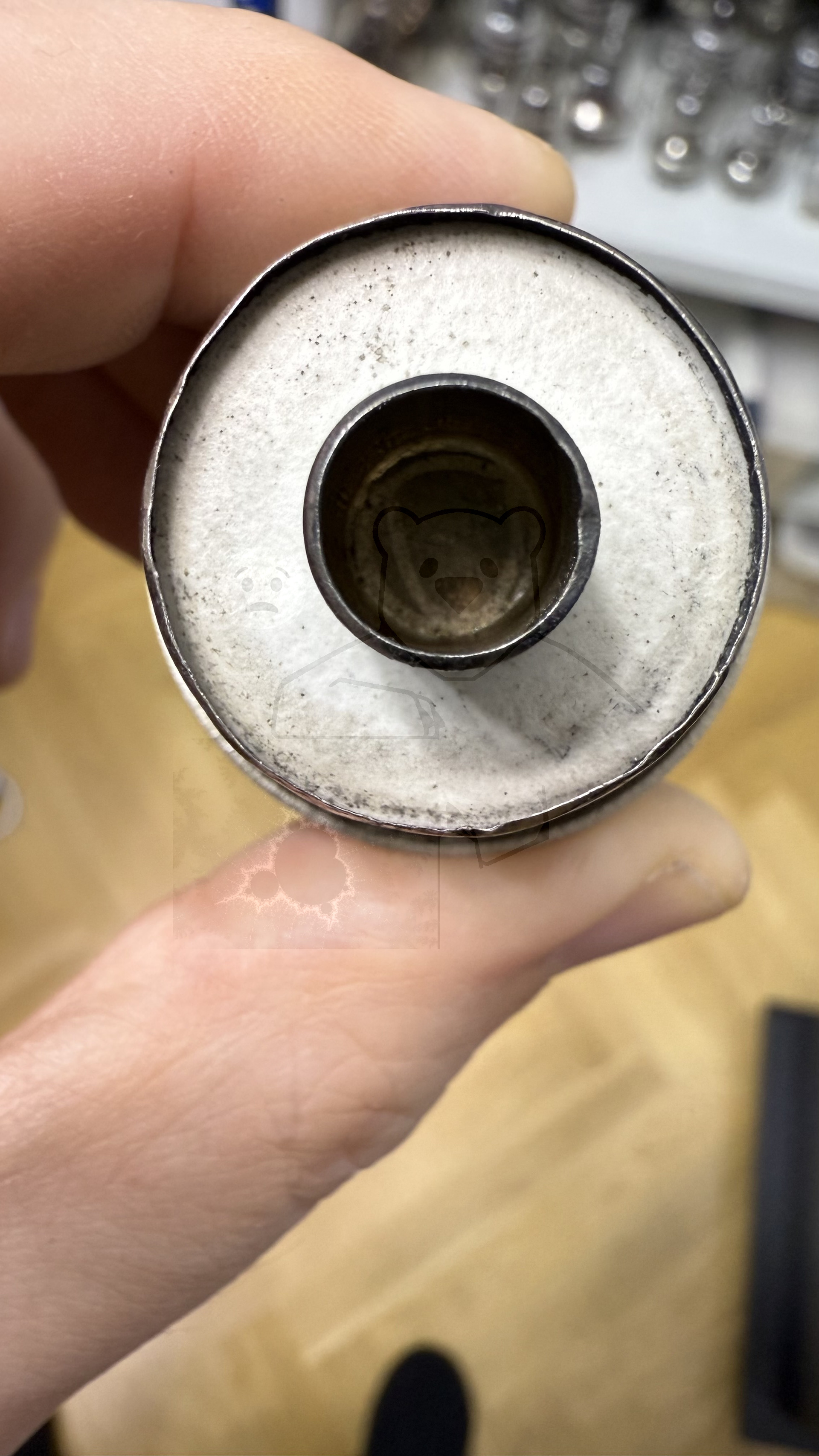

Röhre LG11 #8284 Bild 8

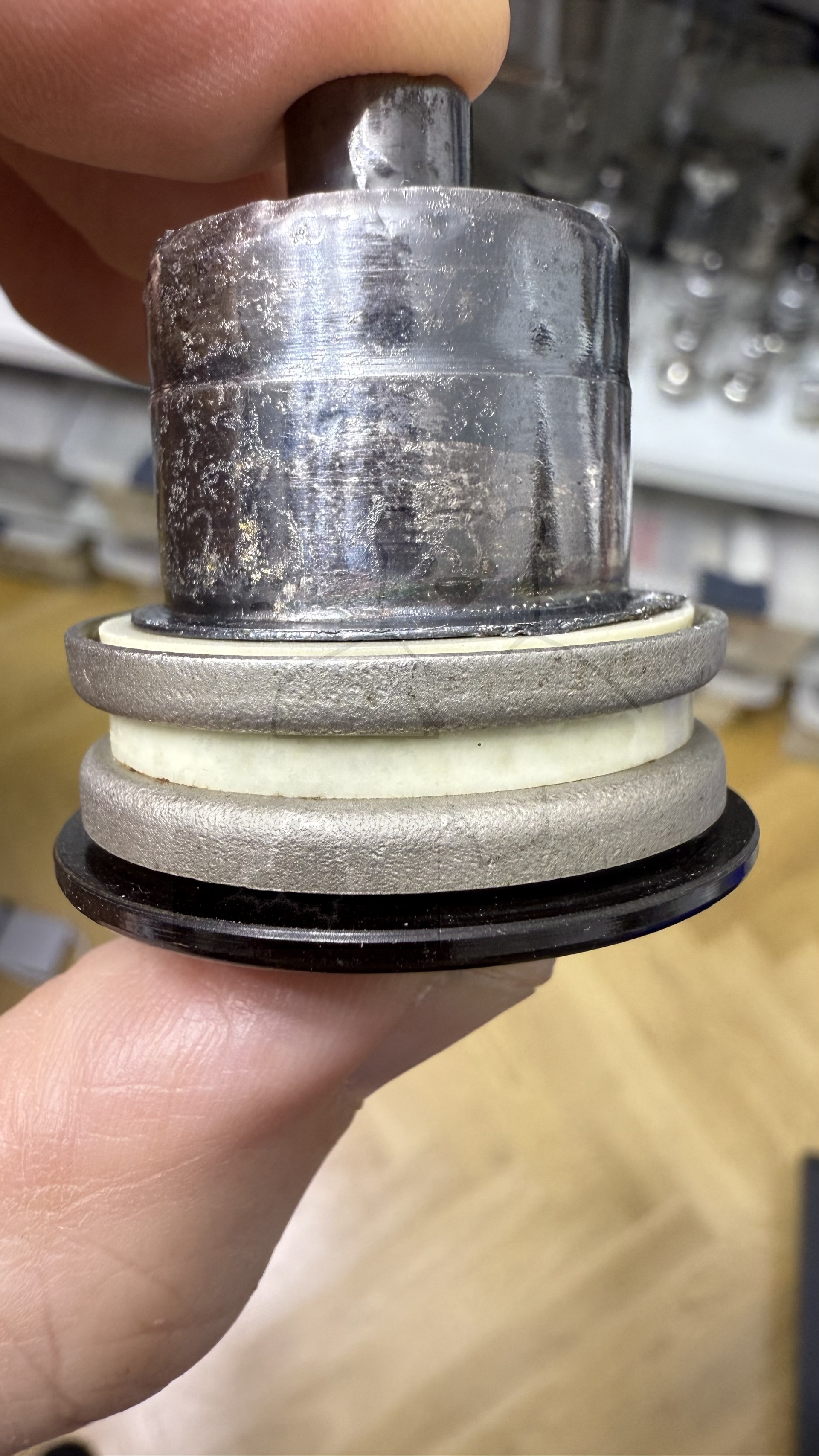

Röhre LG11 #8284 Bild 9

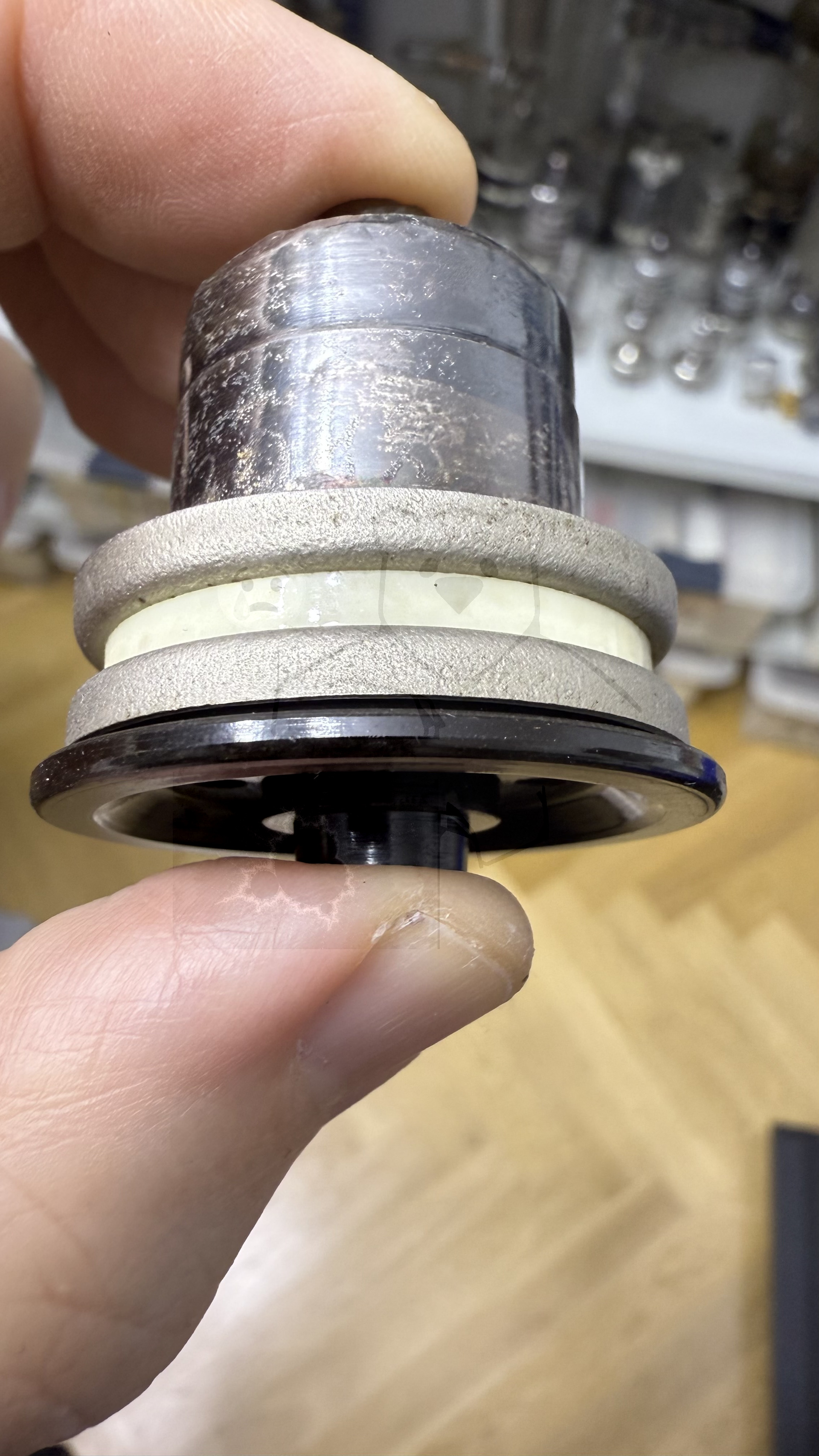

Röhre LG11 #8284 Bild 10

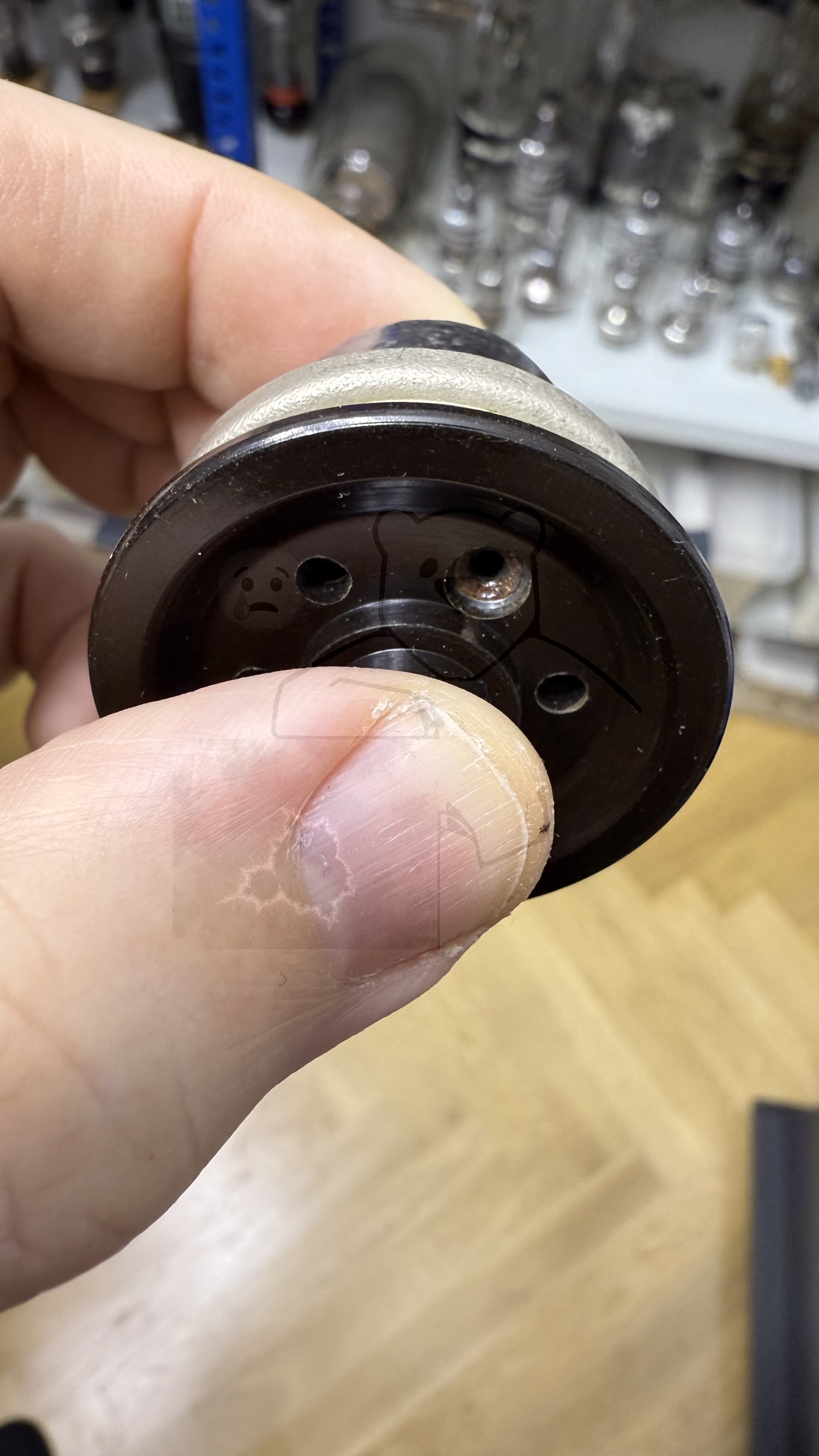

Röhre LG11 #8284 Bild 11

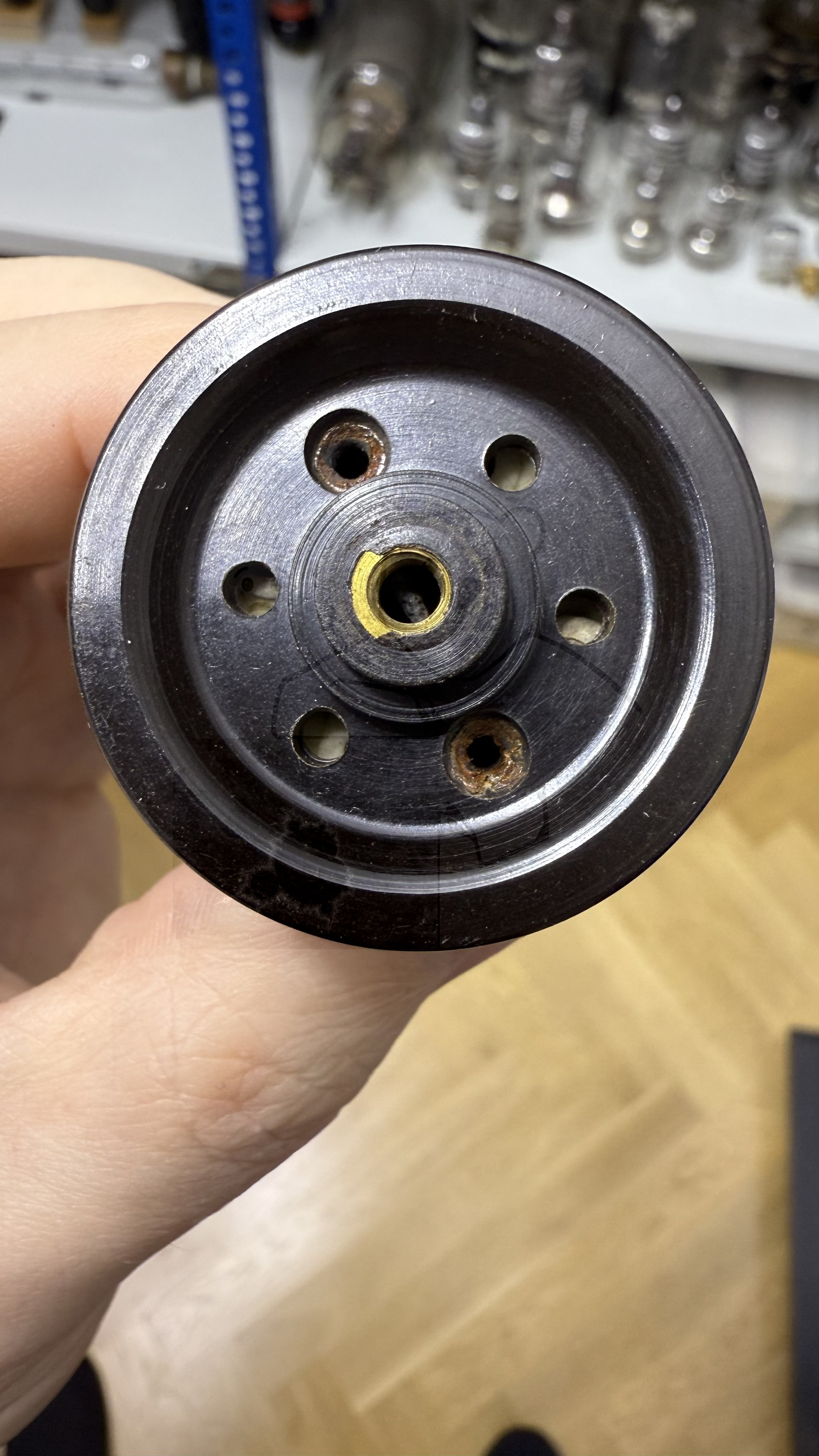

Röhre LG11 #8284 Bild 12
