Daten und Bilder der Röhre: 6U7G

🔎 Beschreibung der Röhre: 6U7G Inventarnummer: 08283

Name	→ 6U7G 📺 Mit Video
Vergleichsname
Hersteller	→ Arcturos Radio Tube
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp	Röhre hat einen blauen Glaskolben
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

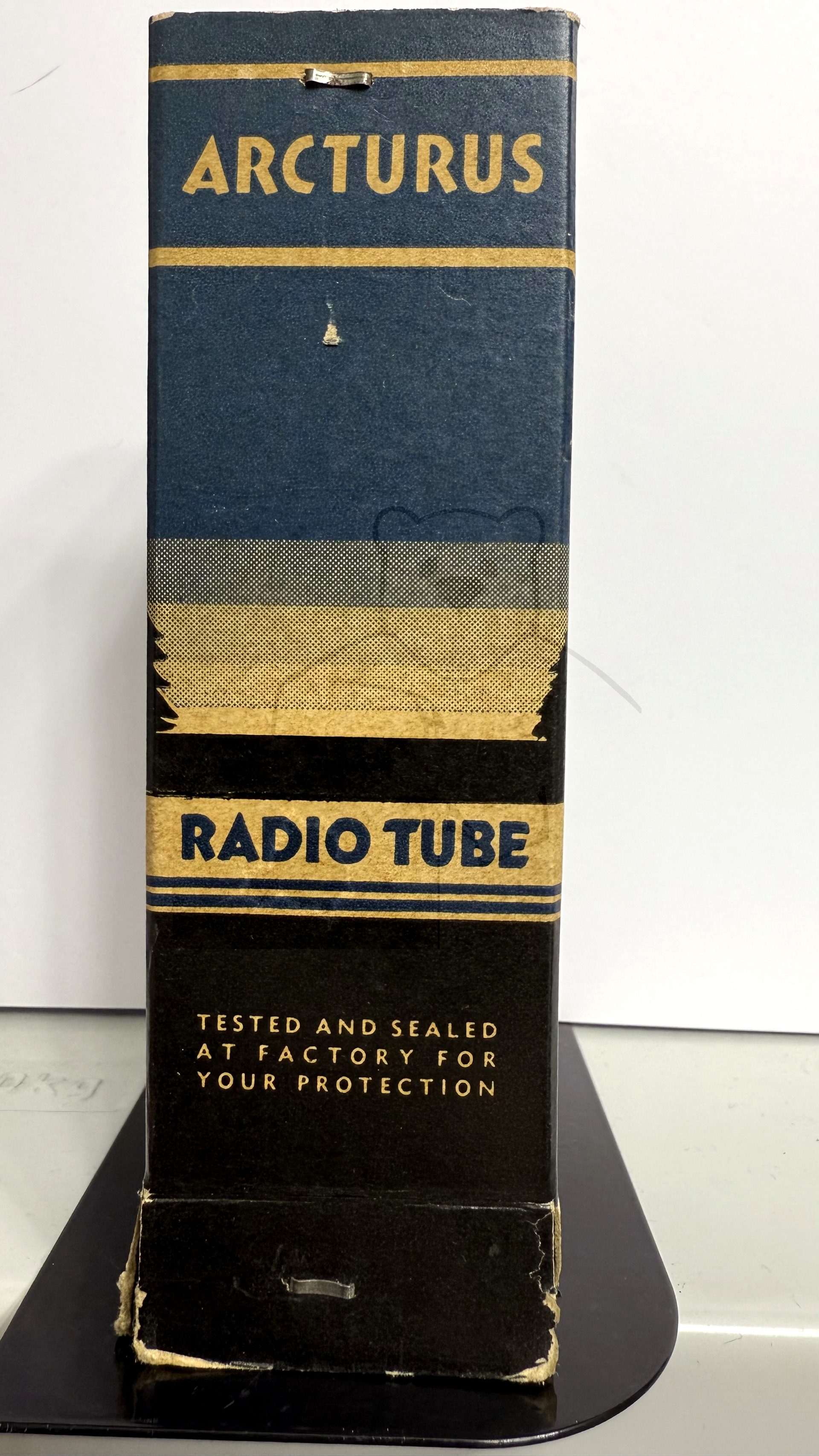

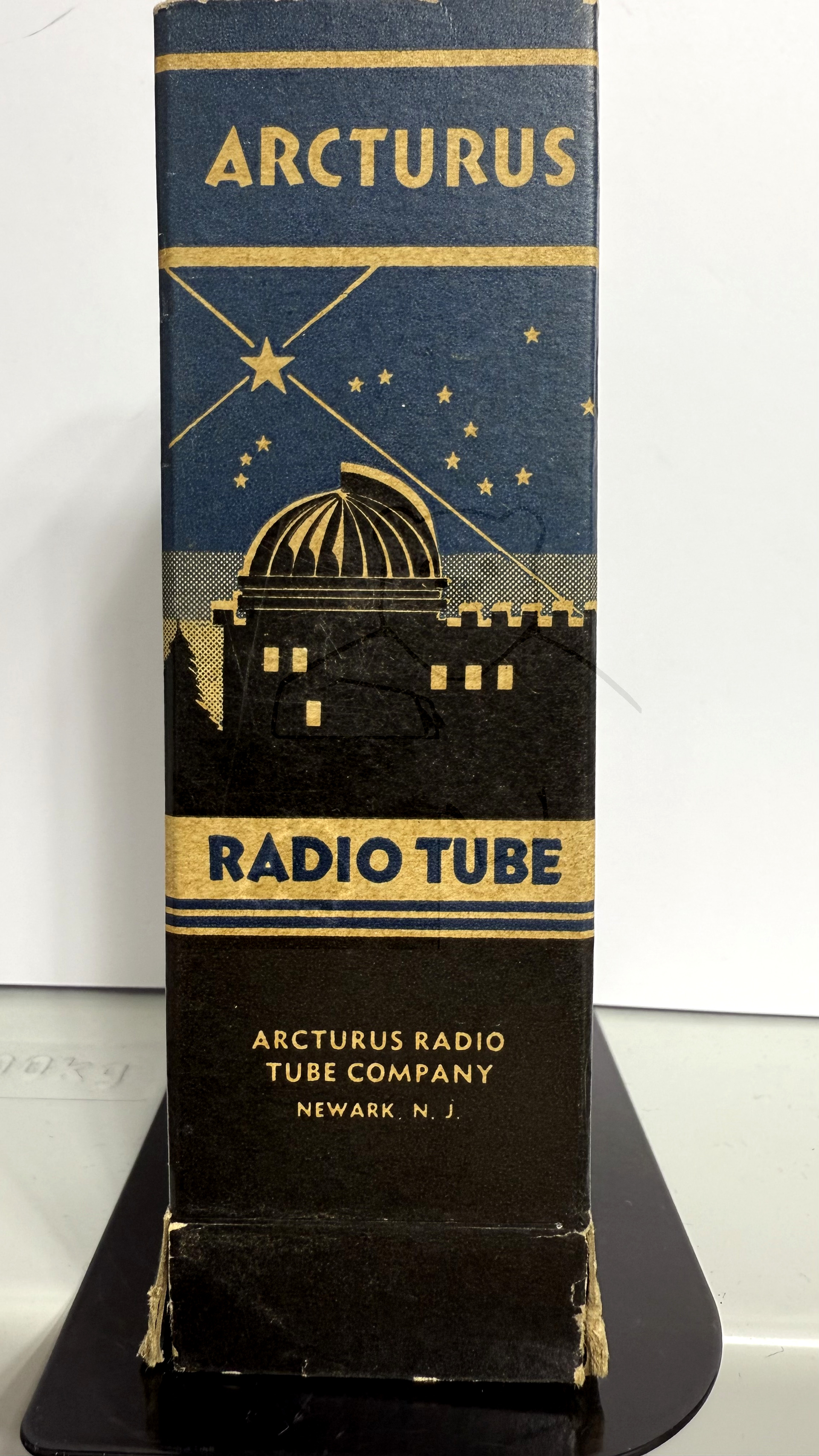

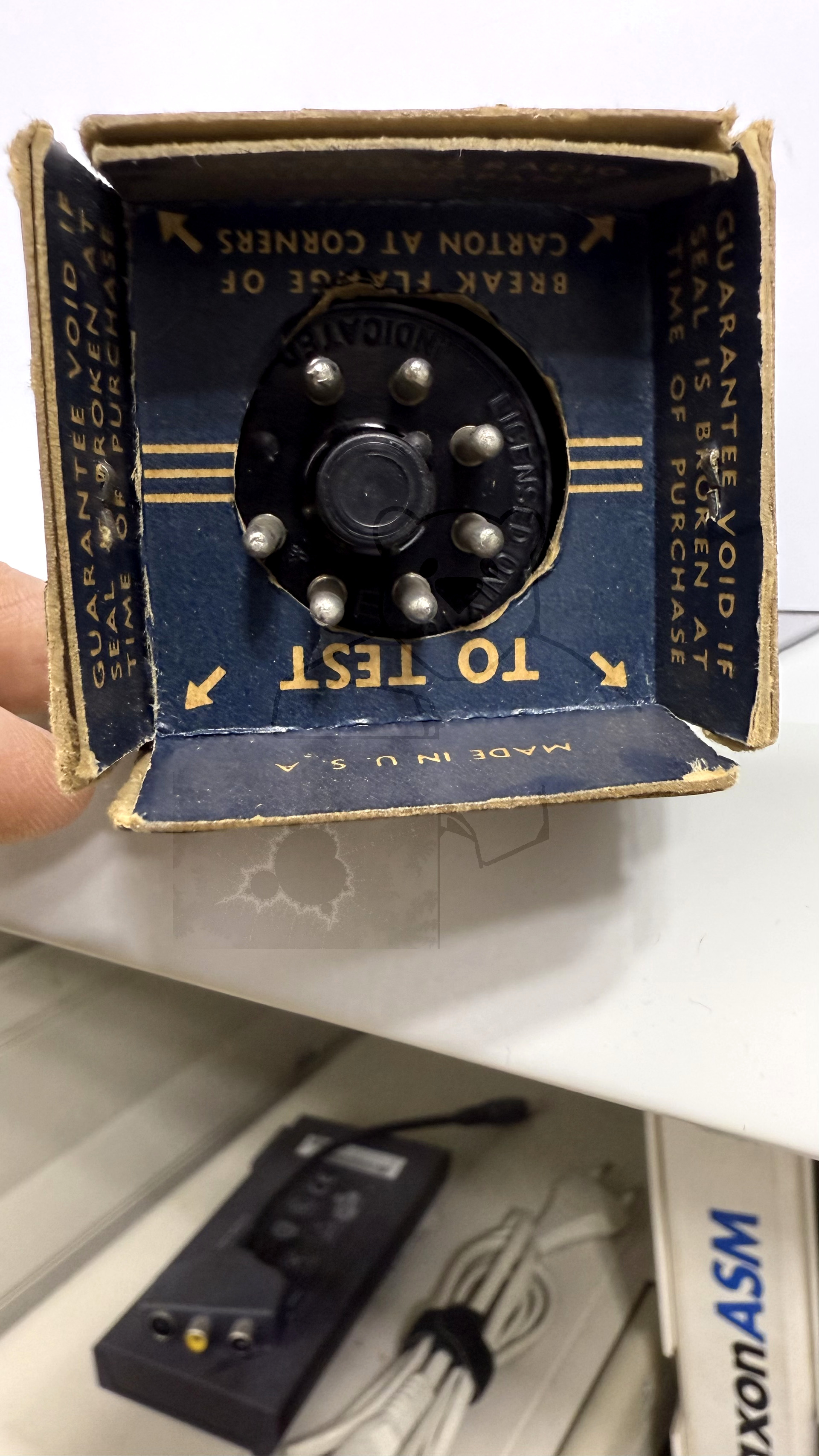

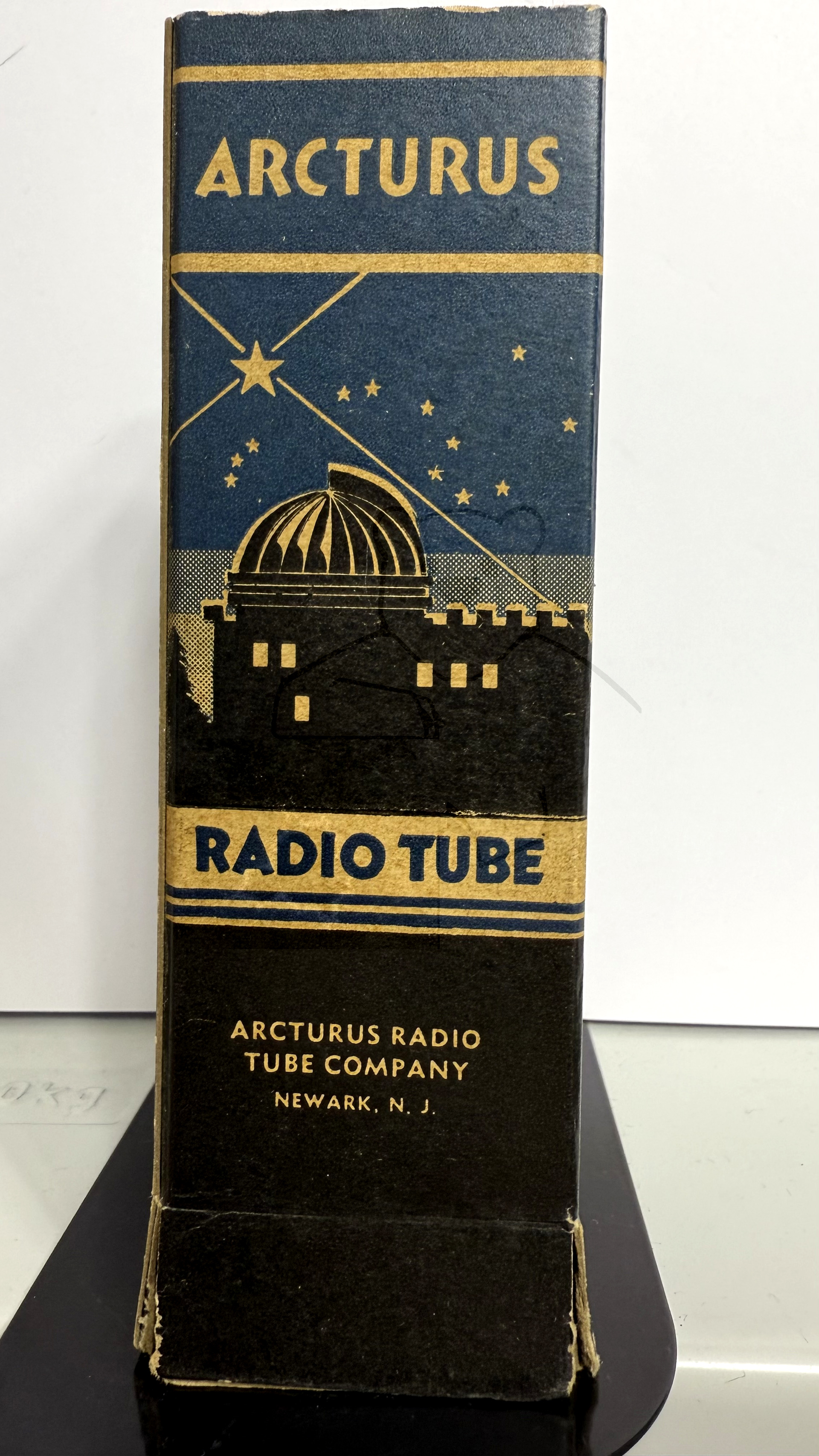

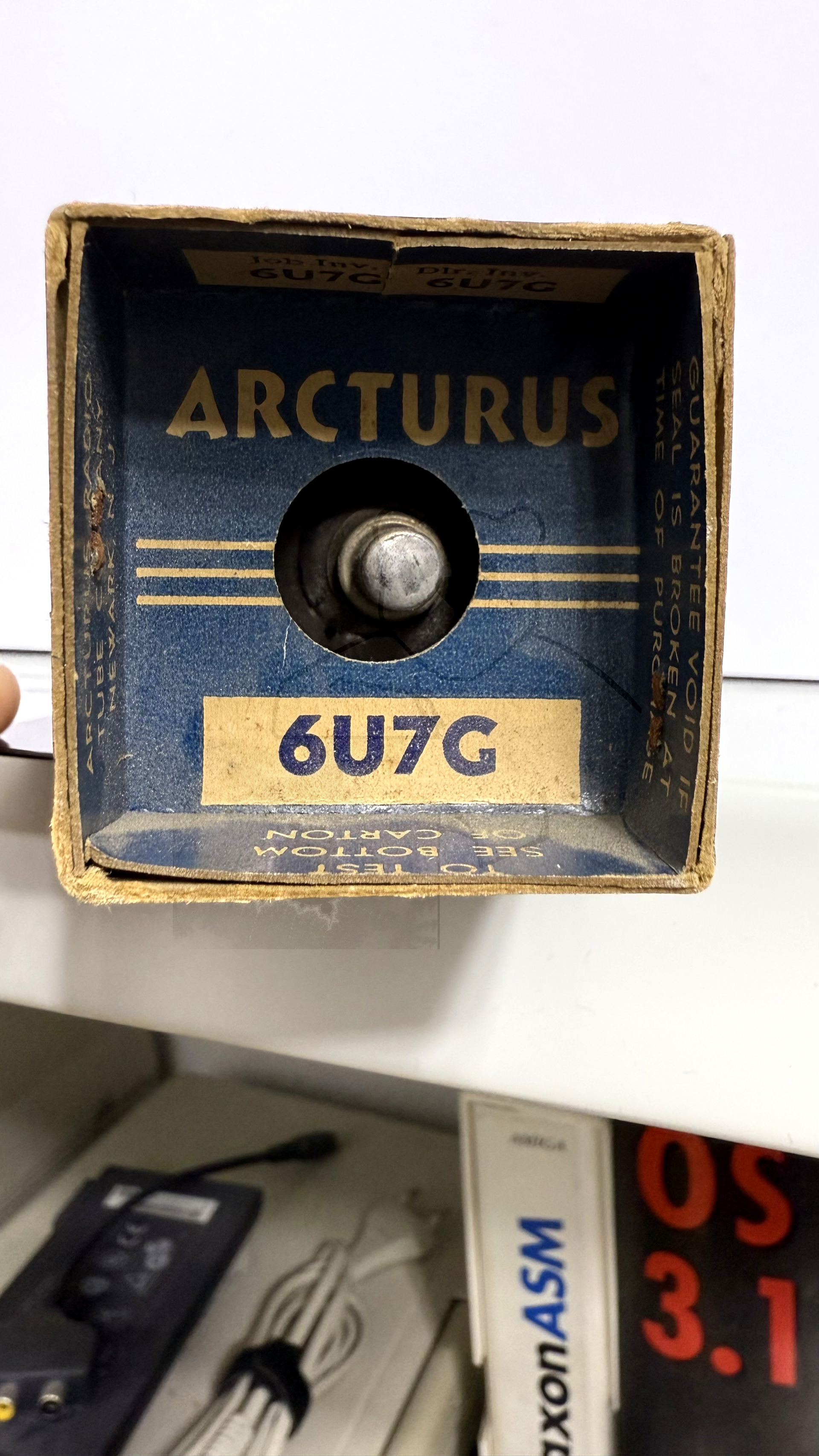

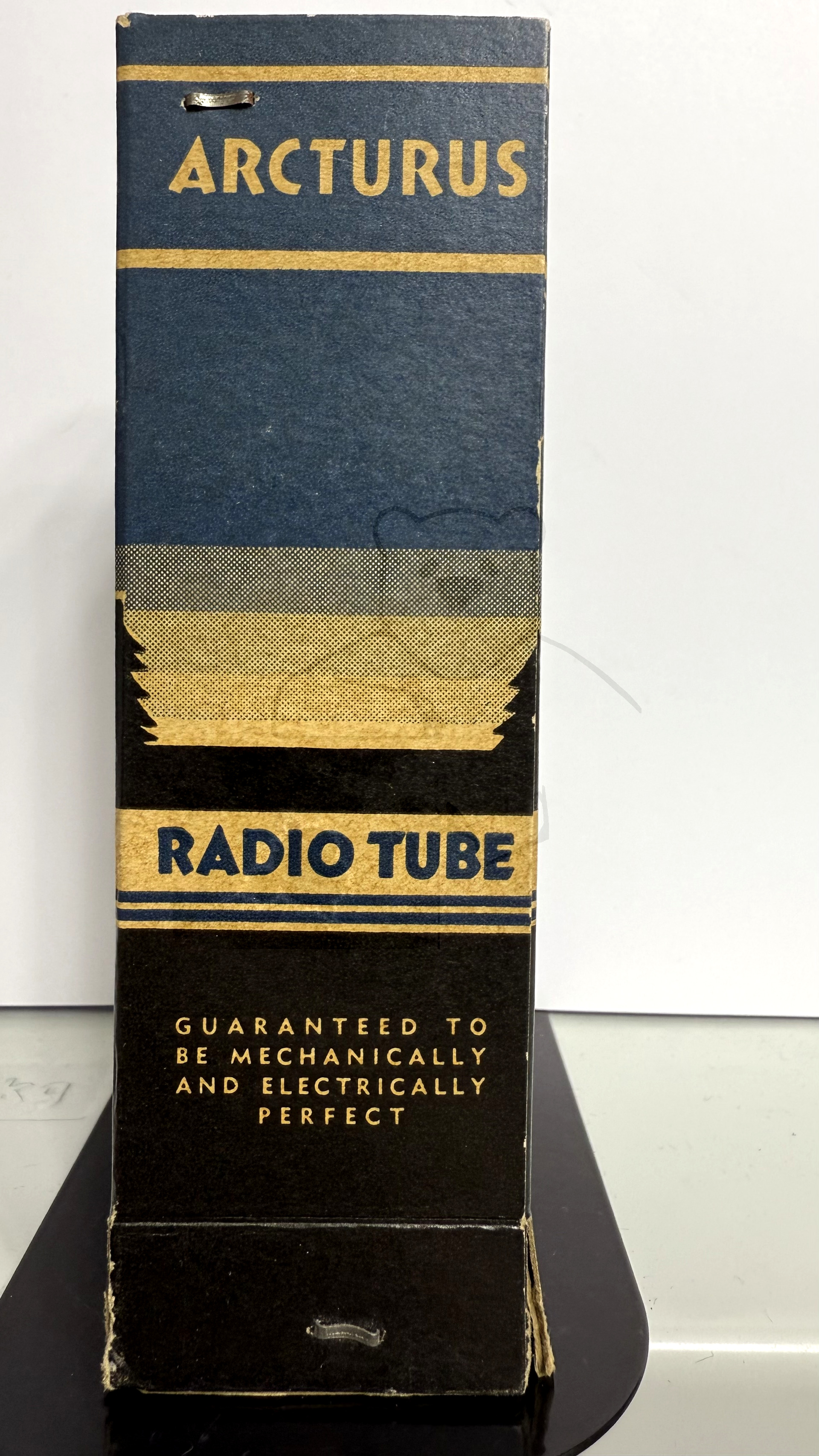

Verpackung	Versiegelte Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S134

🔎 Beschreibung der Systeme für die Röhre: 6U7G

	System 1
Kathode	8
Gitter 1	Kappe
Gitter 2	4
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6U7G

Bildquelle: Tung-Sol Datenblatt

🔎 YouTube Video zu 6U7G

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/oJioNeAC3wk (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 6U7G
Datenblatt 6U7G Radiotron.pdf (350 kB)
Datenblatt 6U7G Raytheon [www.tubedata.info].pdf (37 kB)
Datenblatt 6U7G RCA [www.tubedata.info].pdf (225 kB)

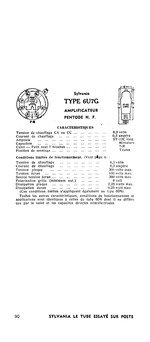

Datenblatt 6U7G Sylvania.pdf (34 kB)
Datenblatt 6U7G Tung-Sol [www.tubedata.info].pdf (238 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
