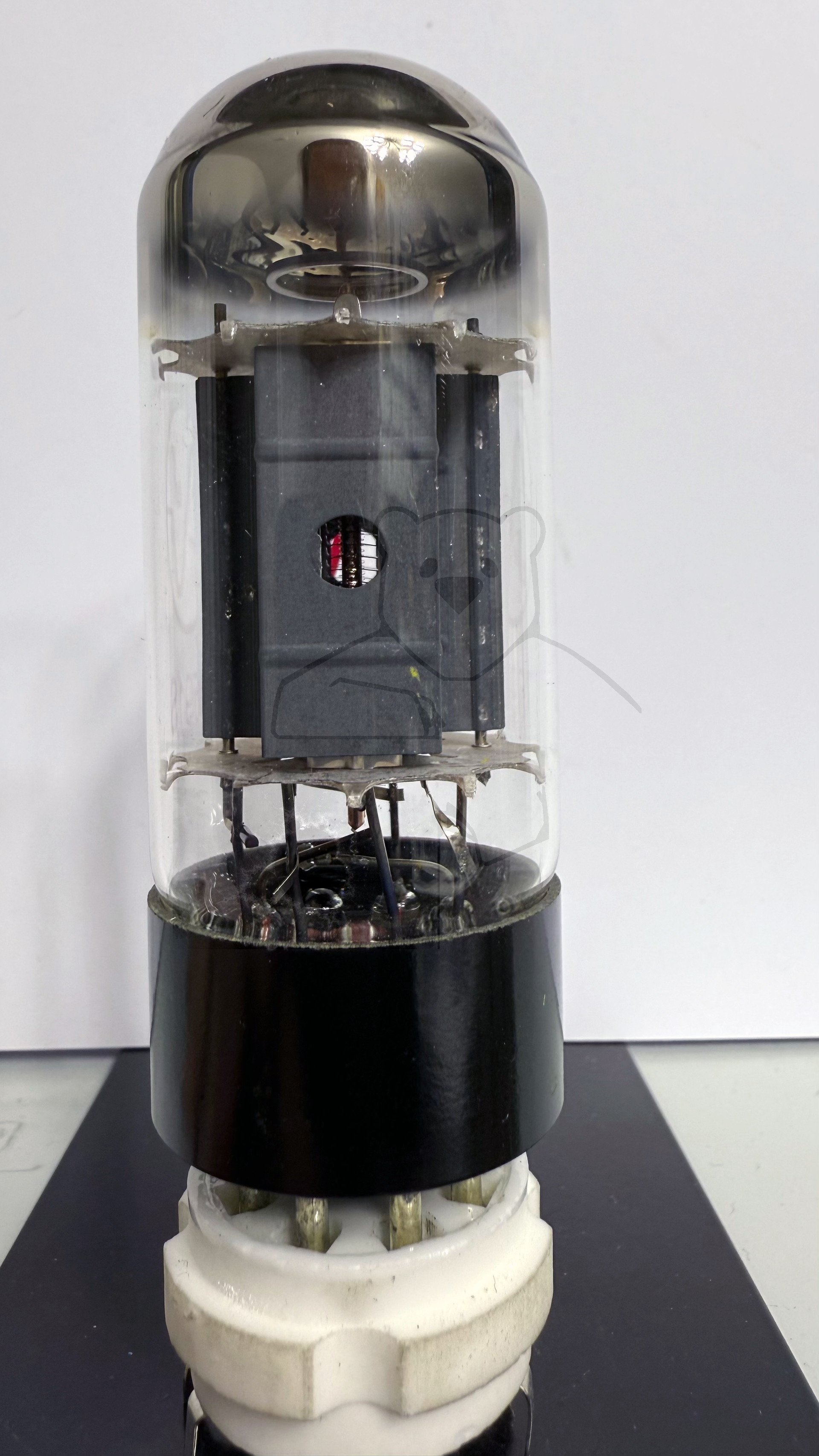

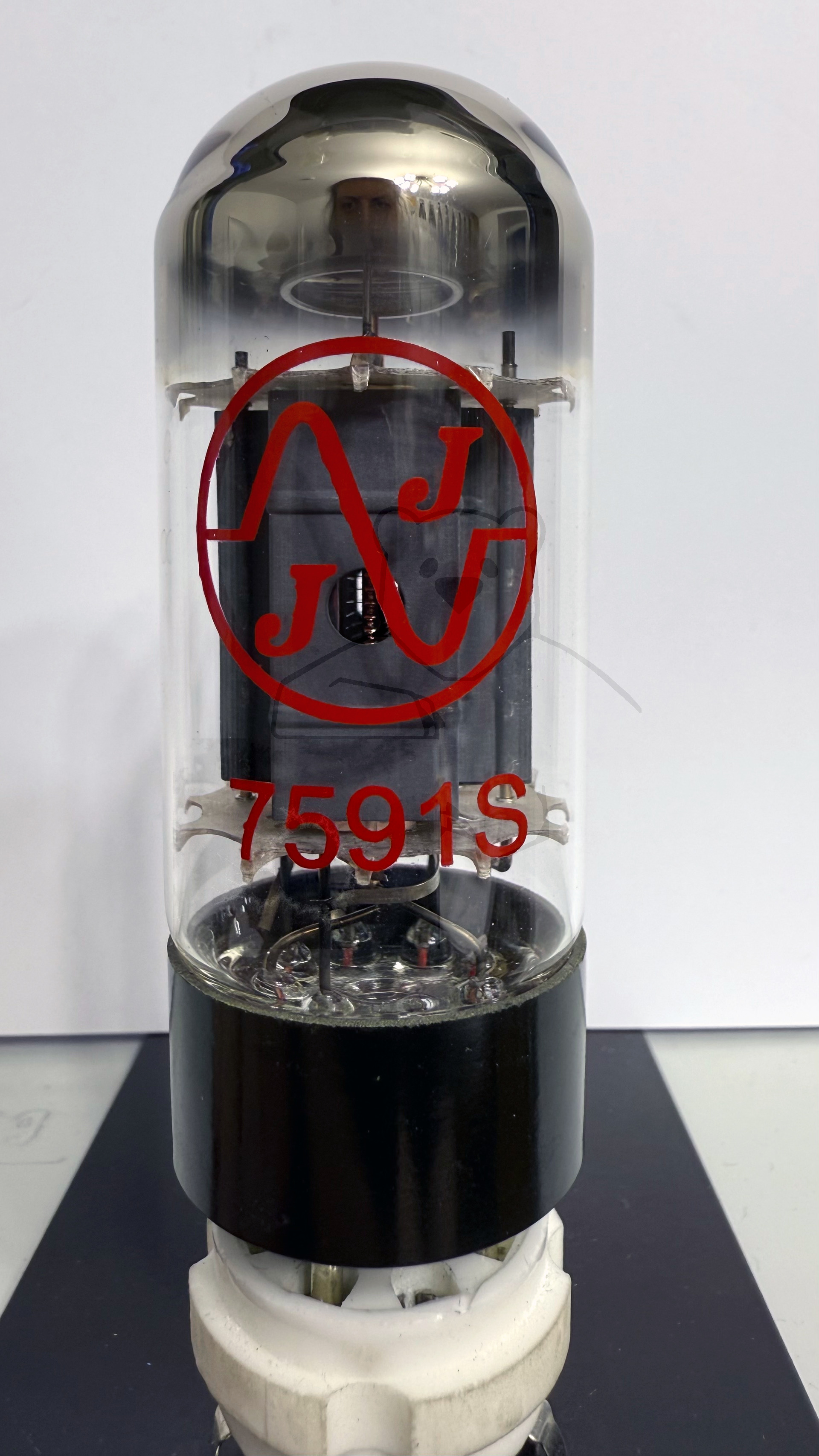

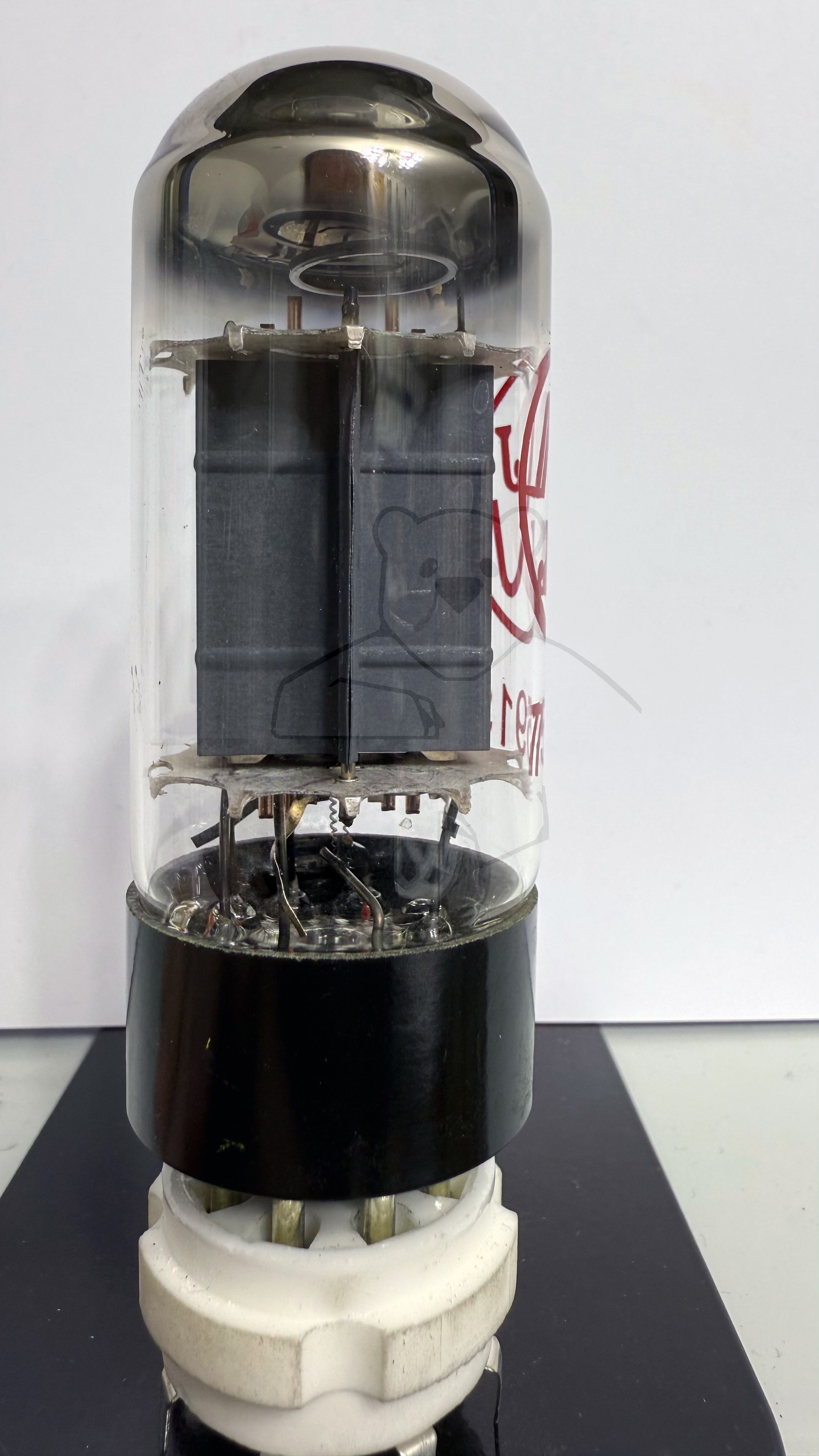

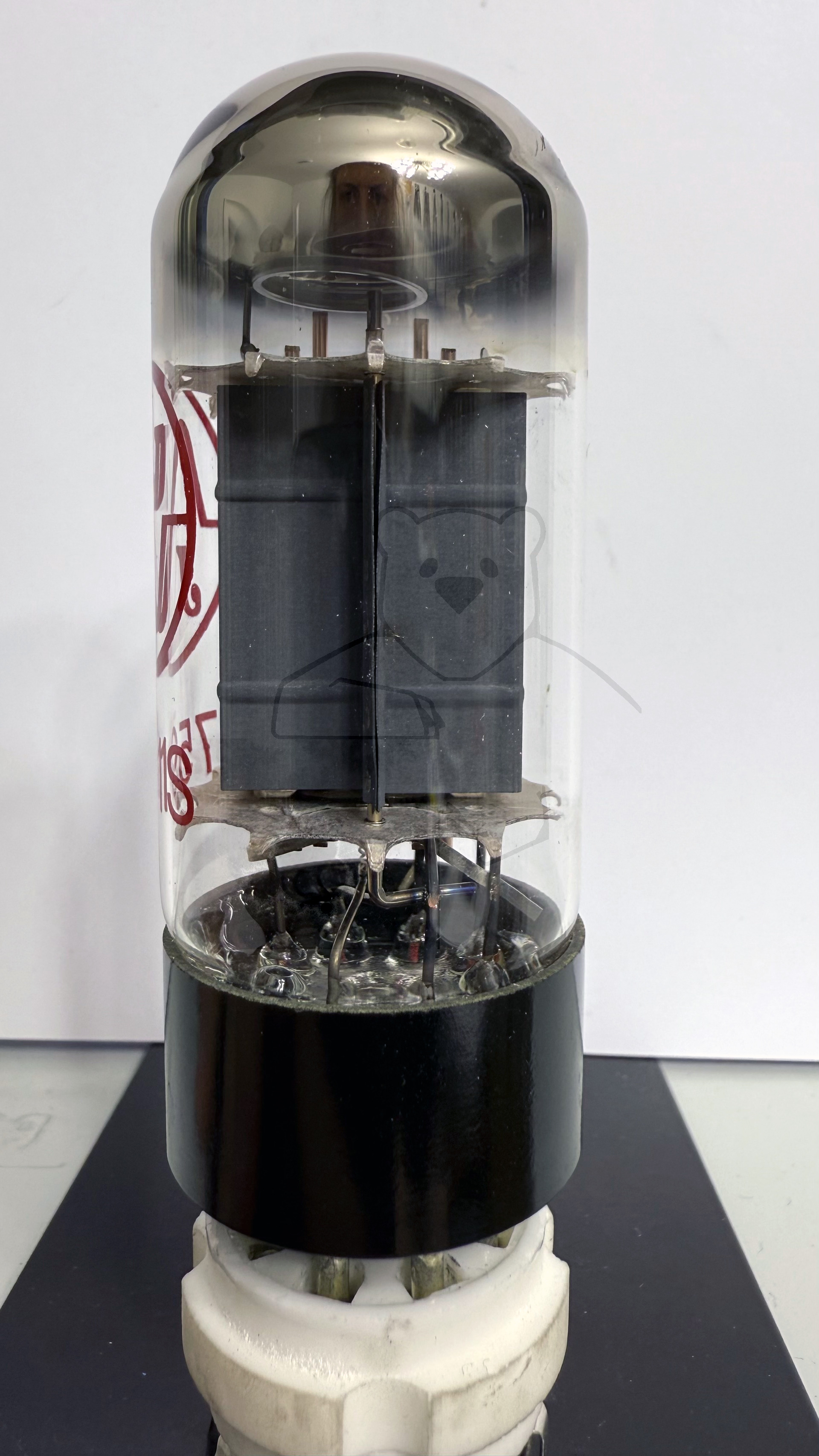

Daten und Bilder der Röhre: 7591S

🔎 Beschreibung der Röhre: 7591S Inventarnummer: 08278

Name	→ 7591S
Vergleichsname	→ 7591 → 7591A
Hersteller	→ JJ Electronic
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

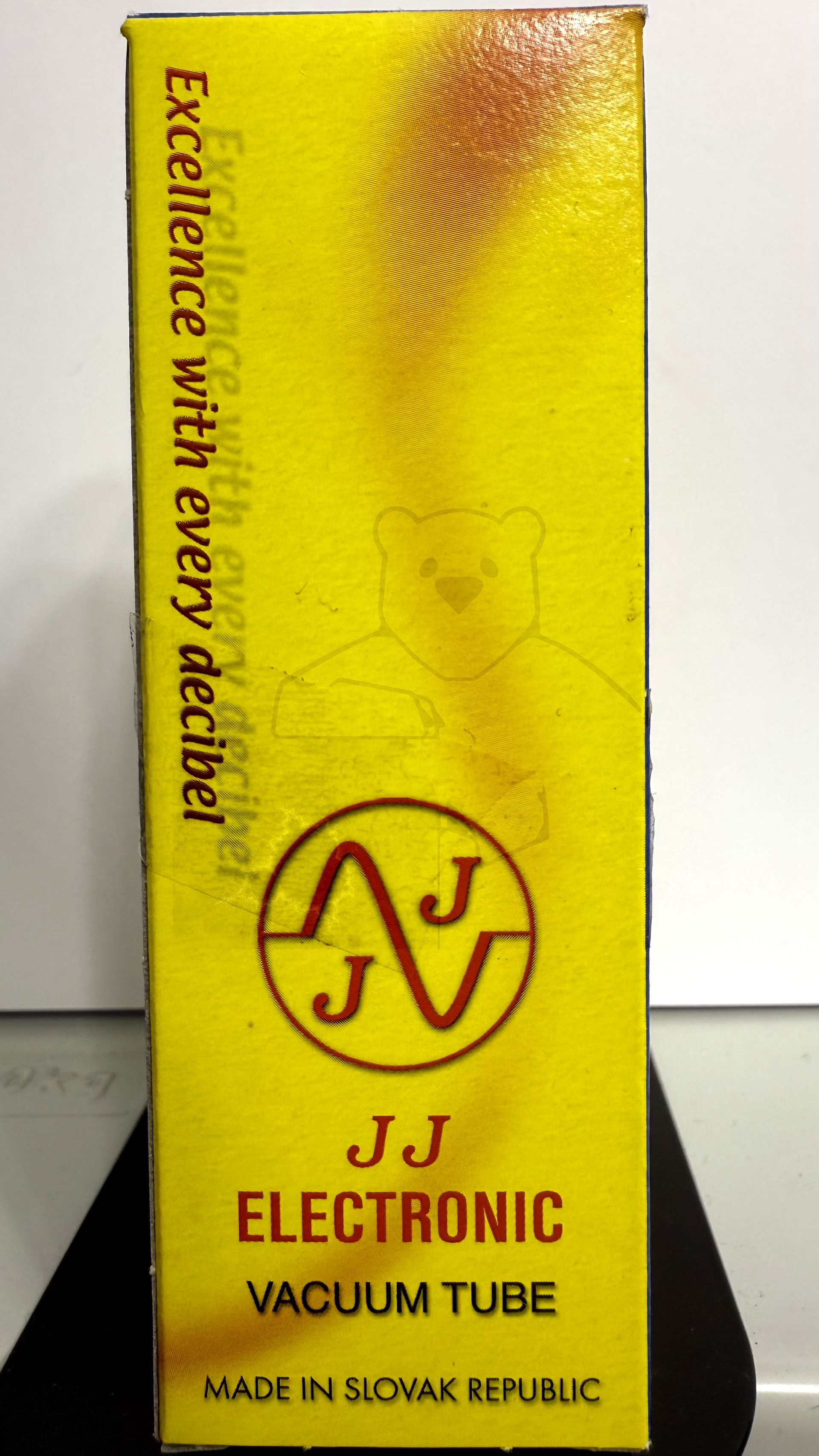

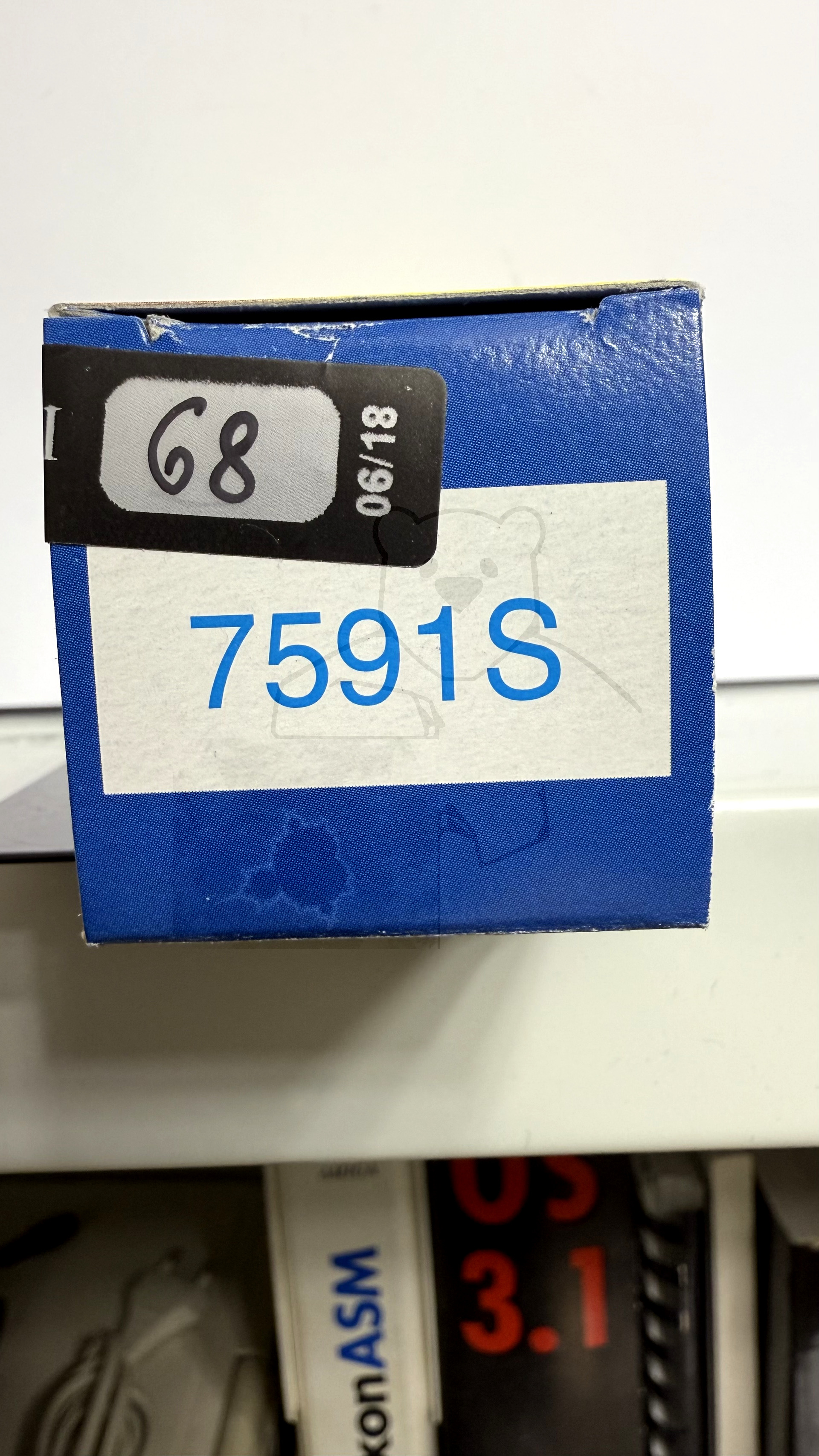

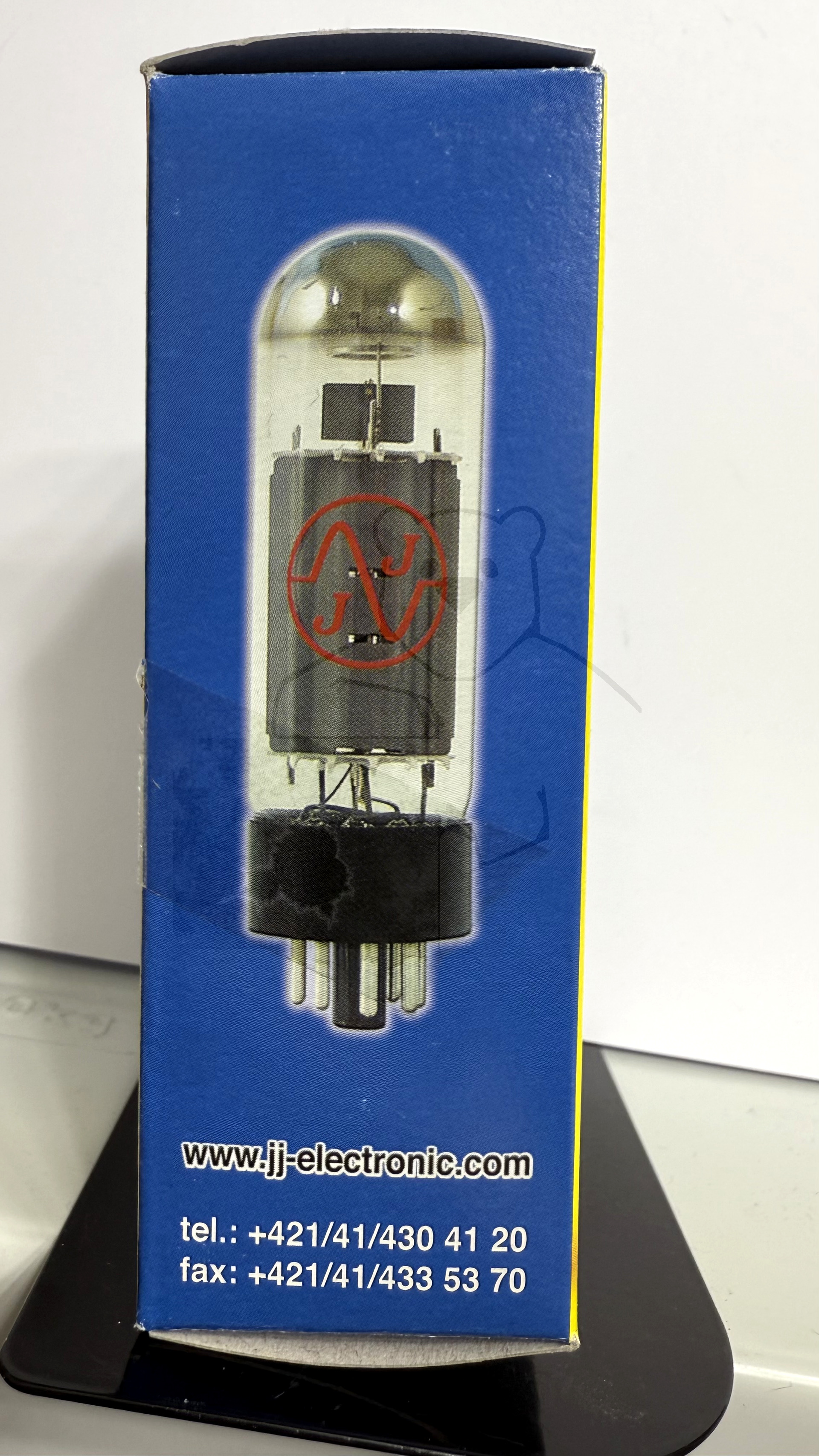

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S134

🔎 Beschreibung der Systeme für die Röhre: 7591S

	System 1
Kathode	5
Gitter 1	6
Gitter 2	4, 8
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 7591S

Bildquelle: JJ Electric Datenblatt

🔎 Datenblätter zur Röhre: 7591S
Datenblatt 7591 Sylvania [www.tubedata.info].pdf (445 kB)
Datenblatt 7591 Tung-Sol [www.tubedata.info].pdf (97 kB)
Datenblatt 7591A National Gold Tube.pdf (46 kB)
Datenblatt 7591A Westinghouse [www.tubedata.info].pdf (383 kB)
Datenblatt 7591S JJ Electronic [www.tubedata.info].pdf (115 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
