Daten und Bilder der Röhre: DL651

🔎 Beschreibung der Röhre: DL651 Inventarnummer: 08269

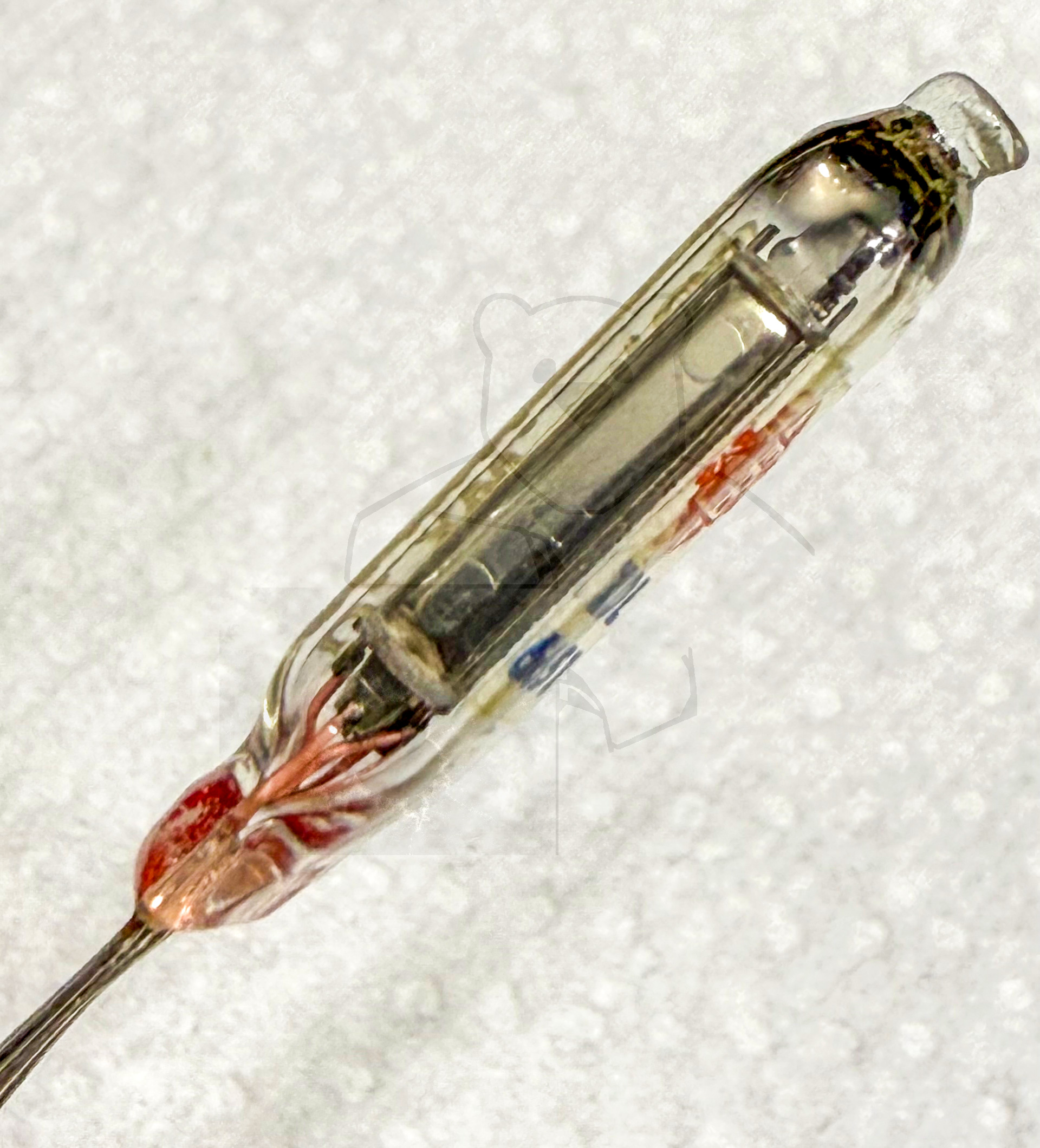

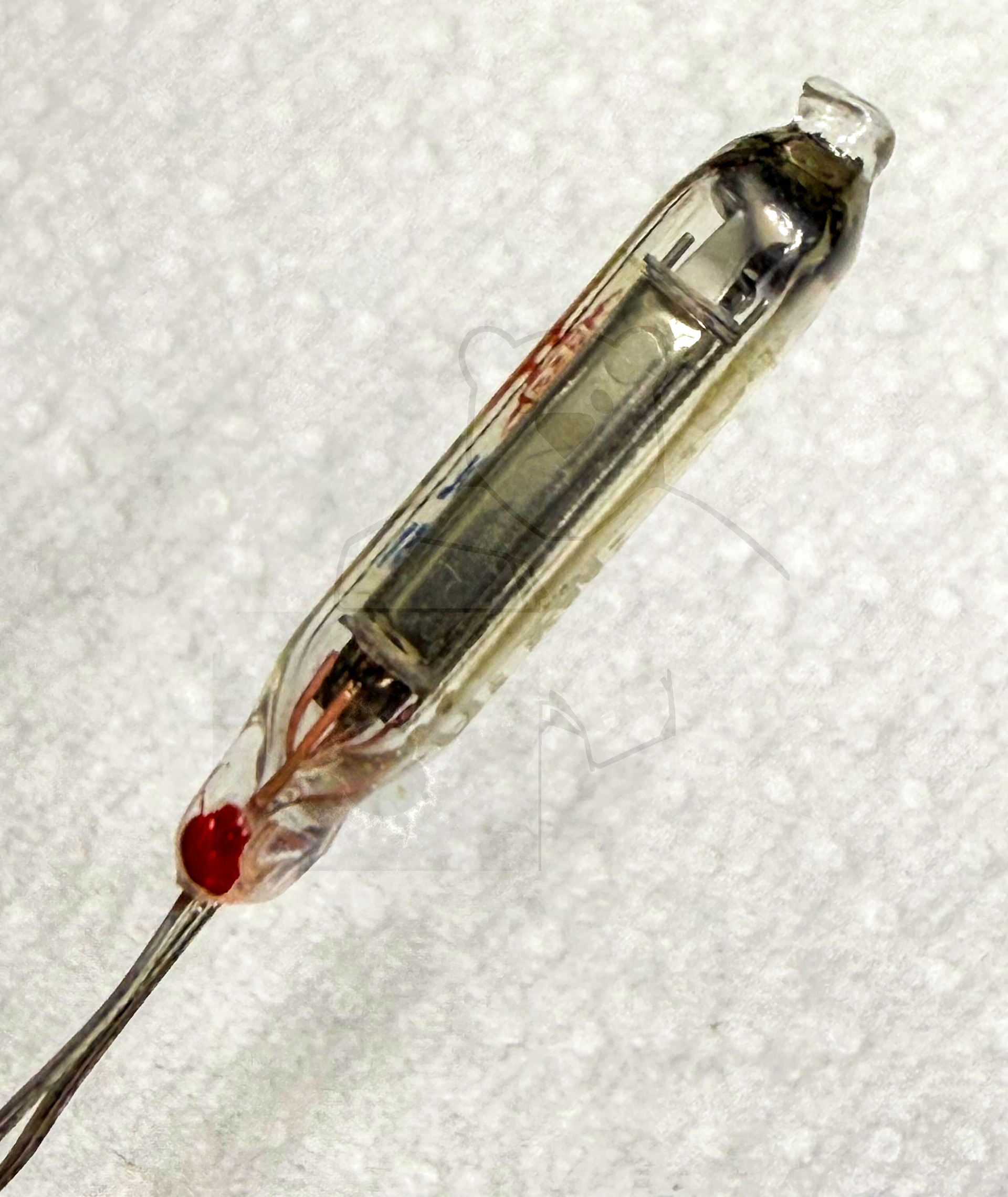

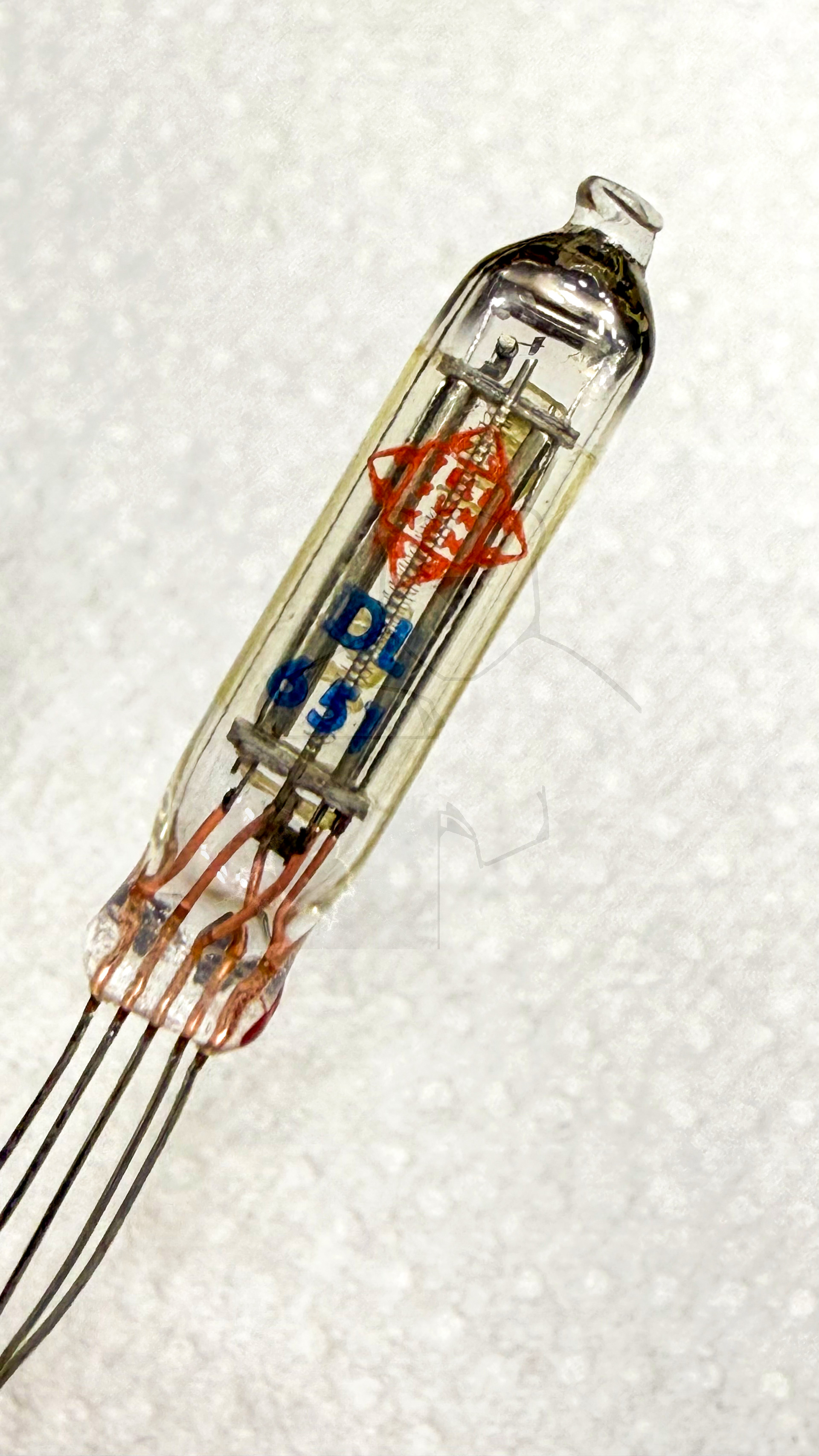

Name	→ DL651
Vergleichsname	546DX CK546DX
Hersteller	→ Telefunken, Roehrenwerk Ulm
Heizspannung (Volt)	1,25
Heizstrom (Ampère)	0,01
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (Flach), 5pol. → Liste aller Röhren mit: Subminiatur (Flach), 5pol.
Informationen Röhrentyp
Informationen

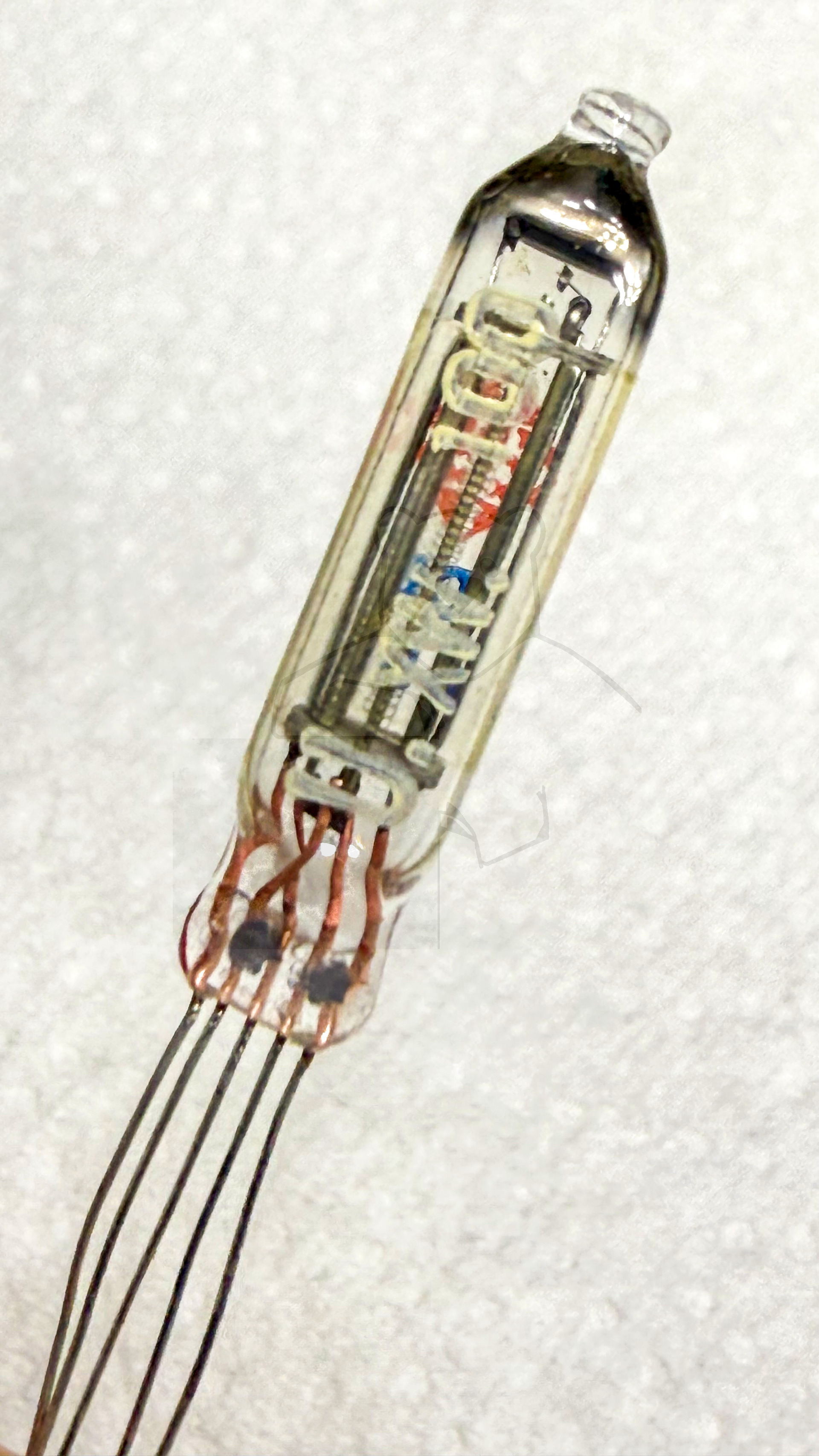

Kenn Nummer	101
Ätz- Produktionscode	U.xw
Serien Nummer
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S134

🔎 Beschreibung der Systeme für die Röhre: DL651

	System 1
Kathode	Draht 5 (Negativer Zweig der Heizung)
Gitter 1	Draht 4
Gitter 2	Draht 2
Gitter 3	Draht 3 (Positiver Zweig der Heizung)
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Draht 1
Anode 2
Leuchtschirm
Heizung	Draht 3 (+f) und Draht 5 (-f)
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

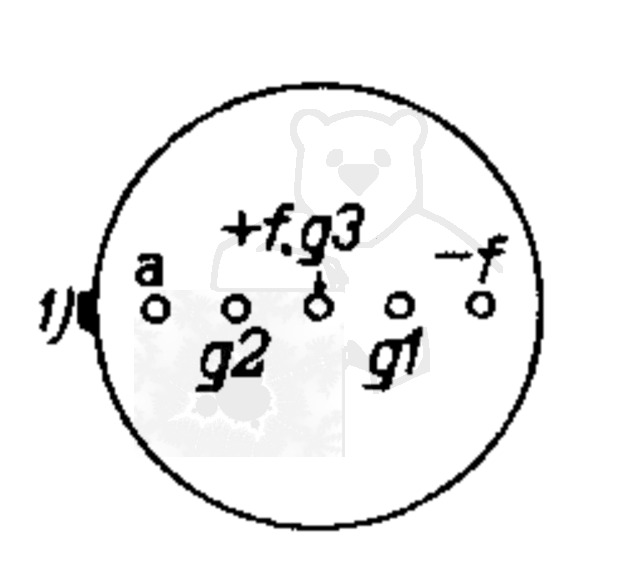

🔎 Sockelschaltung der DL651

Bildquelle: Philips Miniwatt Datenblatt

🔎 Datenblätter zur Röhre: DL651
Anwendung DL650 DL651 Telefunken.pdf (67 kB)
Datenblatt DL651 Telefunken.pdf (79 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
