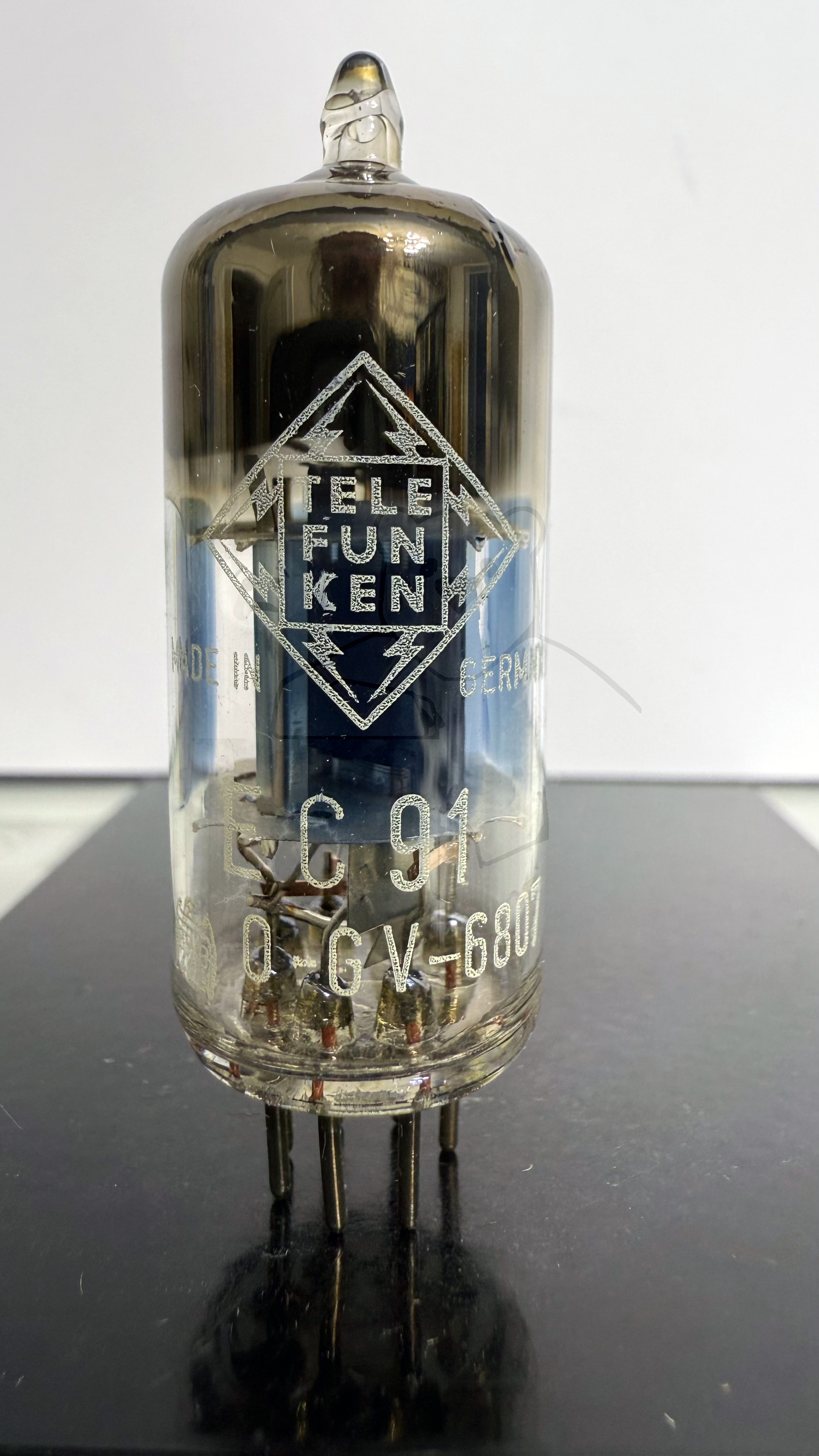

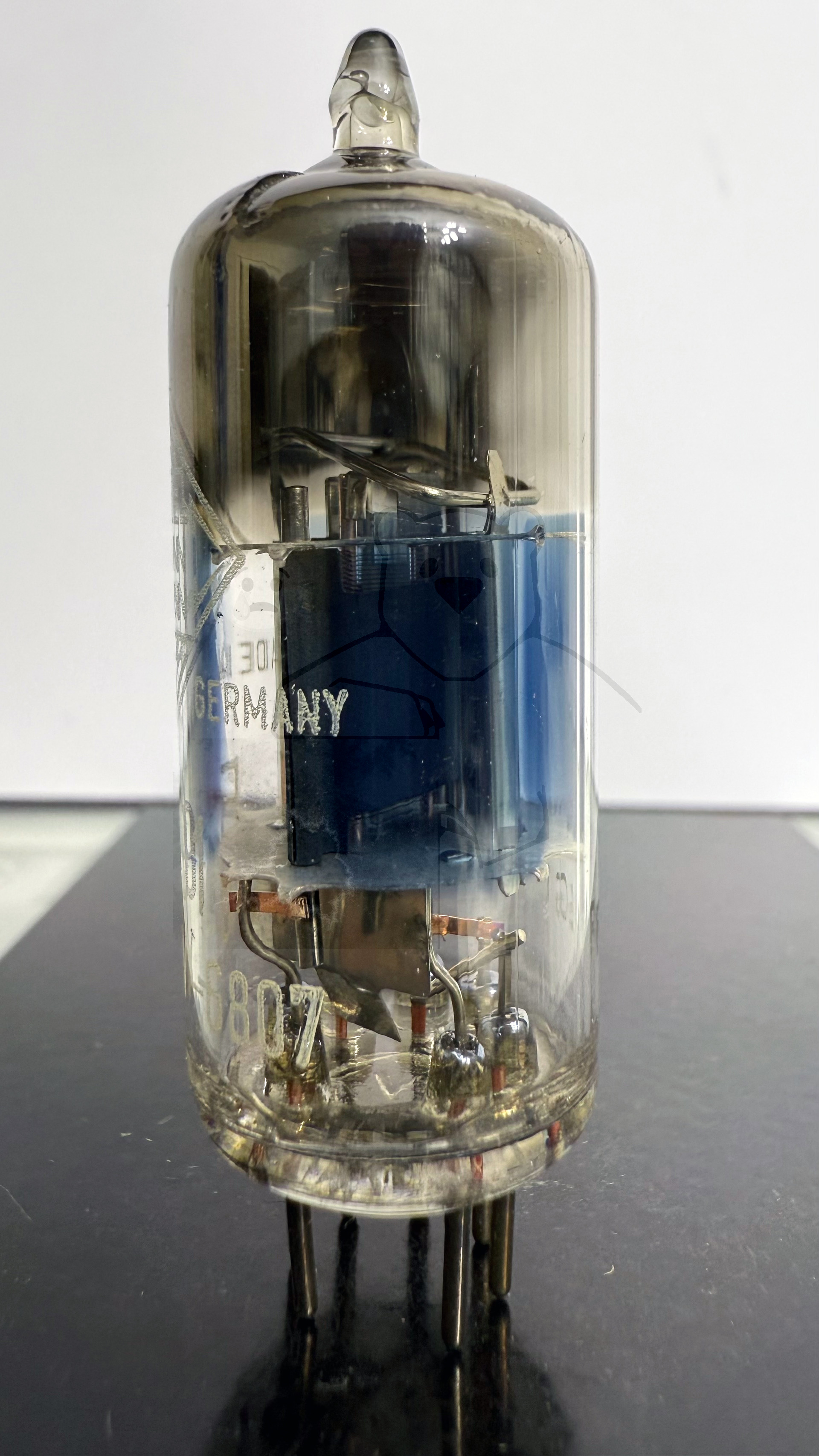

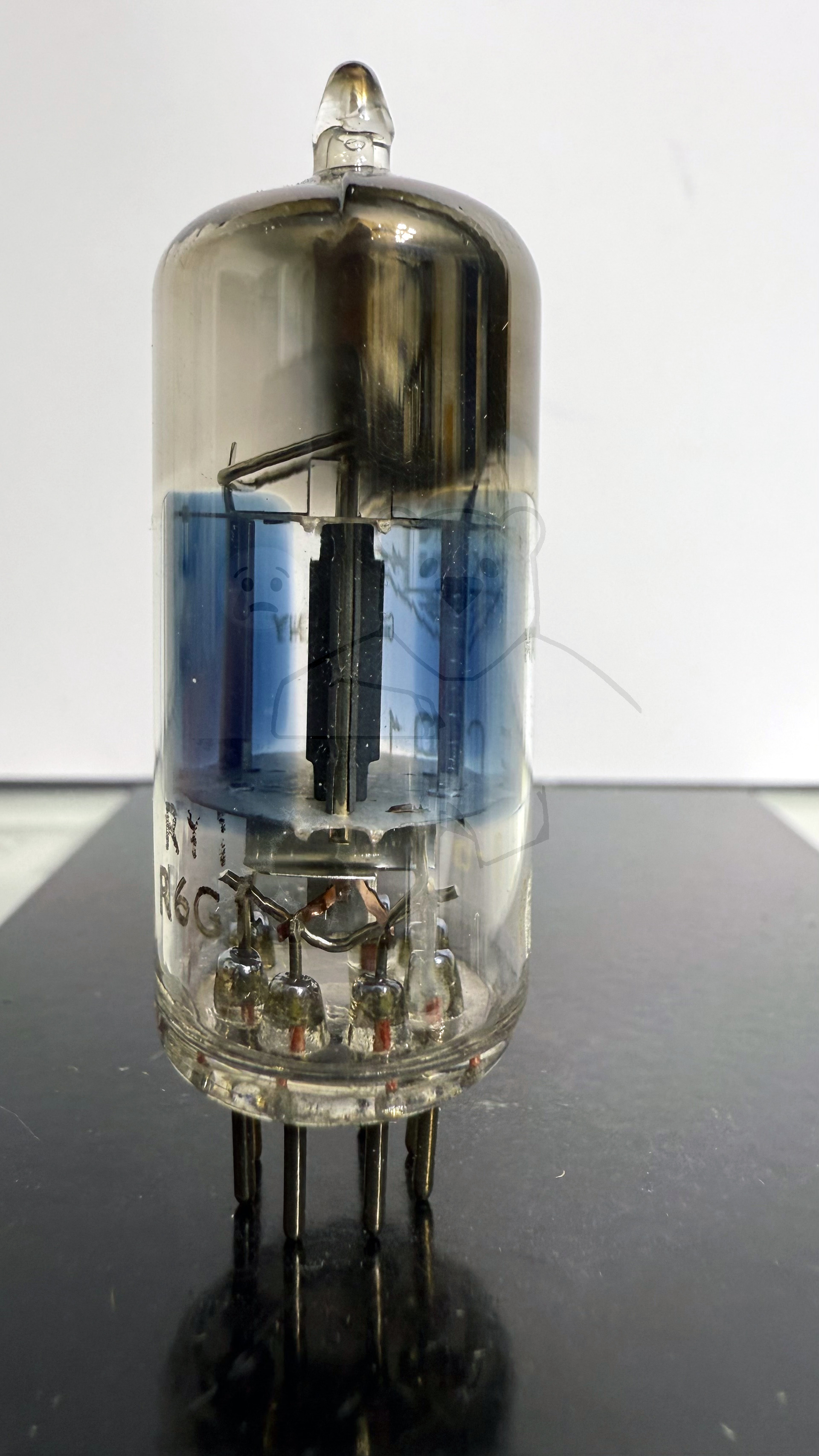

Daten und Bilder der Röhre: EC91

🔎 Beschreibung der Röhre: EC91 Inventarnummer: 08218

Name	→ EC91
Vergleichsname
Hersteller	→ Telefunken / AEG
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

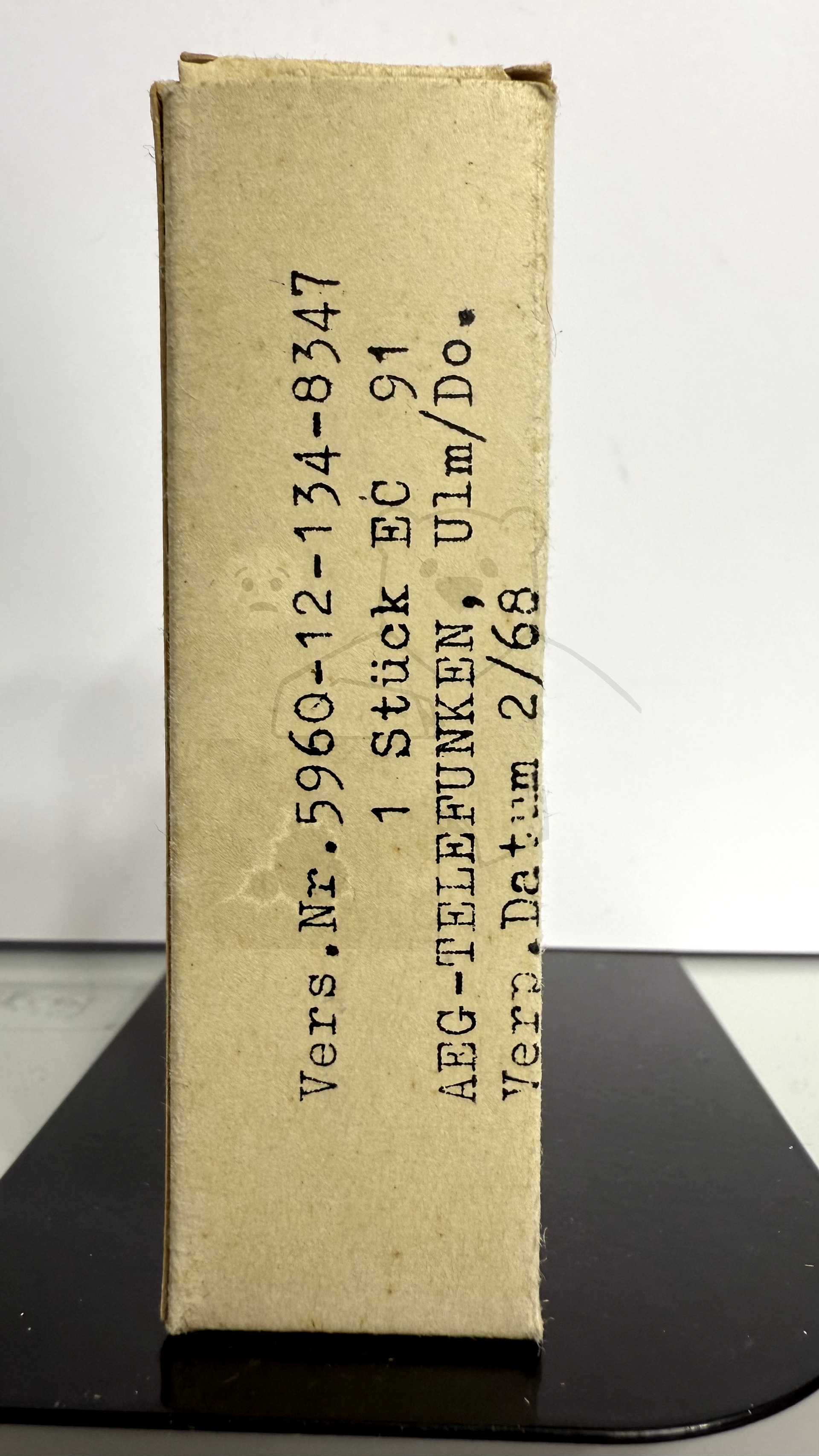

Verpackung	Industrieverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S134

🔎 Beschreibung der Systeme für die Röhre: EC91

	System 1
Kathode	2, 5
Gitter 1	1, 6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EC91

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EC91
Datenblatt EC91 Mullard [www.tubedata.info].pdf (139 kB)
Datenblatt EC91 Philips Version 1 [www.tubedata.info].pdf (29 kB)
Datenblatt EC91 Philips Version 2 [www.tubedata.info].pdf (132 kB)
Pruefkarte EC91 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
