đ Beschreibung der Röhre: EC81 Inventarnummer: 08217
| Name | â EC81 |
| Vergleichsname | â 6R4 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,175 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 29K |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Bundeswehr Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S134 |
đ Beschreibung der Systeme fĂŒr die Röhre: EC81
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 1 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EC81
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: EC81
Anwendung EC81 [www.tubedata.info].pdf (2223 kB)
Datenblatt EC81 La Radiotechnique [www.tubedata.info].pdf (175 kB)
Datenblatt EC81 Philips Version 1 [www.tubedata.info].pdf (314 kB)
Datenblatt EC81 Philips Version 2 [www.tubedata.info].pdf (336 kB)
Datenblatt EC81 Valvo.pdf (141 kB)
Pruefkarte EC81 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)
Pruefkarte EC81 6R4 - Funke W19 Roehrenpruefer.pdf (136 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EC81

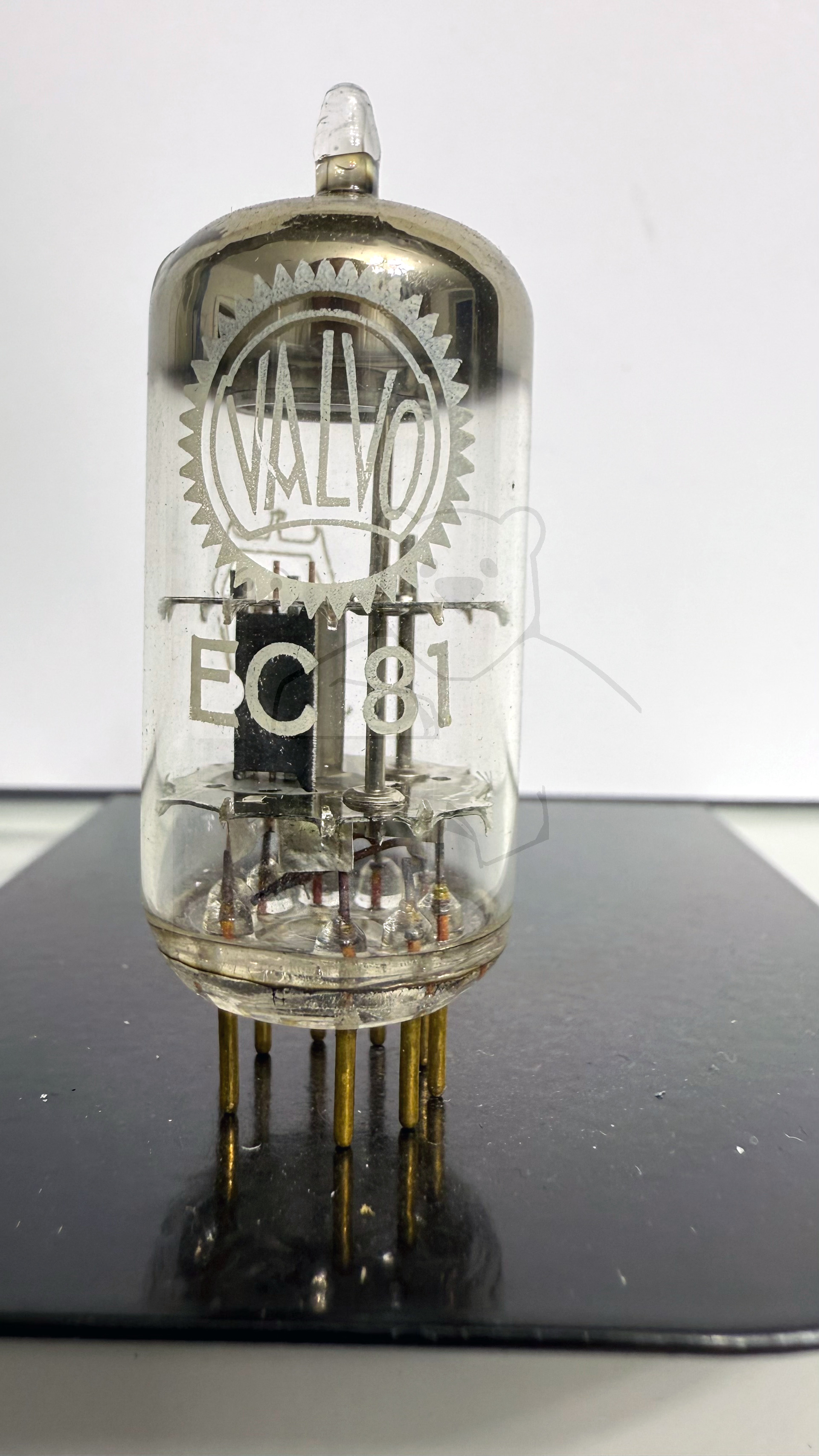

Röhre EC81 #8217 Bild 1

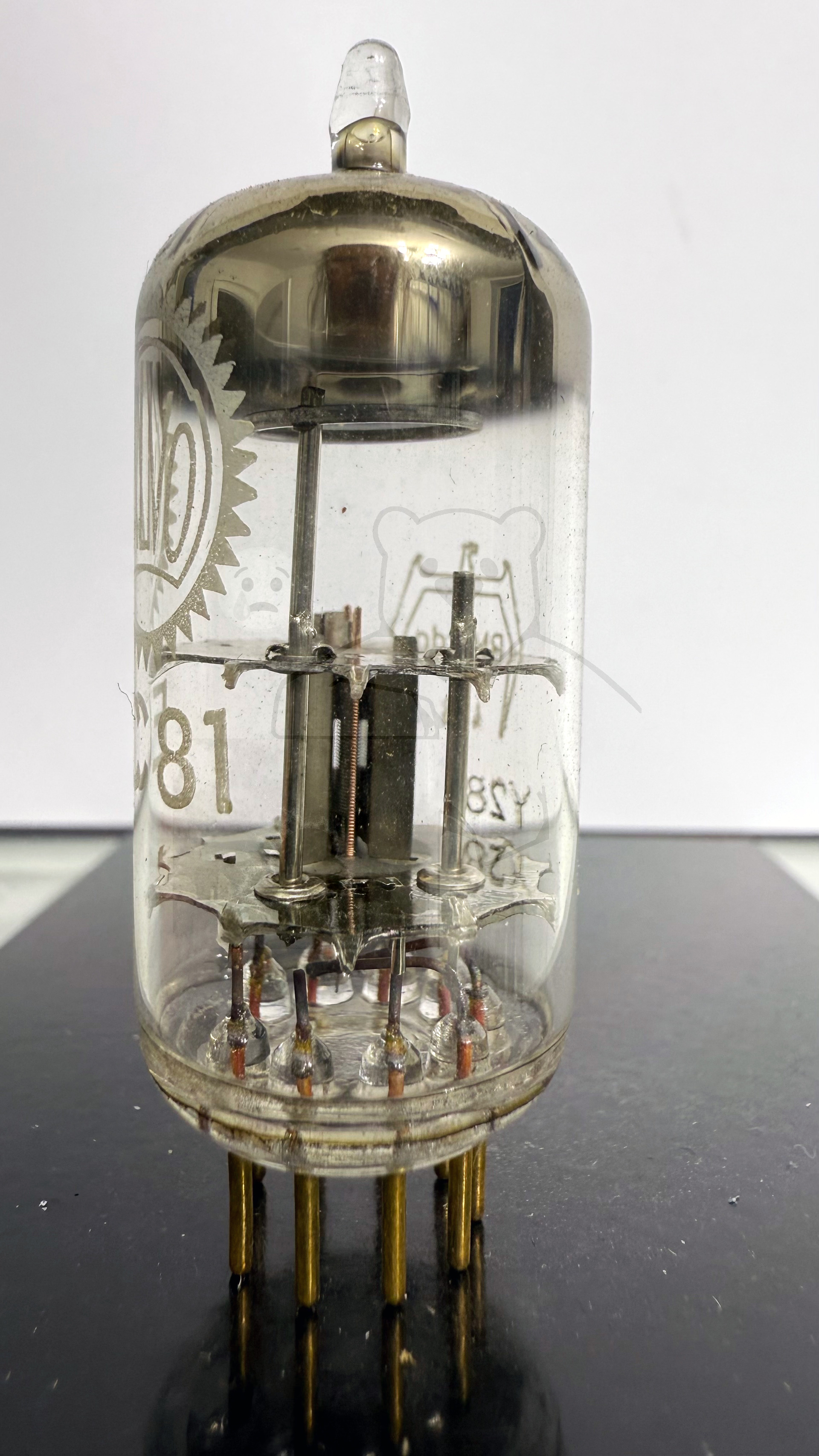

Röhre EC81 #8217 Bild 2

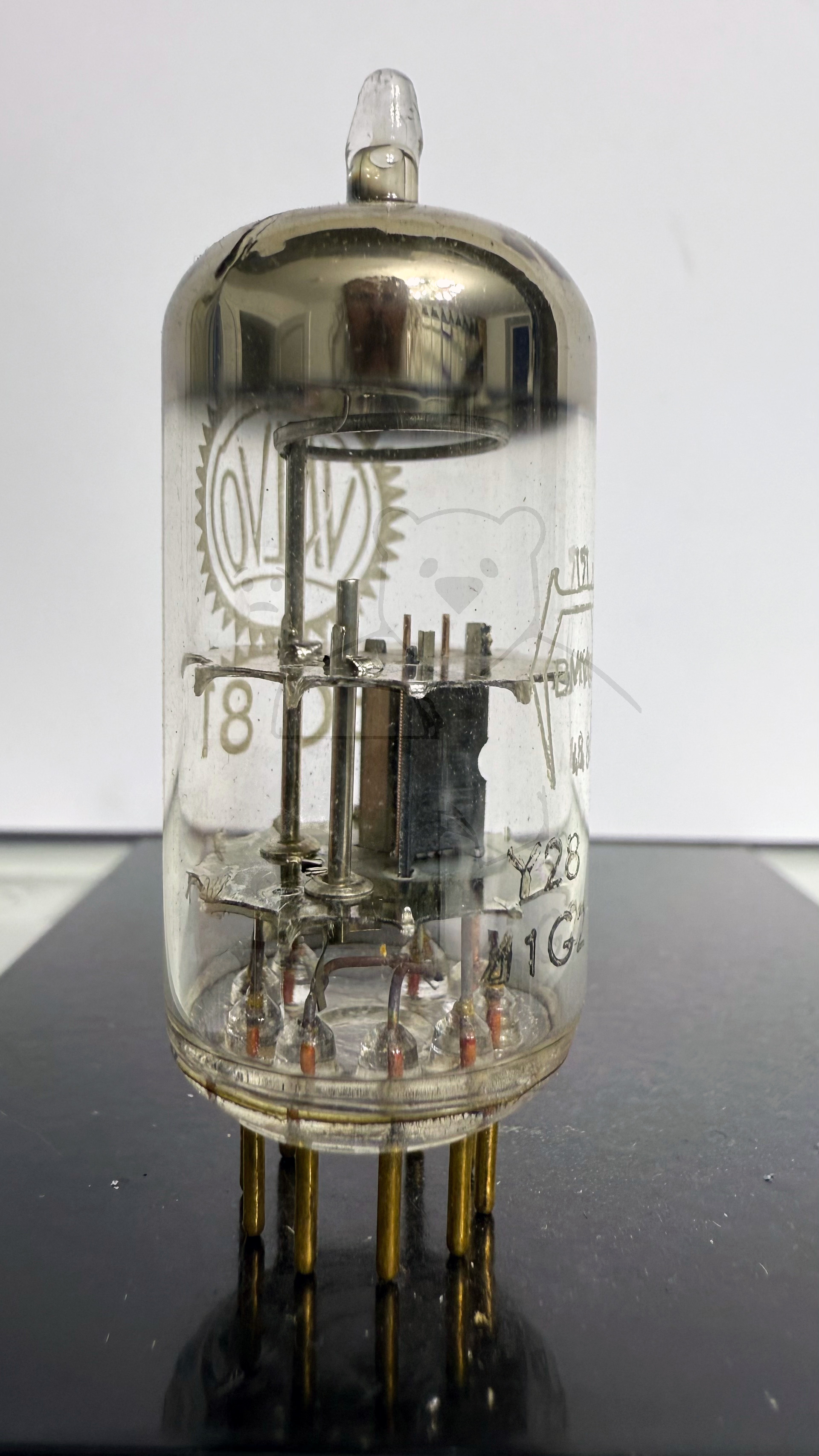

Röhre EC81 #8217 Bild 3

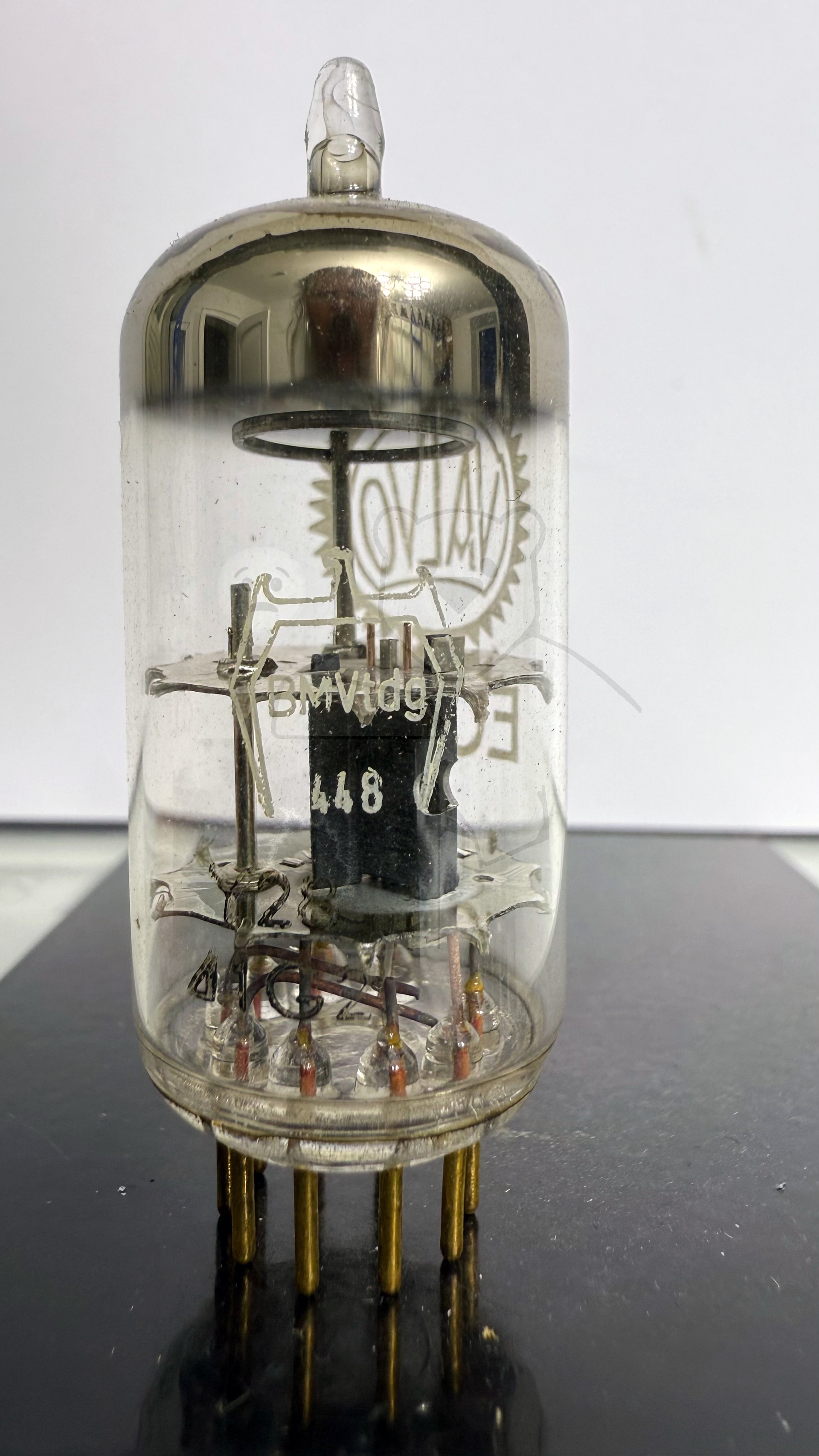

Röhre EC81 #8217 Bild 4

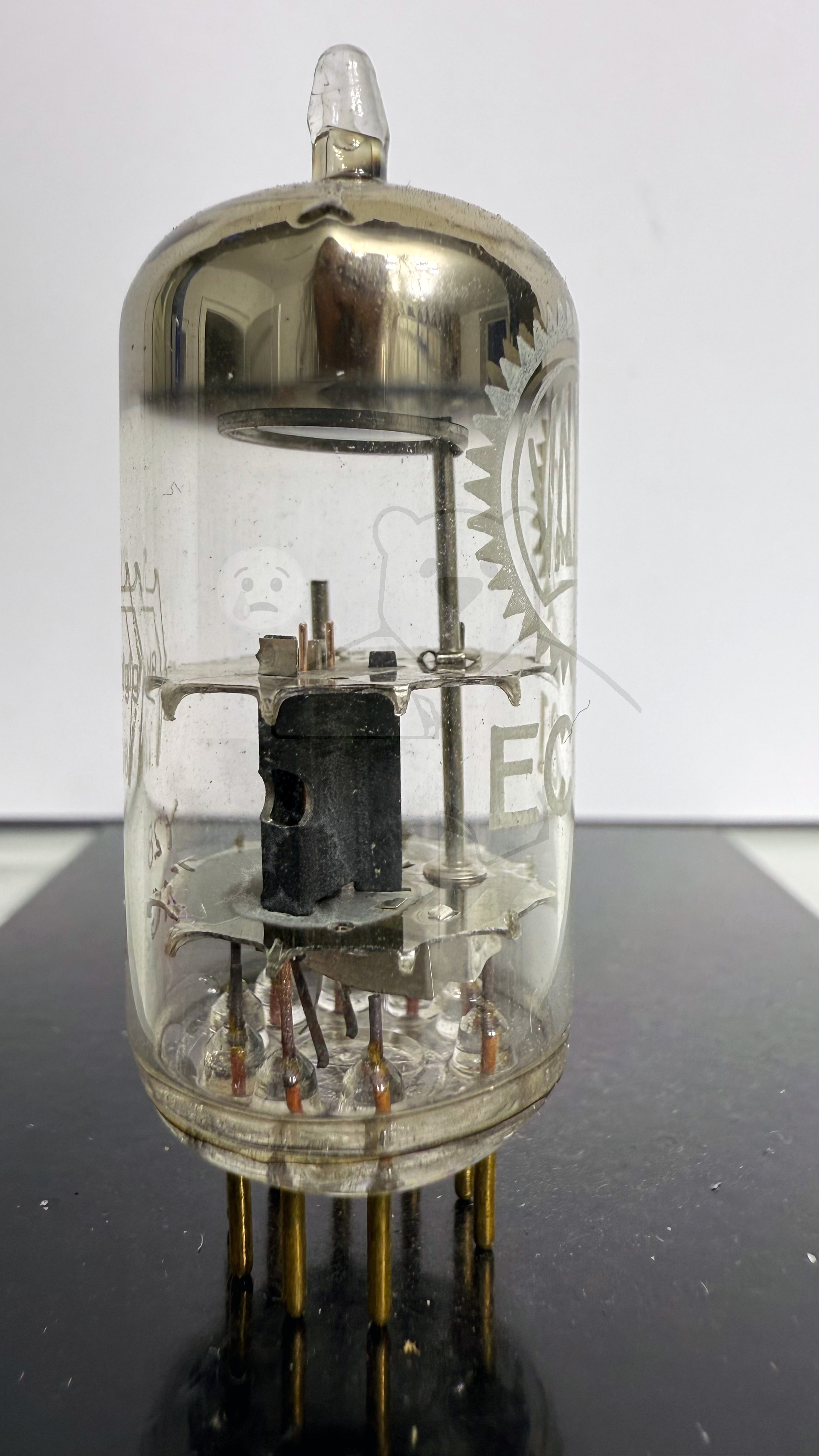

Röhre EC81 #8217 Bild 5

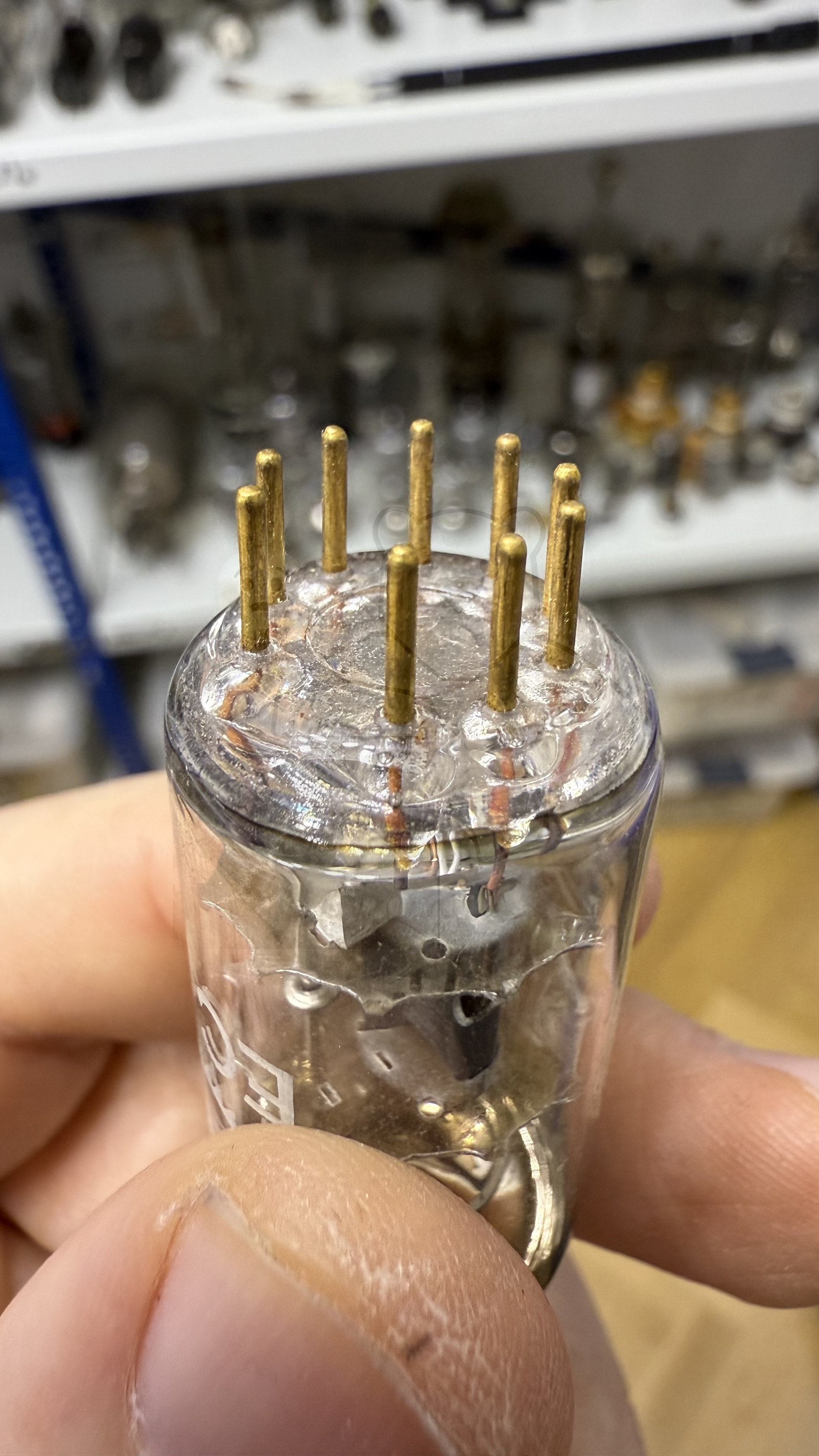

Röhre EC81 #8217 Bild 6

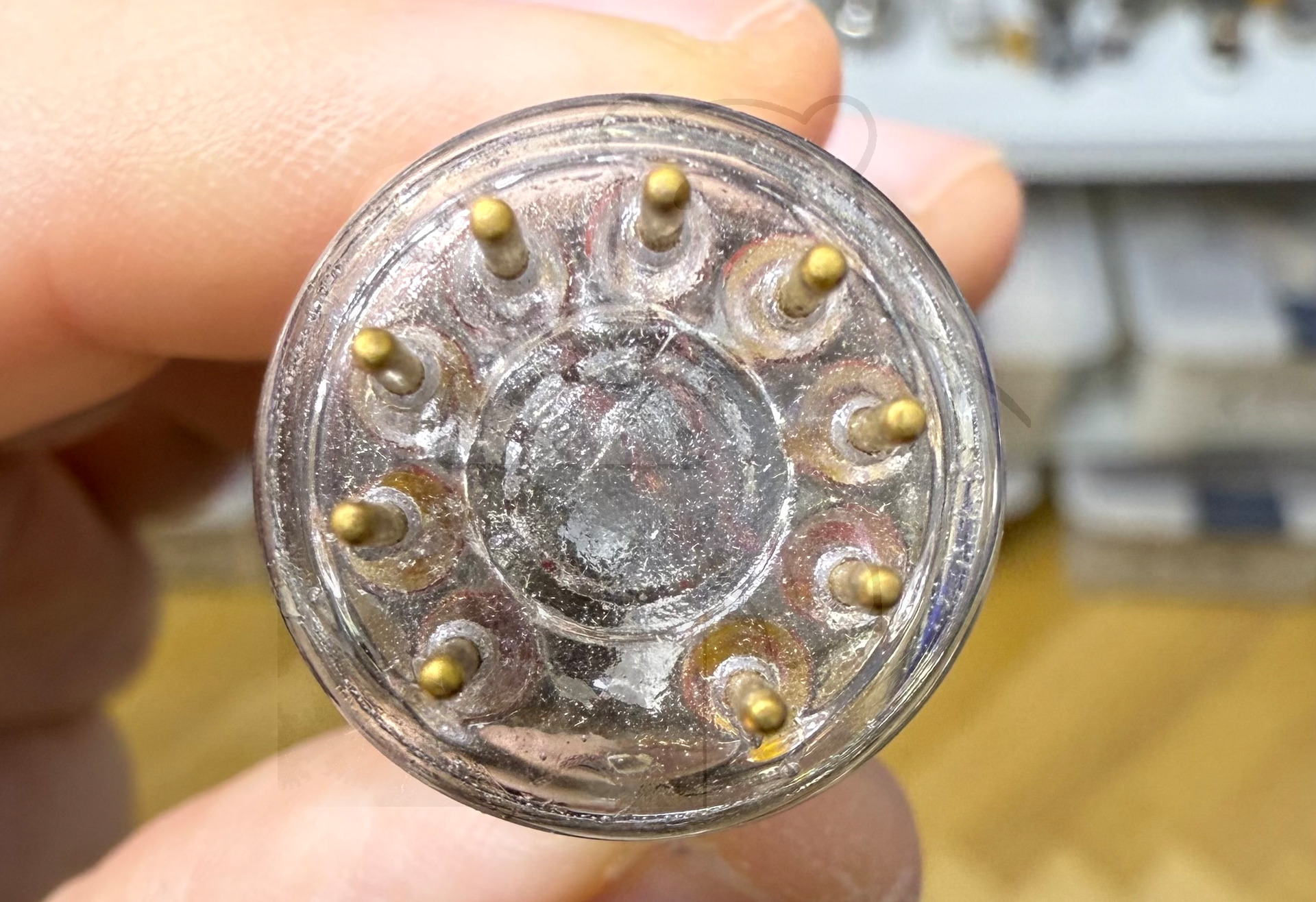

Röhre EC81 #8217 Bild 7
