Daten und Bilder der Röhre: 6AU6WC

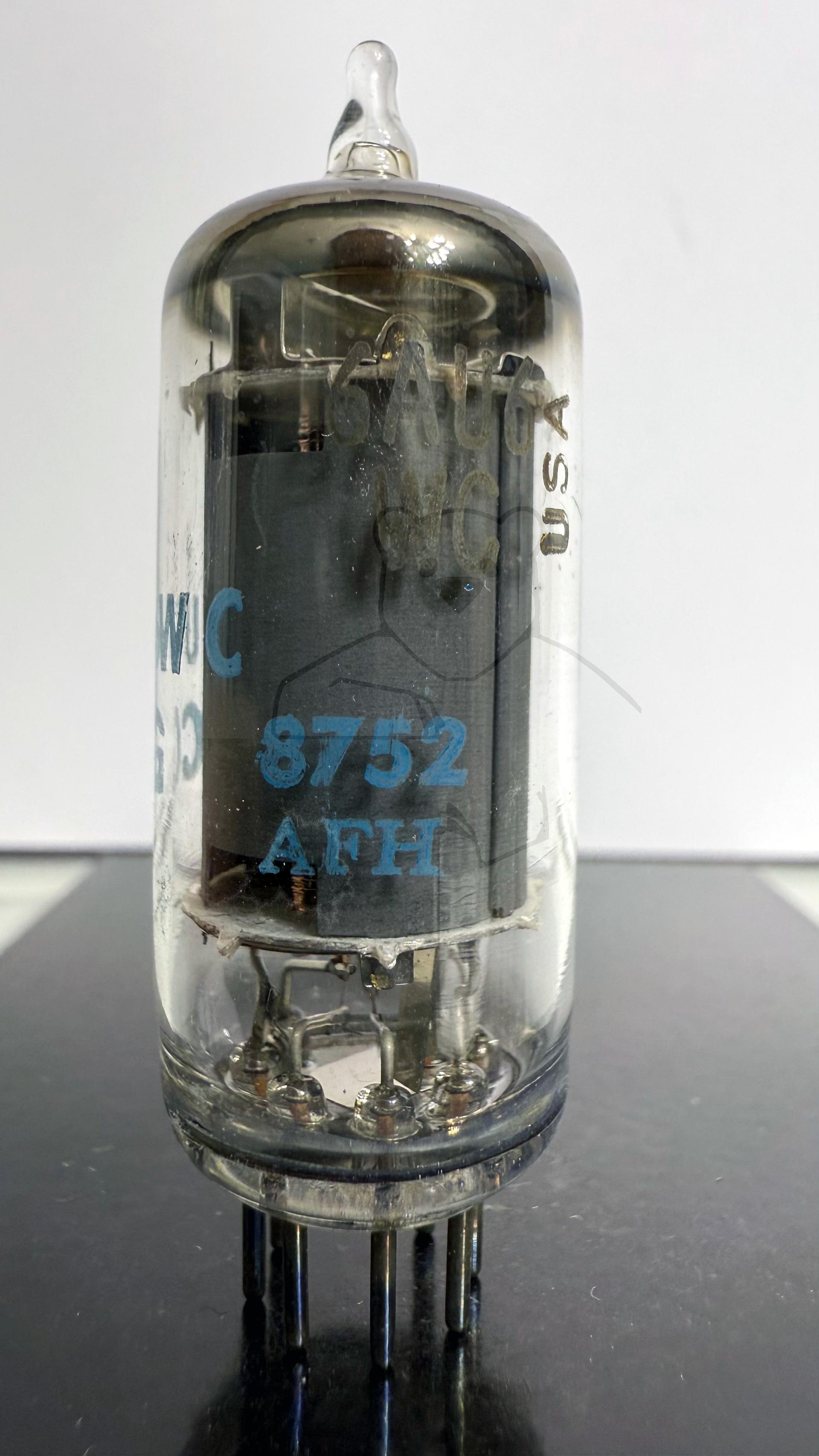

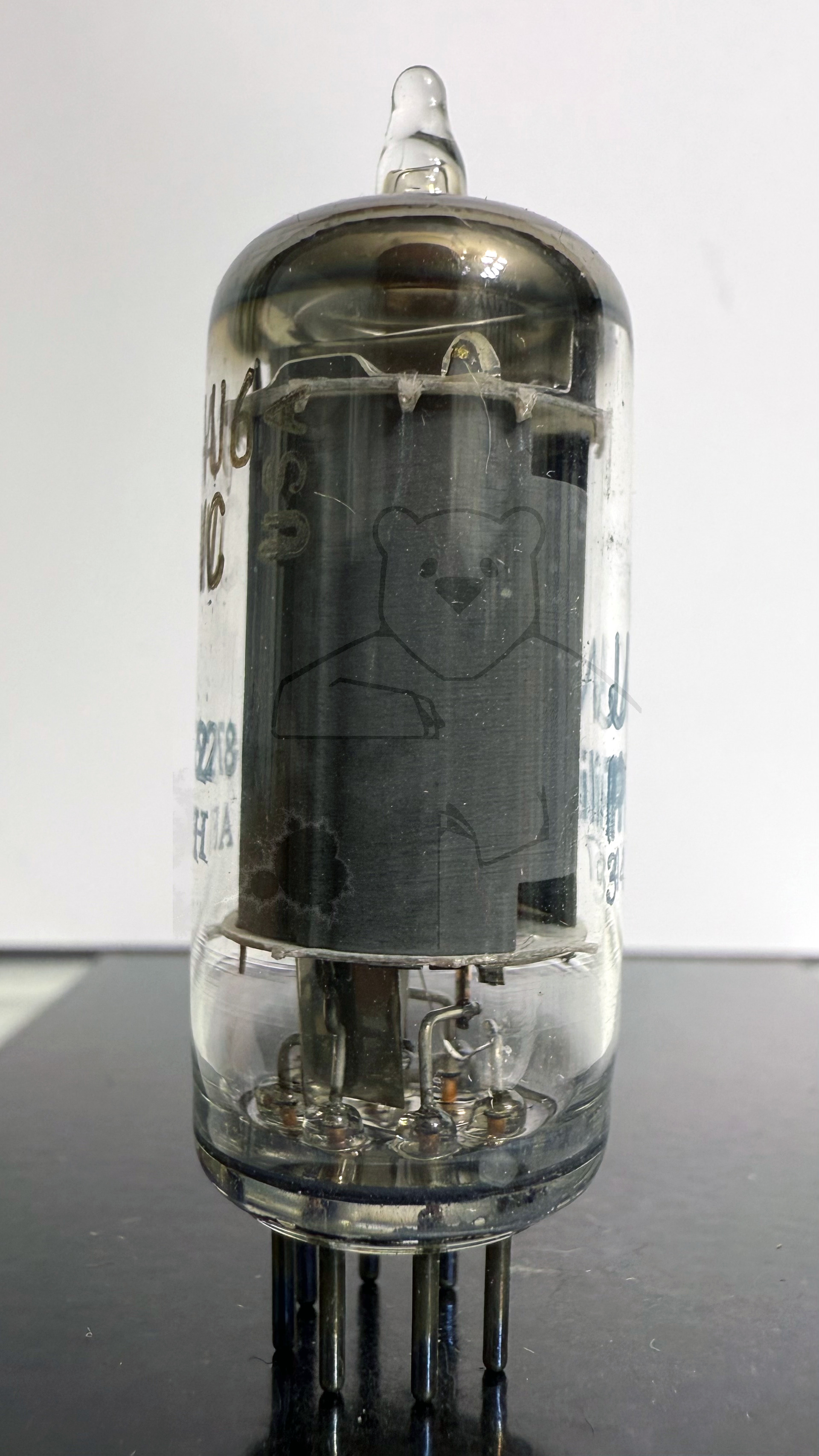

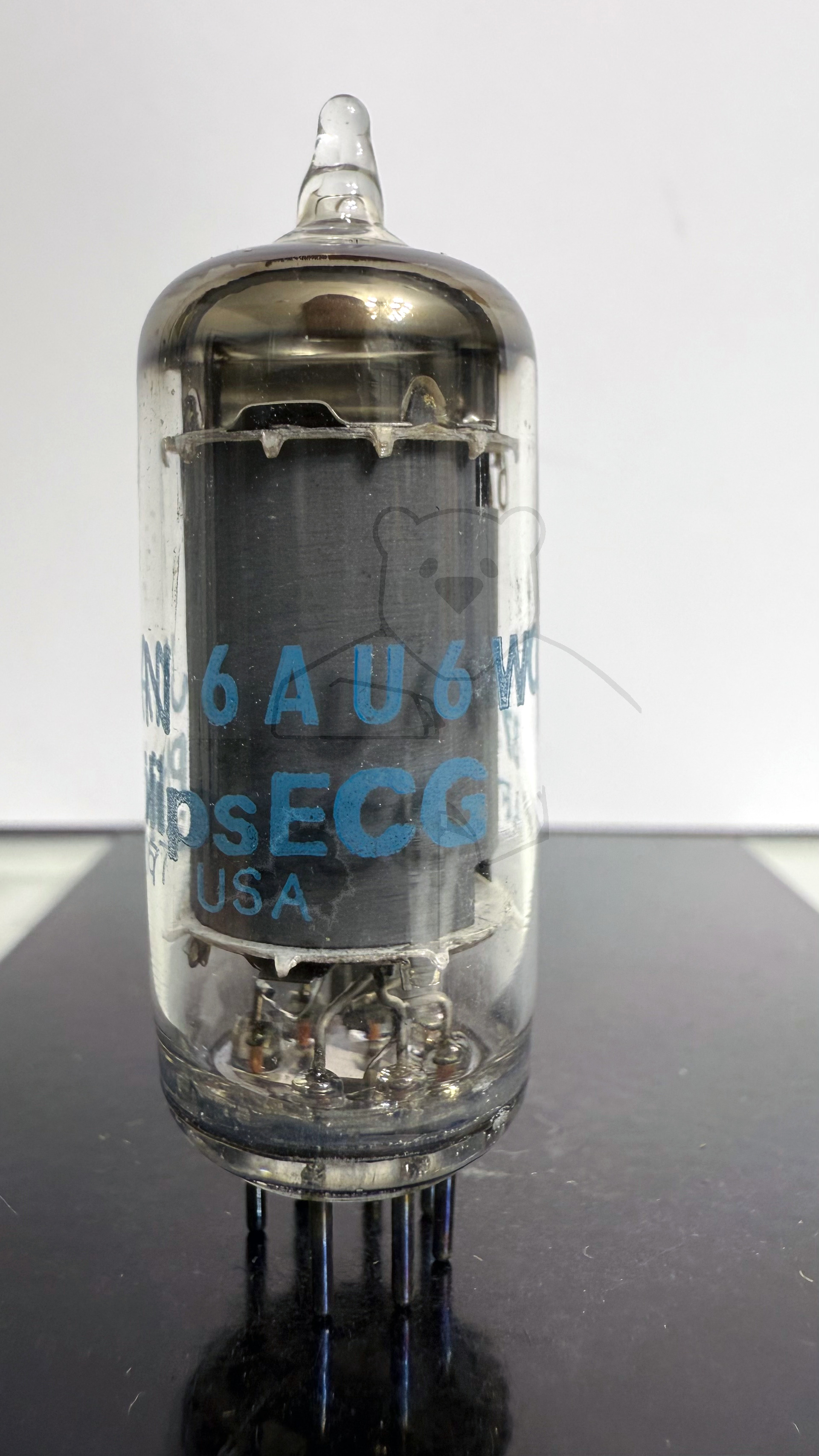

🔎 Beschreibung der Röhre: 6AU6WC Inventarnummer: 08214

Name	→ 6AU6WC
Vergleichsname	→ 6136 → 6AU6 → 6AU6A → 6AU6WA → 8425A → EF94
Hersteller	→ Philips ECG
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

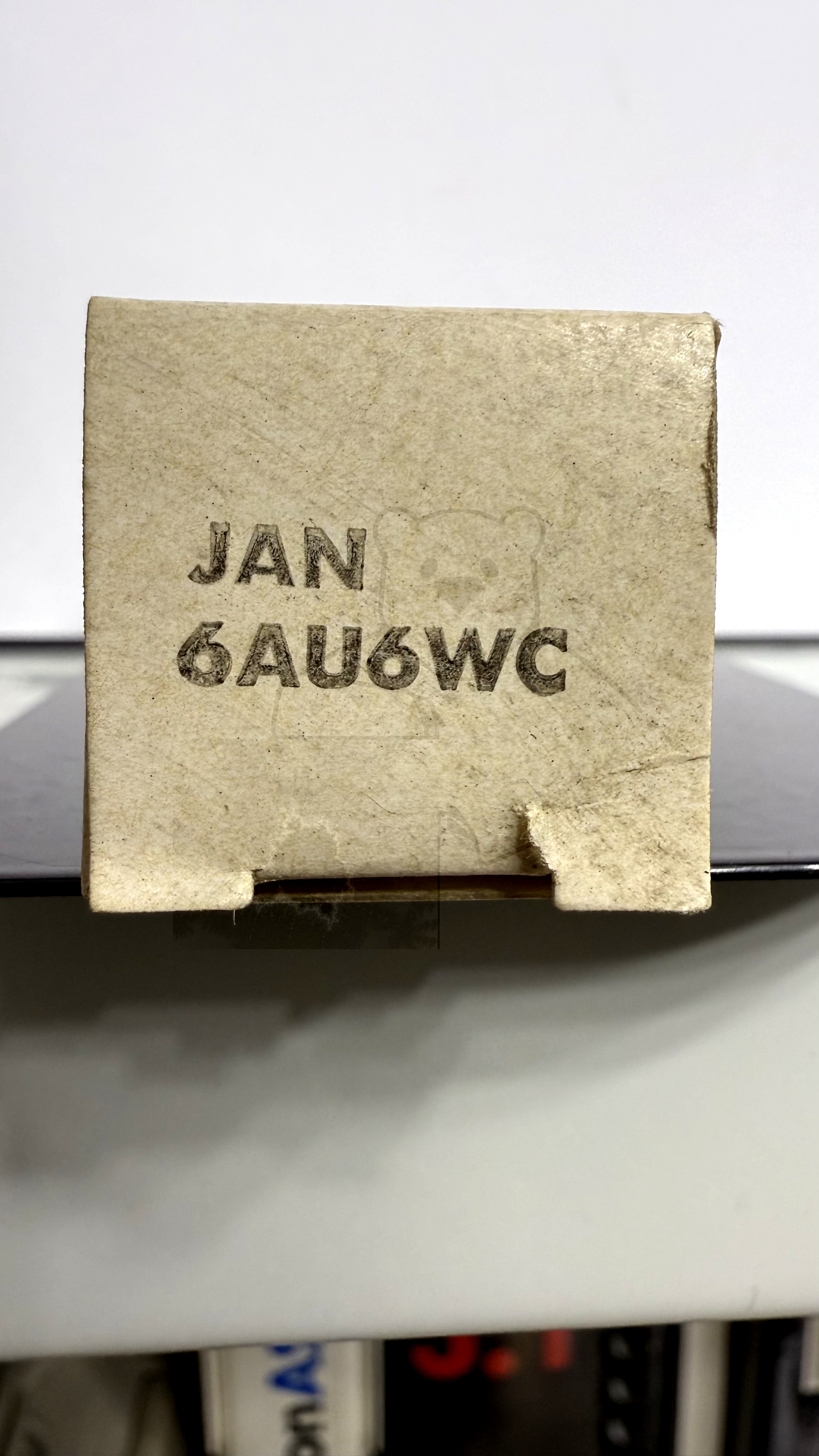

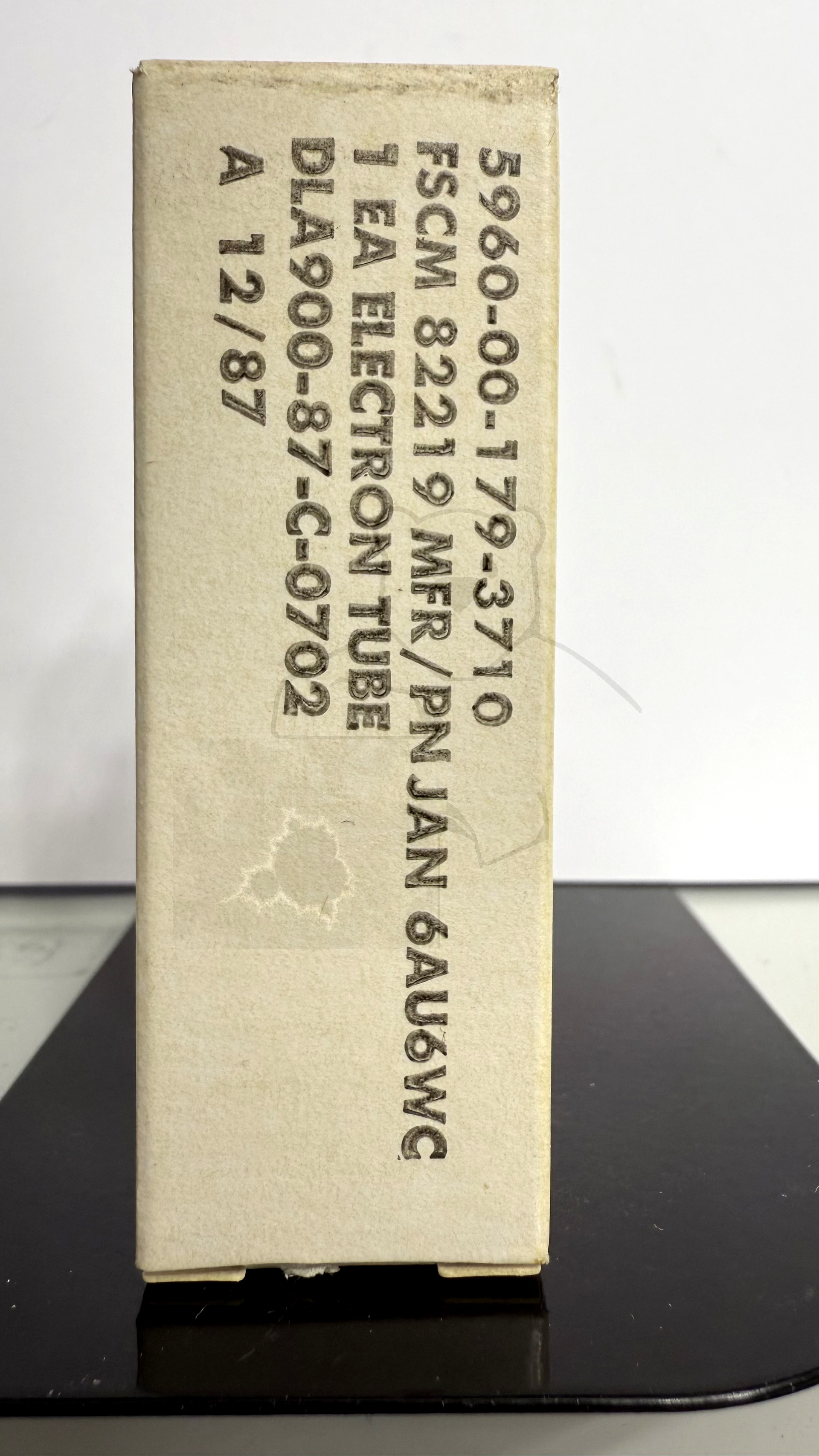

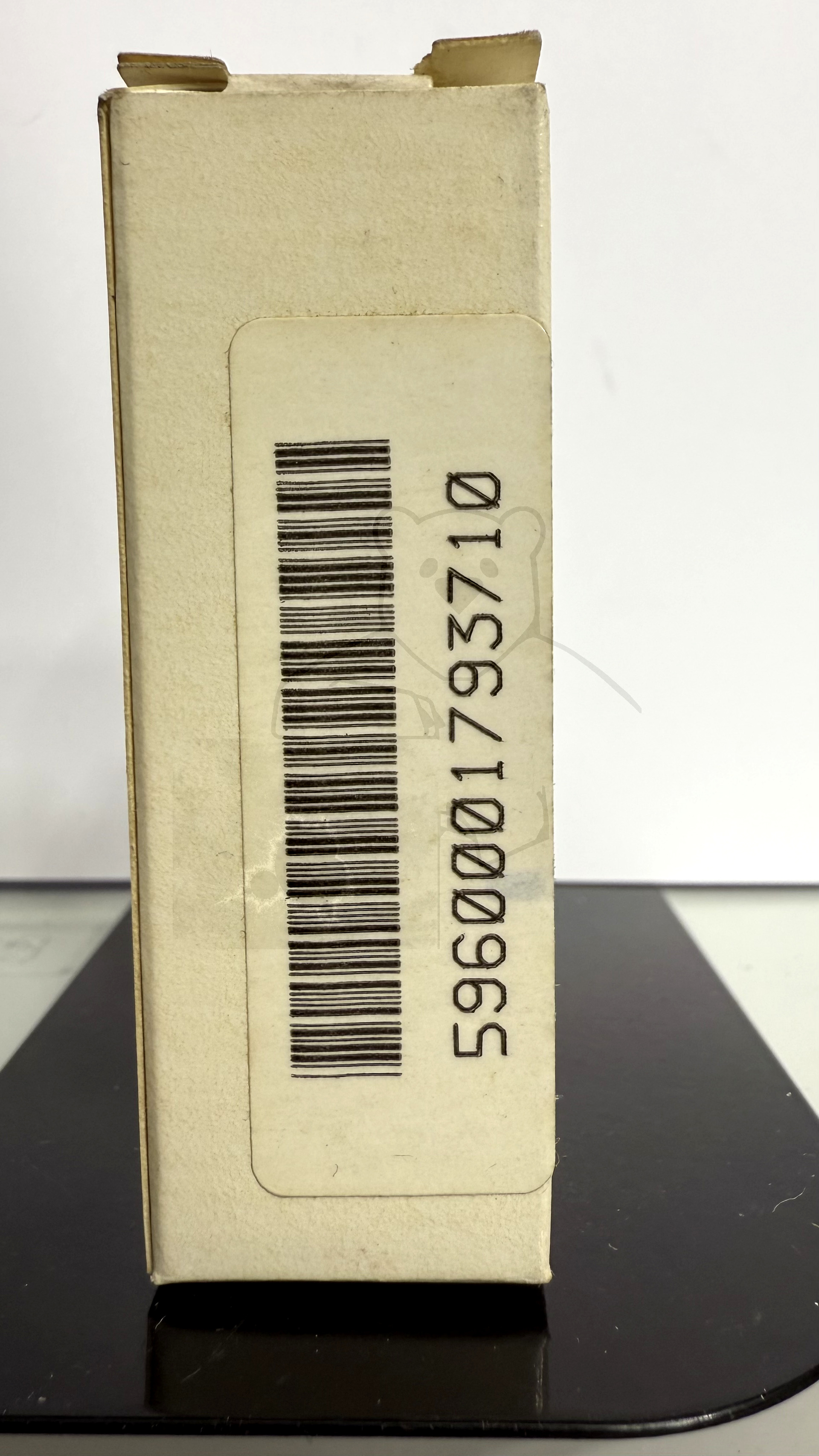

Verpackung	Industrieverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S134

🔎 Beschreibung der Systeme für die Röhre: 6AU6WC

	System 1
Kathode	7
Gitter 1	1
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

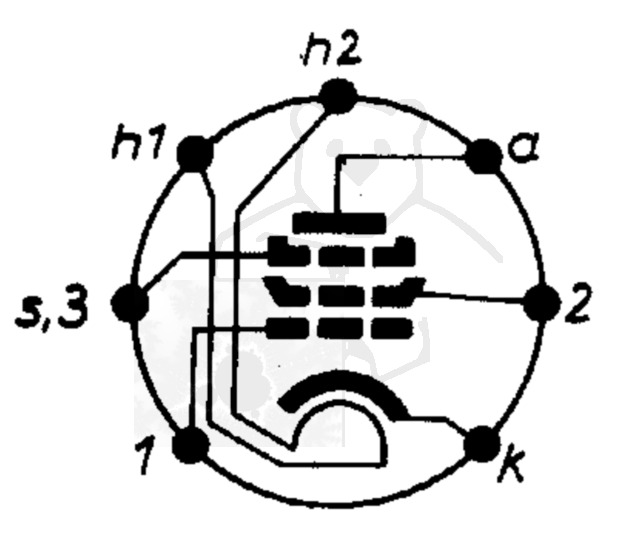

🔎 Sockelschaltung der 6AU6WC

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: 6AU6WC
Pruefkarte EF94 6AG5 6AH6 6AU6 EF96 - Funke W19 Roehrenpruefer.pdf (180 kB)
Pruefkarte EF94 6AU6 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
