đ Beschreibung der Röhre: EB91 Inventarnummer: 08206
| Name | â EB91 |
| Vergleichsname | â 5726 â 6AL5 â 6AL5W â 6Đ„2Đ â E91AA â EAA91 â L91AA |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 678 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung |
| Getestet | |
| Hoheitszeichen | Bundeswehr Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S134 |
đ Beschreibung der Systeme fĂŒr die Röhre: EB91
| System 1 | System 2 | |
| Kathode | 1 | 5 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | 7 | 2 |
| Anode 1 | ||
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | ||
| Funktion | â Demodulator |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

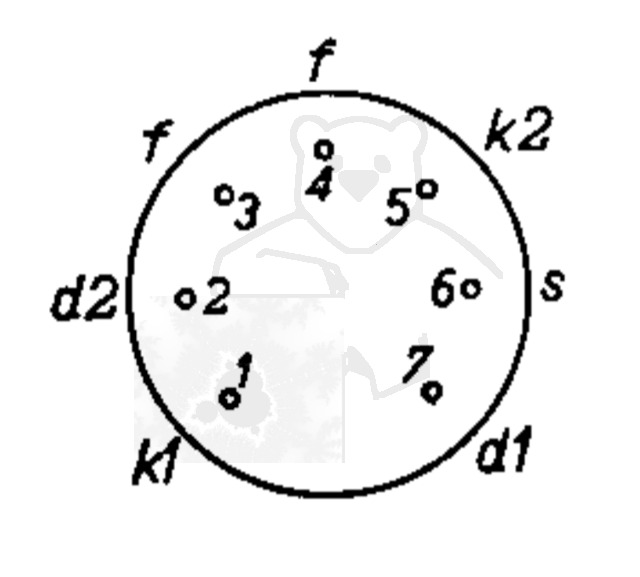

đ Sockelschaltung der EB91
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: EB91
Datenblatt EB91 Mullard Version 1 [www.tubedata.info].pdf (119 kB)
Datenblatt EB91 Mullard Version 2 [www.tubedata.info].pdf (75 kB)
Datenblatt EB91 Philips [www.tubedata.info].pdf (21 kB)
Datenblatt EB91 Philips Version 1 [www.tubedata.info].pdf (18 kB)
Datenblatt EB91 Philips Version 2.pdf (22 kB)
Pruefkarte EAA91 EB91 6AL5 6D2 D77 - Funke W19 Roehrenpruefer.pdf (145 kB)
Pruefkarte EAA91 EB91 6AL5 CV238 5726 6097 6D2 D77 CV140 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte EB91 EAA91 6AL5 CV238 5726 6097 6D2 D77 CV140 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EB91

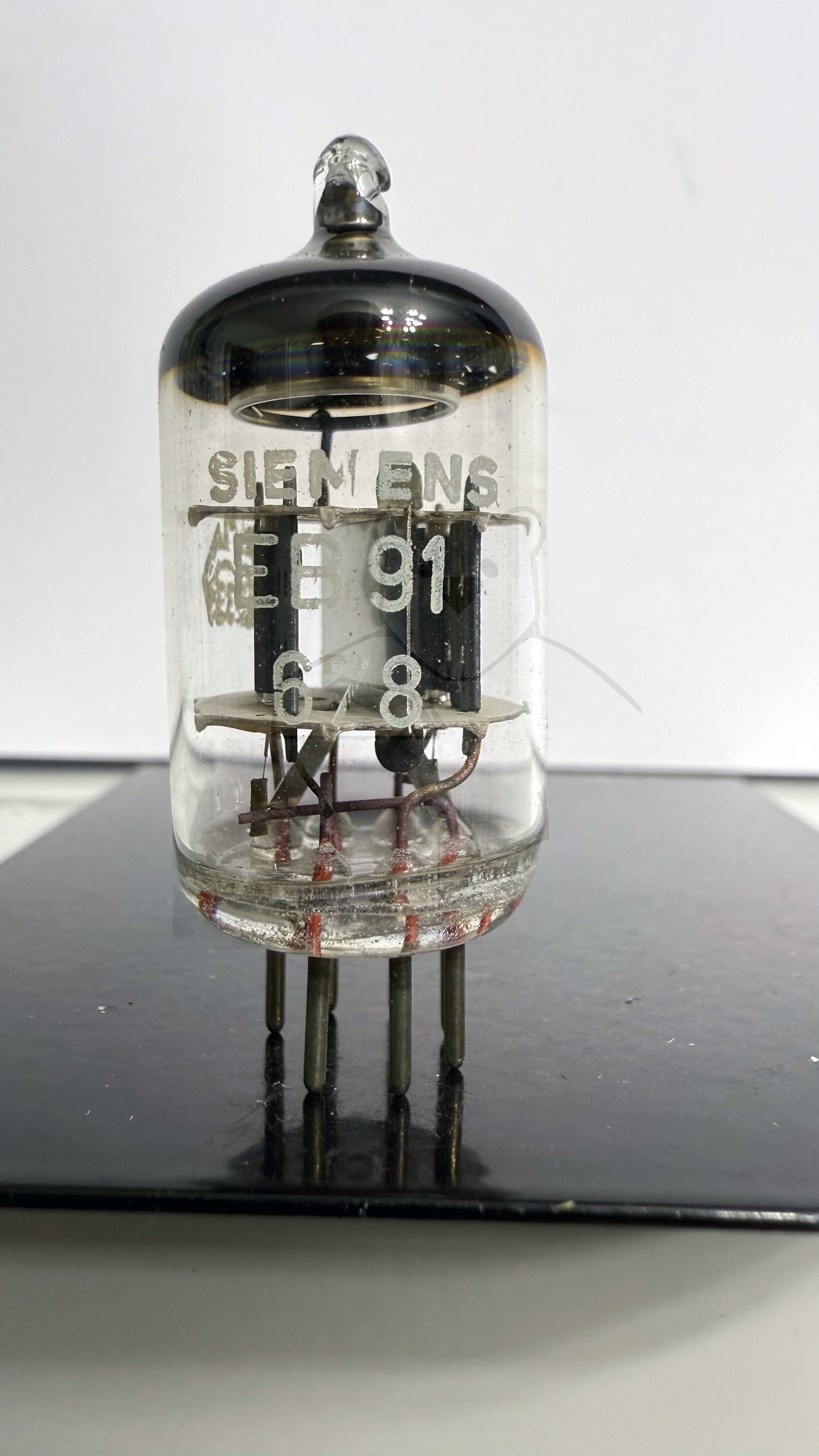

Röhre EB91 #8206 Bild 1

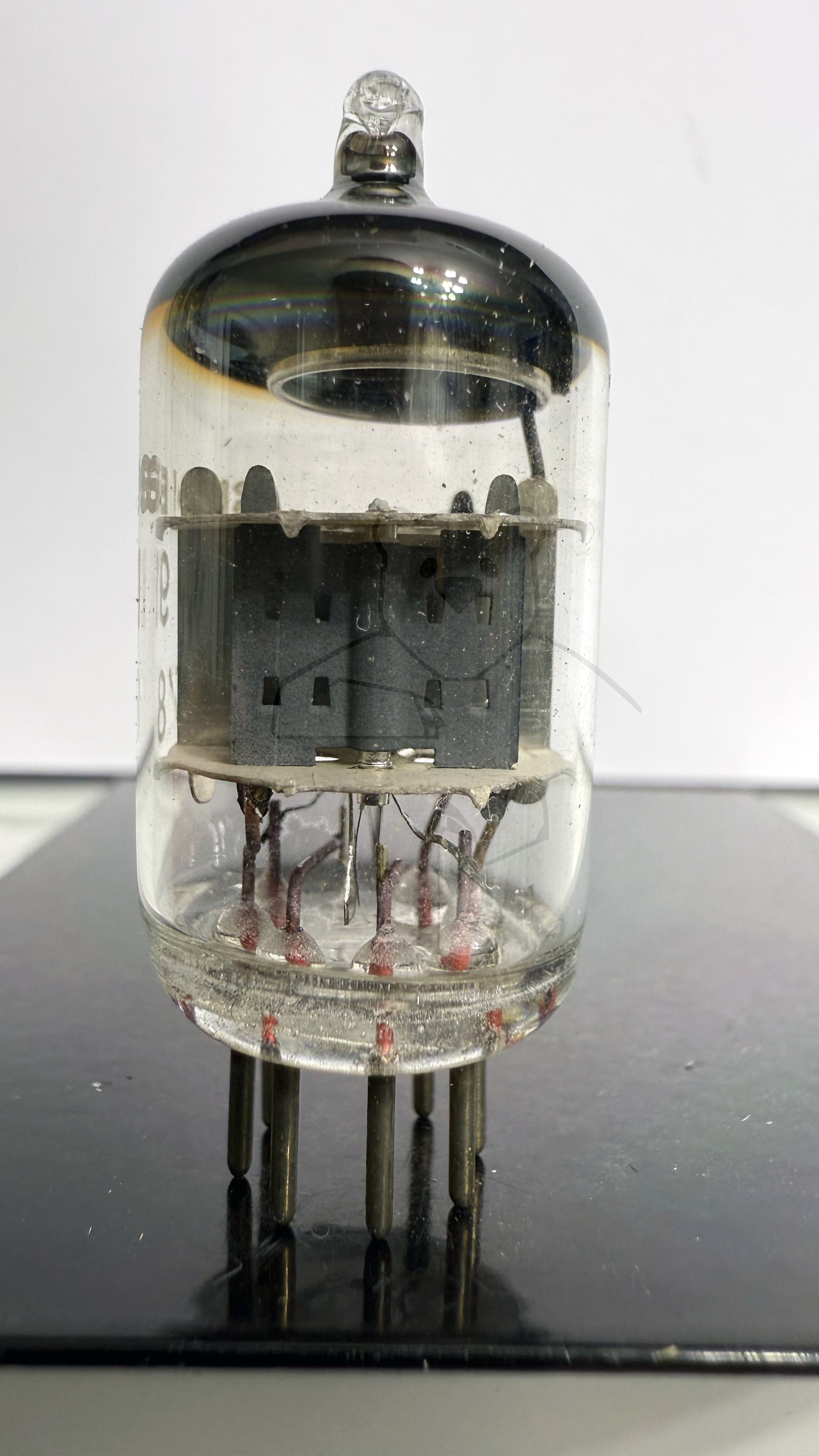

Röhre EB91 #8206 Bild 2

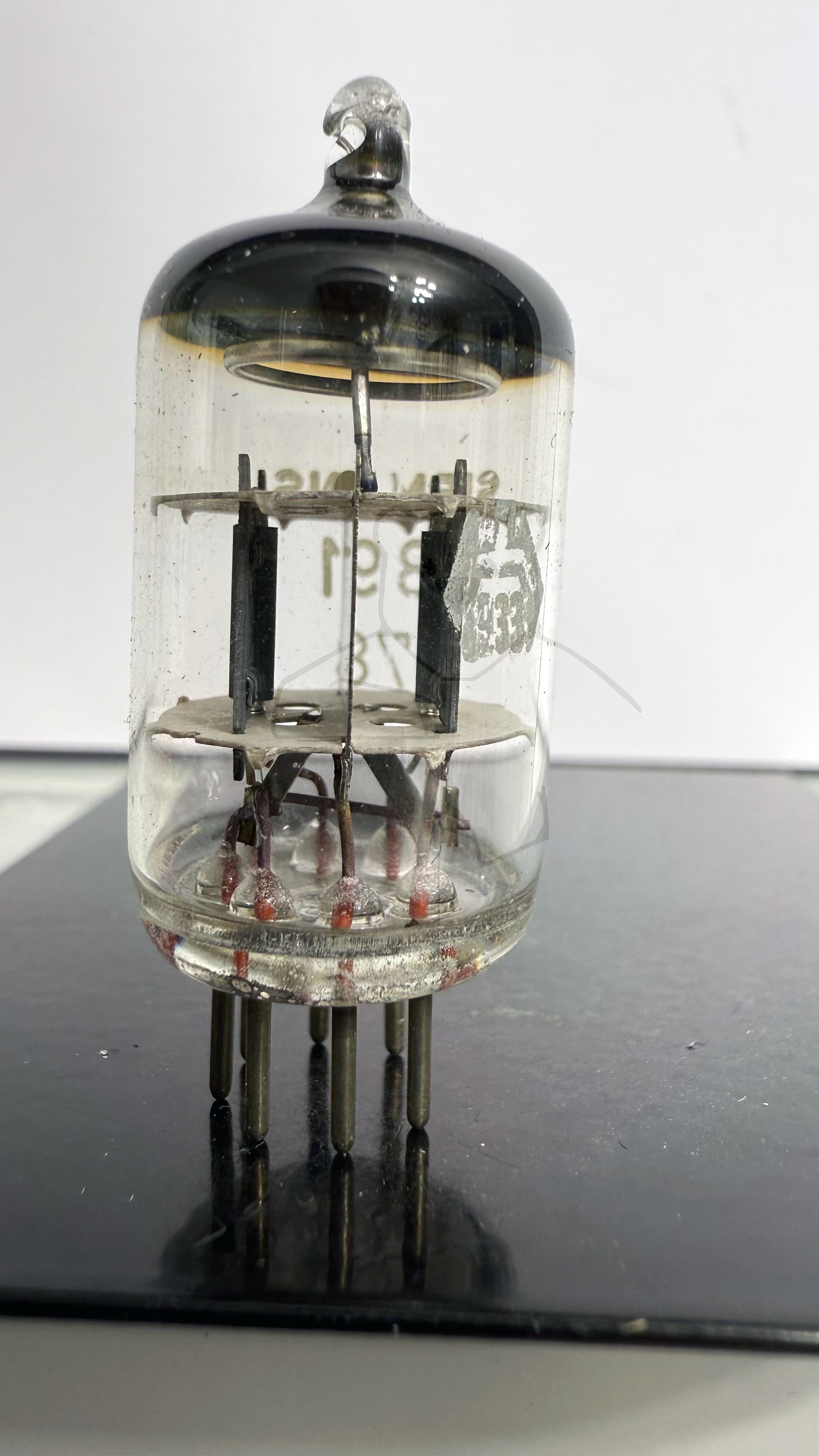

Röhre EB91 #8206 Bild 3

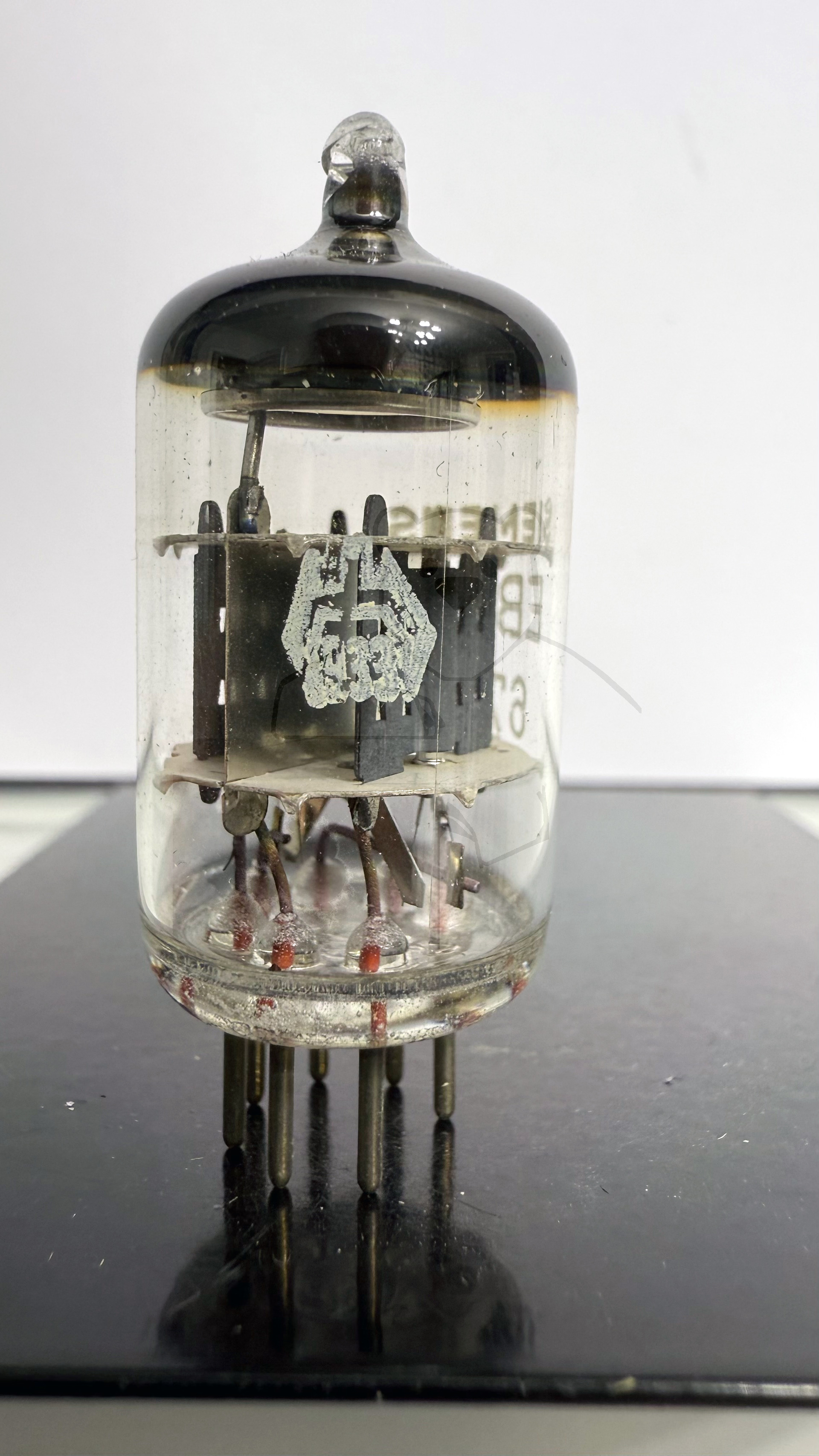

Röhre EB91 #8206 Bild 4

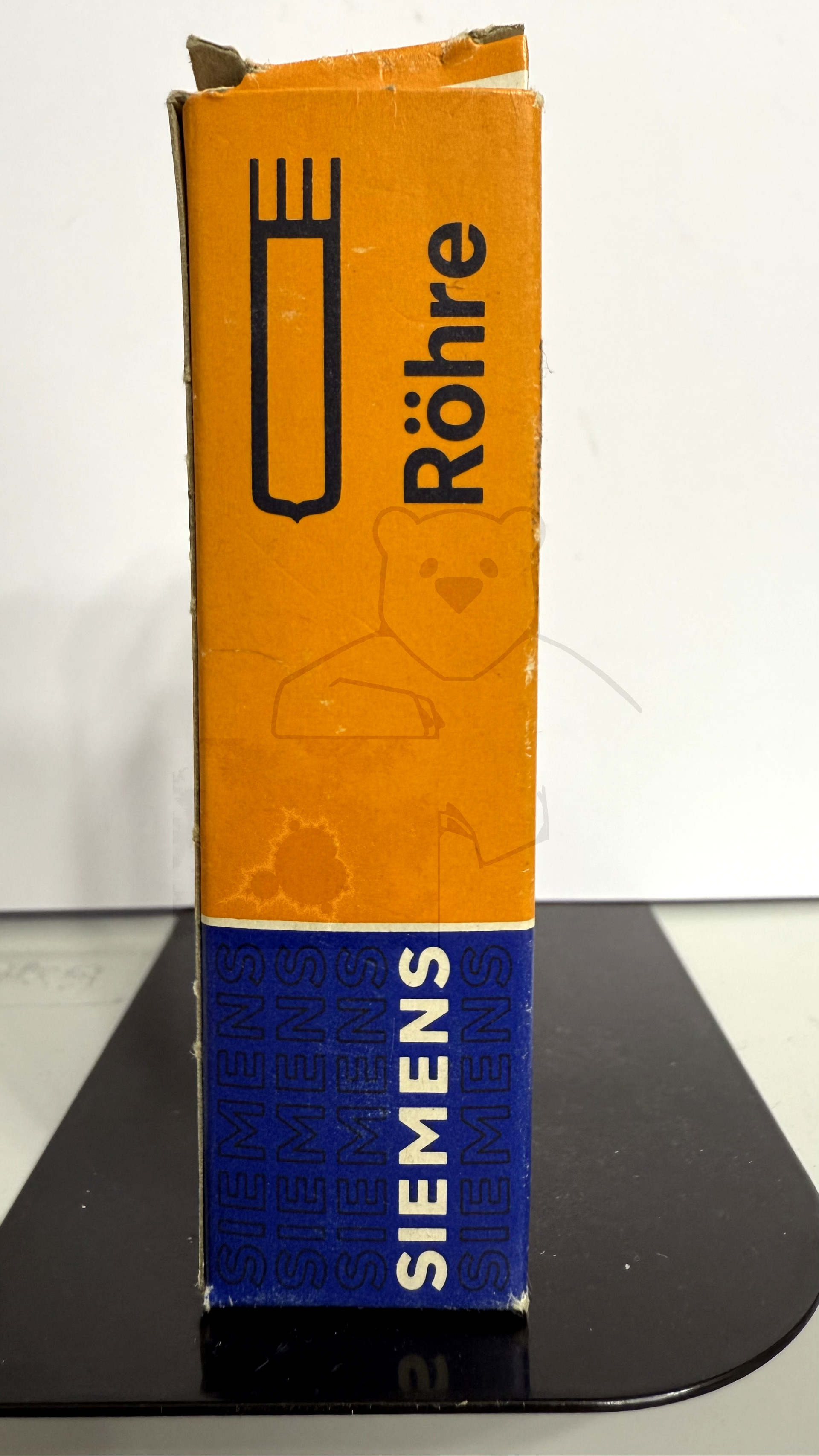

Röhre EB91 #8206 Verpackung Bild 1

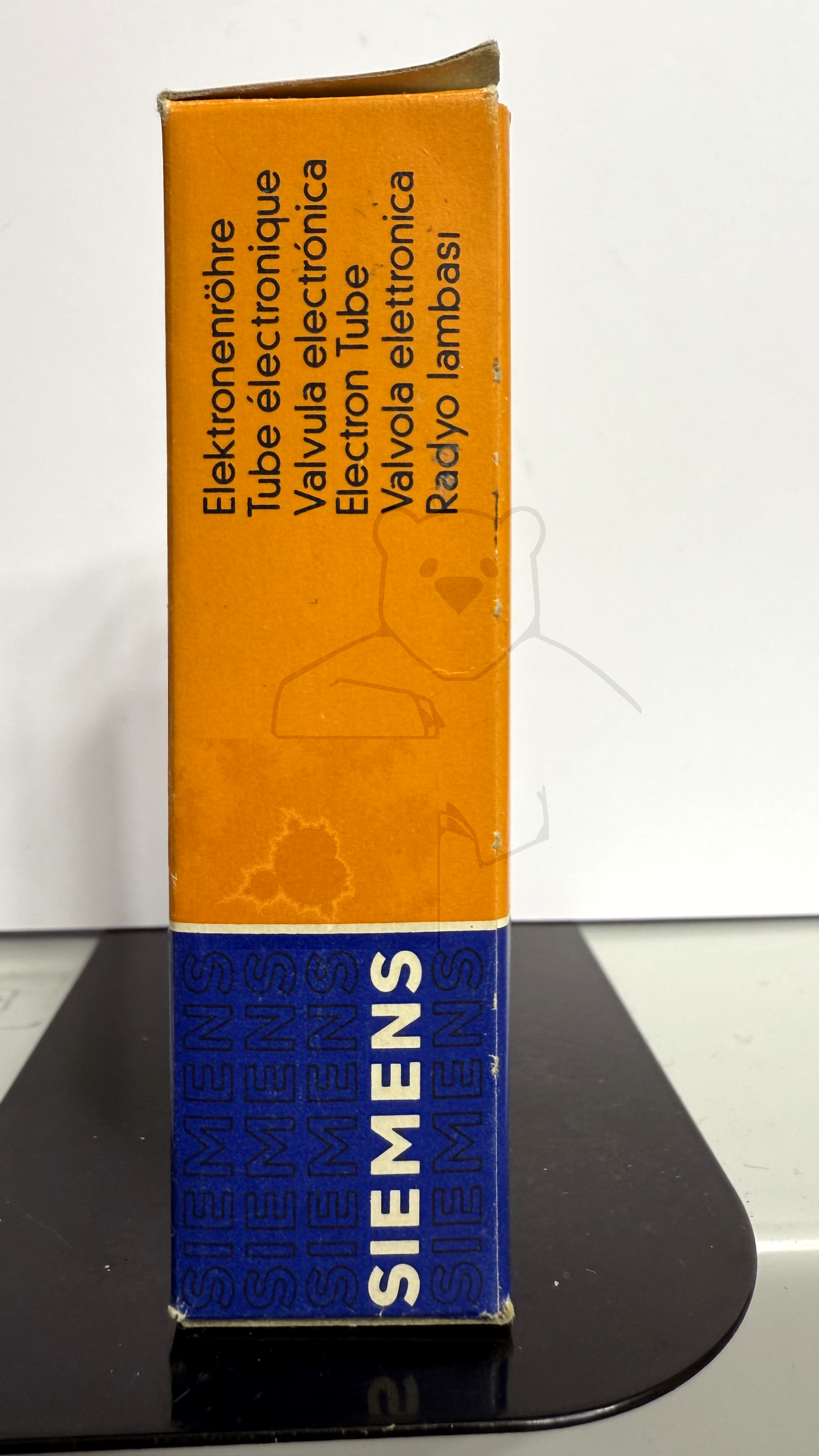

Röhre EB91 #8206 Verpackung Bild 2
