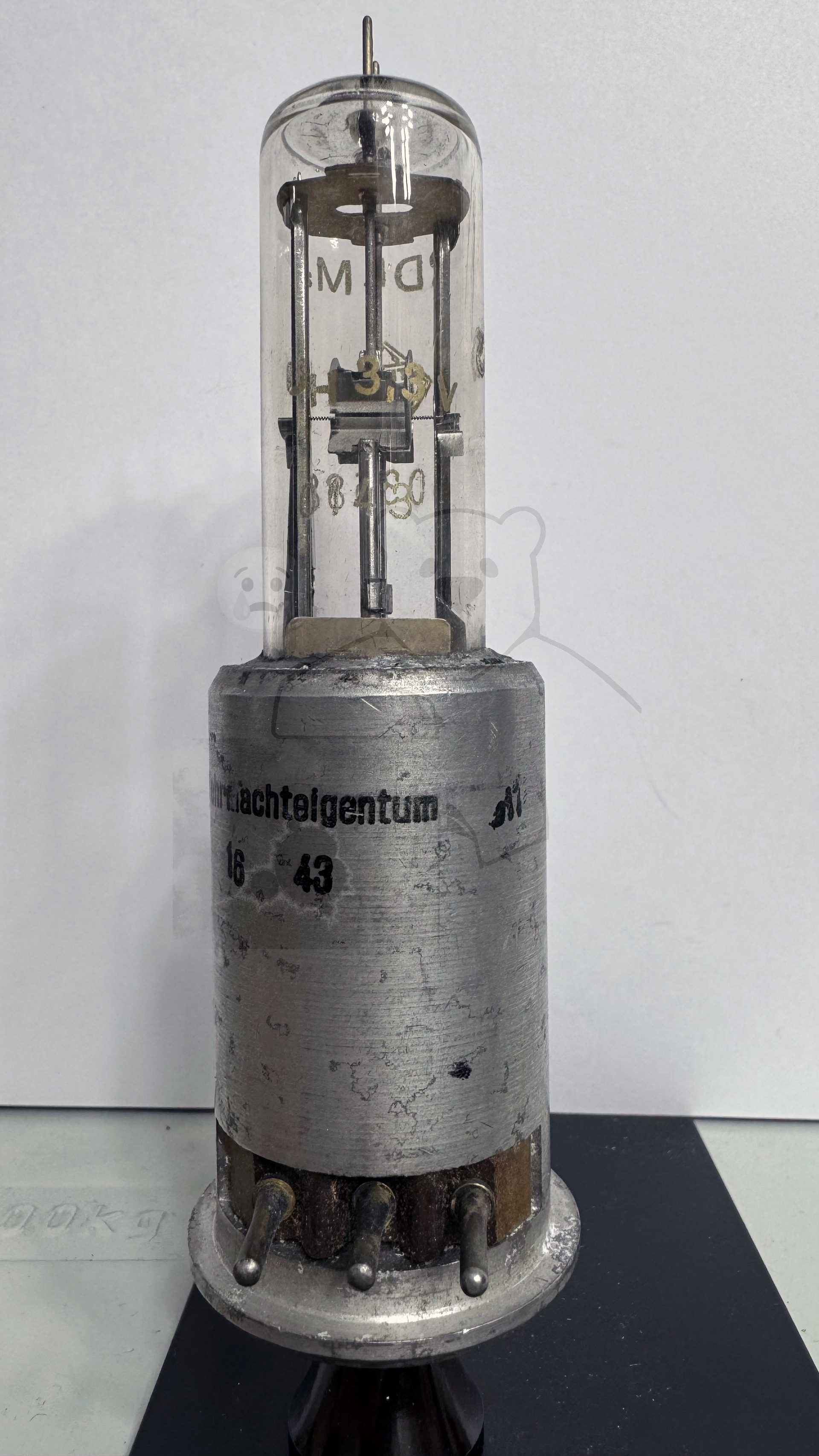

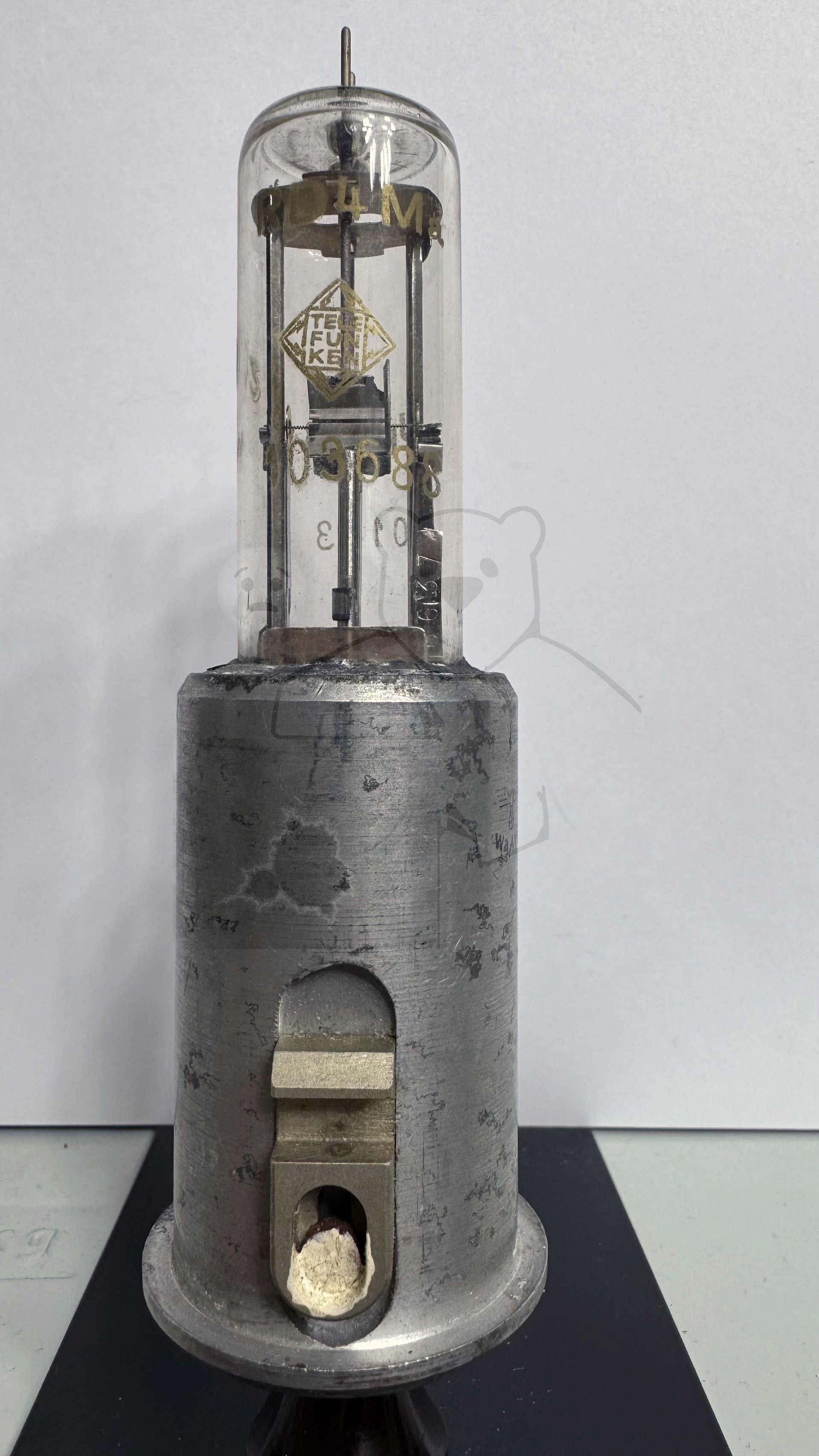

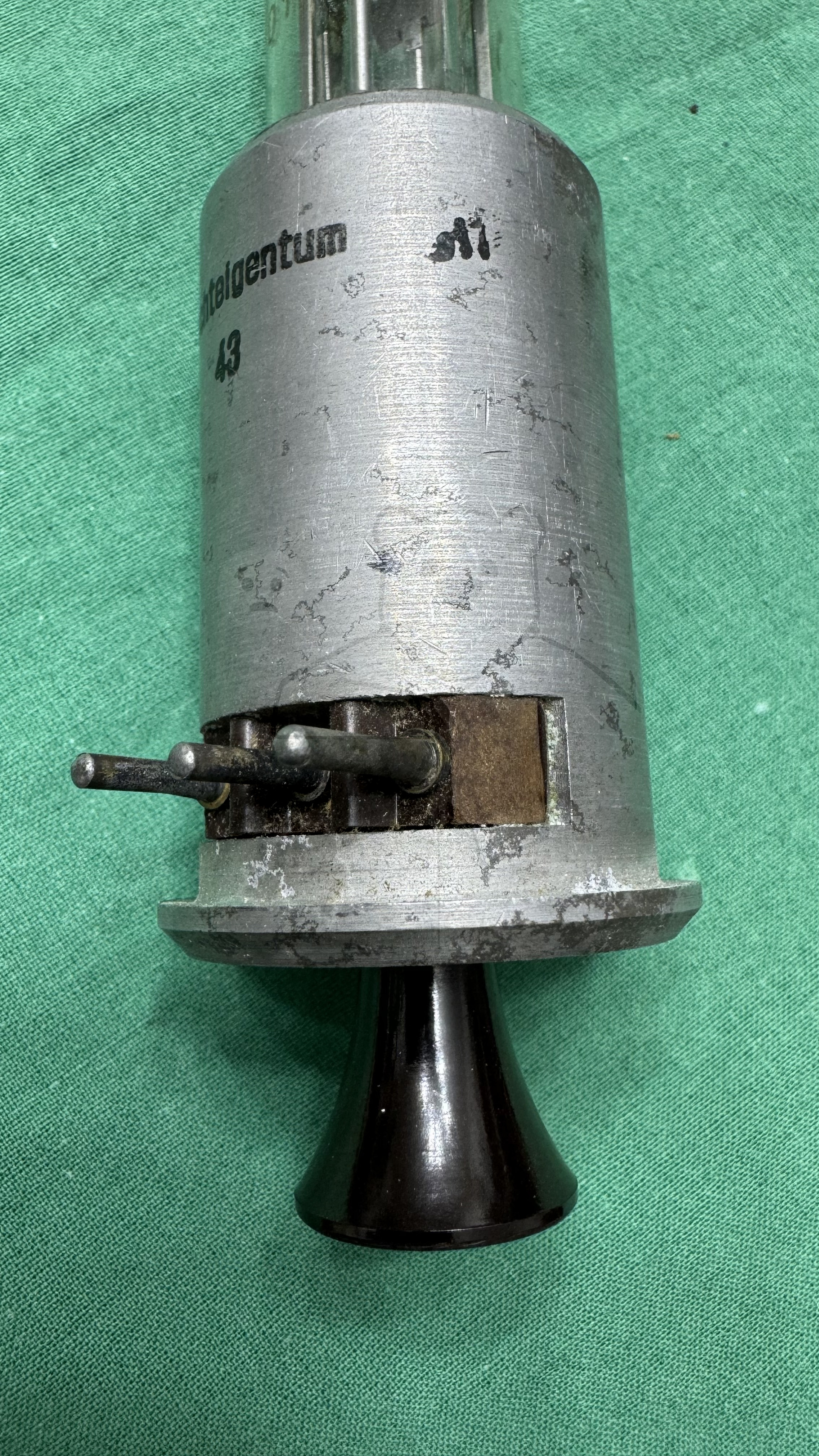

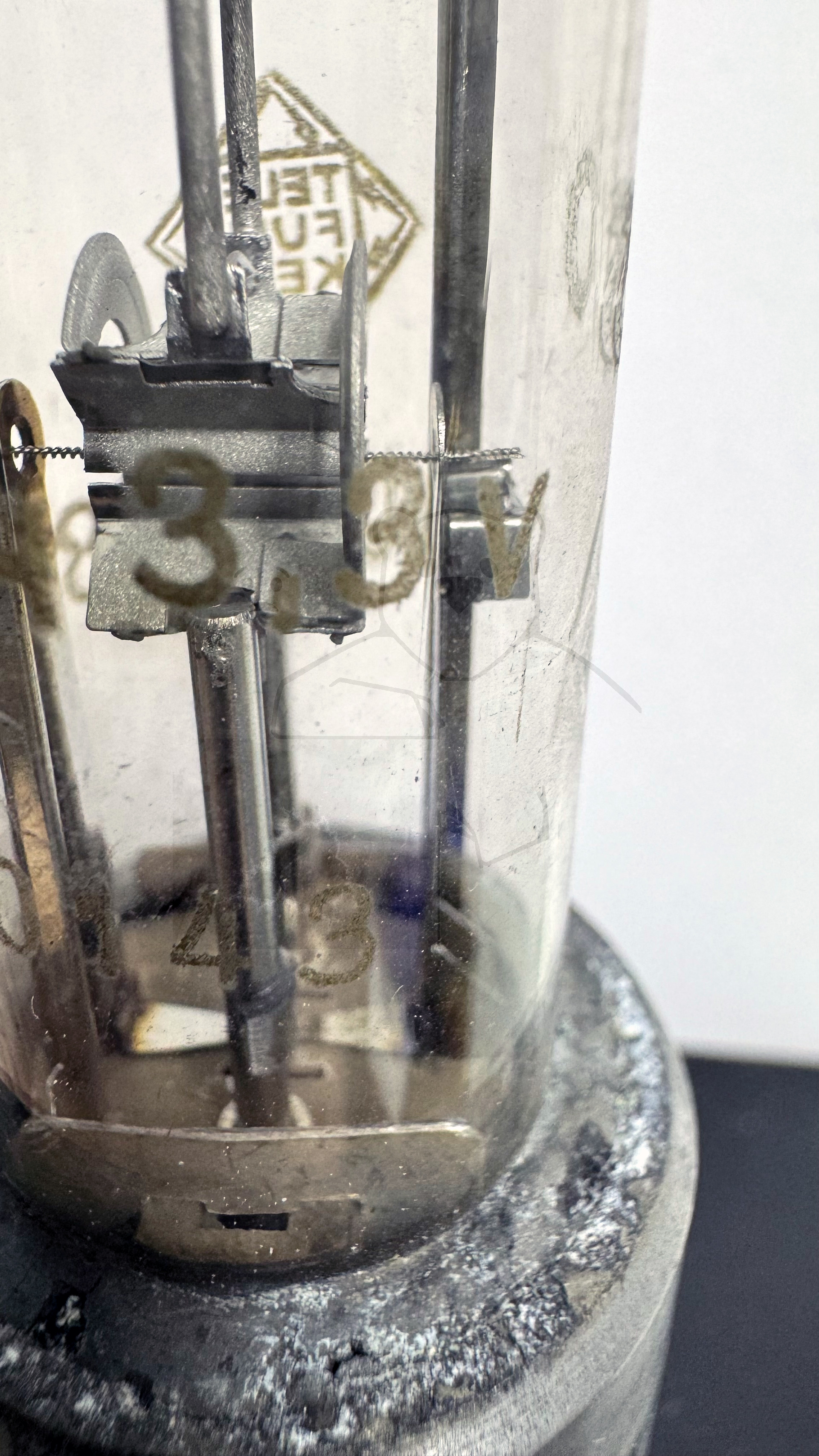

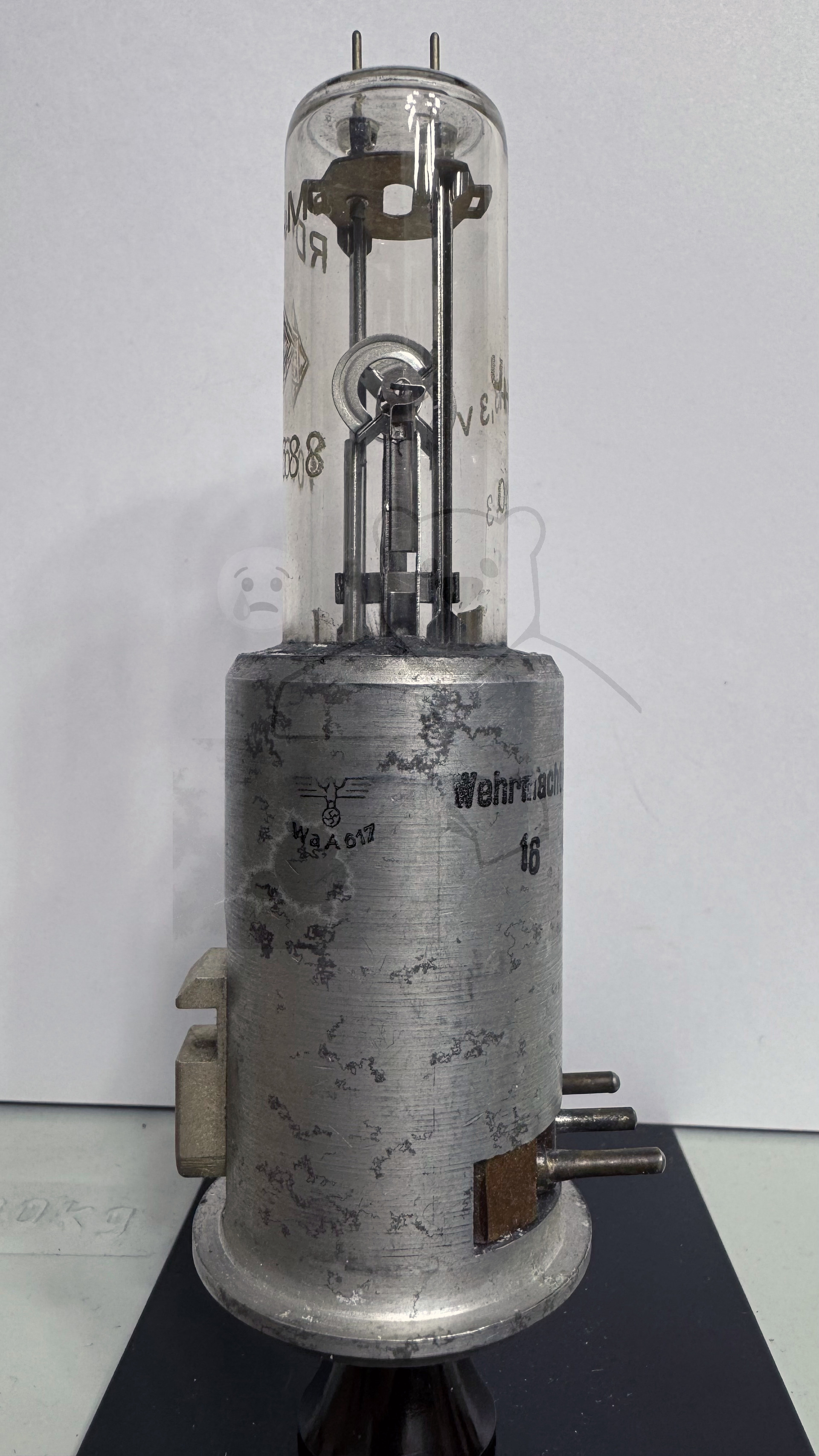

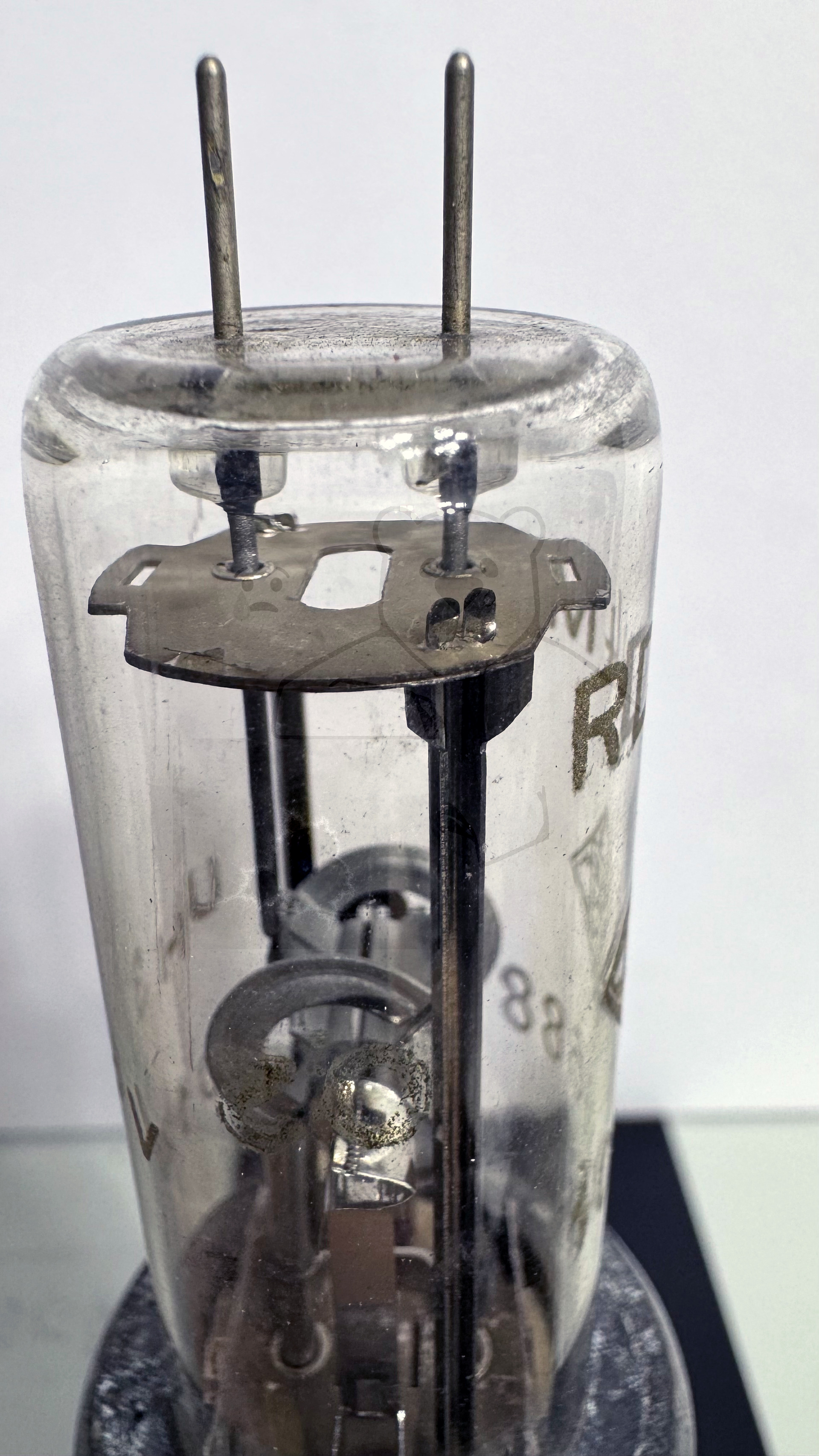

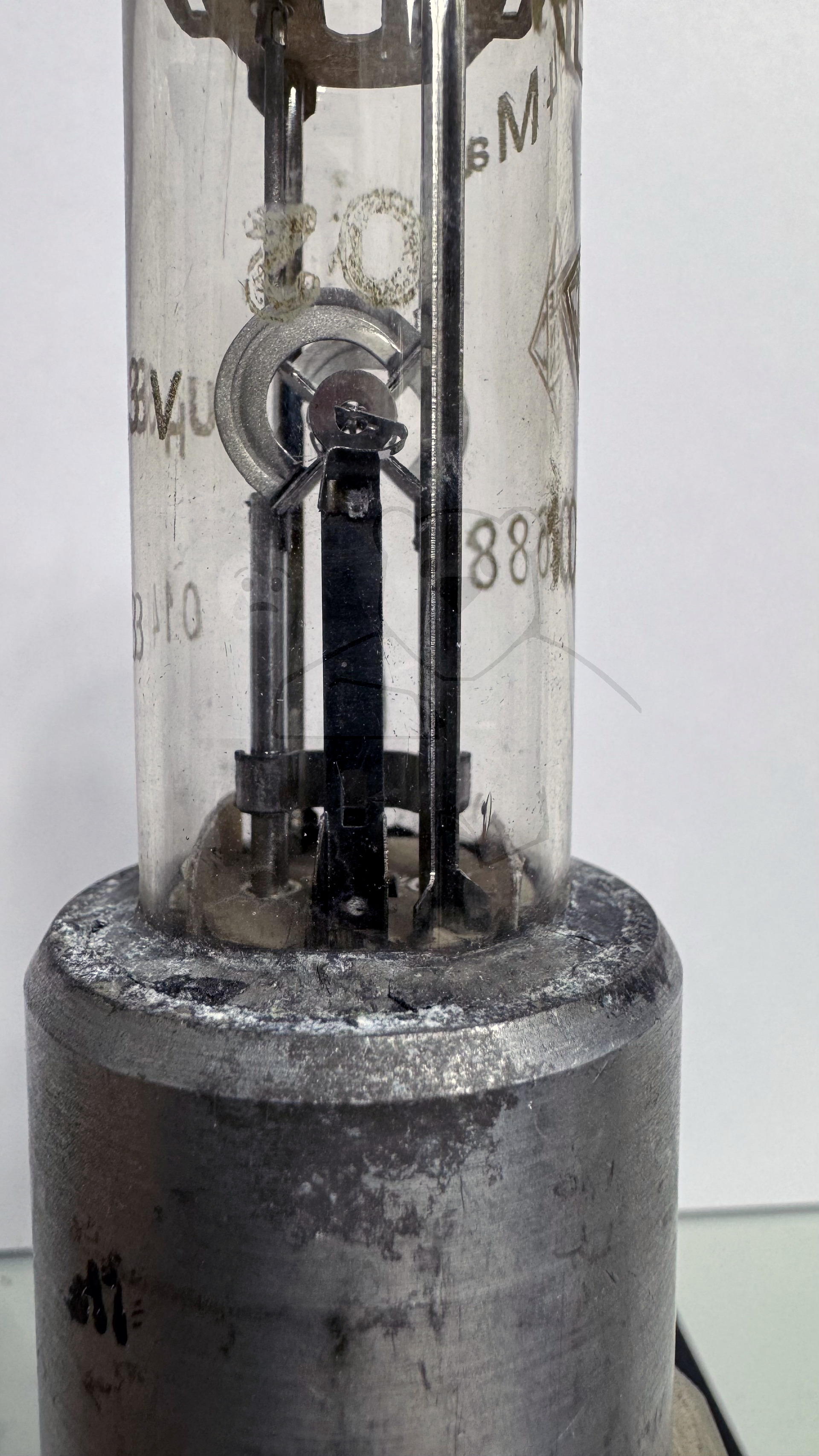

Daten und Bilder der Röhre: RD4Ma

🔎 Beschreibung der Röhre: RD4Ma Inventarnummer: 08197

Name	→ RD4Ma
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	3,3
Heizstrom (Ampère)	4
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp	Die Röhre ist schwach Radioaktiv, ca. 0,3µSv/h
Informationen	01/43
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	3688
Verpackung	Neutrale Verpackung
Getestet

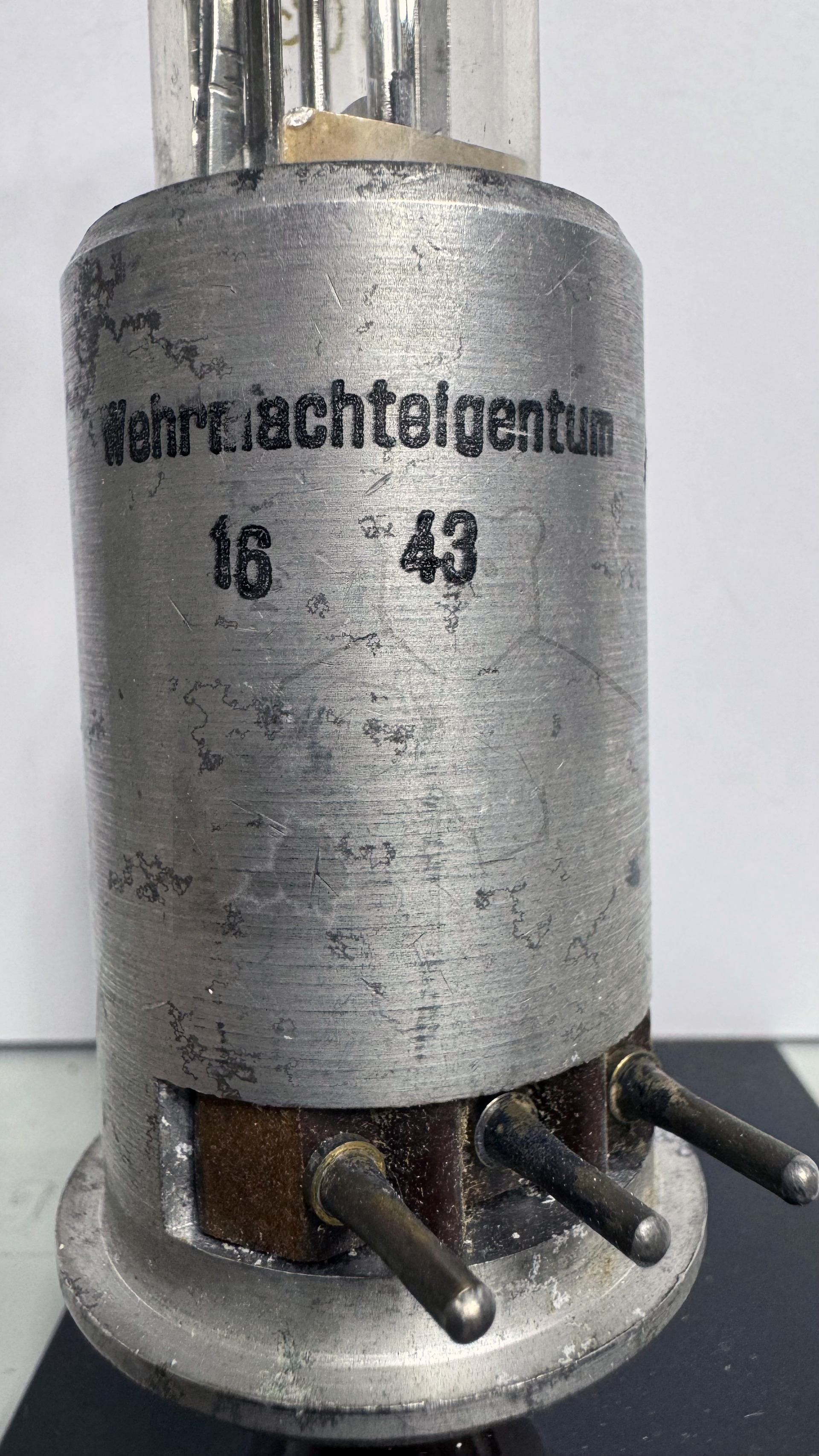

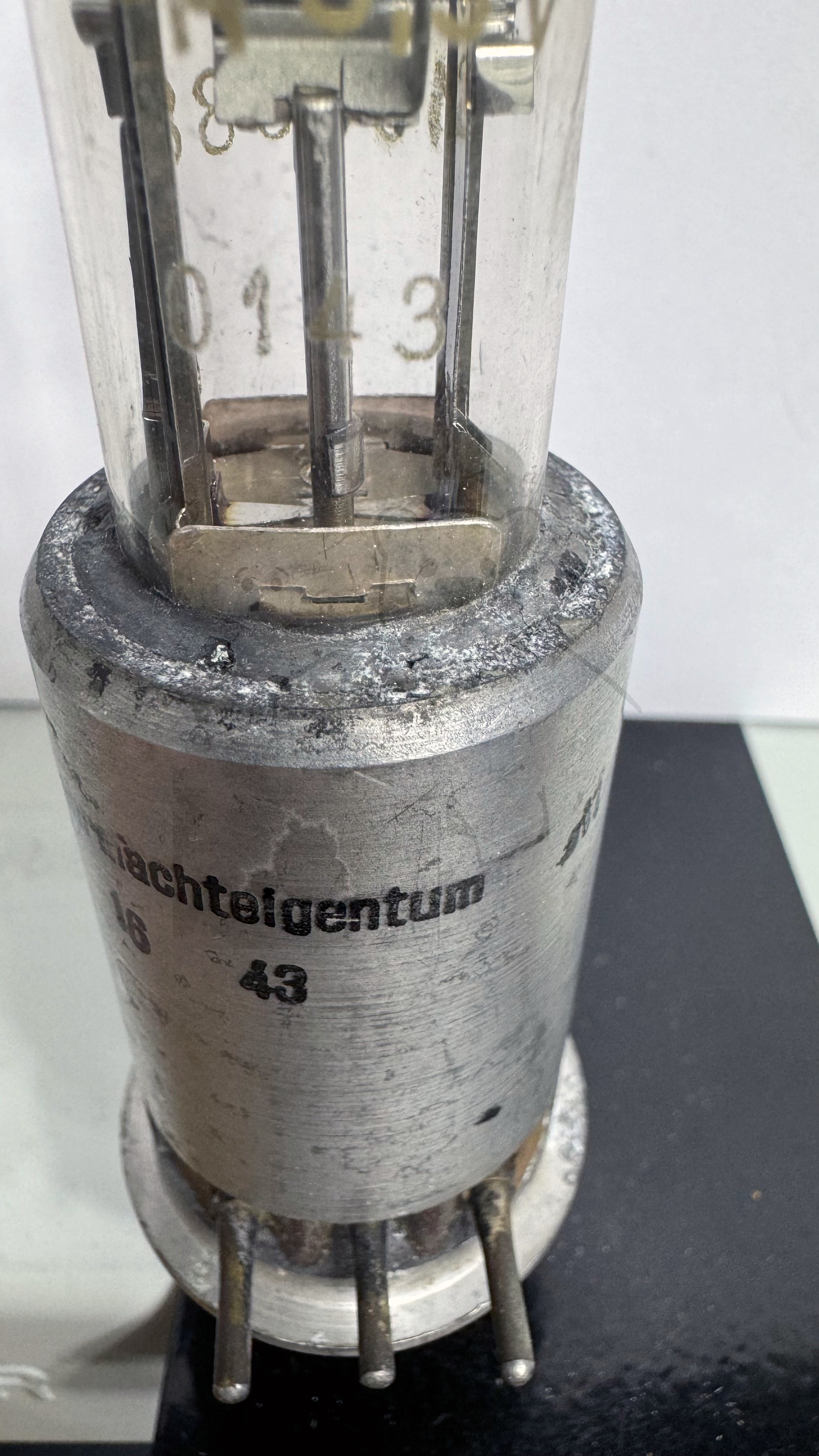

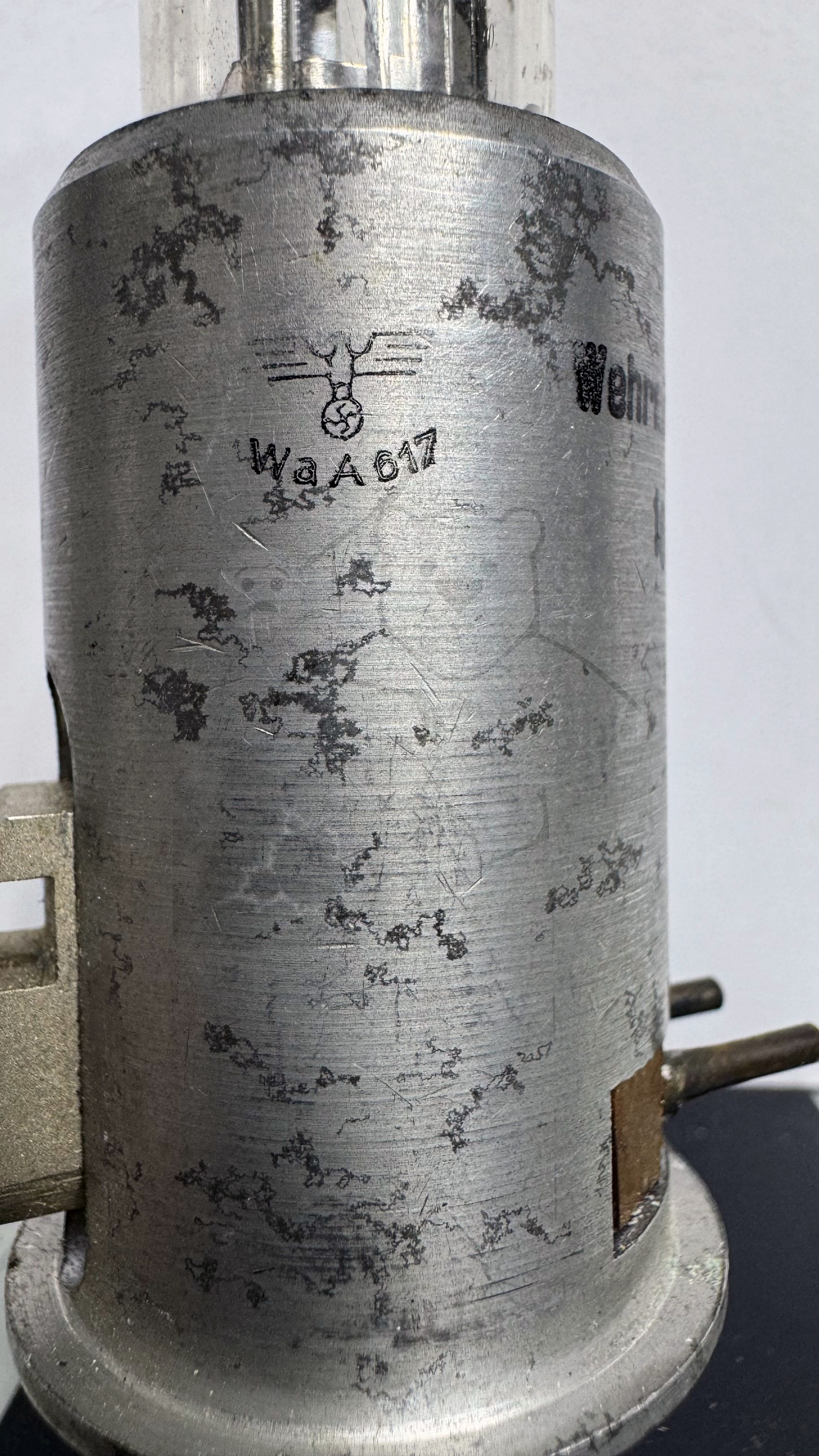

Hoheitszeichen	Wehrmachtseigentum, 16 43, Reichsadler Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S43a

🔎 Beschreibung der Systeme für die Röhre: RD4Ma

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Magnetron

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RD4Ma

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RD4Ma
Datenblatt RD4Ma Telefunken [www.tubedata.info].pdf (306 kB)
