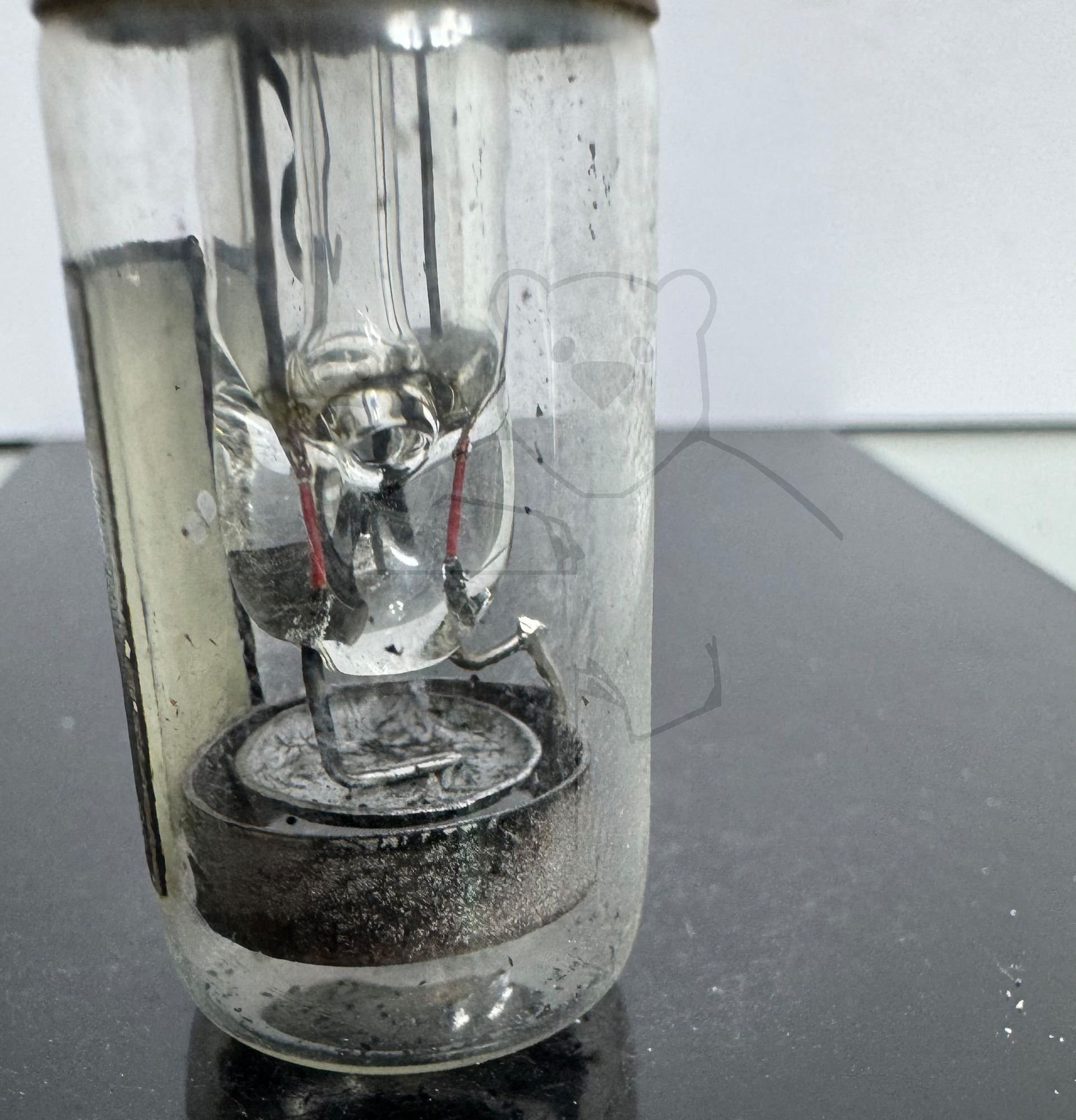

Daten und Bilder der Röhre: STV70/6

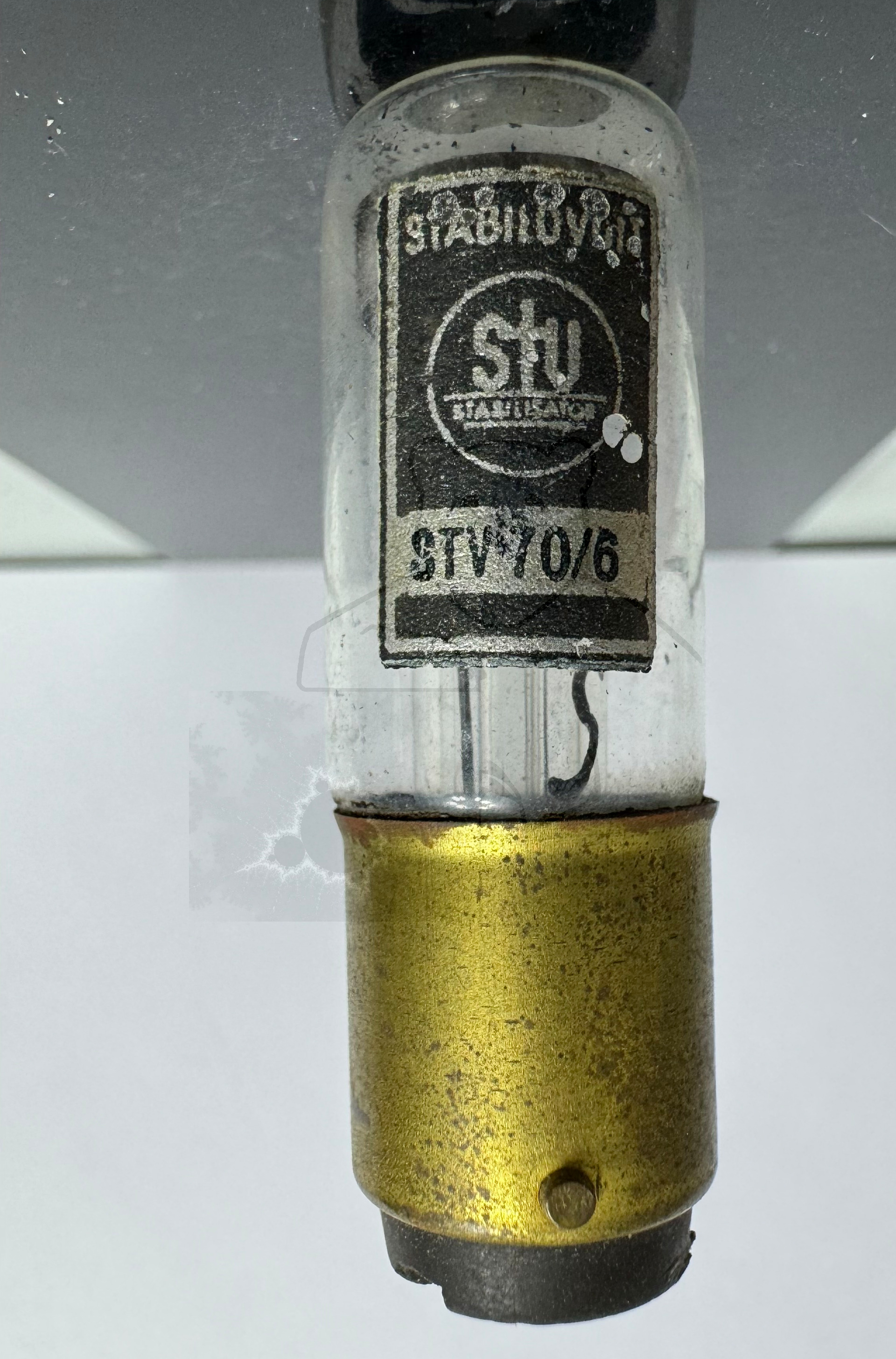

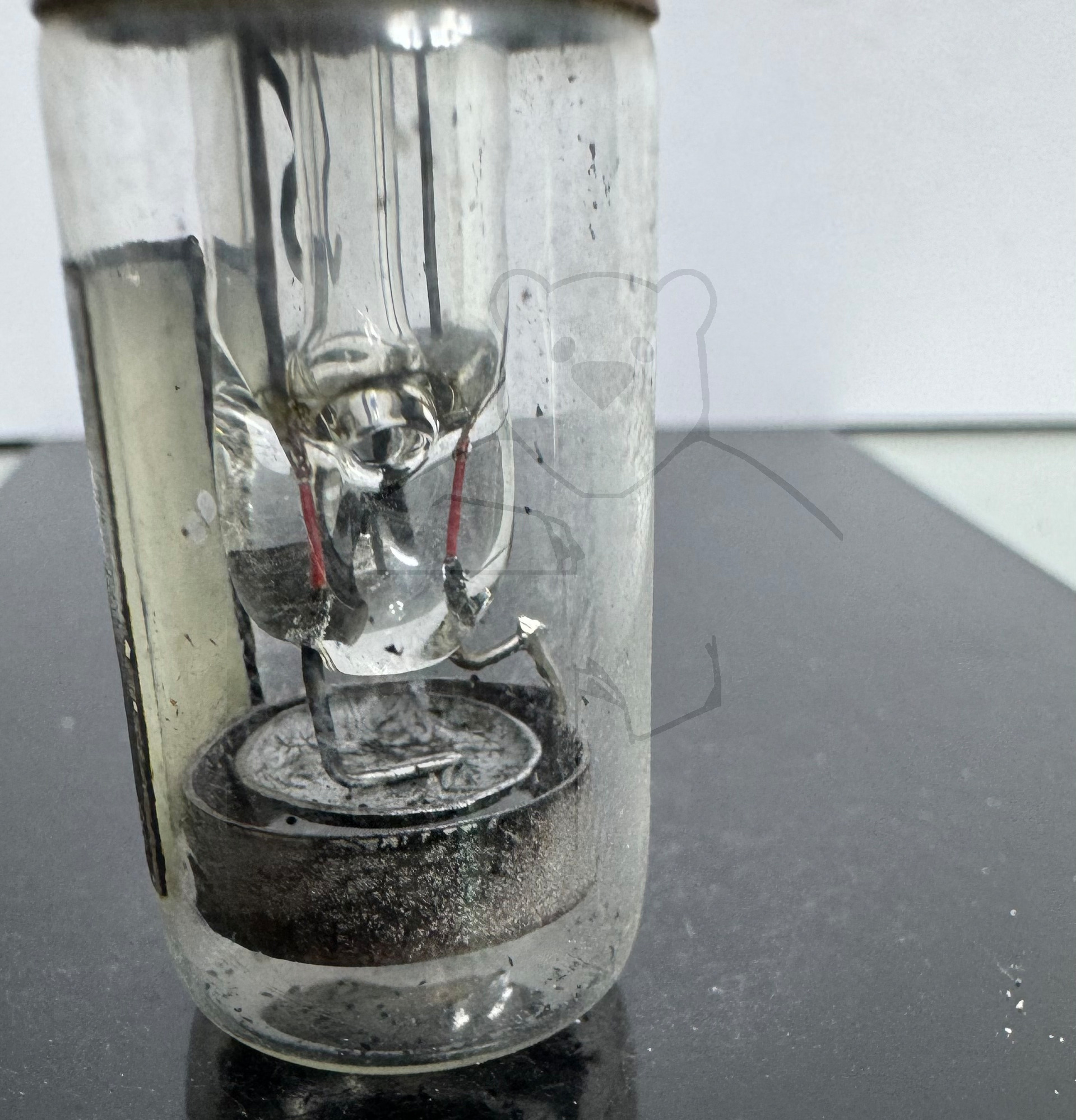

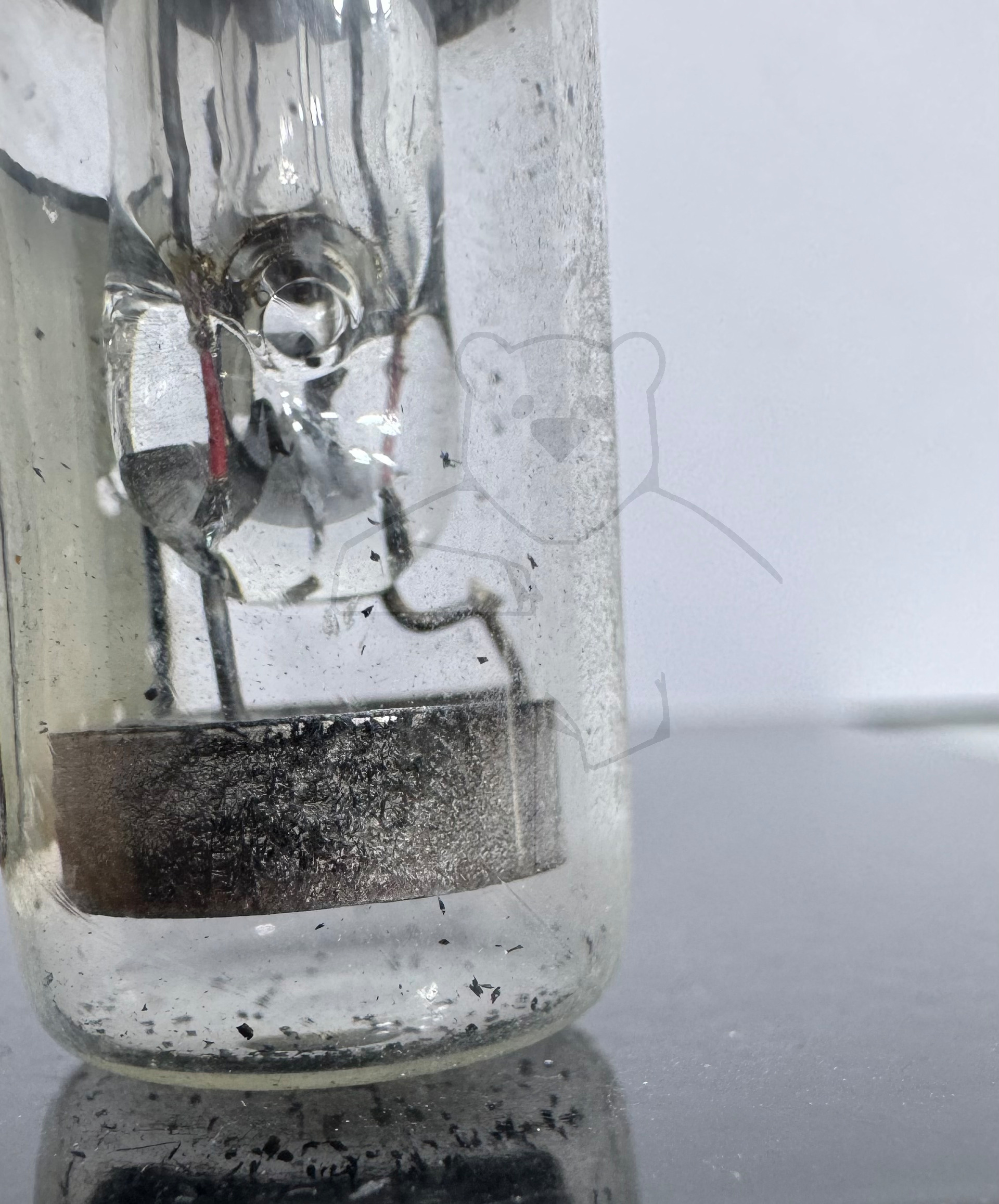

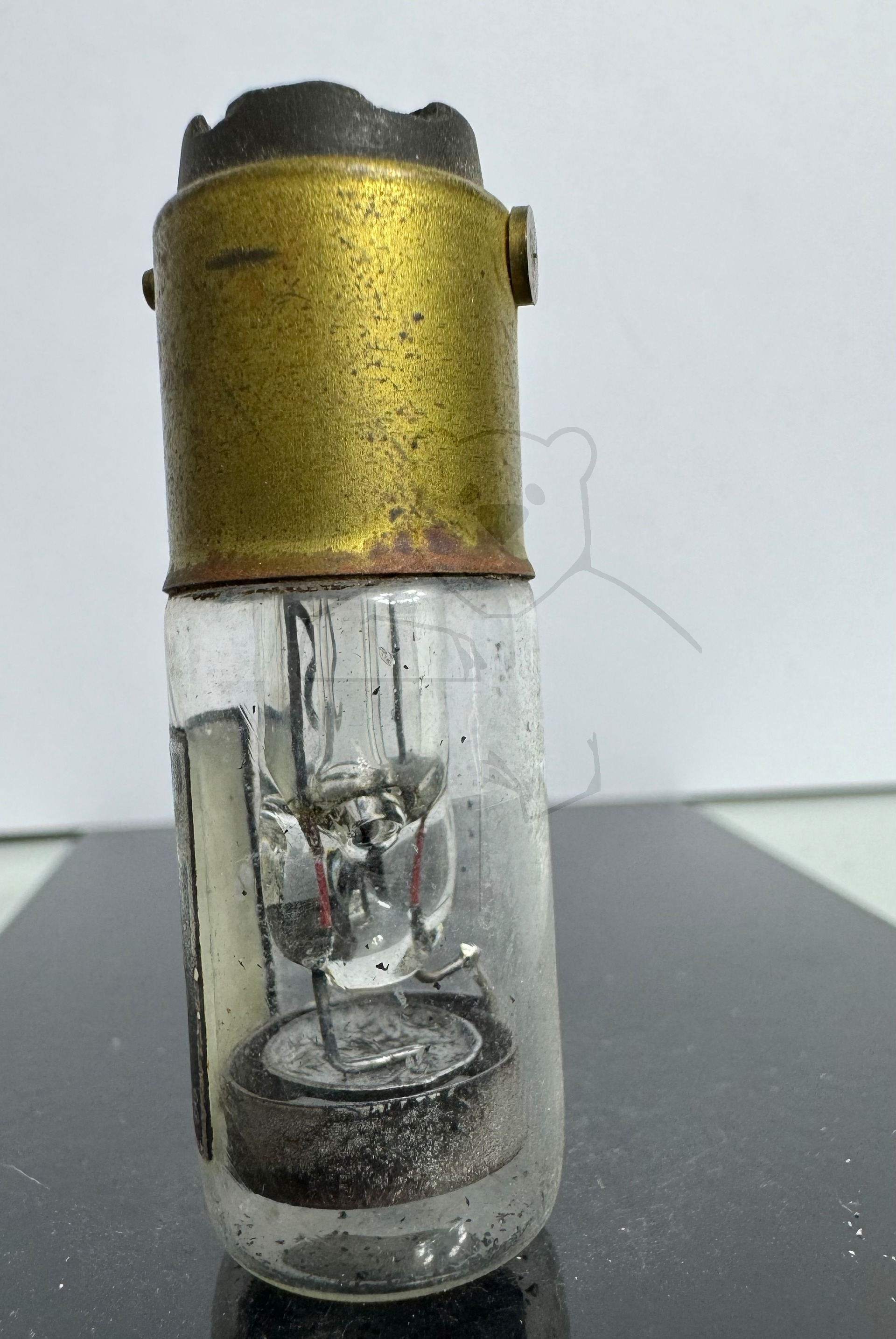

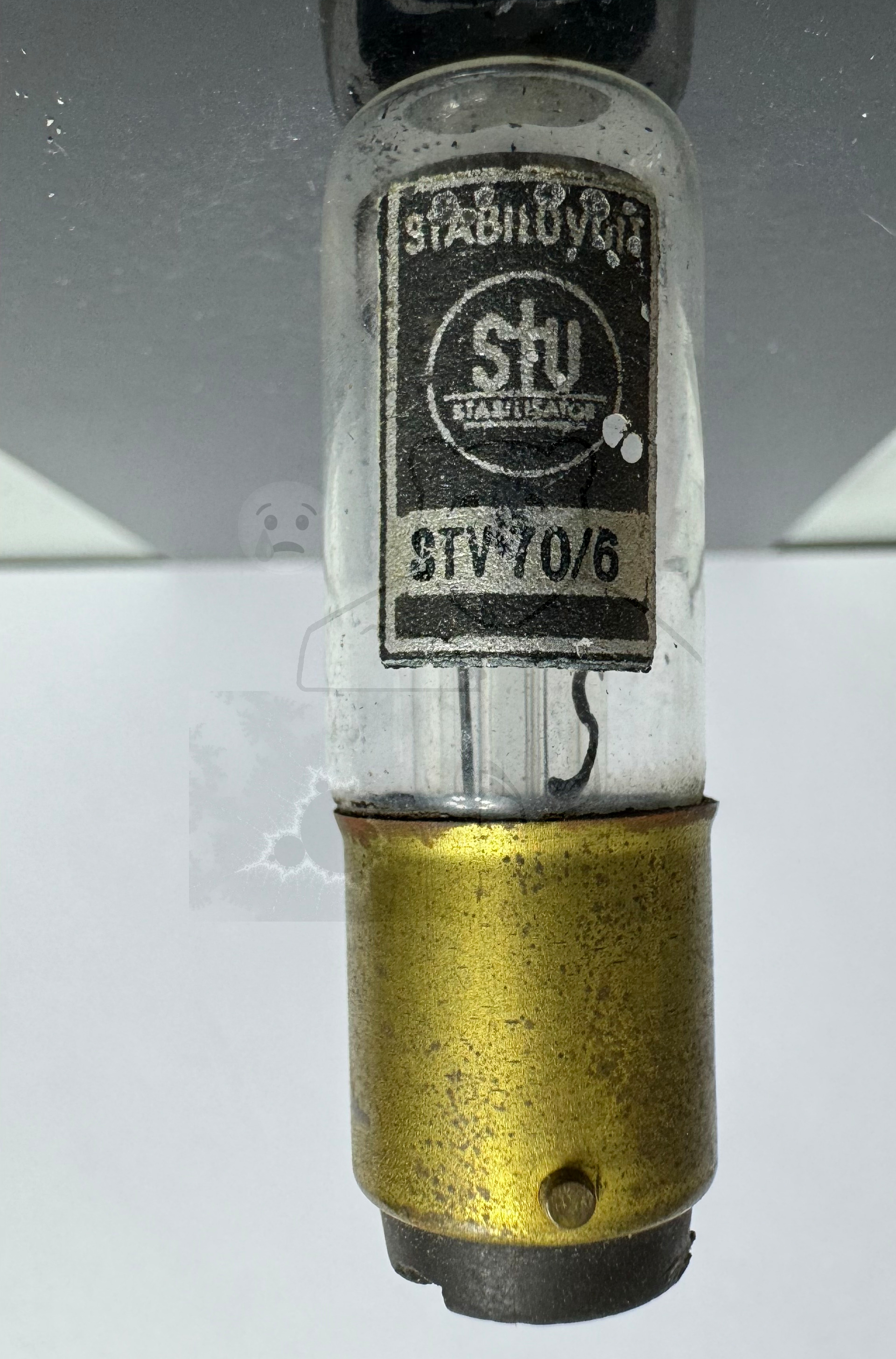

🔎 Beschreibung der Röhre: STV70/6 Inventarnummer: 08172

Name	→ STV70/6
Vergleichsname
Hersteller	→ Stabilovolt
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Keine

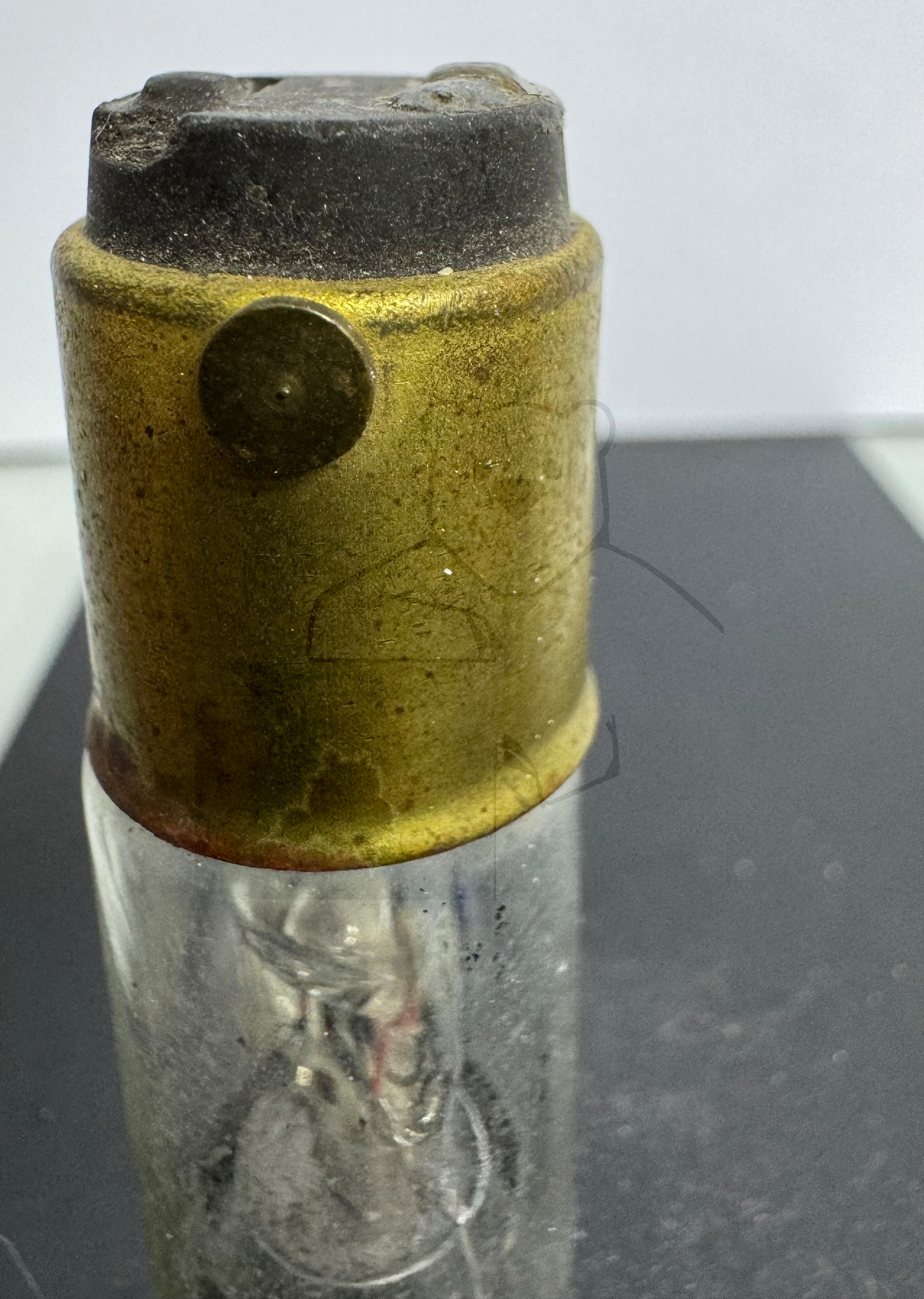

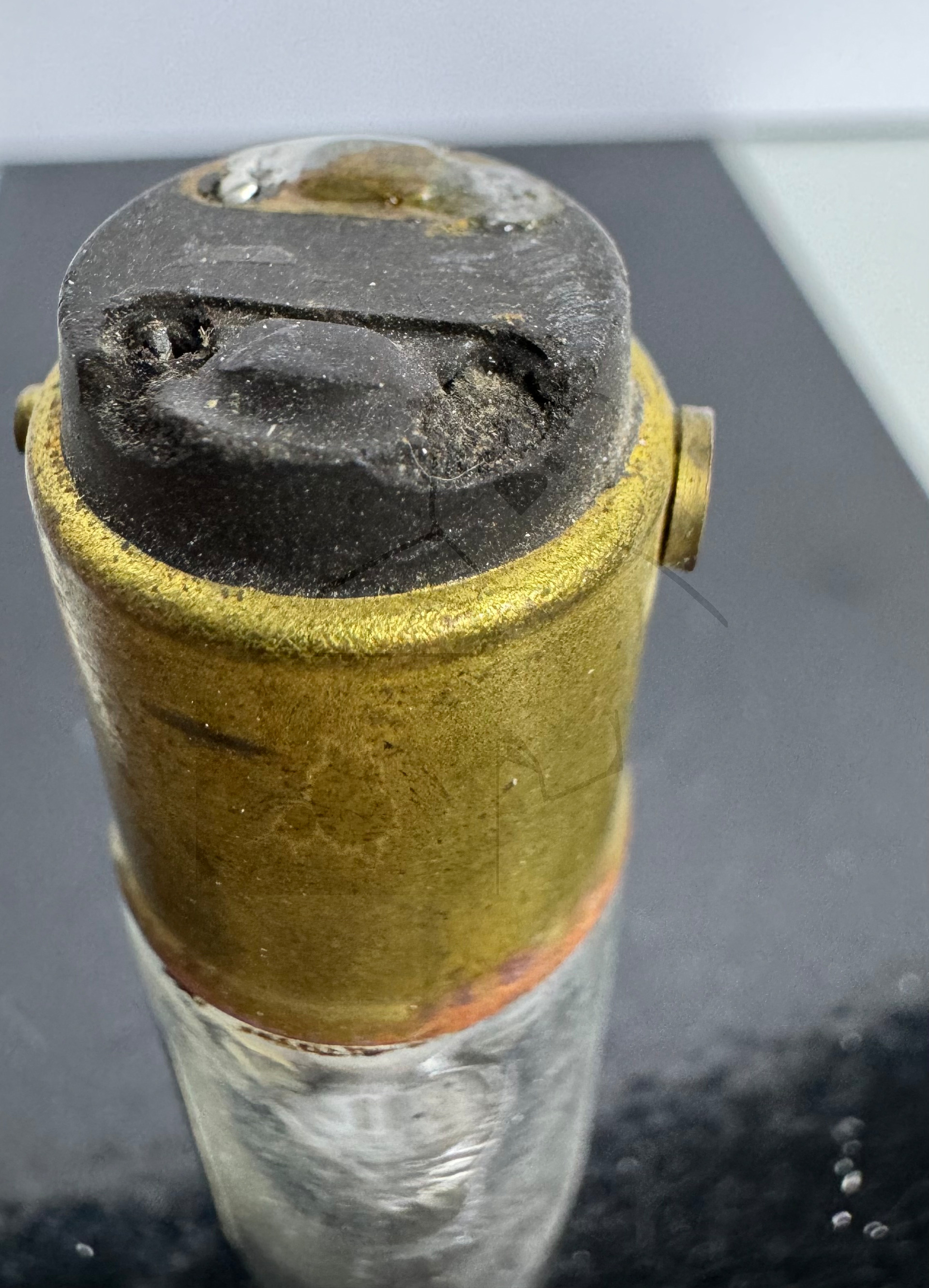

Röhren mit Sockel	→ Informationen zum Sockel: Bajonettsockel, 2pol. → Liste aller Röhren mit: Bajonettsockel, 2pol.
Informationen Röhrentyp	Brennspannung: 70 Volt, Strom max. 6mA, Zündspannung: 100 Volt
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S98a

🔎 Beschreibung der Systeme für die Röhre: STV70/6

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Glimmstabilisator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

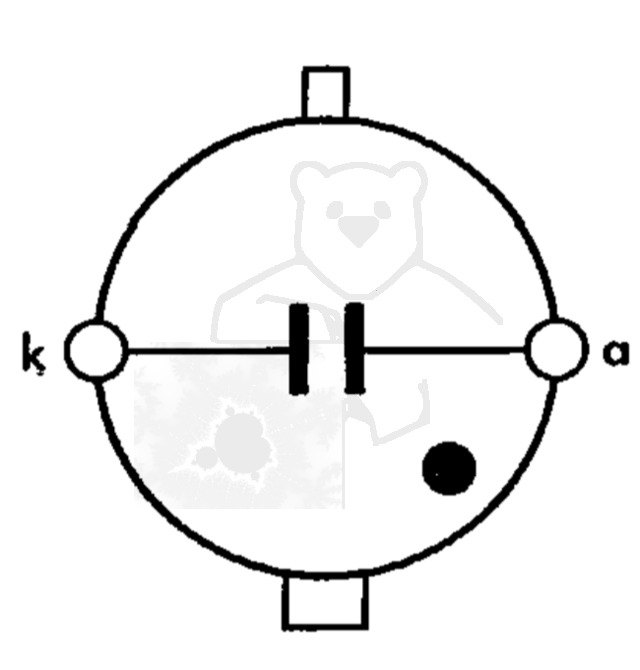

🔎 Sockelschaltung der STV70/6

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: STV70/6
Datenblatt STV70-6 Telefunken.pdf (34 kB)
Pruefkarte STV70-6 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (270 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
