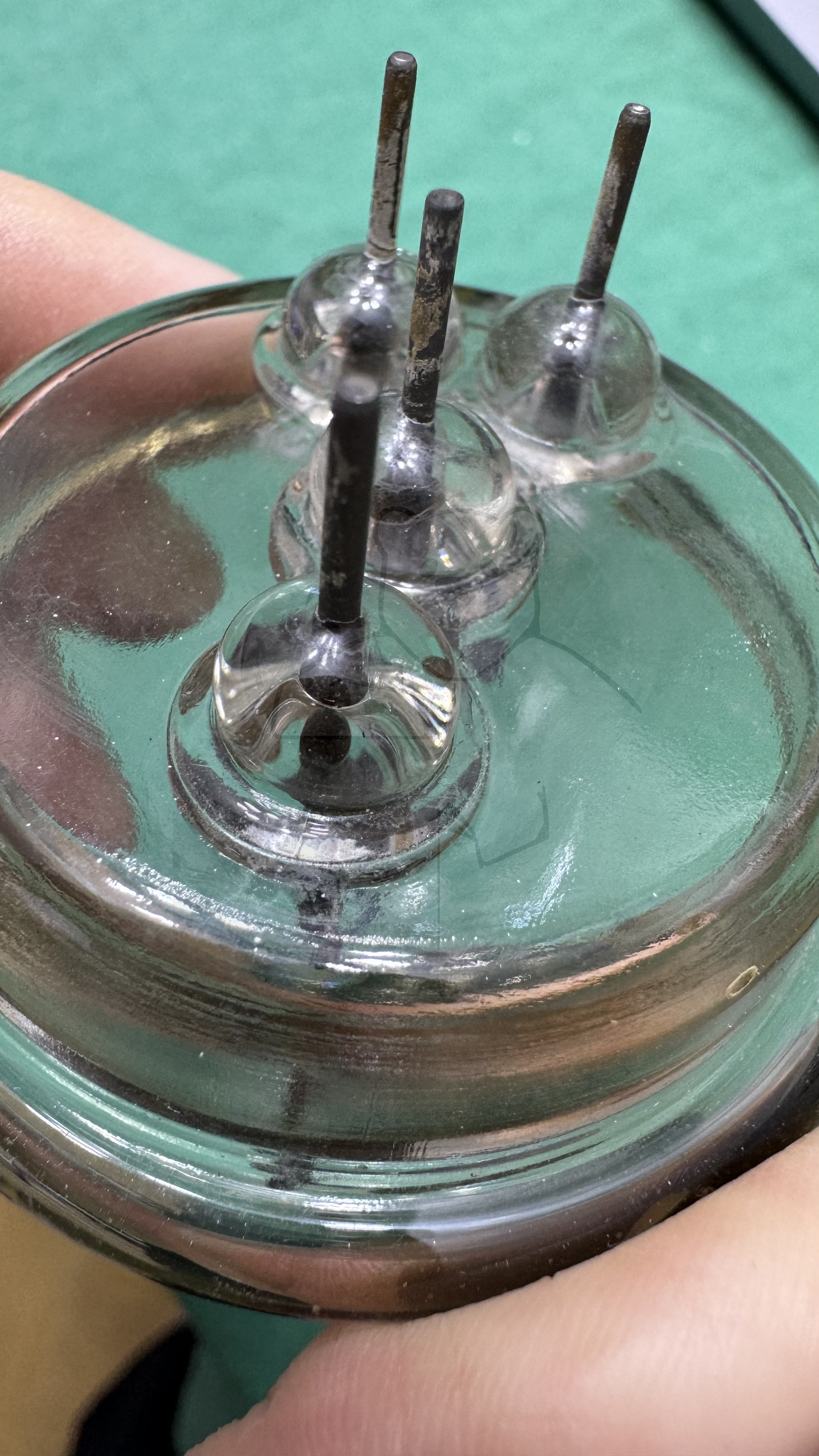

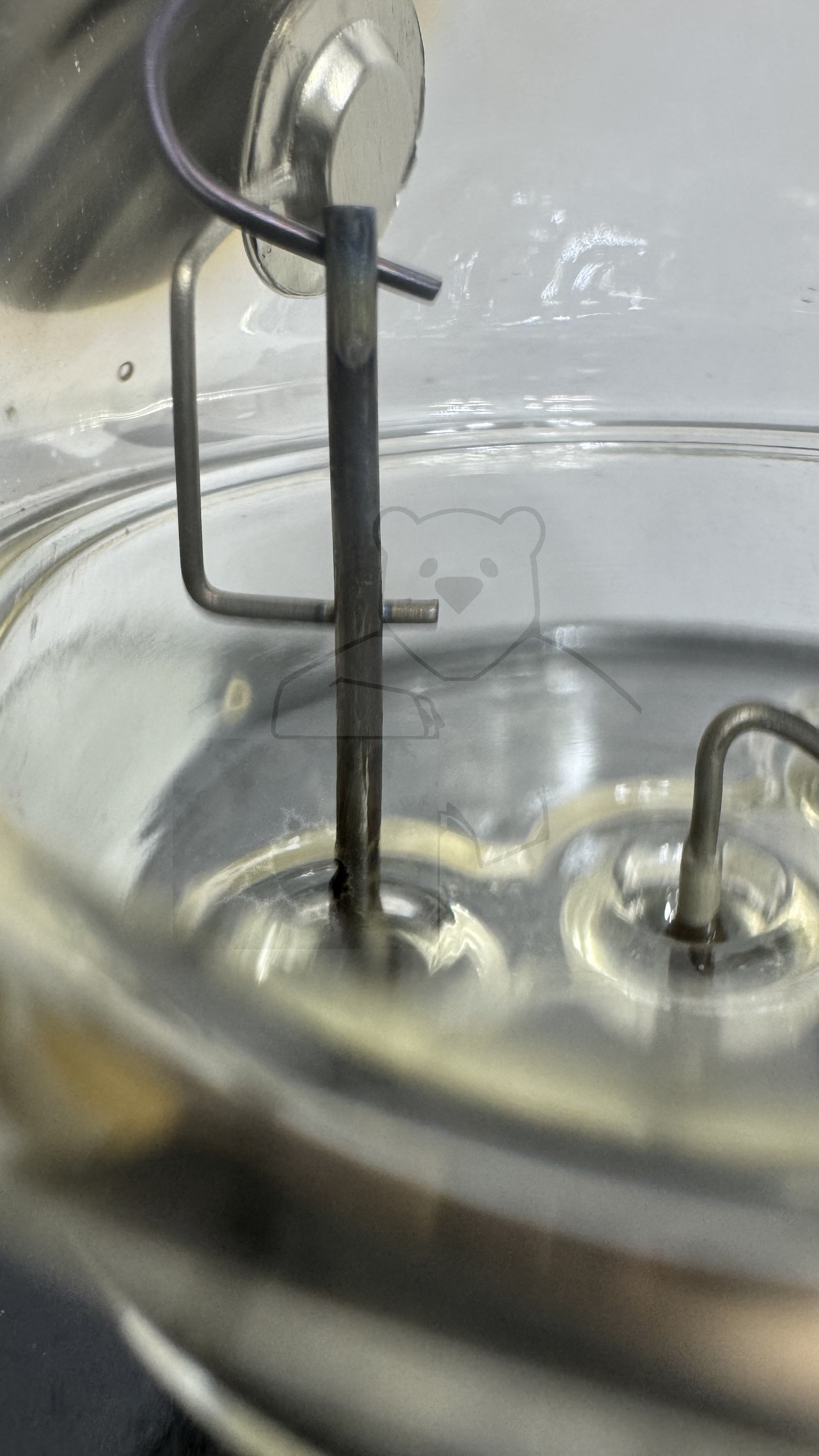

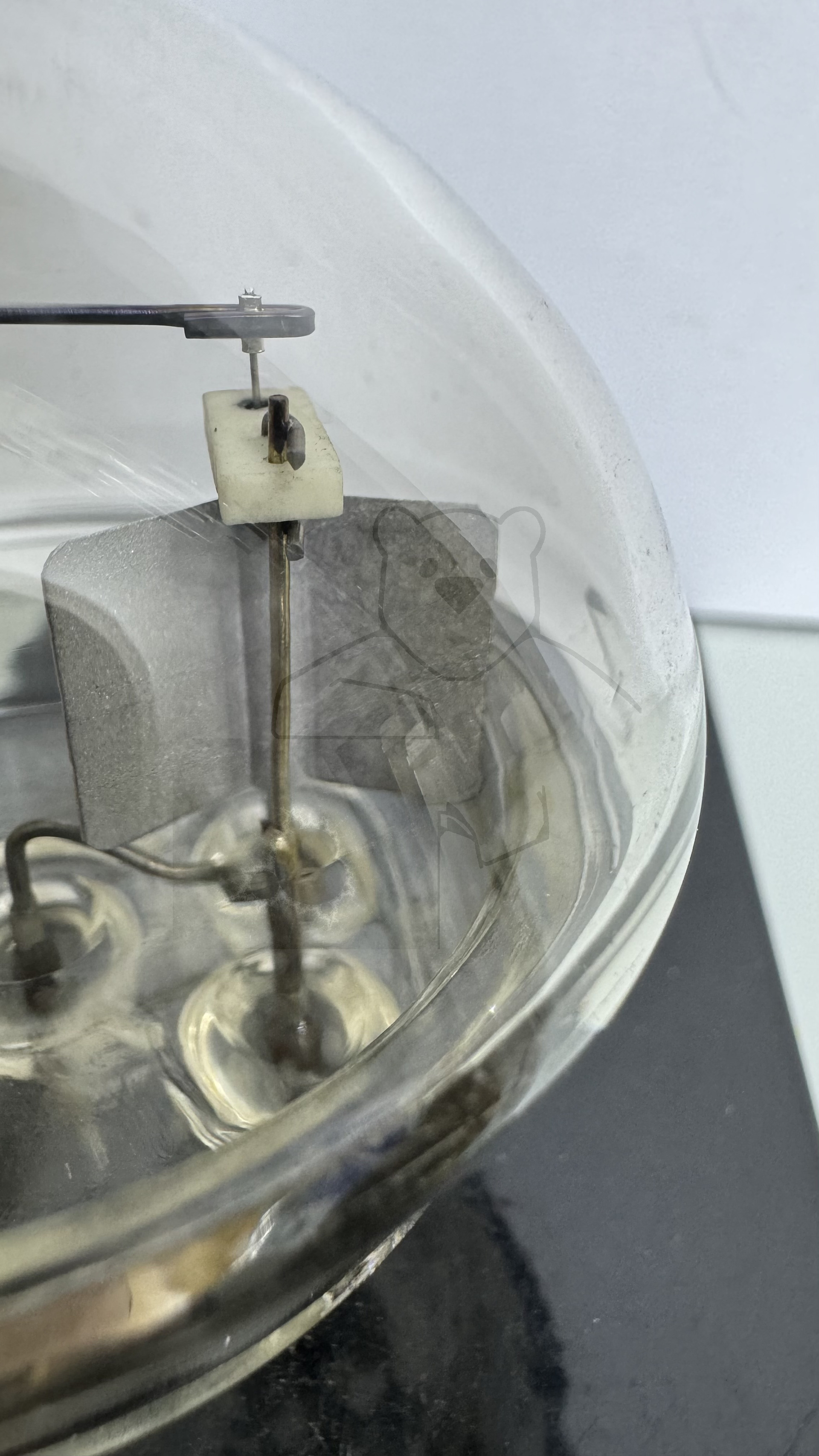

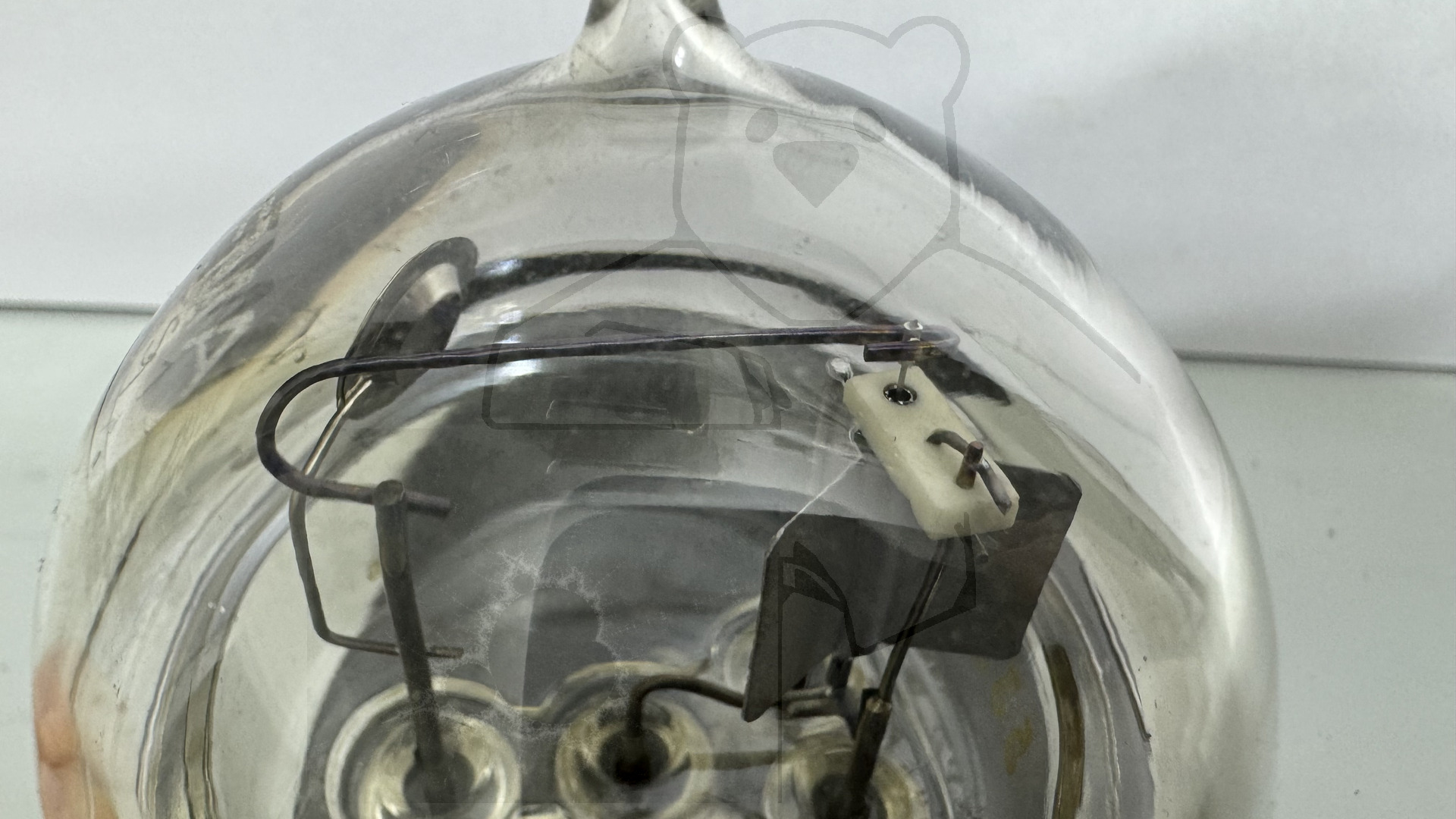

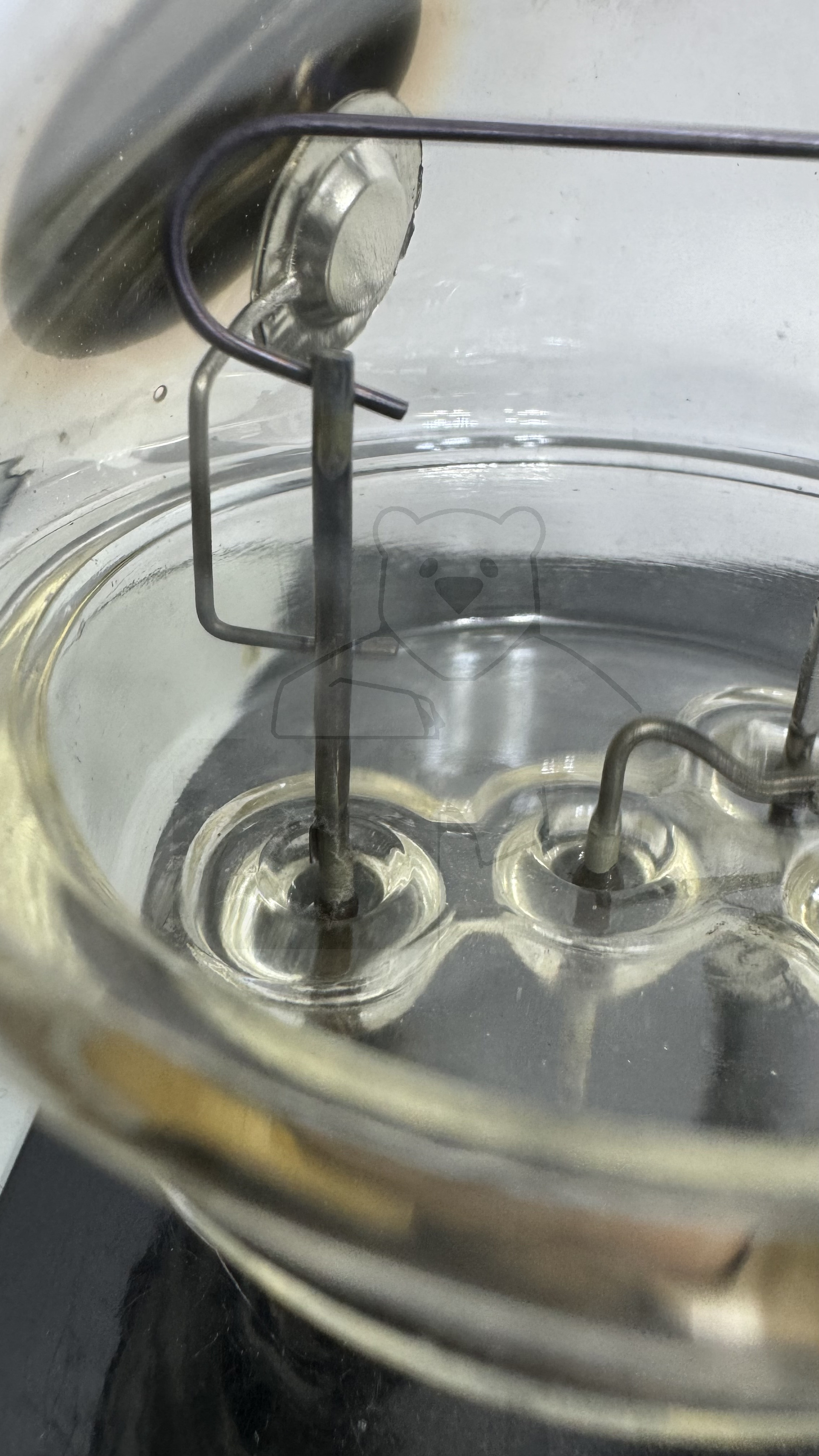

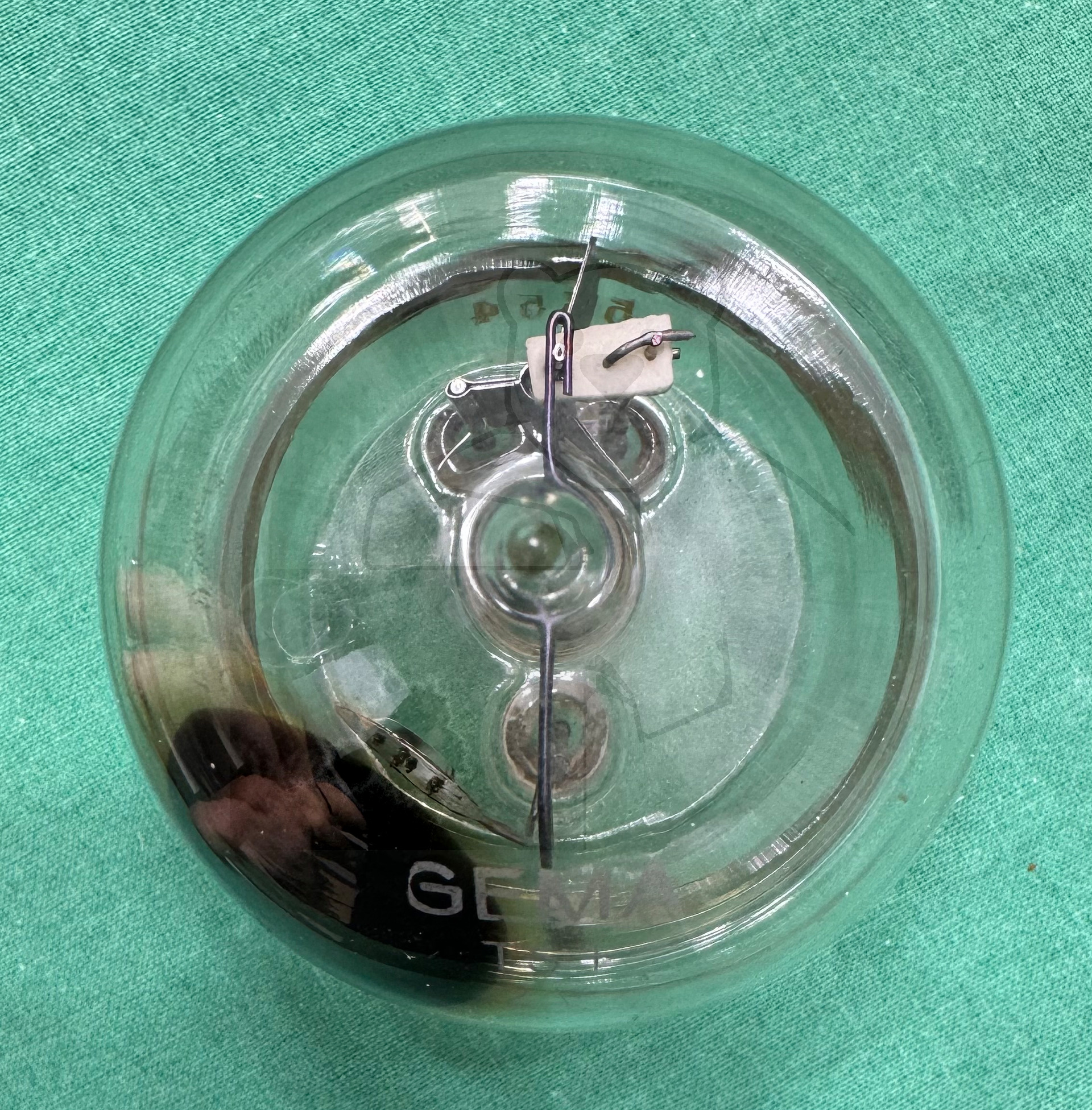

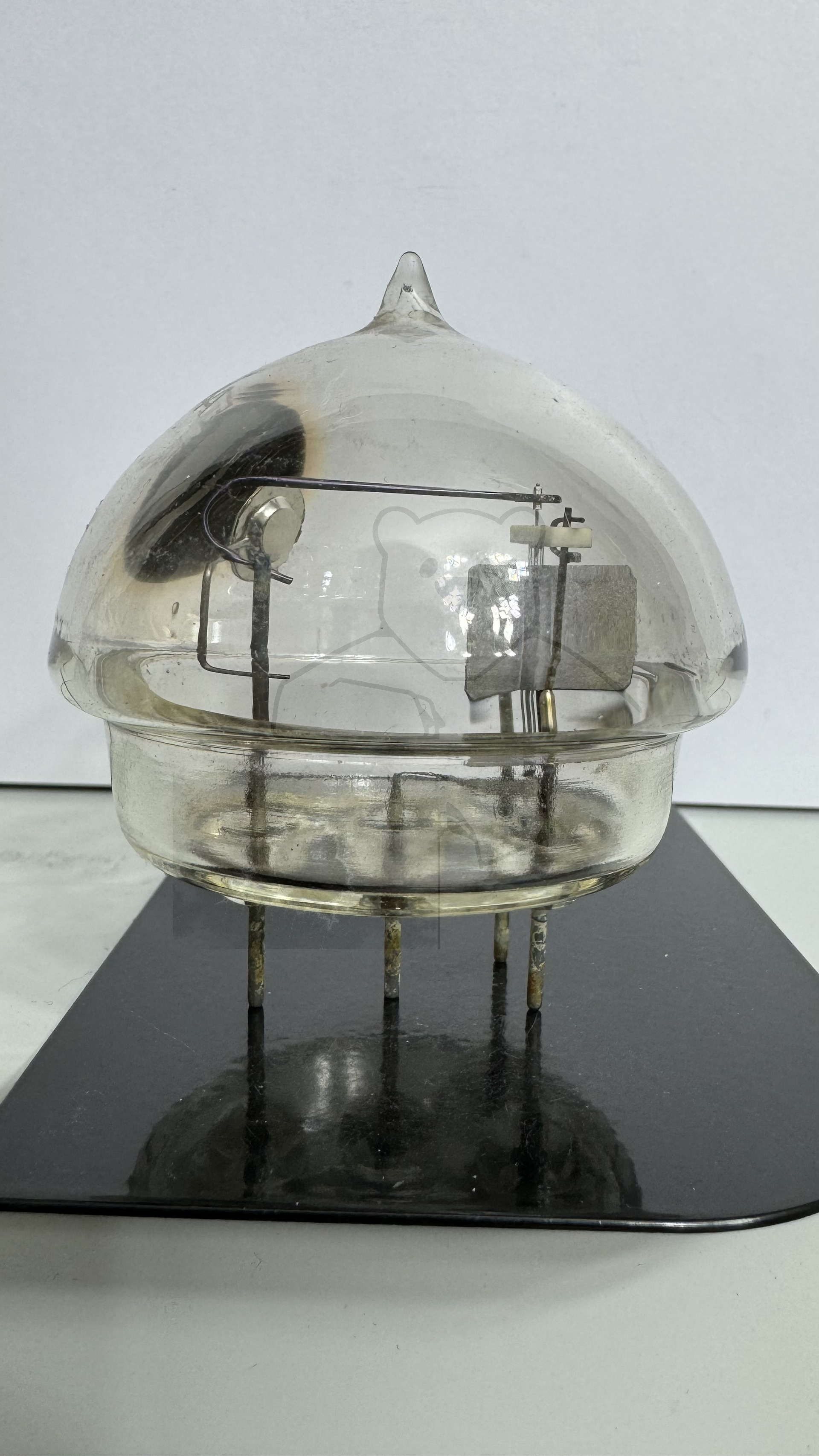

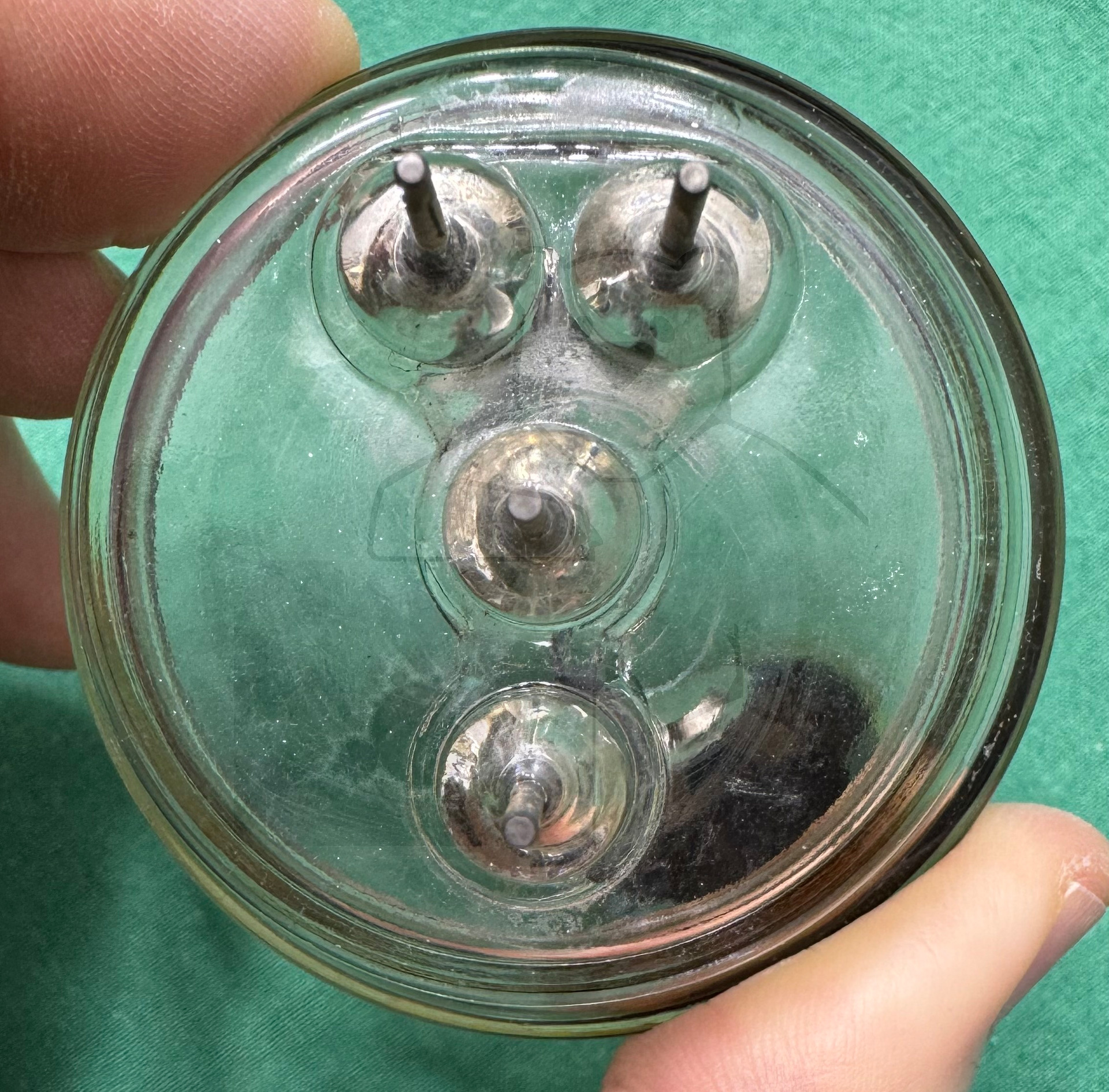

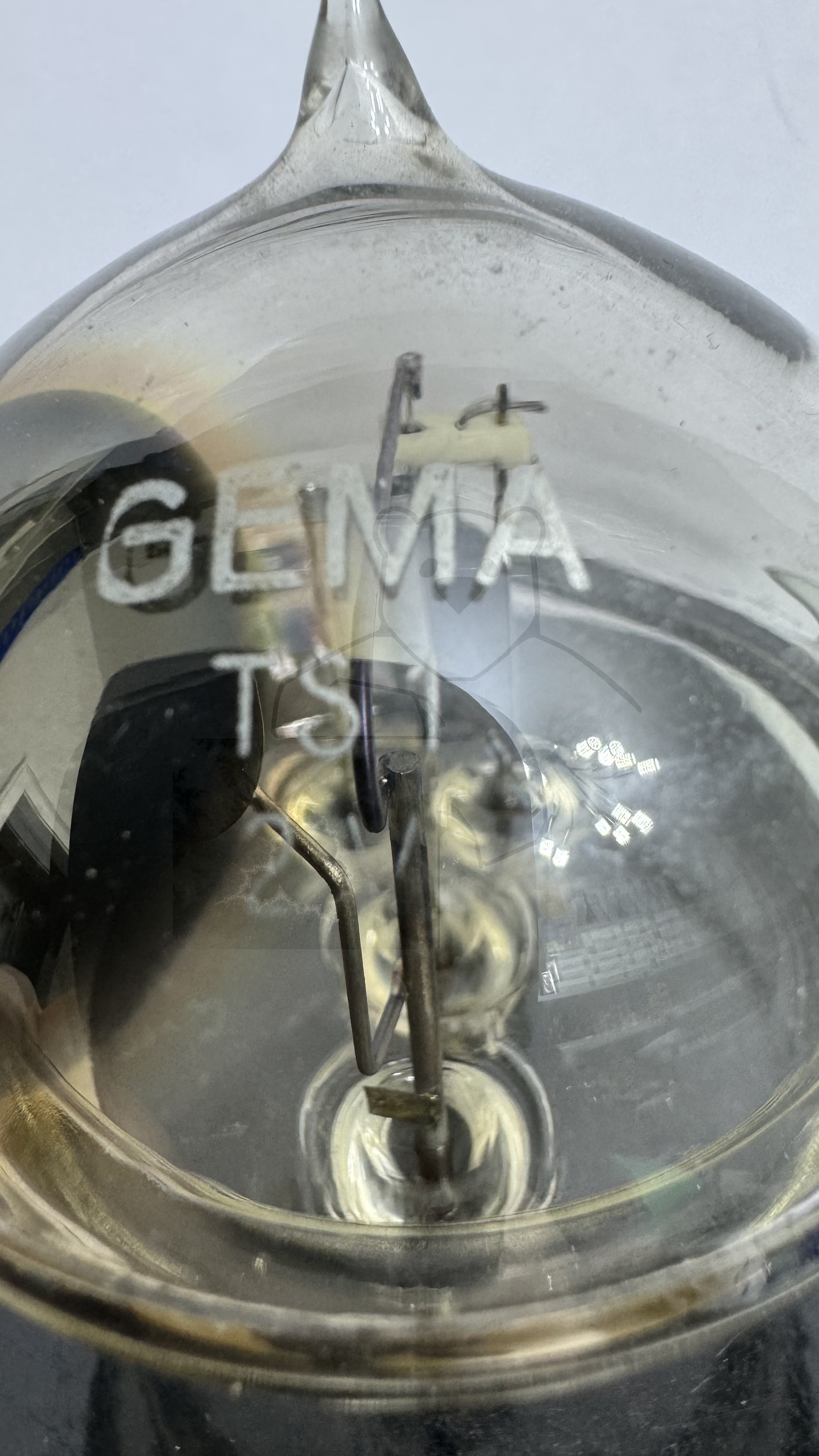

Daten und Bilder der Röhre: TS1

🔎 Beschreibung der Röhre: TS1 Inventarnummer: 08164

Name	→ TS1
Vergleichsname
Hersteller	→ GEMA
Heizspannung (Volt)	2
Heizstrom (Ampère)	6
Art der Heizung	Direkt

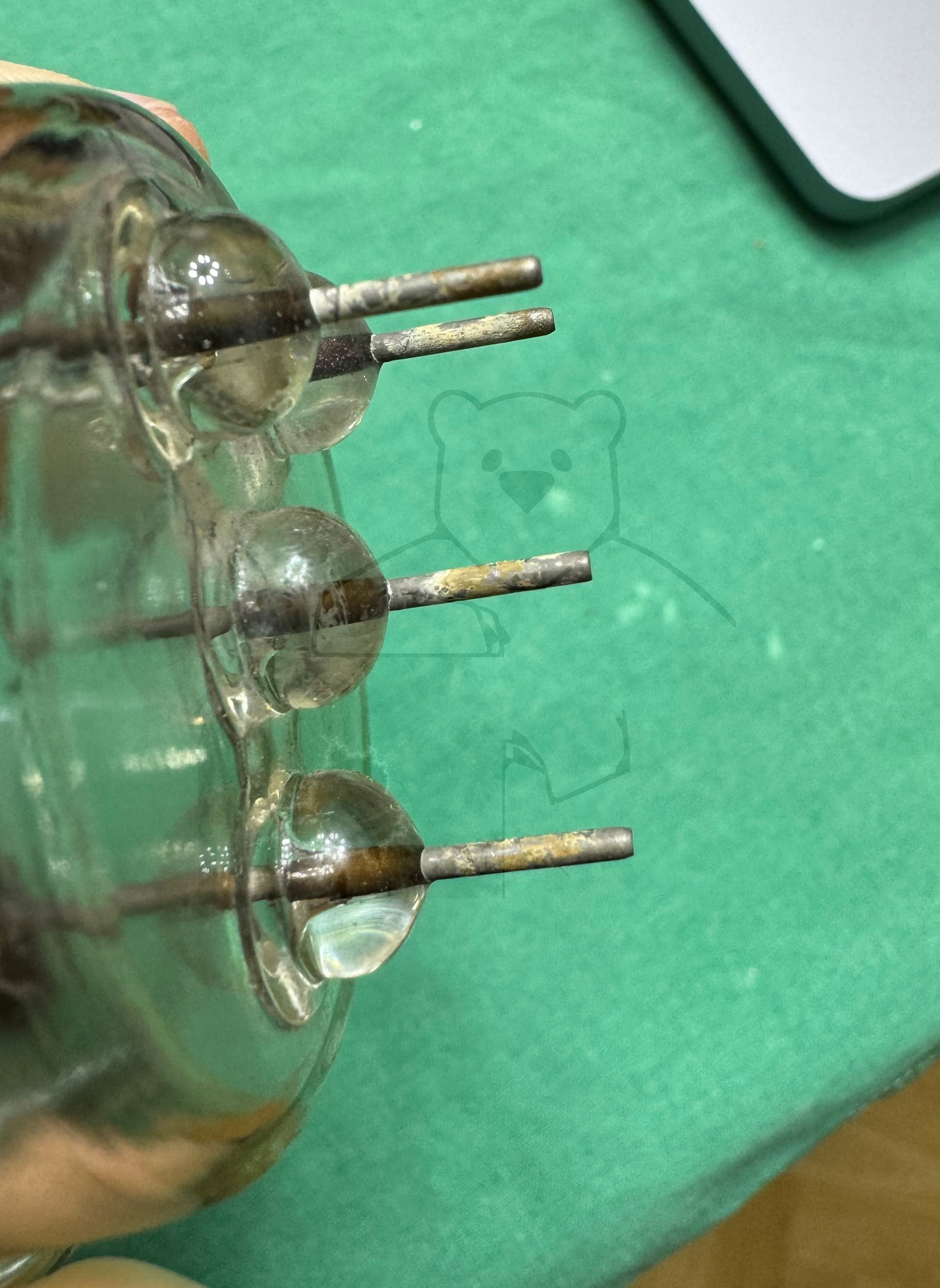

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer	5354
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S43b

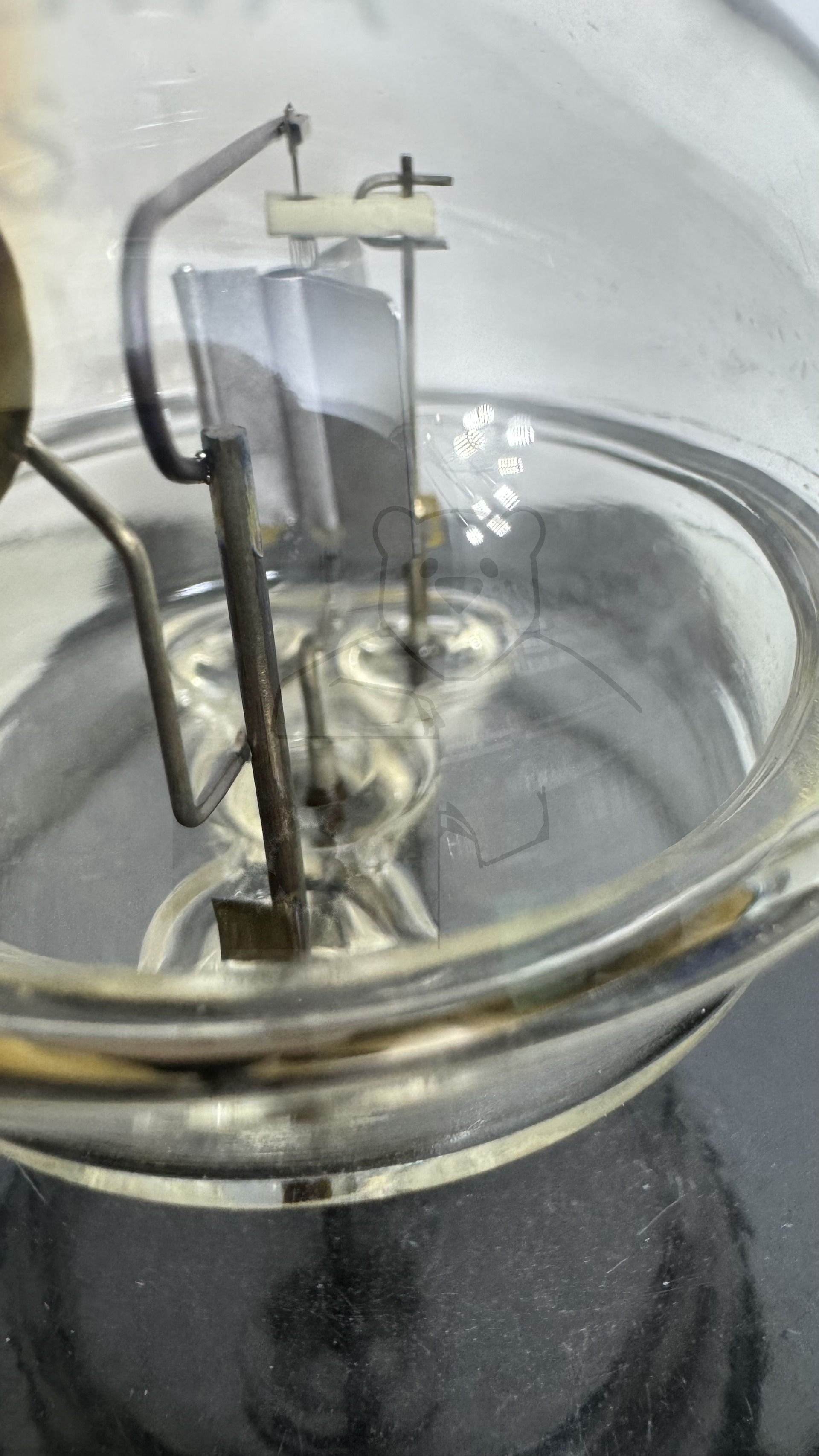

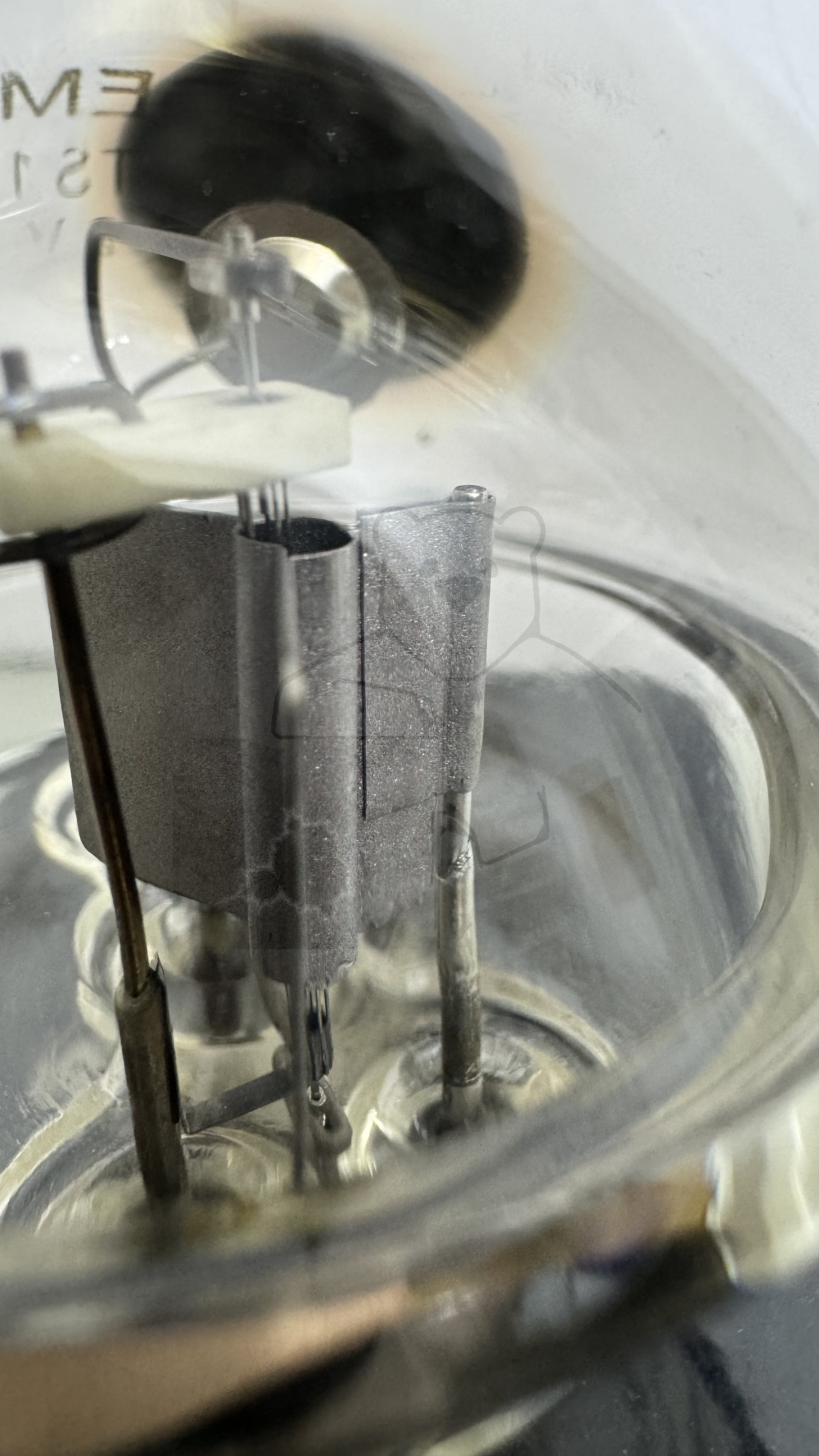

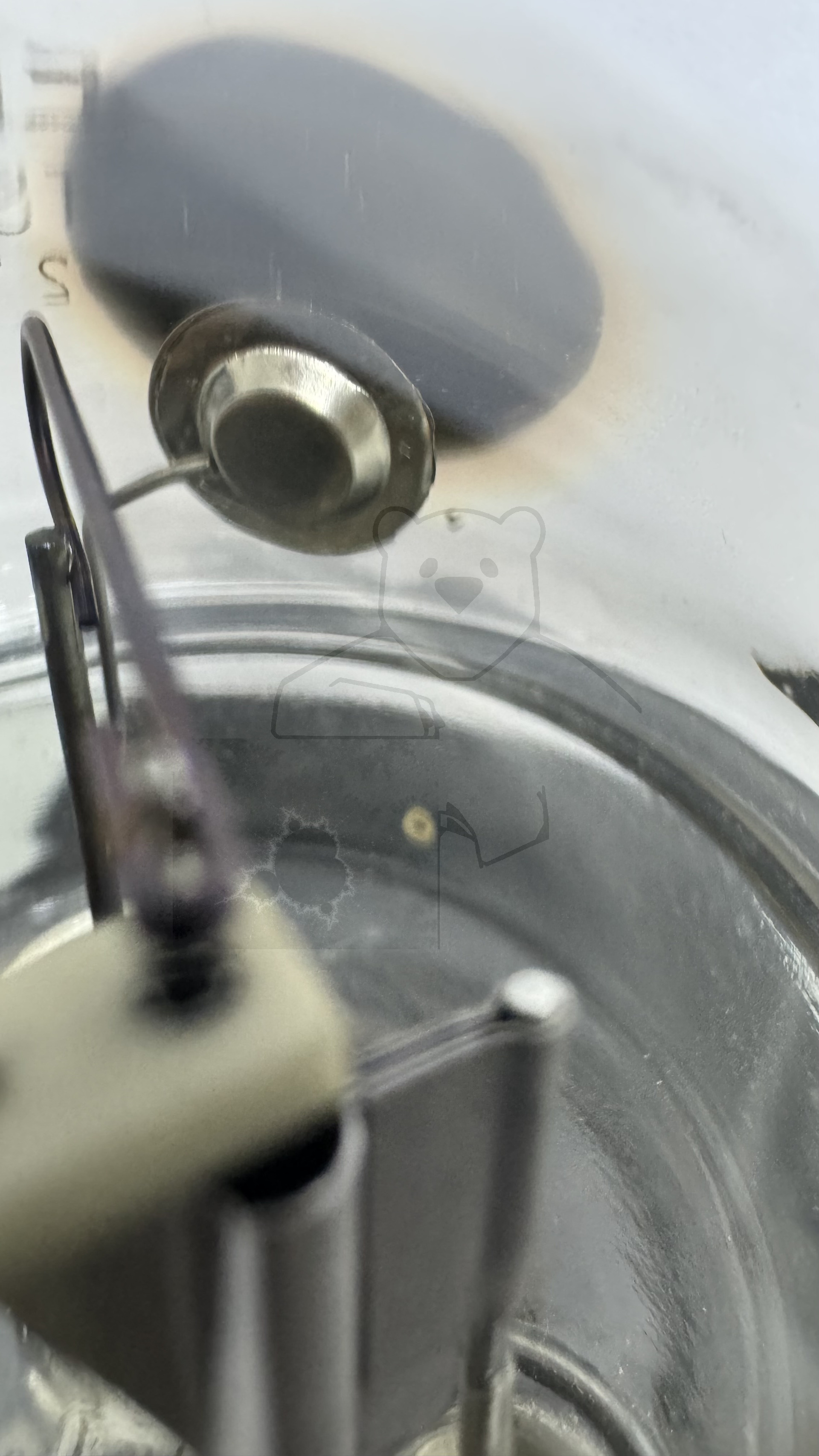

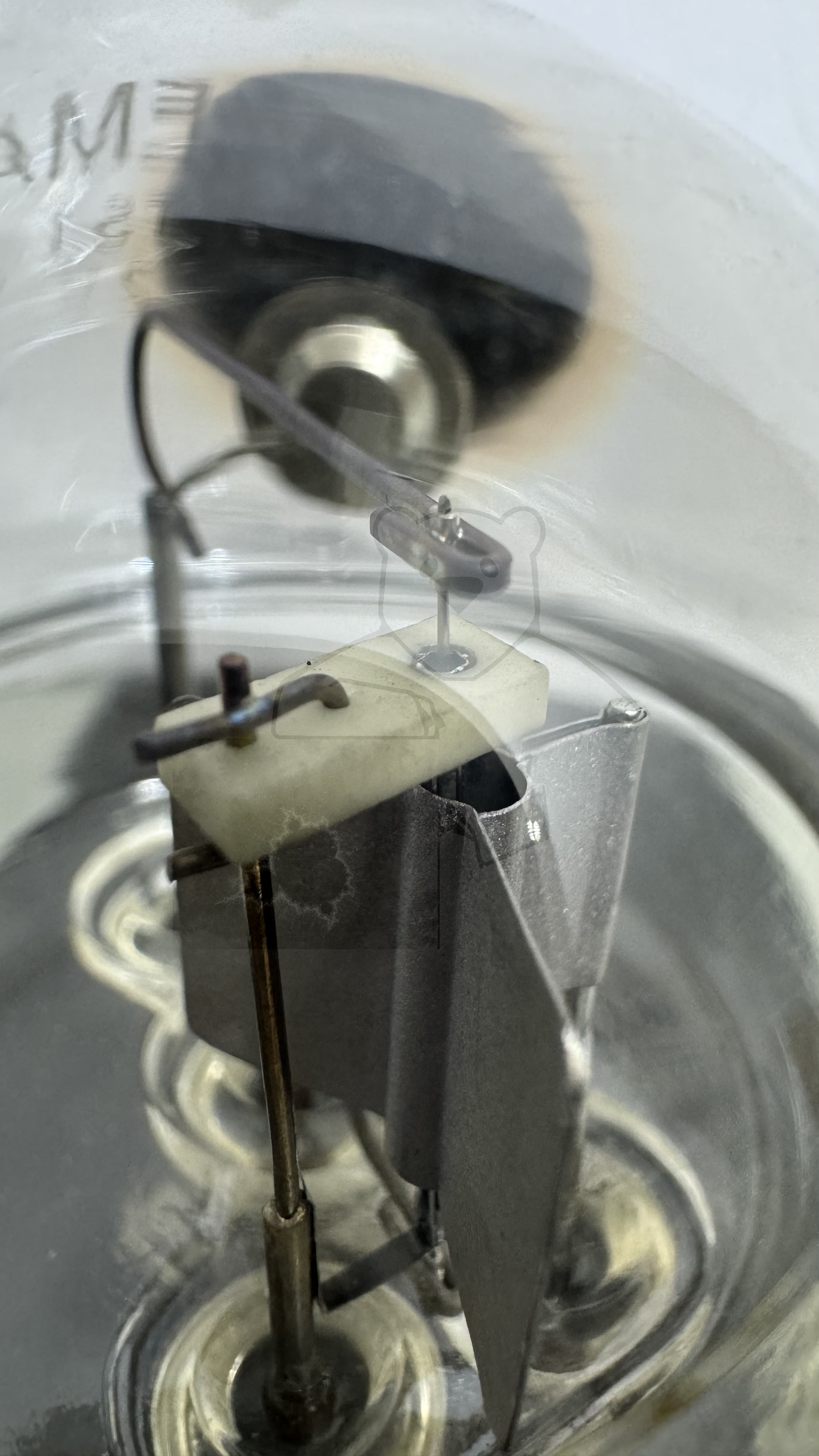

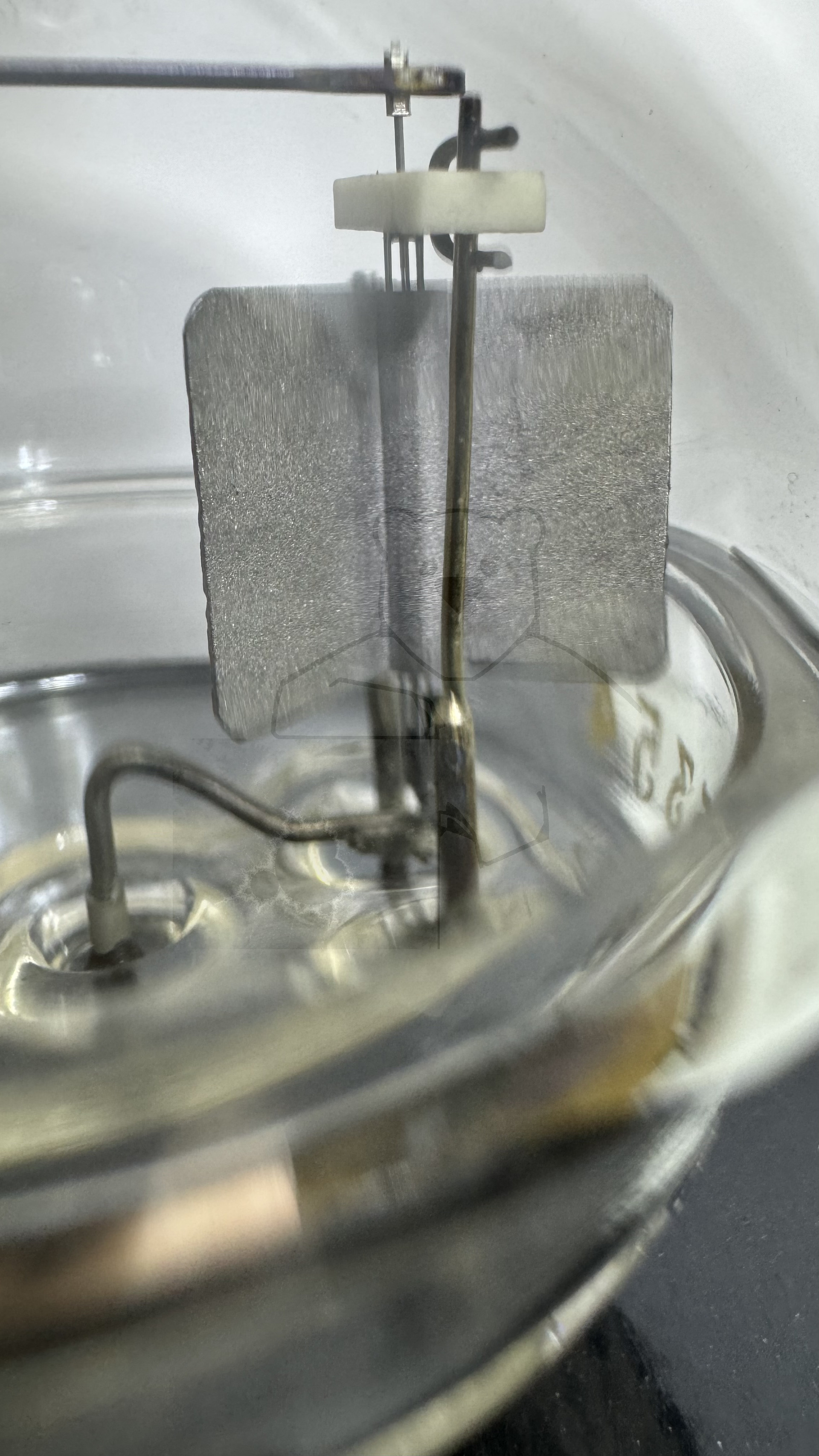

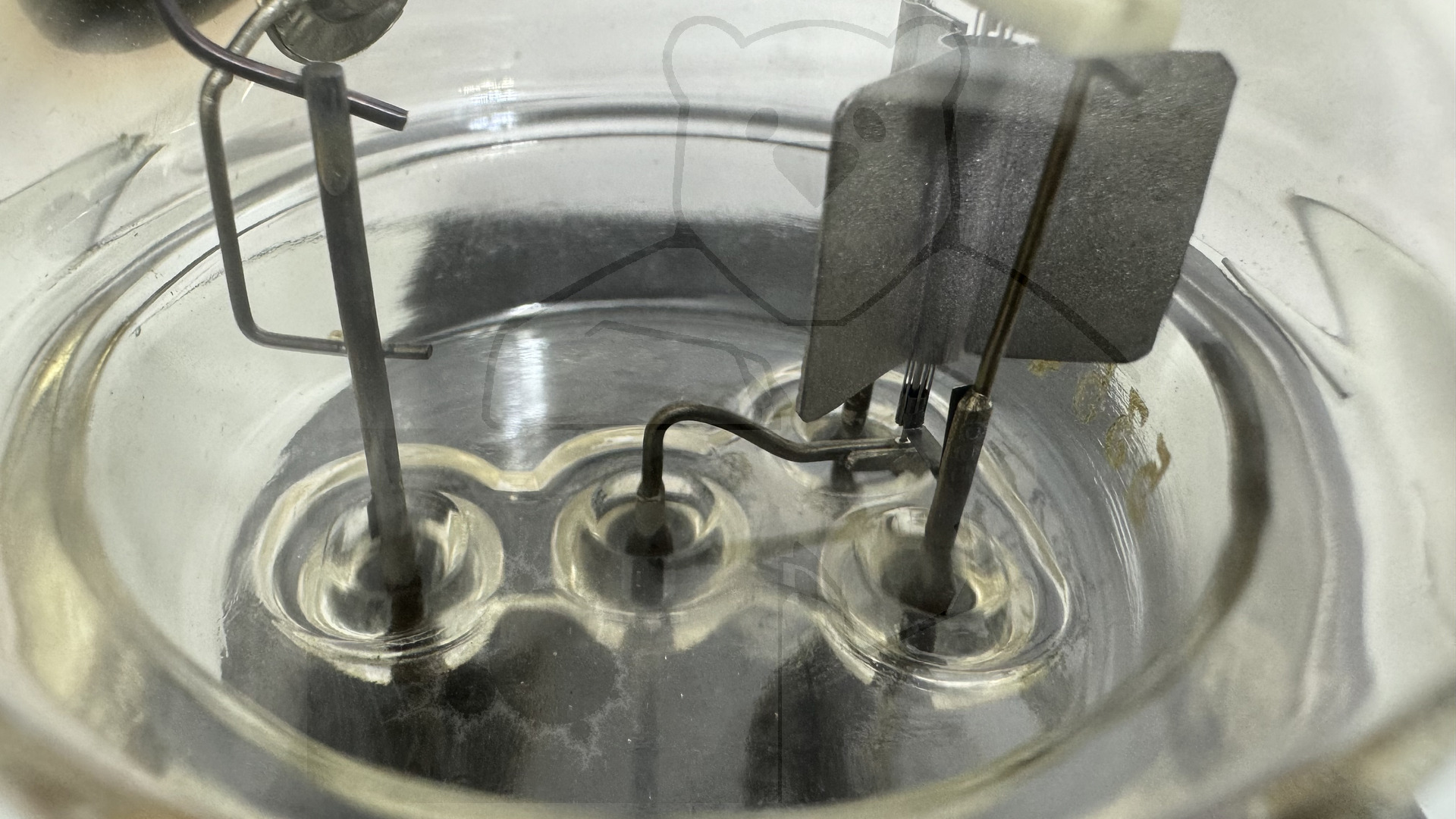

🔎 Beschreibung der Systeme für die Röhre: TS1

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

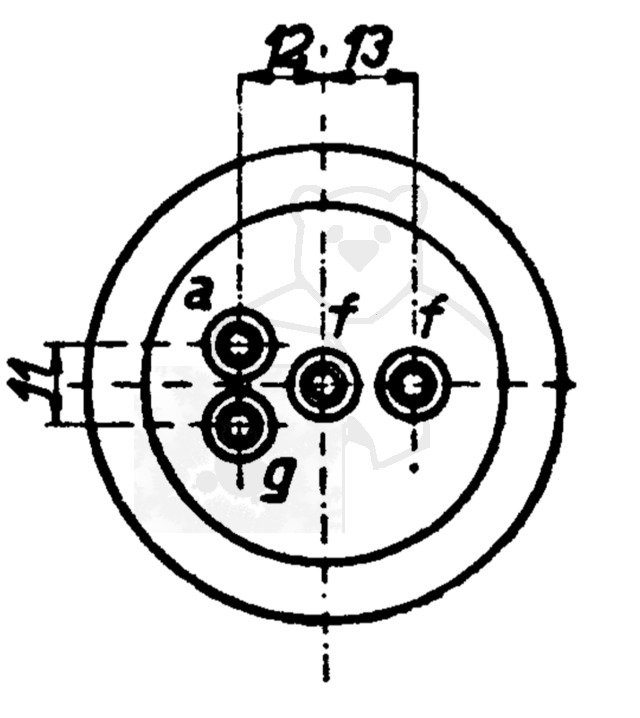

🔎 Sockelschaltung der TS1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: TS1
Datenblatt TS1 TS1a GEMA.pdf (2850 kB)
Datenblatt TS1 und TS1a Gema [www.tubedata.info].pdf (89 kB)
