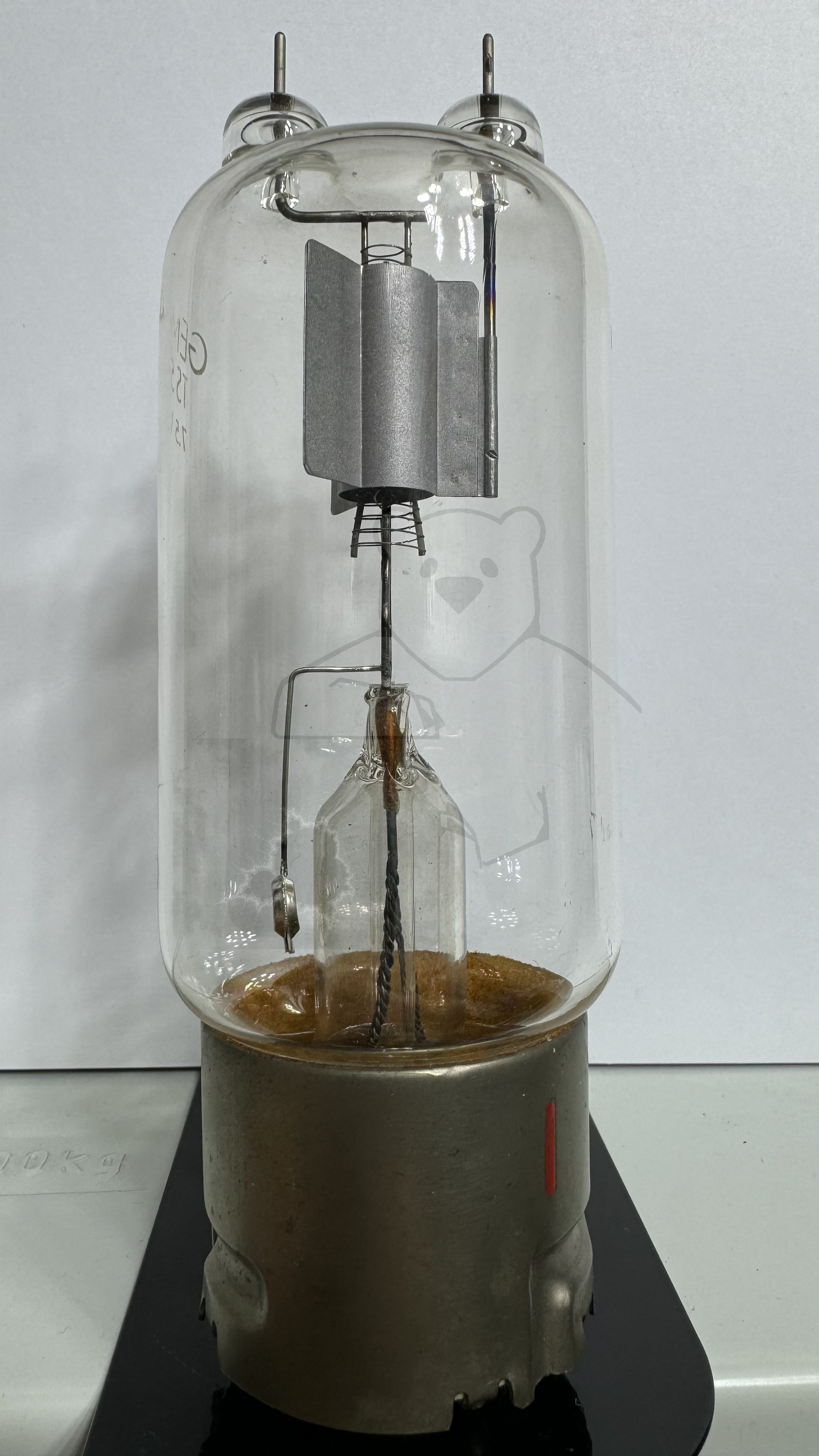

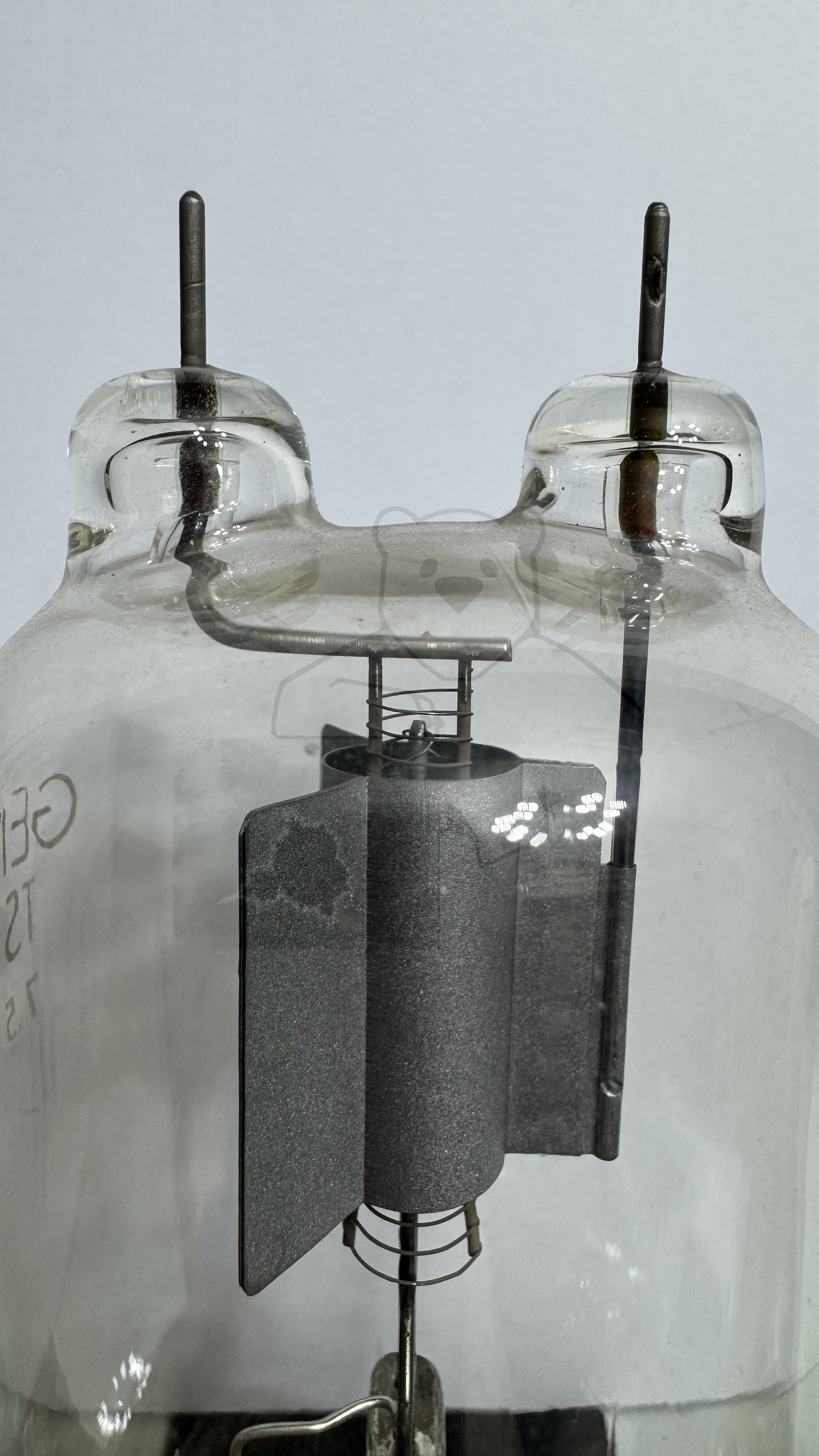

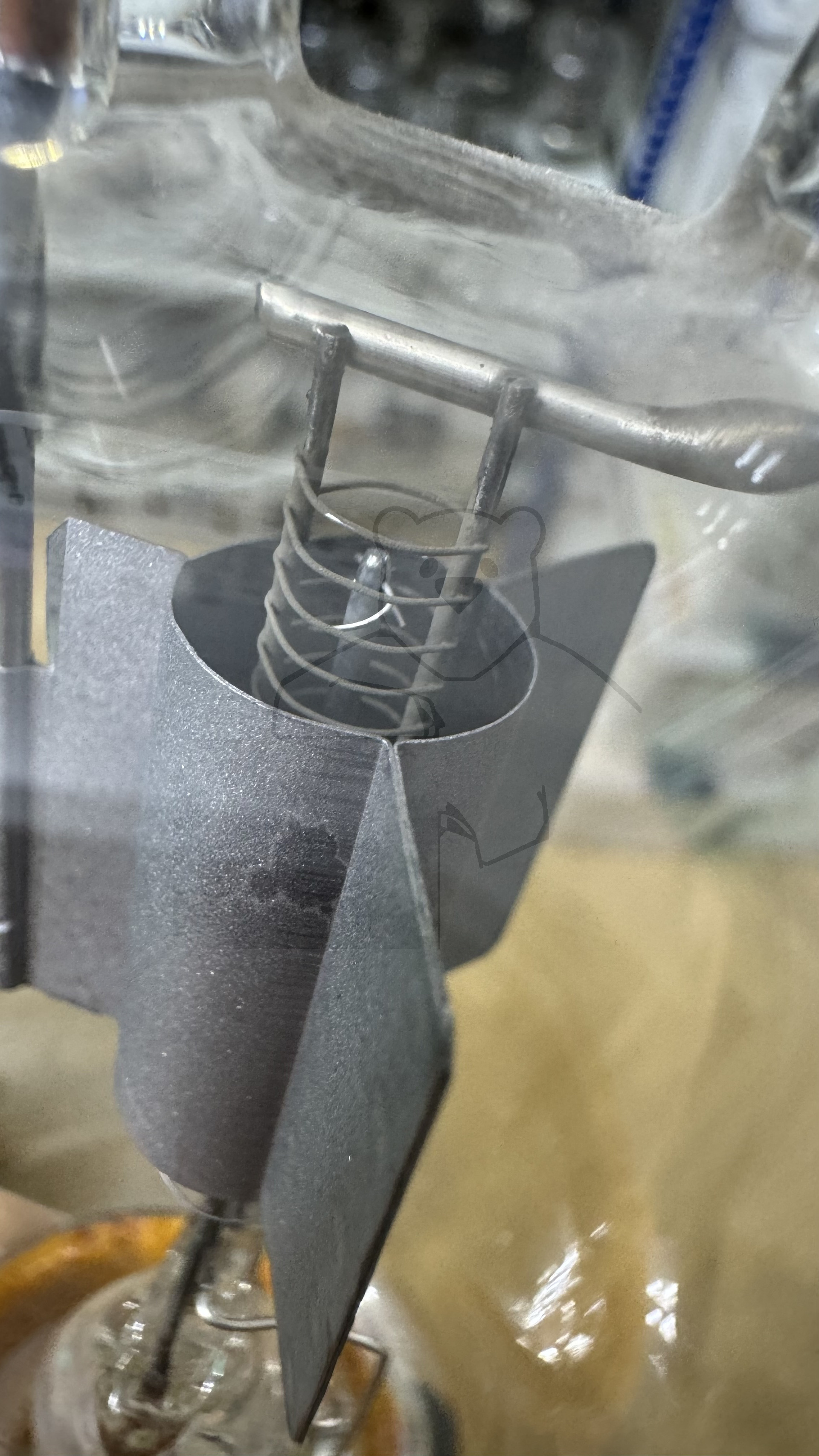

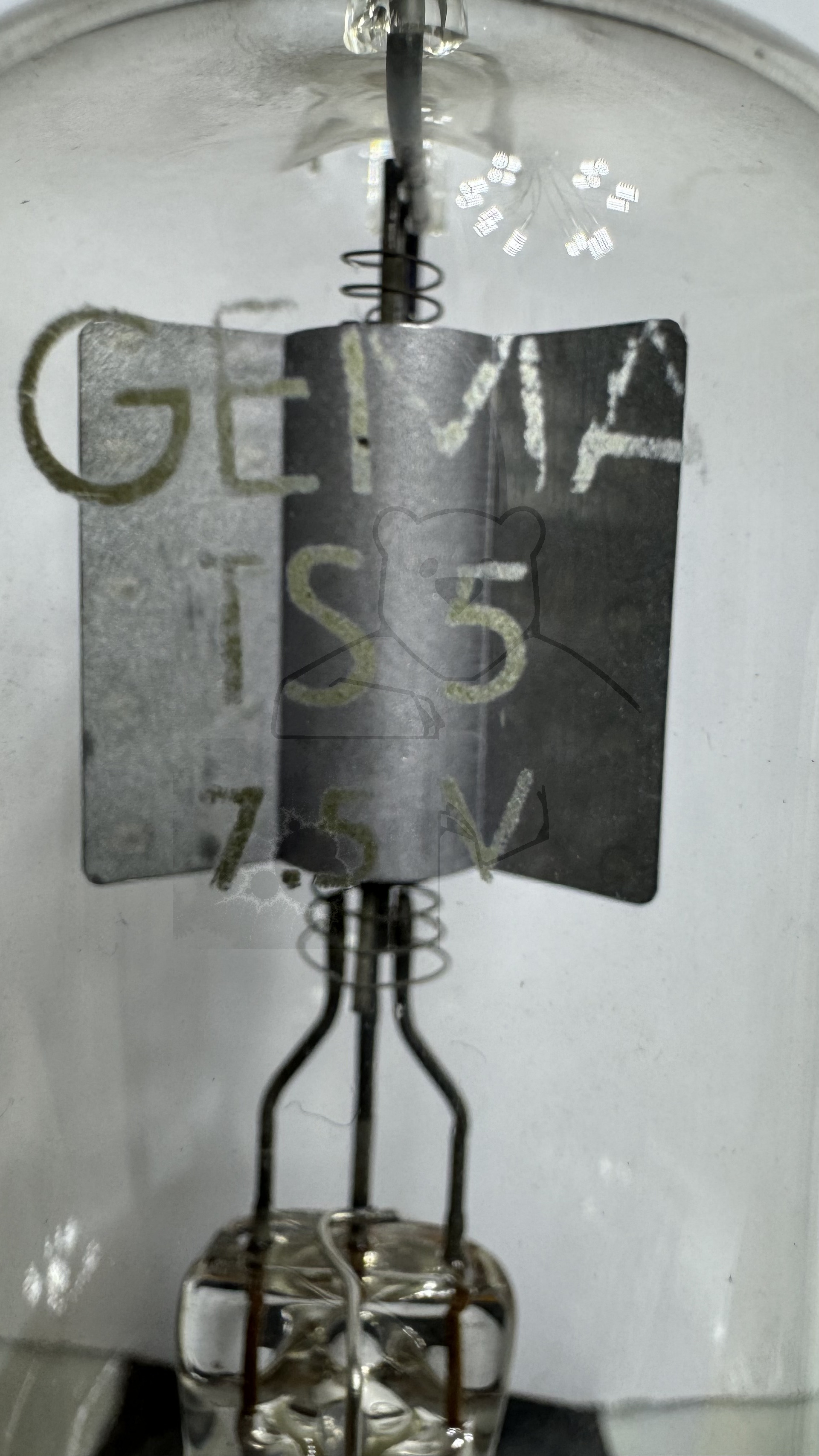

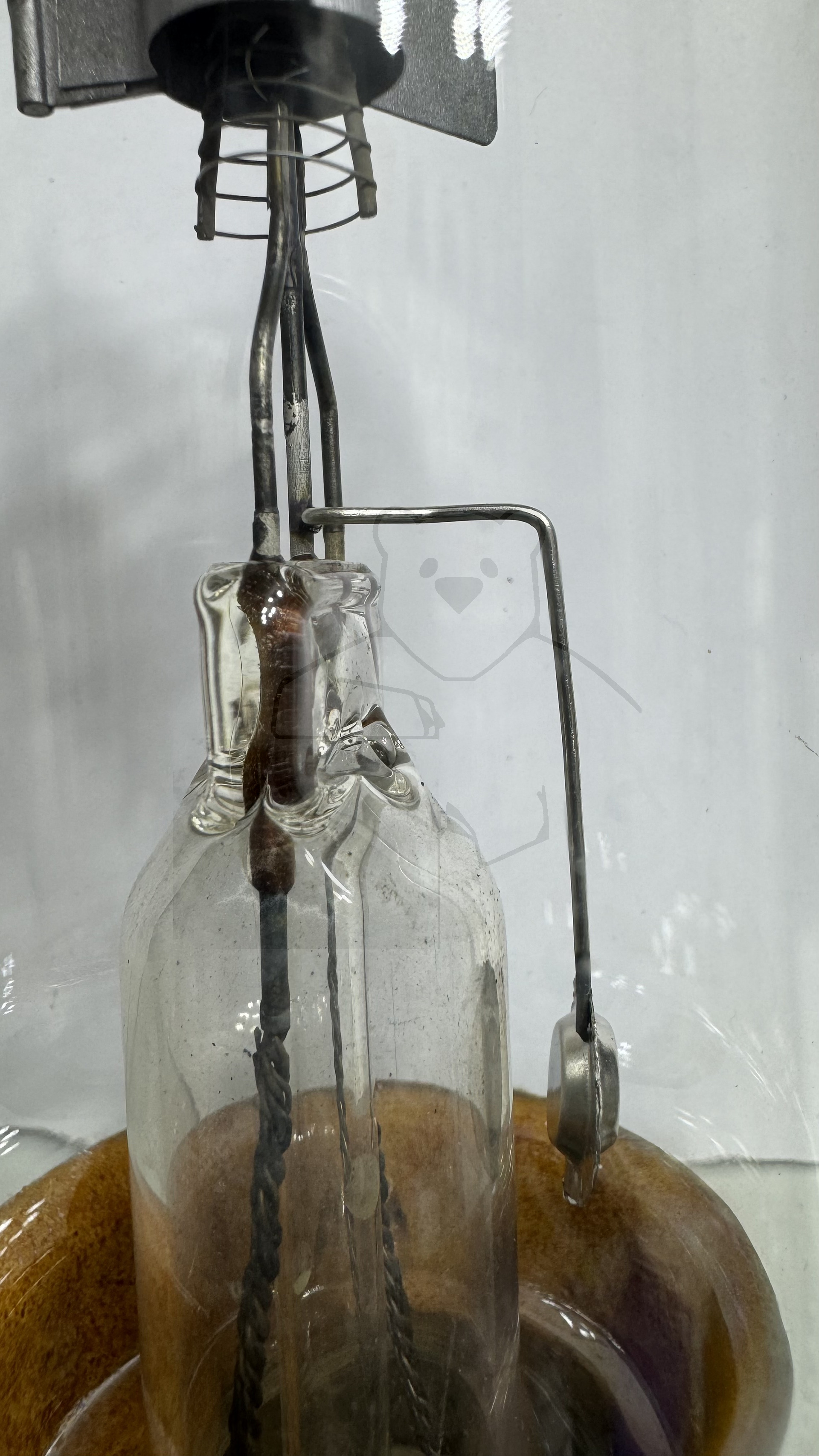

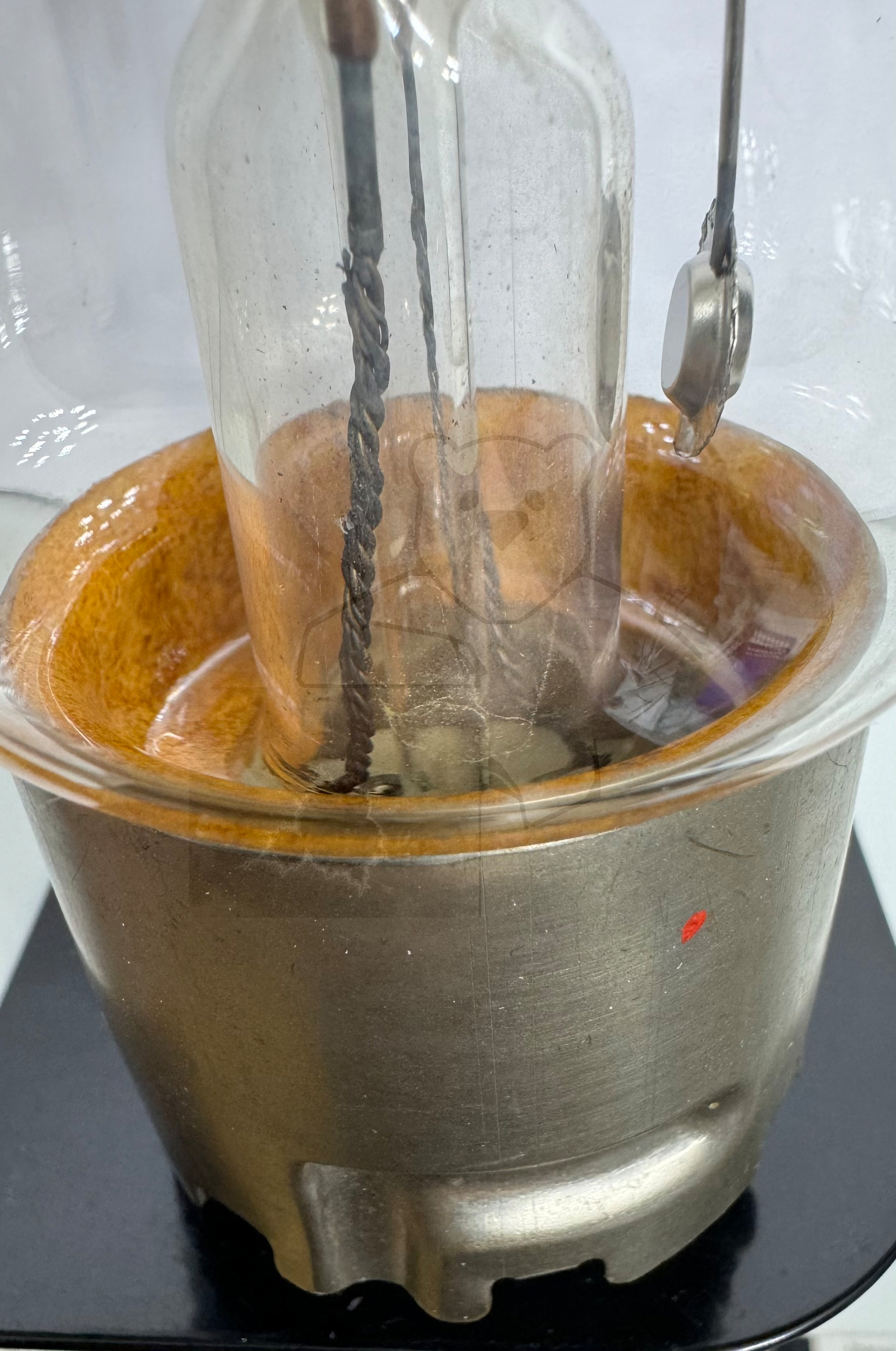

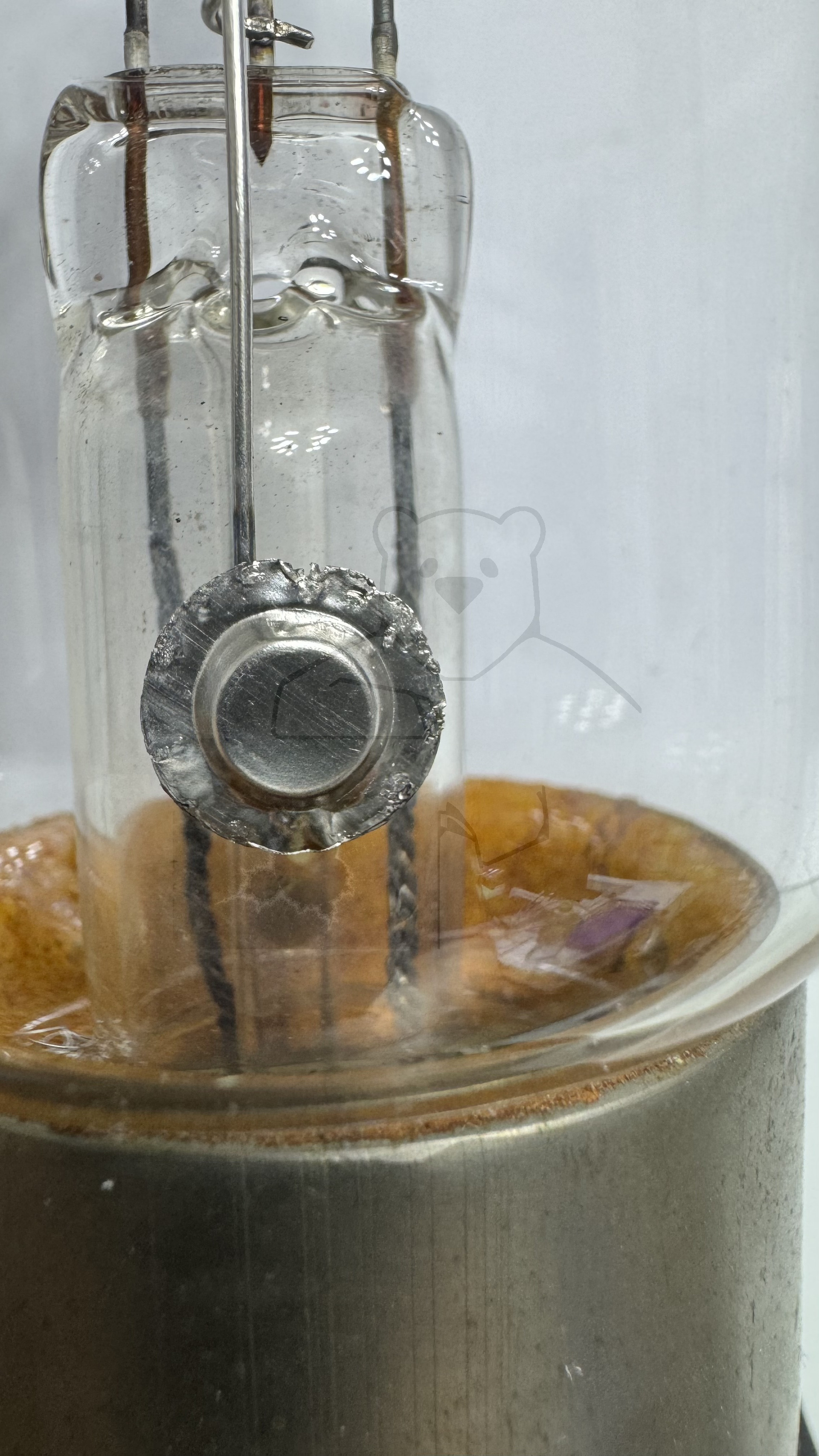

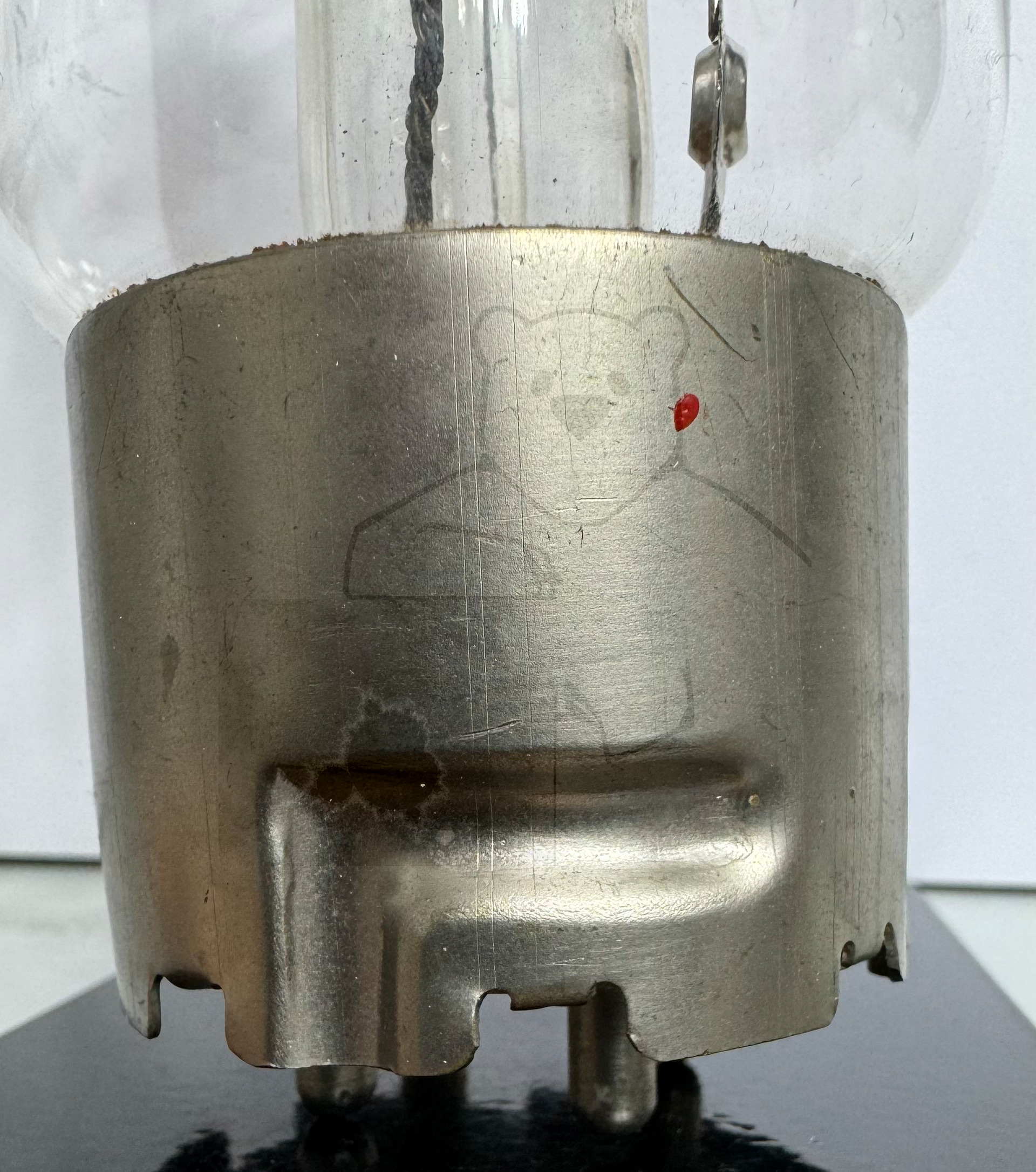

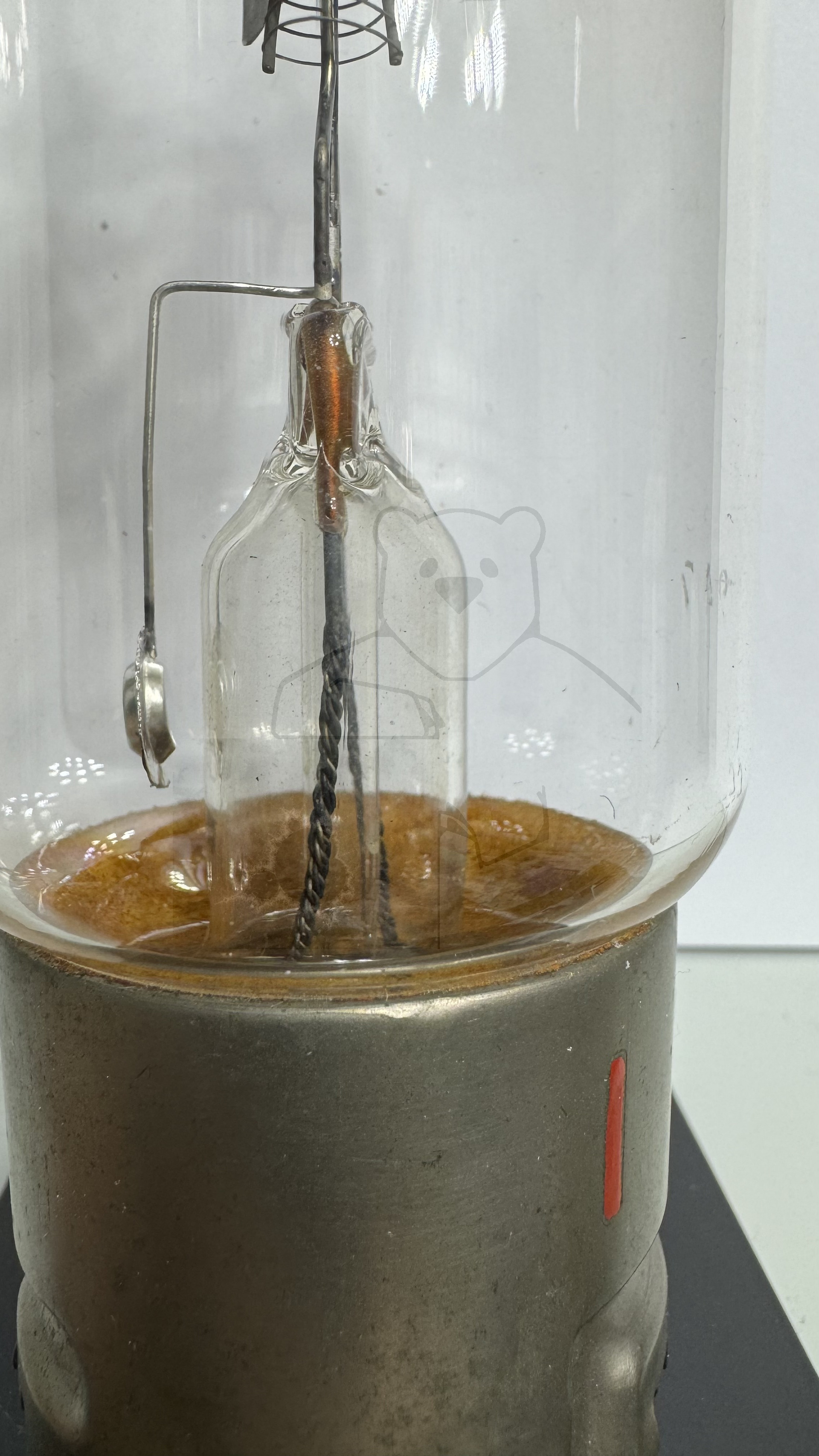

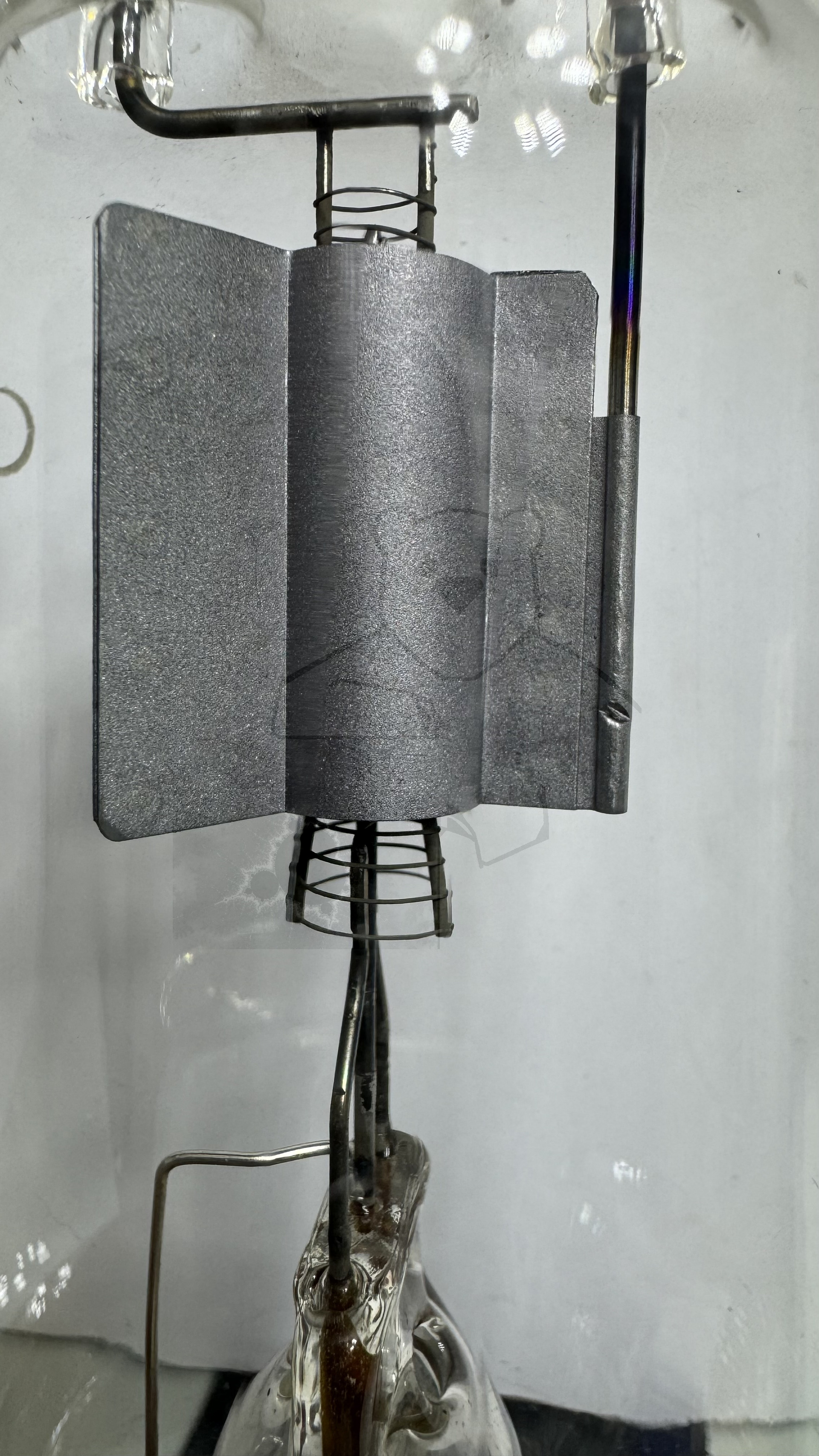

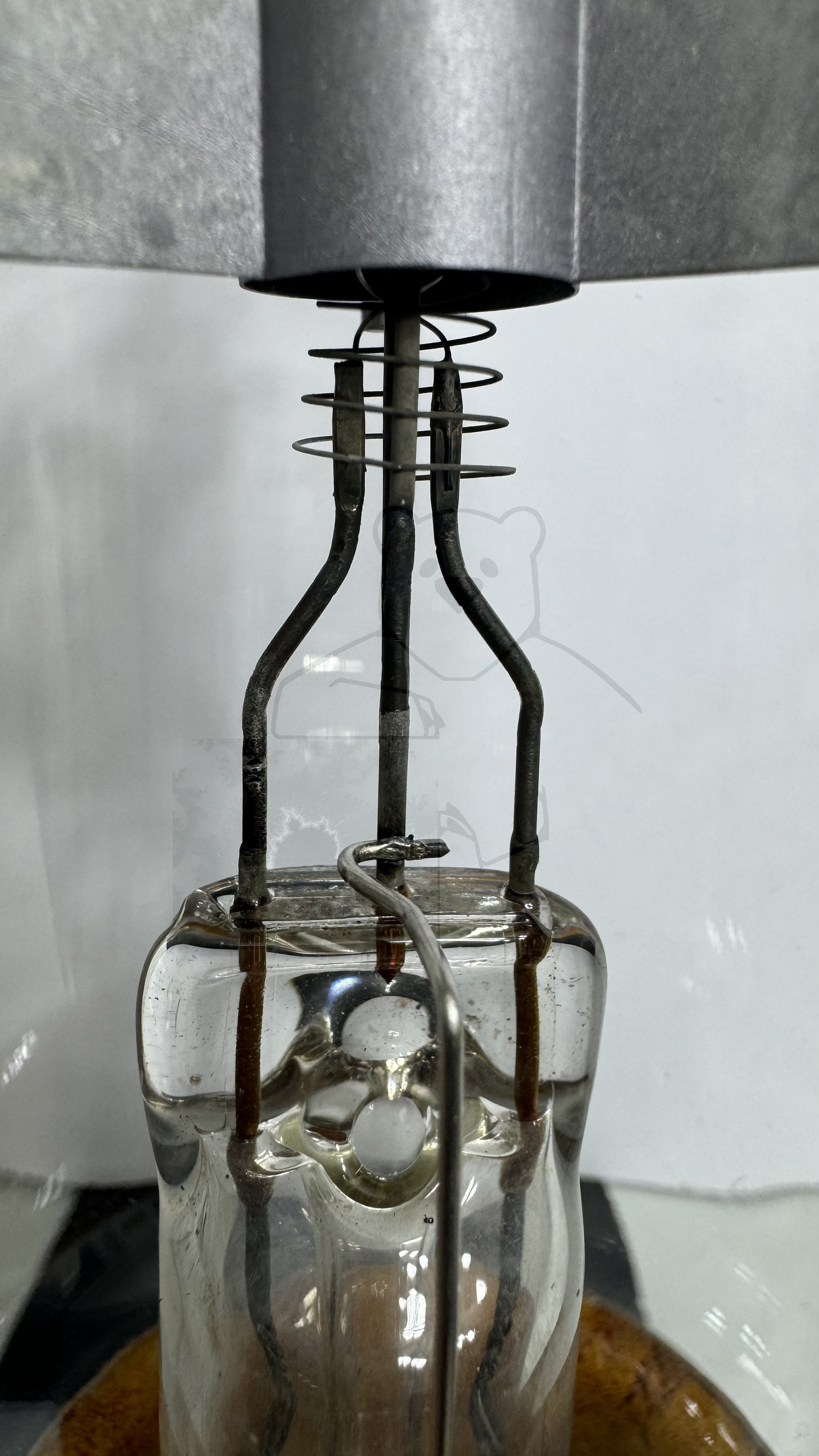

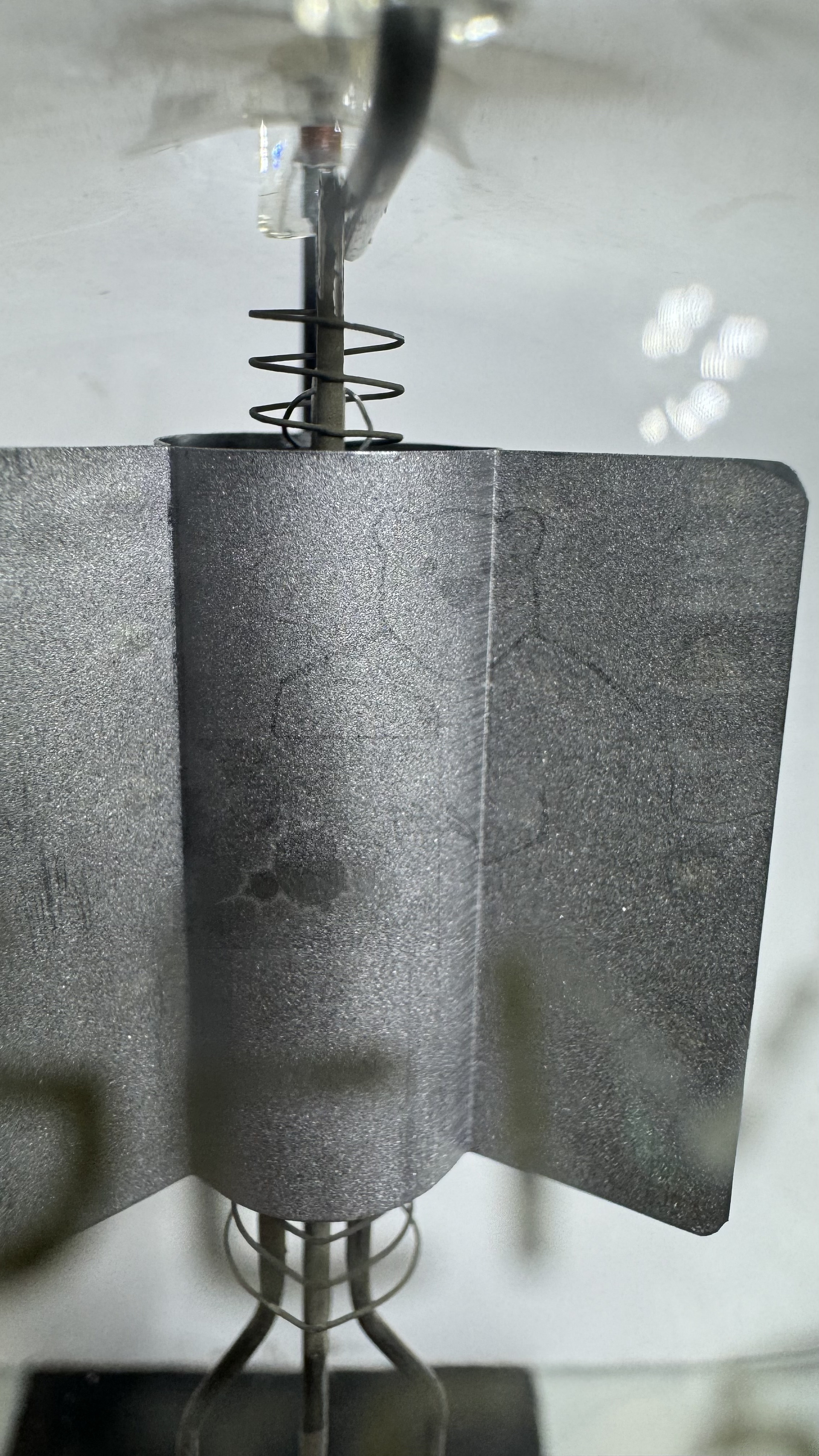

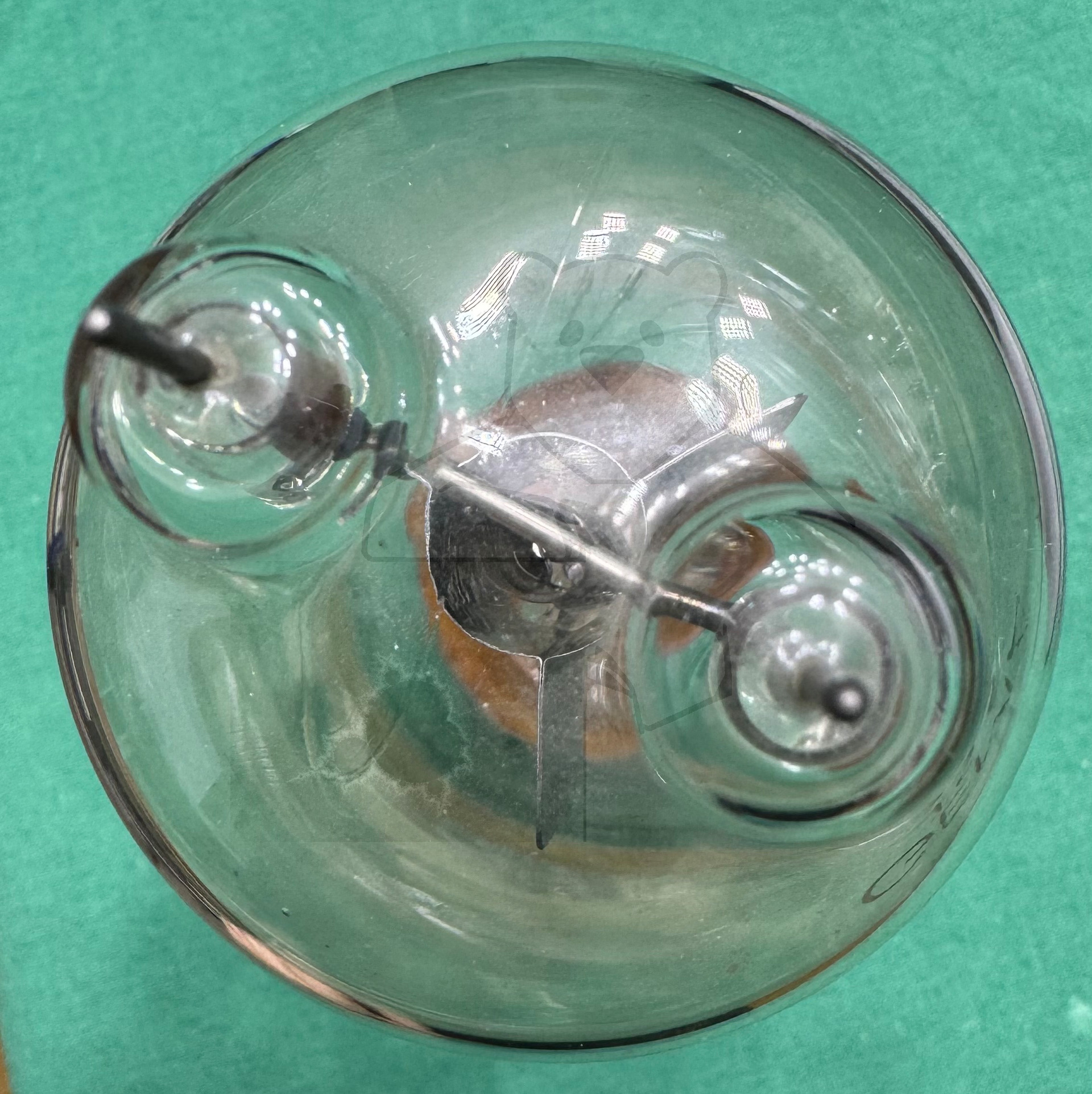

Daten und Bilder der Röhre: TS5

🔎 Beschreibung der Röhre: TS5 Inventarnummer: 08163

Name	→ TS5
Vergleichsname
Hersteller	→ GEMA
Heizspannung (Volt)	7,5
Heizstrom (Ampère)	3,5
Art der Heizung	Direkt

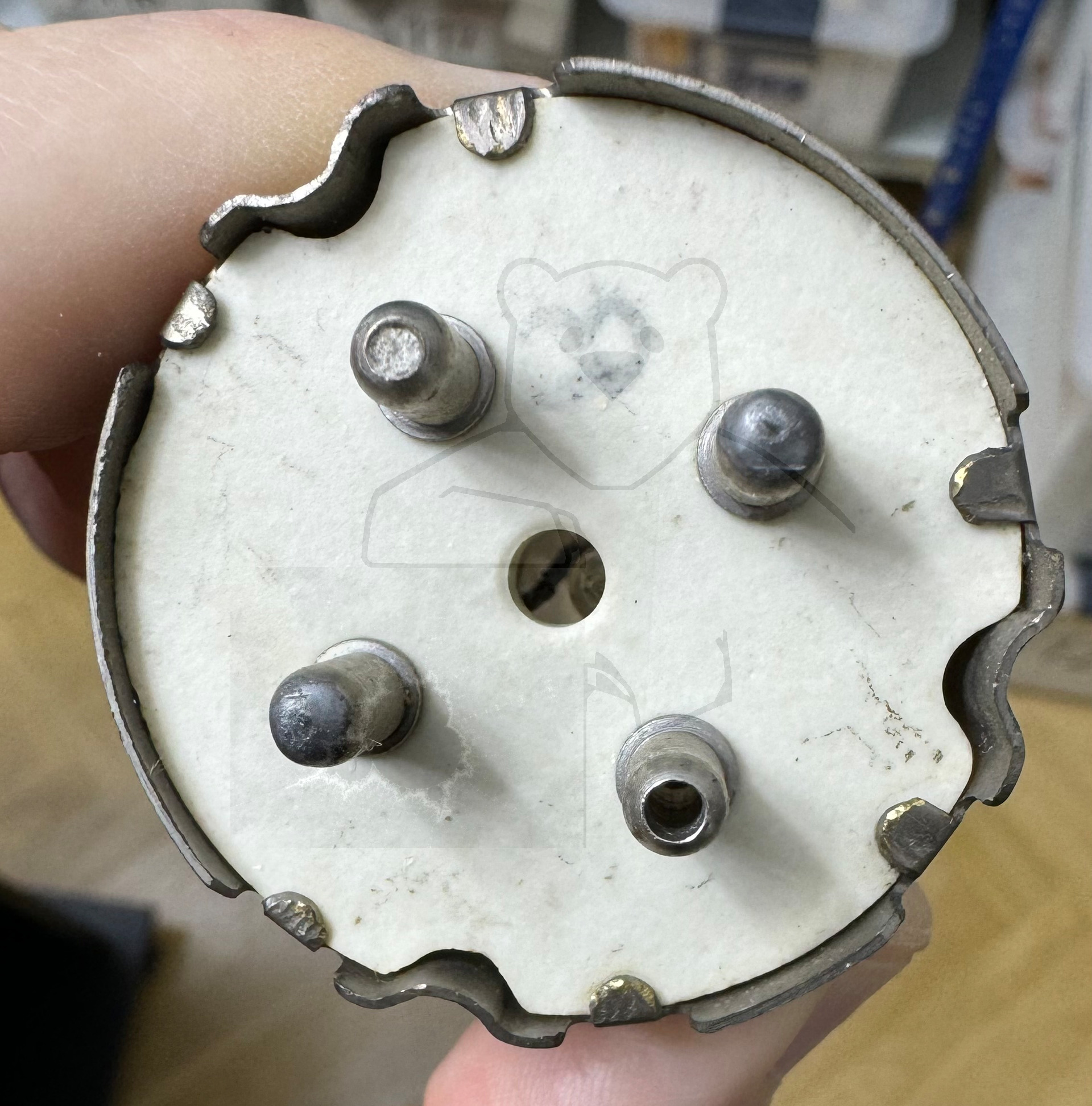

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	Unlesbar
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S43b

🔎 Beschreibung der Systeme für die Röhre: TS5

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der TS5

Bildquelle: Gema Datenblatt

🔎 Datenblätter zur Röhre: TS5
Datenblatt TS5 Gema [www.tubedata.info].pdf (77 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
