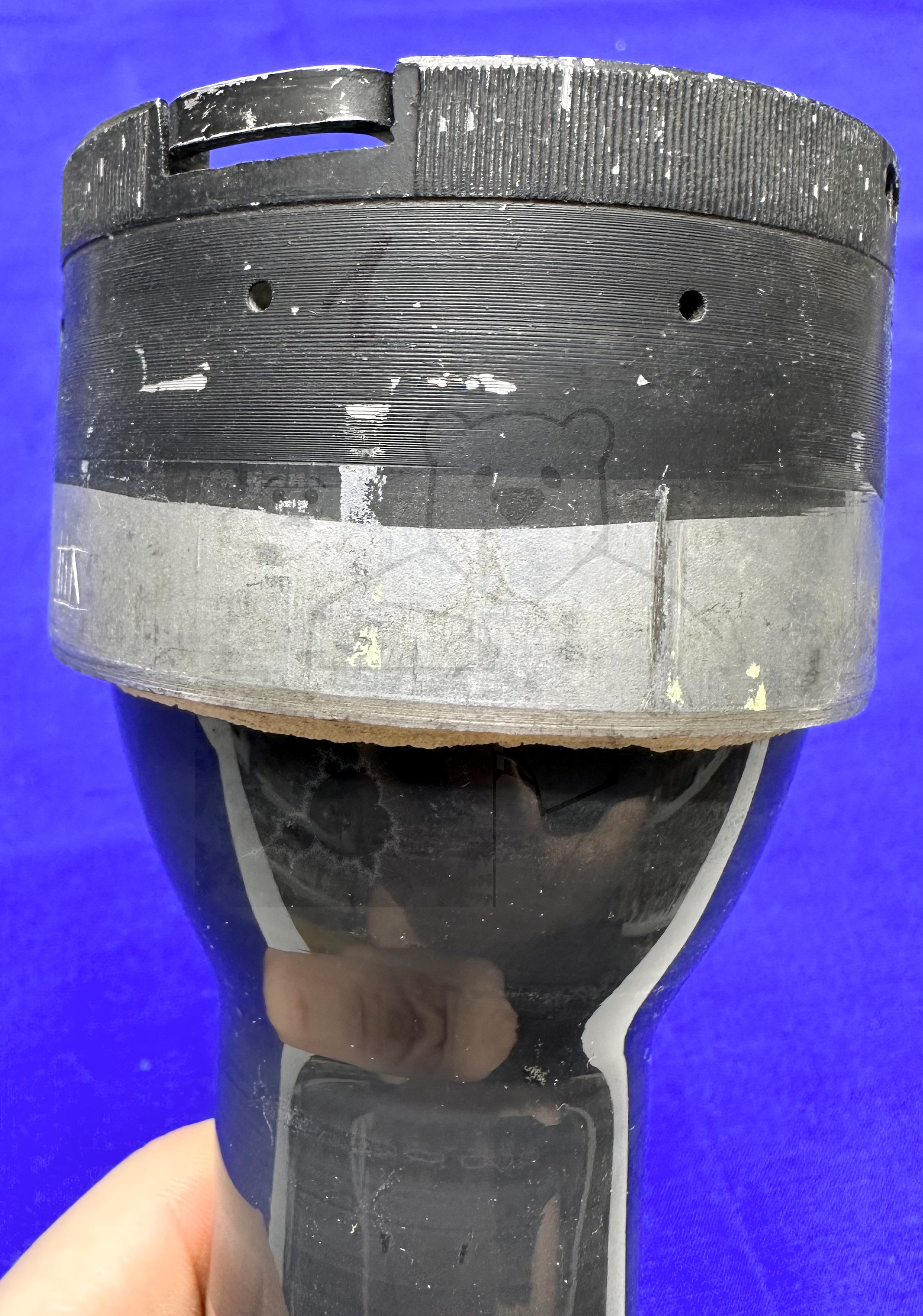

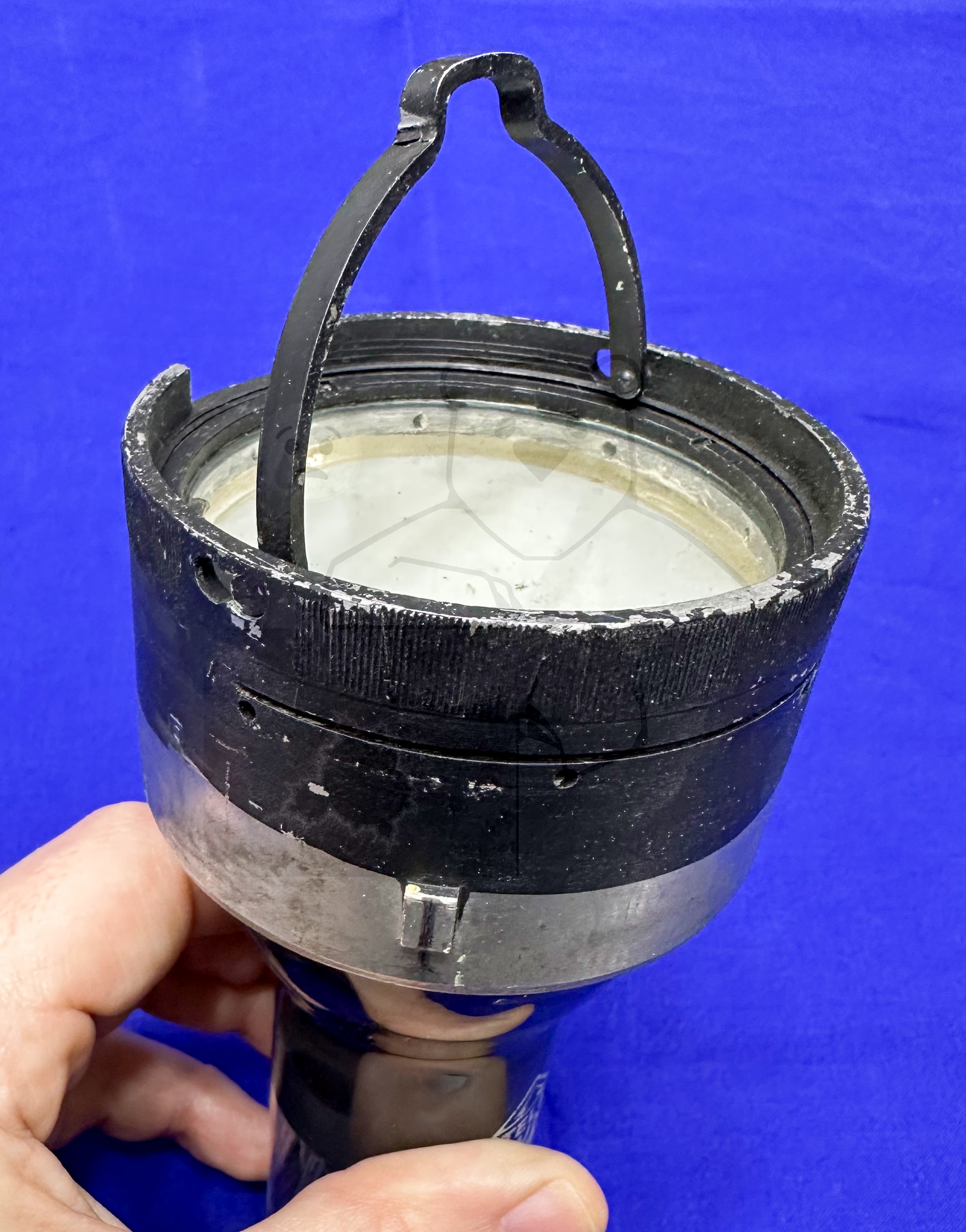

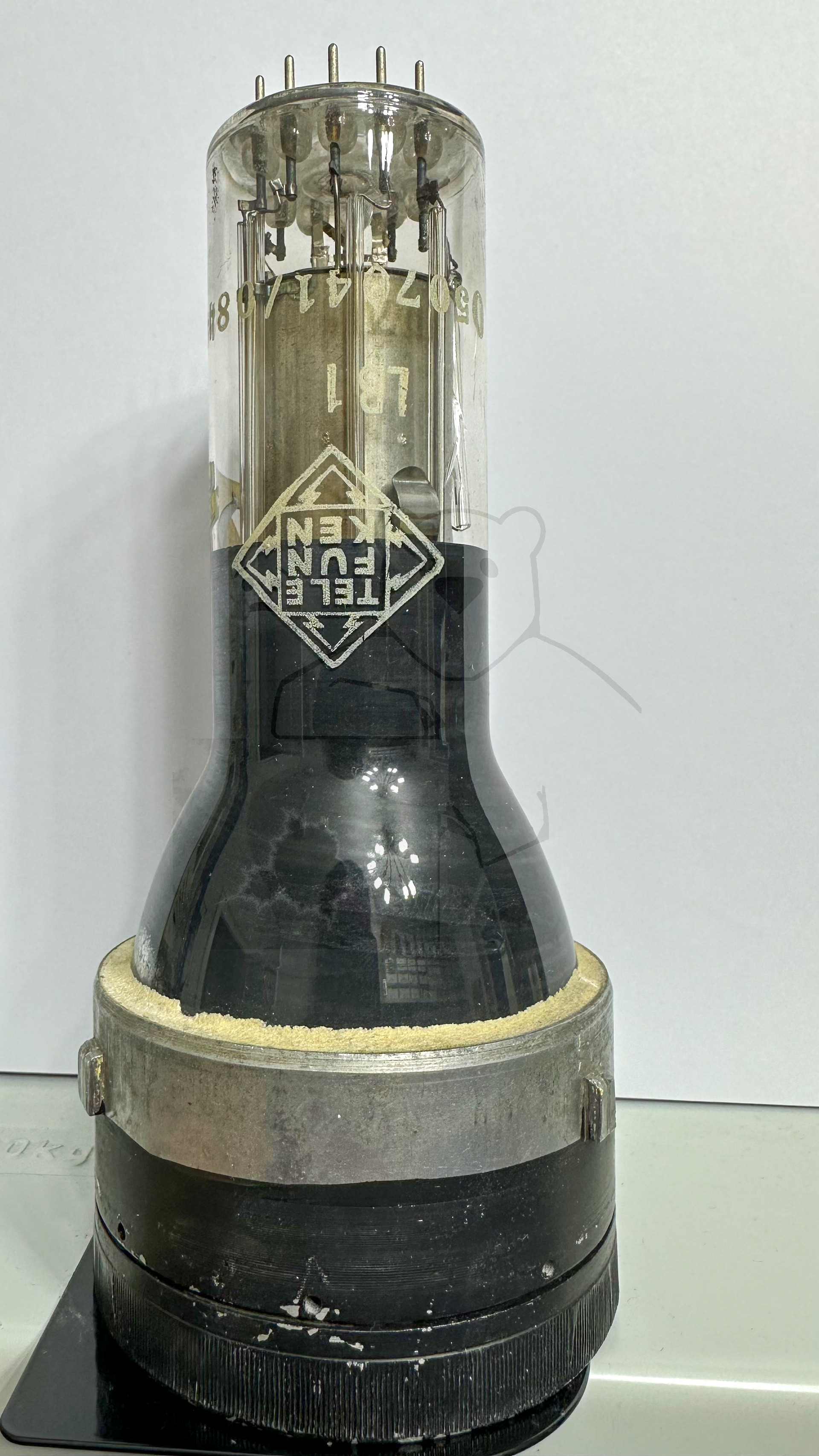

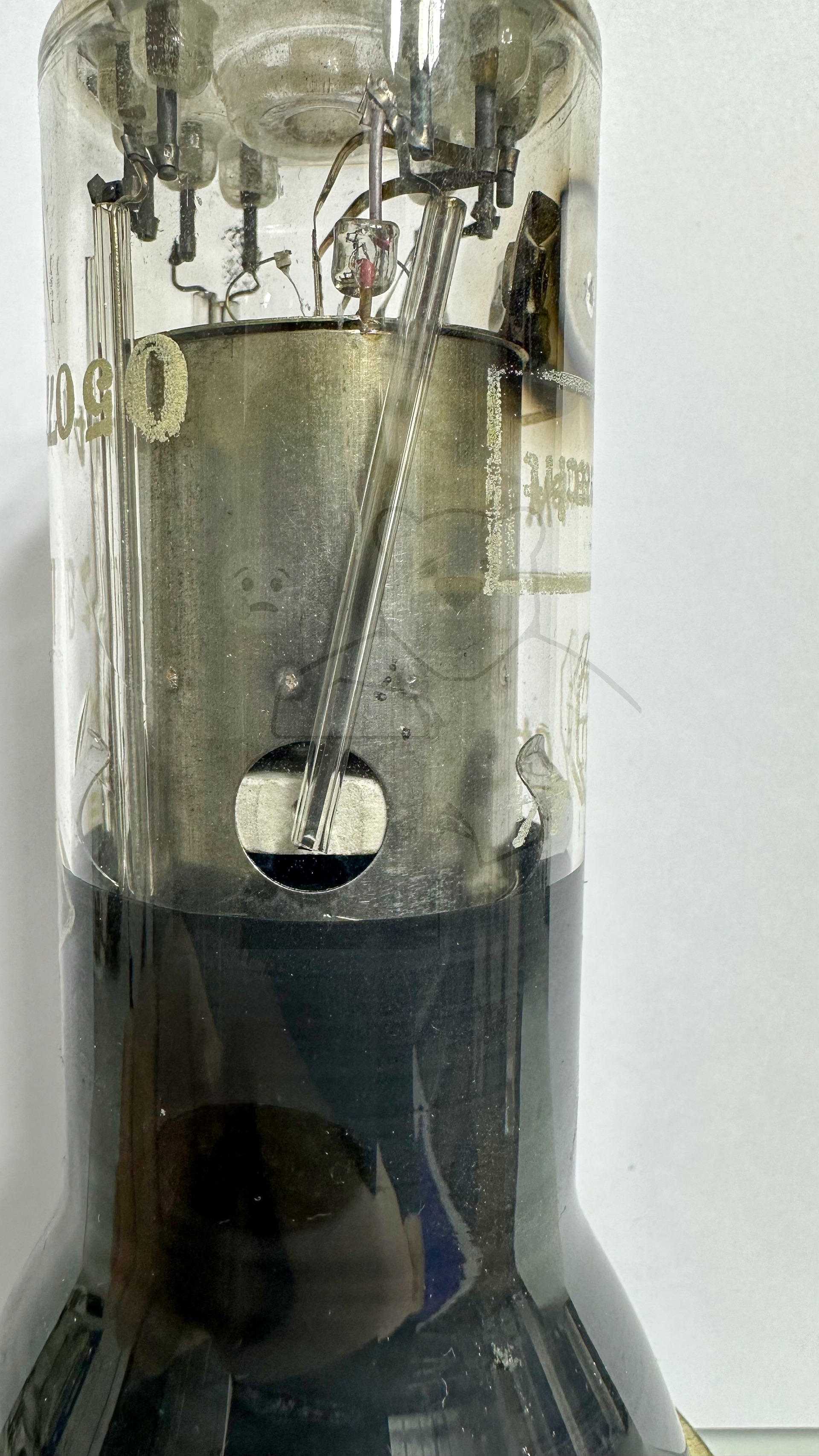

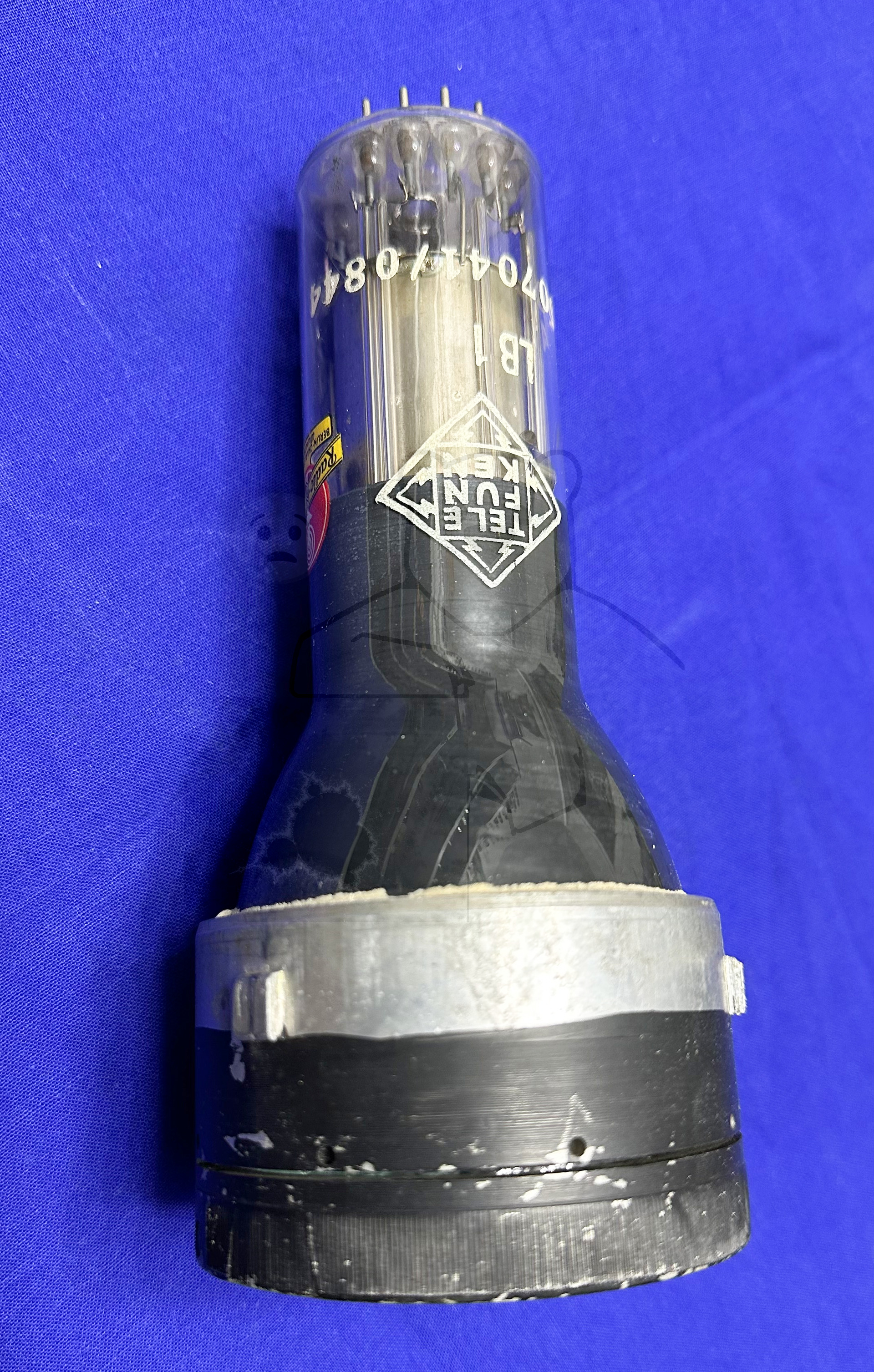

Daten und Bilder der Röhre: LB1

🔎 Beschreibung der Röhre: LB1 Inventarnummer: 08155

Name	→ LB1 📺 Mit Video
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,27
Art der Heizung	Indirekt

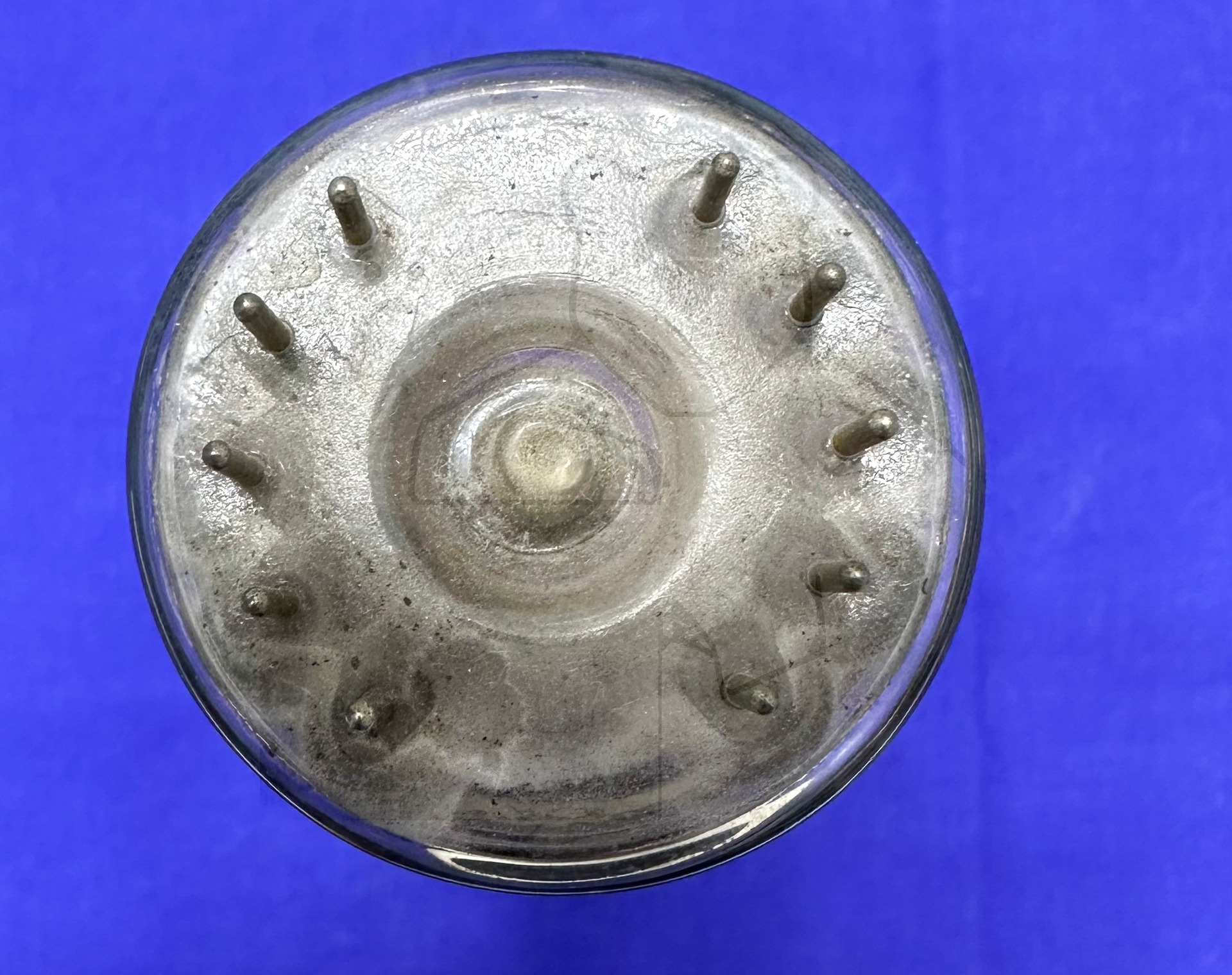

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp

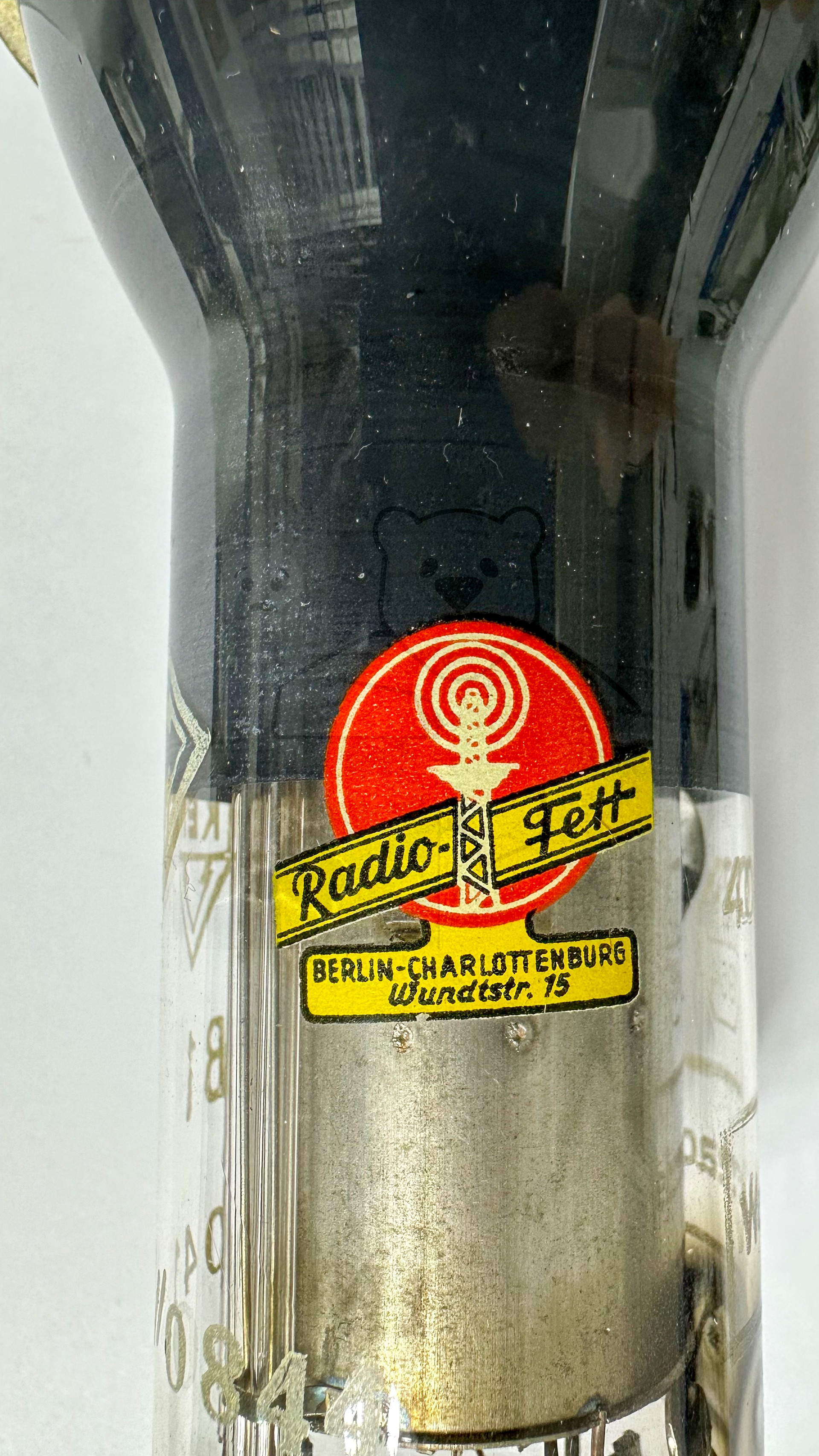

Informationen	'Radio Fett', Berlin-Charlottenburg, Wundstrasse 15
Kenn Nummer
Ätz- Produktionscode

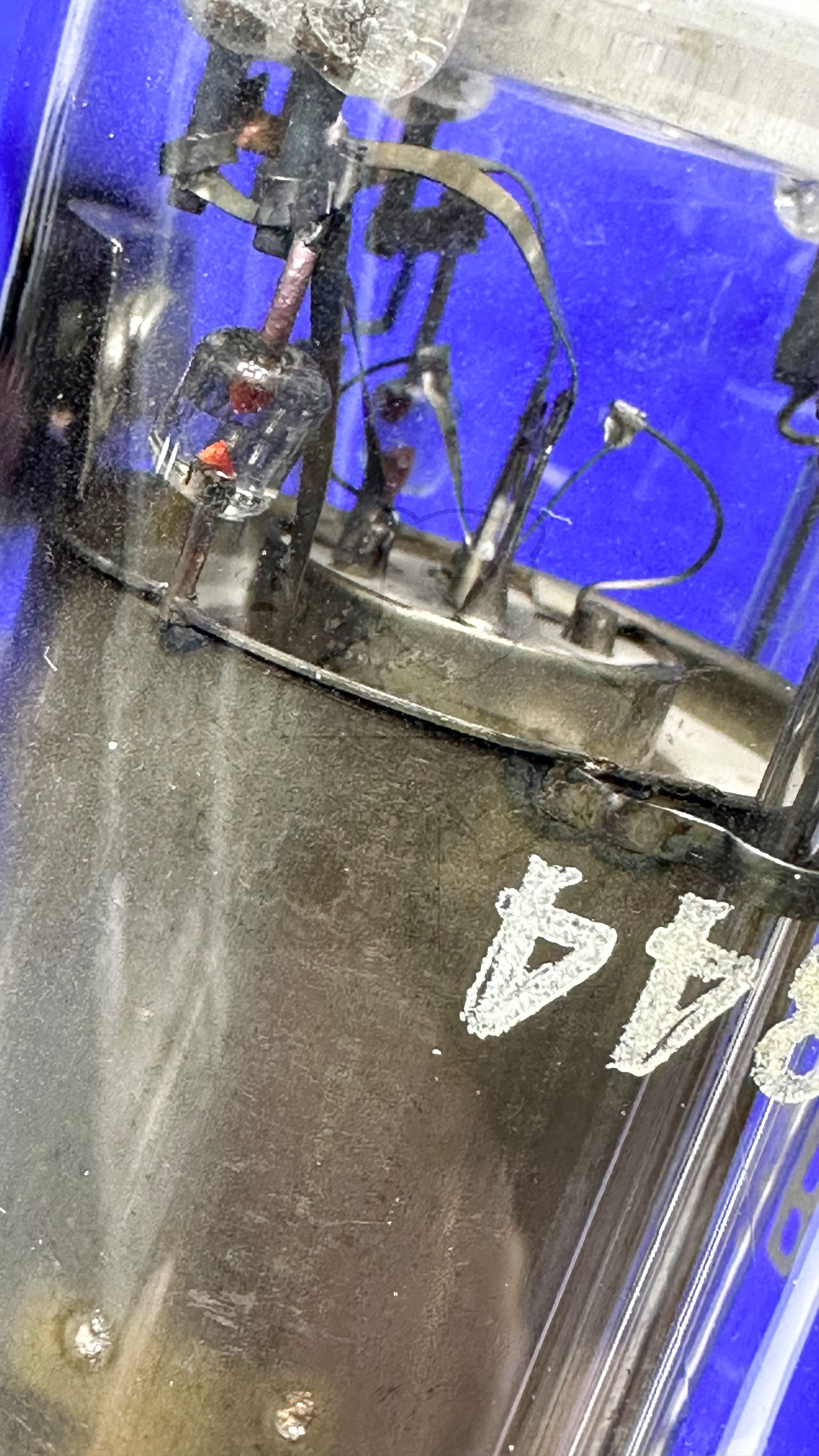

Serien Nummer	0507041/0844
Verpackung	Neutrale Verpackung
Getestet

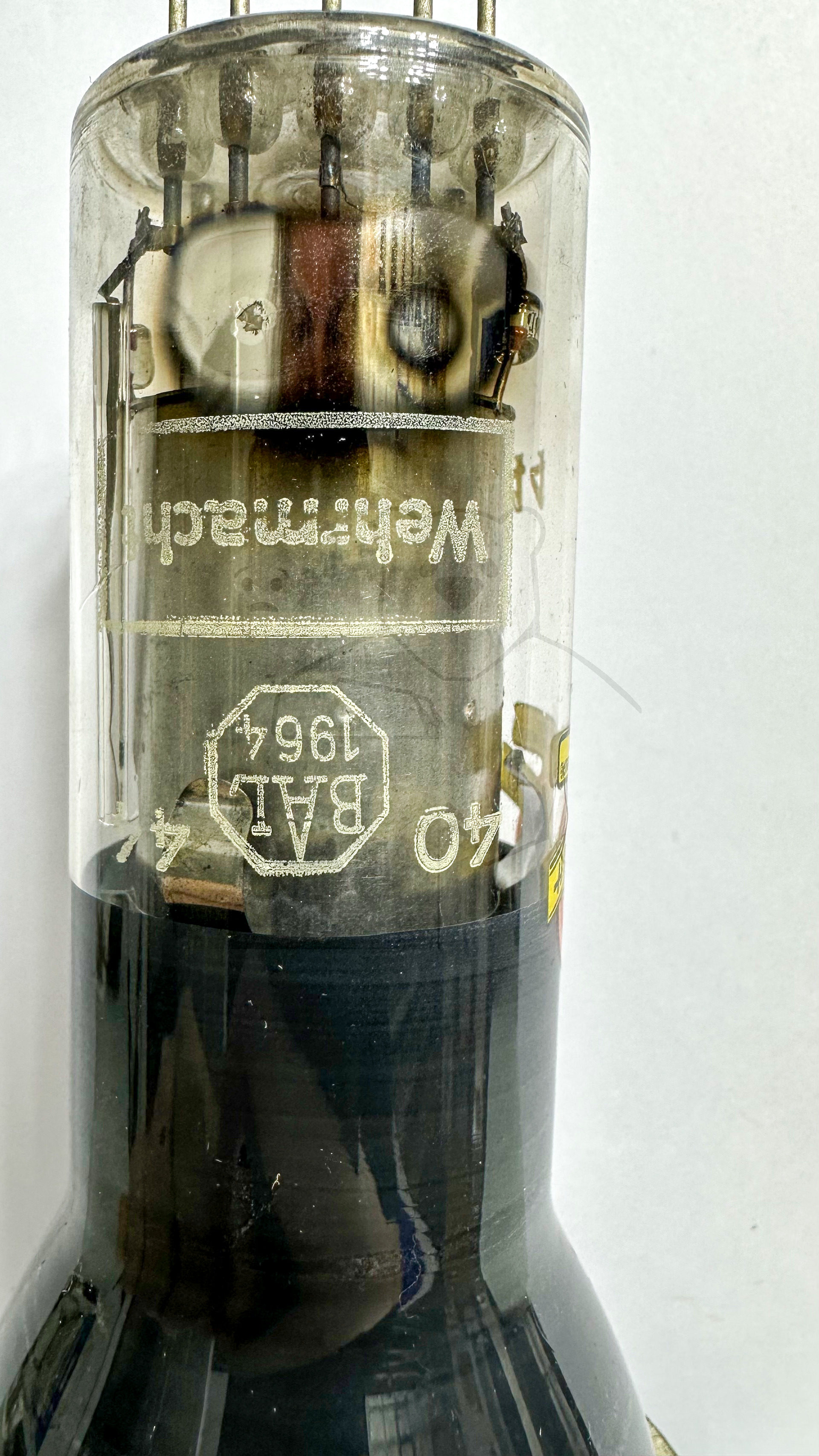

Hoheitszeichen	Wehrmacht, BAL1964, 40 44 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L27

🔎 Beschreibung der Systeme für die Röhre: LB1

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LB1

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu LB1

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/cPryvgbW33g (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: LB1
Datenblatt LB1 Sockel Telefunken.pdf (145 kB)
Datenblatt LB1 Telefunken [www.tubedata.info].pdf (165 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
