đ Beschreibung der Röhre: 18046 Inventarnummer: 08152
| Name | â 18046 |
| Vergleichsname | 6686 â E81L â EL861 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 20 |
| Heizstrom (AmpĂšre) | 0,135 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Röhre mit langer Lebensdauer von mindestens 10000 Stunden |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 22075 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | BP Gabl. 0672 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S106b |
đ Beschreibung der Systeme fĂŒr die Röhre: 18046
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 1, 6 |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 18046
Bildquelle: Valvo Datenblatt
đ DatenblĂ€tter zur Röhre: 18046
Datenblatt 18046 Valvo [www.tubedata.info].pdf (296 kB)
Pruefkarte 18046 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte 18046 18045 - Funke W19 Roehrenpruefer.pdf (143 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 18046

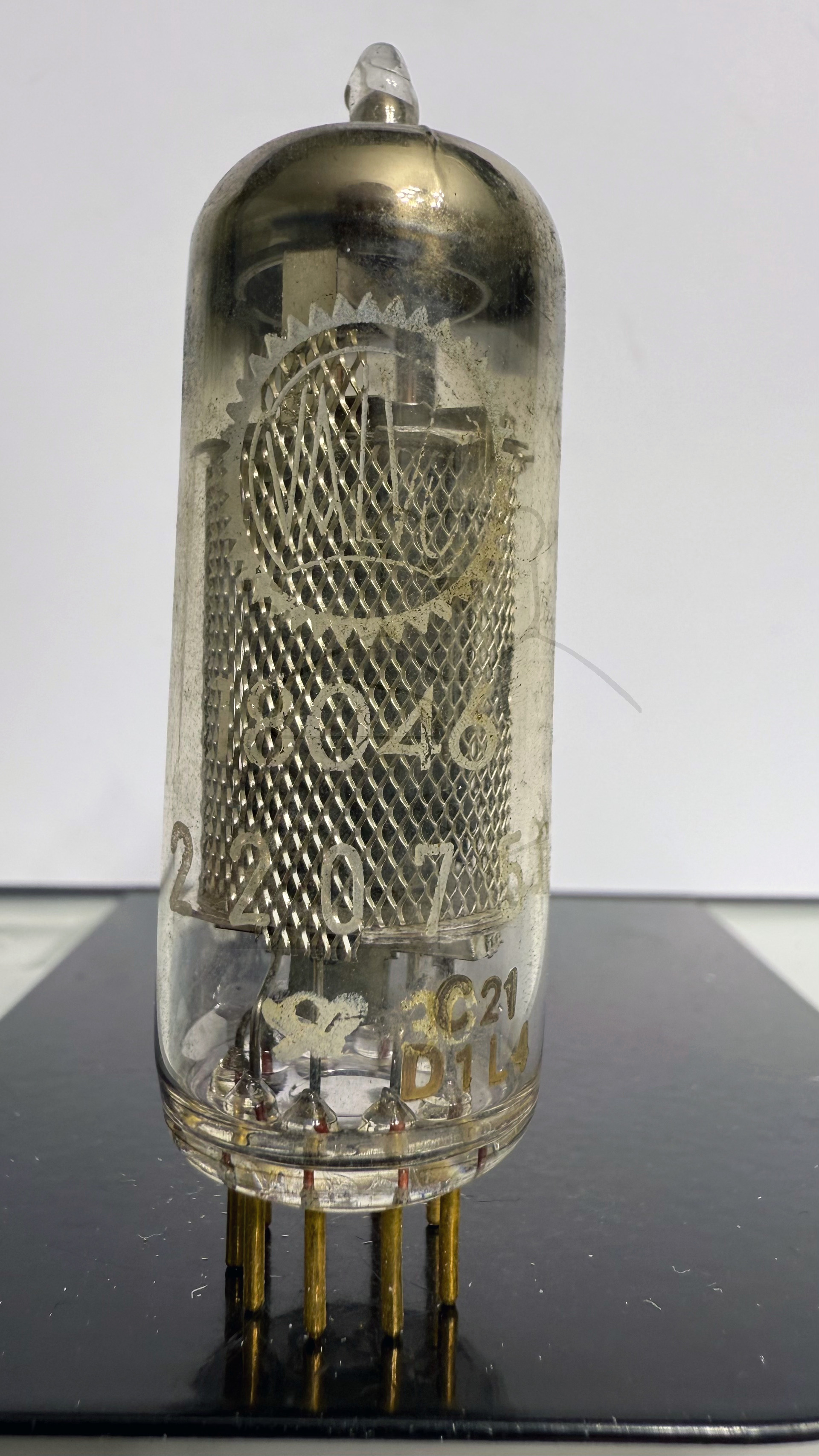

Röhre 18046 #8152 Bild 1

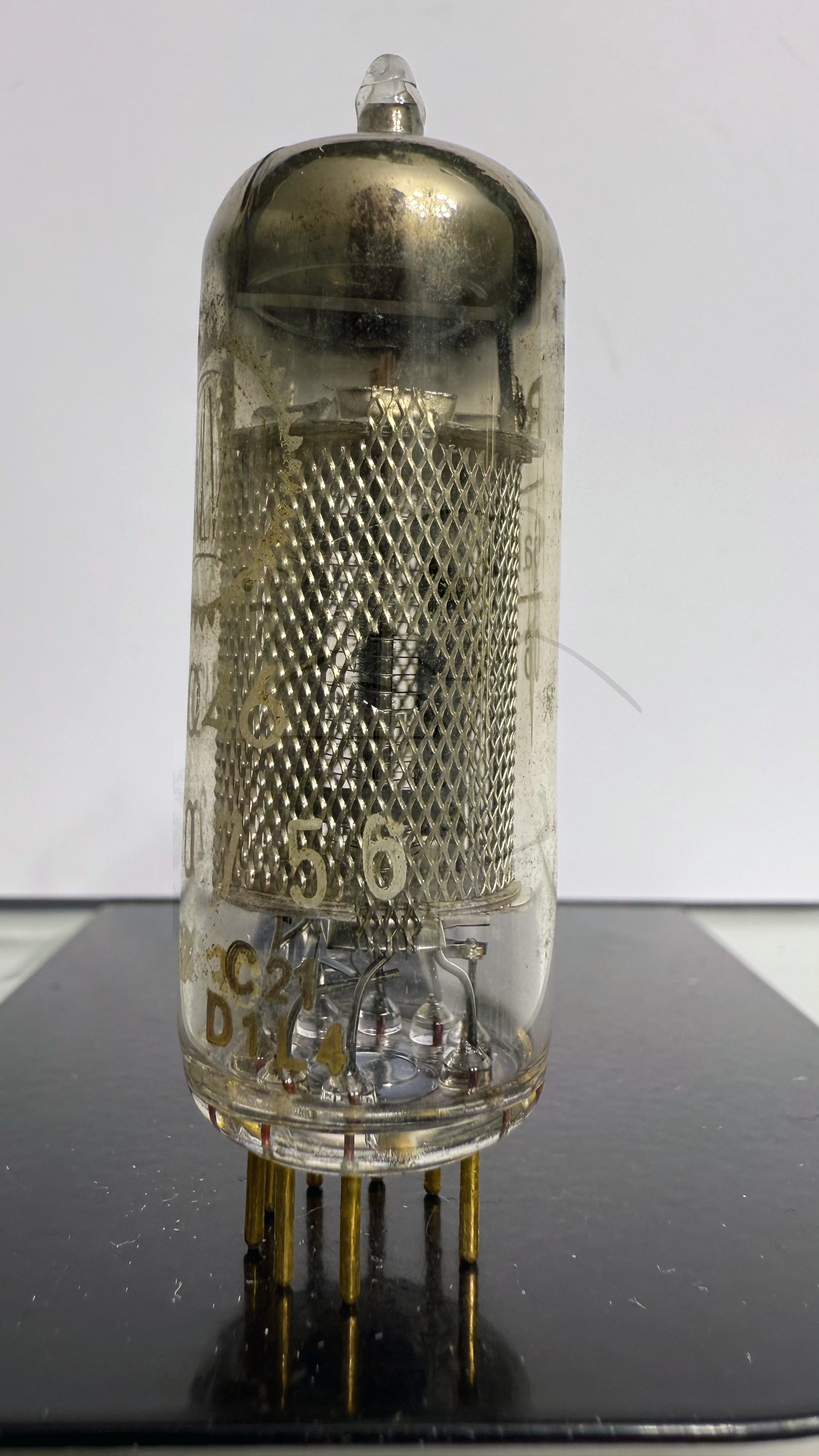

Röhre 18046 #8152 Bild 2

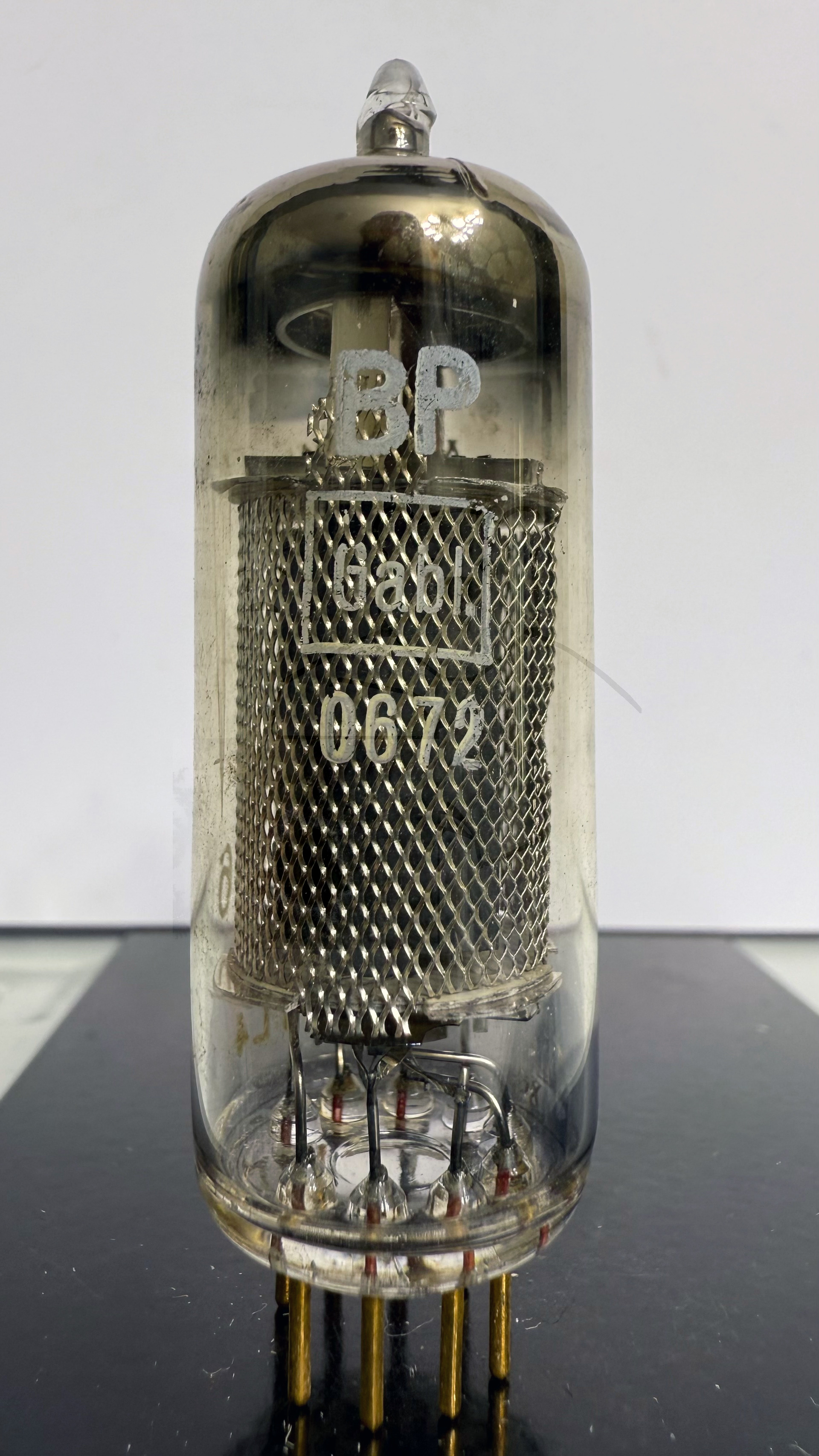

Röhre 18046 #8152 Bild 3
