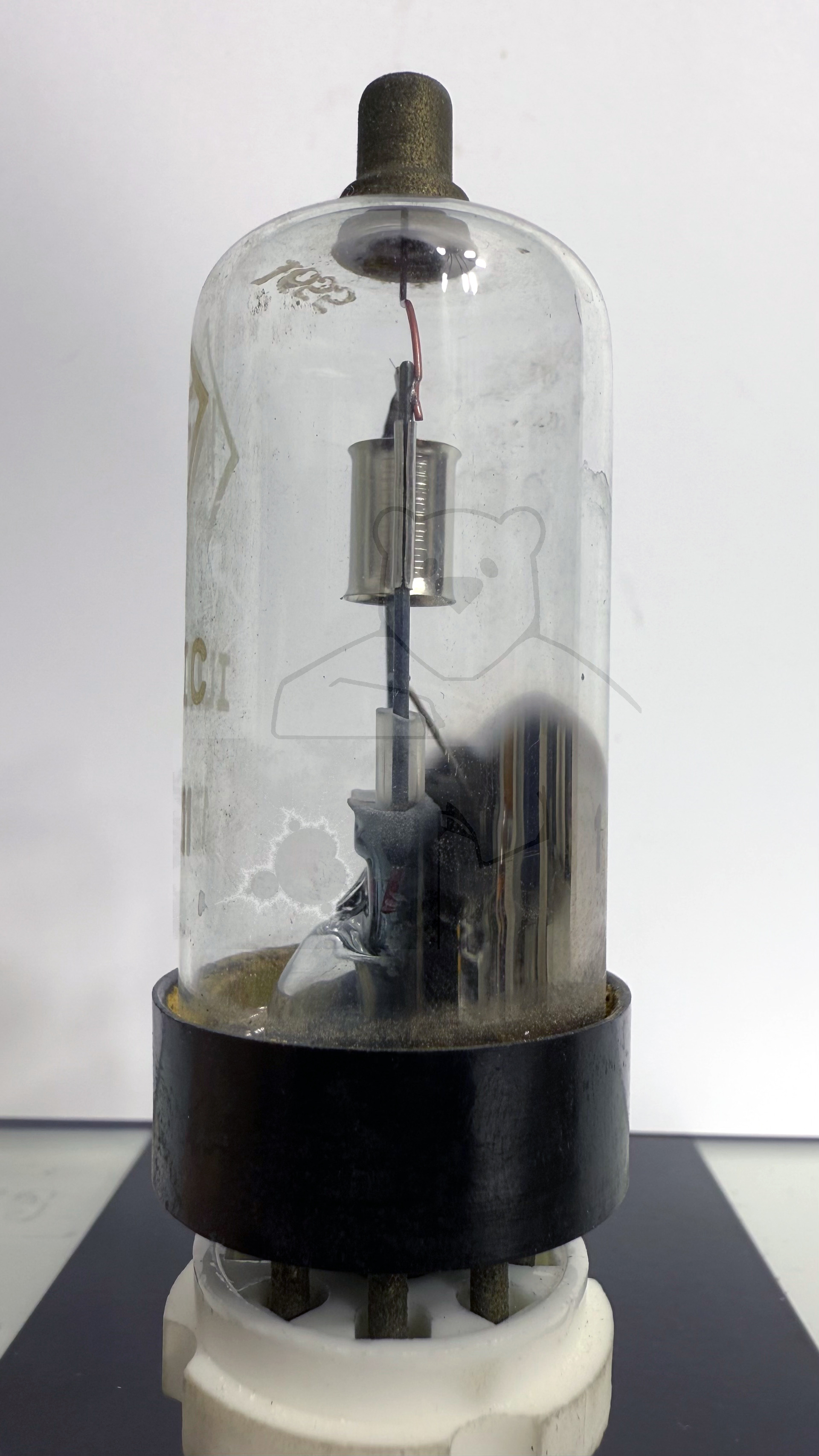

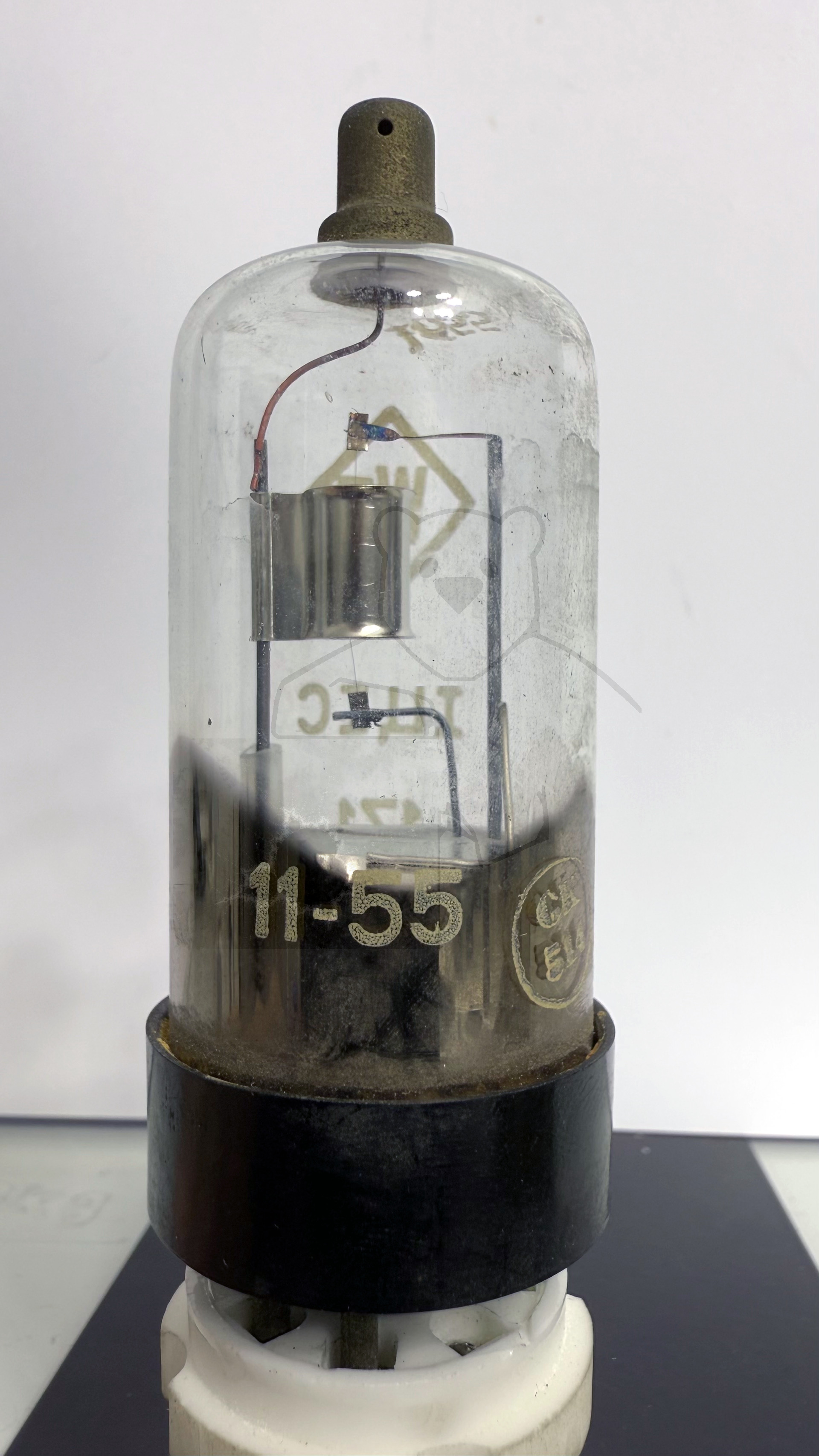

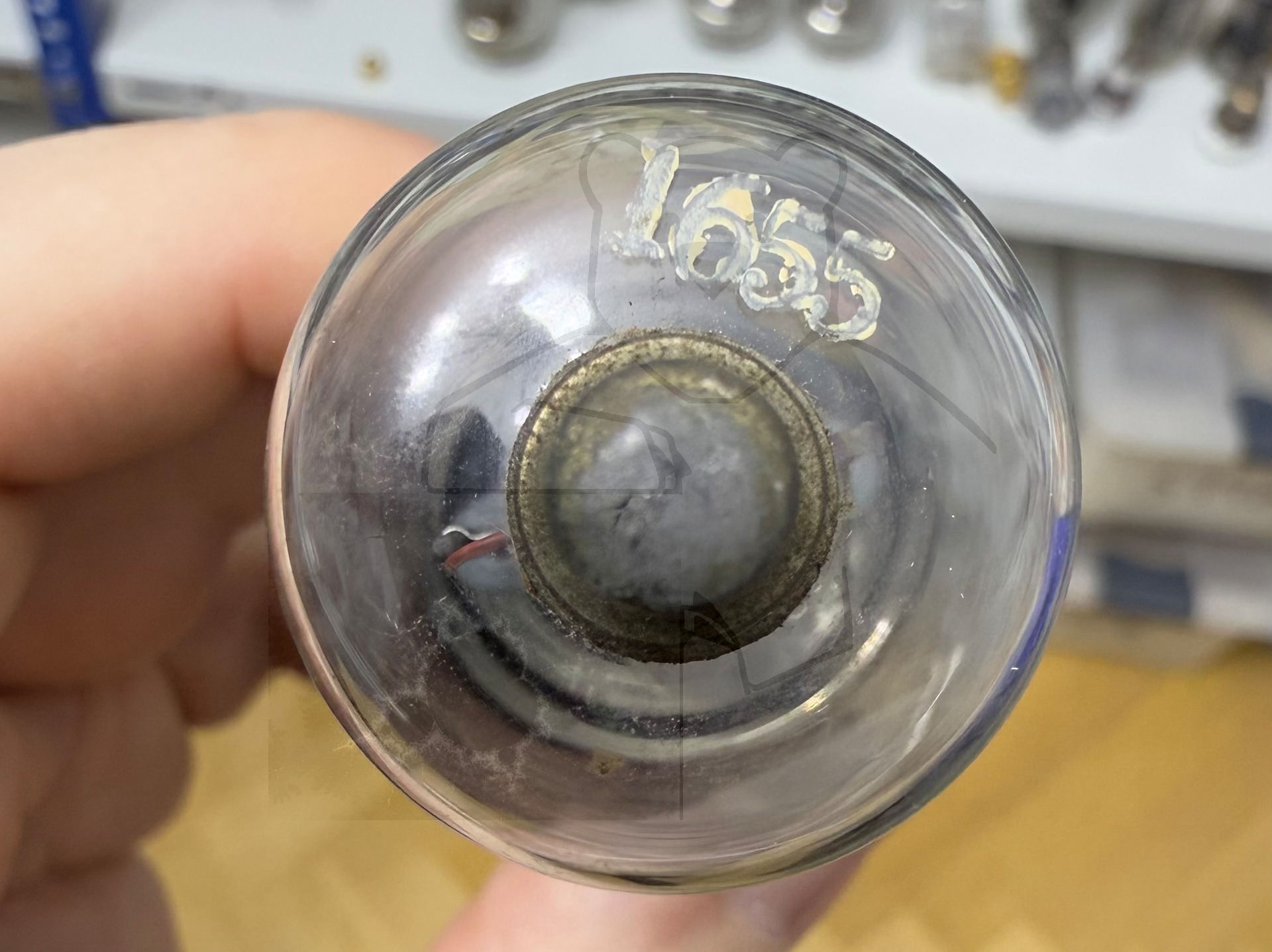

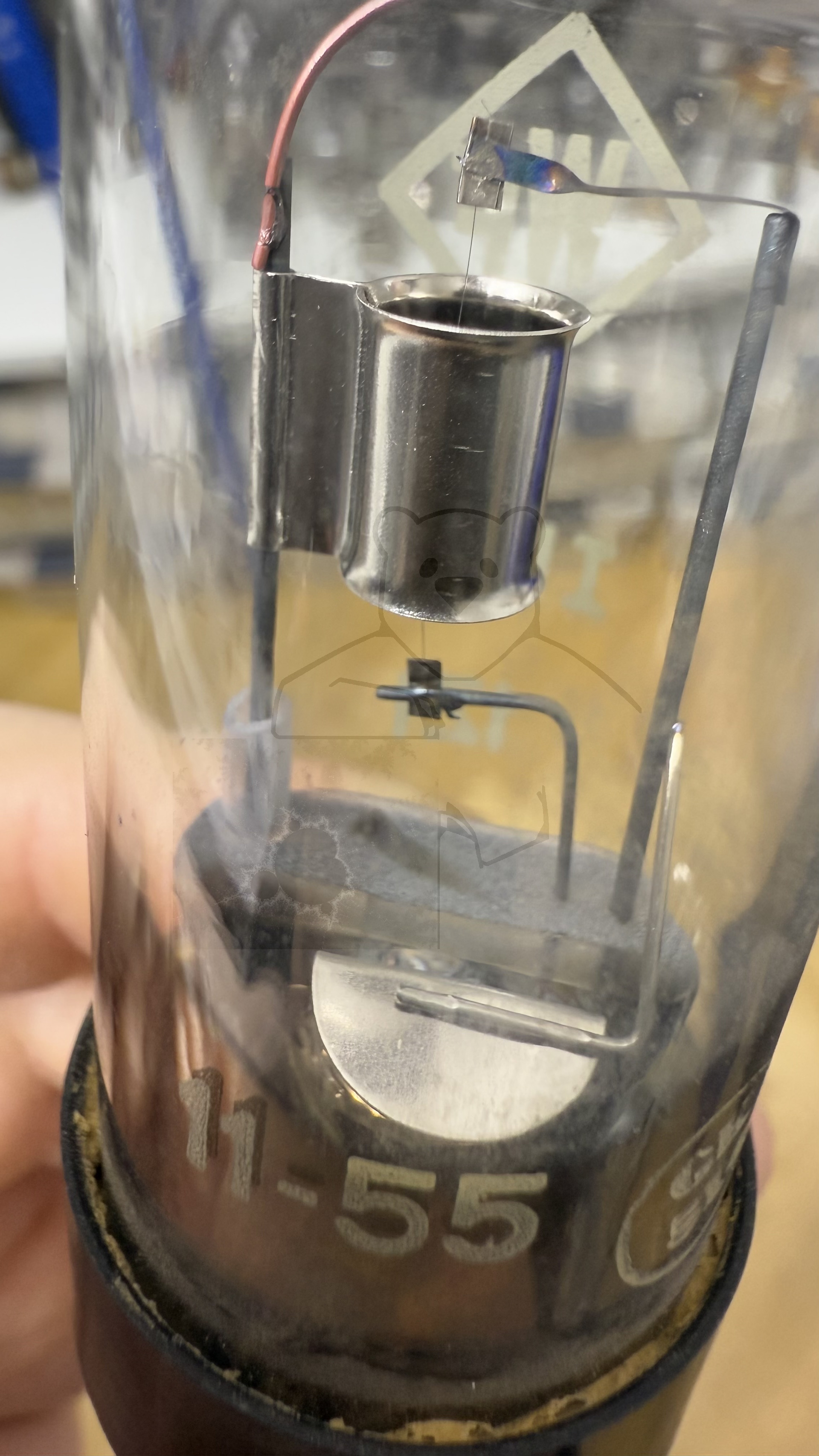

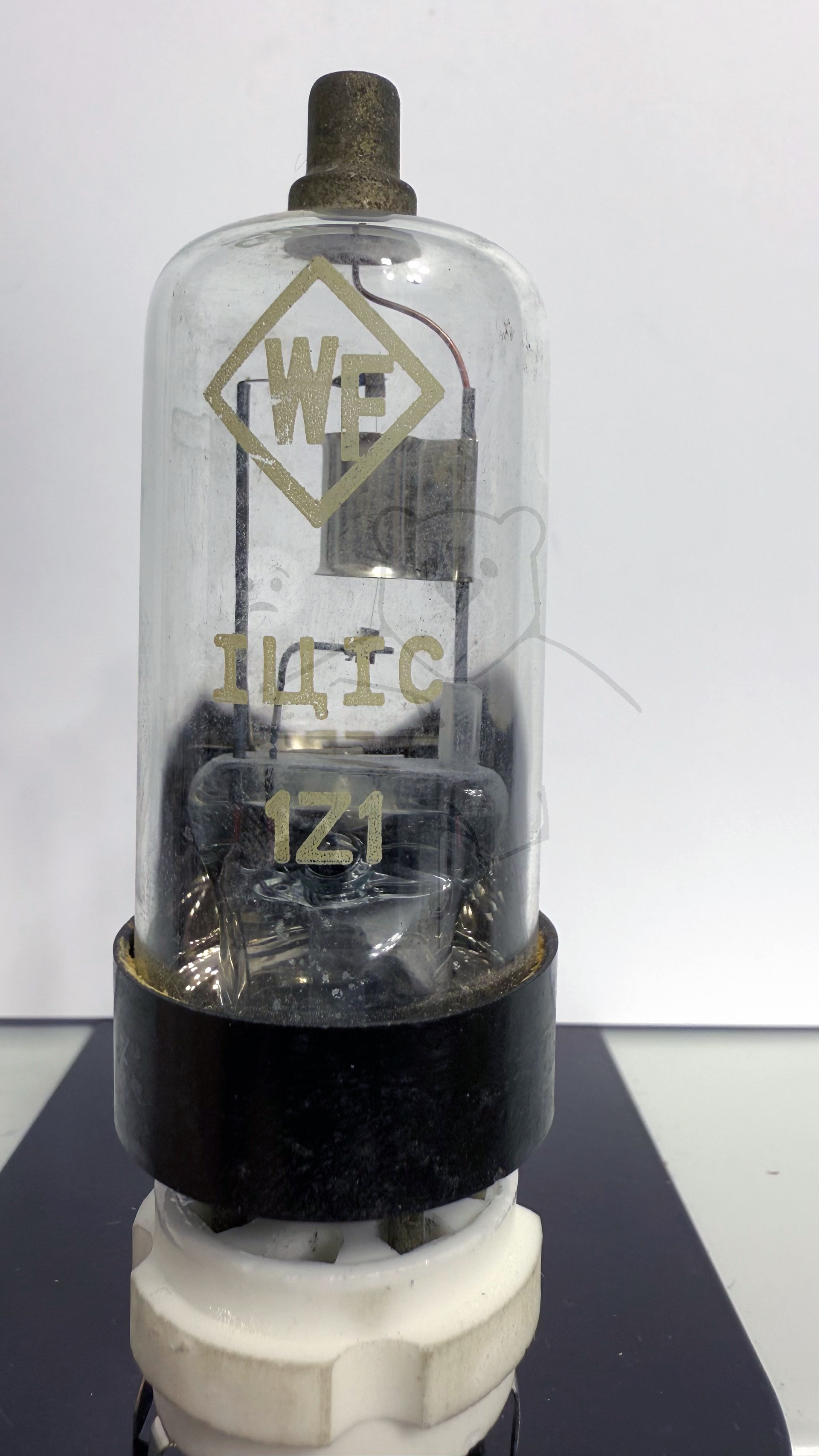

Daten und Bilder der Röhre: 1Ц1С

🔎 Beschreibung der Röhre: 1Ц1С Inventarnummer: 08117

Name	→ 1Ц1С
Vergleichsname	1Z1 1Z1S 3126 OSW
Hersteller	→ HF
Heizspannung (Volt)	0,7
Heizstrom (Ampère)	0,15
Art der Heizung	Direkt

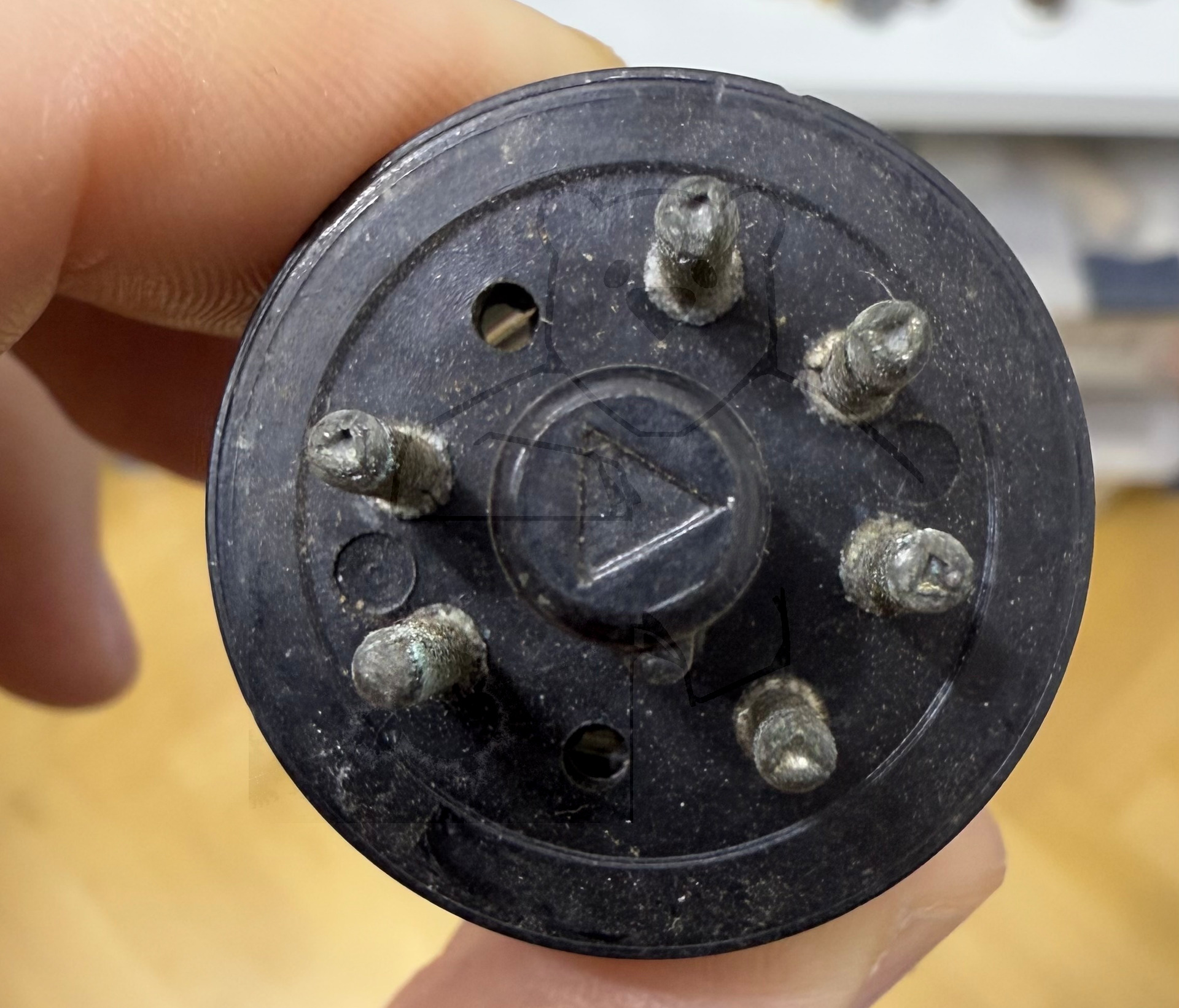

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen	Produziert: 3/1953
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S133b

🔎 Beschreibung der Systeme für die Röhre: 1Ц1С

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1Ц1С

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: 1Ц1С
Datenblatt 1Ц1С 1Z1 RFT [www.tubedata.info].pdf (59 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
