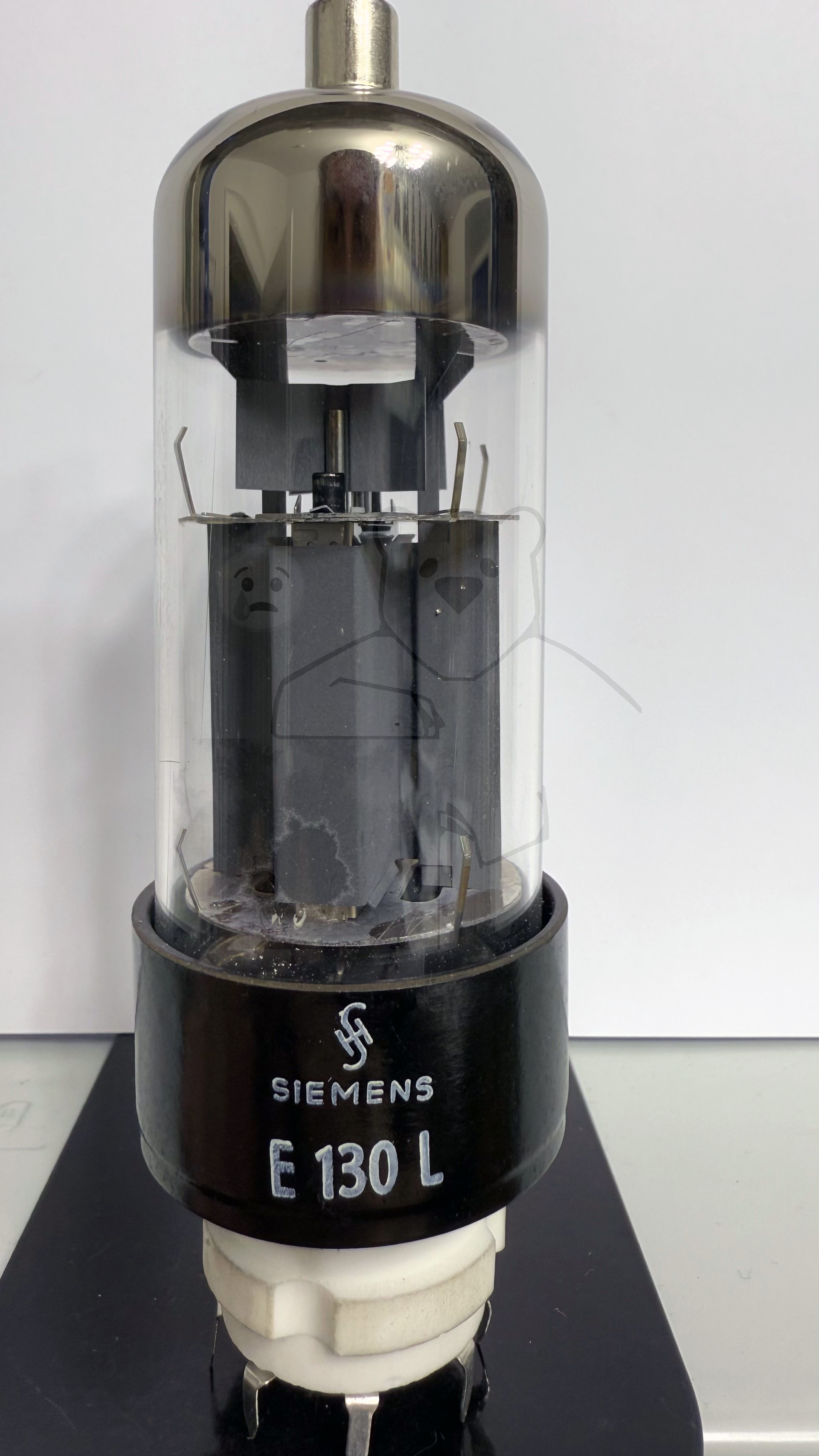

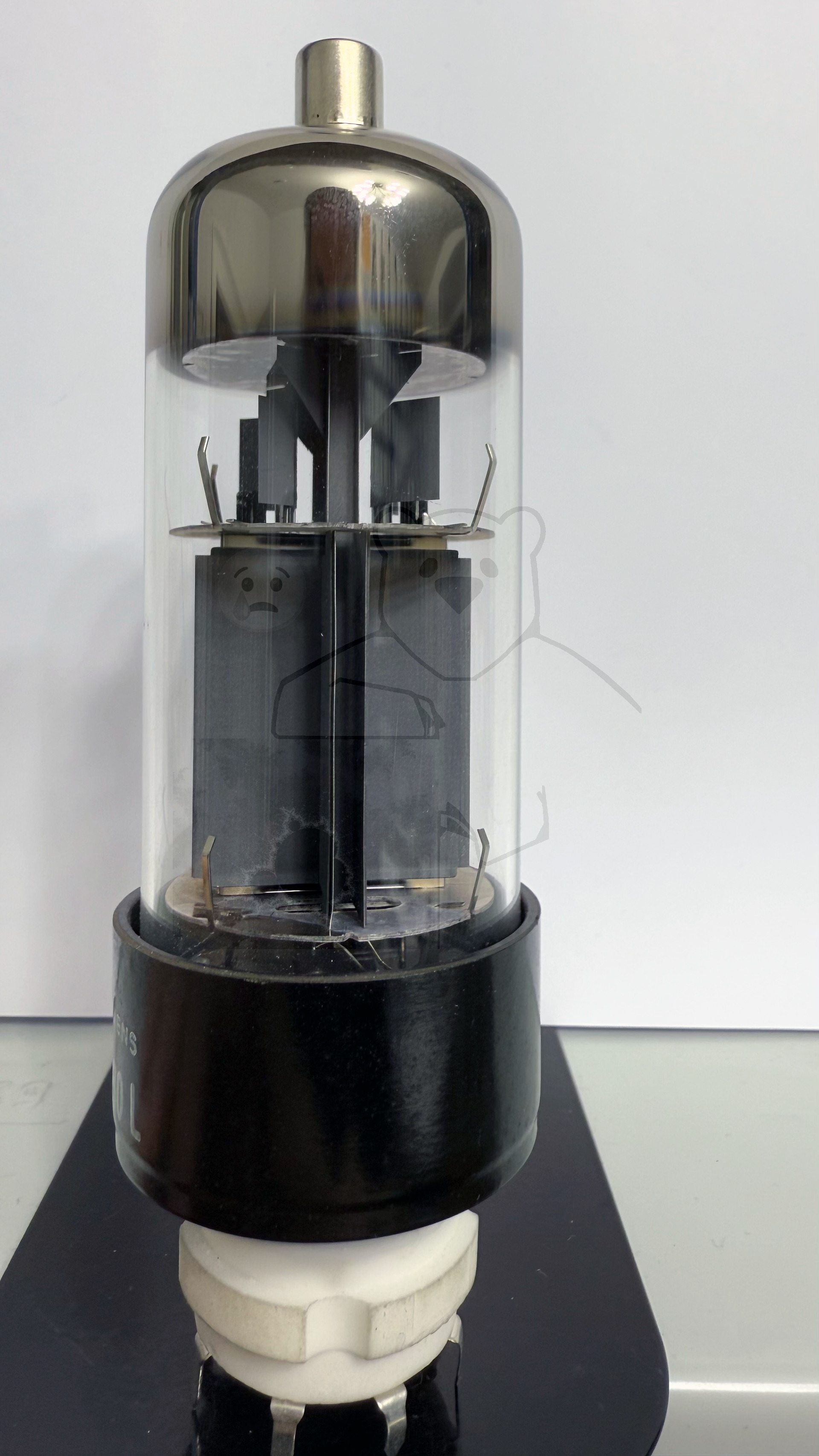

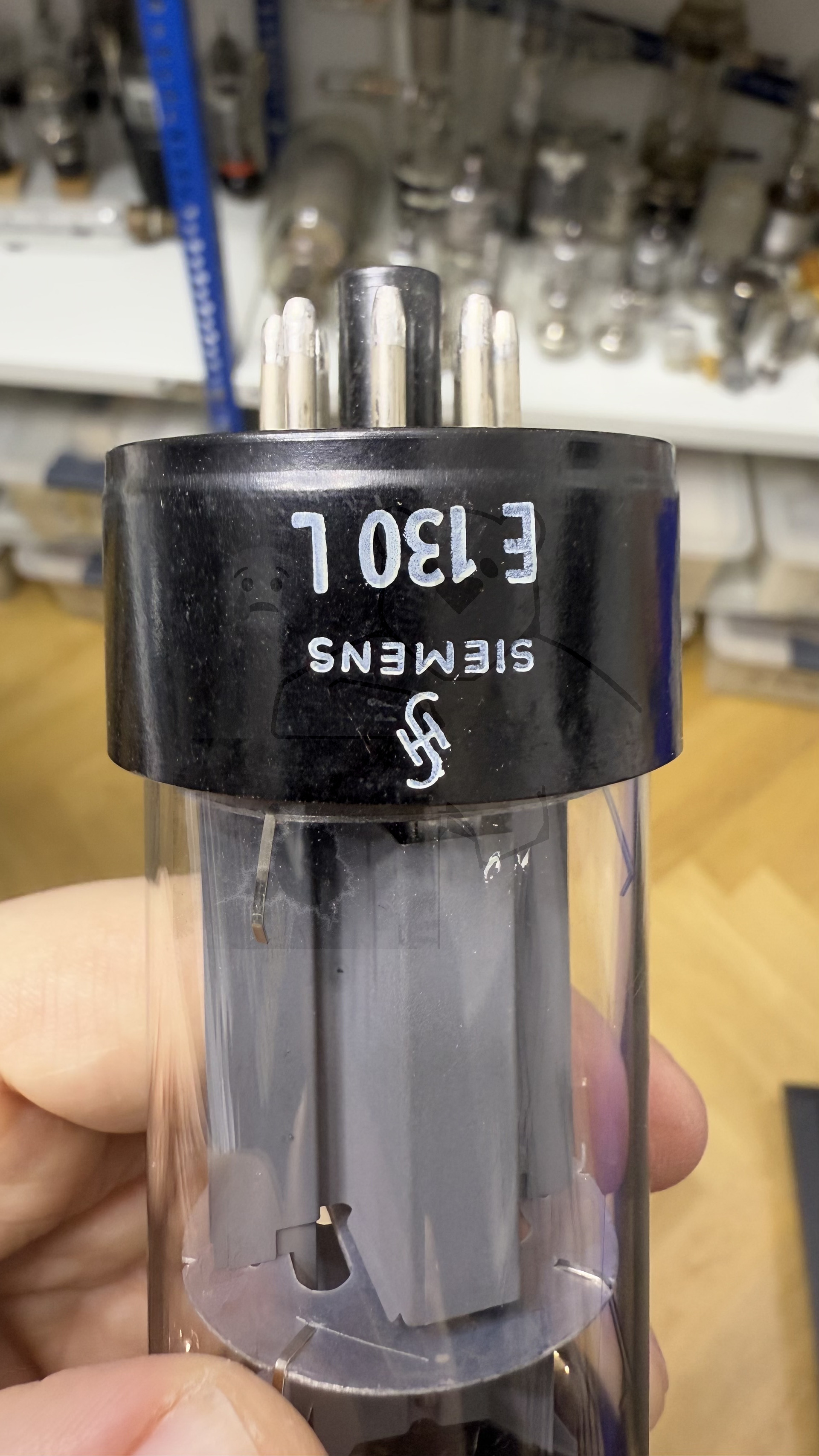

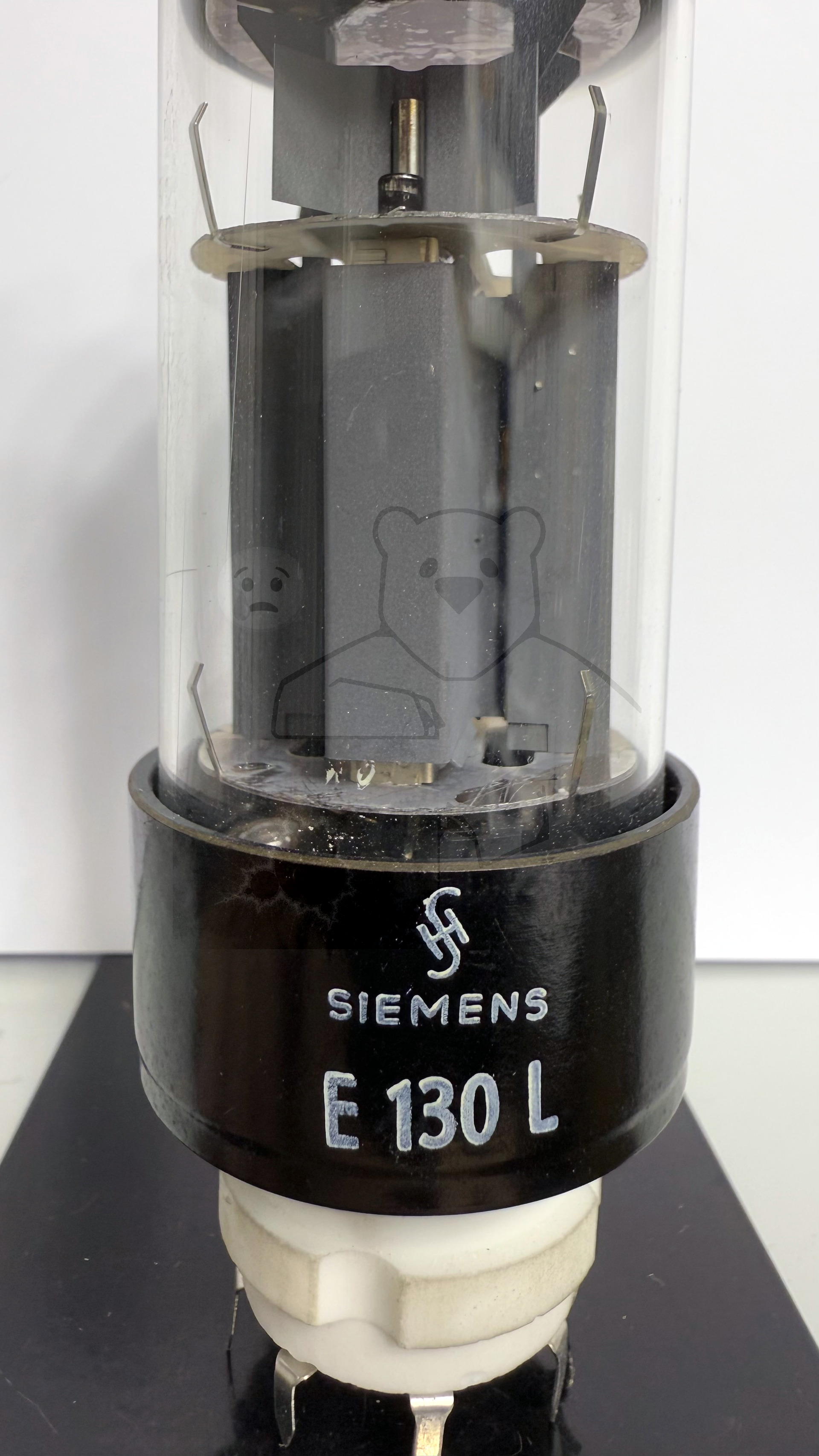

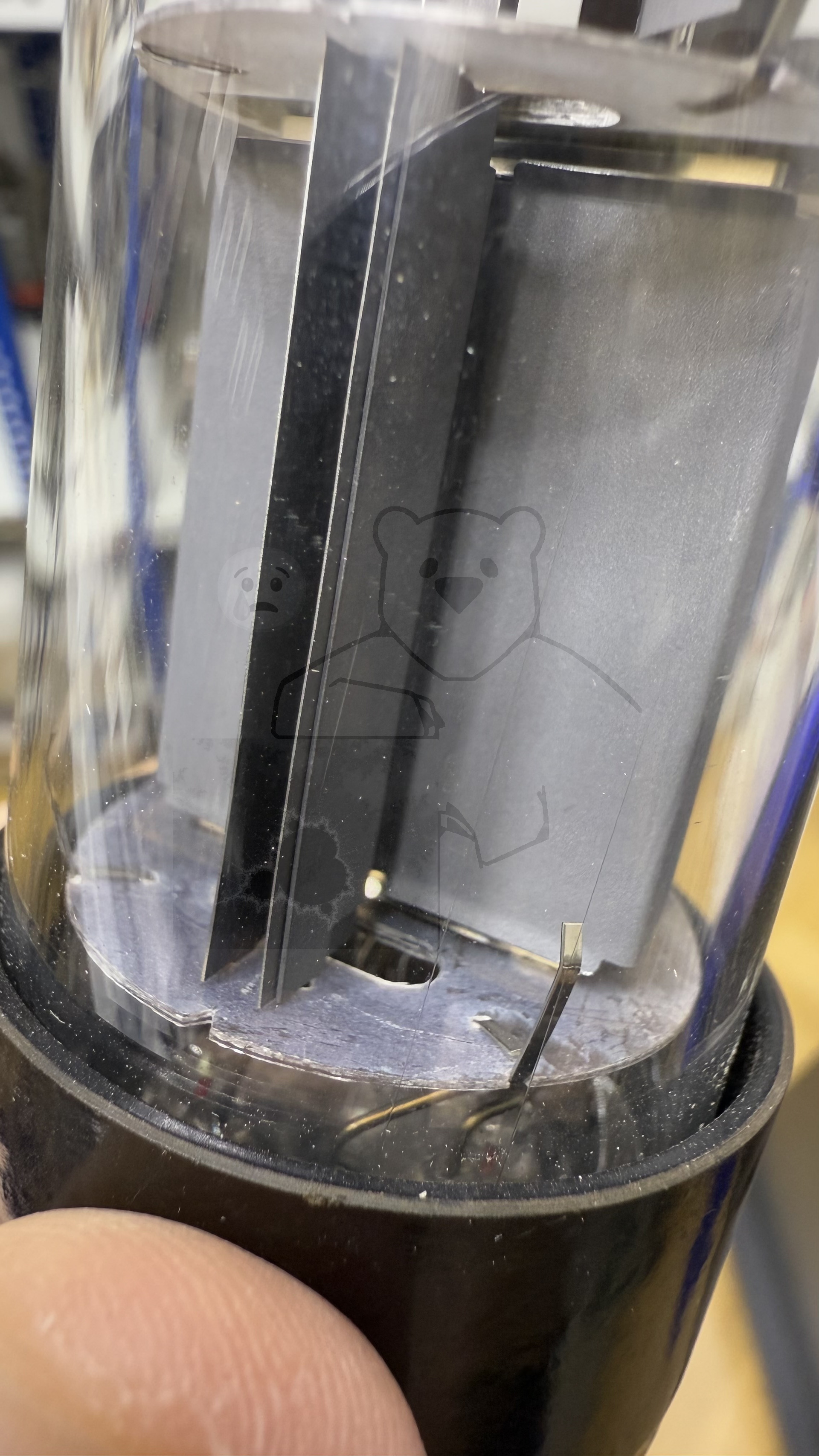

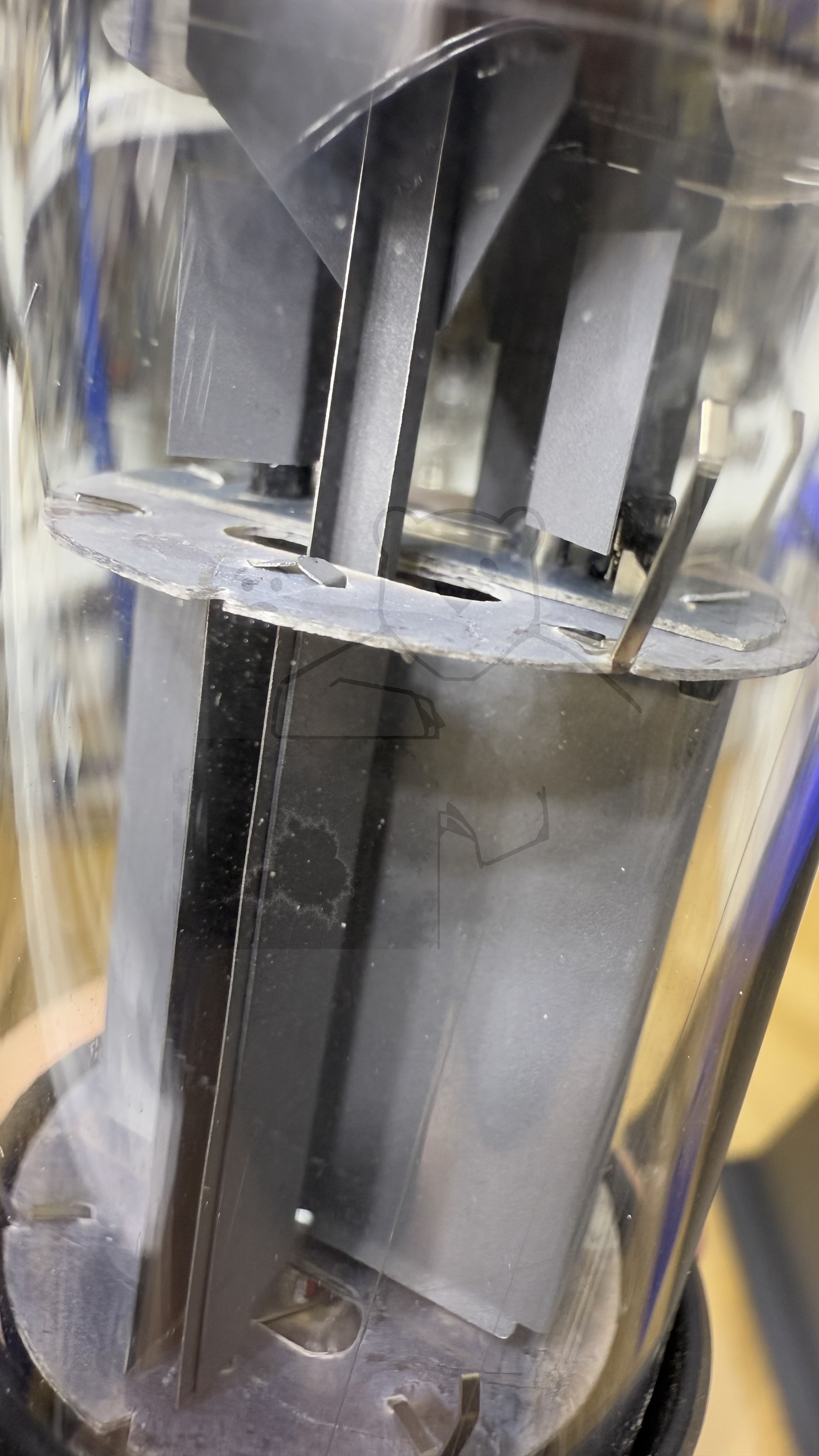

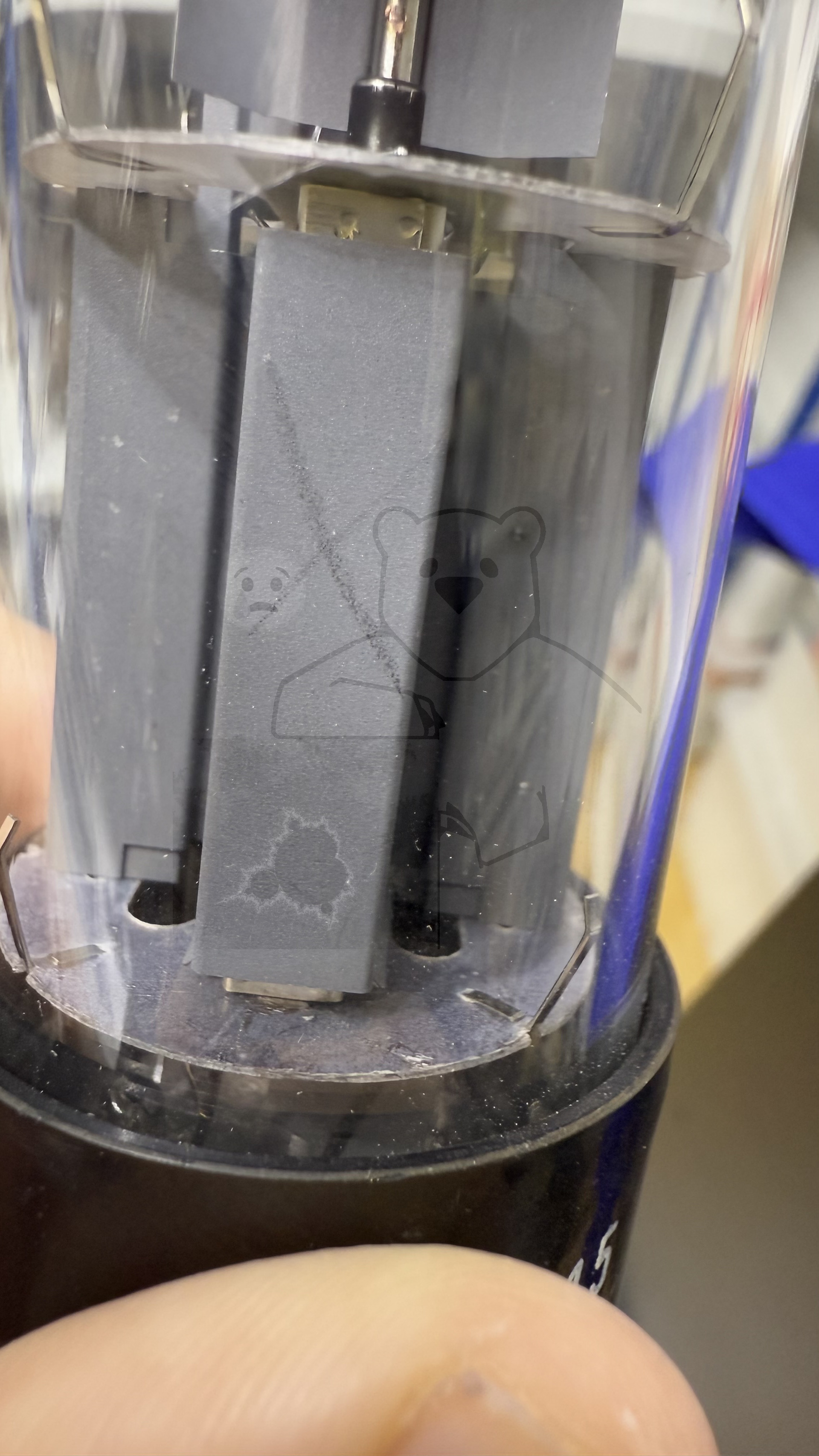

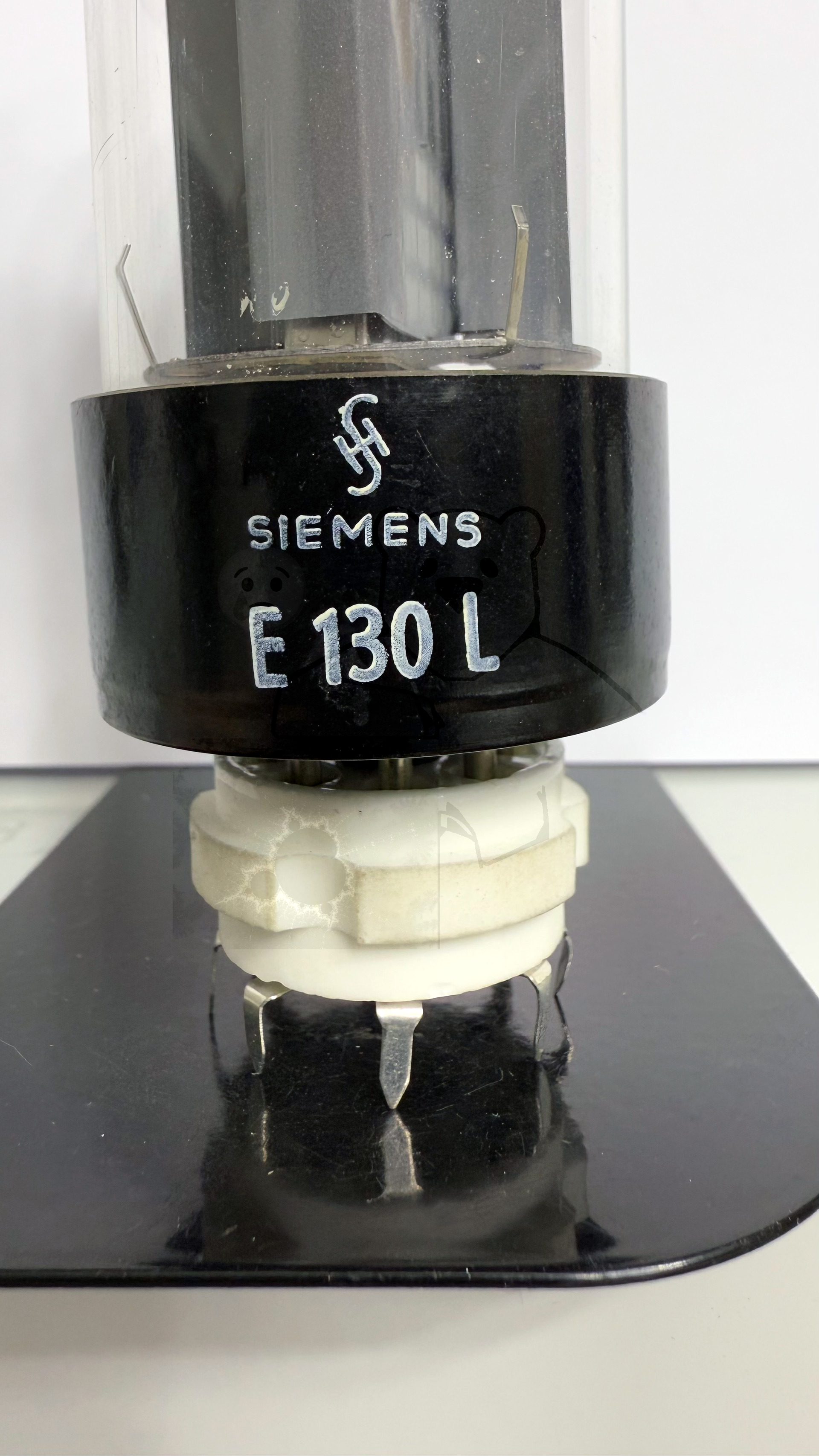

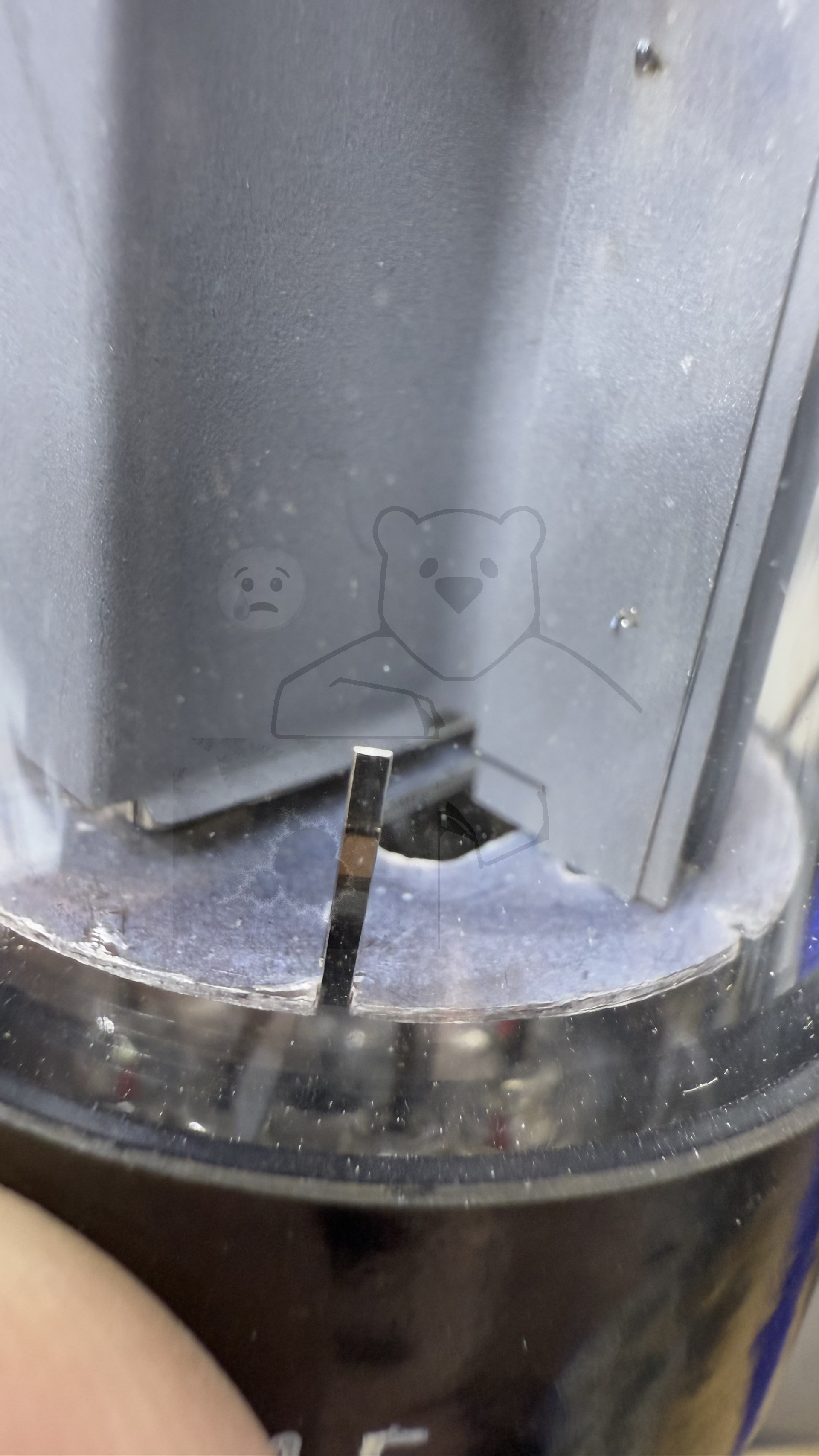

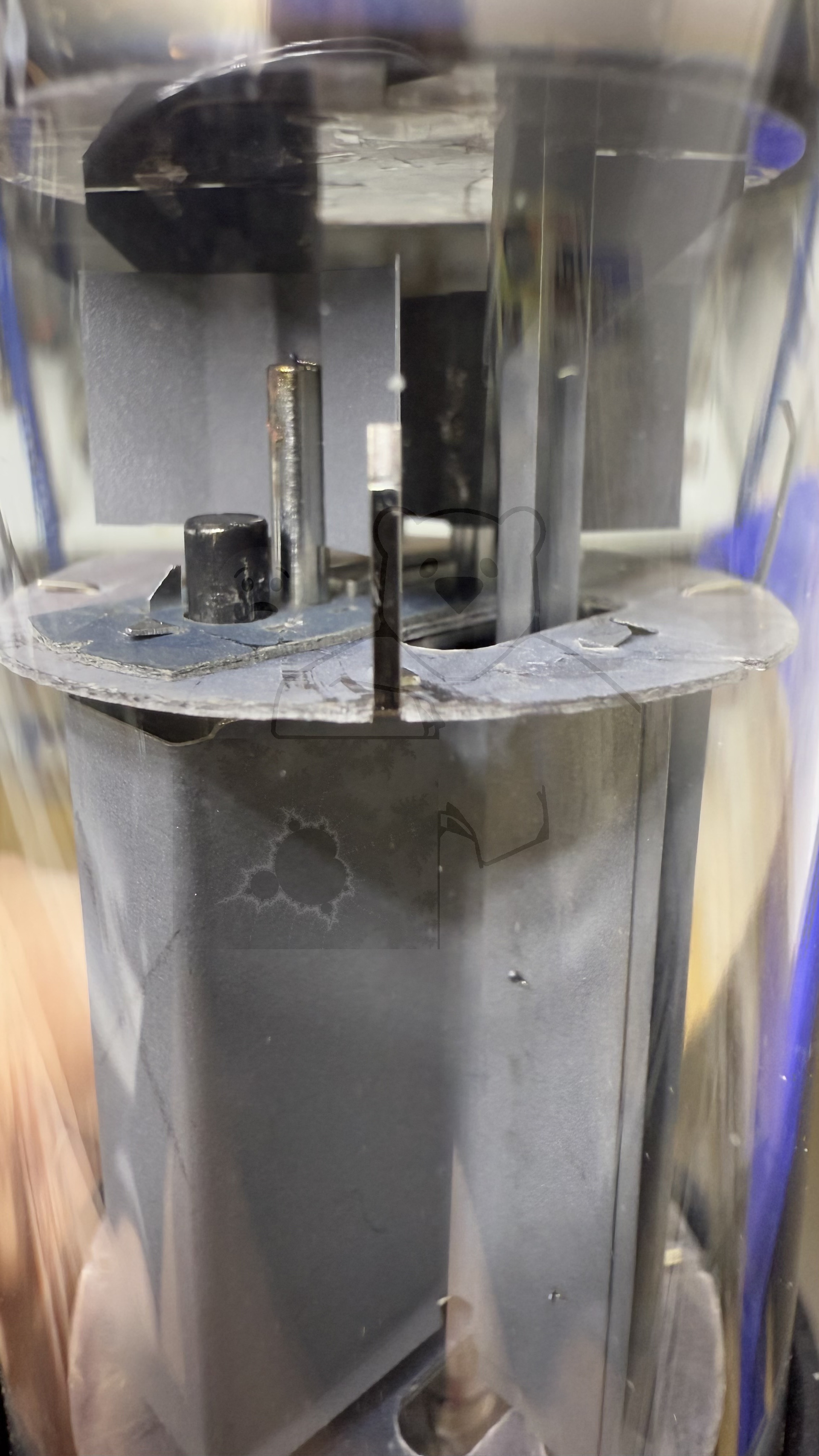

Daten und Bilder der Röhre: E130L

🔎 Beschreibung der Röhre: E130L Inventarnummer: 08083

Name	→ E130L
Vergleichsname	7534
Hersteller	→ Siemens
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,7
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen

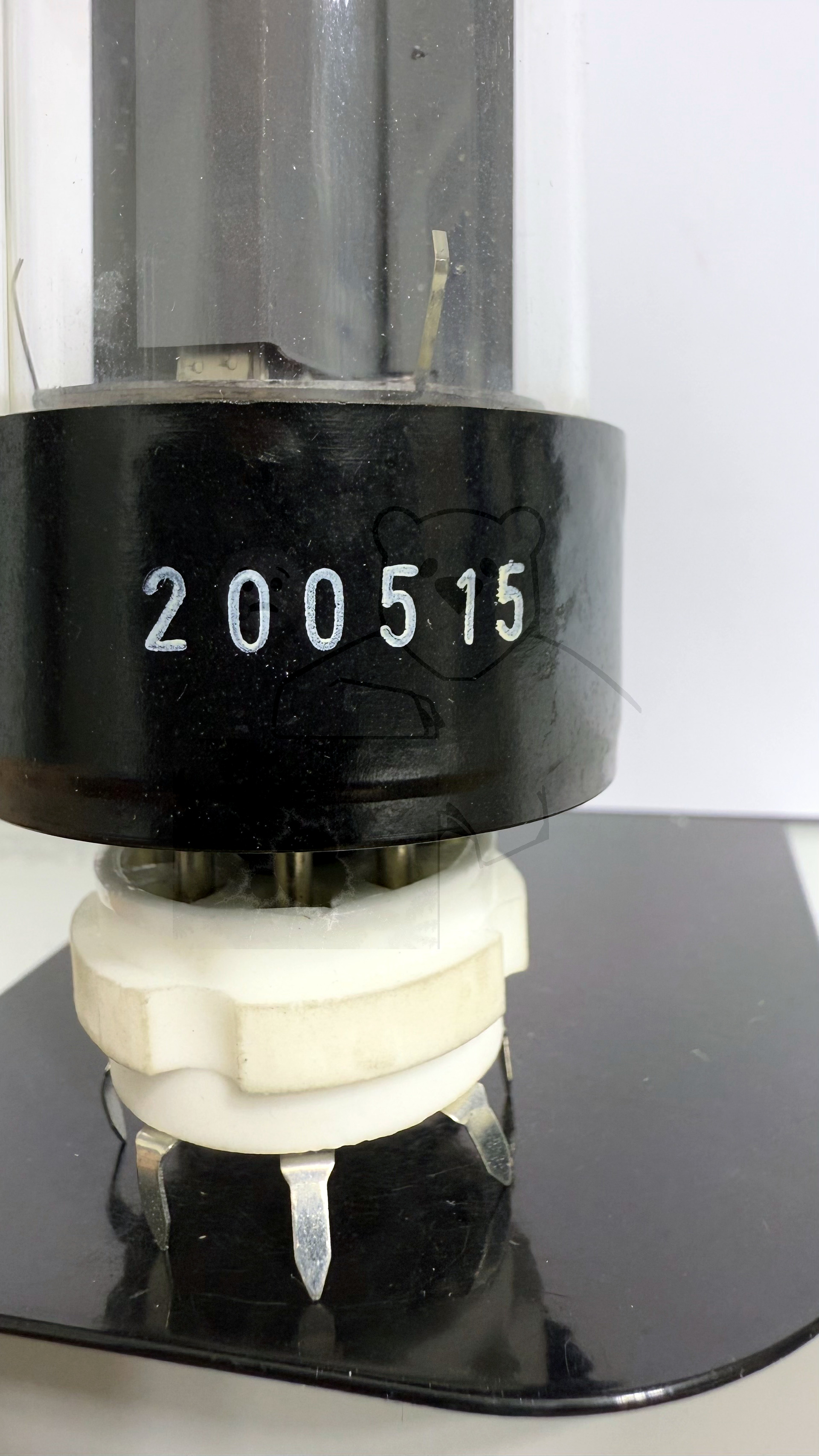

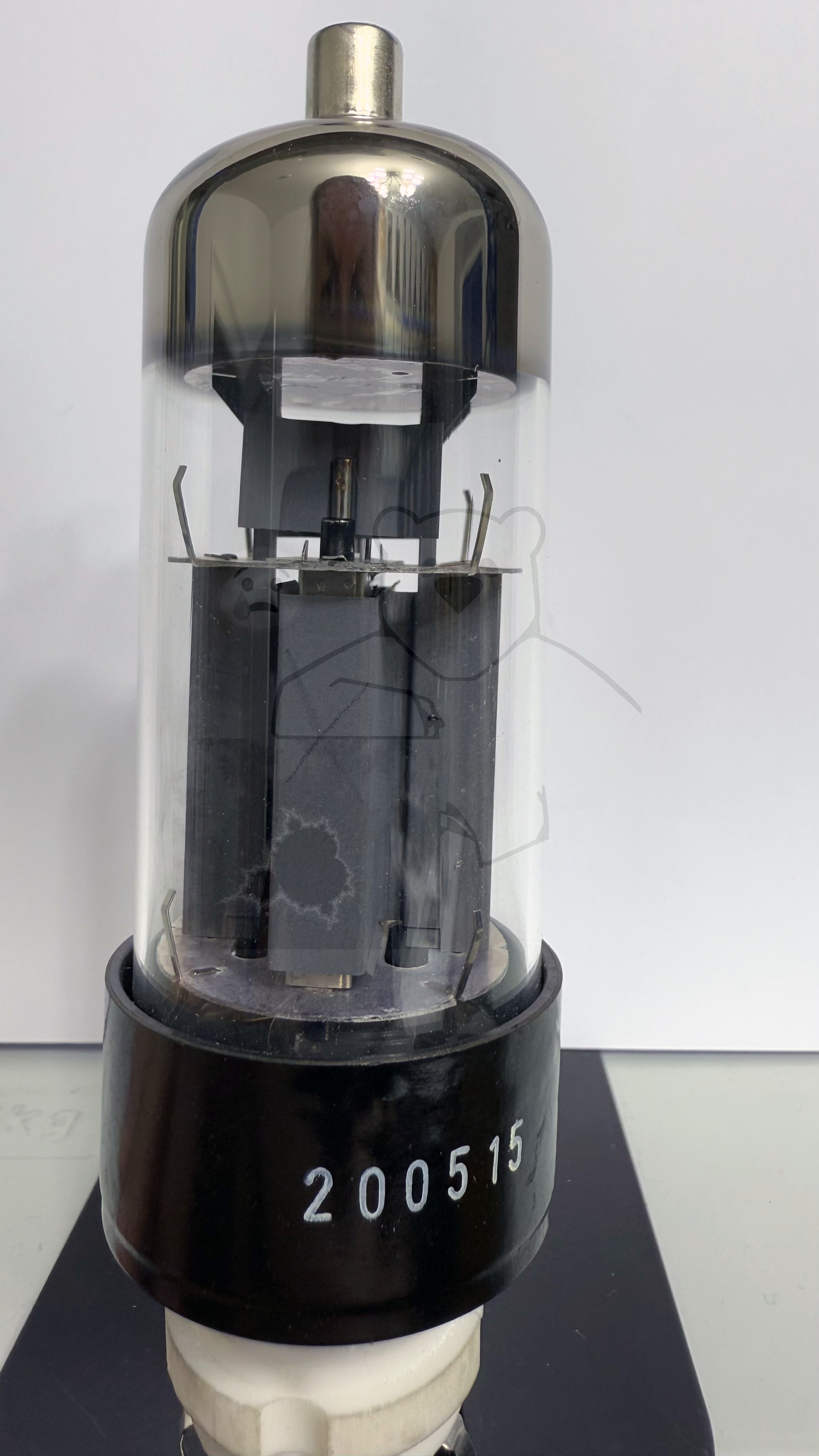

Kenn Nummer	200515

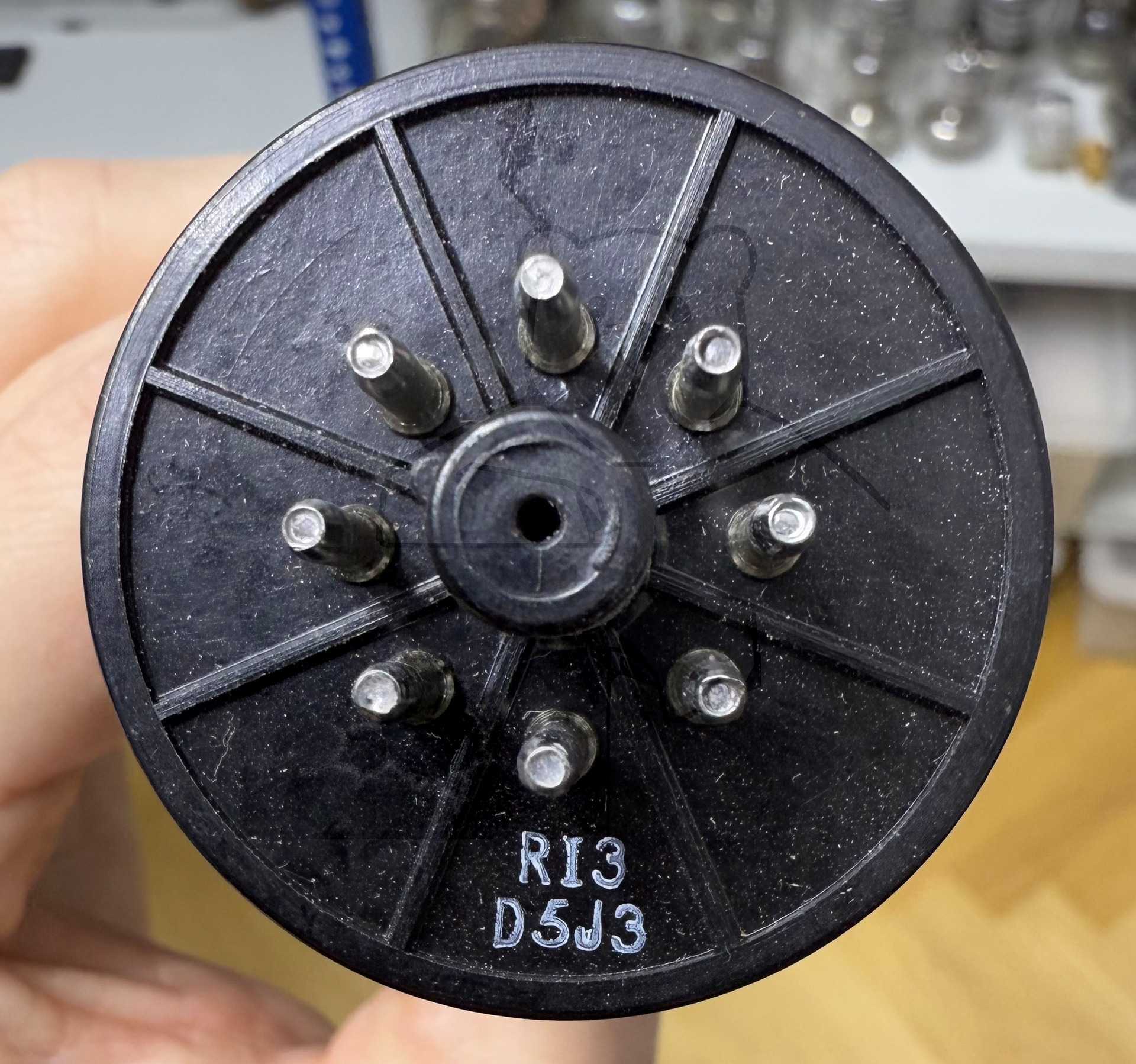

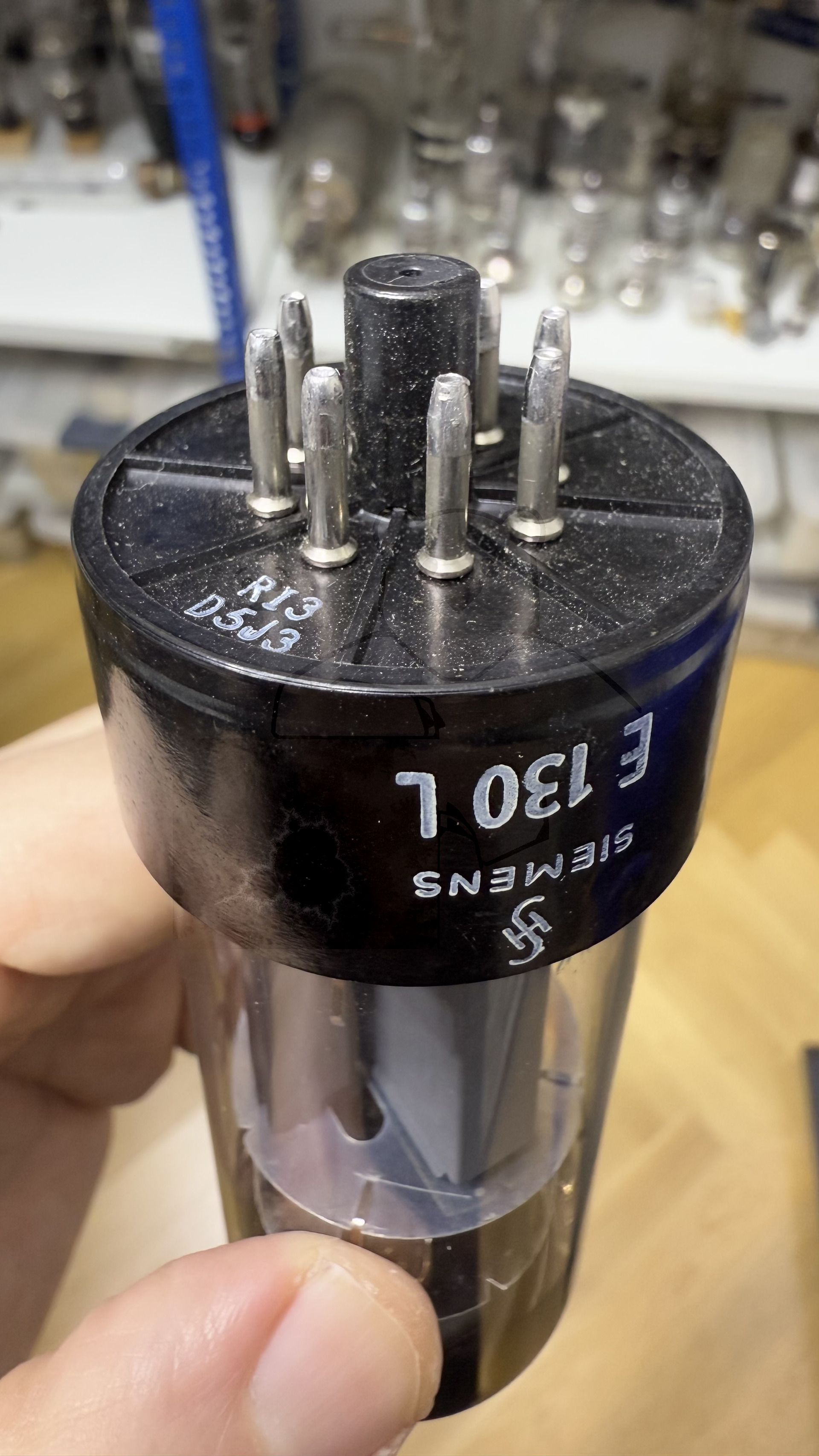

Ätz- Produktionscode	R13 D5J3
Serien Nummer

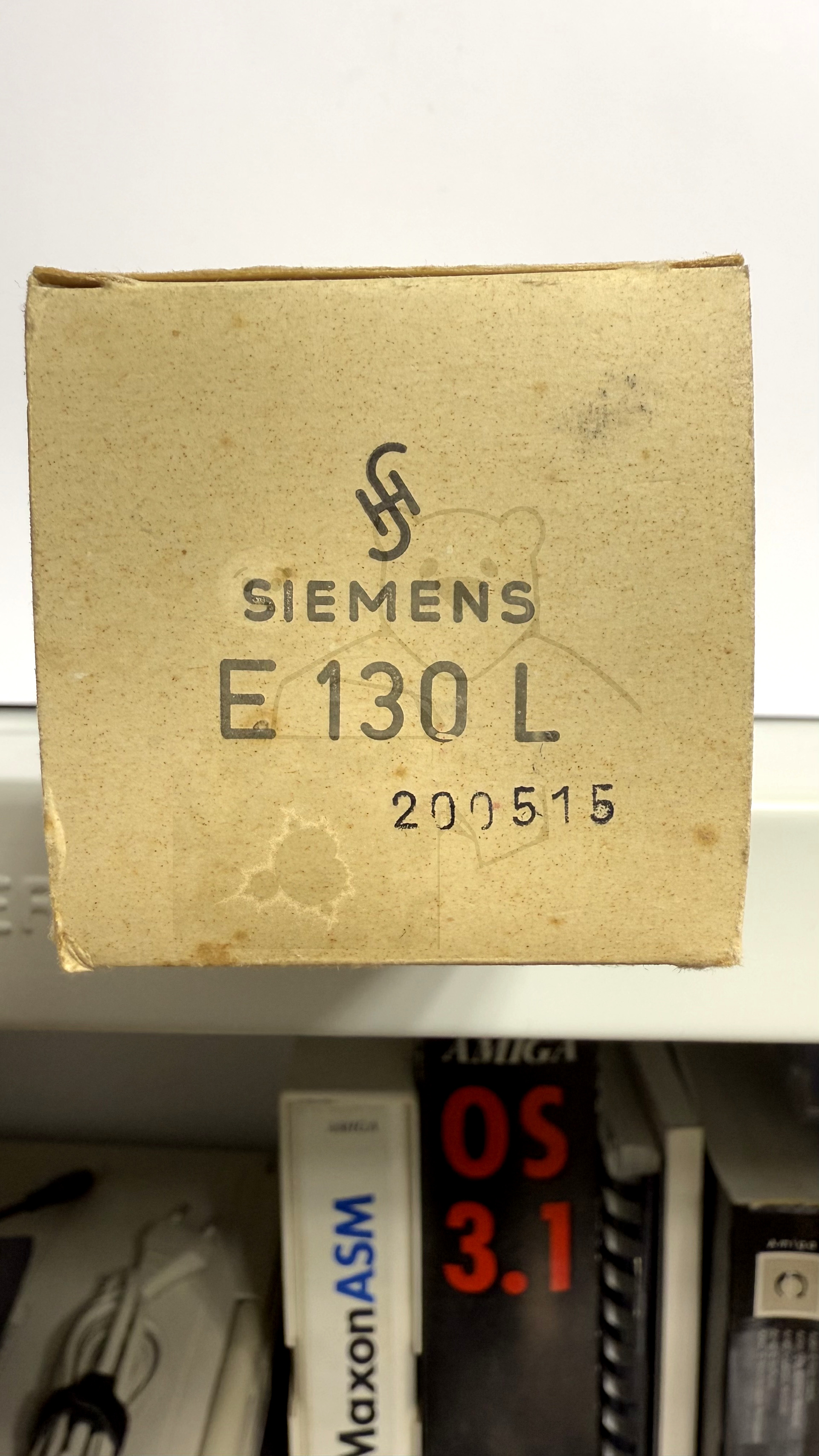

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S133a

🔎 Beschreibung der Systeme für die Röhre: E130L

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7

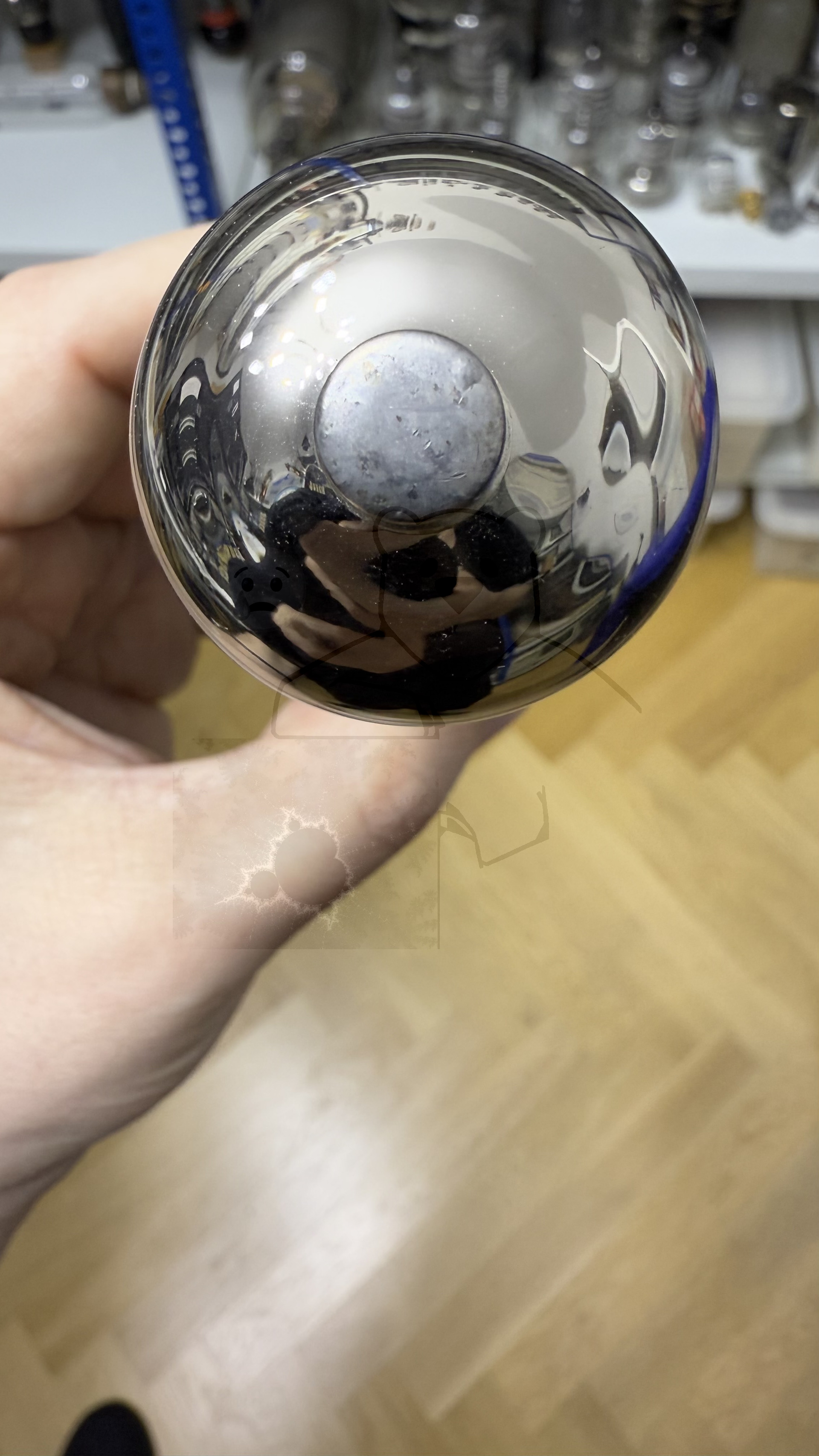

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E130L

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E130L
Datenblatt E130L Philips Version 1 [www.tubedata.info].pdf (299 kB)
Datenblatt E130L Philips Version 2 [www.tubedata.info].pdf (348 kB)
Datenblatt E130L Siemens [www.tubedata.info].pdf (338 kB)
Datenblatt E130L Telefunken.pdf (139 kB)
Pruefkarte E130L - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
