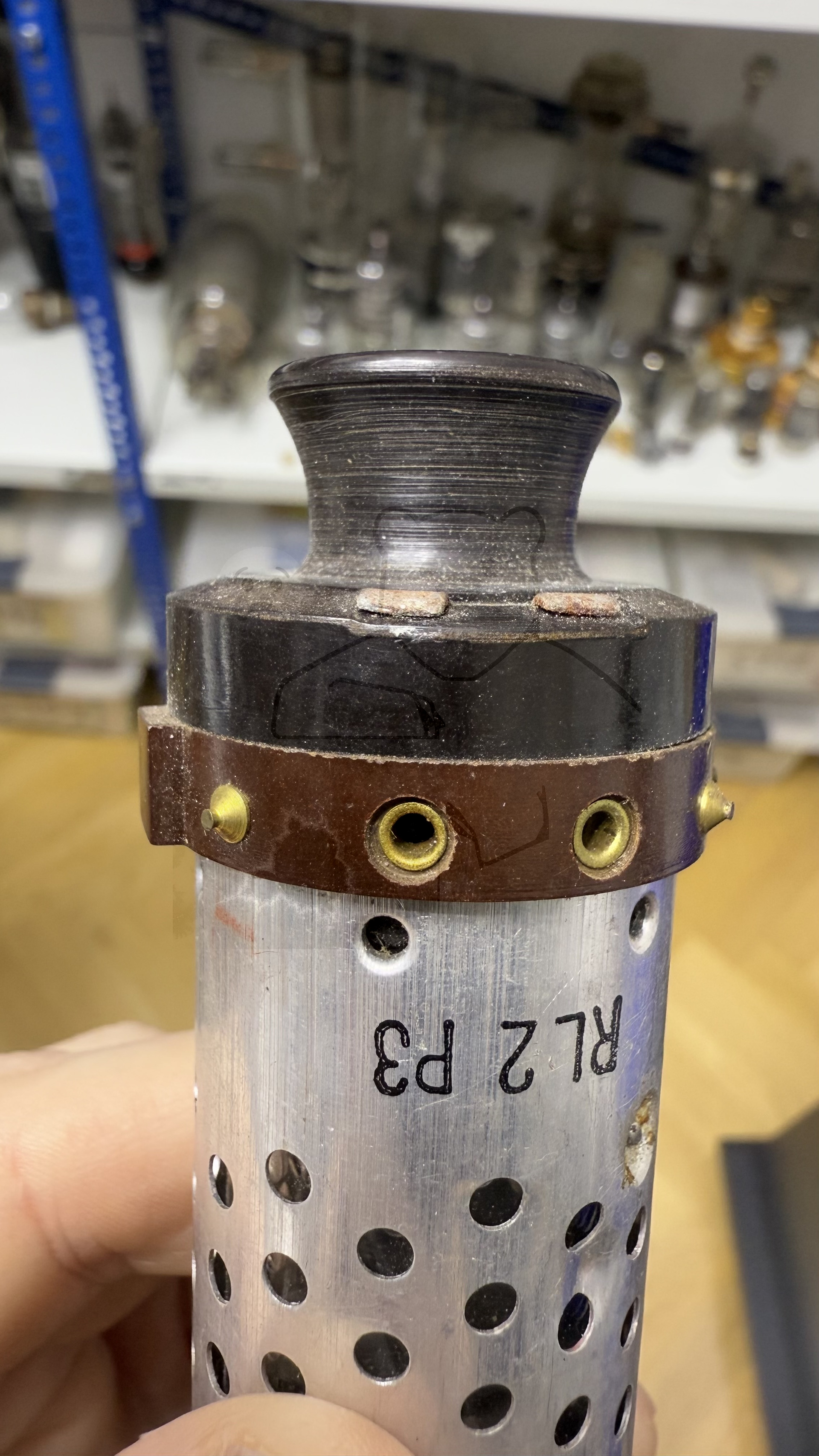

Daten und Bilder der Röhre: RL2P3

🔎 Beschreibung der Röhre: RL2P3 Inventarnummer: 08079

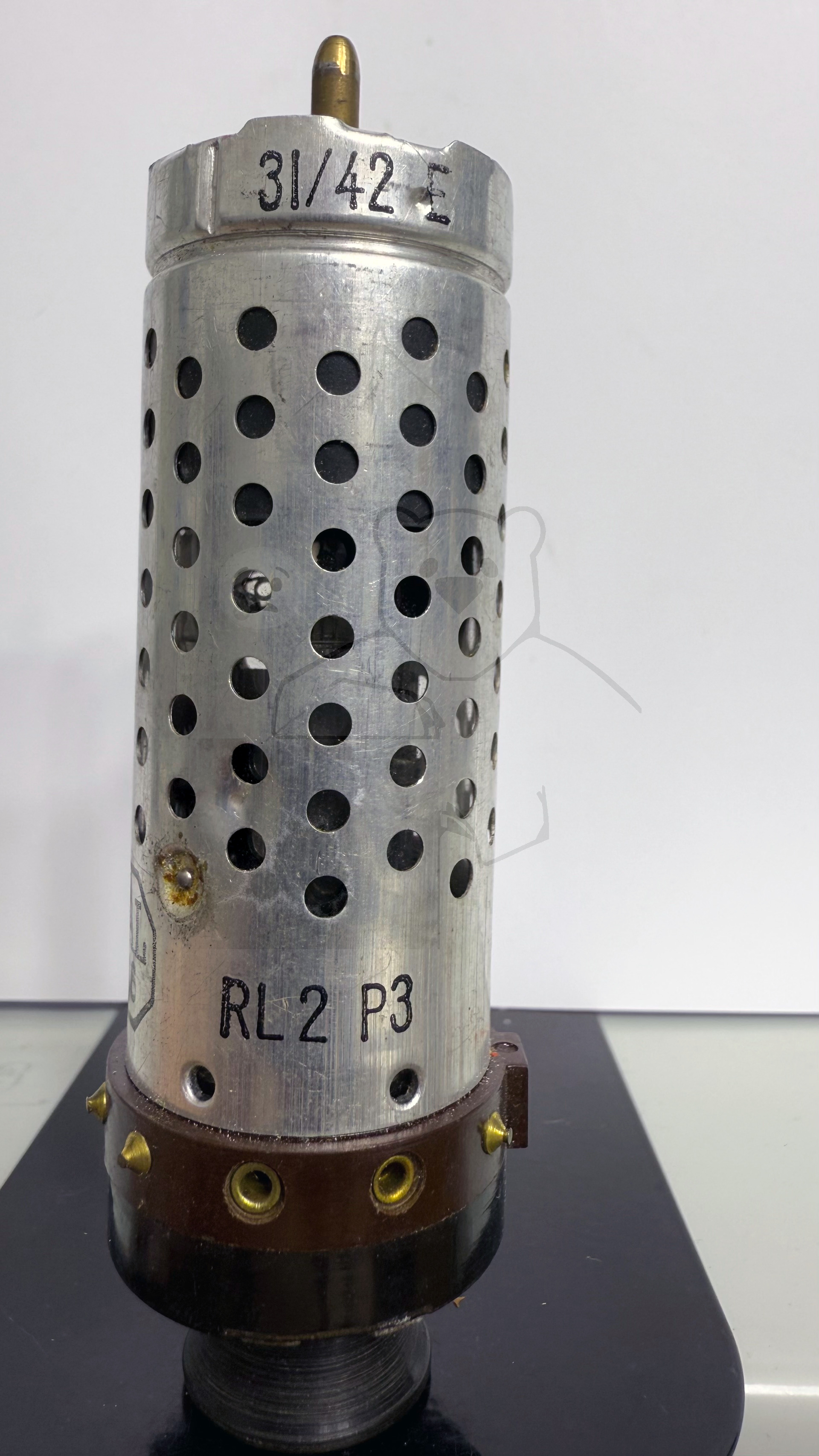

Name	→ RL2P3
Vergleichsname

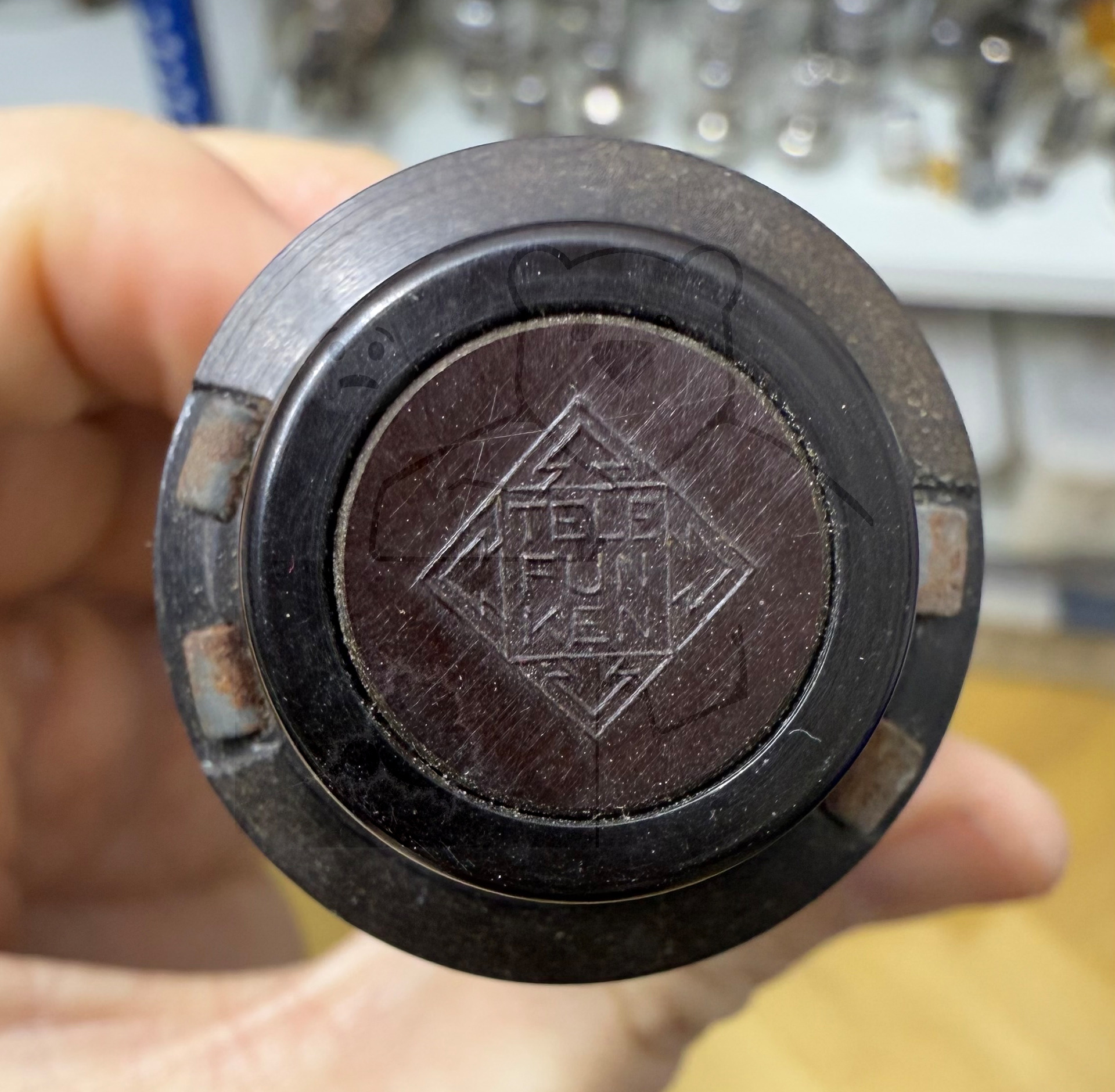

Hersteller	→ Telefunken
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,28
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp	Dieser Typ hat auch den Spitznamen "Lockenwicklerröhre"
Informationen

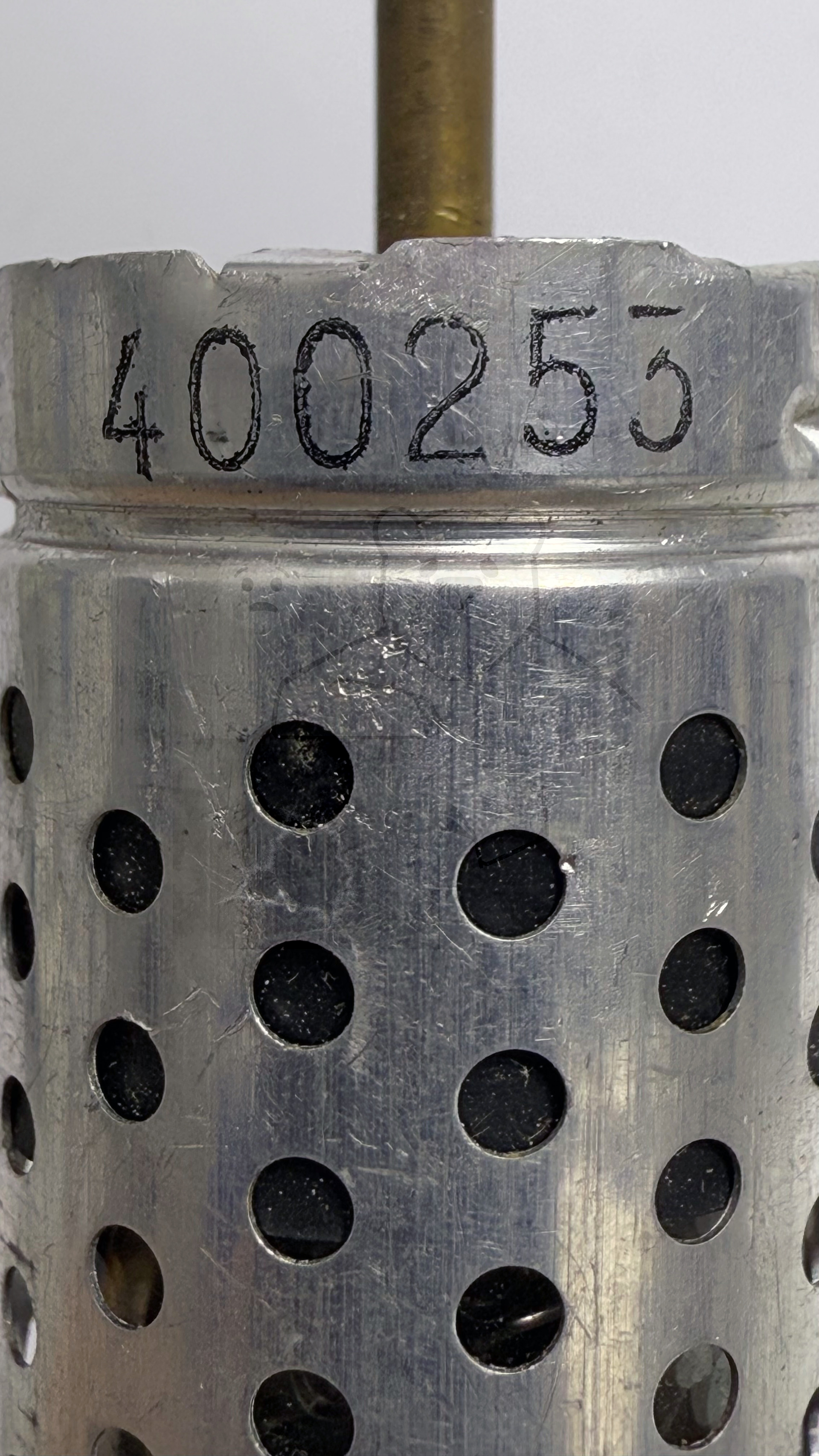

Kenn Nummer	400253
Ätz- Produktionscode
Serien Nummer
Verpackung	Falsche Verpackung
Getestet

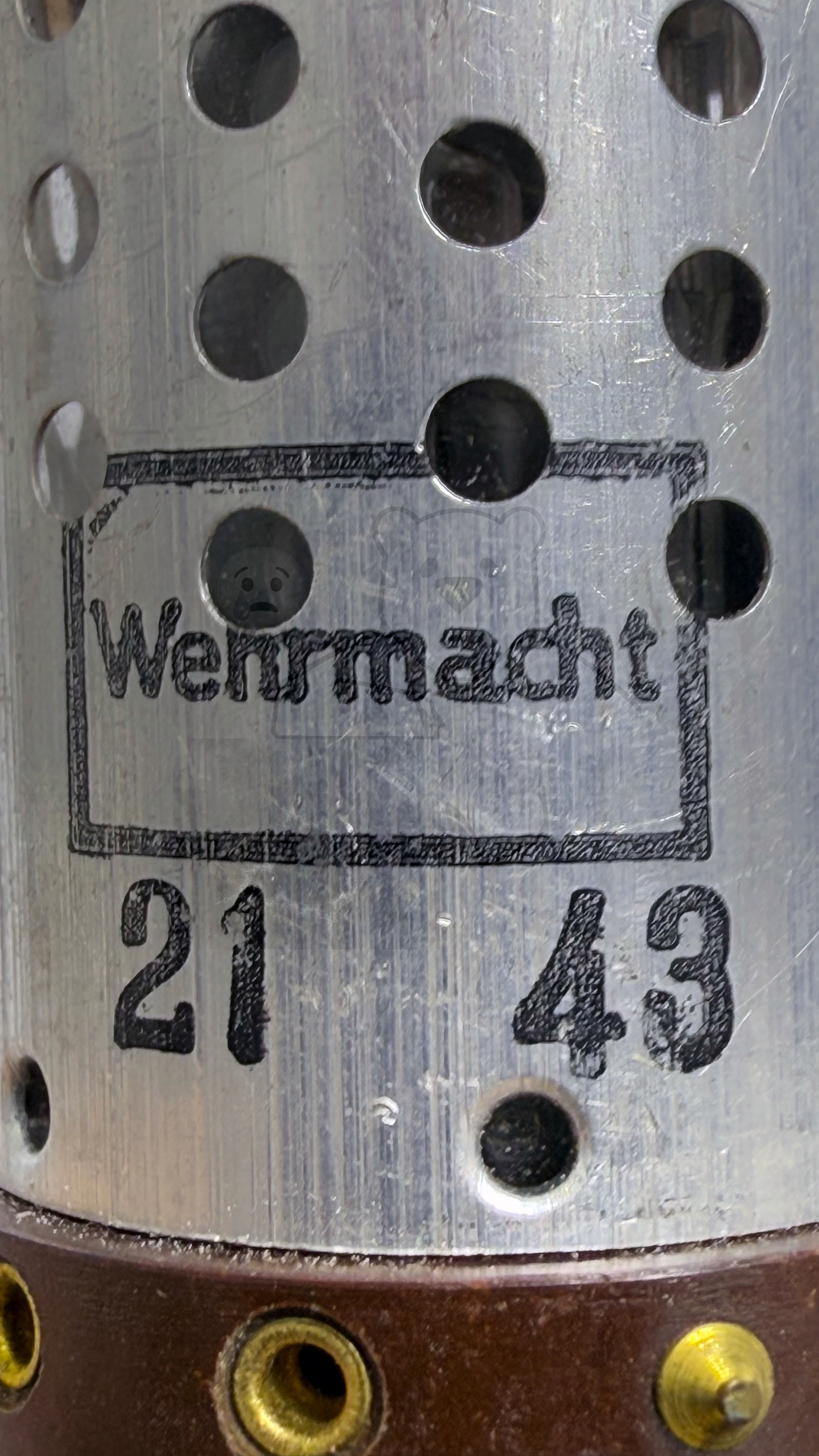

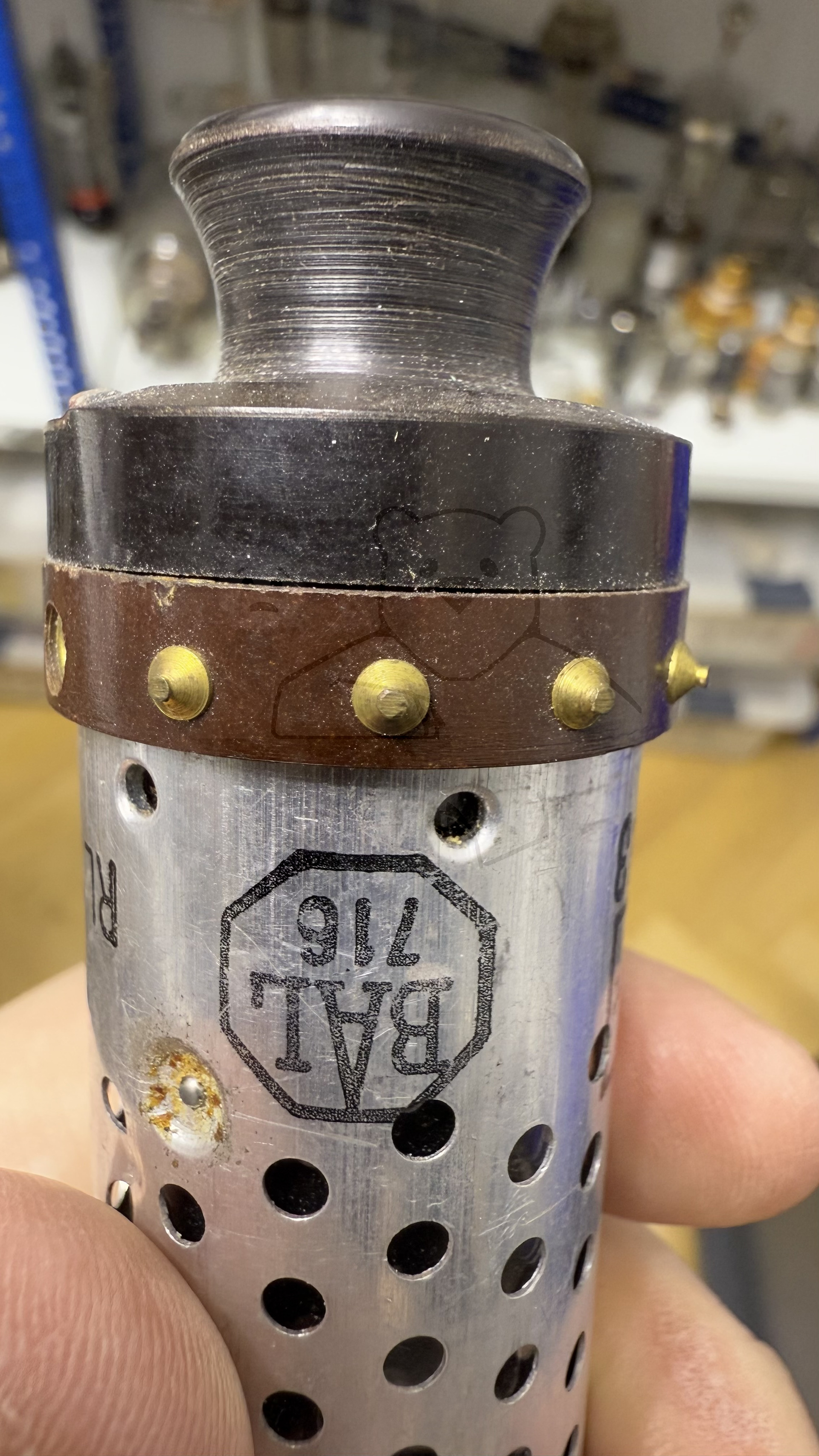

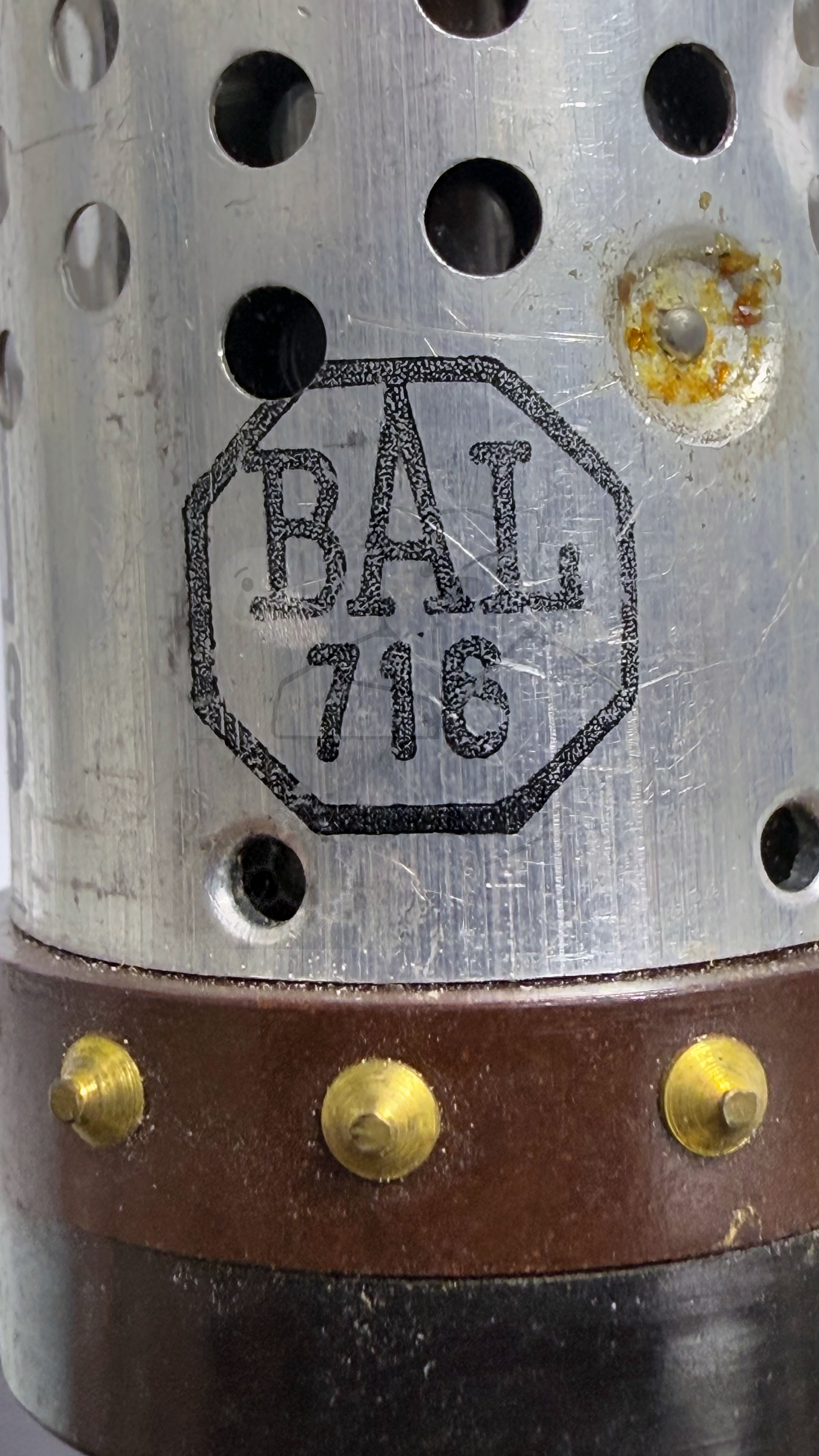

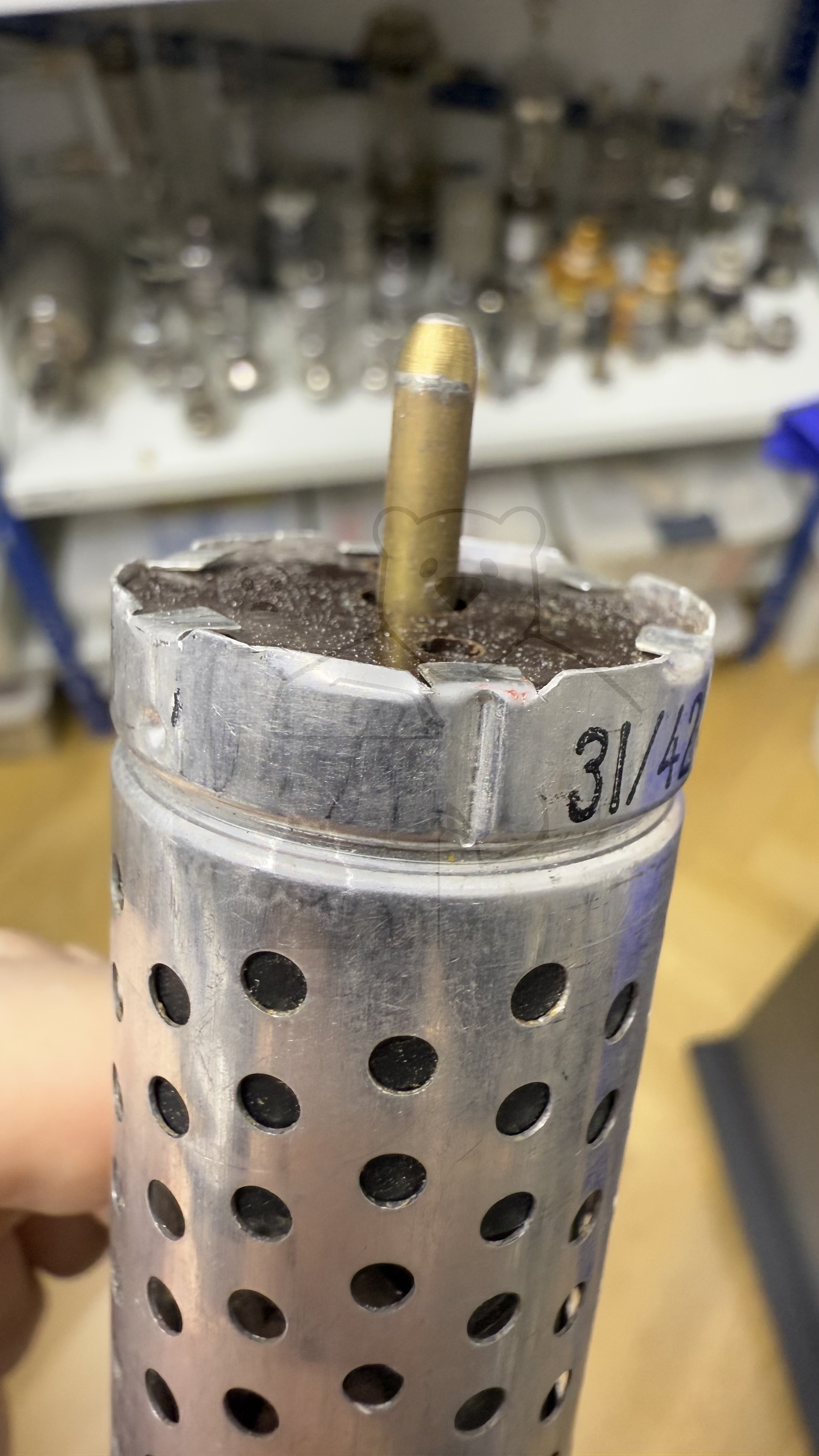

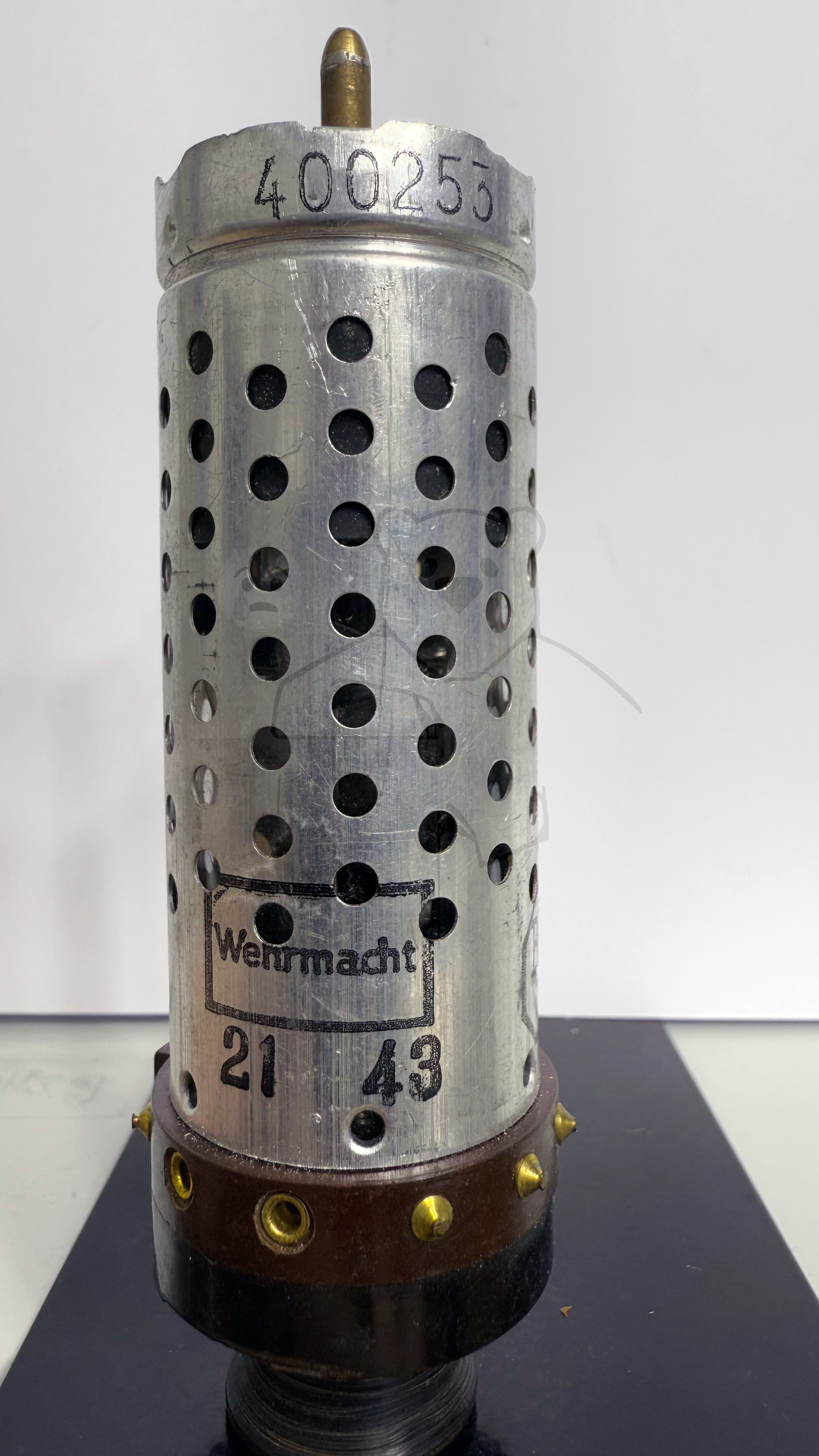

Hoheitszeichen	Wehrmacht, BAL716, 21 43, 31/42E Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S133a

🔎 Beschreibung der Systeme für die Röhre: RL2P3

	System 1
Kathode	f
Gitter 1	Kappe
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung	m
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RL2P3

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RL2P3
Datenblatt RL2P3 Telefunken Version 1.pdf (1132 kB)
Datenblatt RL2P3 Telefunken Version 2 [www.tubedata.info].pdf (127 kB)
