Daten und Bilder der Röhre: Ste1300/01/05

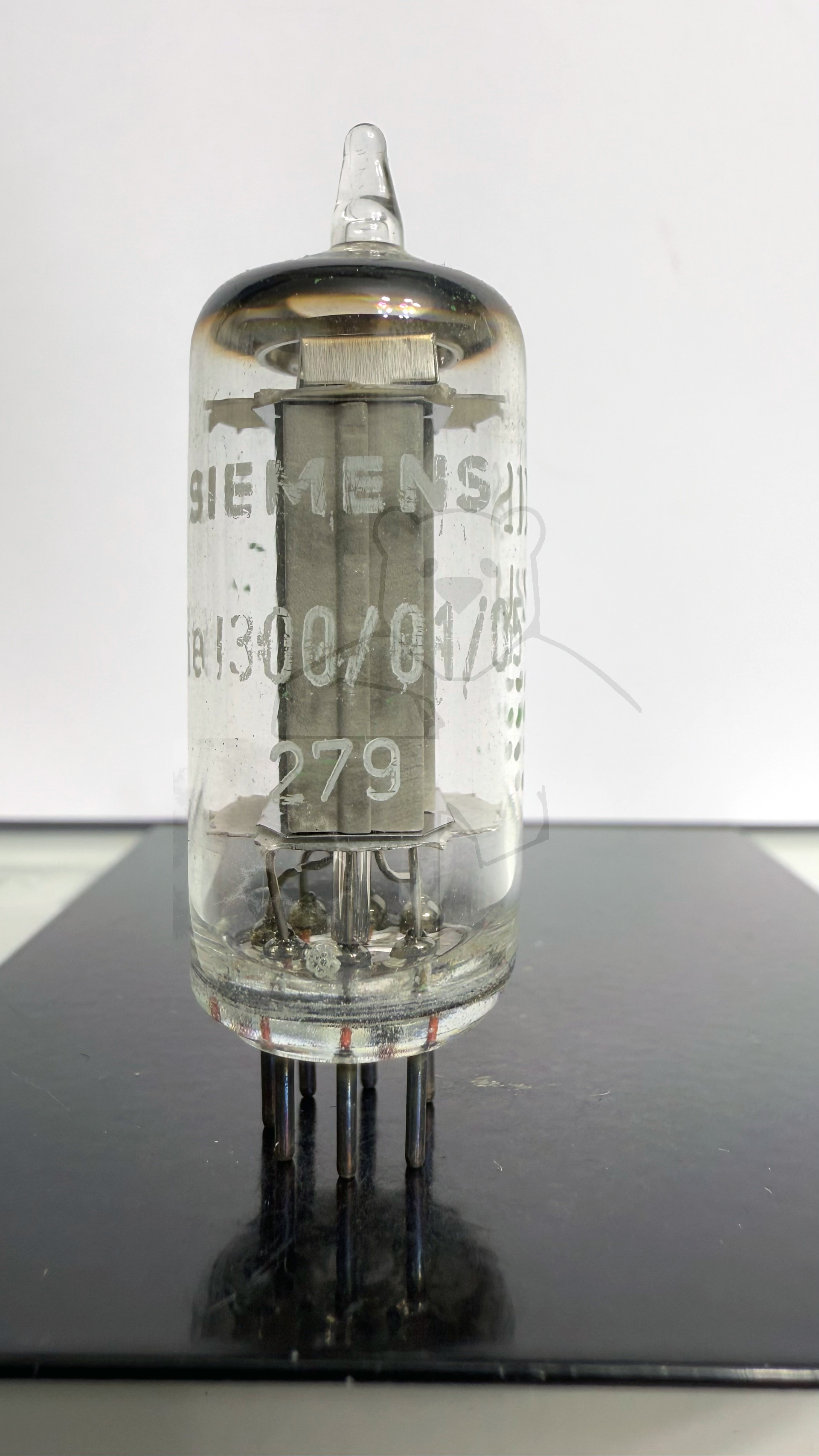

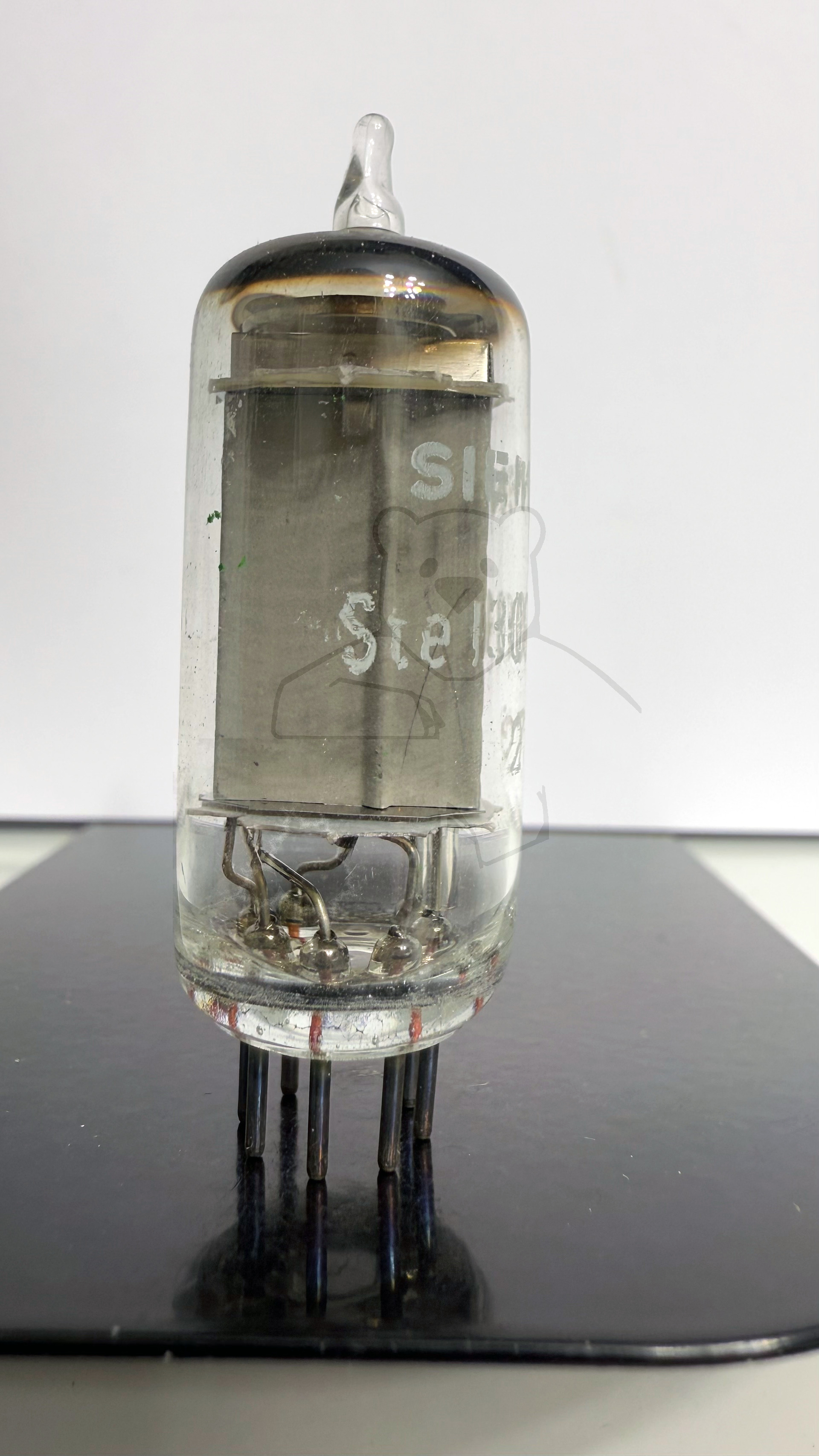

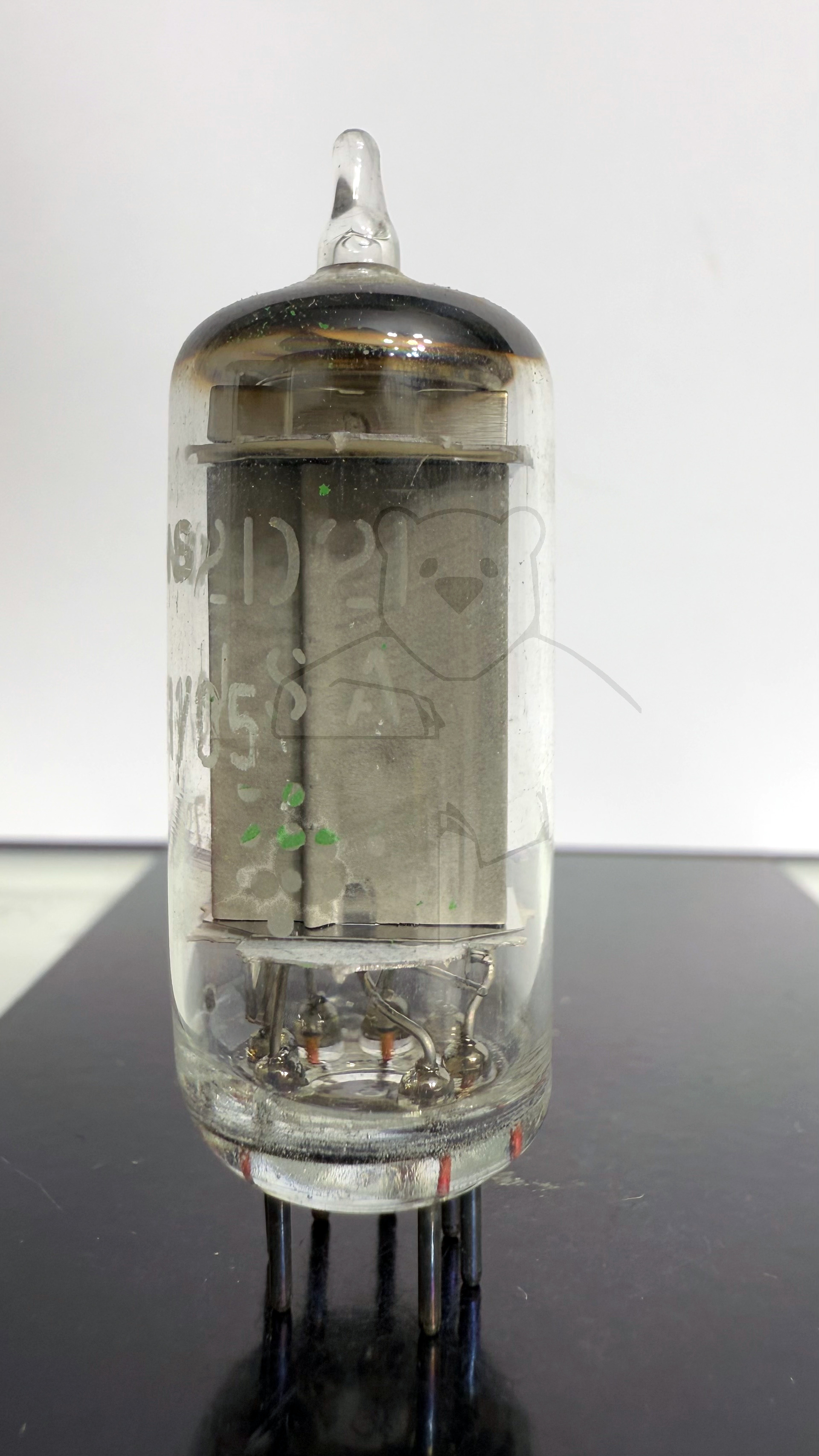

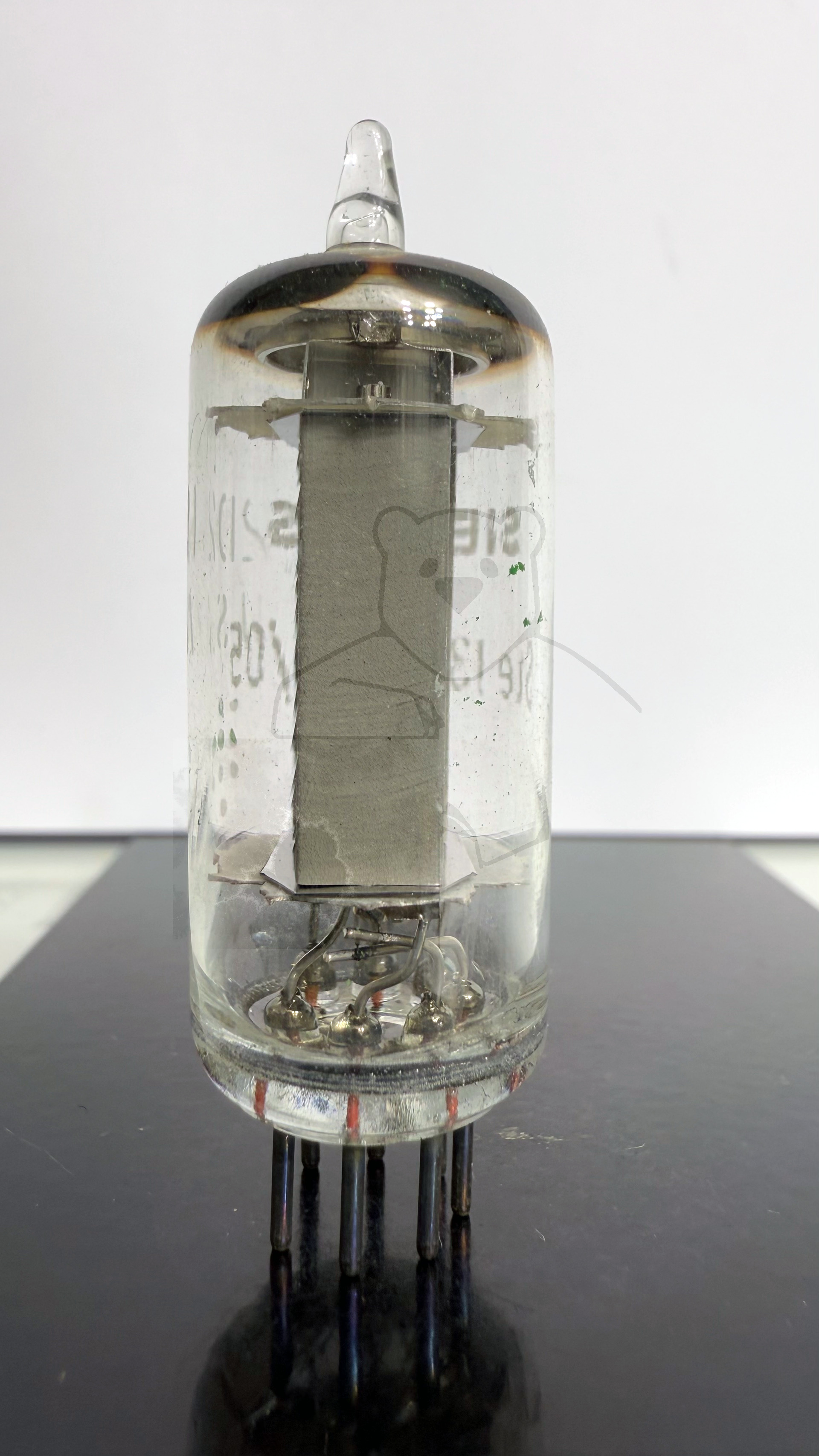

🔎 Beschreibung der Röhre: Ste1300/01/05 Inventarnummer: 08075

Name	→ Ste1300/01/05
Vergleichsname	→ 2D21 5727 → 5727WA → ASG5121 → EN91 → PL21 → QX21
Hersteller	→ Siemens
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	279
Ätz- Produktionscode
Serien Nummer	2021
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S129

🔎 Beschreibung der Systeme für die Röhre: Ste1300/01/05

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5, 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

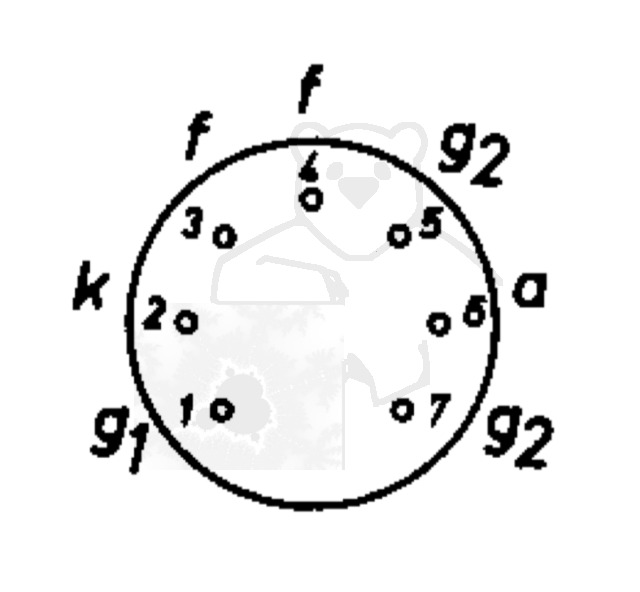

🔎 Sockelschaltung der Ste1300/01/05

Bildquelle: Siemens Datenblatt

🔎 Datenblätter zur Röhre: Ste1300/01/05
Datenblatt Ste1300-01-05 Siemens [www.tubedata.info].pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
