Daten und Bilder der Röhre: B6S1

🔎 Beschreibung der Röhre: B6S1 Inventarnummer: 08070

Name	→ B6S1
Vergleichsname
Hersteller	→ Funkwerk Erfurt
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt

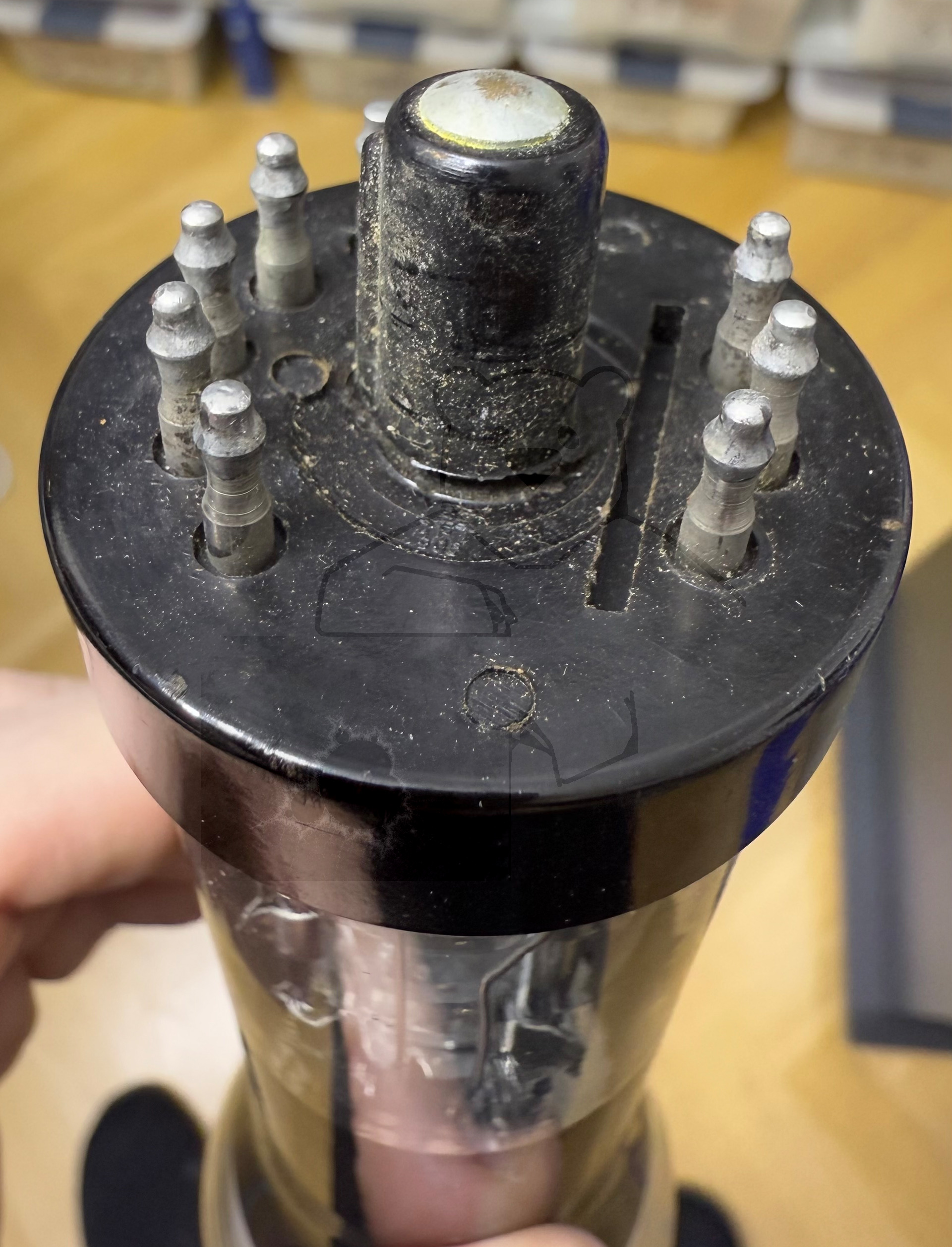

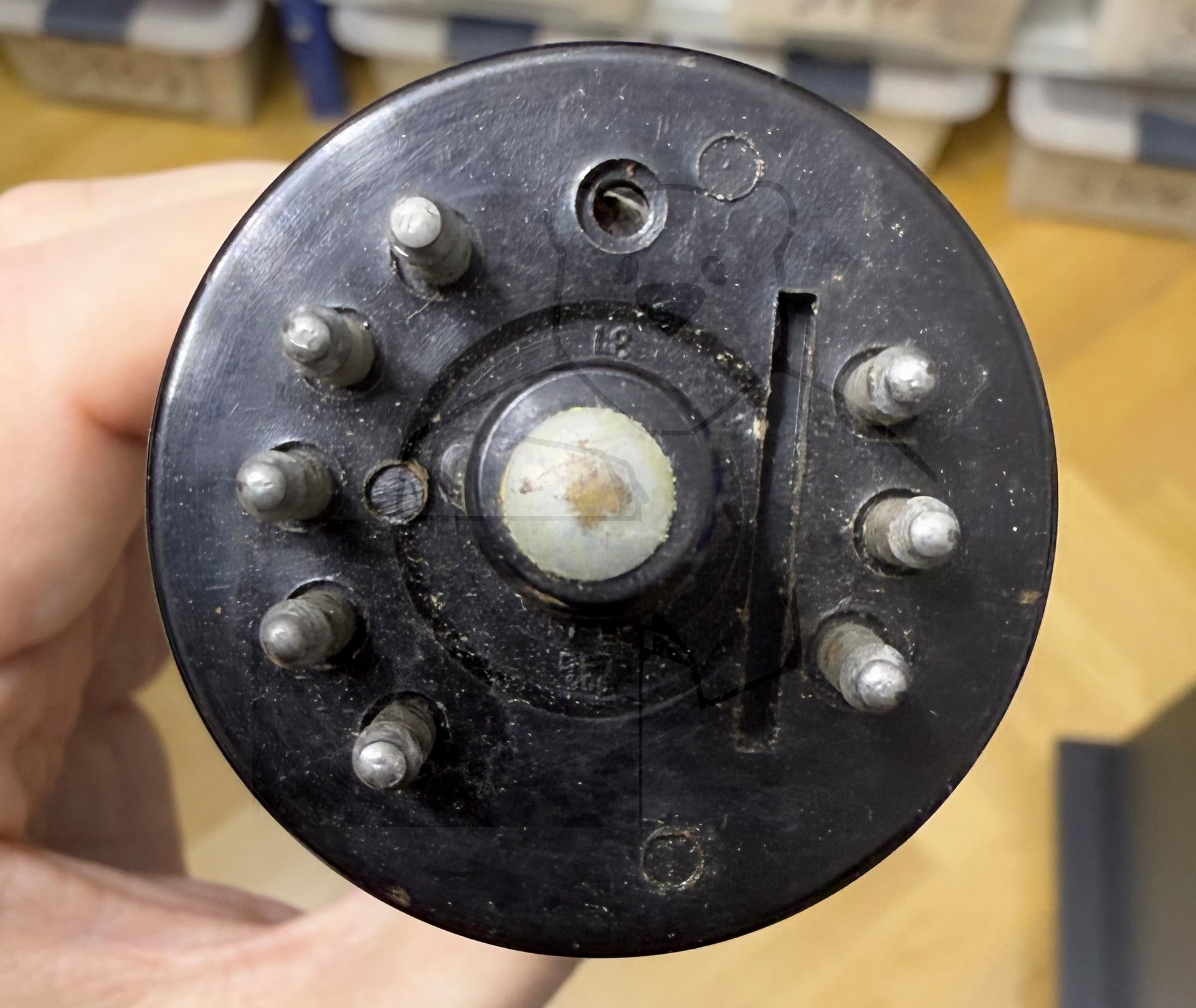

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. mit Mittelkontakt → Liste aller Röhren mit: Stahlroehre, 8pol. mit Mittelkontakt
Informationen Röhrentyp
Informationen	Markiert als 'Erste Wahl'
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	B3765
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S129

🔎 Beschreibung der Systeme für die Röhre: B6S1

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

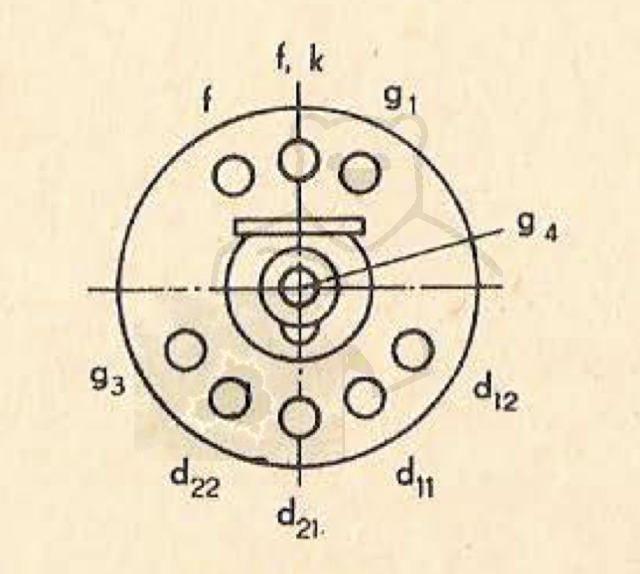

🔎 Sockelschaltung der B6S1

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: B6S1
Datenblatt B6S1 RFT.pdf (389 kB)
