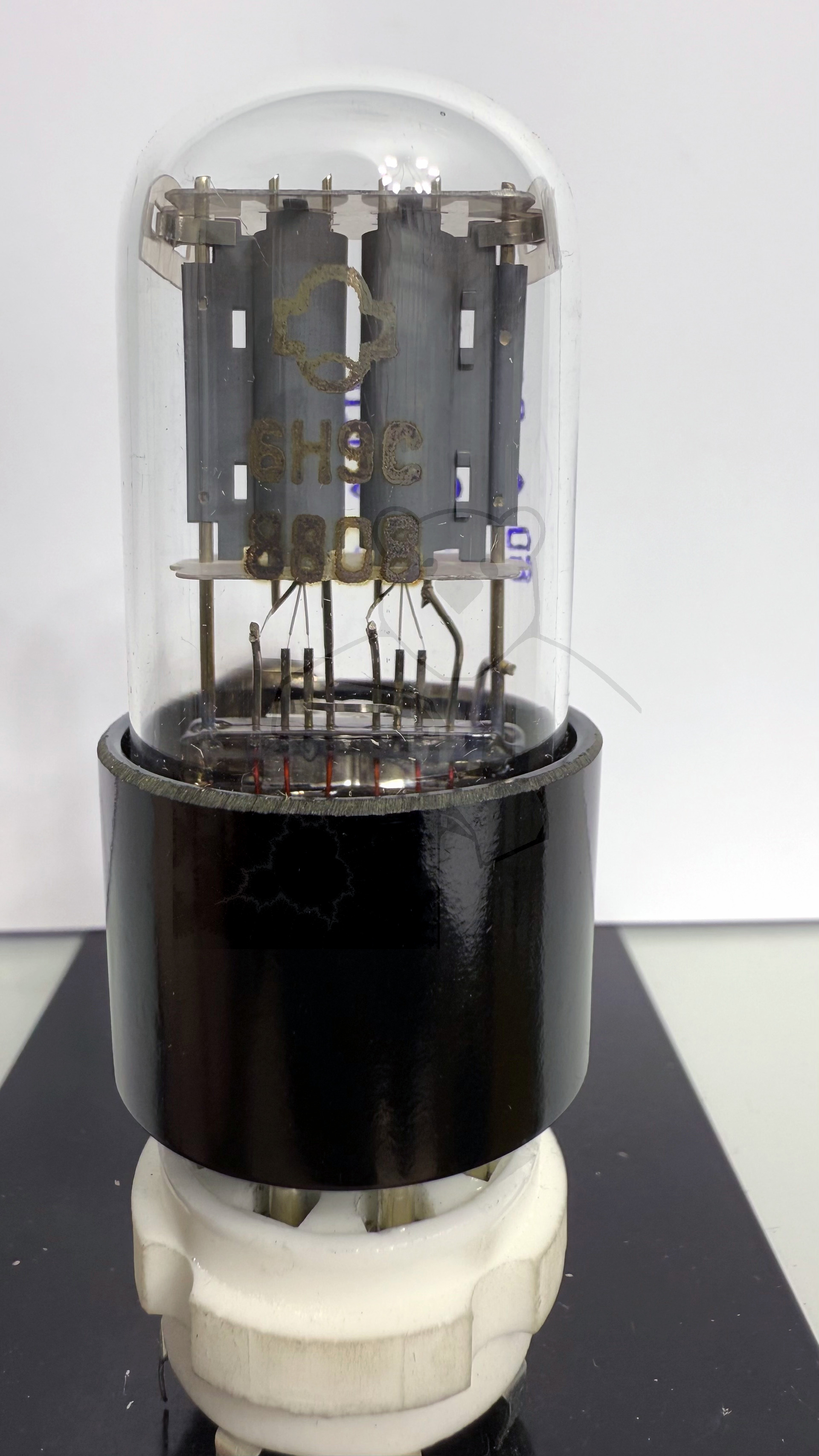

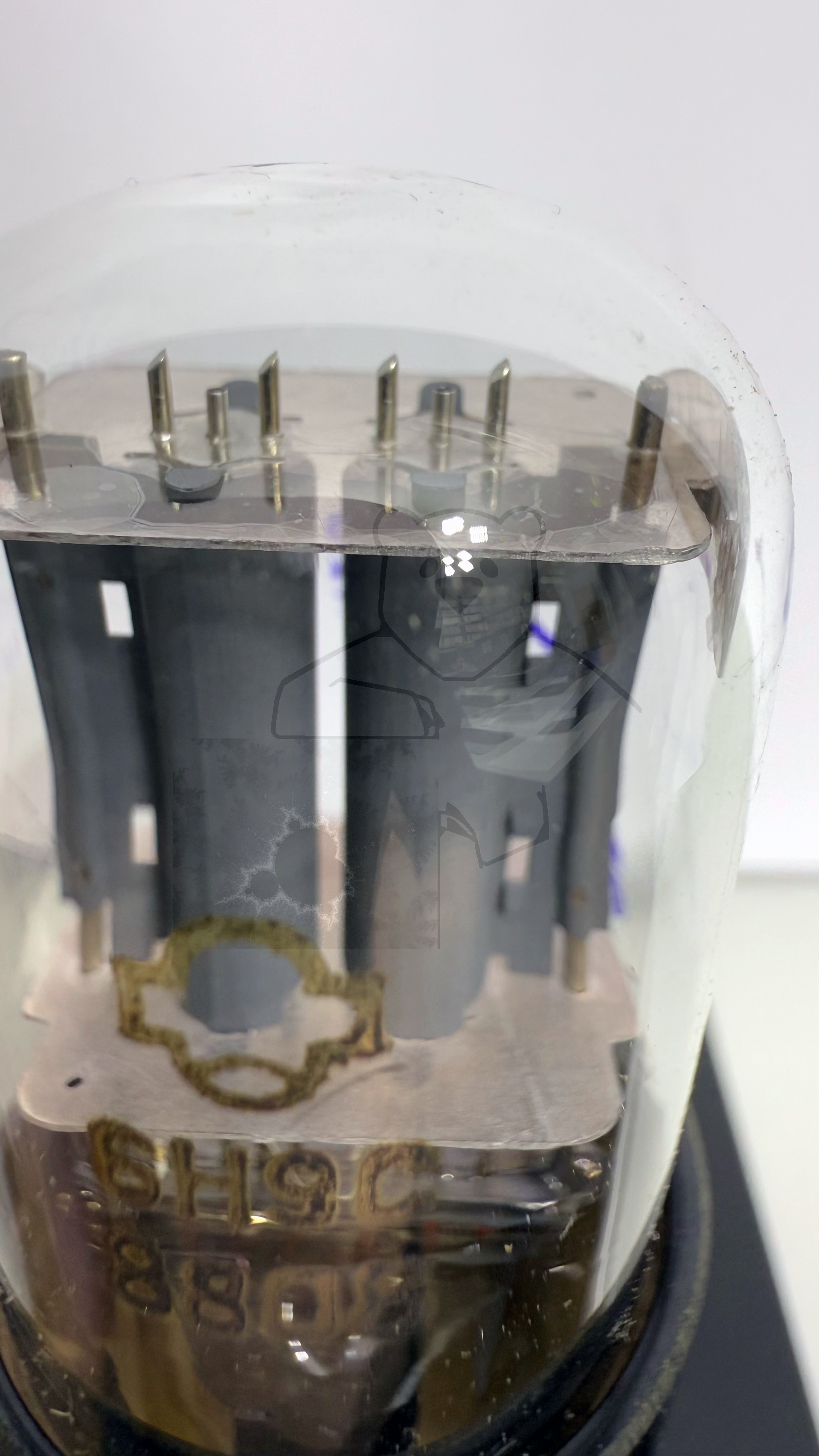

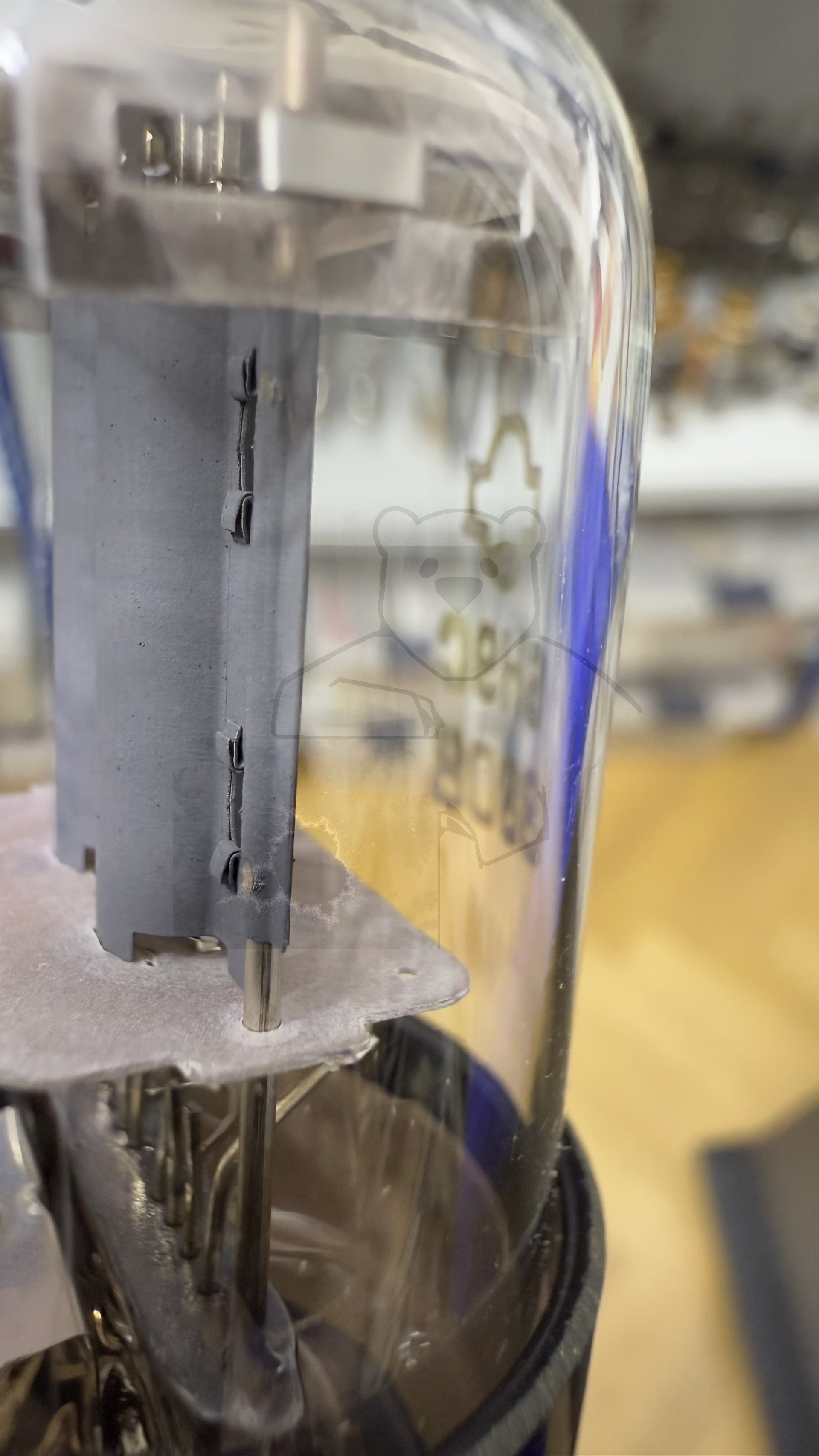

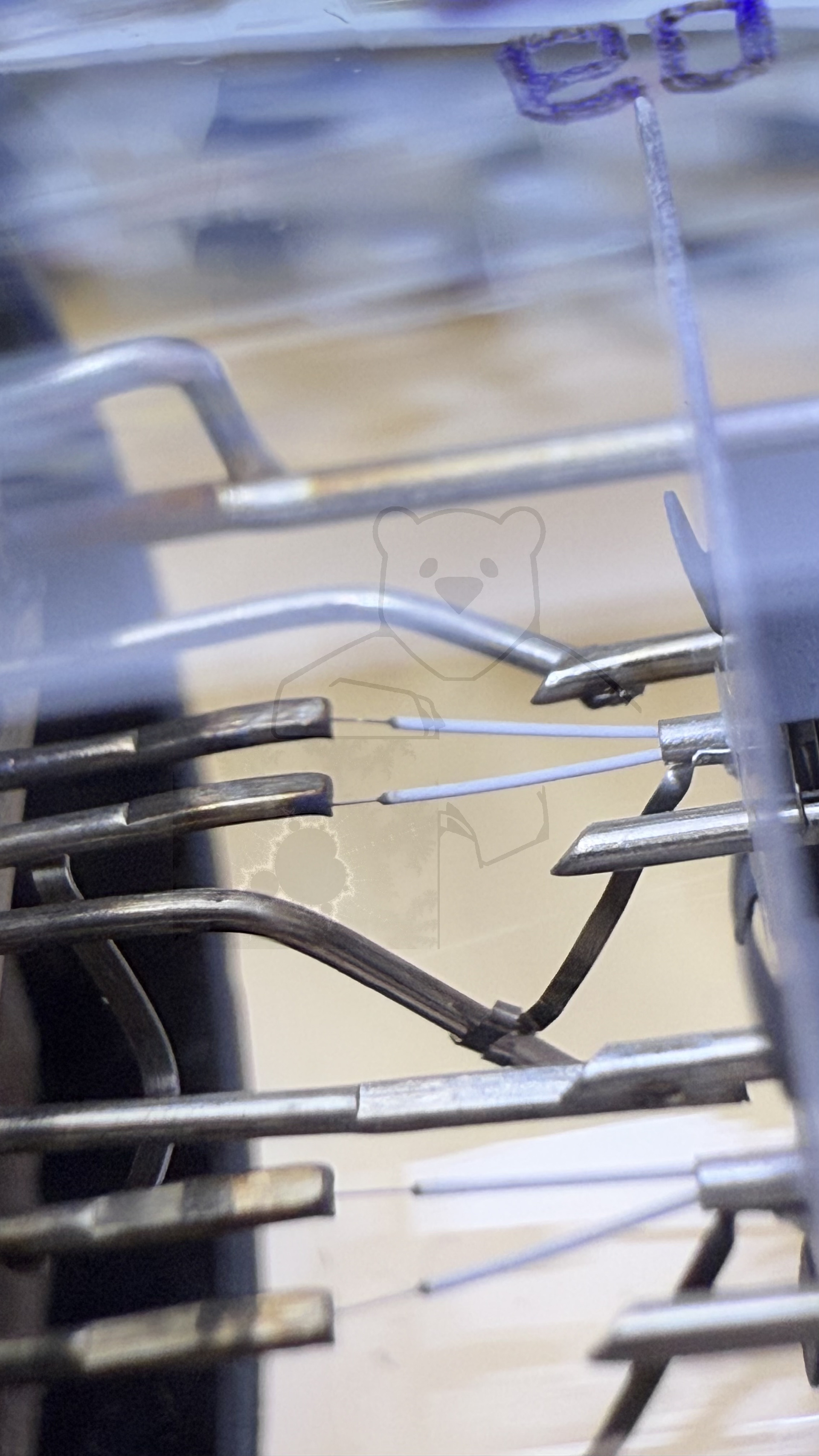

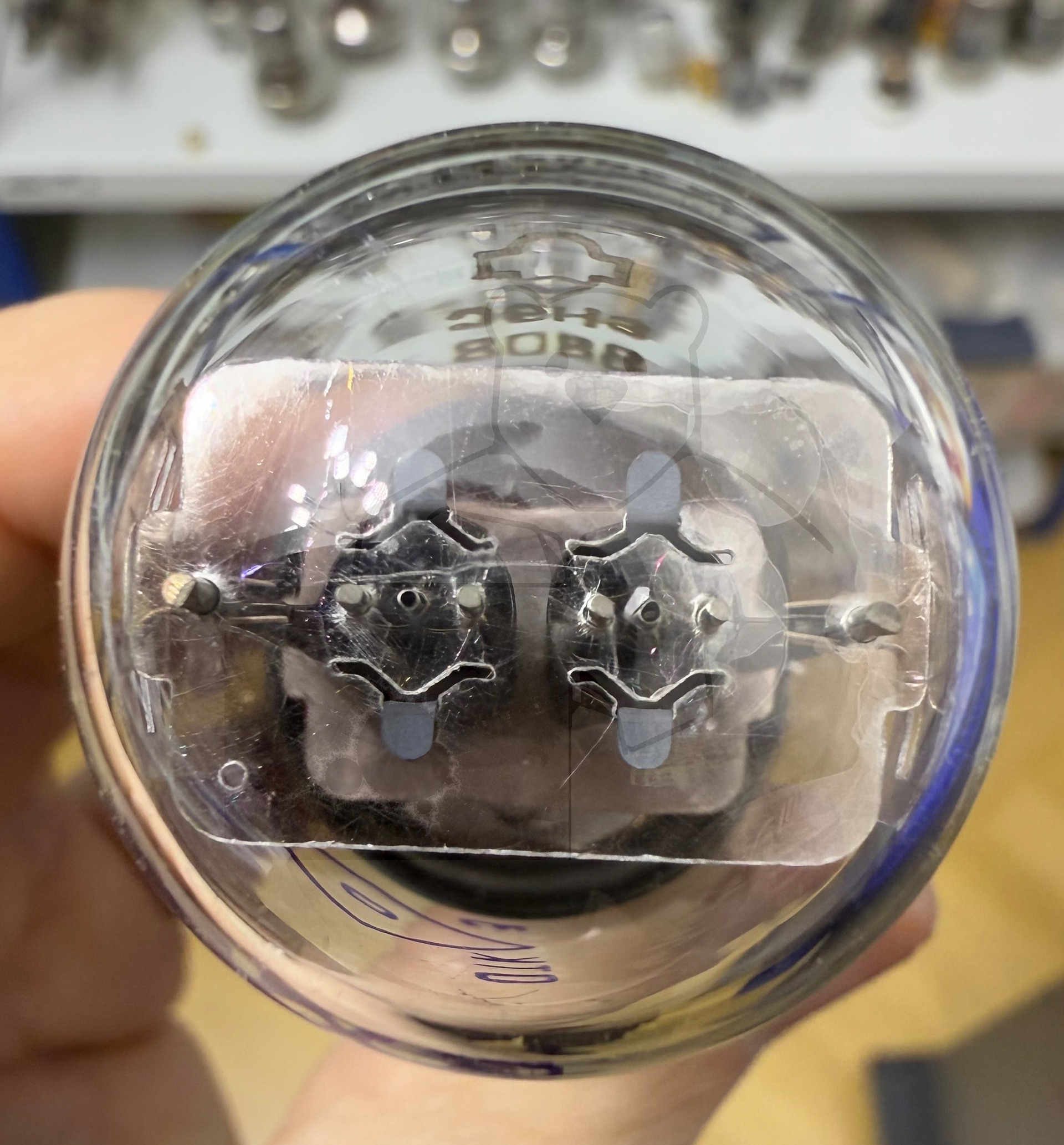

Daten und Bilder der Röhre: 6Н9С

🔎 Beschreibung der Röhre: 6Н9С Inventarnummer: 08057

Name	→ 6Н9С
Vergleichsname	6N9S 6SL7GT
Hersteller	→ UdSSR (РЕФЛЕКТОР, Reflector)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt

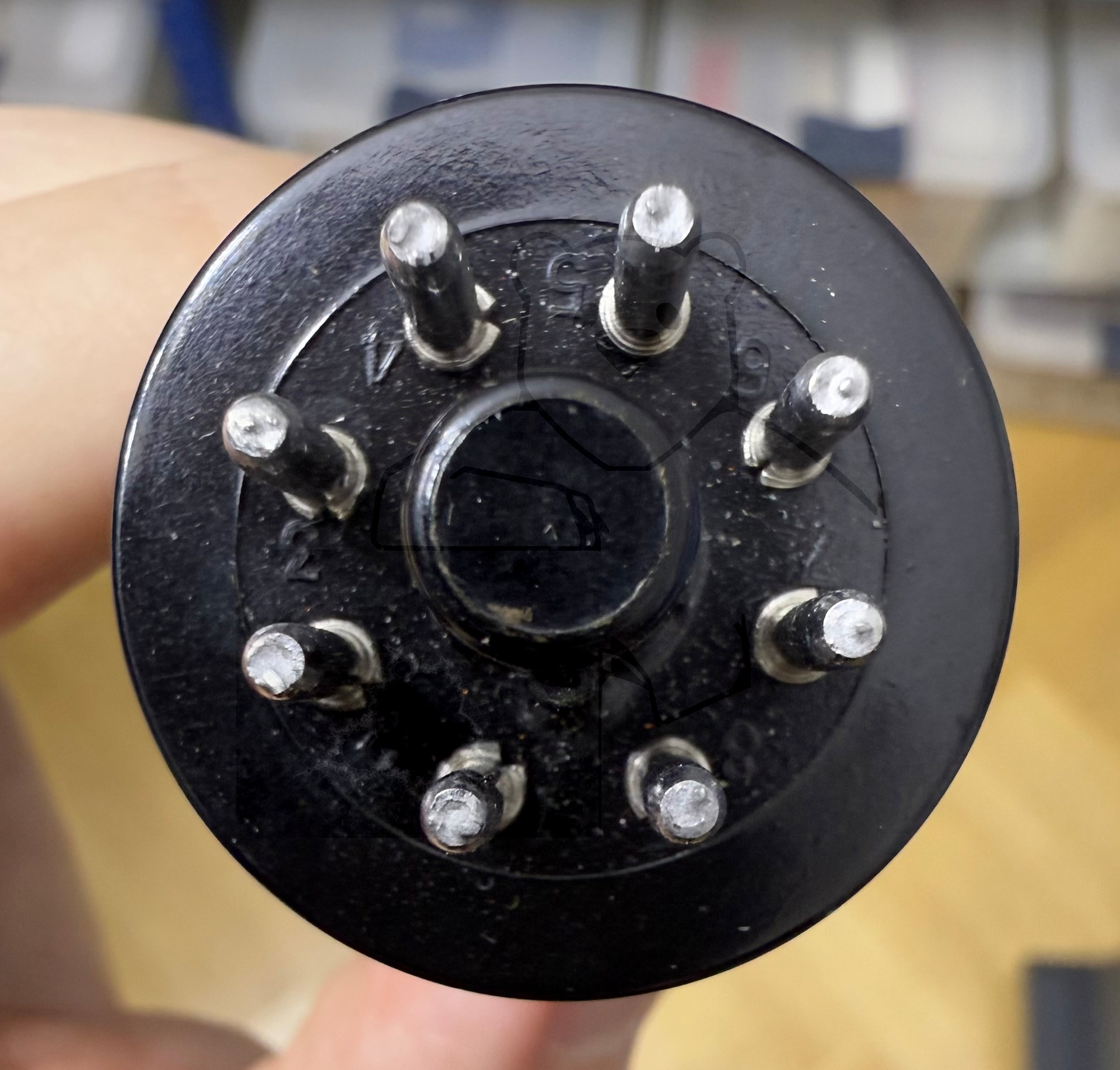

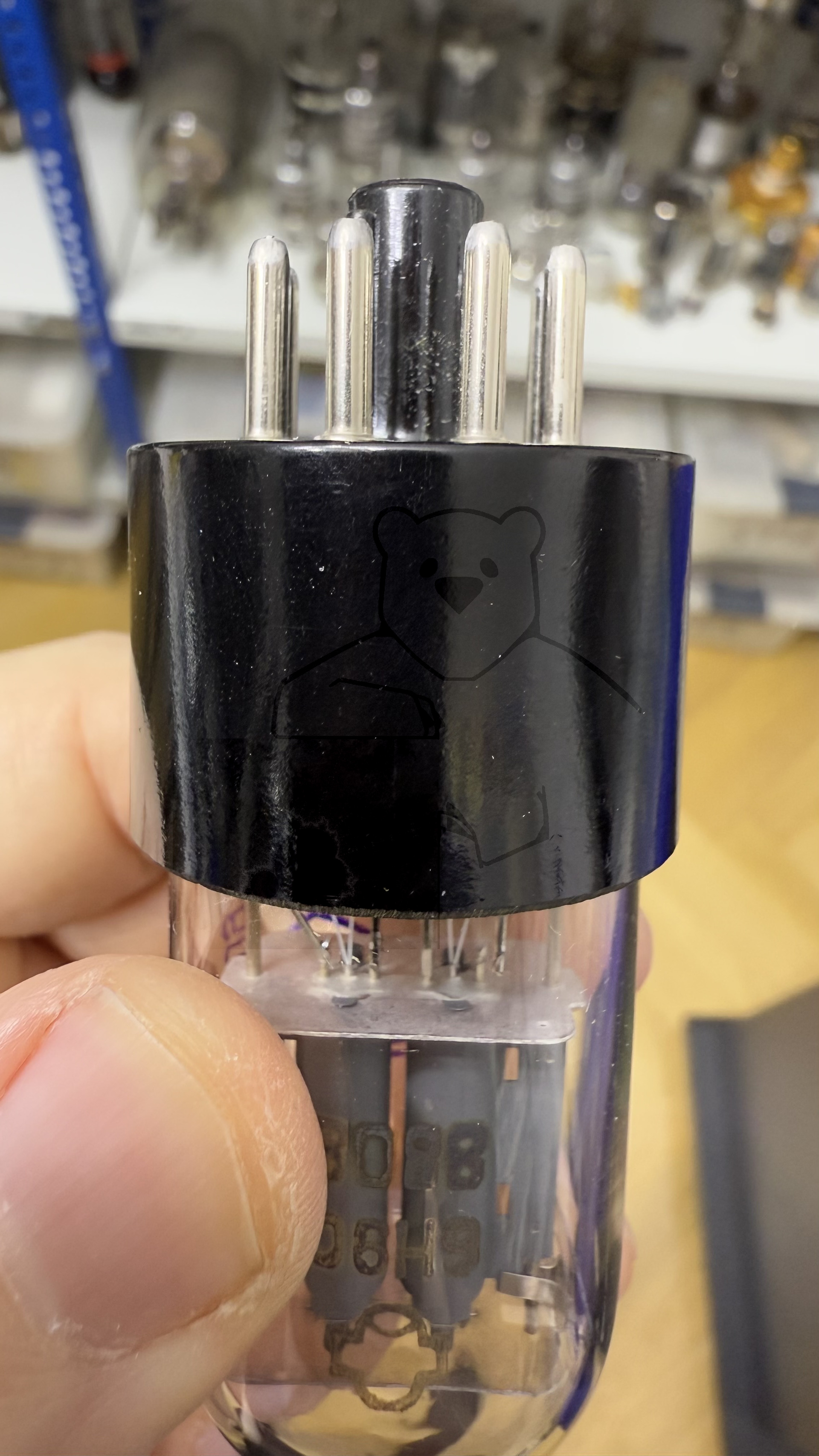

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp

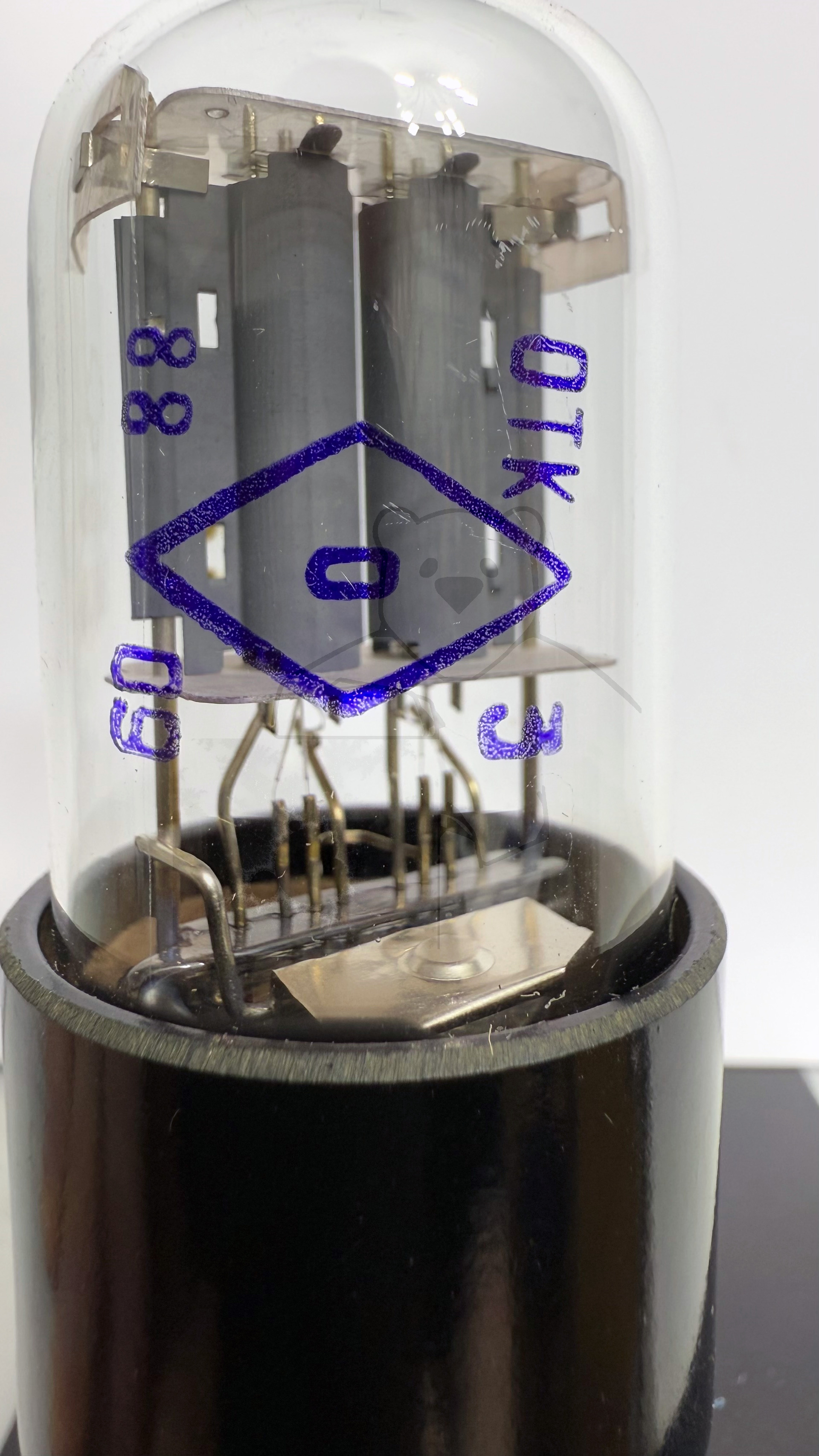

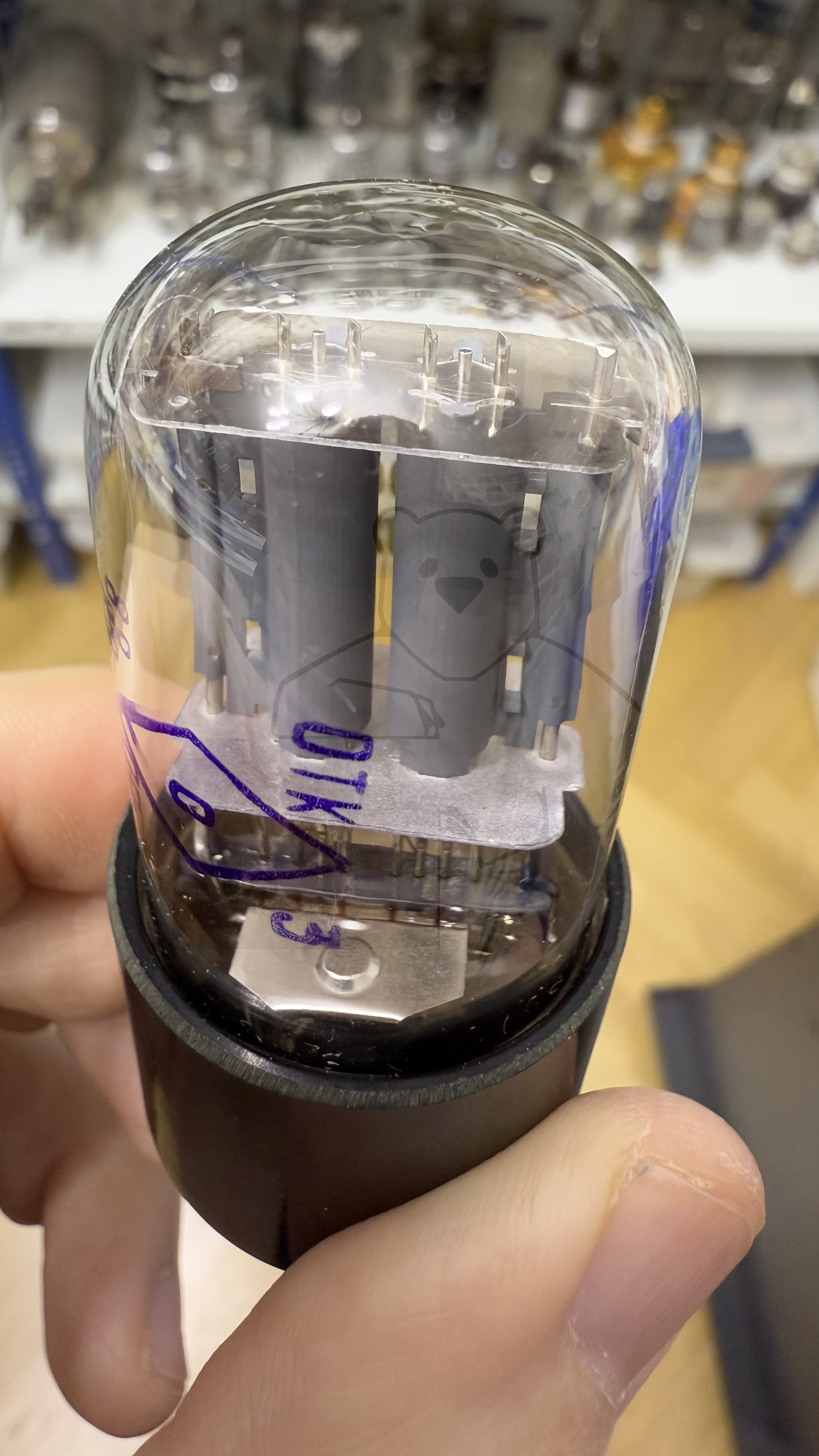

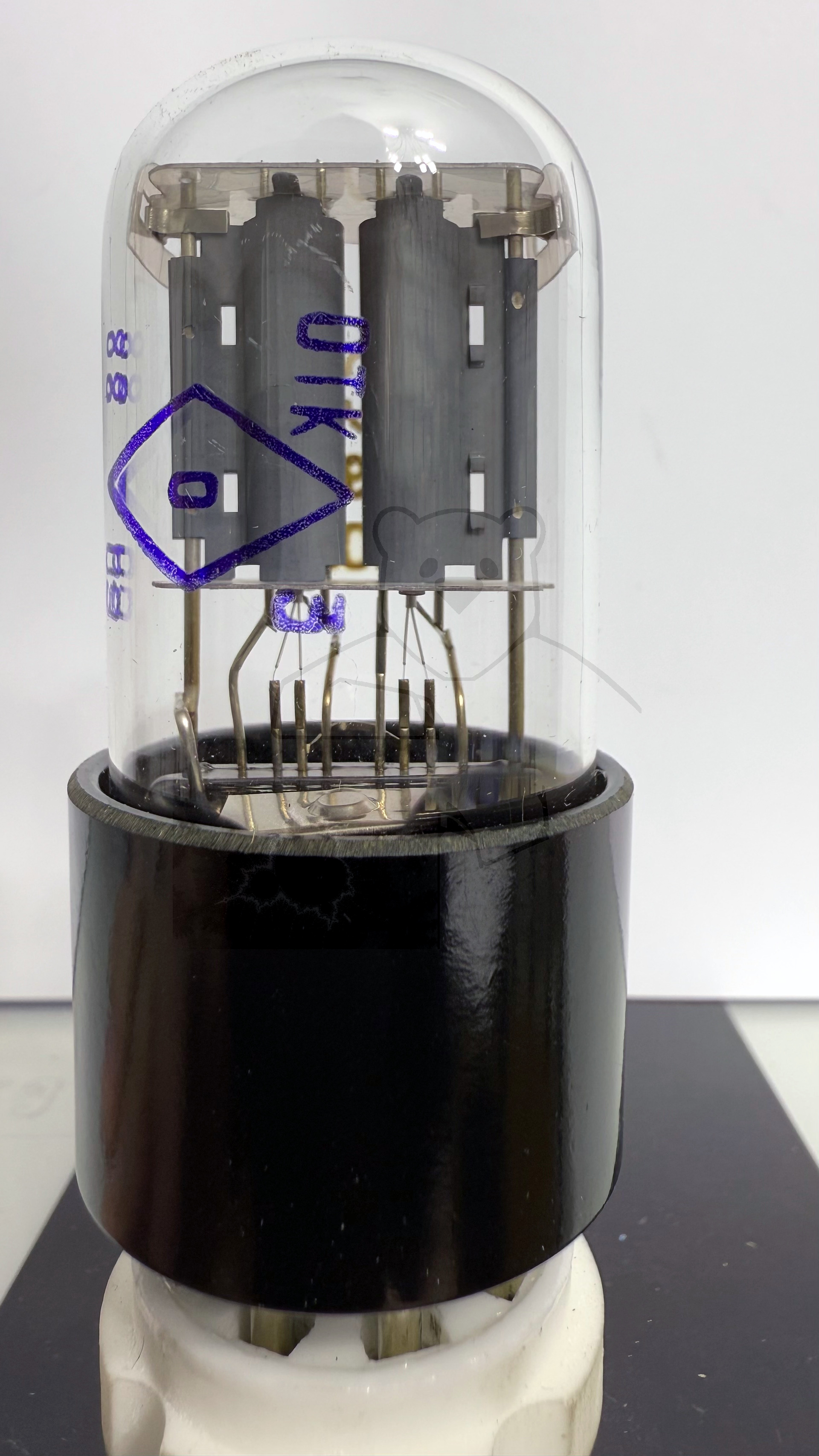

Informationen	ОТК 3 Produziert: 08/1988
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

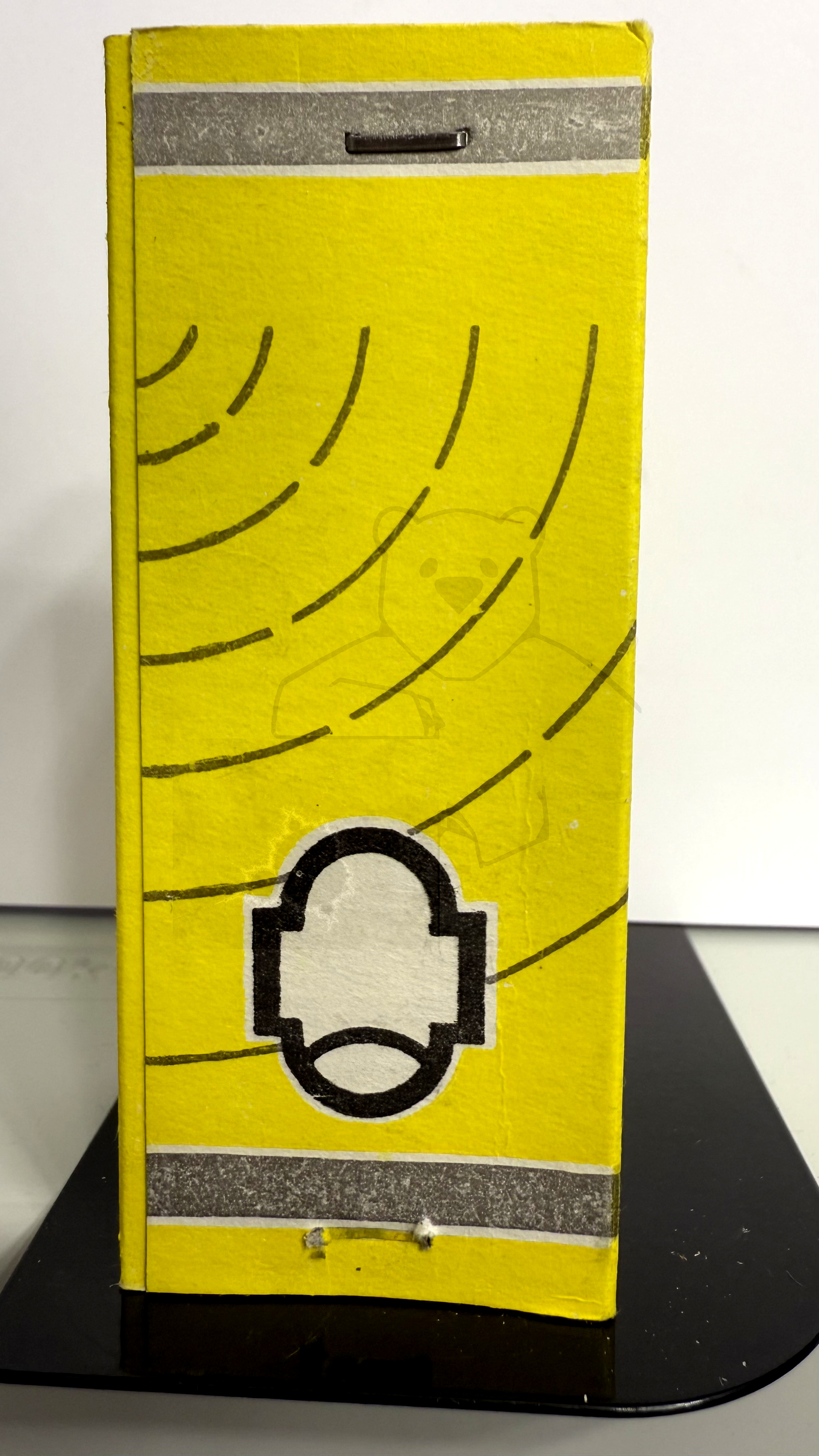

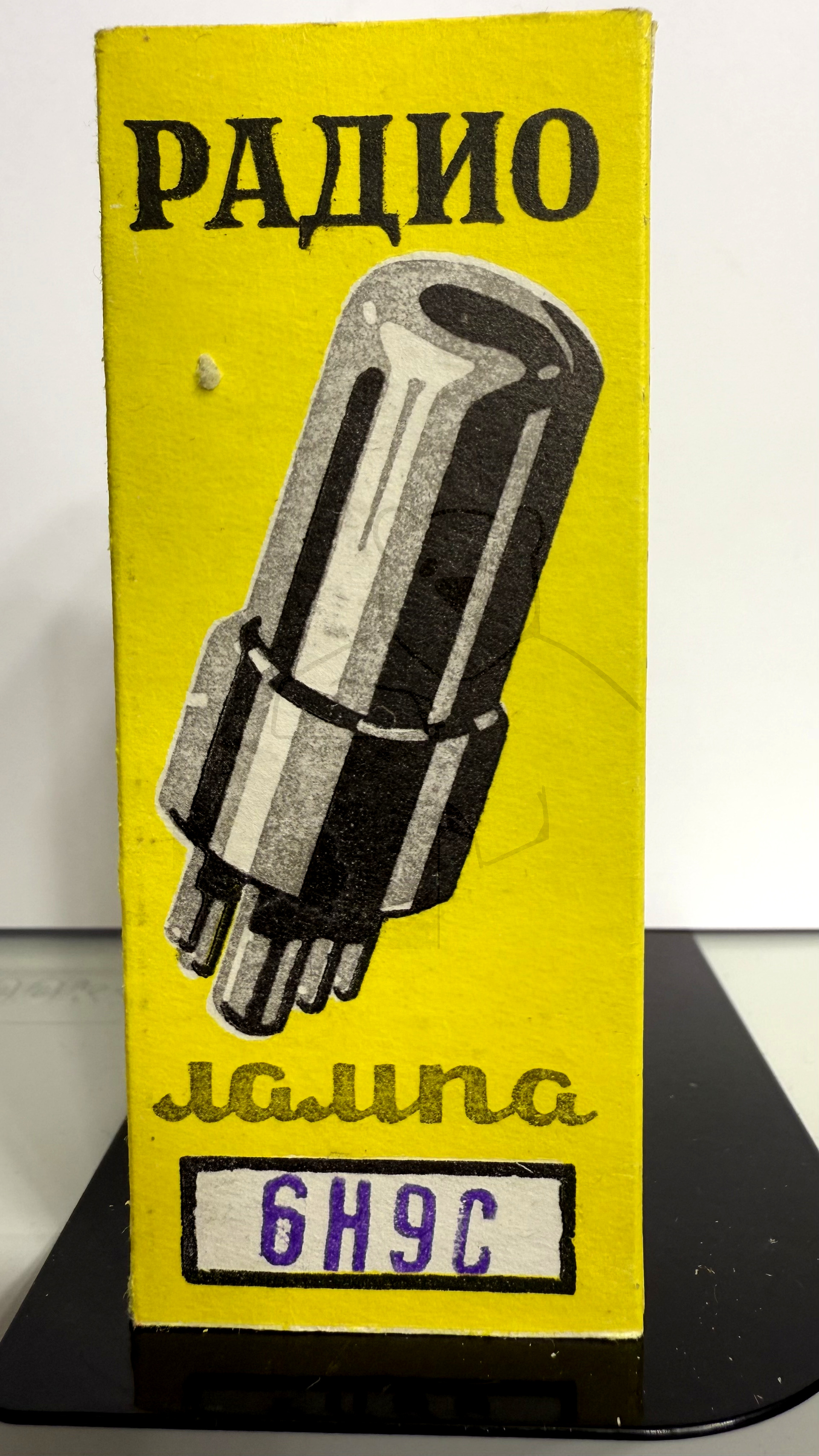

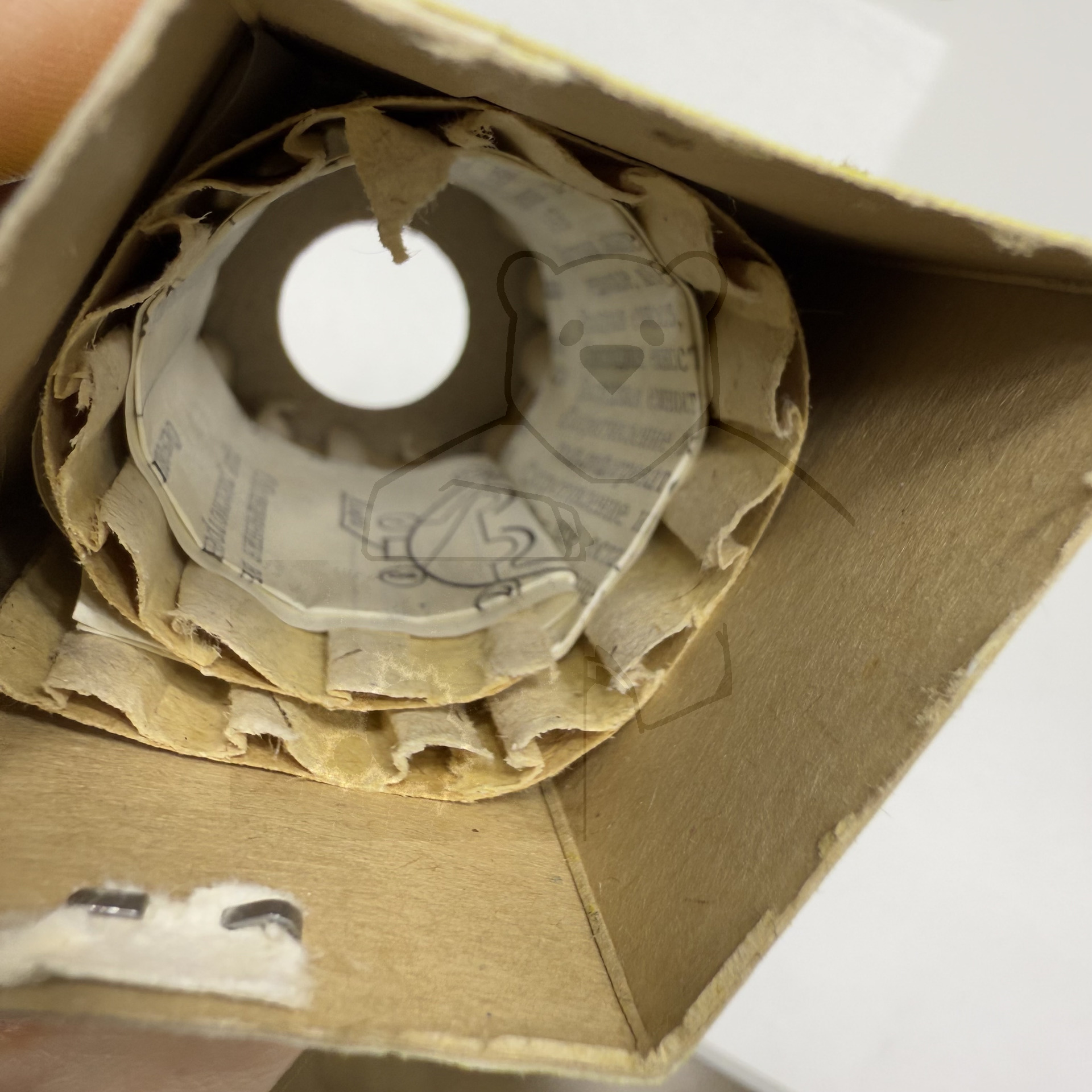

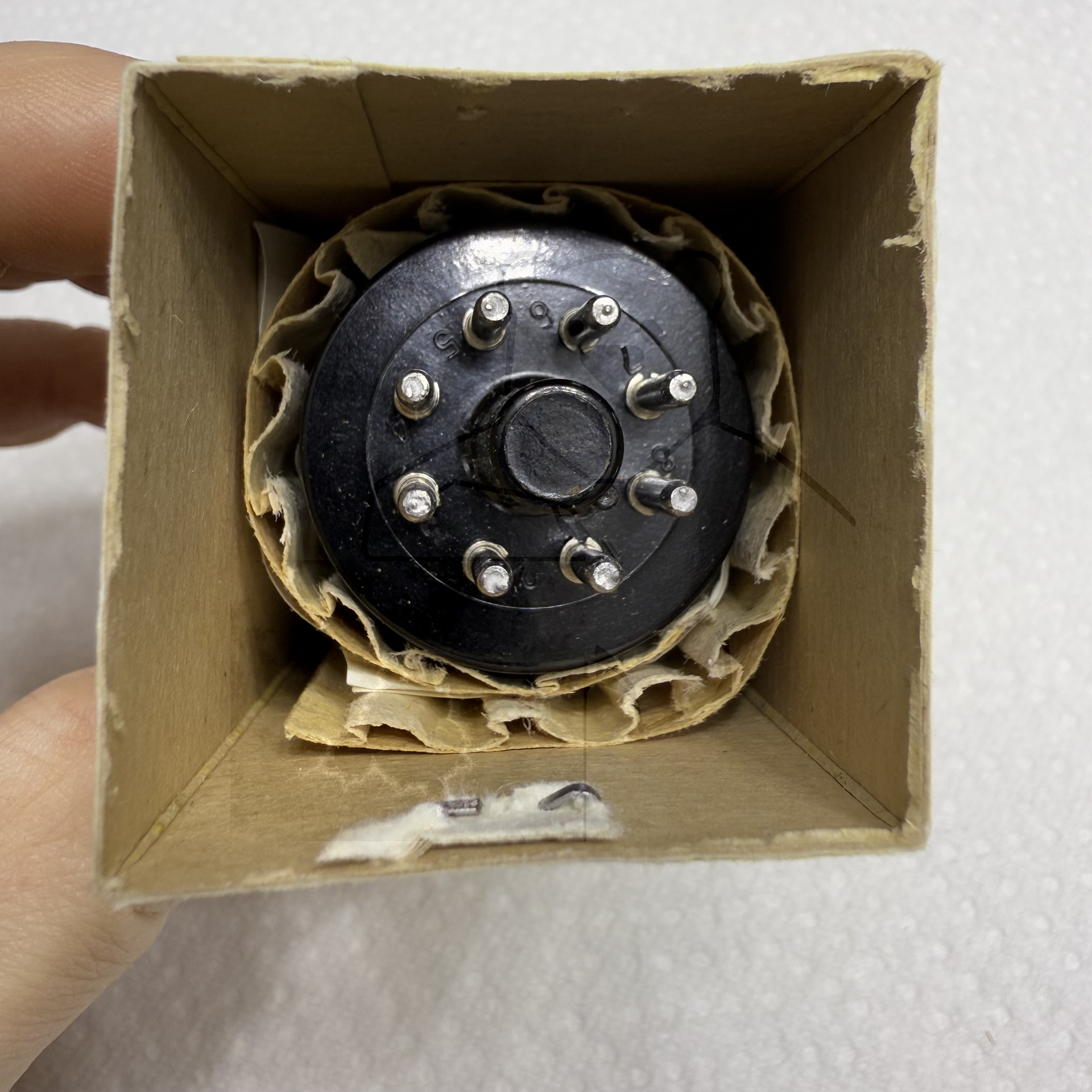

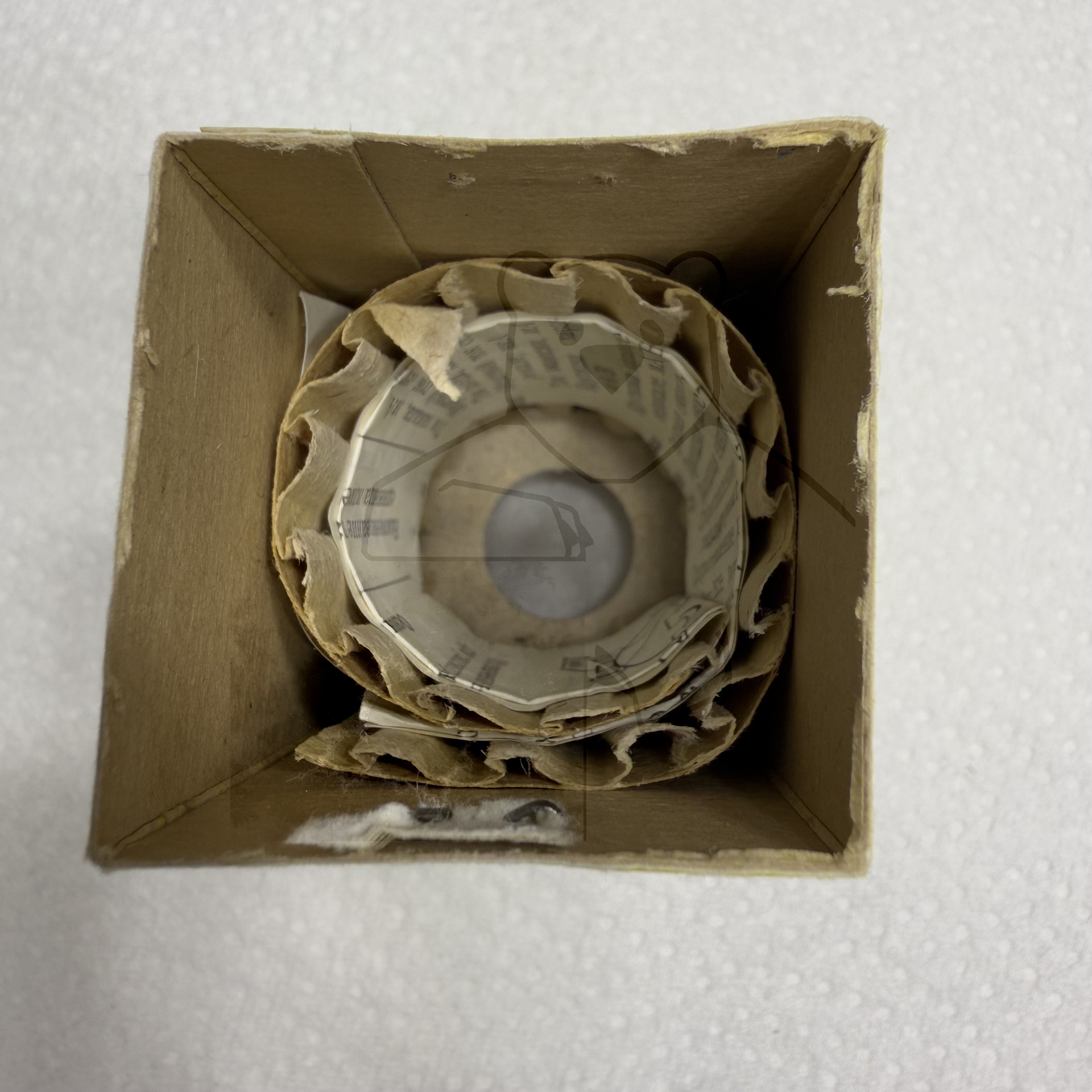

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S132

🔎 Beschreibung der Systeme für die Röhre: 6Н9С

	System 1	System 2
Kathode	3	6
Gitter 1	1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	5
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6Н9С

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6Н9С
Datenblatt 6SL7 RCA.pdf (142 kB)
Datenblatt 6SL7 RFT.pdf (71 kB)
Datenblatt 6SL7GT General Electric.pdf (367 kB)
Datenblatt 6Н9С UdSSR Version 1.pdf (619 kB)
Datenblatt 6Н9С UdSSR Version 2 [www.tubedata.info].pdf (94 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
