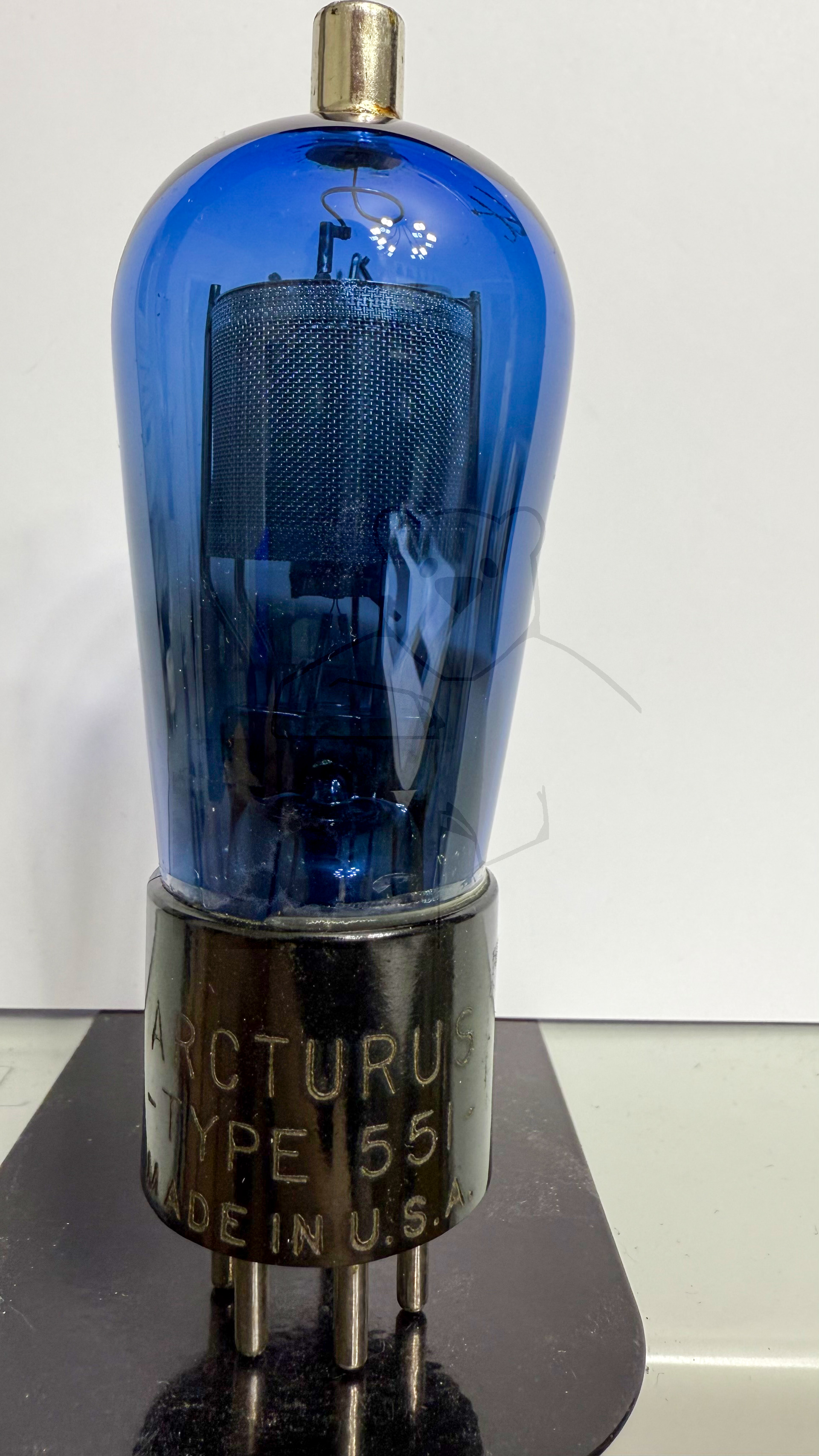

Daten und Bilder der Röhre: 551

🔎 Beschreibung der Röhre: 551 Inventarnummer: 08025

Name	→ 551
Vergleichsname	→ 35 51 → 635

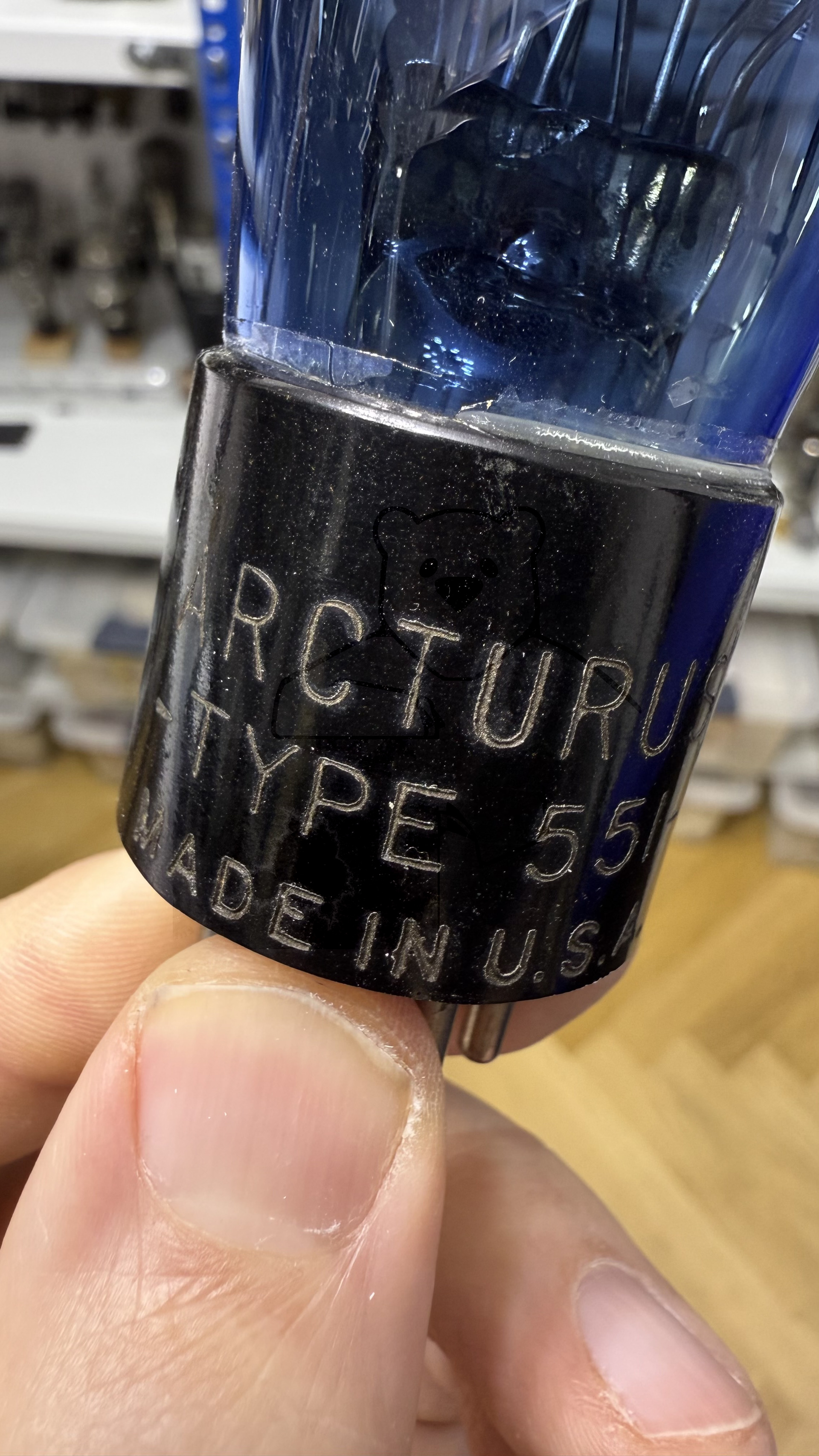

Hersteller	→ Arcturos Radio Tube
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,75
Art der Heizung	Indirekt

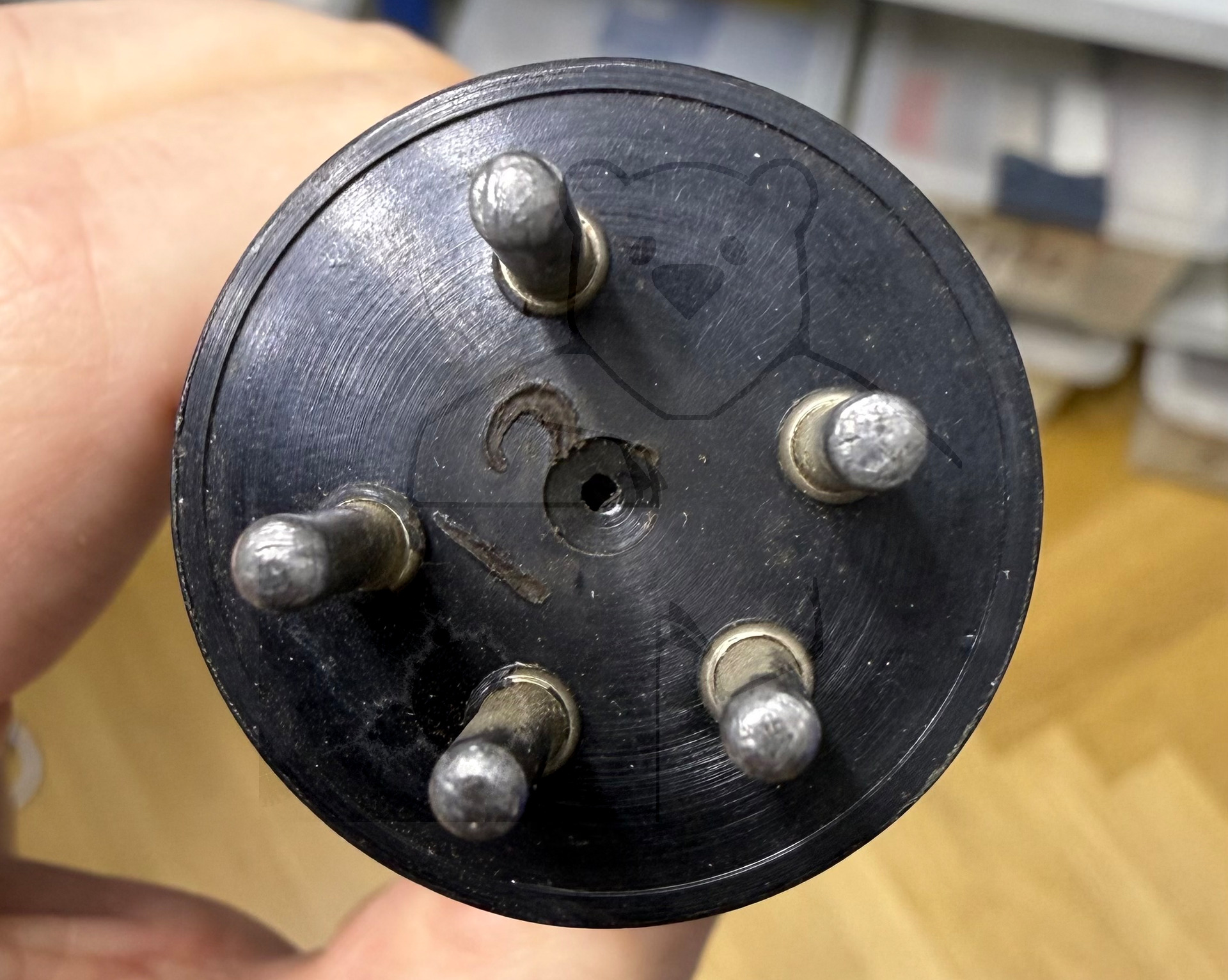

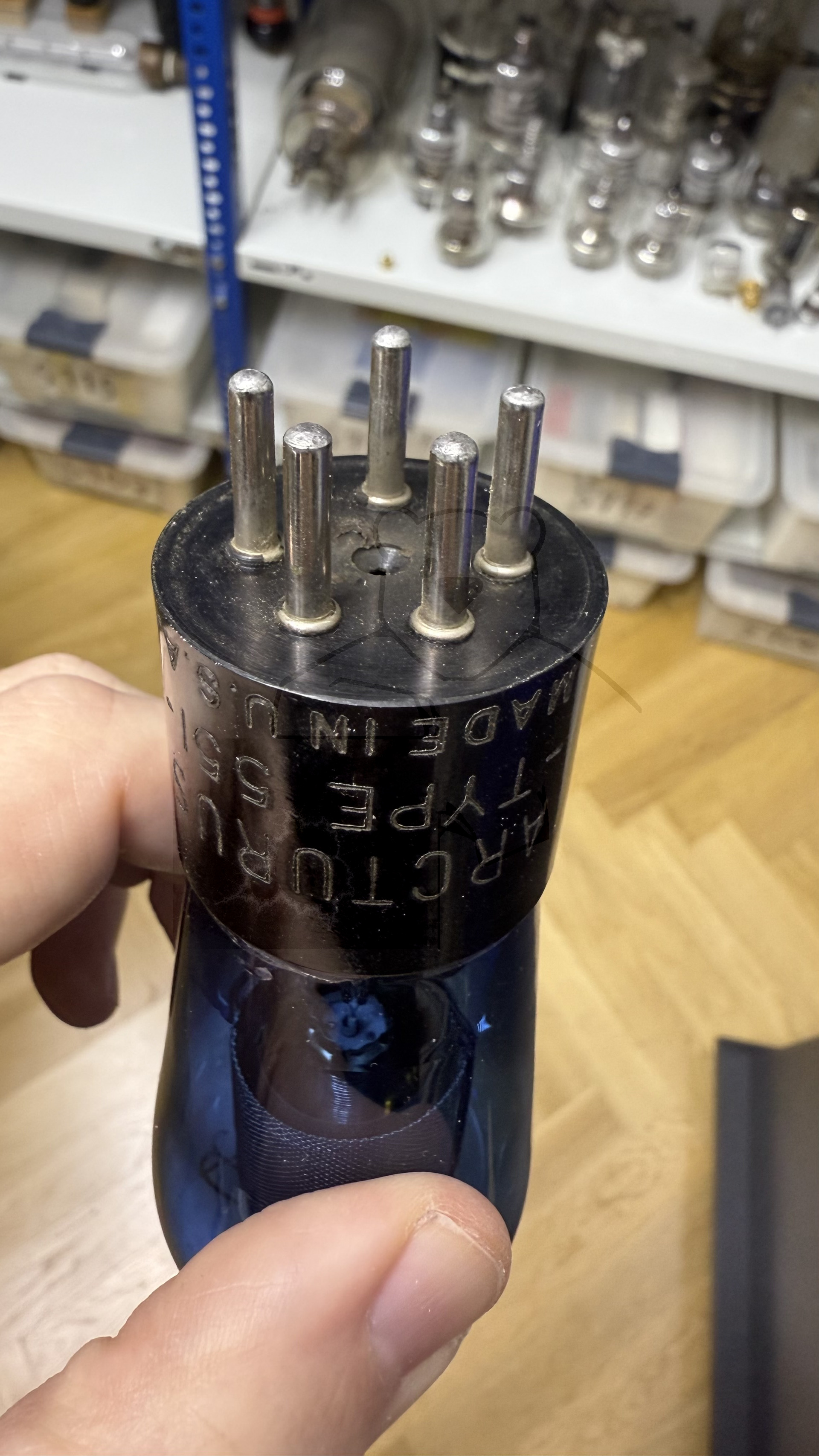

Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 5pol. → Liste aller Röhren mit: USA, Medium, 5pol.

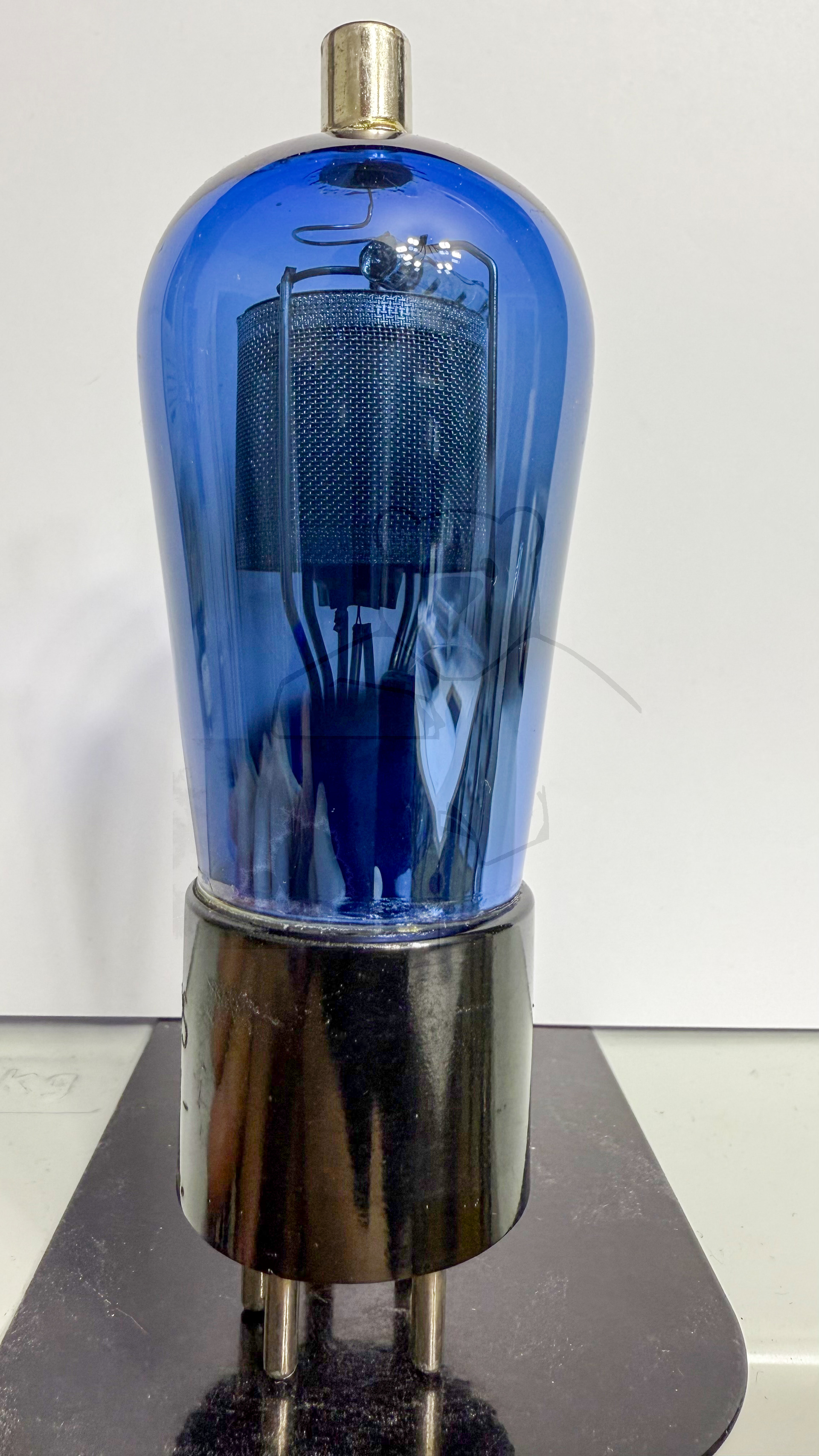

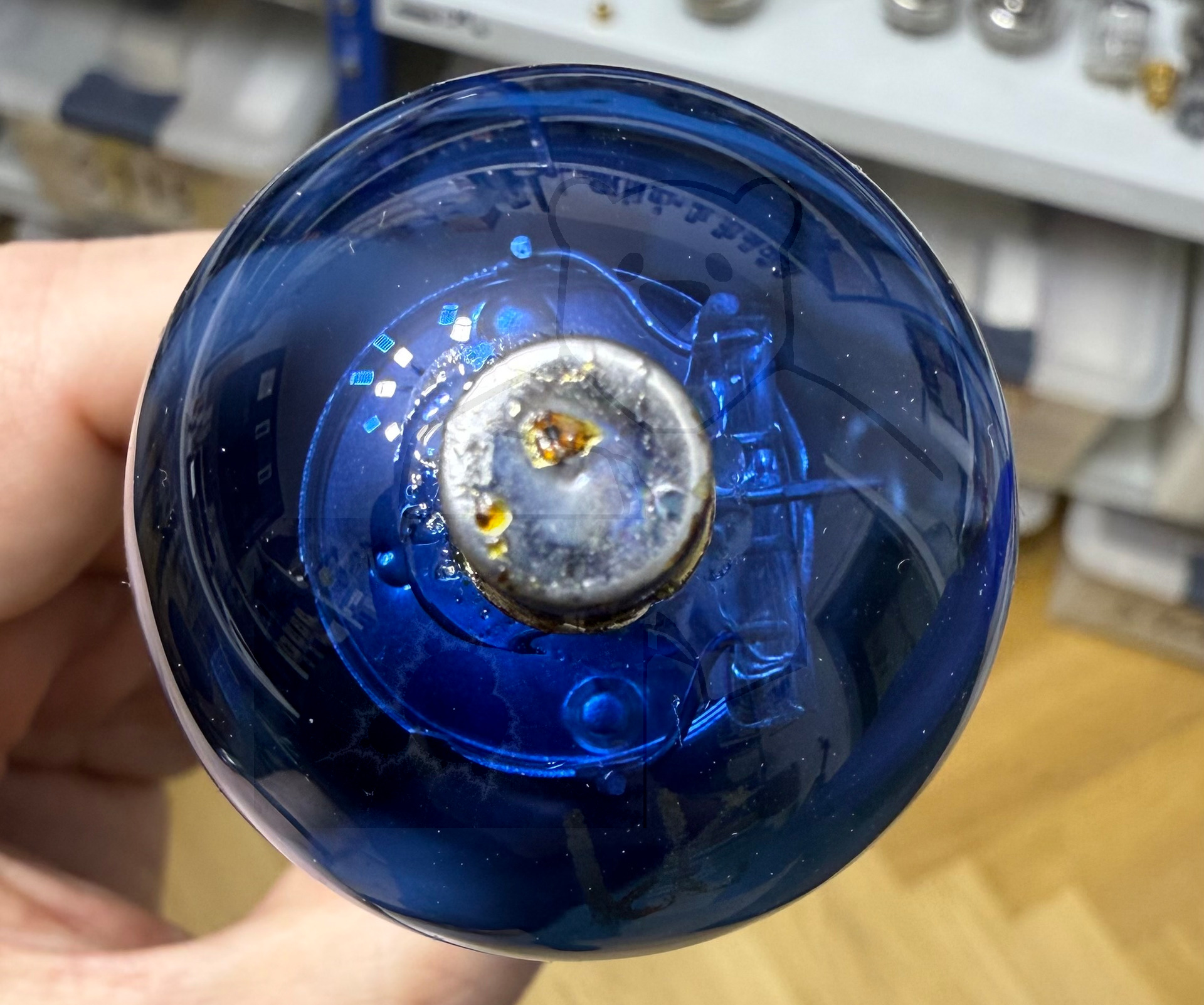

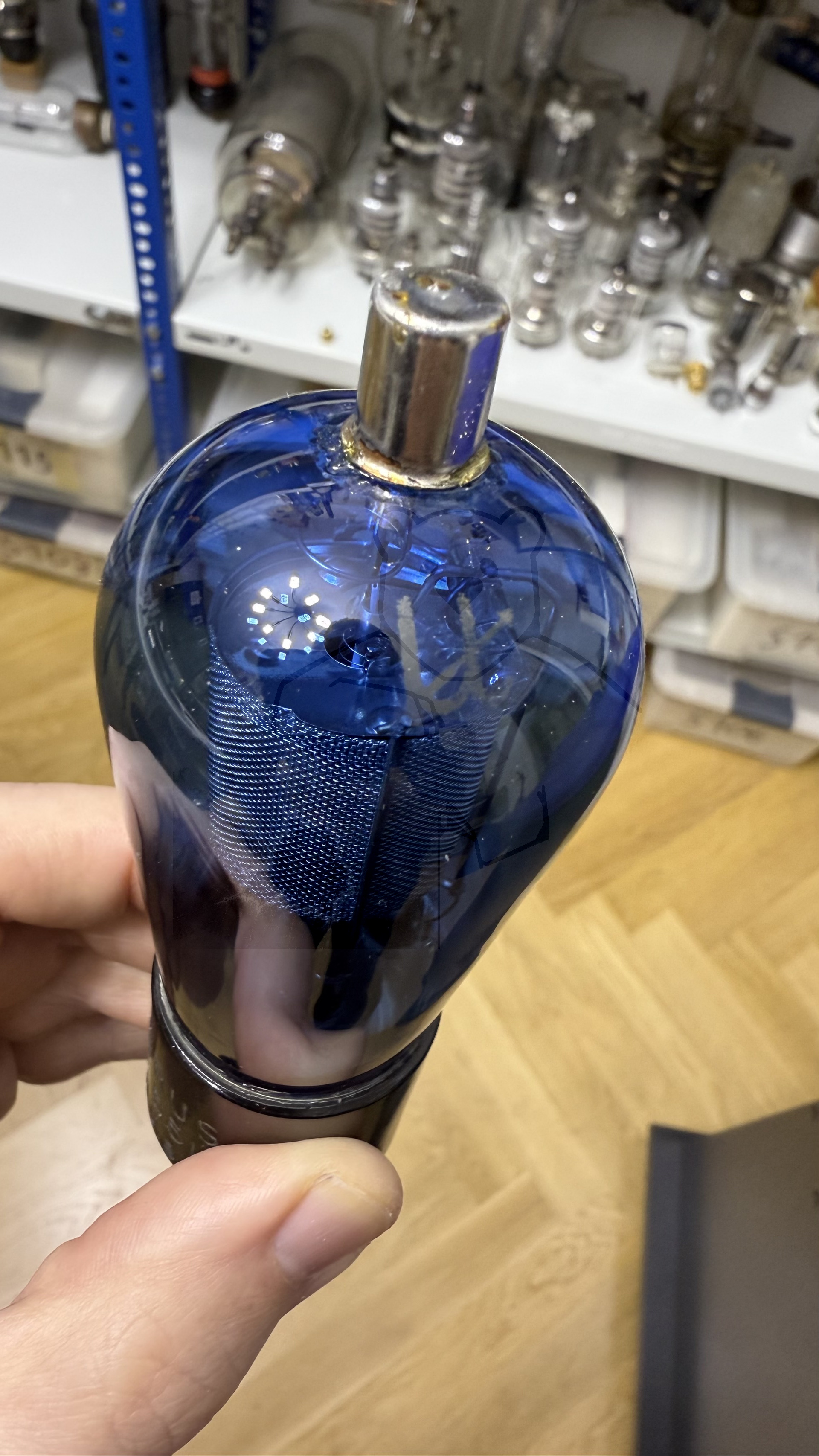

Informationen Röhrentyp	Röhre hat einen blauen Glaskolben
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S44b

🔎 Beschreibung der Systeme für die Röhre: 551

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 551

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 551
Datenblatt 35 Cunningham [www.tubedata.info].pdf (219 kB)
Datenblatt 35 RCA [www.tubedata.info].pdf (73 kB)
Datenblatt 35 Sylvania [www.tubedata.info].pdf (38 kB)
Datenblatt 35 Tung-Sol [www.tubedata.info].pdf (43 kB)
