đ Beschreibung der Röhre: LS1 Inventarnummer: 08022
| Name | â LS1 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 1,9 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht â Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, 18 42
Kriegsmarine Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S41b |
đ Beschreibung der Systeme fĂŒr die Röhre: LS1
| System 1 | |
| Kathode | h |
| Gitter 1 | g1 |
| Gitter 2 | g2 |
| Gitter 3 | g3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | h, h |
| Abschirmung | |
| Funktion | â Senderoehre, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

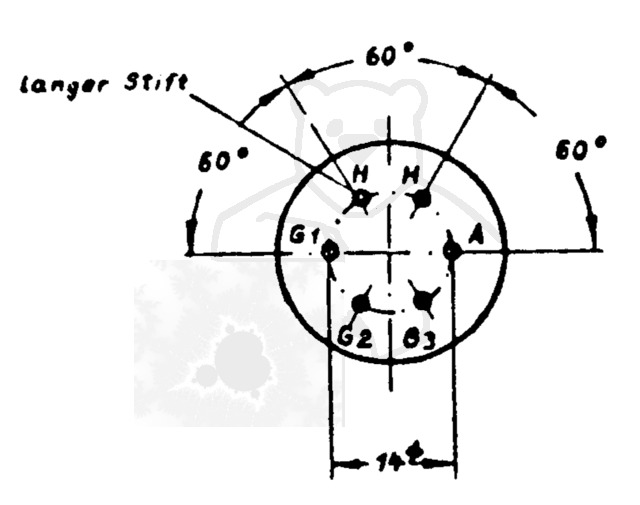

đ Sockelschaltung der LS1
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: LS1
Datenblatt LS1 Telefunken [www.tubedata.info].pdf (162 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: LS1

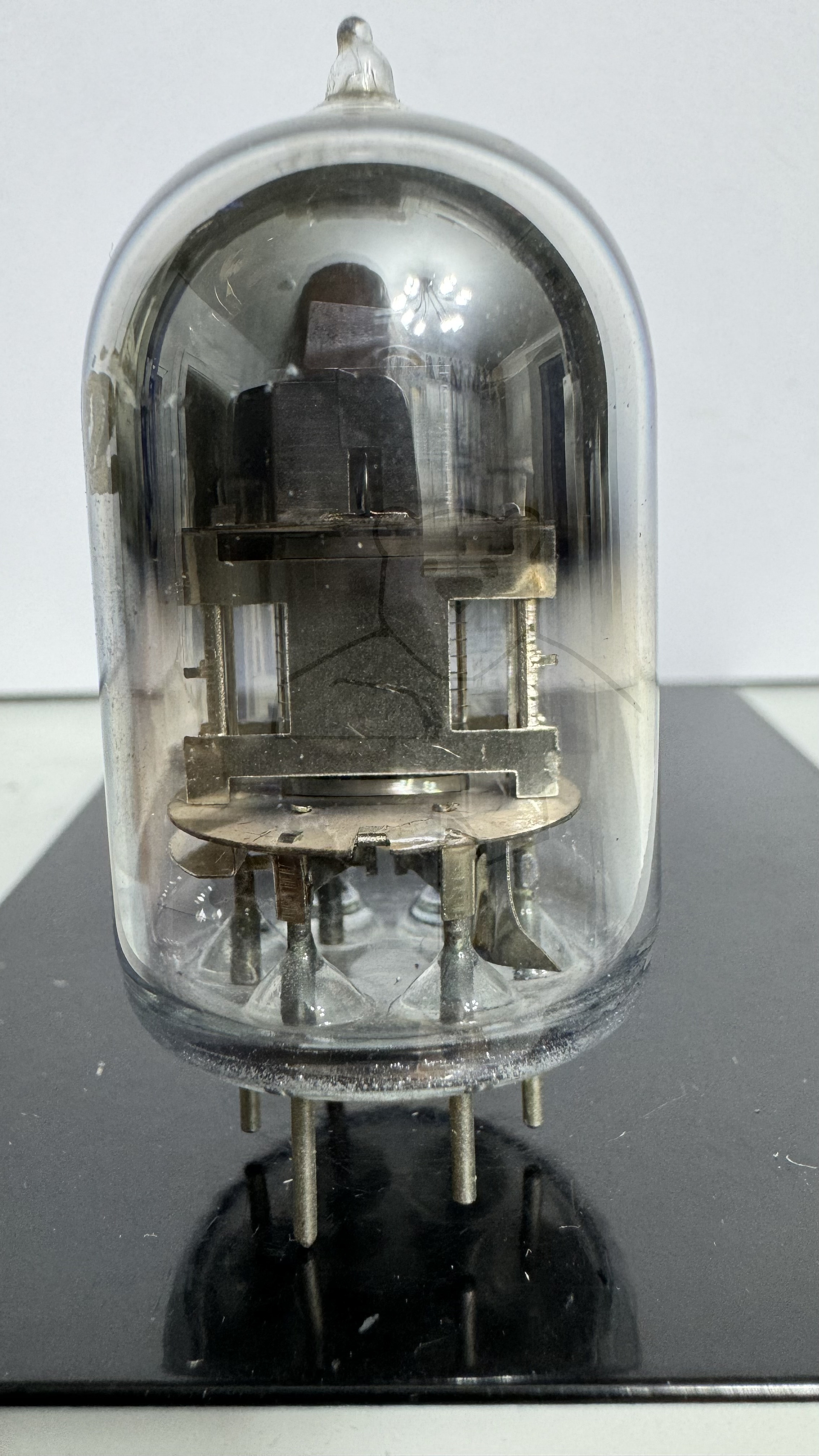

Röhre LS1 #8022 Bild 1

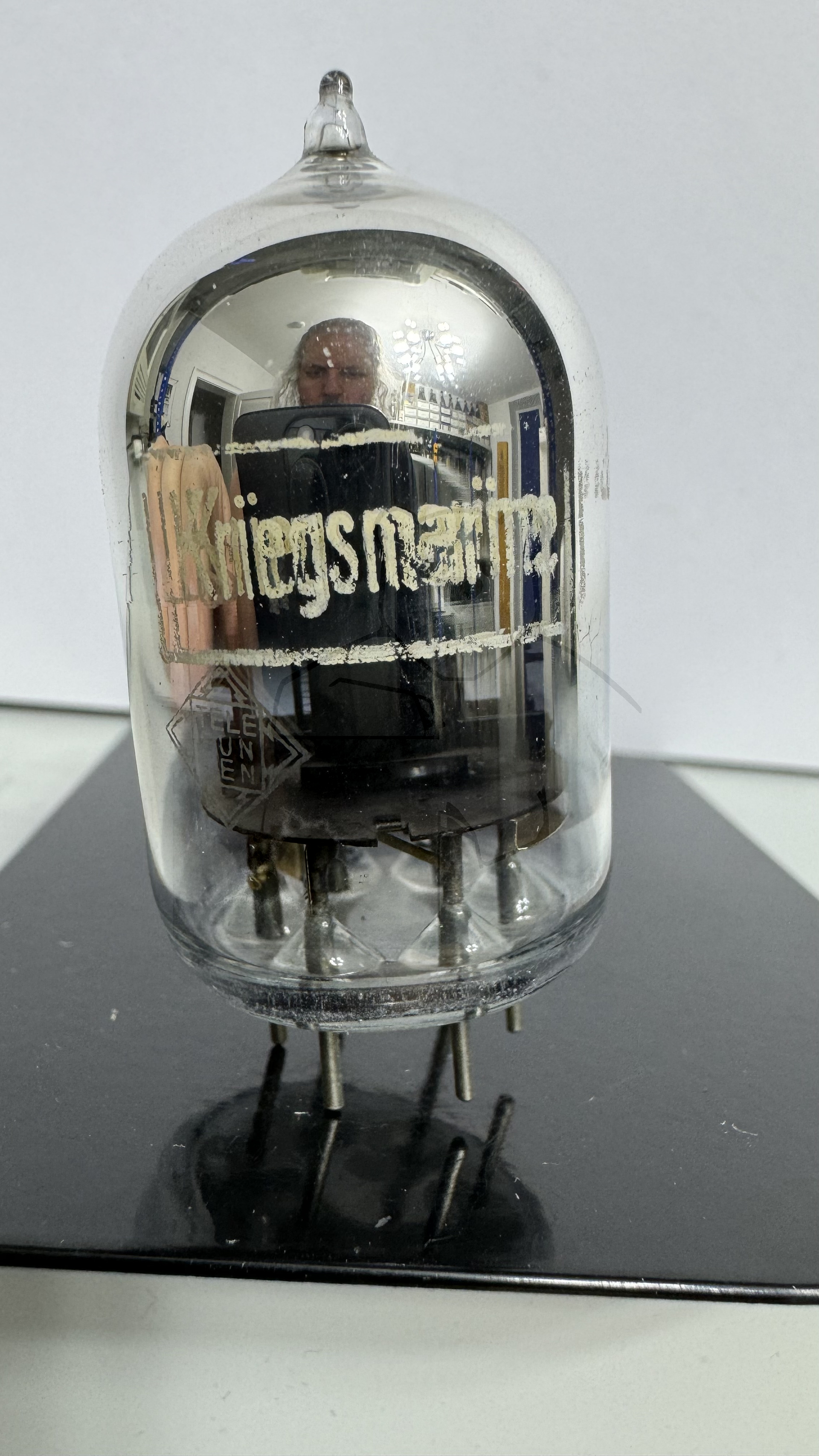

Röhre LS1 #8022 Bild 2

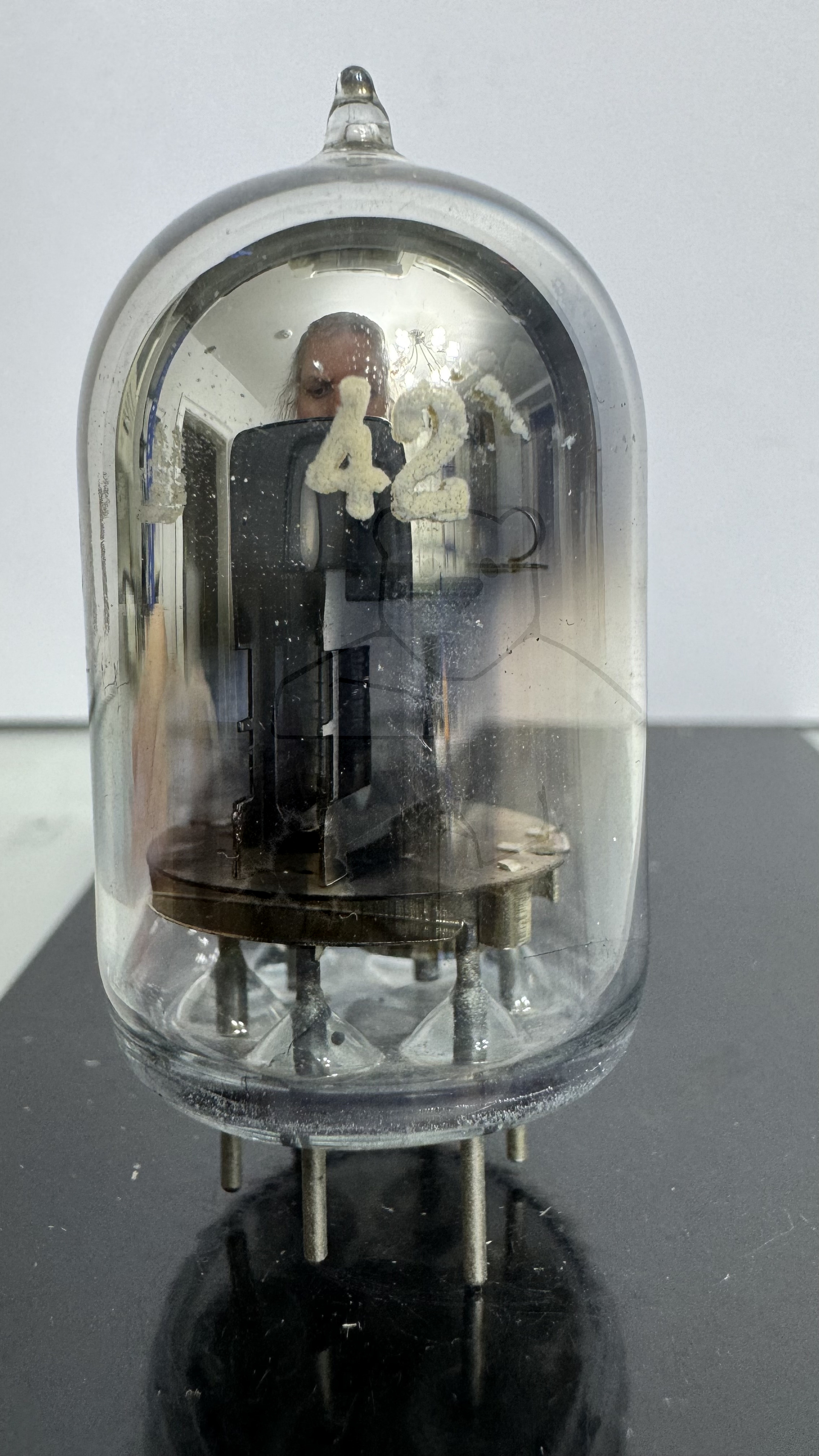

Röhre LS1 #8022 Bild 3

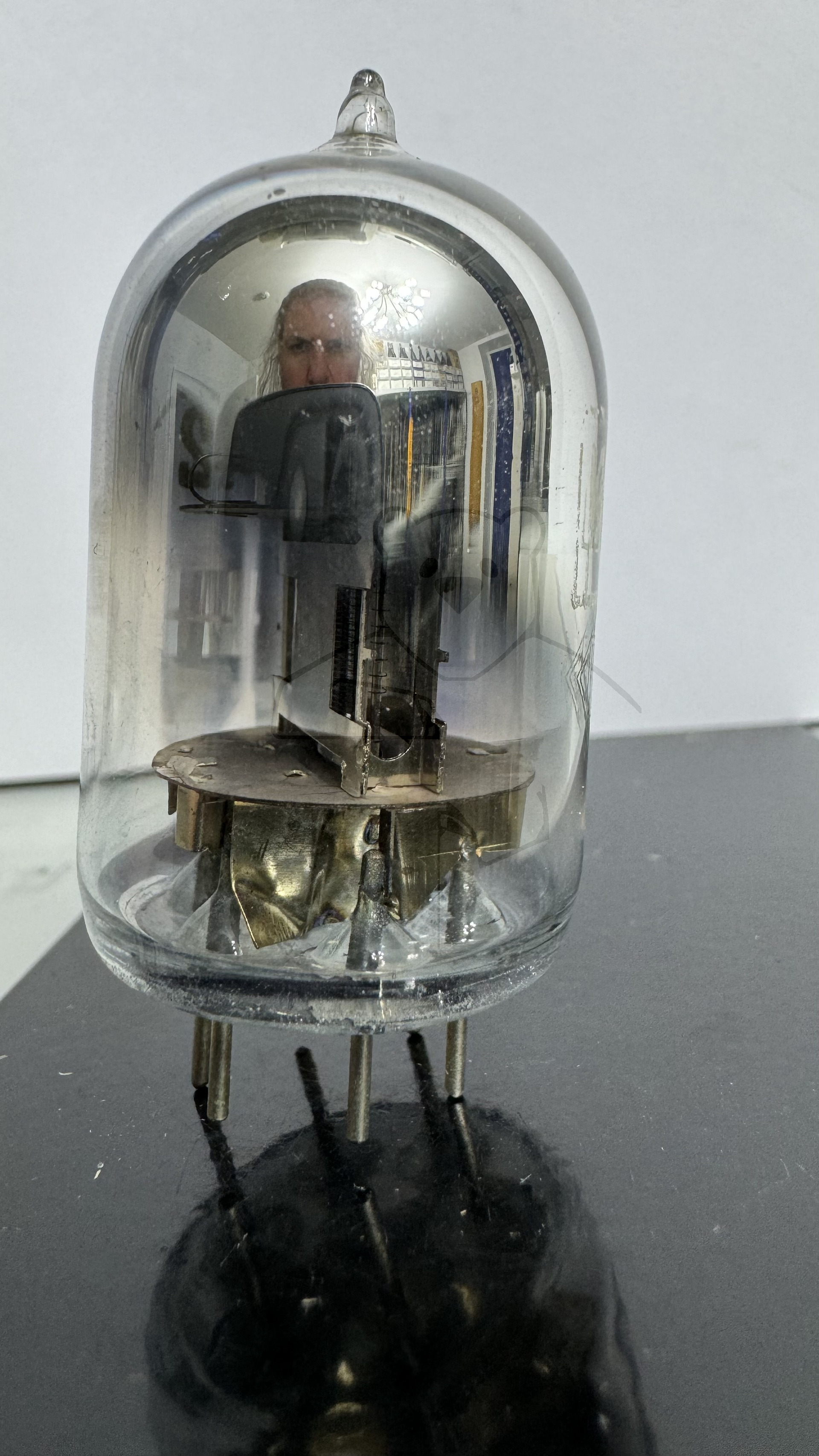

Röhre LS1 #8022 Bild 4
