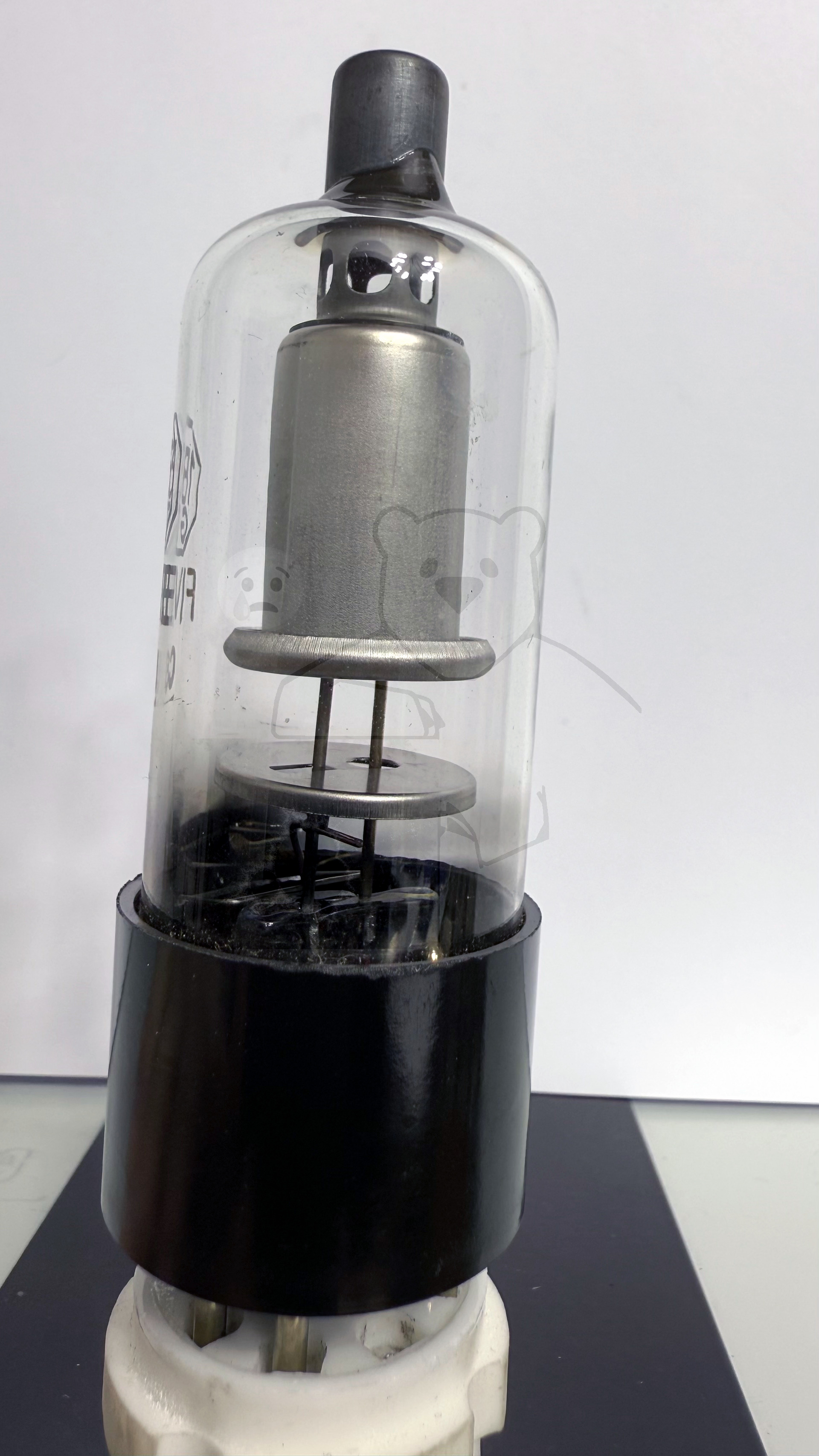

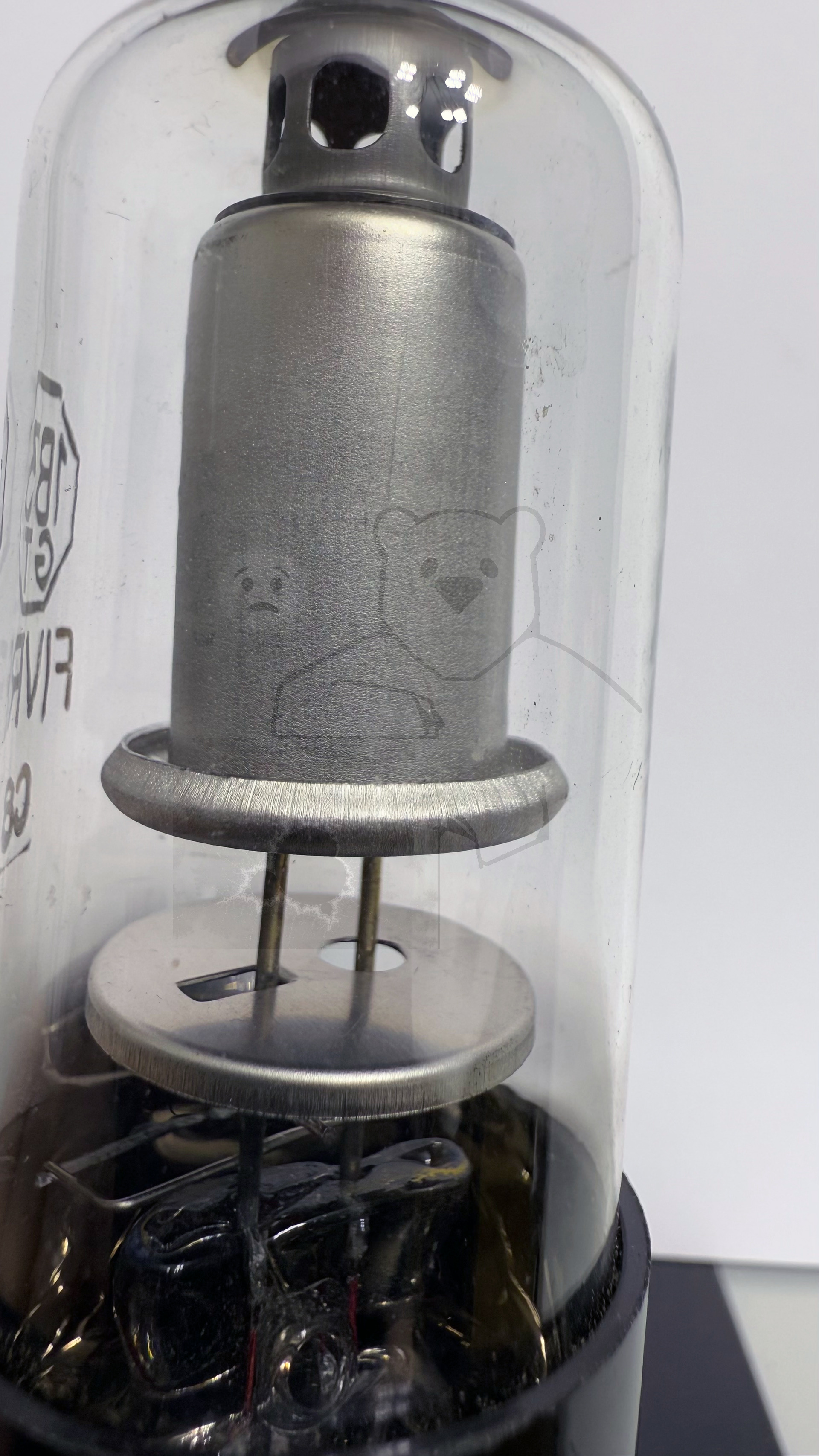

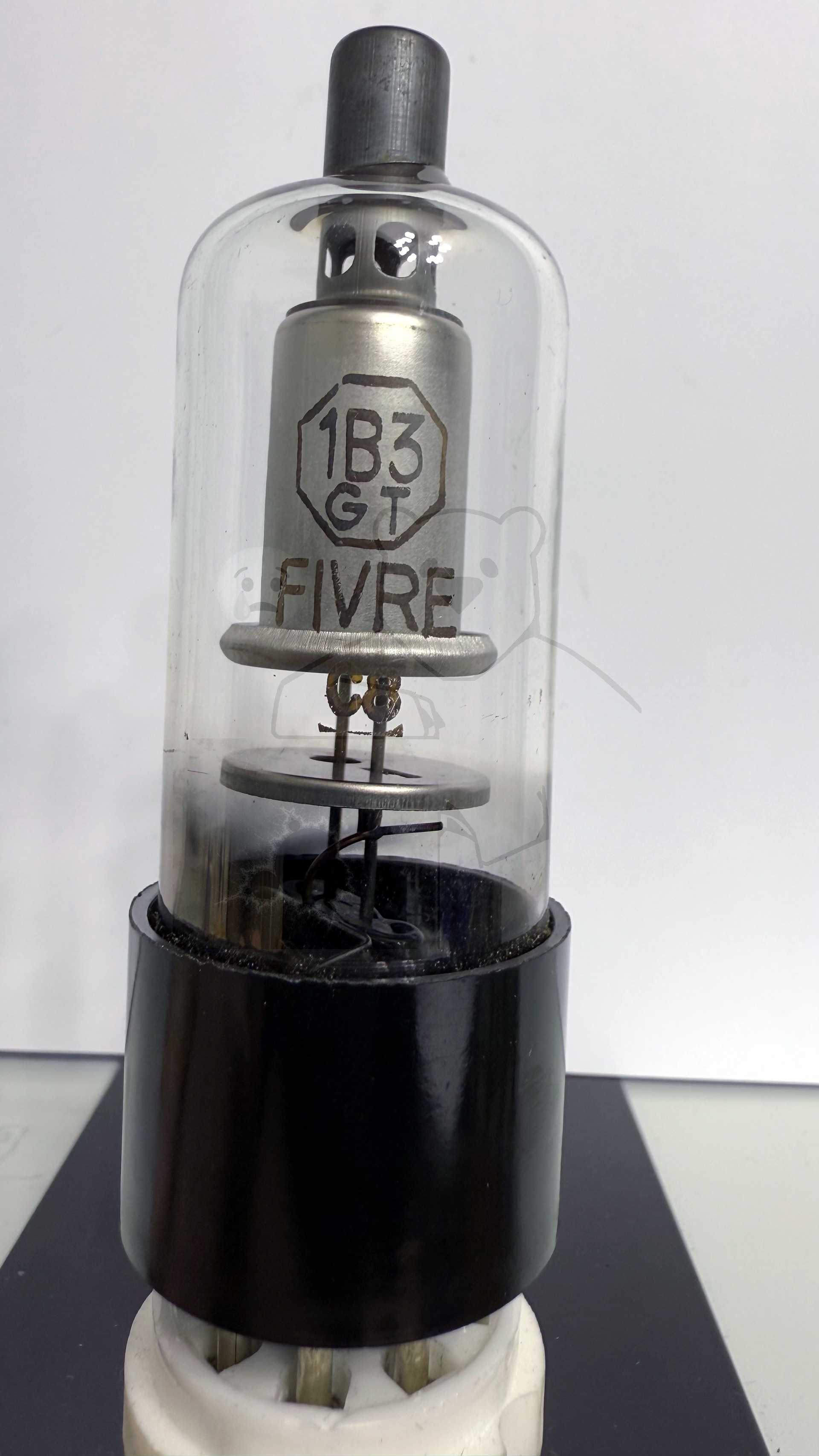

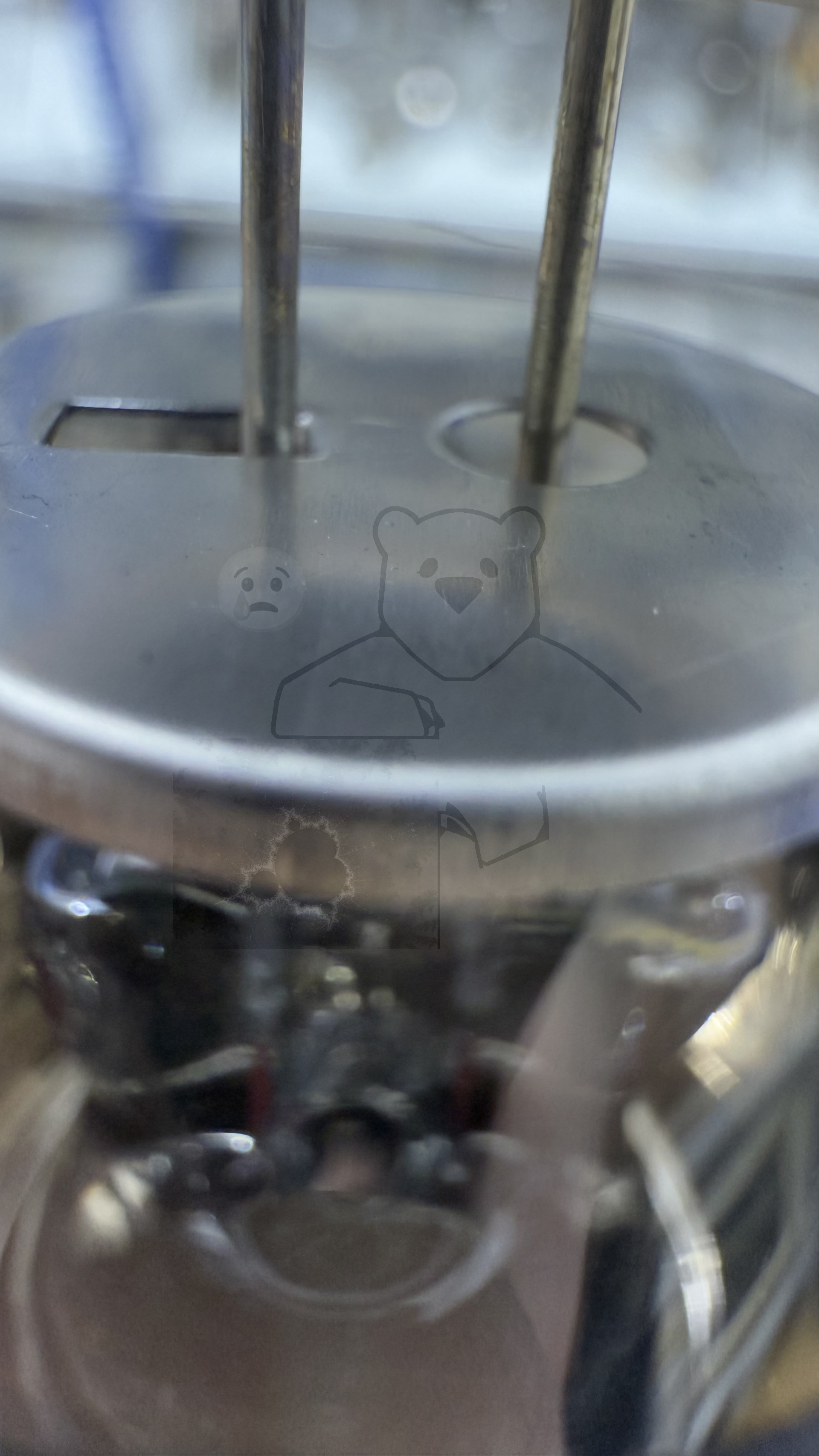

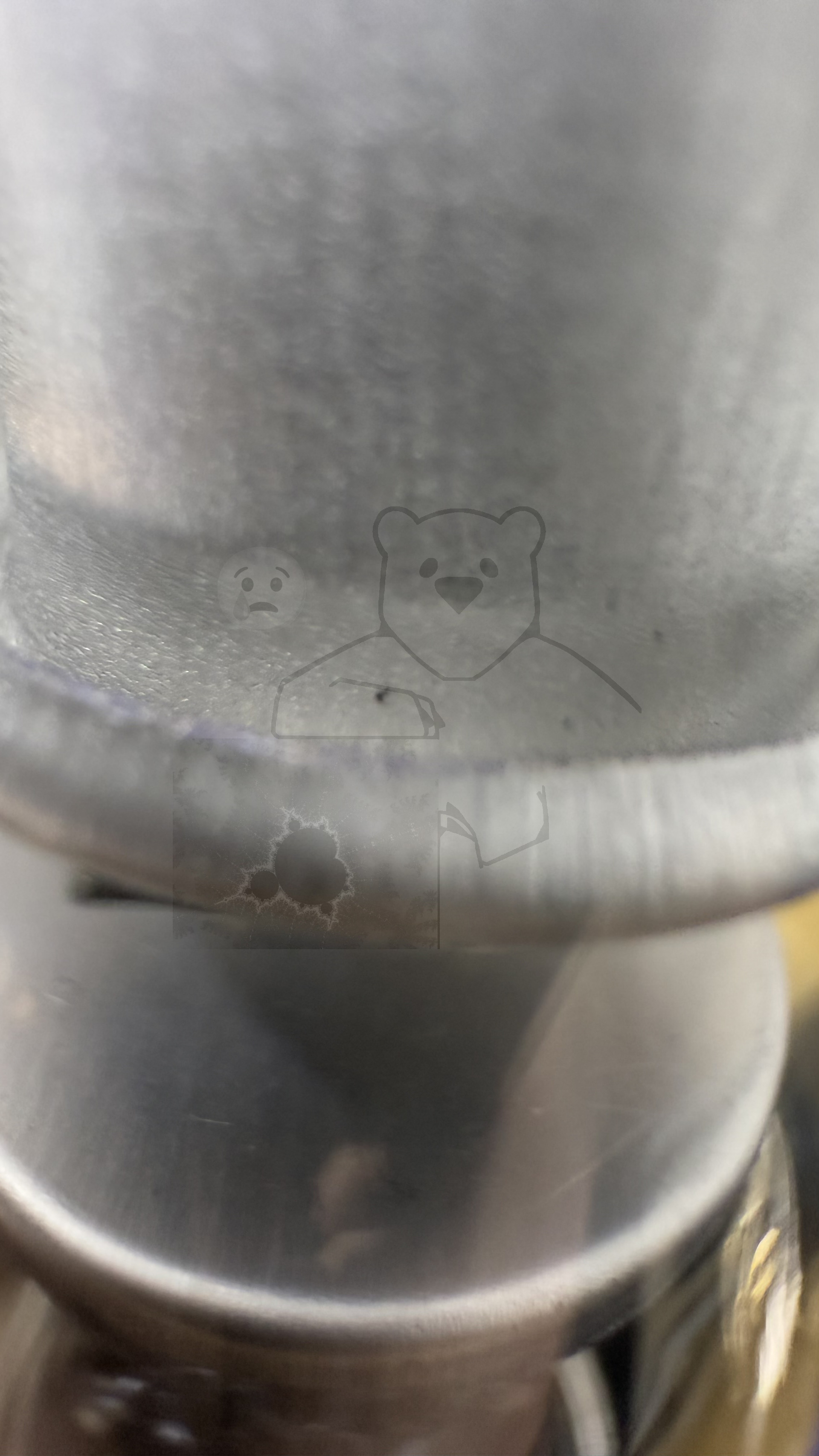

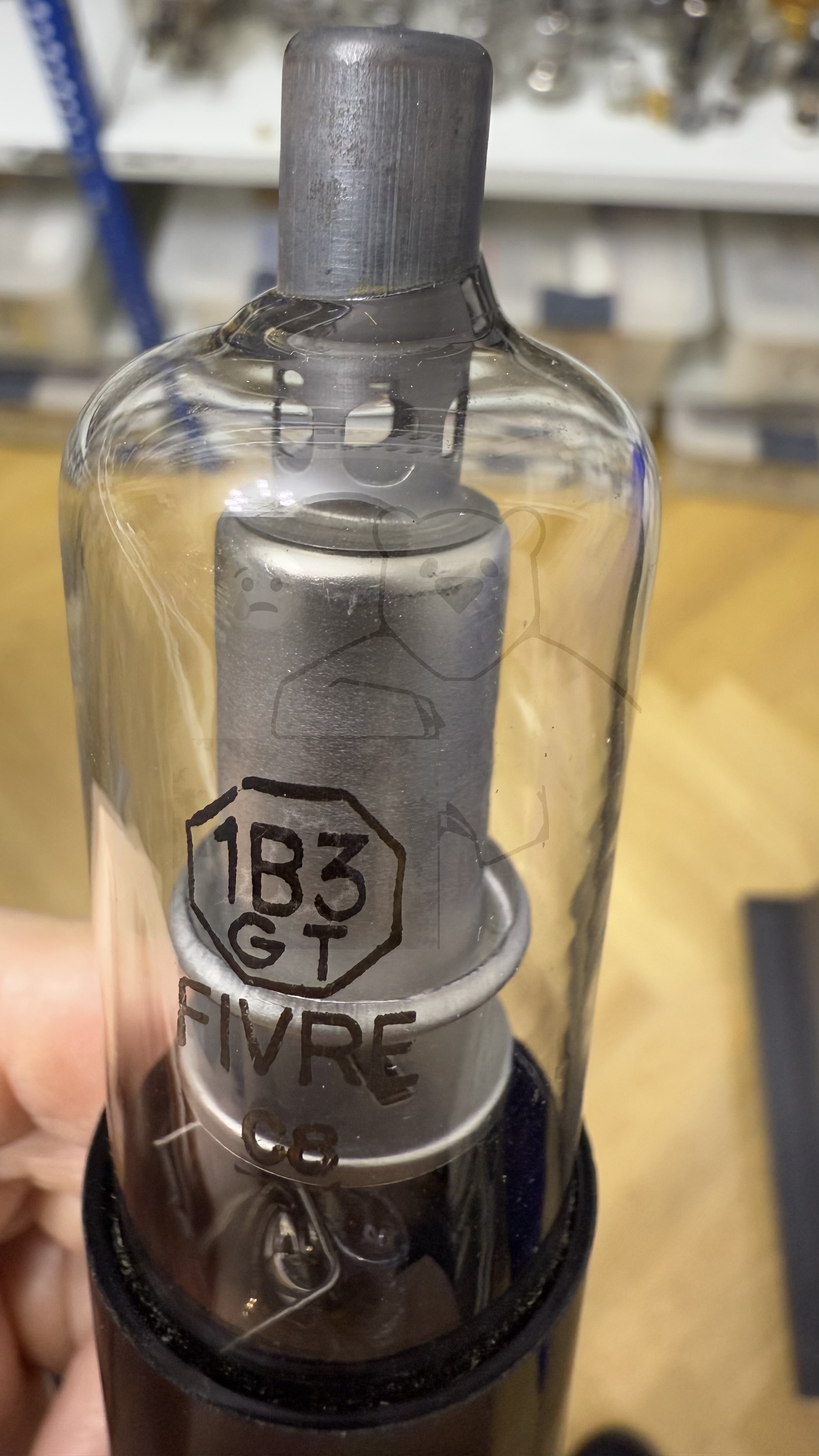

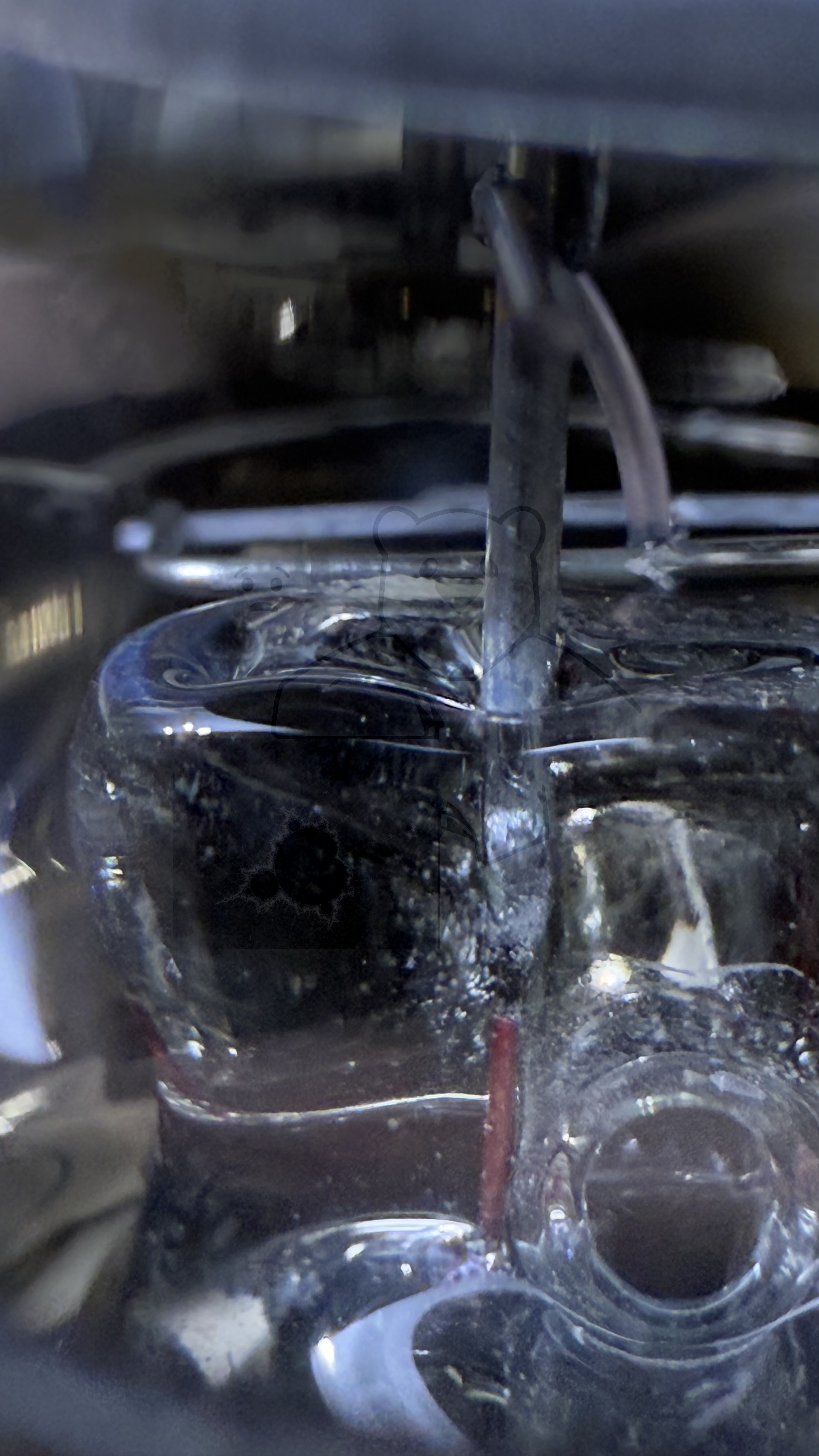

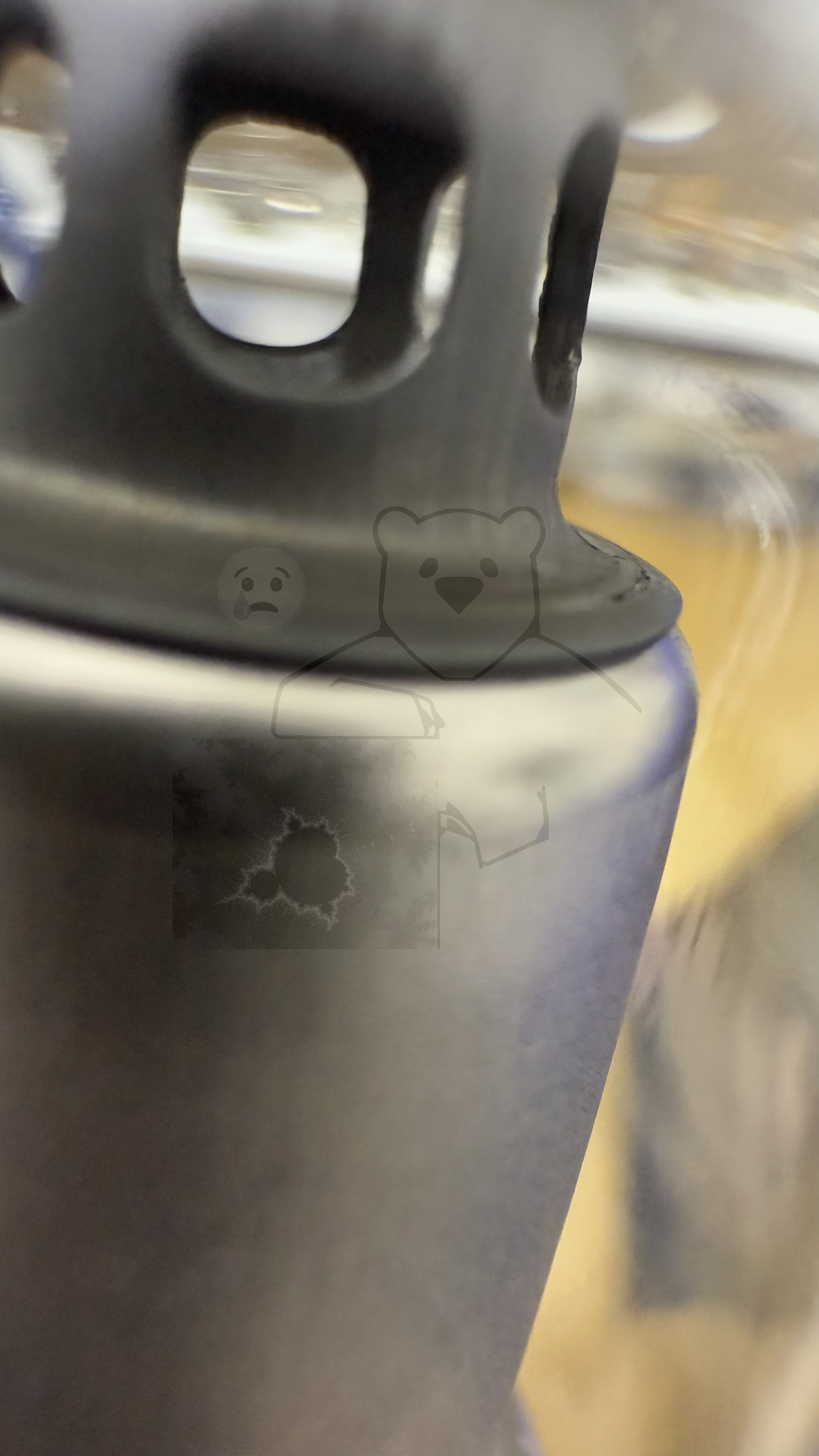

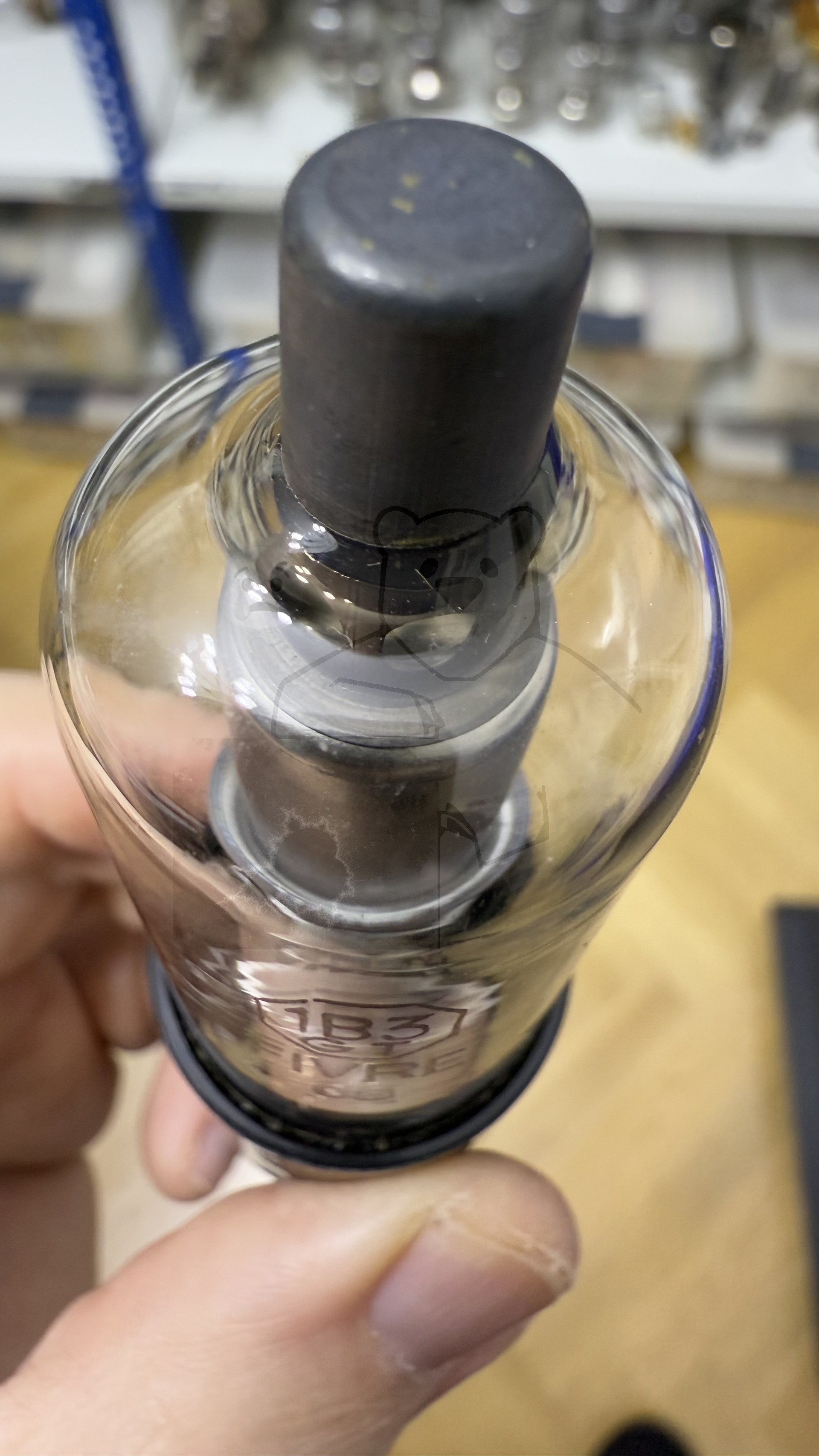

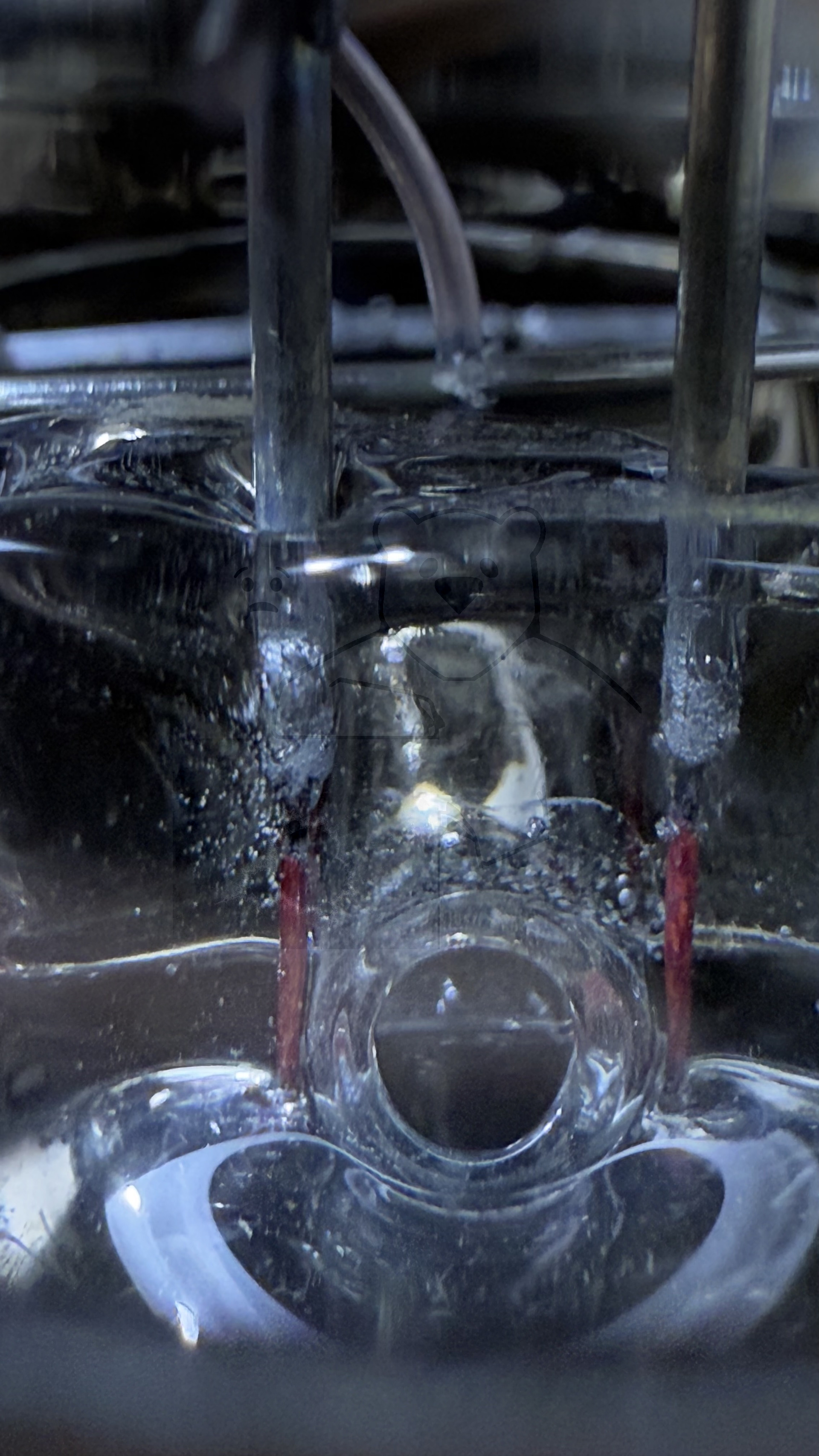

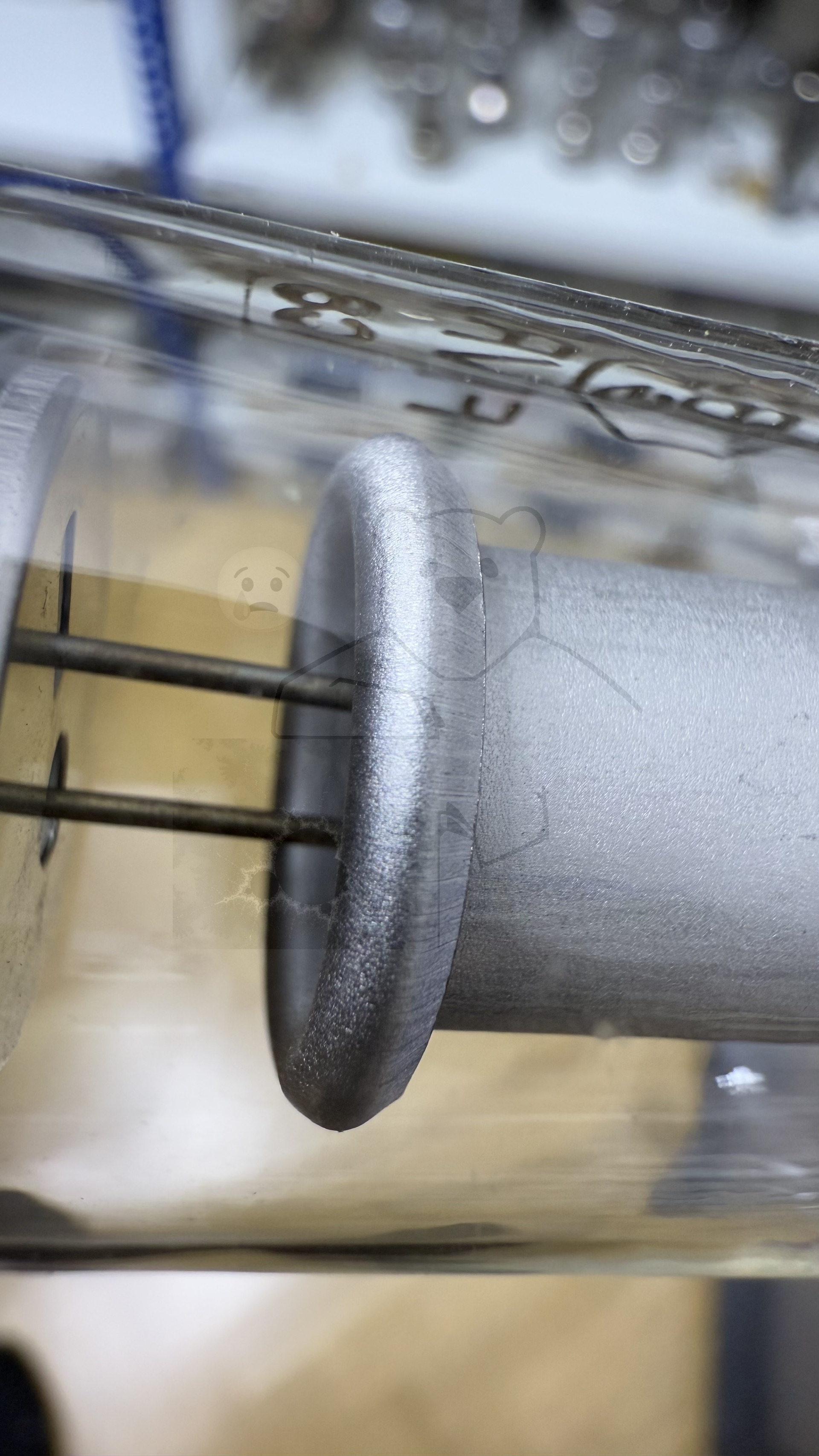

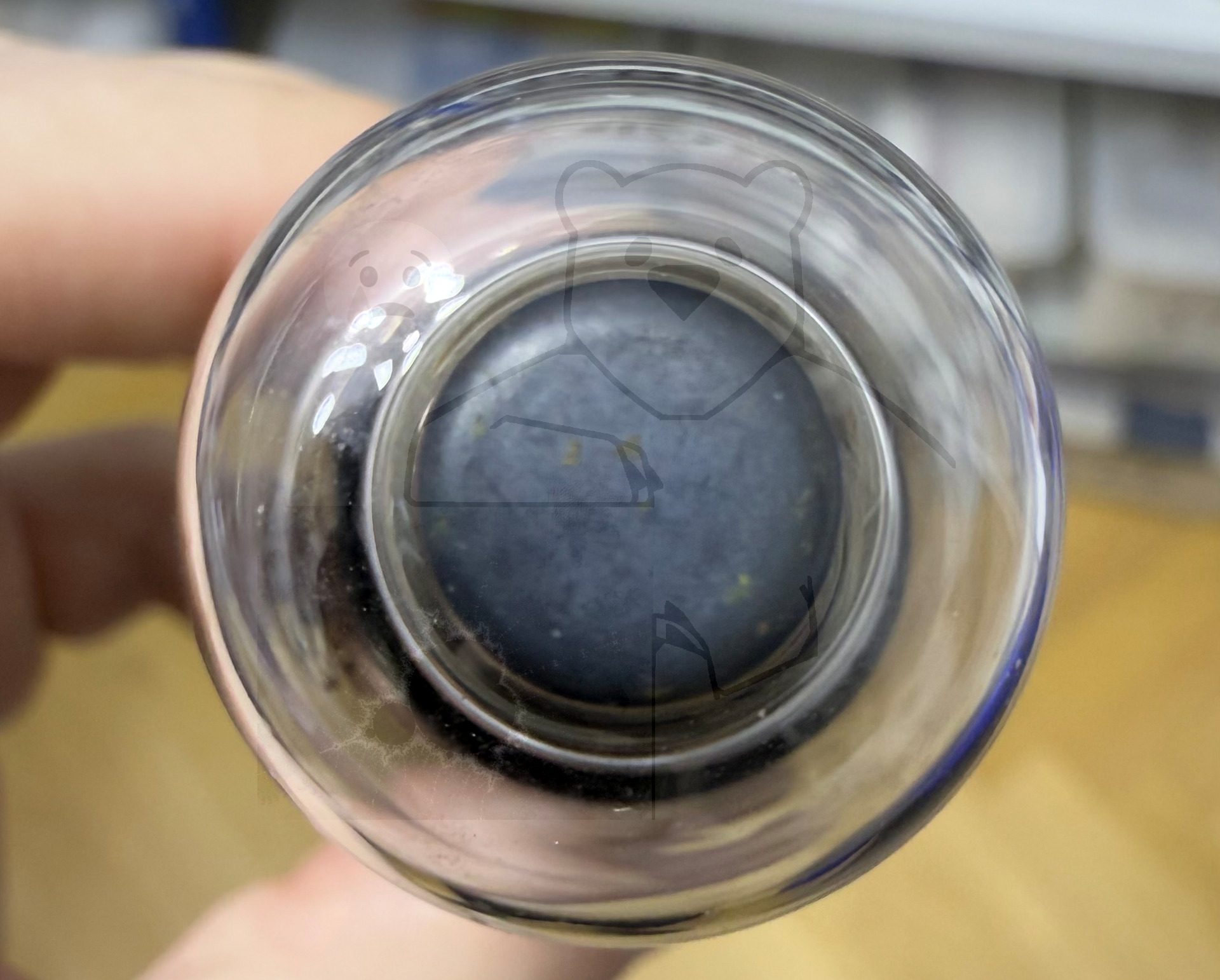

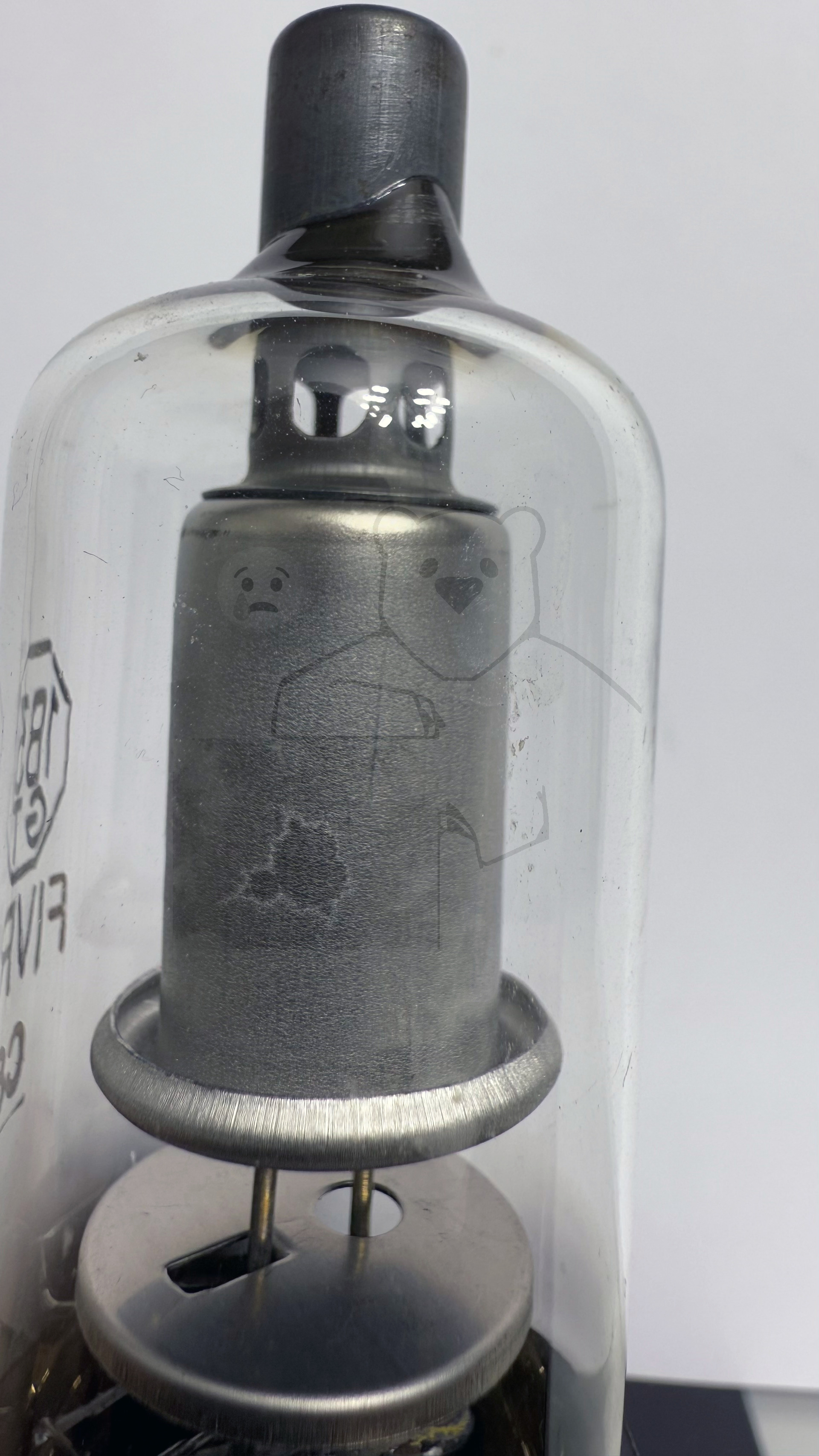

Daten und Bilder der Röhre: 1B3GT

🔎 Beschreibung der Röhre: 1B3GT Inventarnummer: 07991

Name	→ 1B3GT
Vergleichsname	→ 1G3GT 1G3GTA → 1Ц7С DY30
Hersteller	→ Fivre
Heizspannung (Volt)	1,25
Heizstrom (Ampère)	0,2
Art der Heizung	Direkt

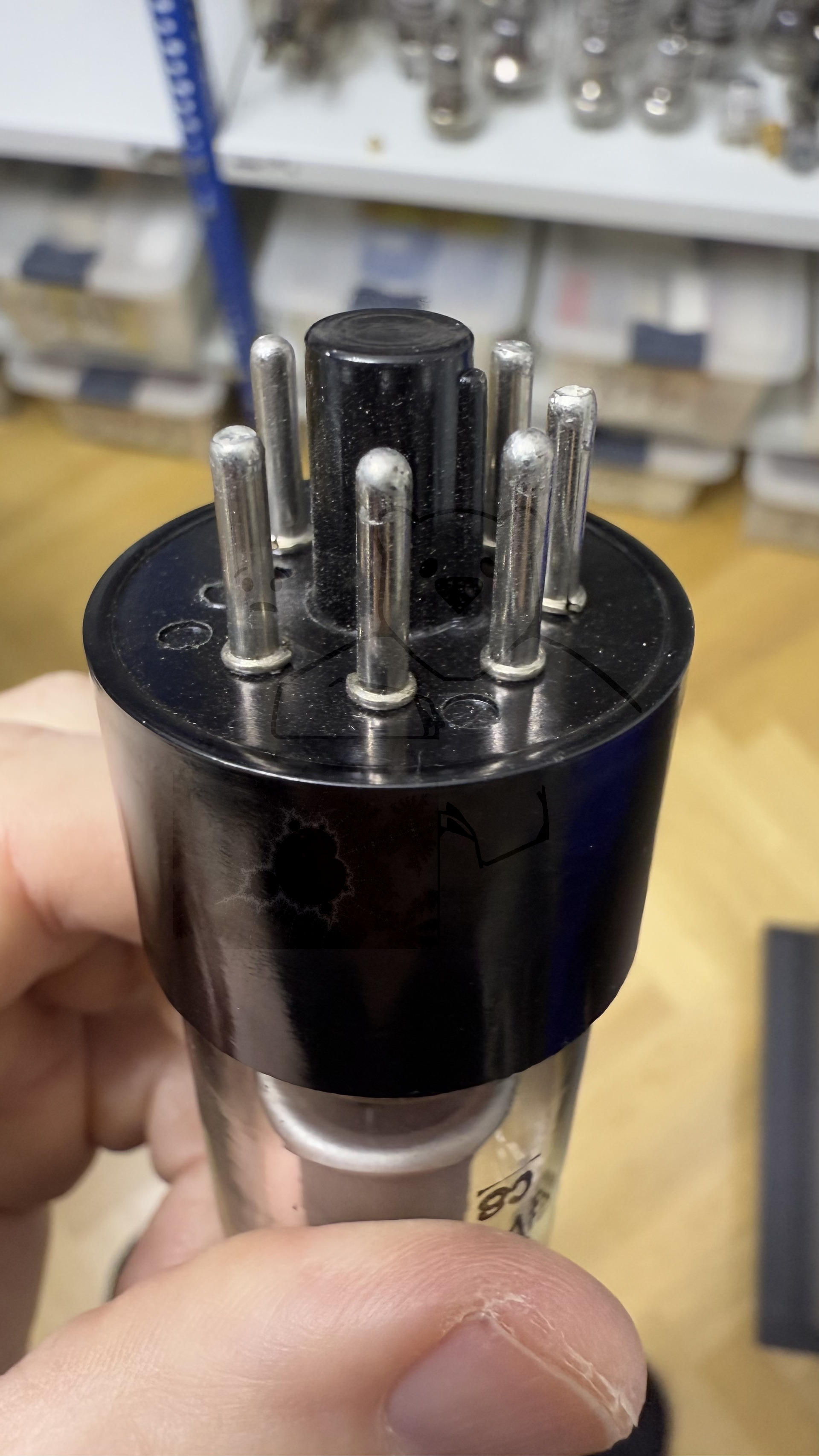

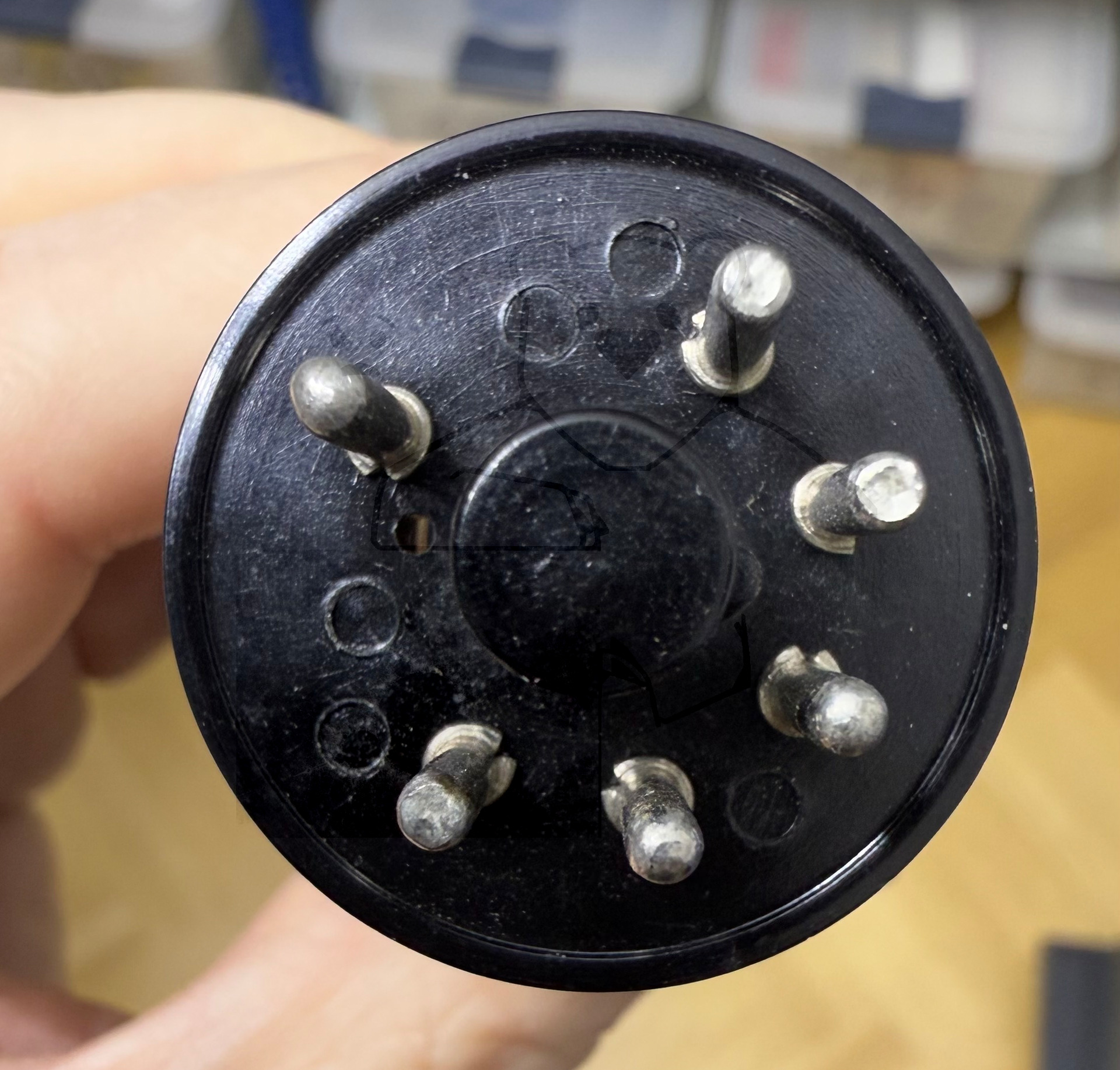

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp

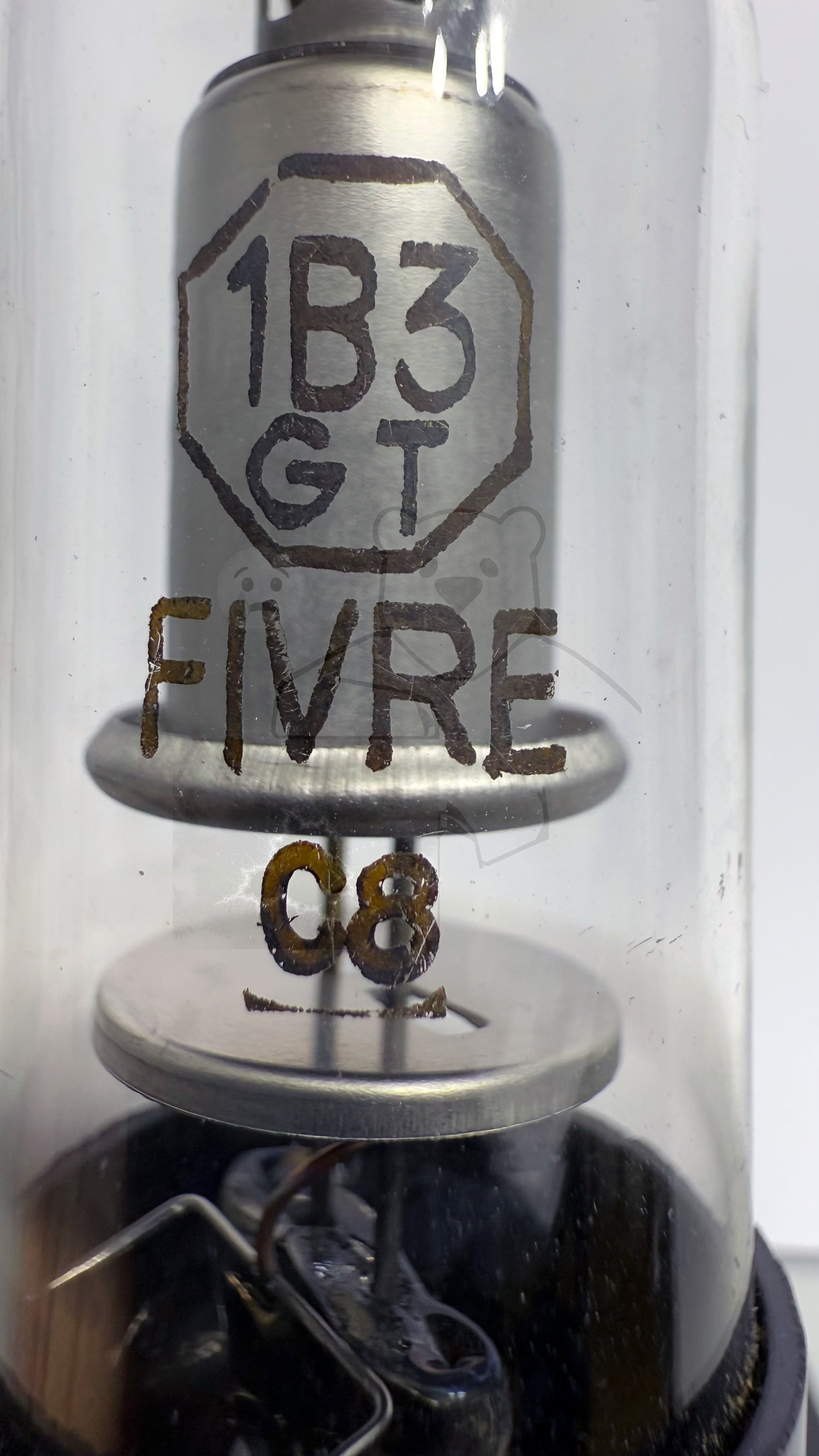

Informationen	C8
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S130

🔎 Beschreibung der Systeme für die Röhre: 1B3GT

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

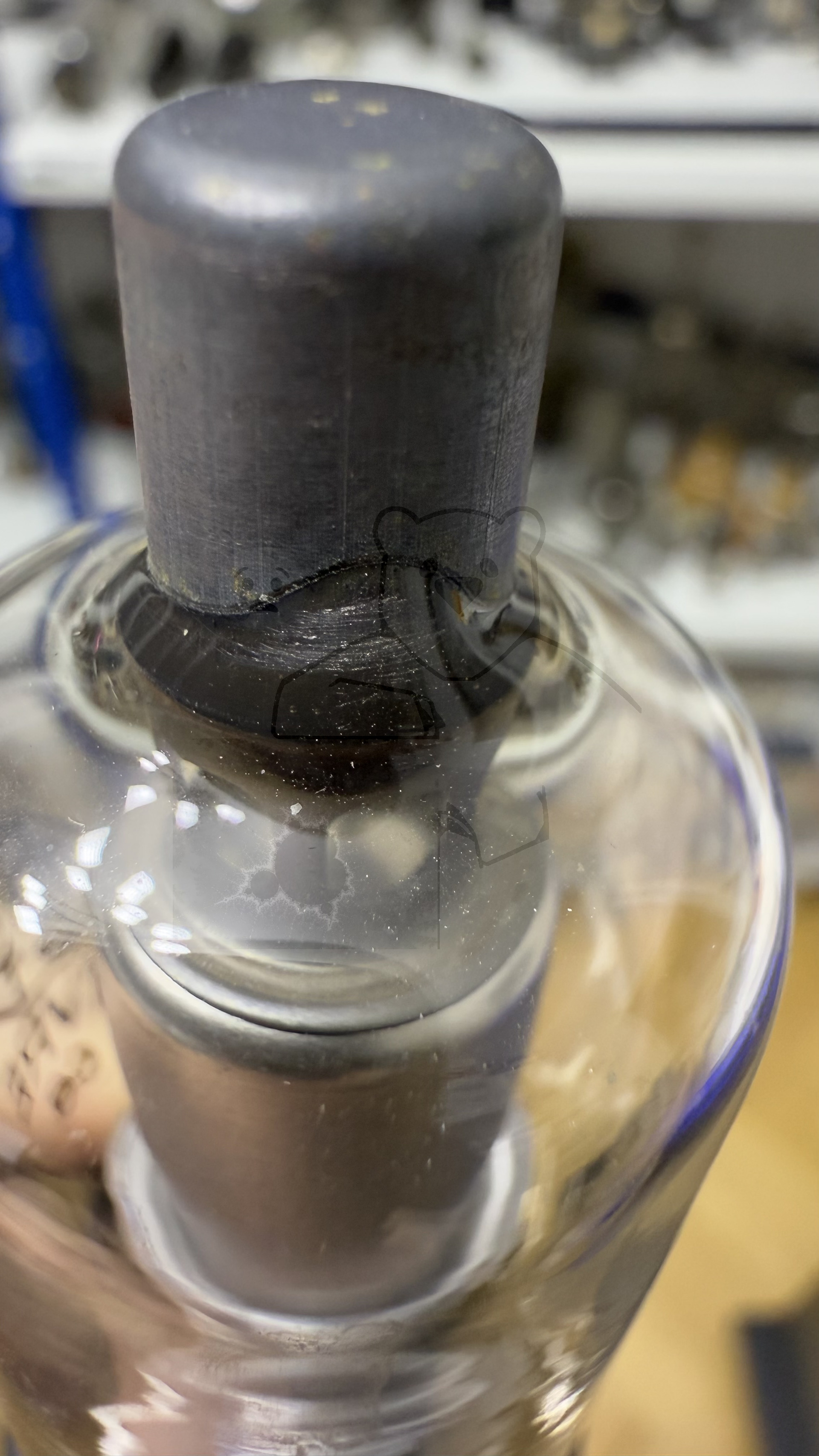

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1B3GT

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 1B3GT
Datenblatt 1B3GT General Electric [www.tubedata.info].pdf (187 kB)
Datenblatt 1B3GT RCA [www.tubedata.info].pdf (87 kB)
Datenblatt 1B3GT Tung-Sol [www.tubedata.info].pdf (98 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
