đ Beschreibung der Röhre: C3m Inventarnummer: 07981
| Name | â C3m |
| Vergleichsname | |
| Hersteller | â Lorenz |
| Heizspannung (Volt) | 20 |
| Heizstrom (AmpĂšre) | 0,125 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Loktal, 8pol. â Liste aller Röhren mit: Loktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 221 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S130 |
đ Beschreibung der Systeme fĂŒr die Röhre: C3m
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | 4 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 7 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der C3m
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: C3m
Datenblatt C3m Philips Version 1 [www.tubedata.info].pdf (864 kB)
Datenblatt C3m Philips Version 2.pdf (939 kB)
Datenblatt C3m Siemens [www.tubedata.info].pdf (734 kB)
Datenblatt C3m Telefunken [www.tubedata.info].pdf (366 kB)
Pruefkarte C3m - Funke W19 Roehrenpruefer.pdf (136 kB)
Pruefkarte C3m - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: C3m

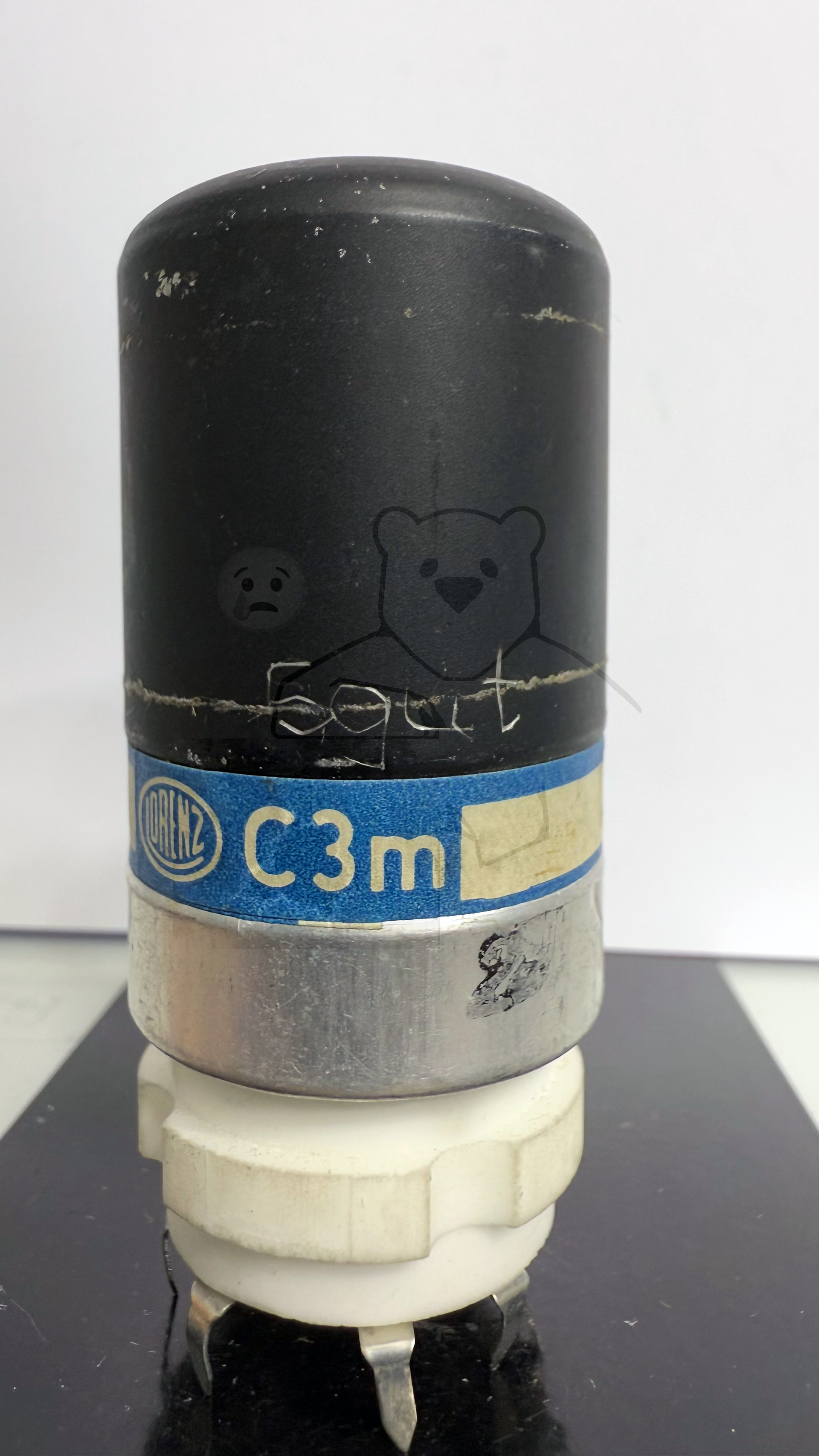

Röhre C3m #7981 Bild 1

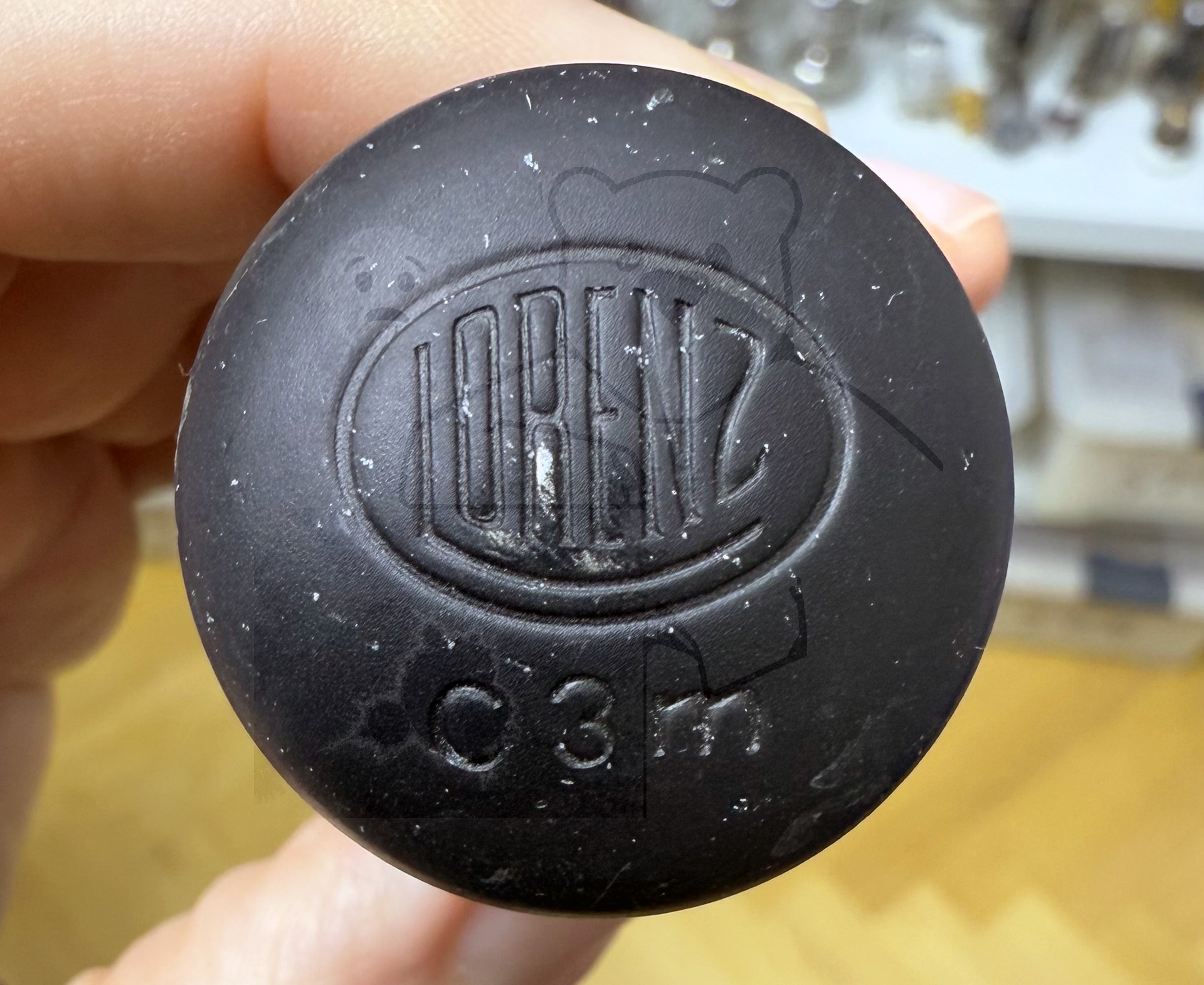

Röhre C3m #7981 Bild 2

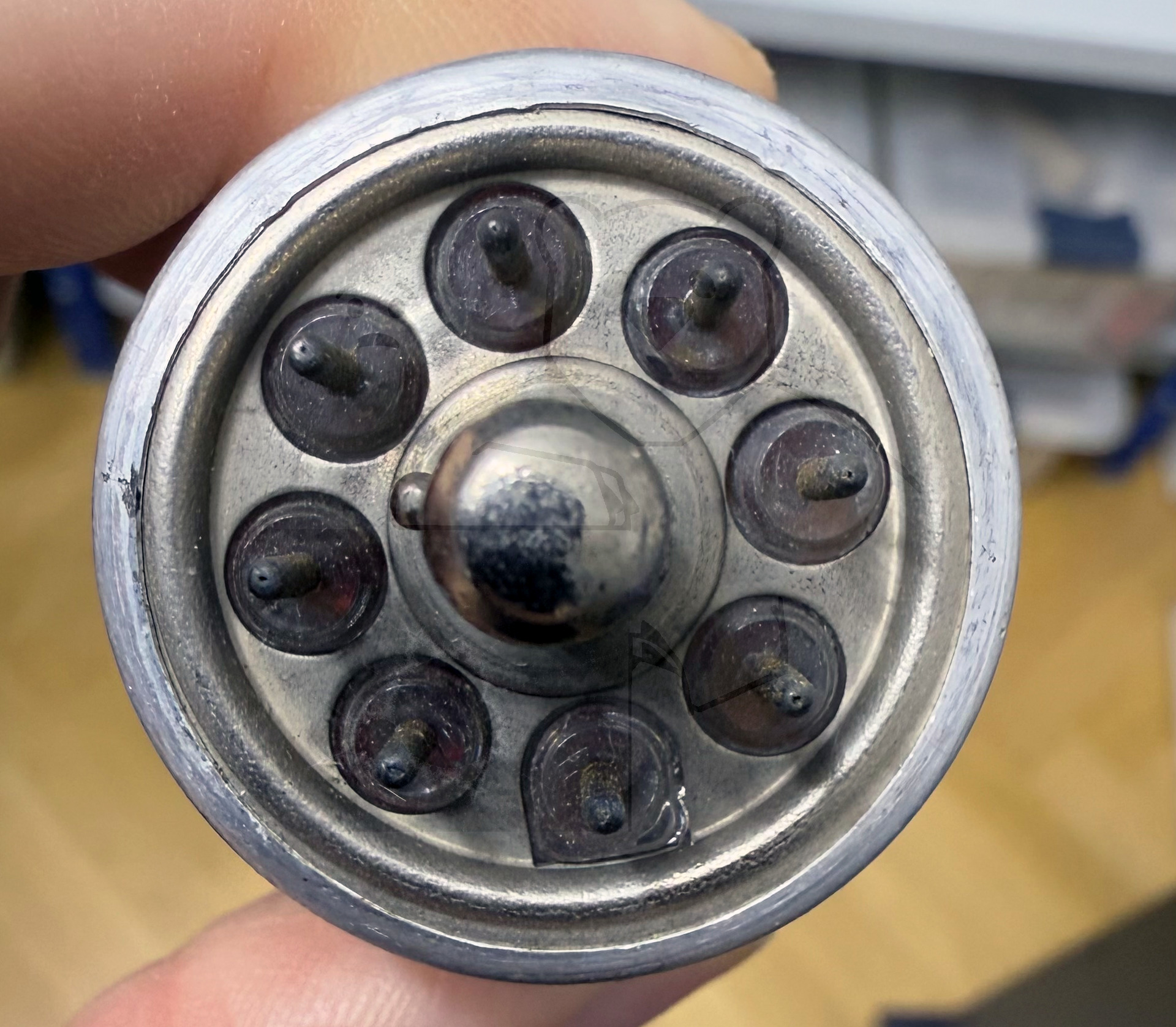

Röhre C3m #7981 Bild 3
