đ Beschreibung der Röhre: EAF801 Inventarnummer: 07966
| Name | â EAF801 |
| Vergleichsname | 6GJ7 â ECF801 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 383 |
| Ătz- Produktionscode | S22 â 5H |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S131 |
đ Beschreibung der Systeme fĂŒr die Röhre: EAF801
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 2 | |
| Gitter 2 | 1 | |
| Gitter 3 | 9 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
â Demodulator, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EAF801
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EAF801
Datenblatt EAF801 Telefunken [www.tubedata.info].pdf (728 kB)
Datenblatt EAF801 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (823 kB)
Pruefkarte EAF801 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (123 kB)
Pruefkarte EAF801 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (108 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EAF801
Röhre EAF801 #7966 Bild 1

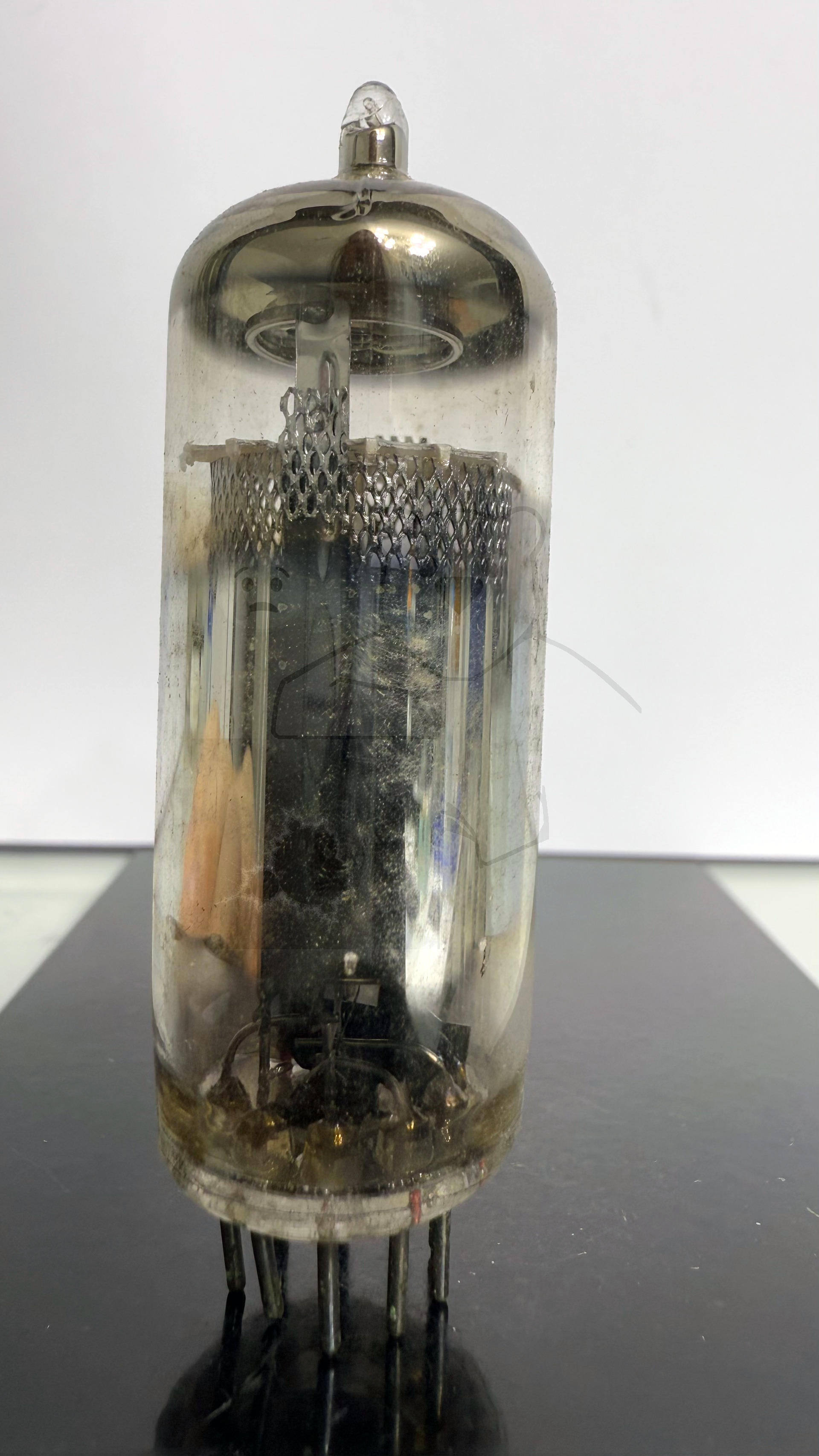

Röhre EAF801 #7966 Bild 2

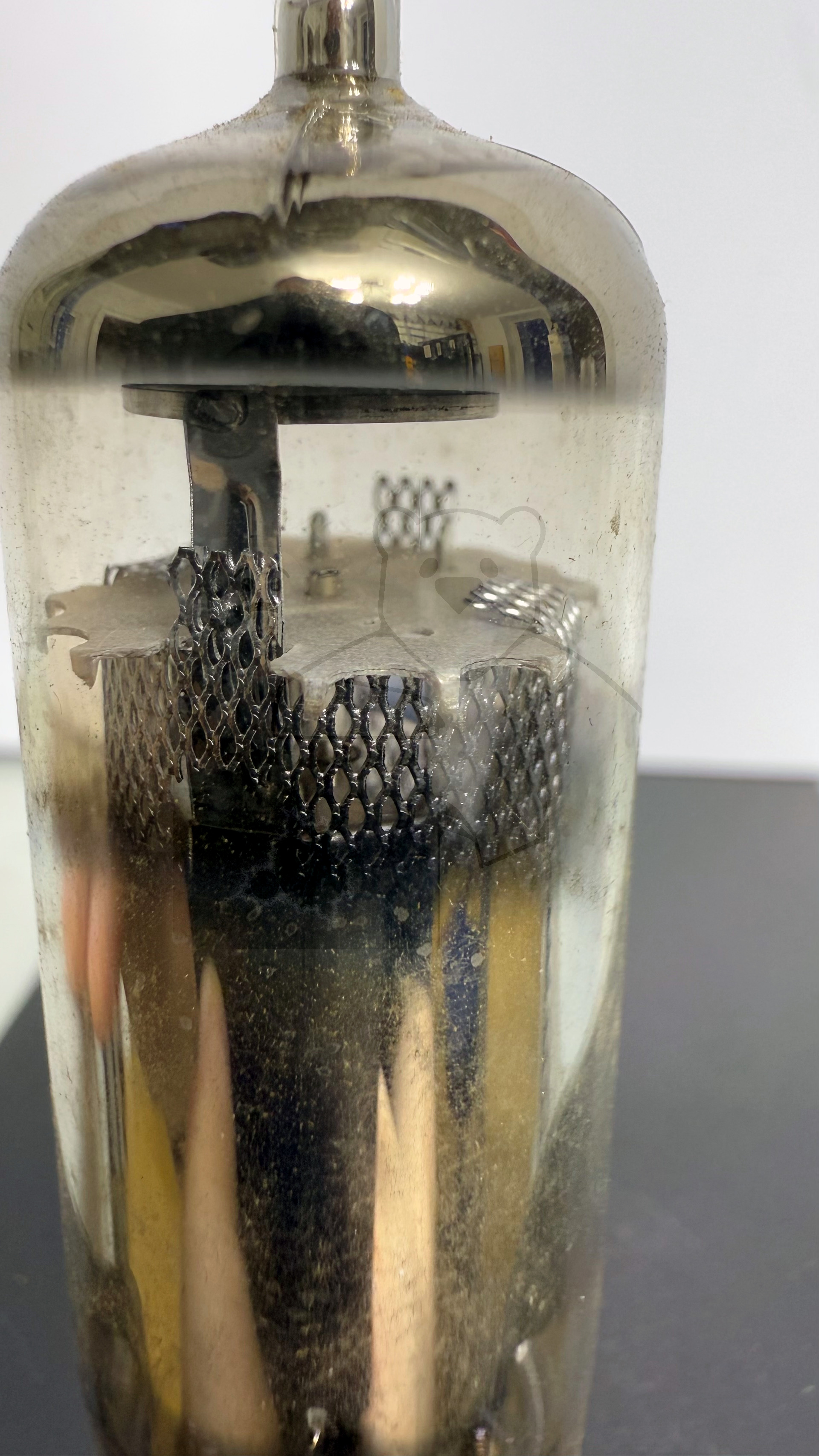

Röhre EAF801 #7966 Bild 3
Röhre EAF801 #7966 Bild 4
