Daten und Bilder der Röhre: 6BD7

🔎 Beschreibung der Röhre: 6BD7 Inventarnummer: 07950

Name	→ 6BD7
Vergleichsname	→ EBC81
Hersteller	→ Miniwatt (Australia)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,23
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen	Markiert mit '1/2' H41
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S131

🔎 Beschreibung der Systeme für die Röhre: 6BD7

	System 1	System 2
Kathode	3	3
Gitter 1	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2		8
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

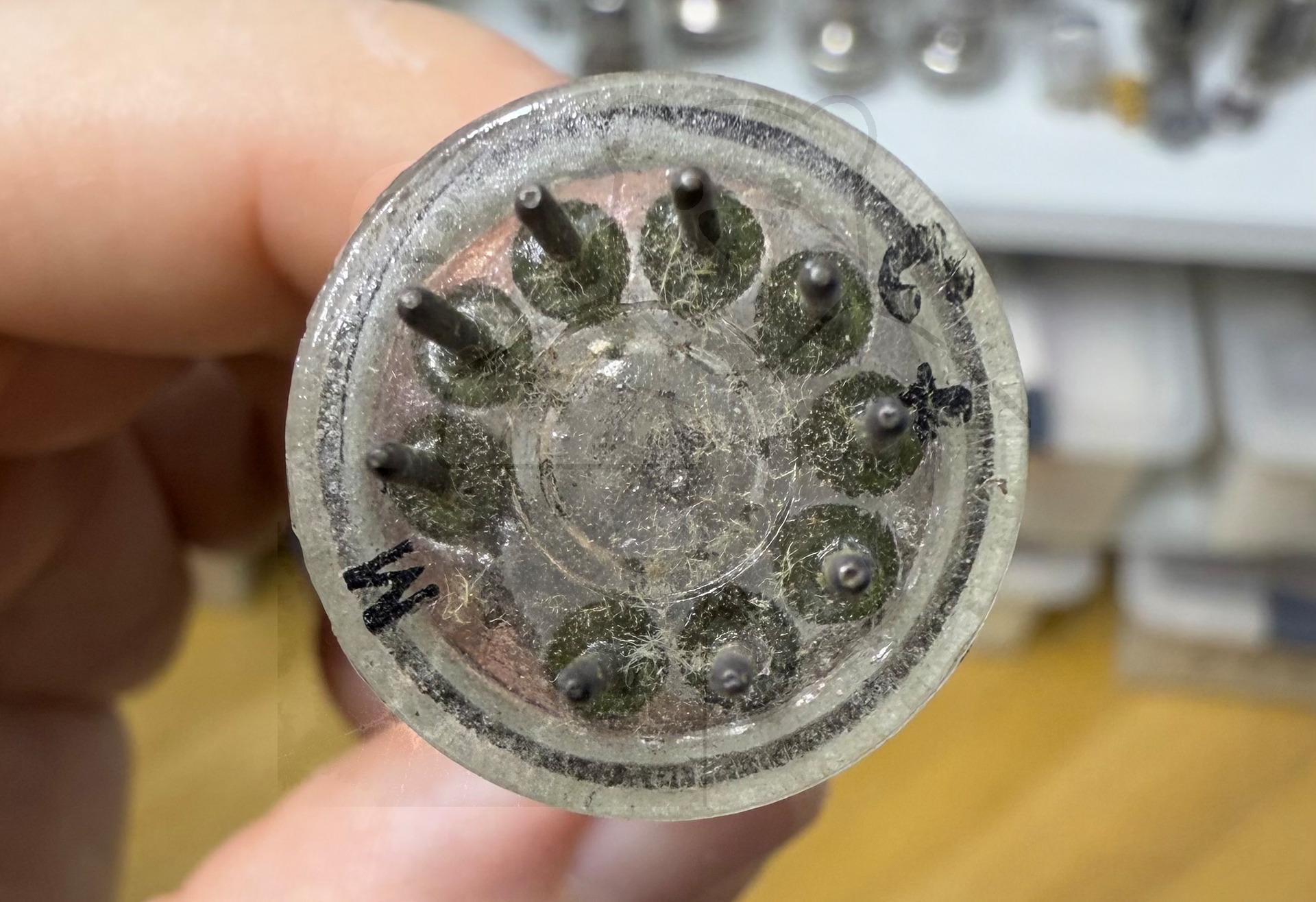

🔎 Sockelschaltung der 6BD7

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6BD7
Datenblatt 6BD7 Philips [www.tubedata.info].pdf (188 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
