Daten und Bilder der Röhre: DY86

🔎 Beschreibung der Röhre: DY86 Inventarnummer: 07911

Name	→ DY86
Vergleichsname	1S2 1Z21P → 1Ц21П
Hersteller	→ Hoges
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,55
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Von der DY86 gibt es eine Variante mit chemisch behandeltem Kolben um elektrische Überschläge bei höhrerer Luftfeuchtigkeit zu vermindern. Dies ist die → DY87
Informationen
Kenn Nummer	7201E
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S130

🔎 Beschreibung der Systeme für die Röhre: DY86

	System 1
Kathode	1, 4, 6, 9
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DY86

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DY86
Datenblatt DY86 DY87 Philips [www.tubedata.info].pdf (94 kB)
Datenblatt DY86 Lamina [www.tubedata.info].pdf (462 kB)
Datenblatt DY86 Philips.pdf (127 kB)
Datenblatt DY86 RFT.pdf (122 kB)
Datenblatt DY86 Telefunken.pdf (63 kB)
Pruefkarte DY86 - Funke W19 Roehrenpruefer.pdf (141 kB)
Pruefkarte DY86 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: DY86

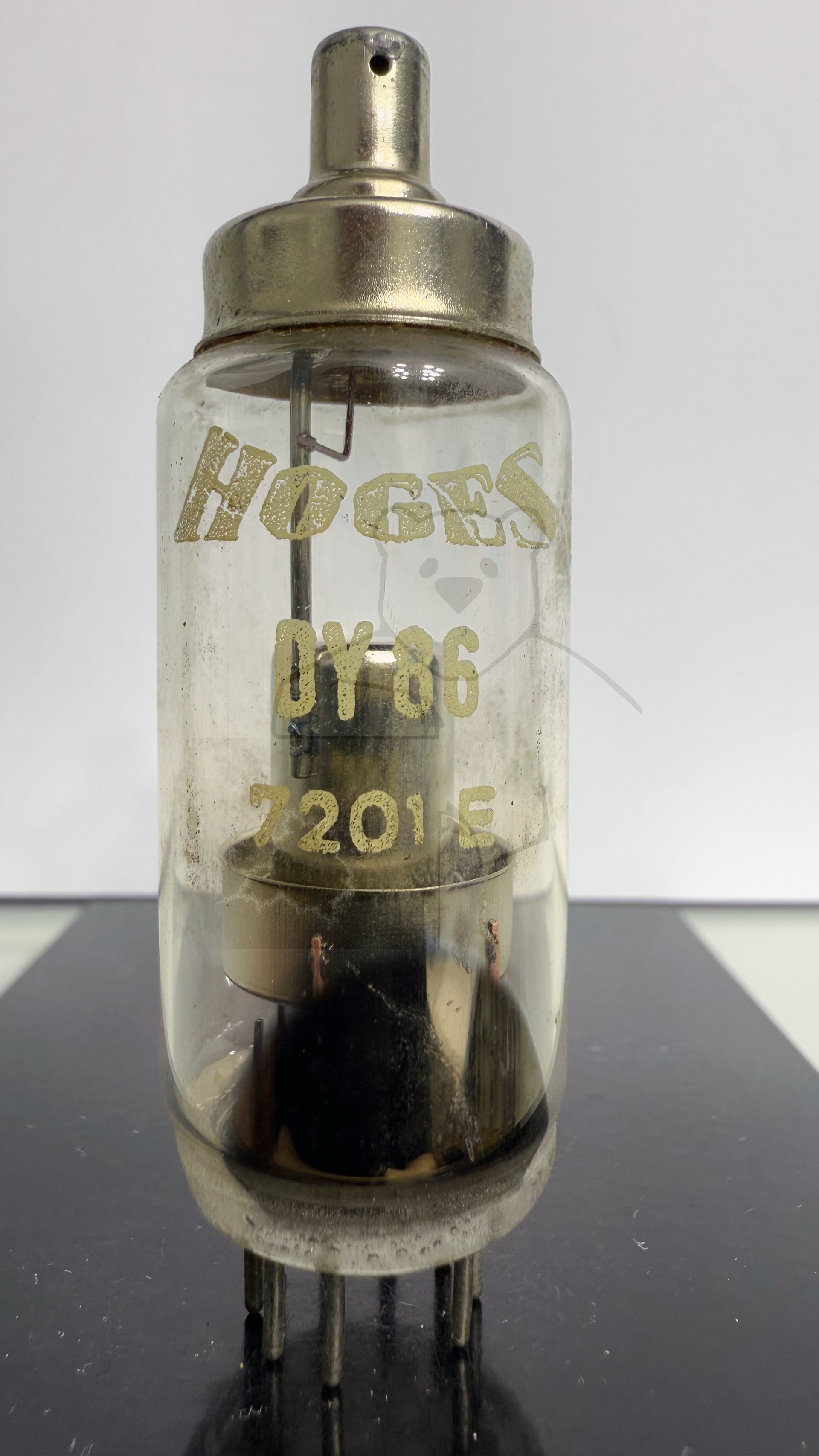

Röhre DY86 #7911 Bild 1

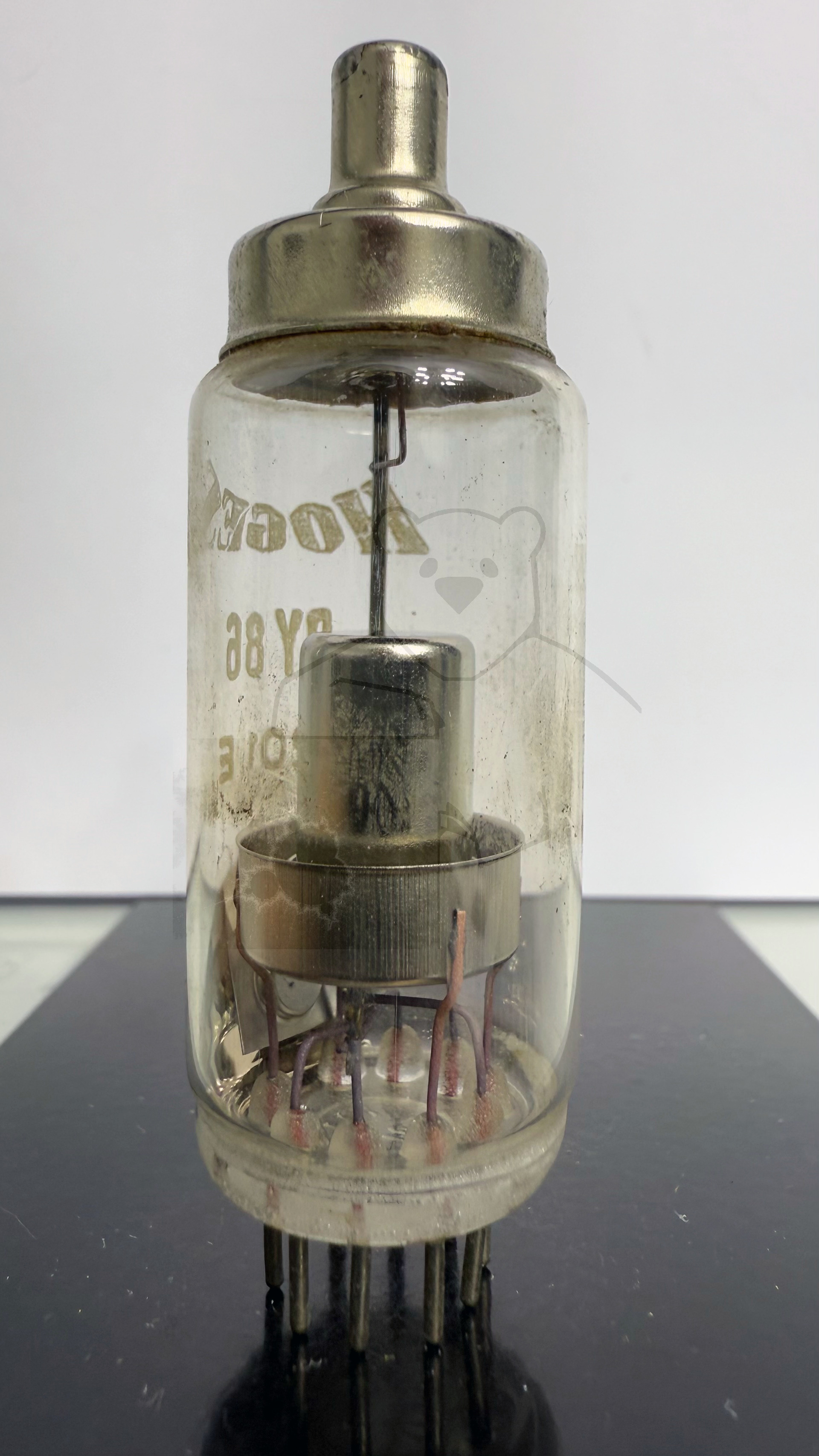

Röhre DY86 #7911 Bild 2

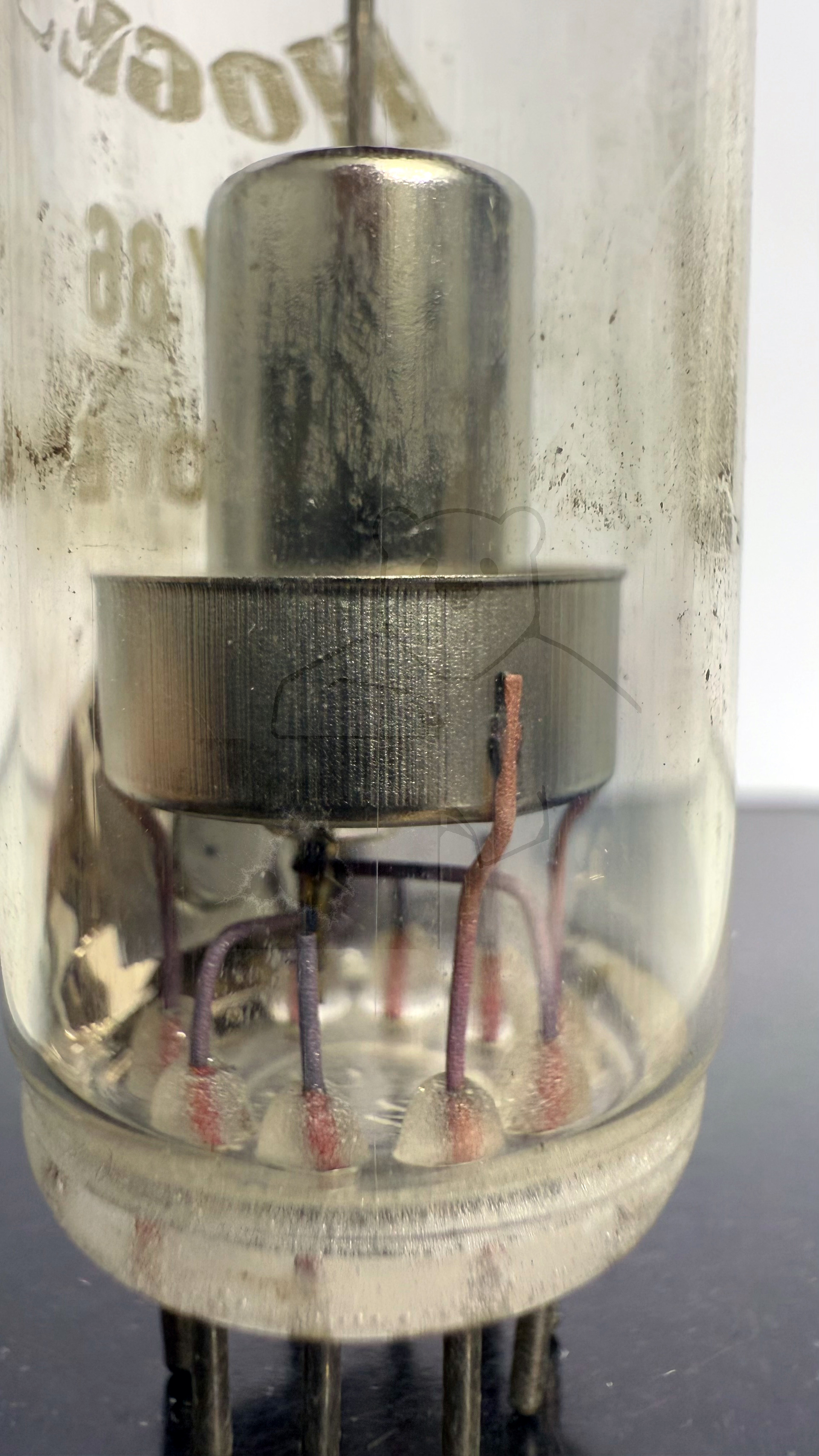

Röhre DY86 #7911 Bild 3

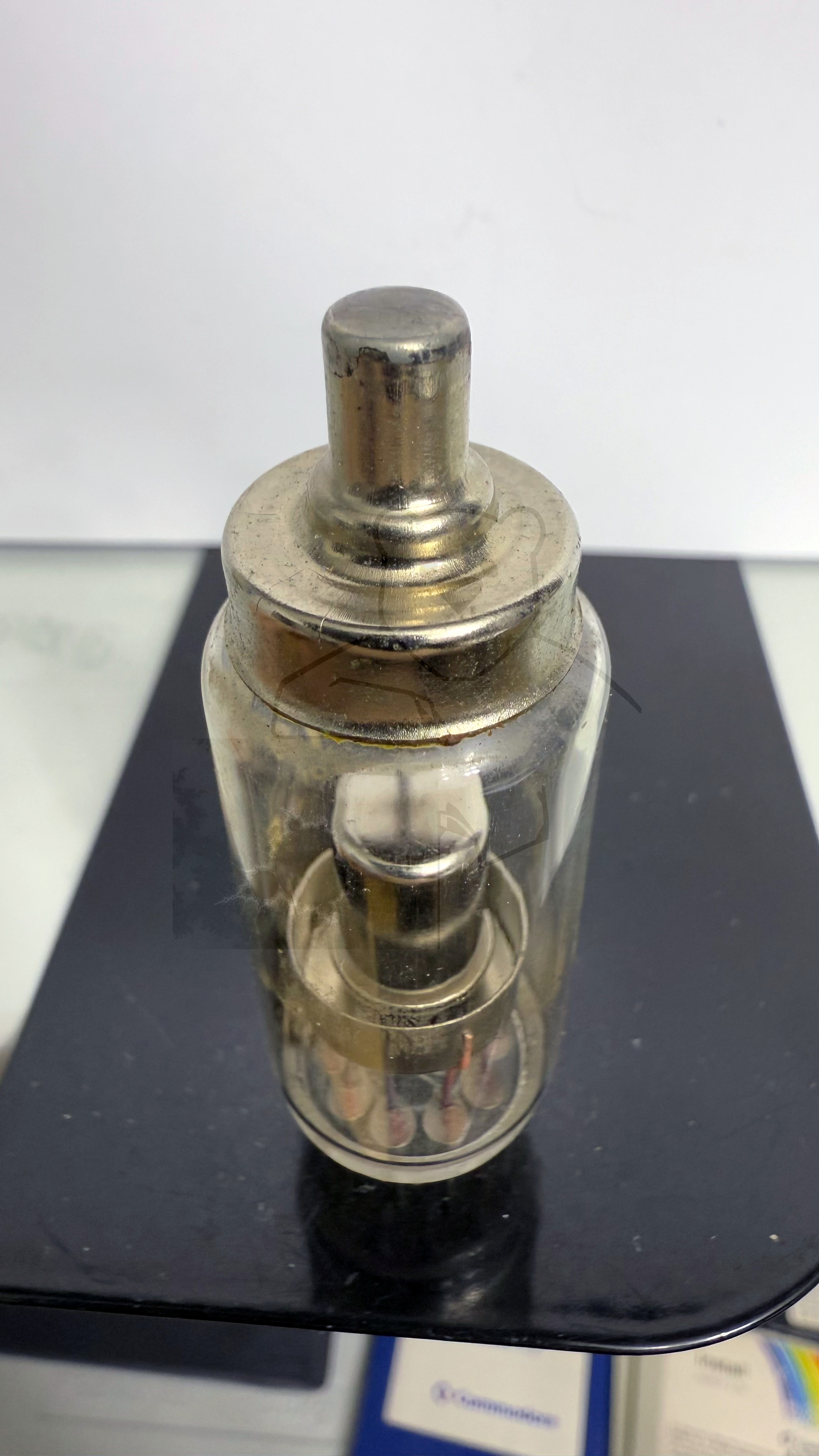

Röhre DY86 #7911 Bild 4
