đ Beschreibung der Röhre: 4G200 Inventarnummer: 07858
| Name | â 4G200 |
| Vergleichsname | â 1561 â G2004 G4200 PV200/600 PV4300 â RGN2004 |
| Hersteller | â TeKaDe |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | ggf. Luft gezogen |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L10a |
đ Beschreibung der Systeme fĂŒr die Röhre: 4G200
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 4G200
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ Bilder der Röhre: 4G200

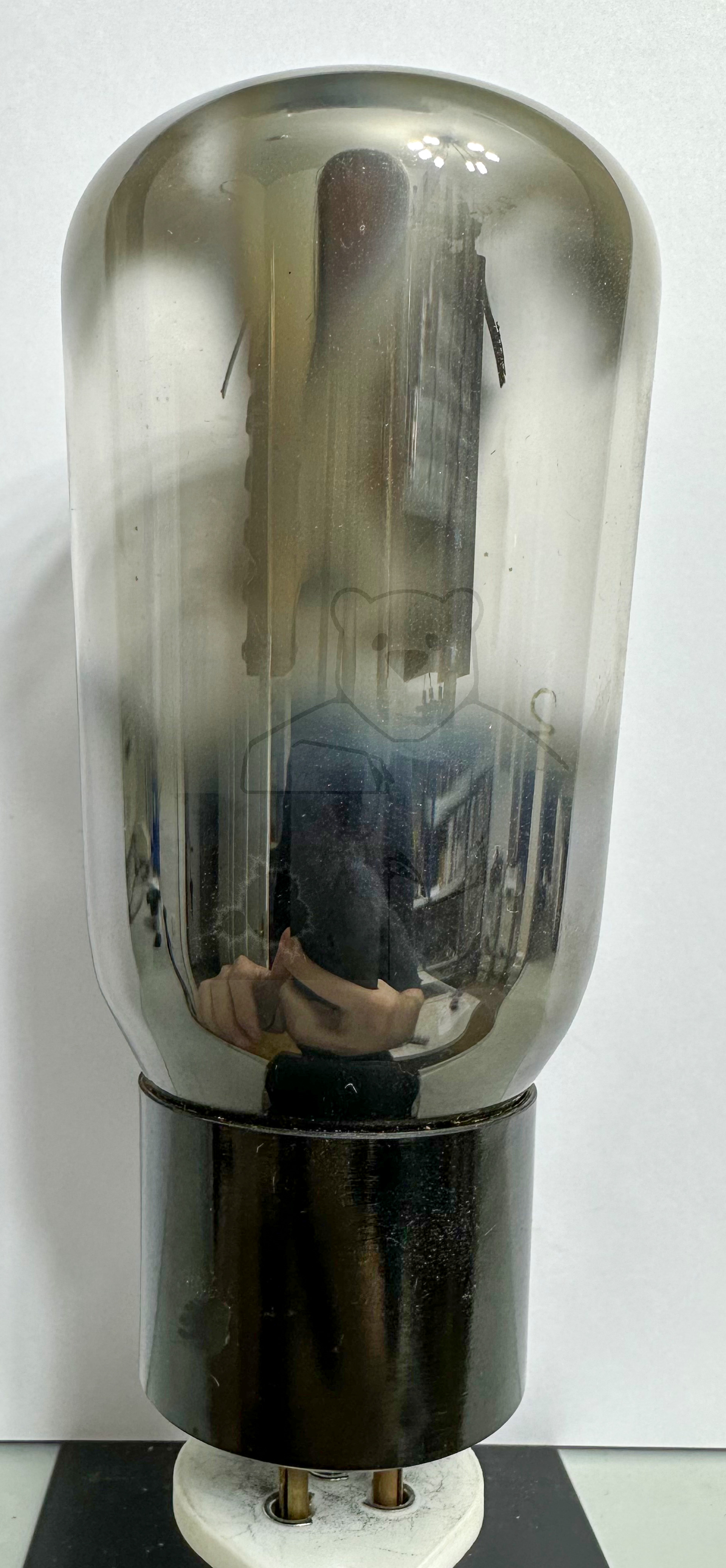

Röhre 4G200 #7858 Bild 1

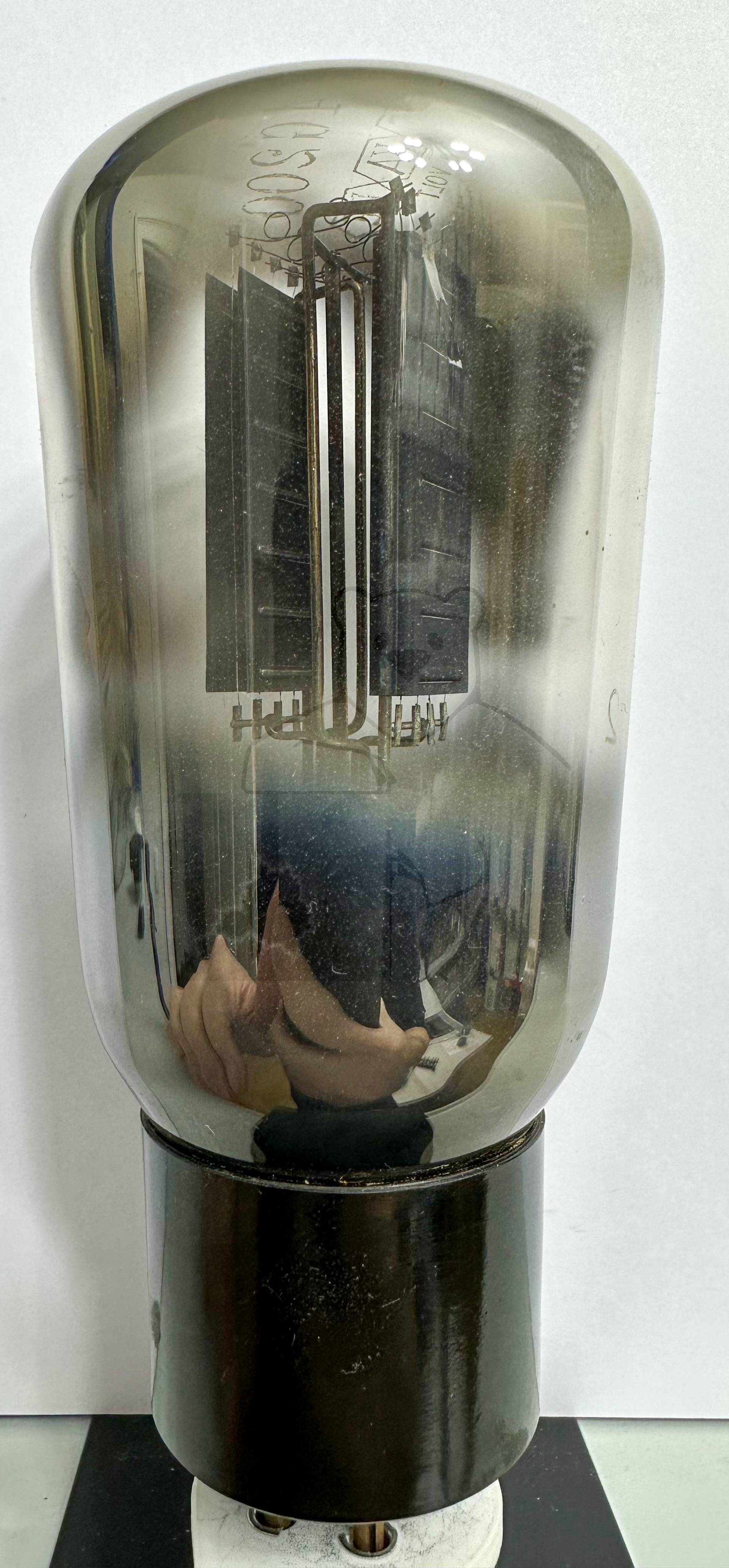

Röhre 4G200 #7858 Bild 2

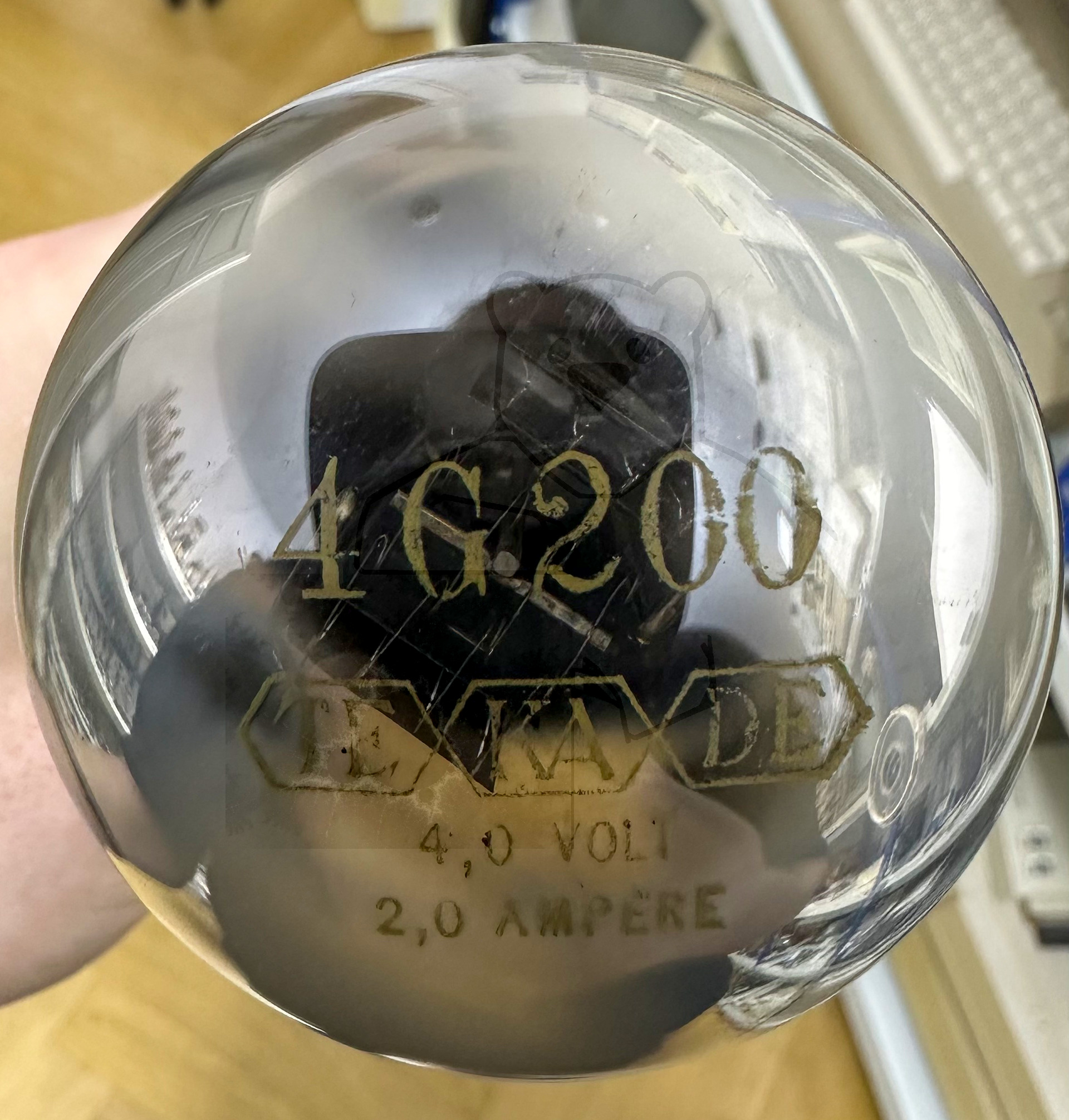

Röhre 4G200 #7858 Bild 3

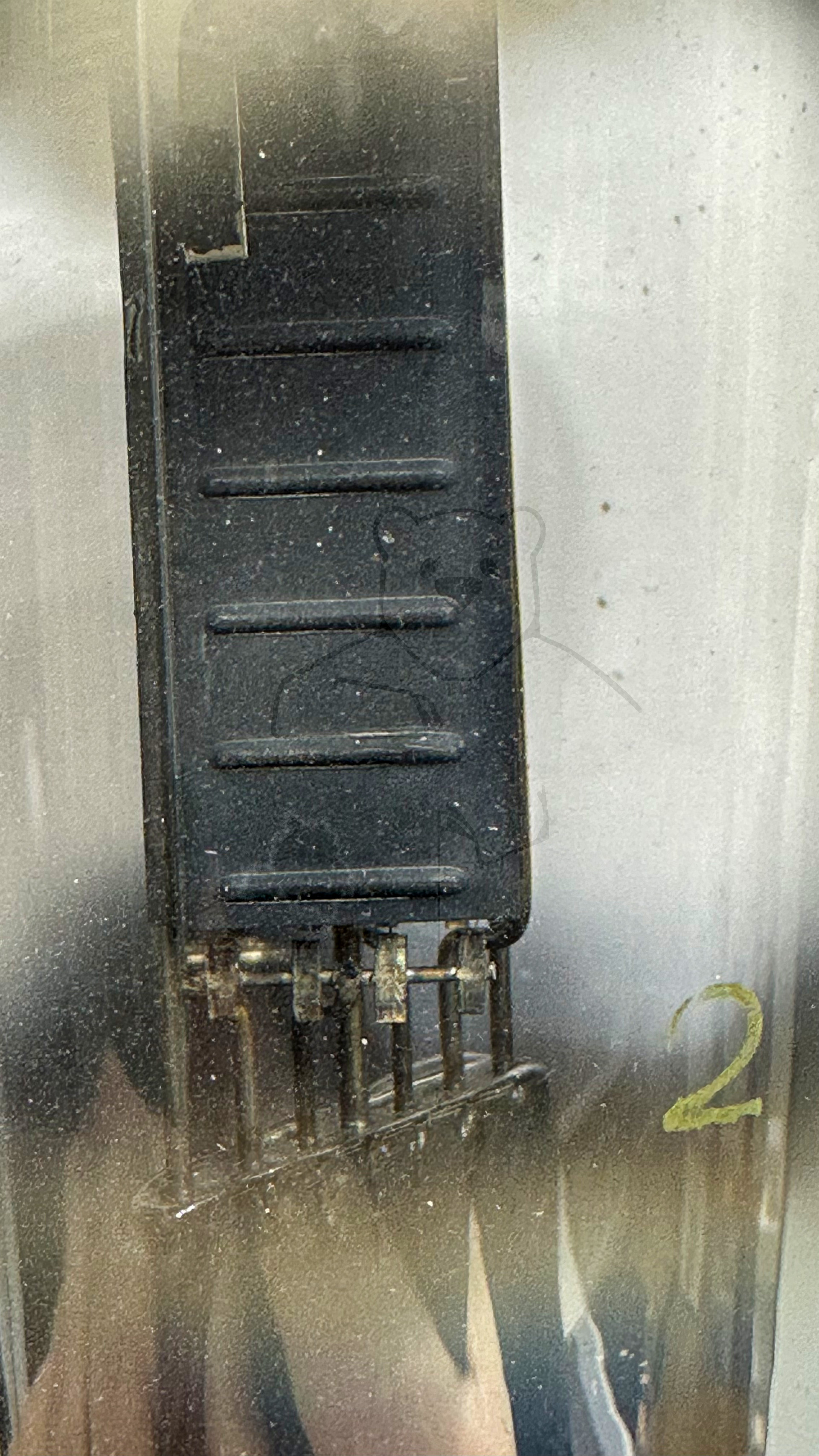

Röhre 4G200 #7858 Bild 4

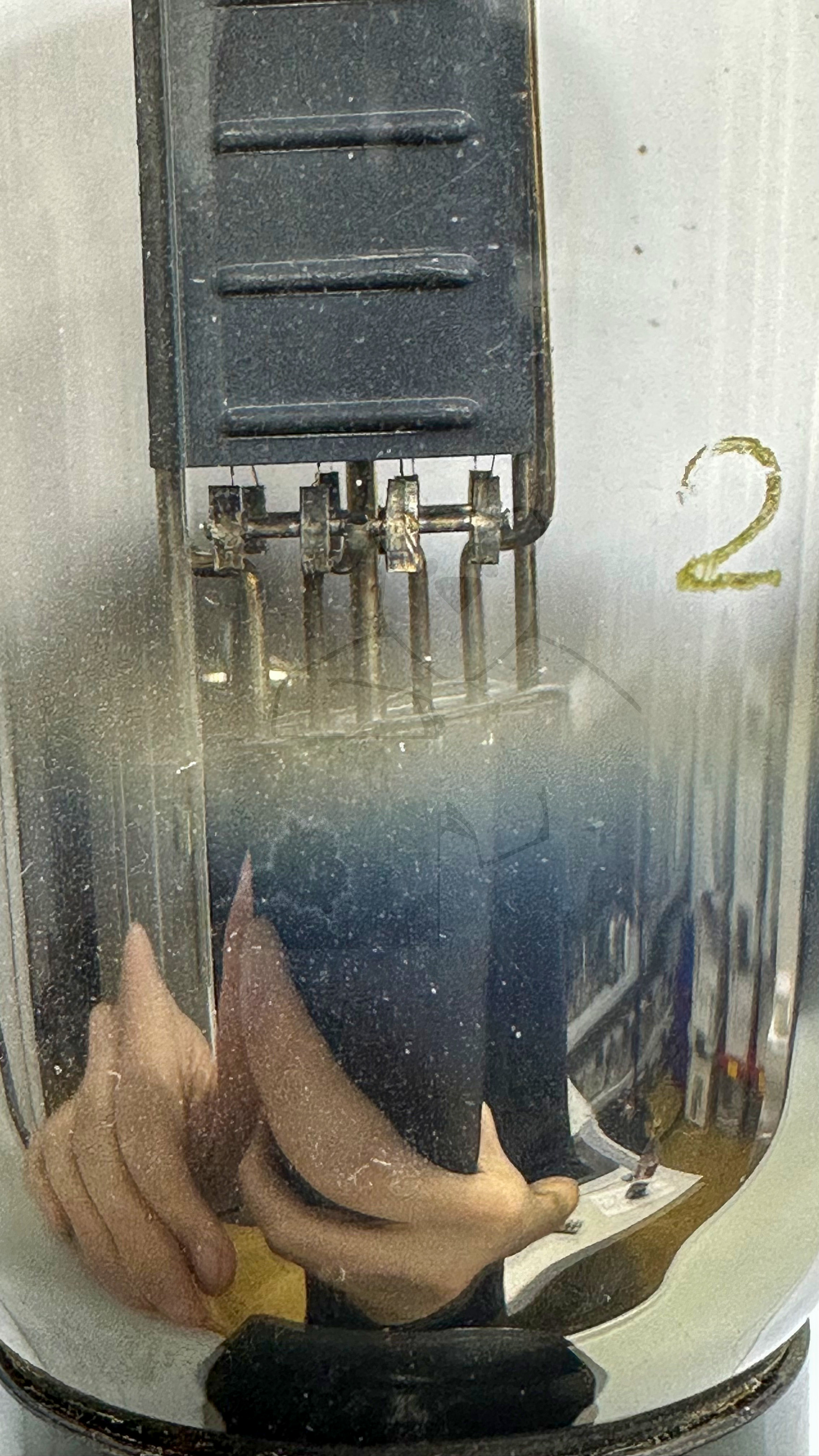

Röhre 4G200 #7858 Bild 5
