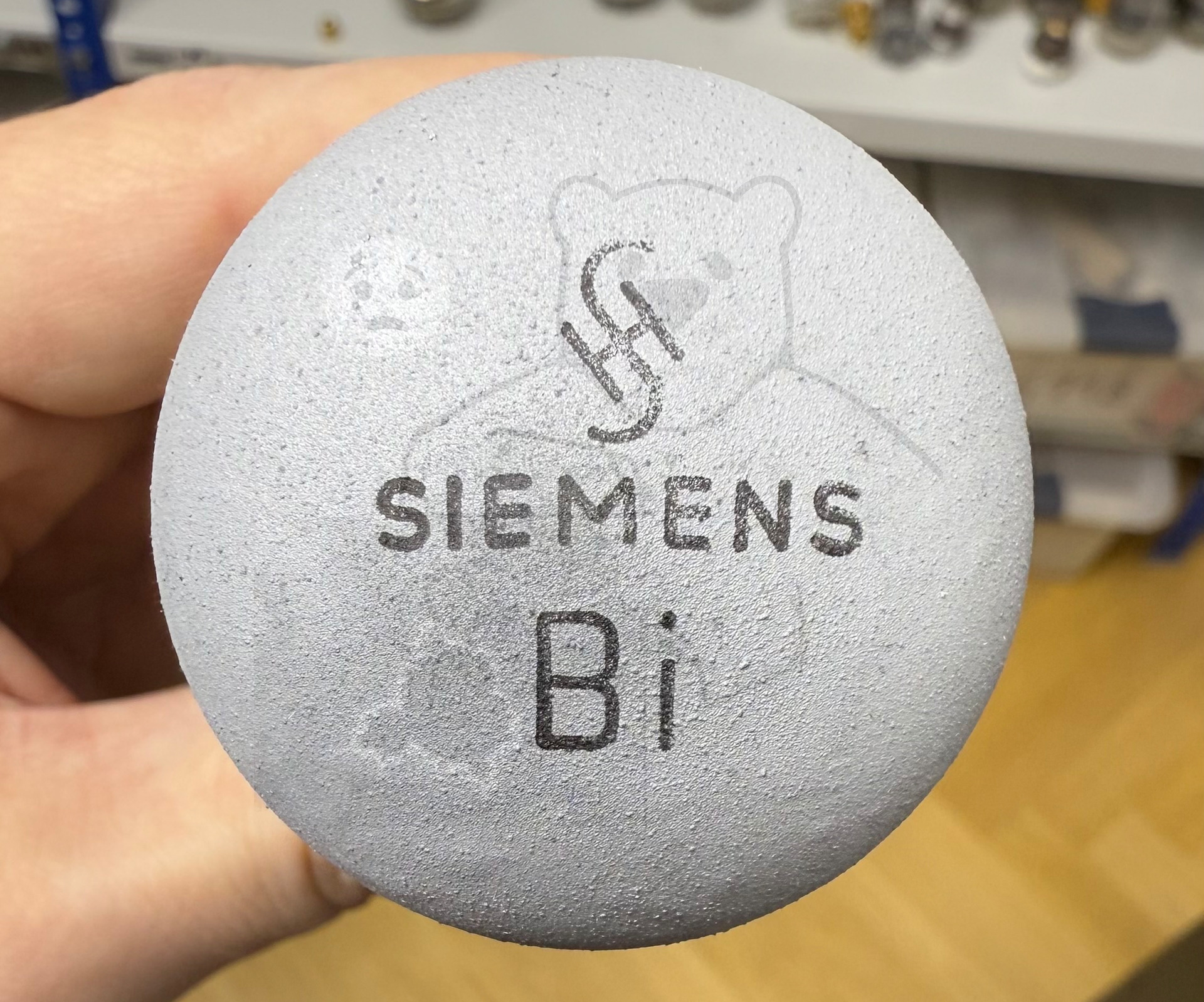

Daten und Bilder der Röhre: Bi

🔎 Beschreibung der Röhre: Bi Inventarnummer: 07853

Name	→ Bi
Vergleichsname	3S22 PTT100 R115
Hersteller	→ Siemens
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt

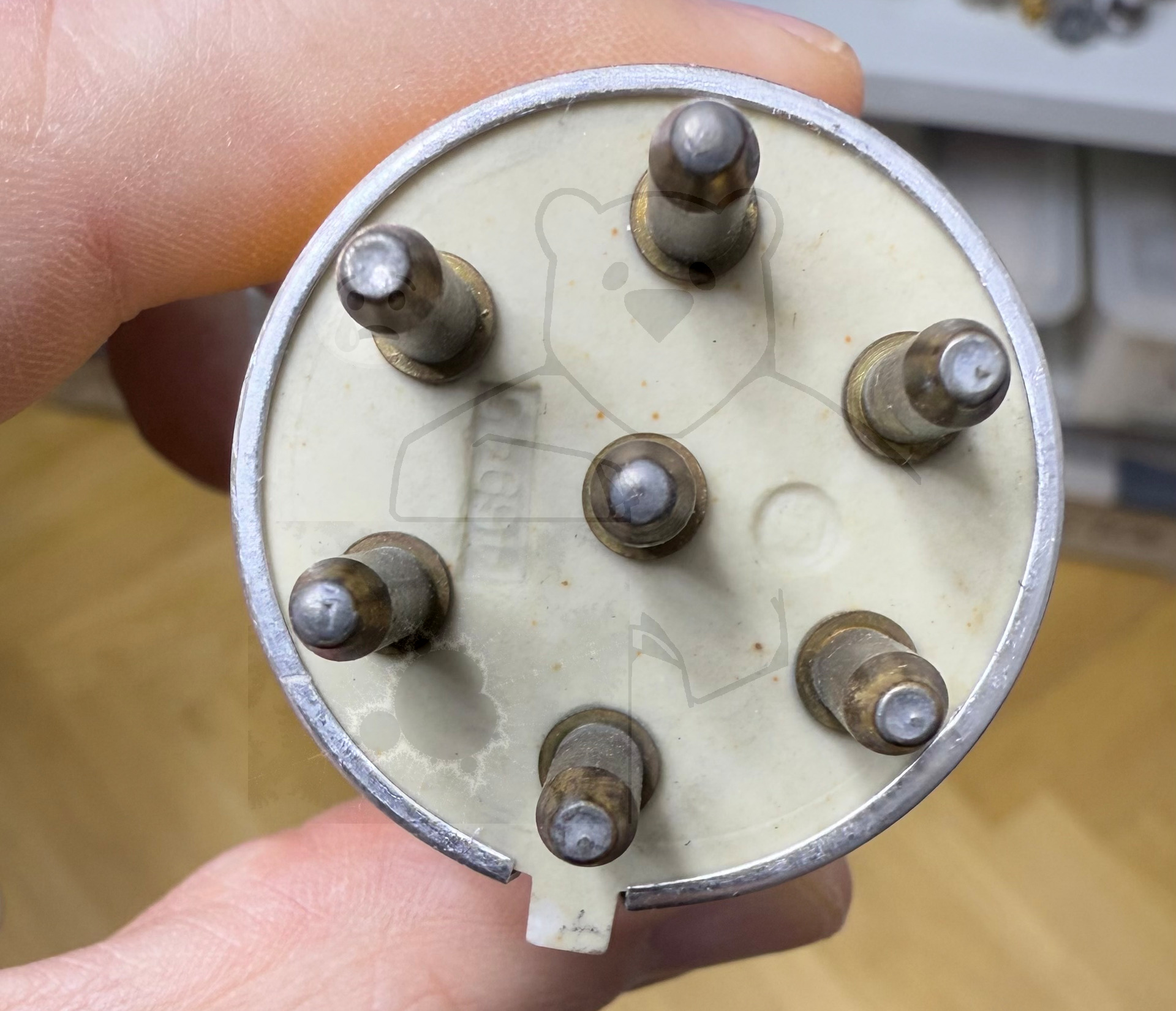

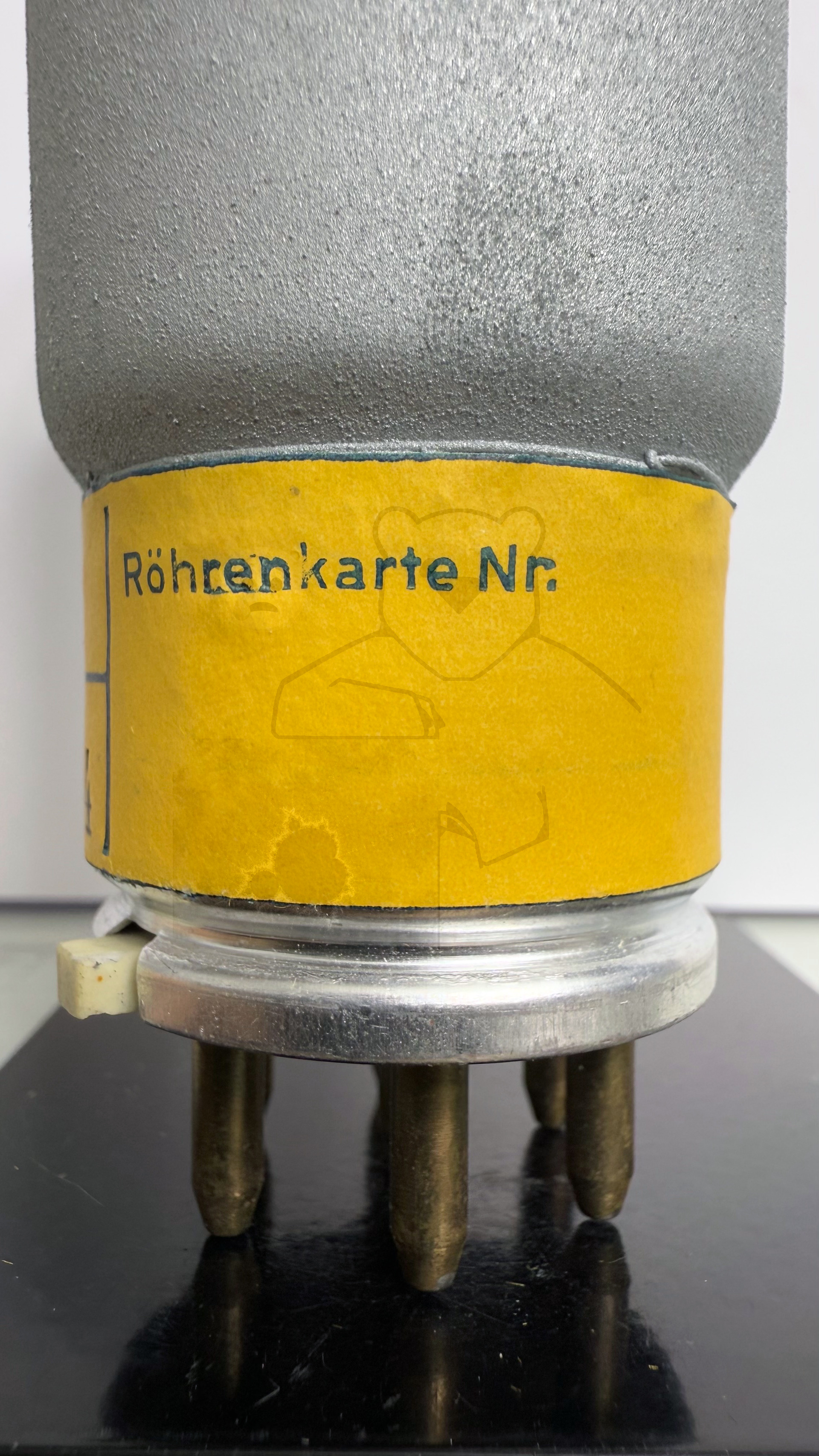

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Informationen Röhrentyp
Informationen

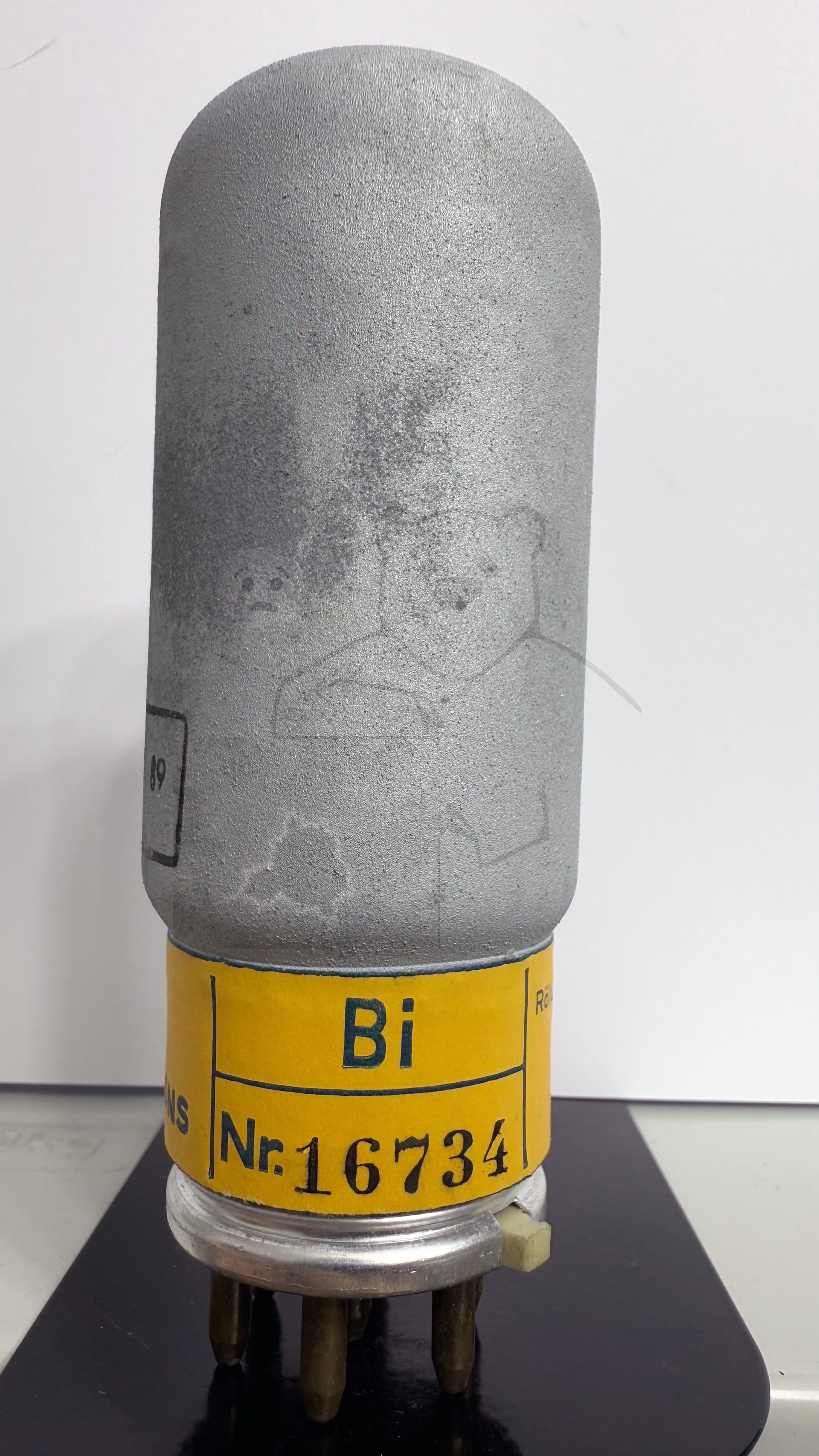

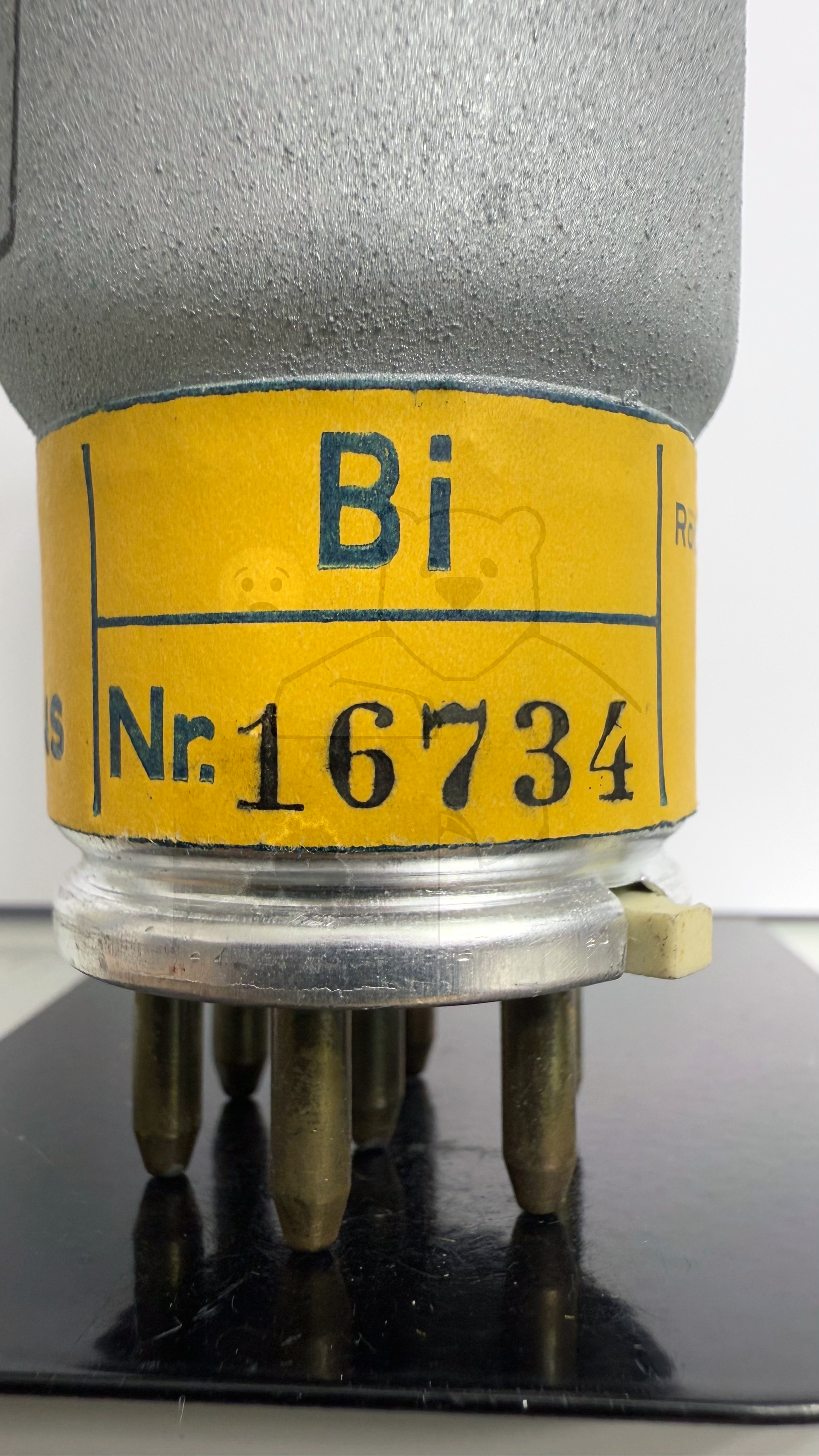

Kenn Nummer	16734
Ätz- Produktionscode
Serien Nummer

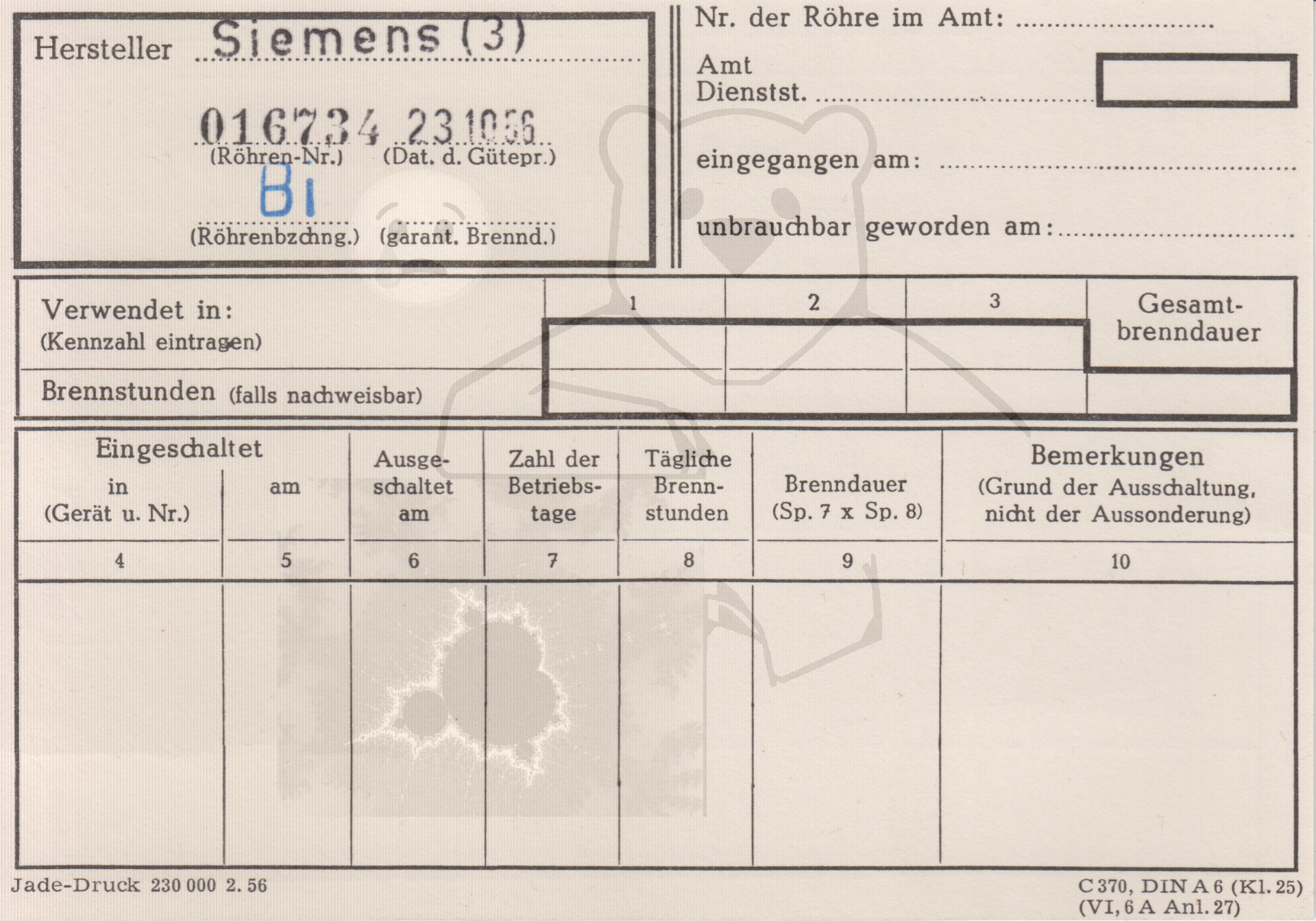

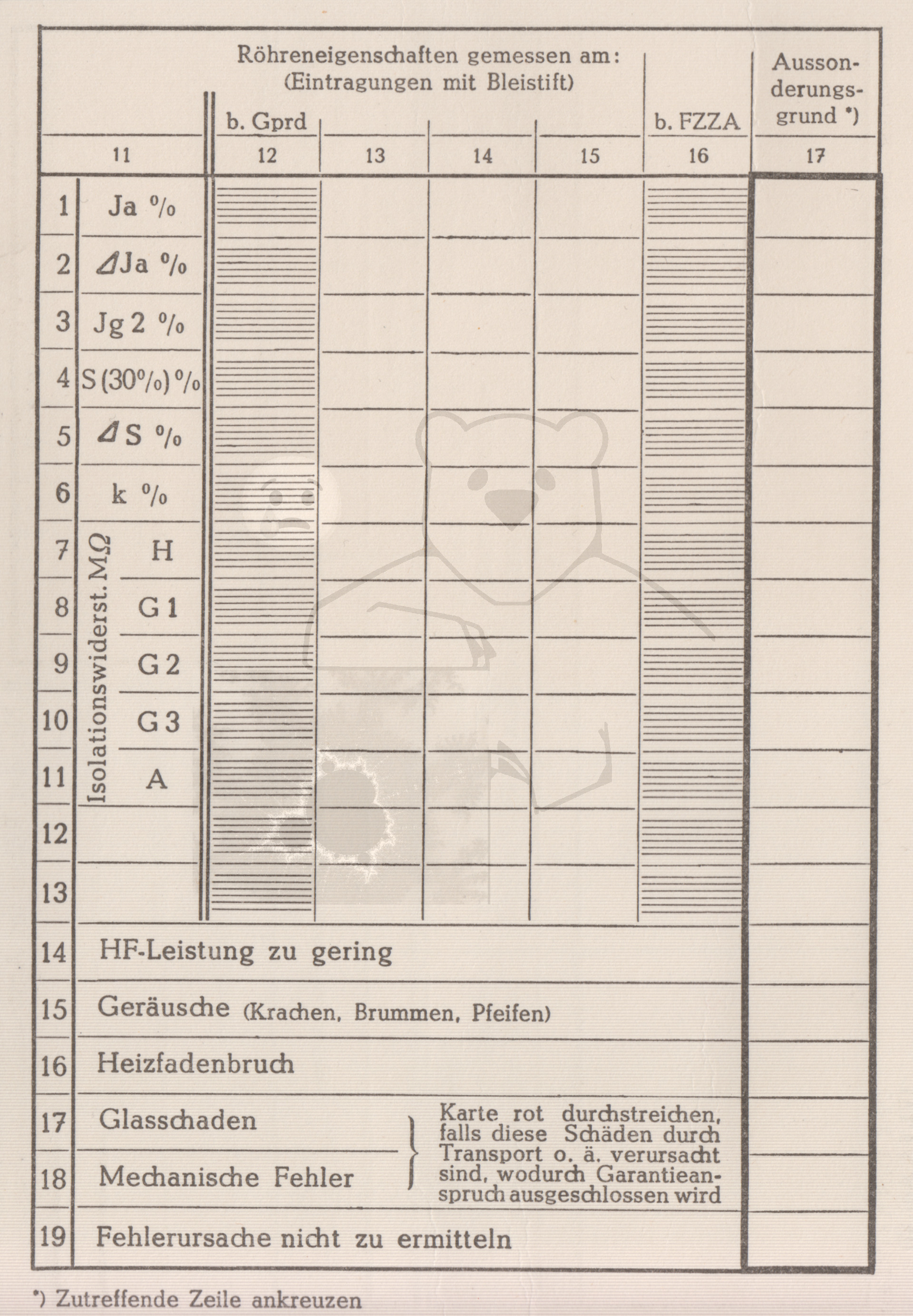

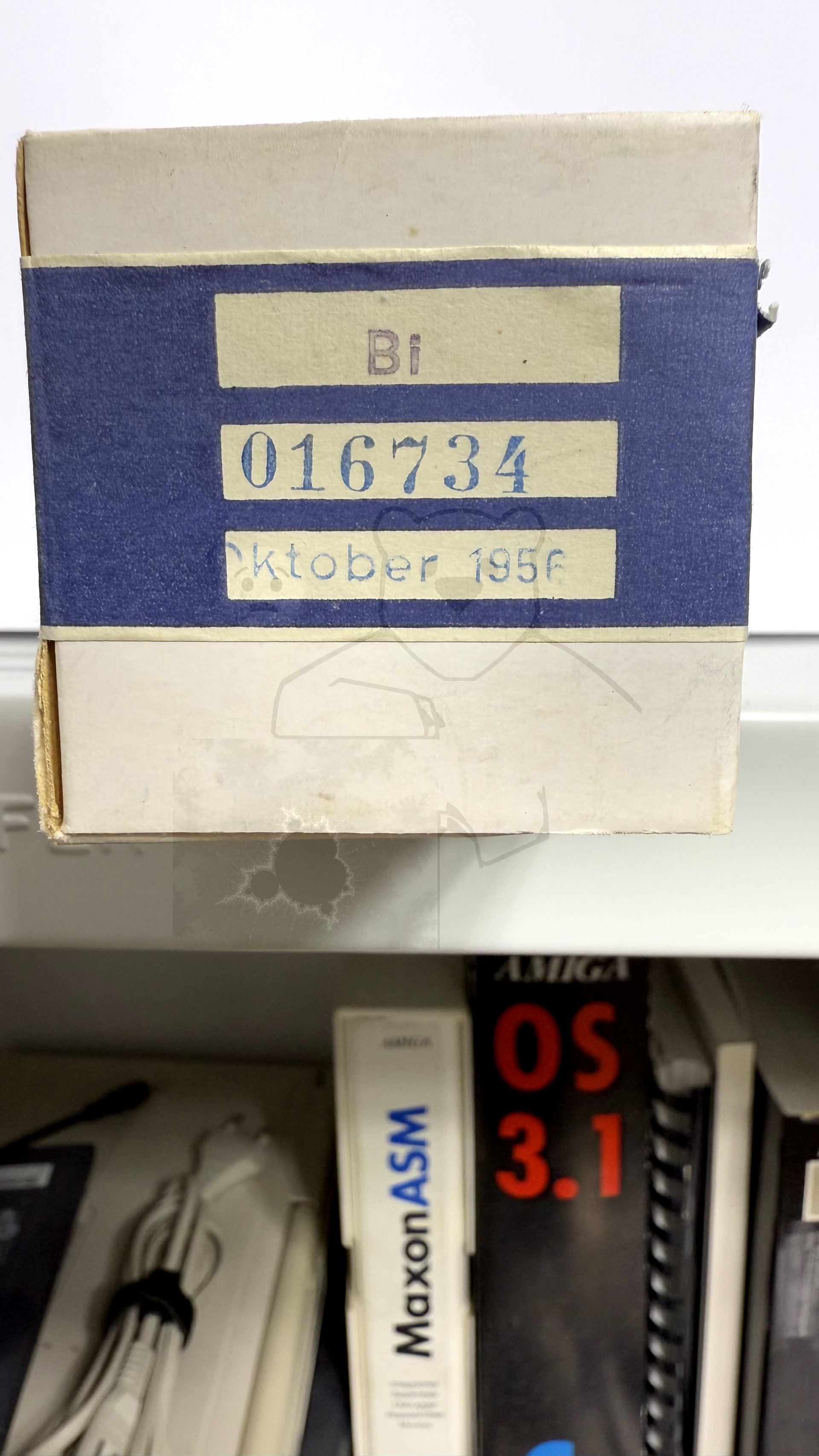

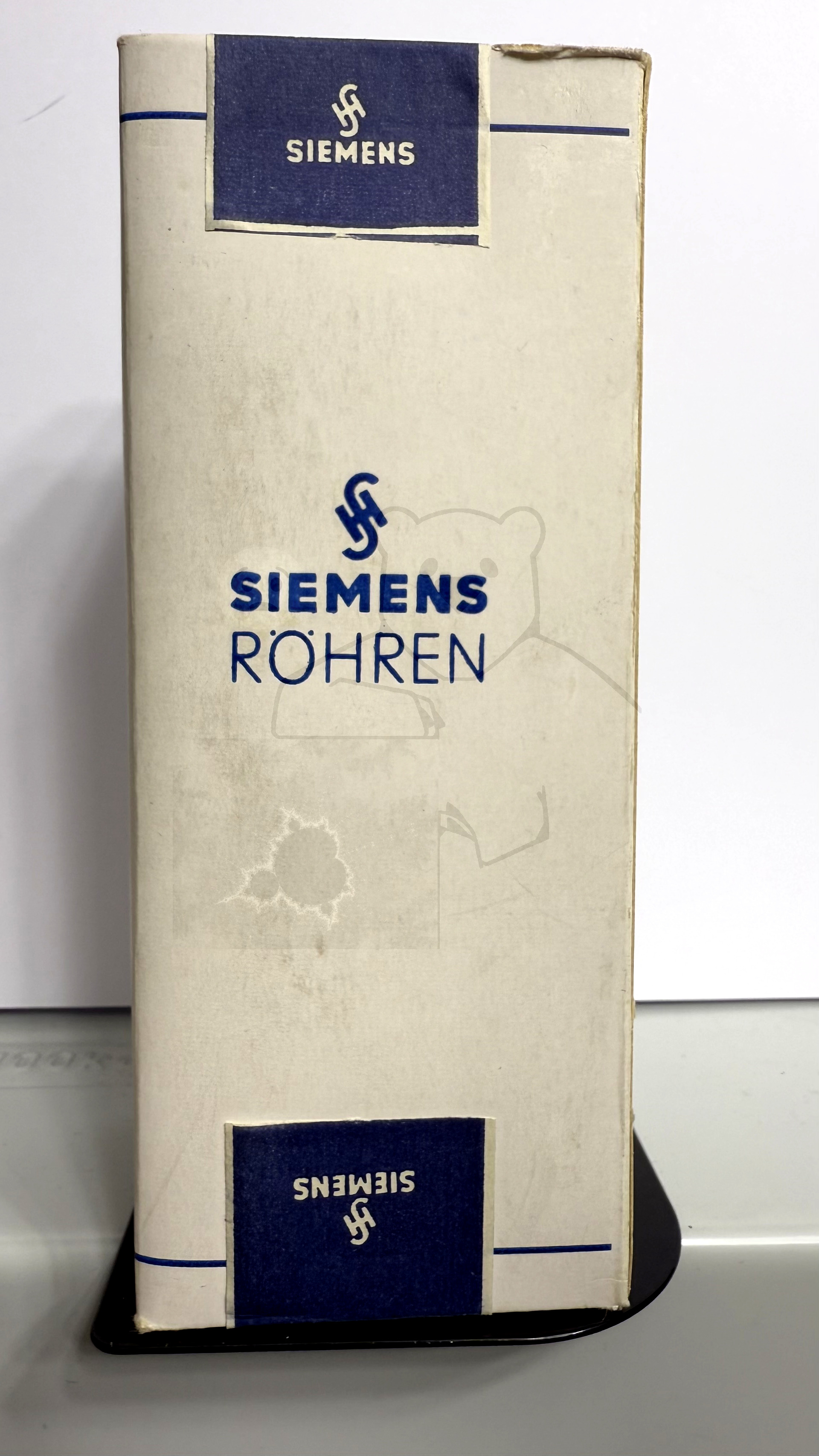

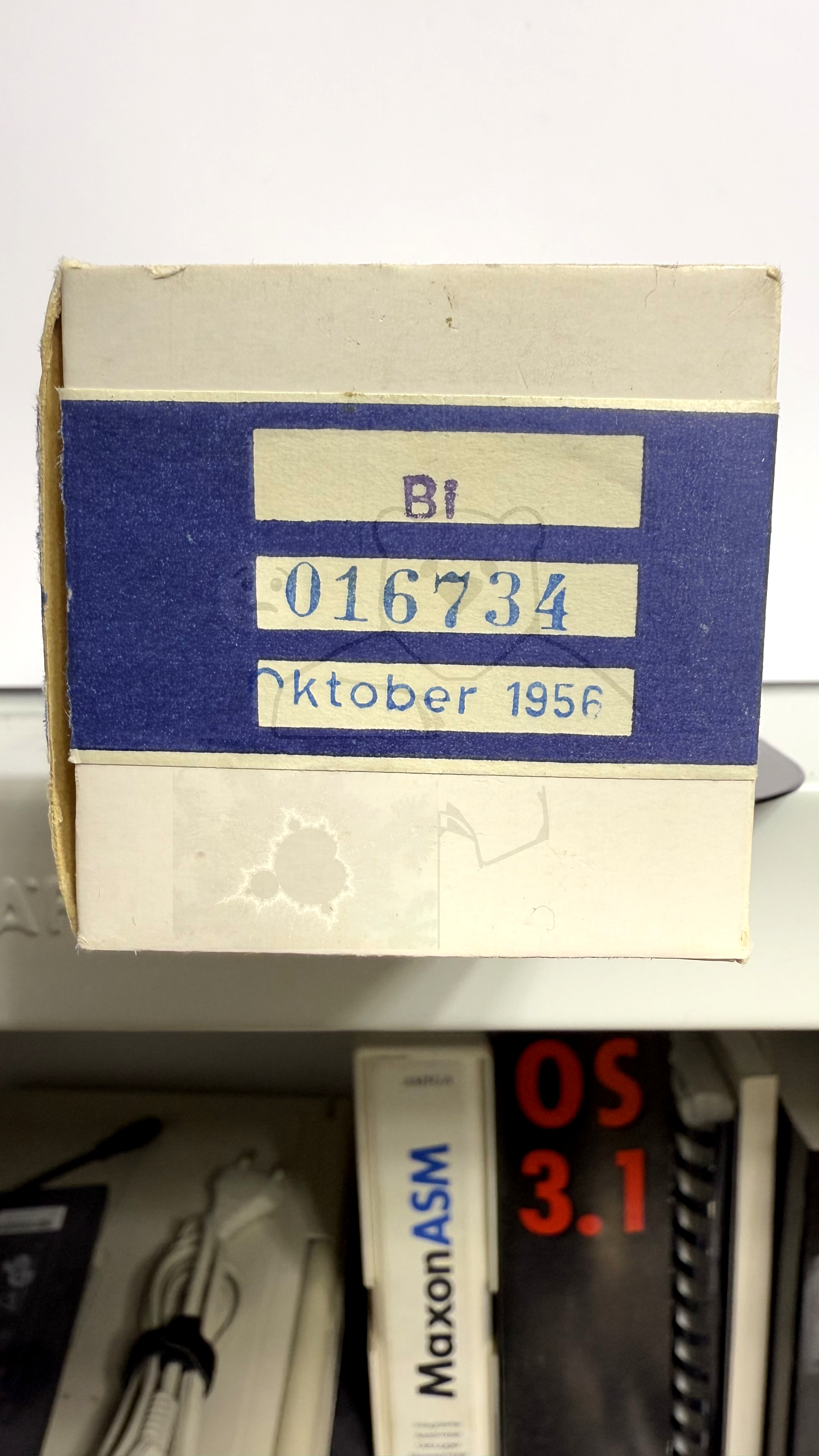

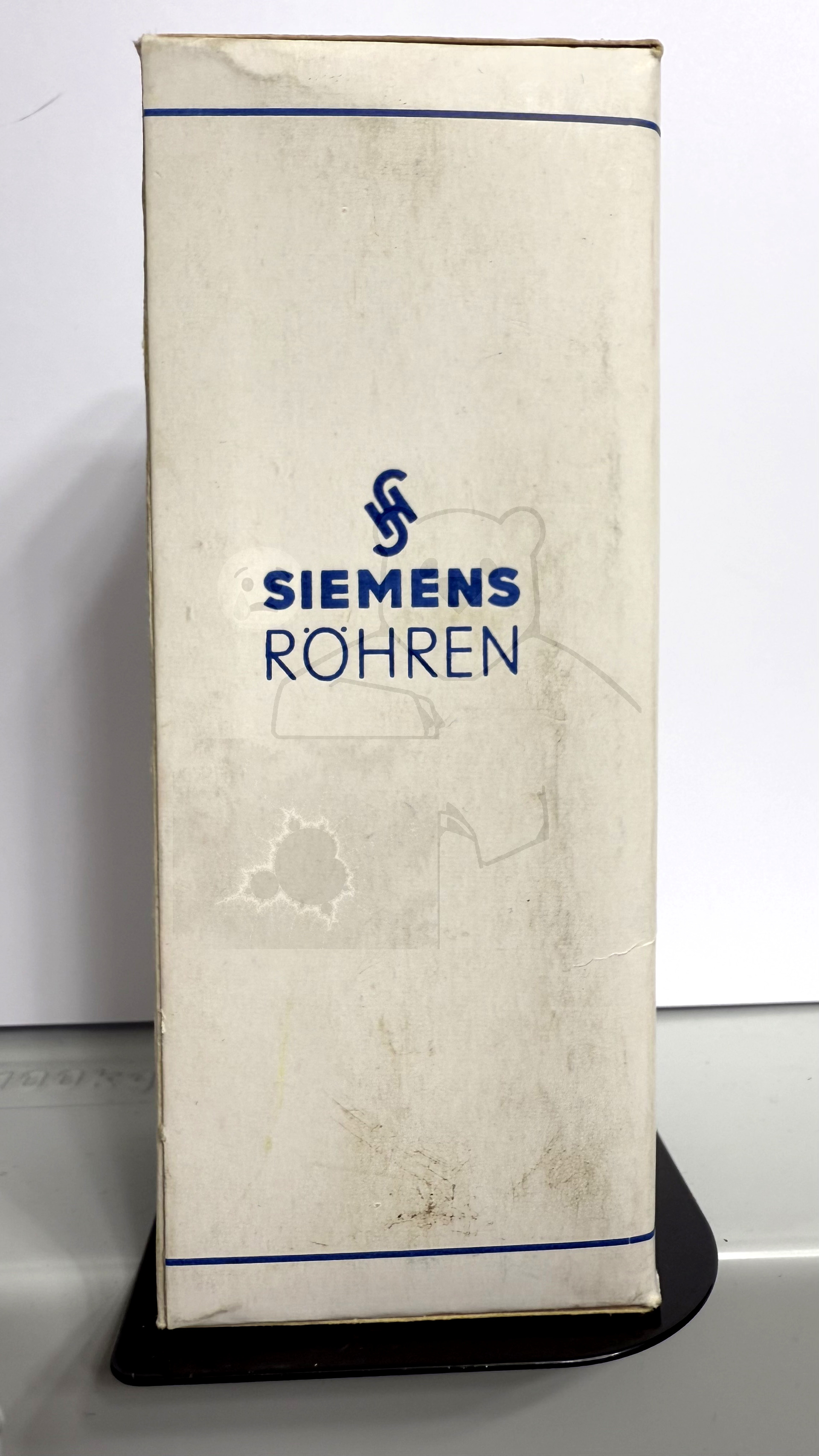

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet	Datum der Güteprüfung: 23.10.1956

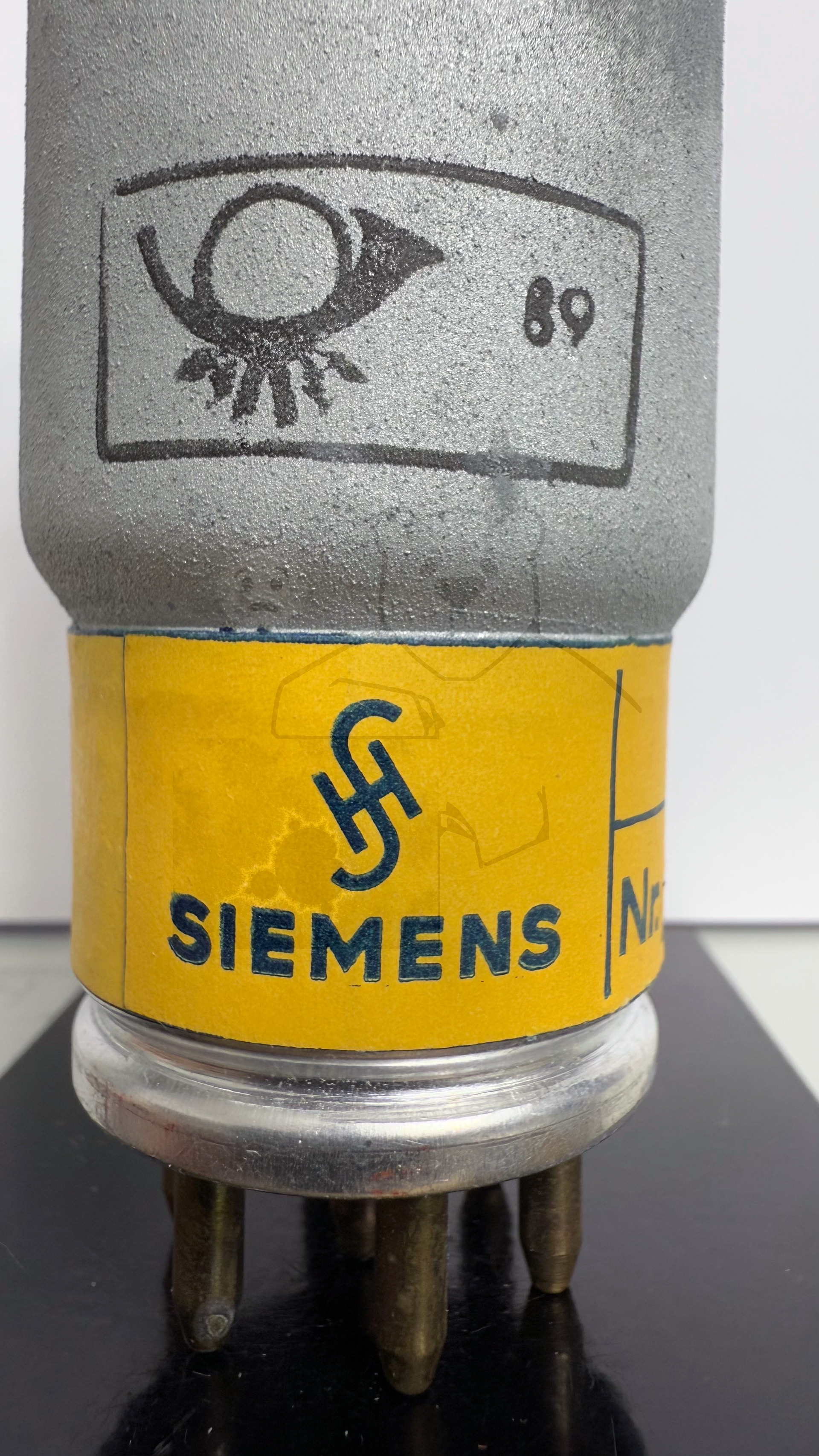

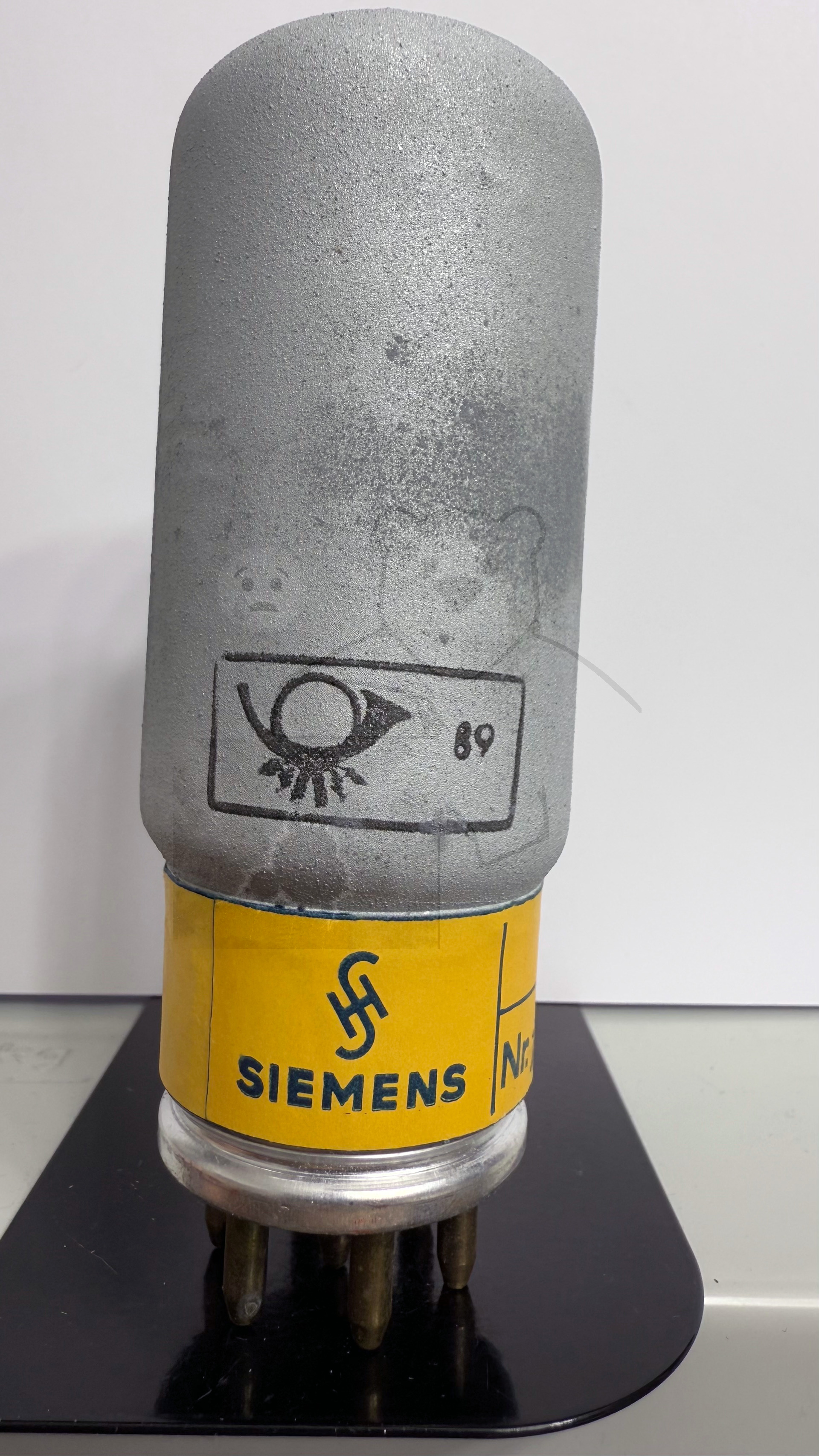

Hoheitszeichen	Post, 89 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S129

🔎 Beschreibung der Systeme für die Röhre: Bi

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 5
Abschirmung	7
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der Bi

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Bi
Datenblatt Bi RFT.pdf (60 kB)
Pruefkarte Bi - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte Bi - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
