Daten und Bilder der Röhre: RG12D2

🔎 Beschreibung der Röhre: RG12D2 Inventarnummer: 07835

Name	→ RG12D2
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,074
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen	06/44
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet

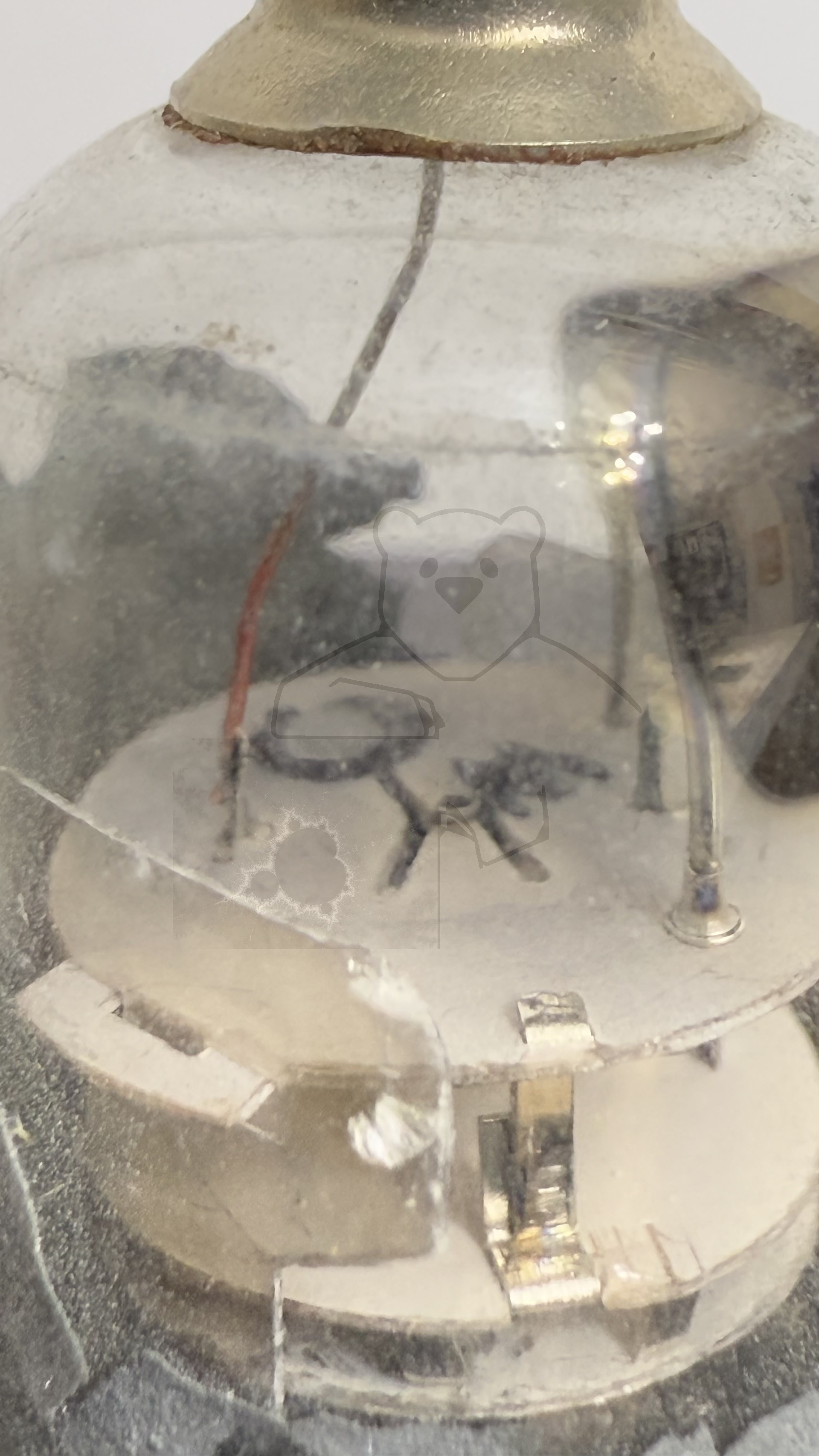

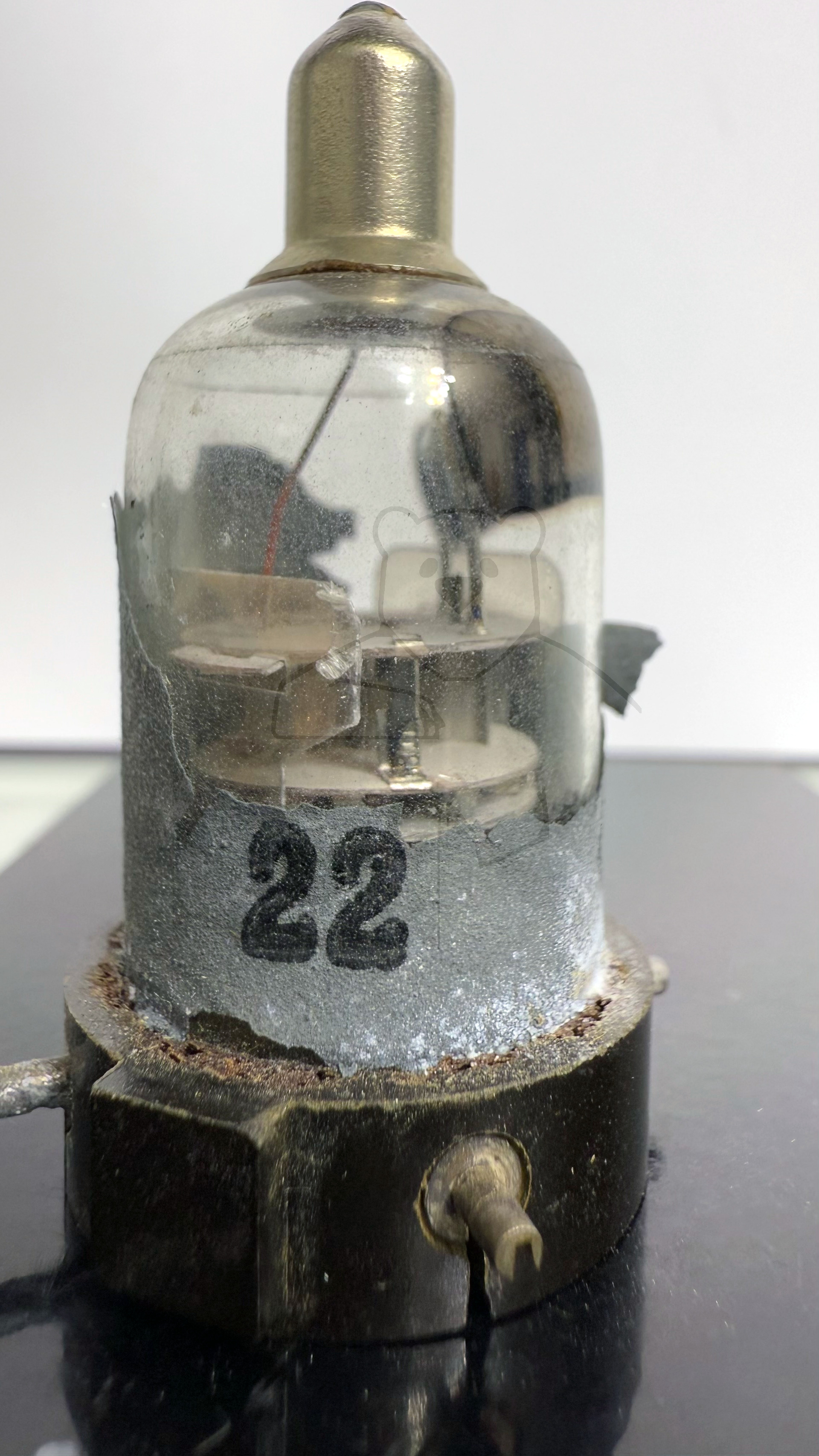

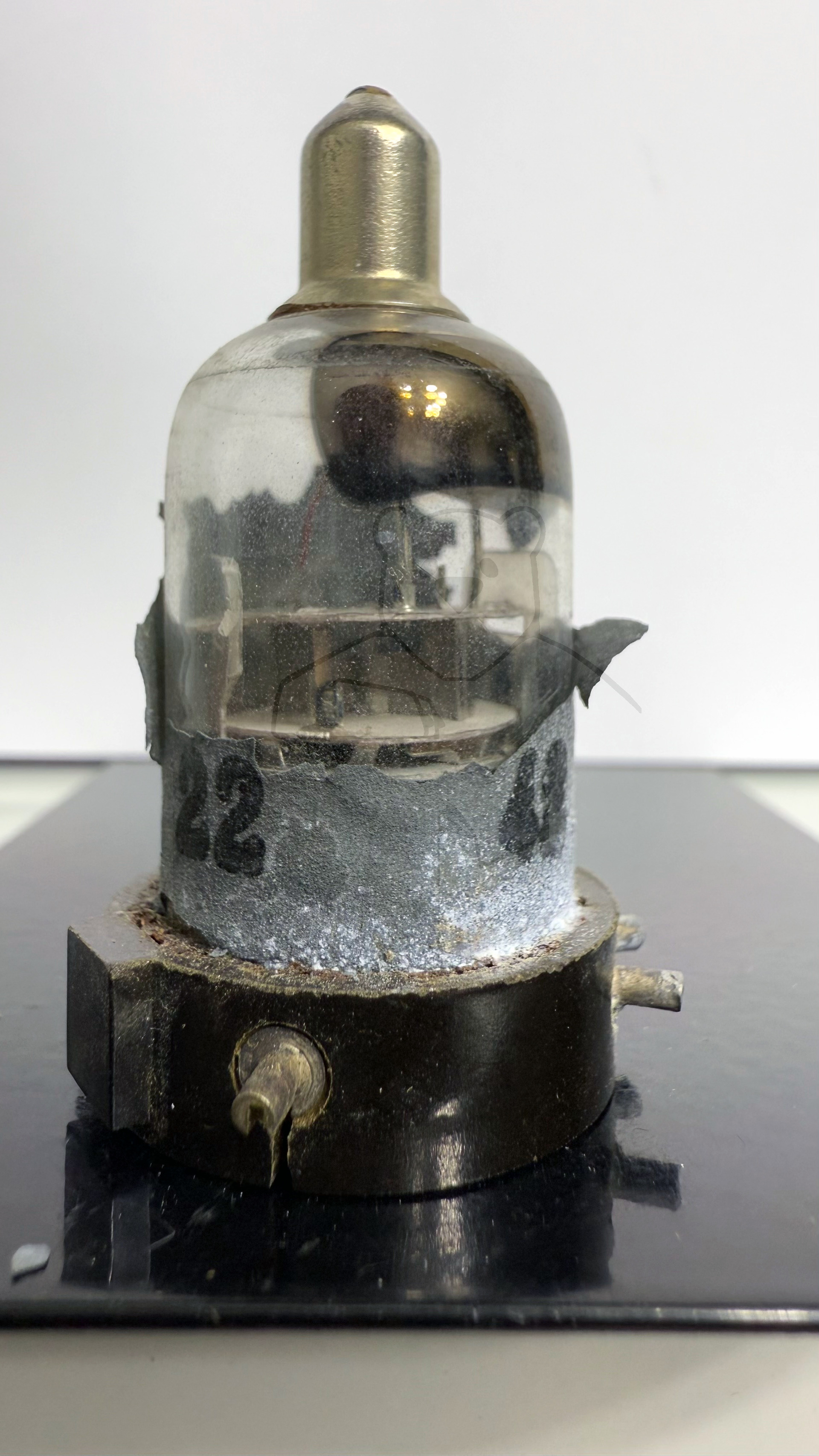

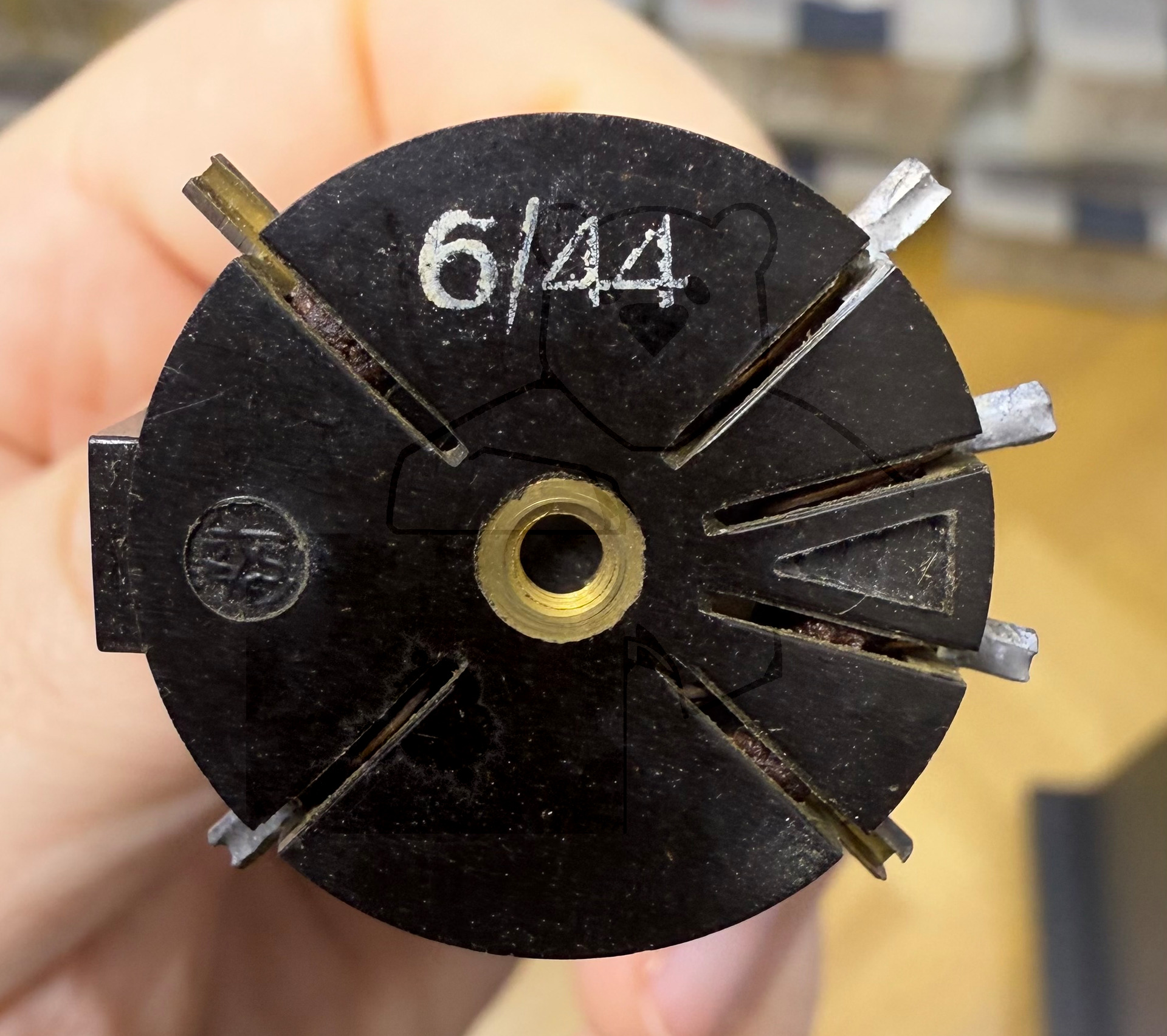

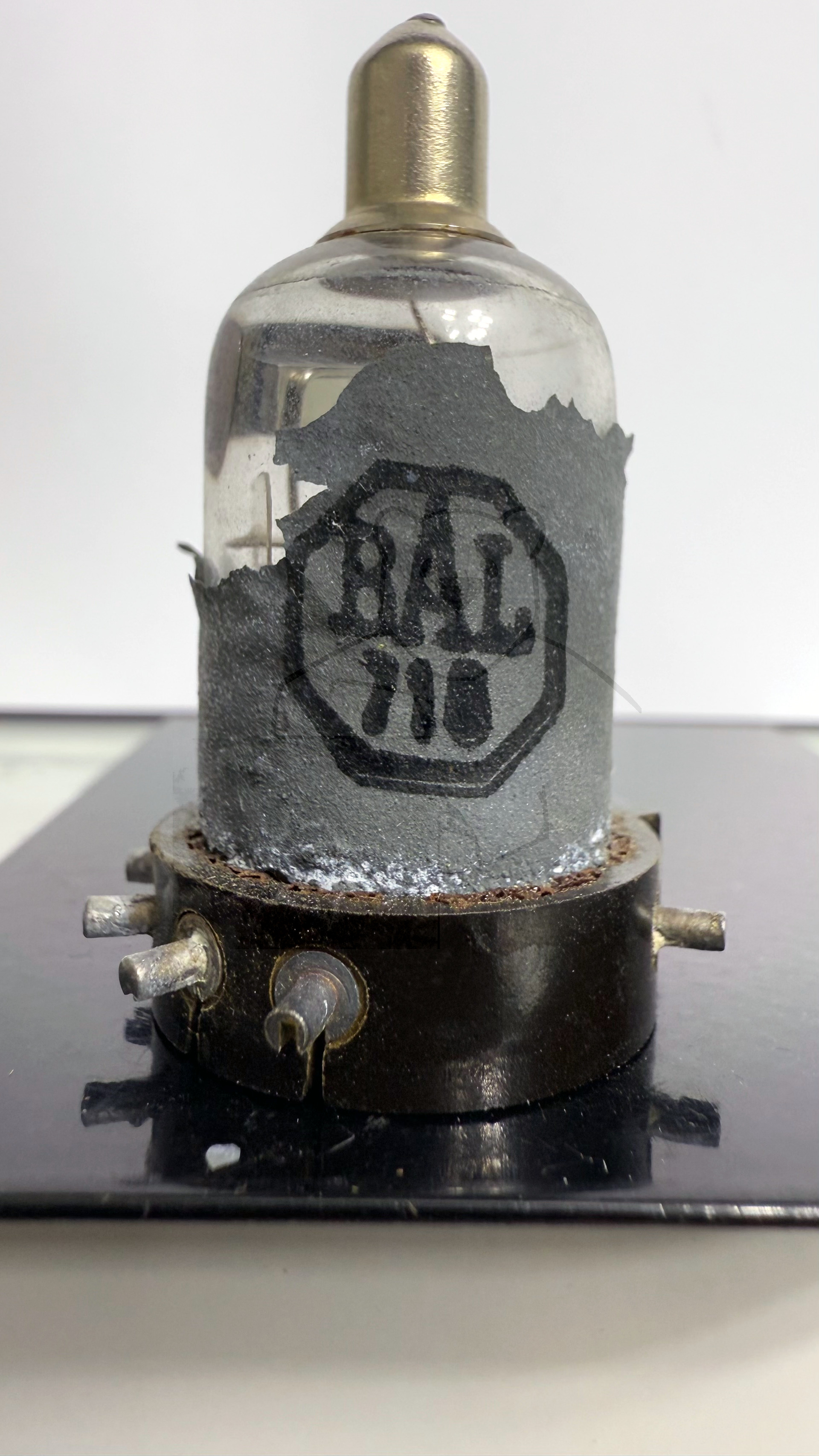

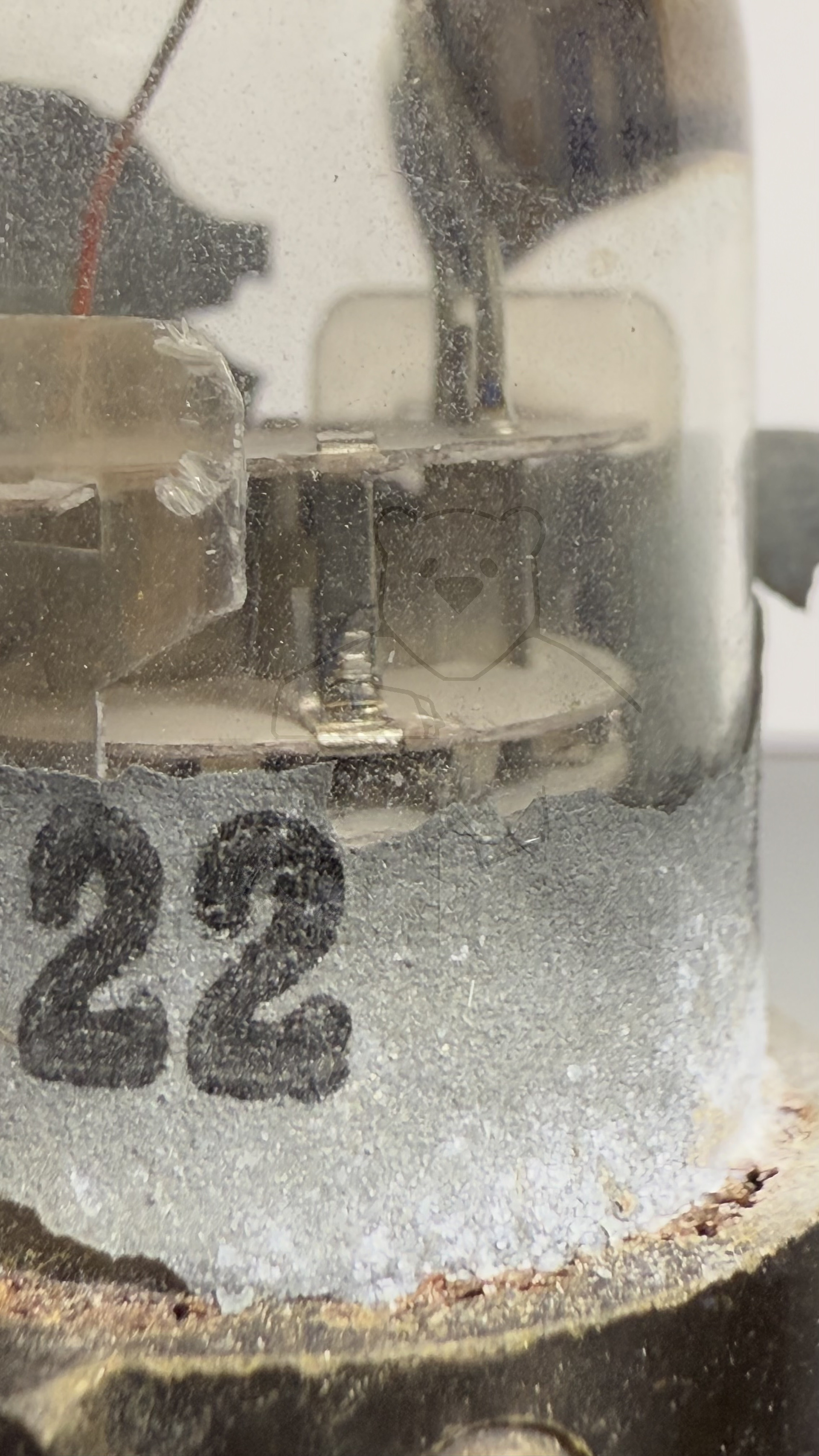

Hoheitszeichen	RLM Eigentum, 22 42, BAL 716 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S129

🔎 Beschreibung der Systeme für die Röhre: RG12D2

	System 1	System 2
Kathode	k	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1	a2 (Kappe)
Anode 2
Leuchtschirm
Heizung	f, f	f, f
Abschirmung
Funktion	→ Demodulator, Hochfrequenz	→ Demodulator, Hochfrequenz
