đ Beschreibung der Röhre: RG12D2 Inventarnummer: 07832
| Name | â RG12D2 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,074 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht â Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | |
| Informationen | 08/42 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 120271 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S129 |
đ Beschreibung der Systeme fĂŒr die Röhre: RG12D2
| System 1 | System 2 | |
| Kathode | k | k |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | a1 | a2 (Kappe) |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | f, f | f, f |
| Abschirmung | ||
| Funktion | â Demodulator, Hochfrequenz |
â Demodulator, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RG12D2
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RG12D2
Datenblatt RG12D2 Telefunken [www.tubedata.info].pdf (89 kB)
Pruefkarte RG12D2 - Funke W19 Roehrenpruefer.pdf (160 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RG12D2

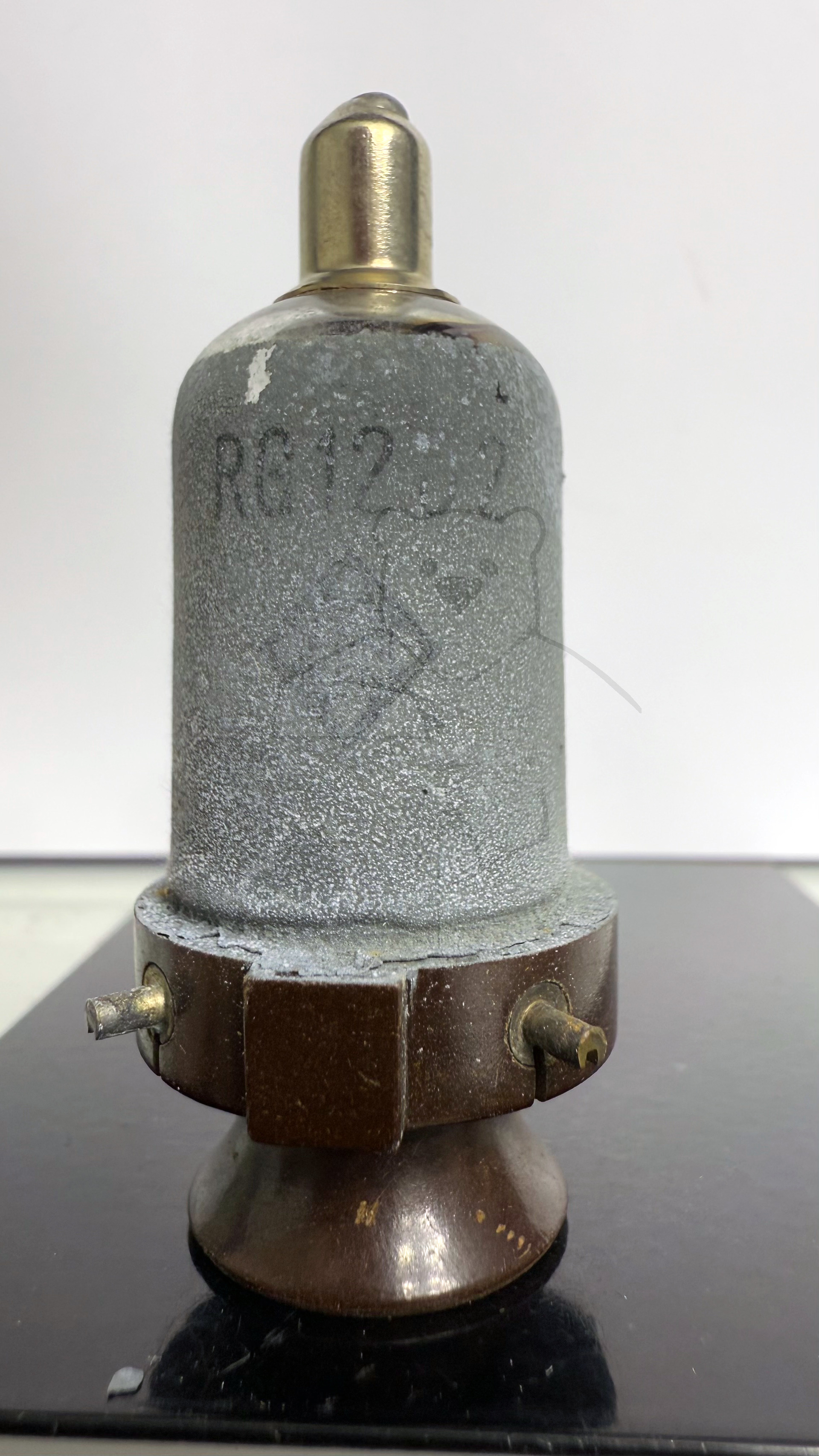

Röhre RG12D2 #7832 Bild 1

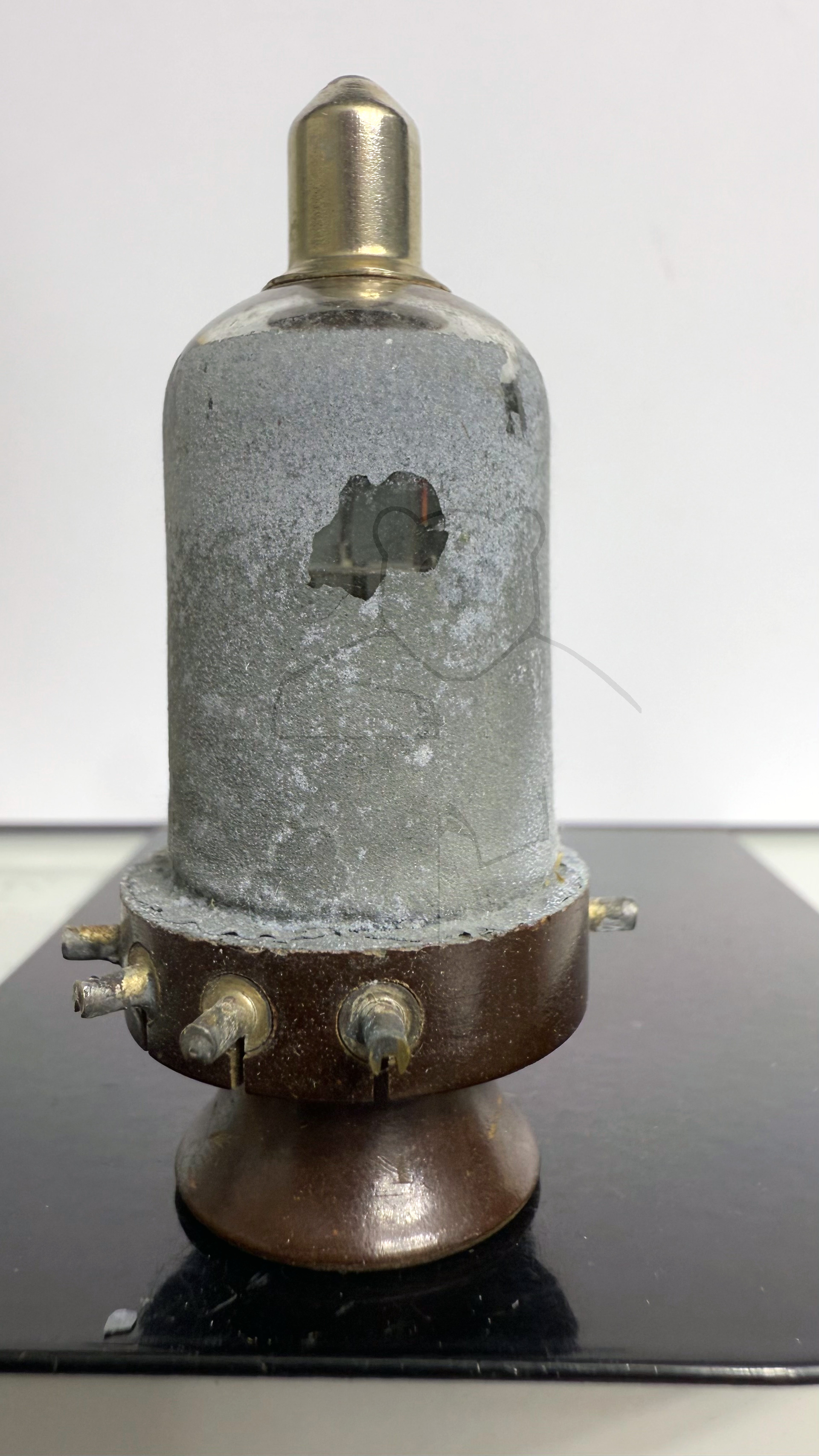

Röhre RG12D2 #7832 Bild 2

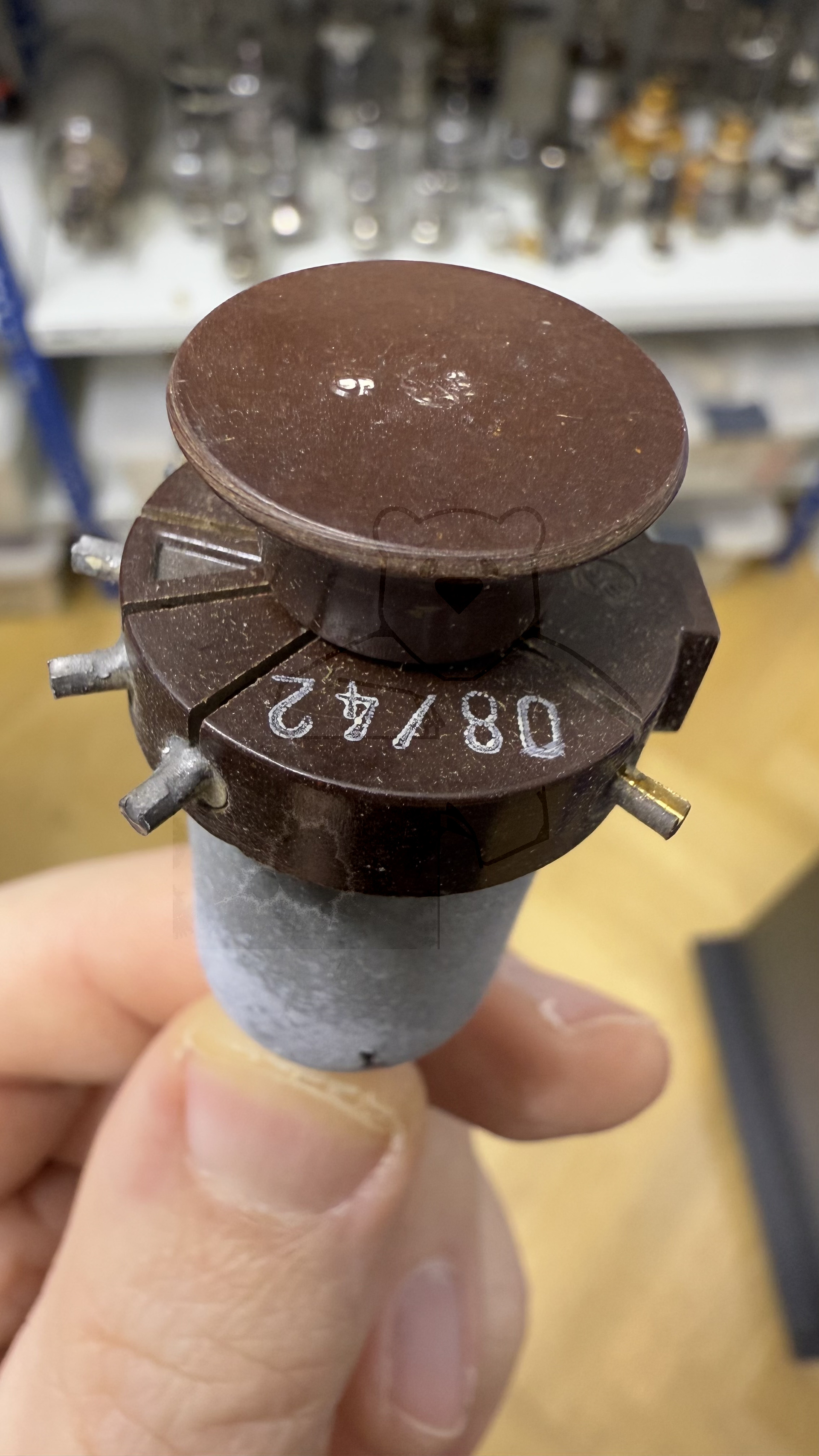

Röhre RG12D2 #7832 Bild 3

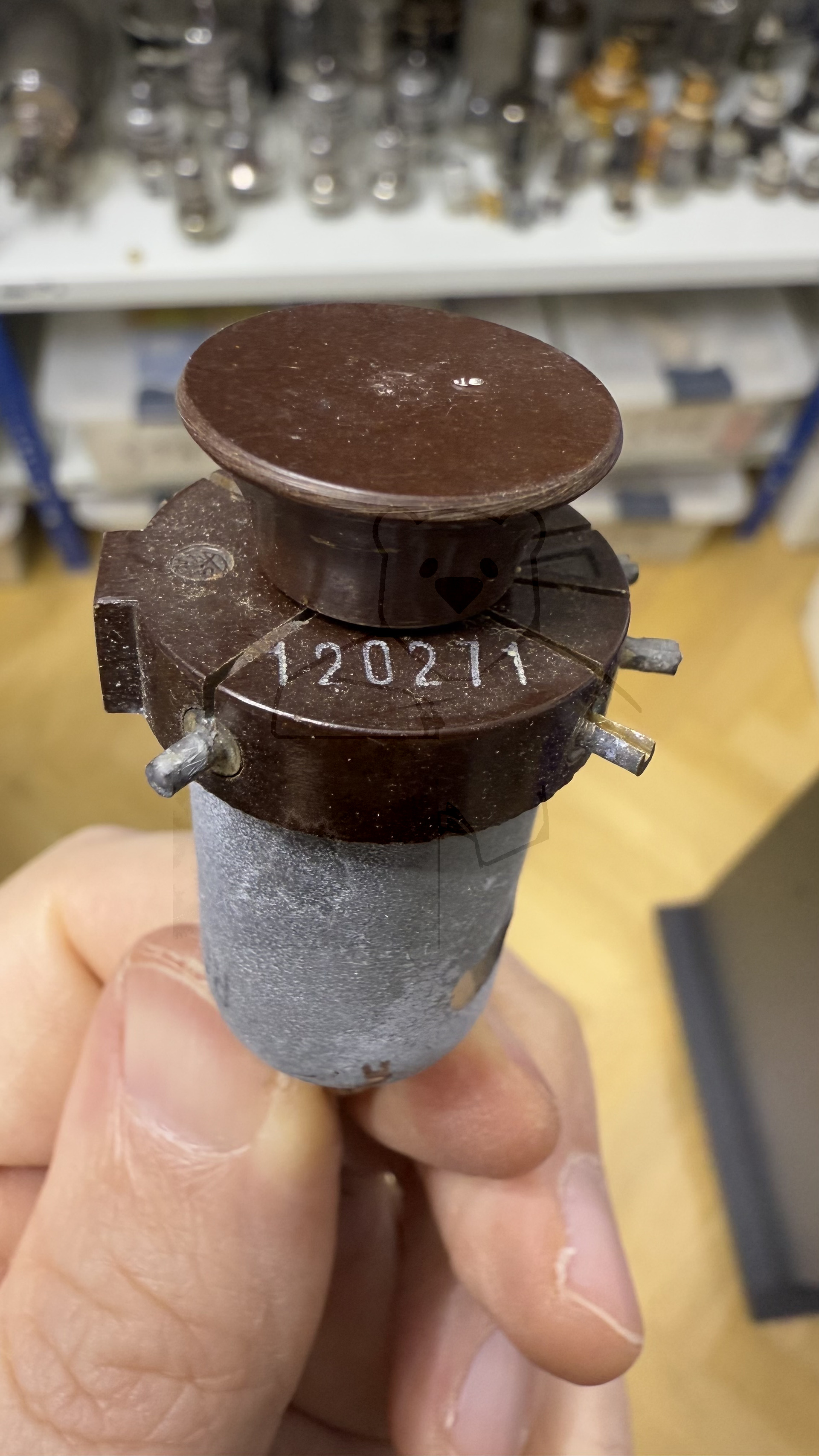

Röhre RG12D2 #7832 Bild 4
