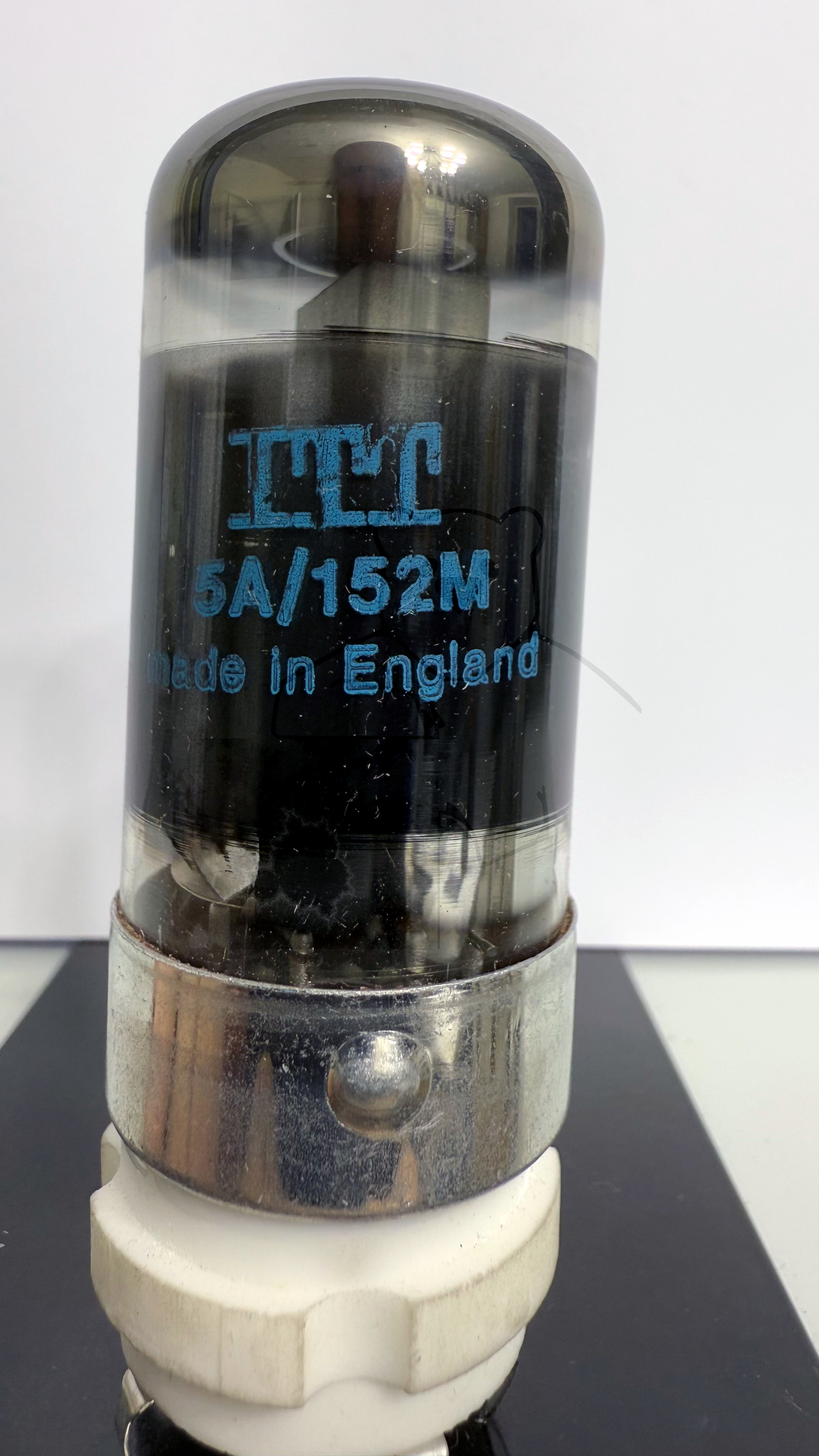

Daten und Bilder der Röhre: 5A/152M

🔎 Beschreibung der Röhre: 5A/152M Inventarnummer: 07801

Name	→ 5A/152M
Vergleichsname
Hersteller	→ ITT (Made in England)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,47
Art der Heizung	Indirekt

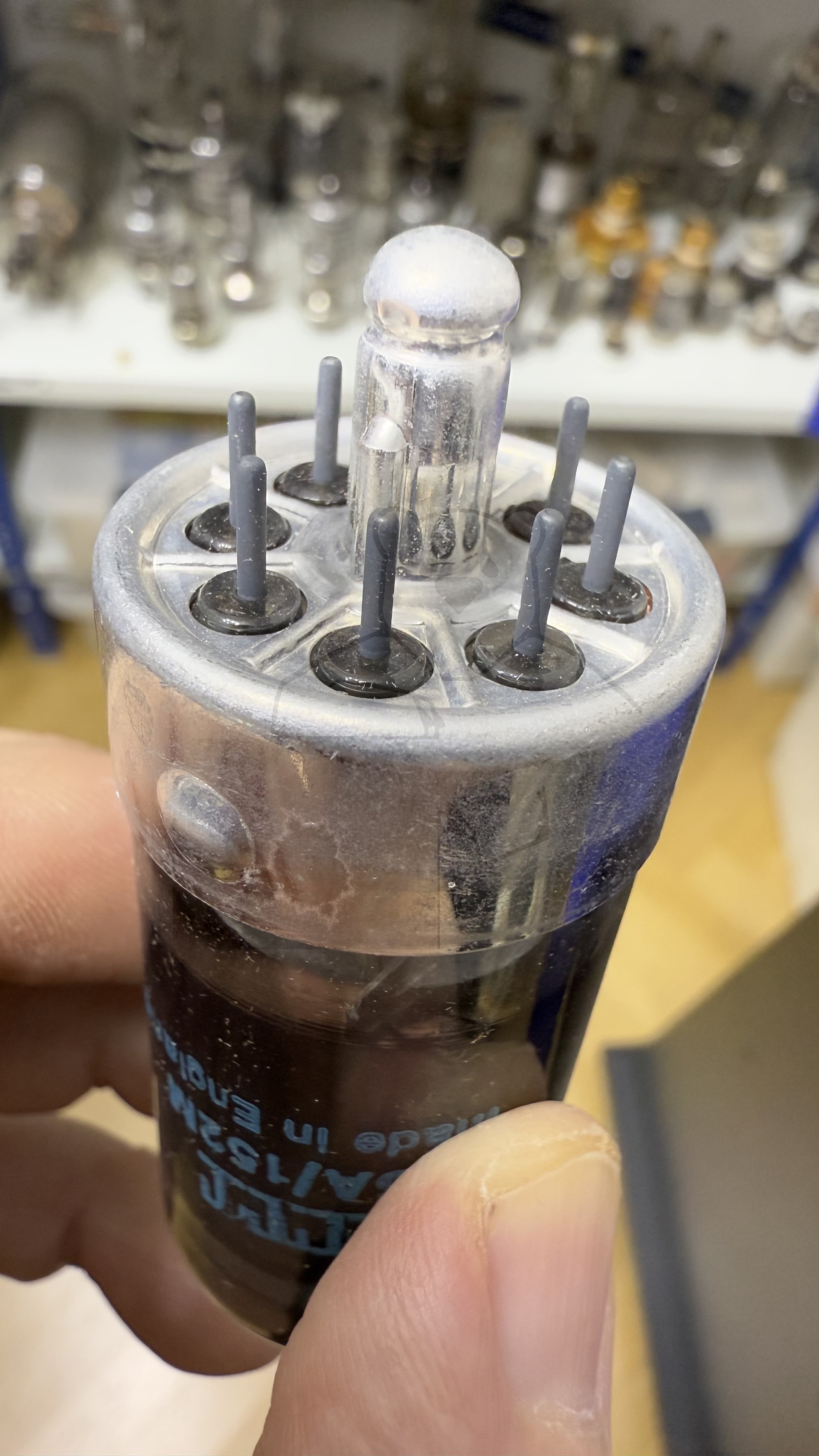

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Informationen Röhrentyp
Informationen

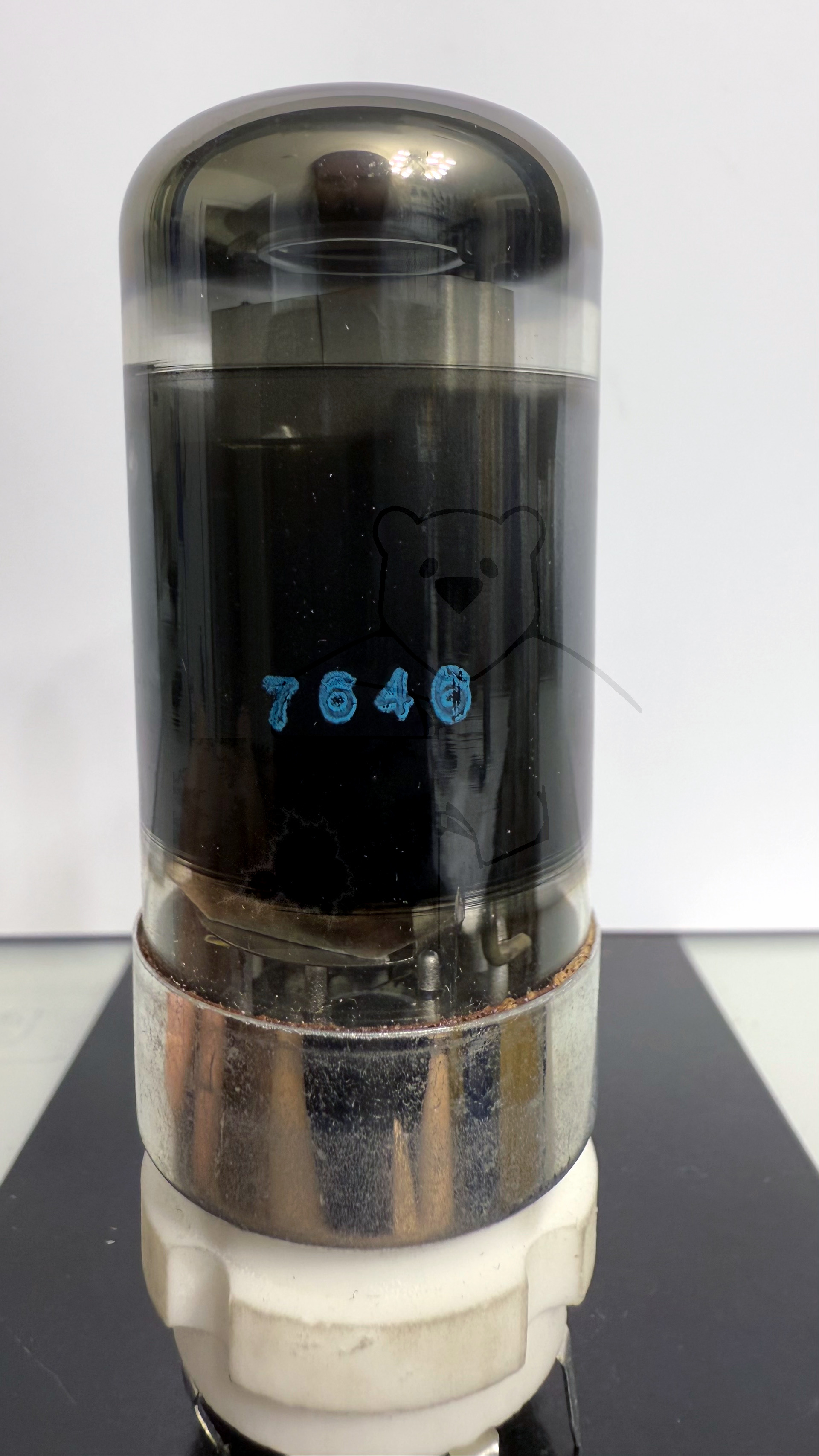

Kenn Nummer	7640
Ätz- Produktionscode
Serien Nummer

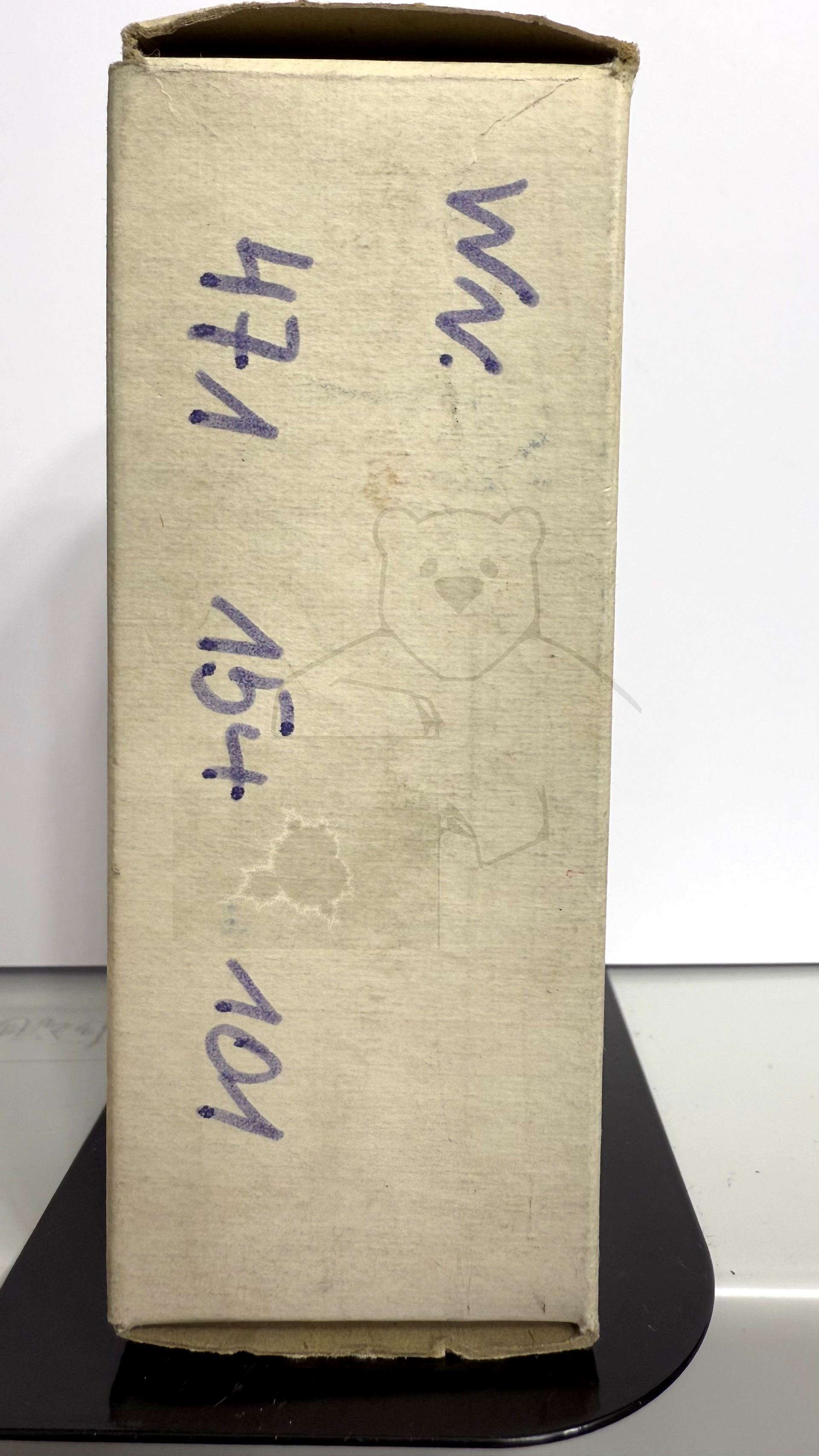

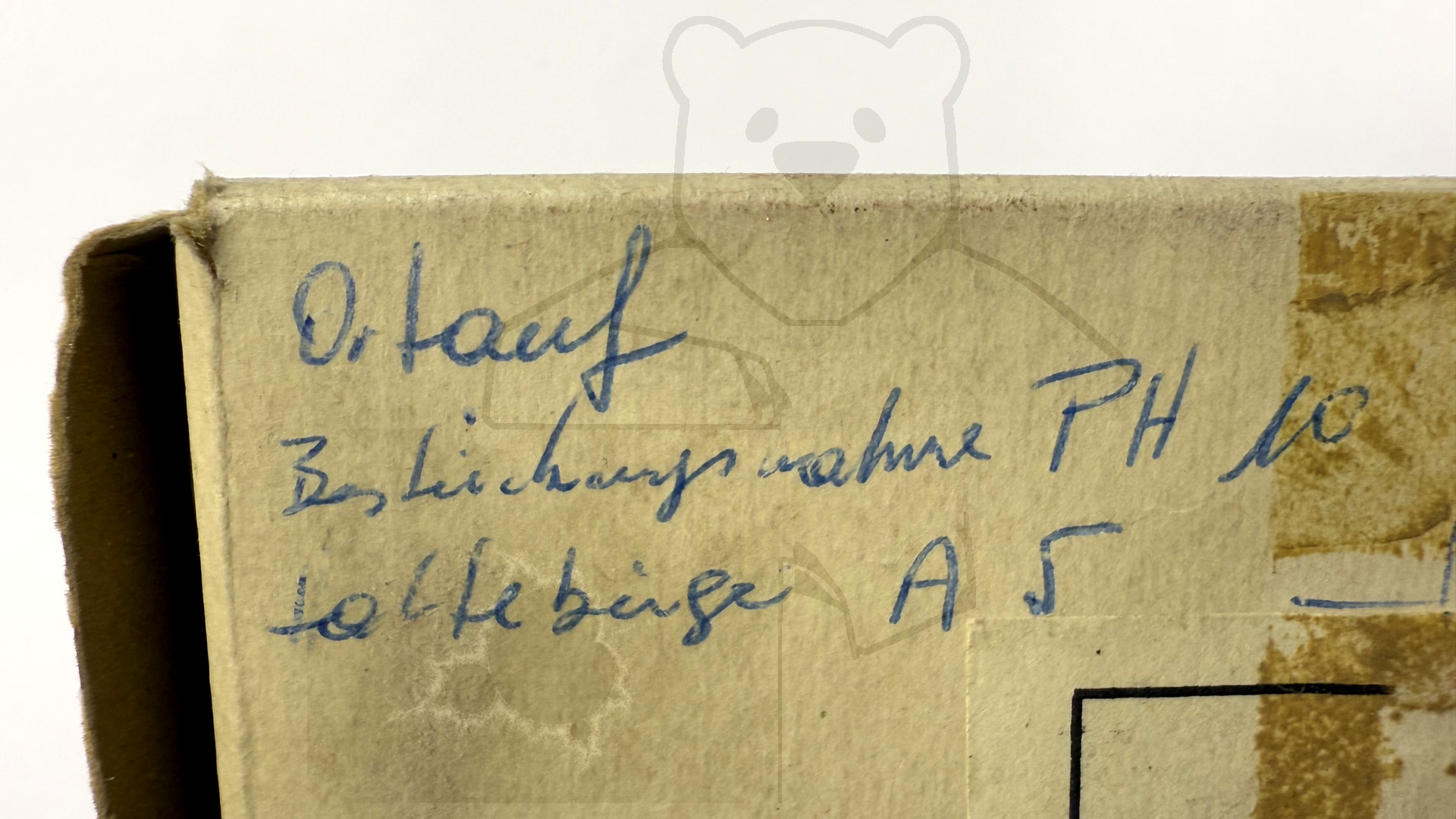

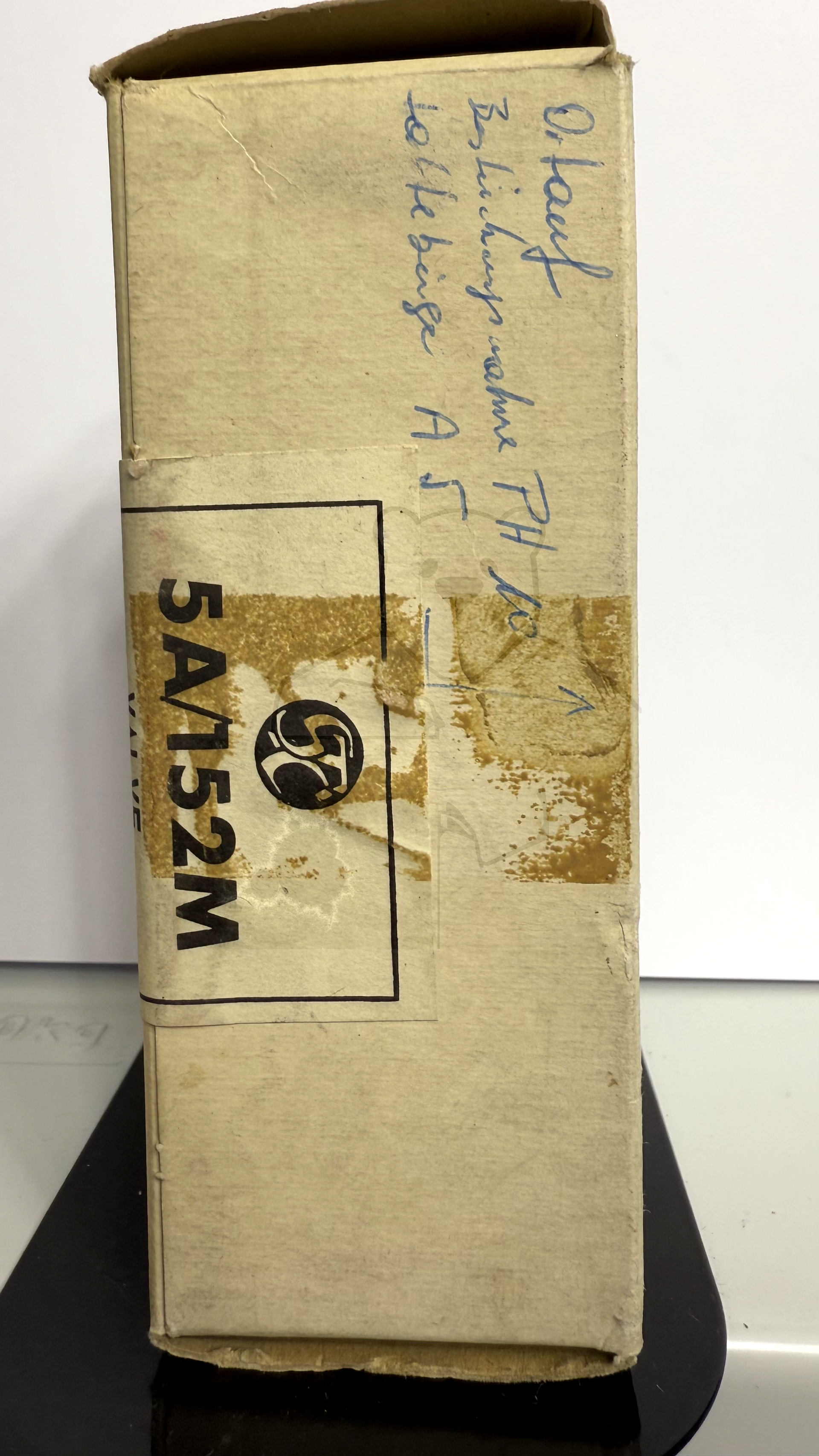

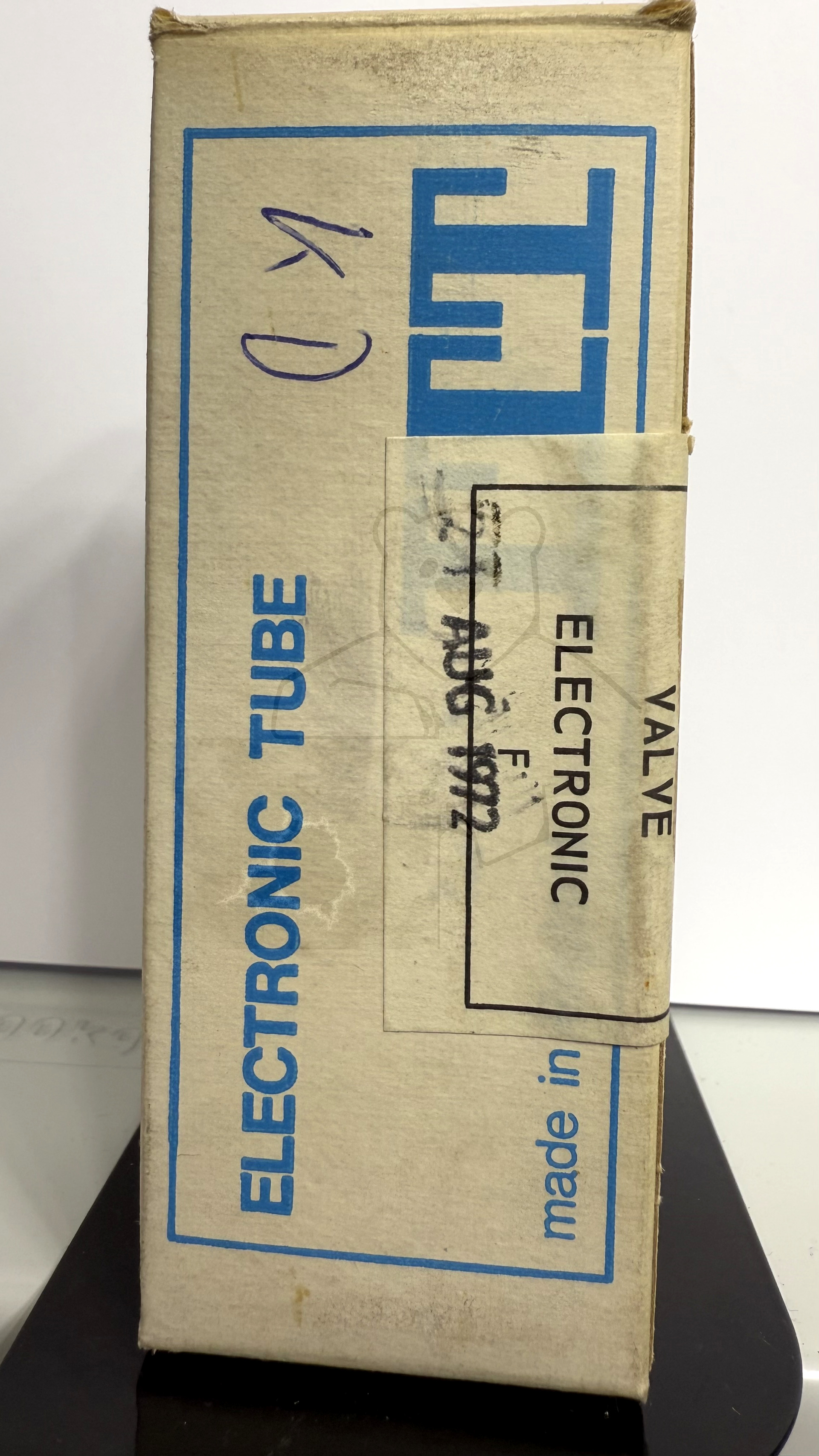

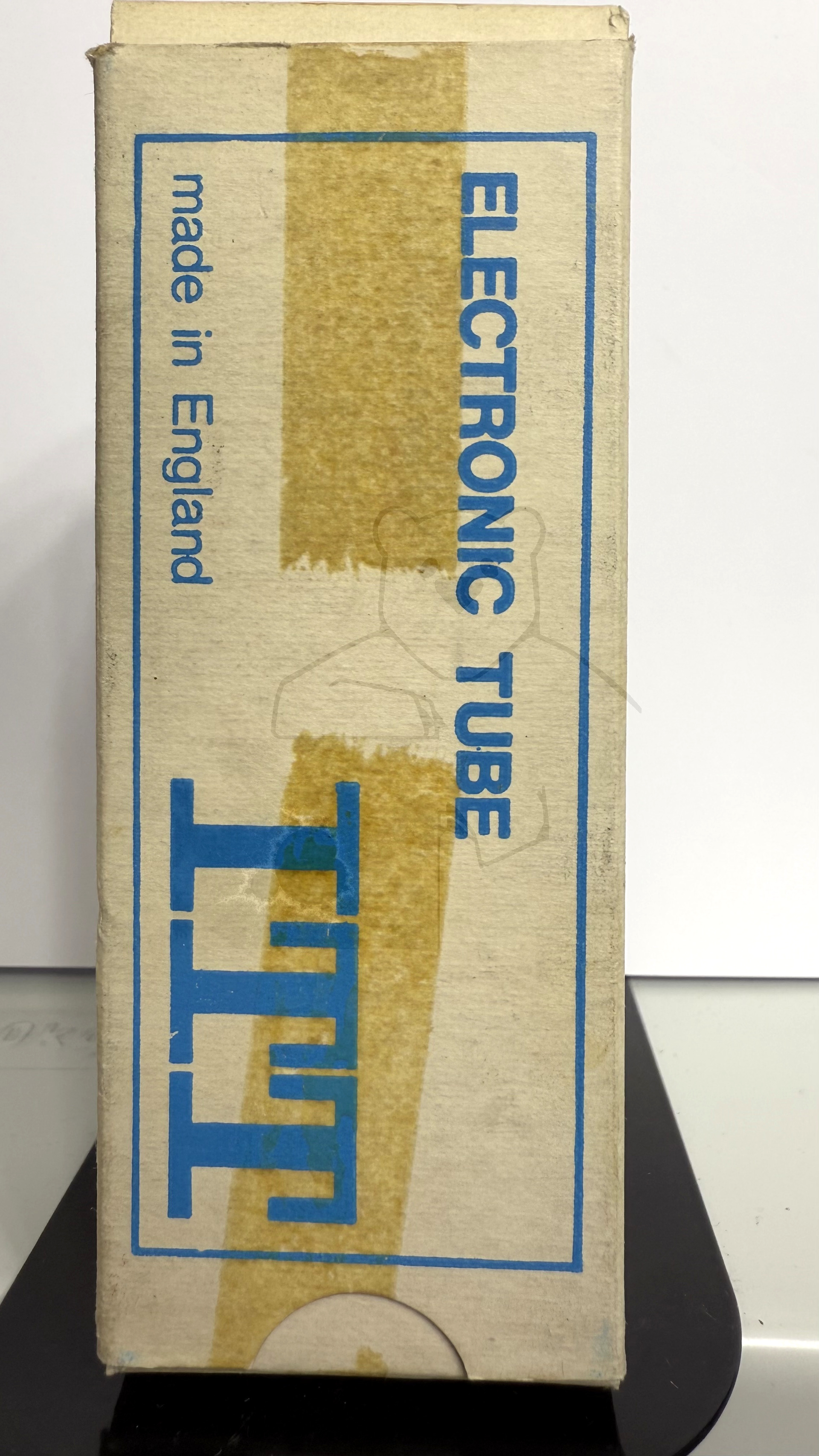

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S128

🔎 Beschreibung der Systeme für die Röhre: 5A/152M

	System 1
Kathode	7
Gitter 1	6
Gitter 2	3
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5A/152M

Bildquelle: STC Datenblatt

🔎 Datenblätter zur Röhre: 5A/152M
Datenblatt 5A-152M STC [www.tubedata.info].pdf (212 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
