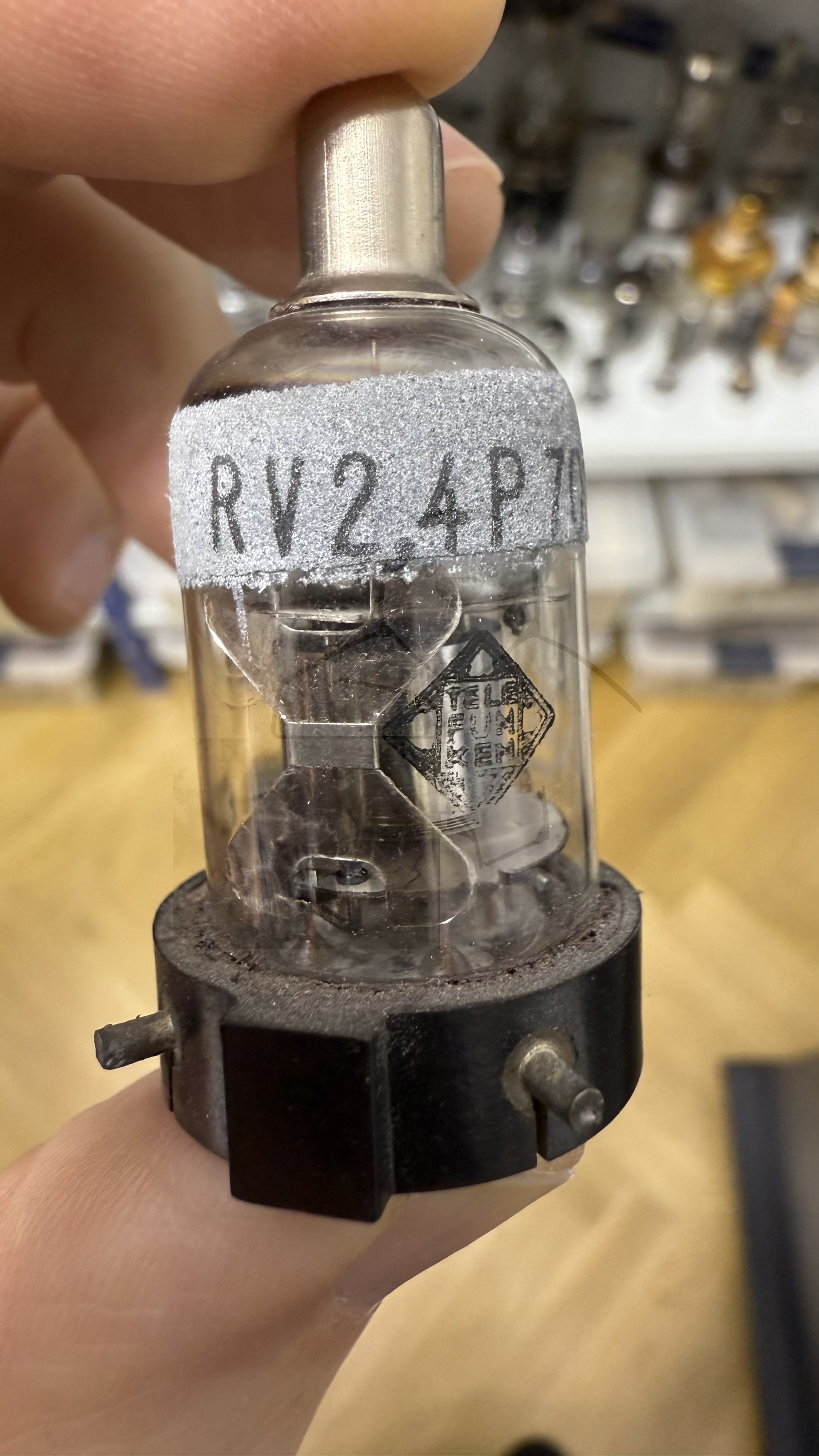

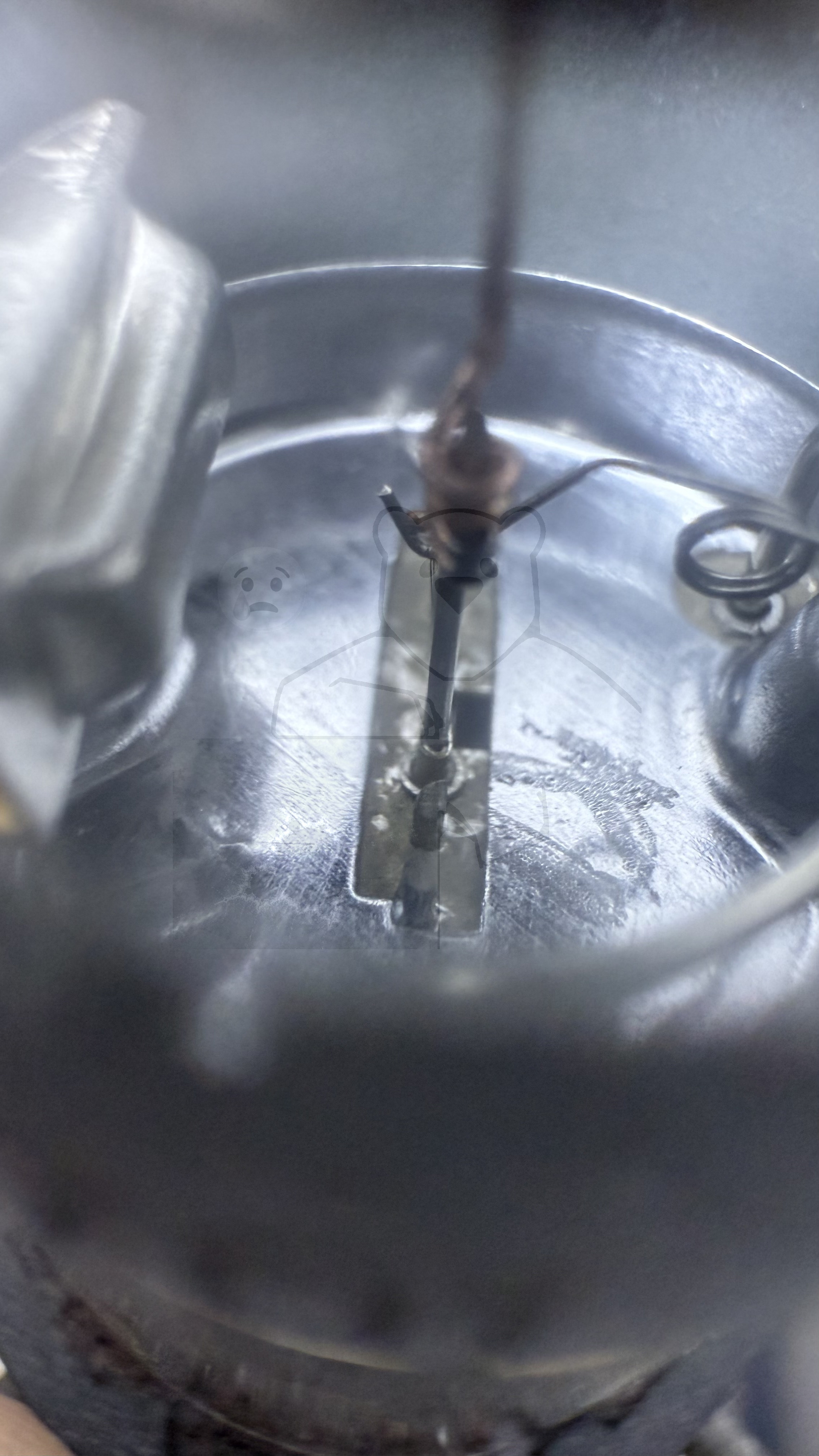

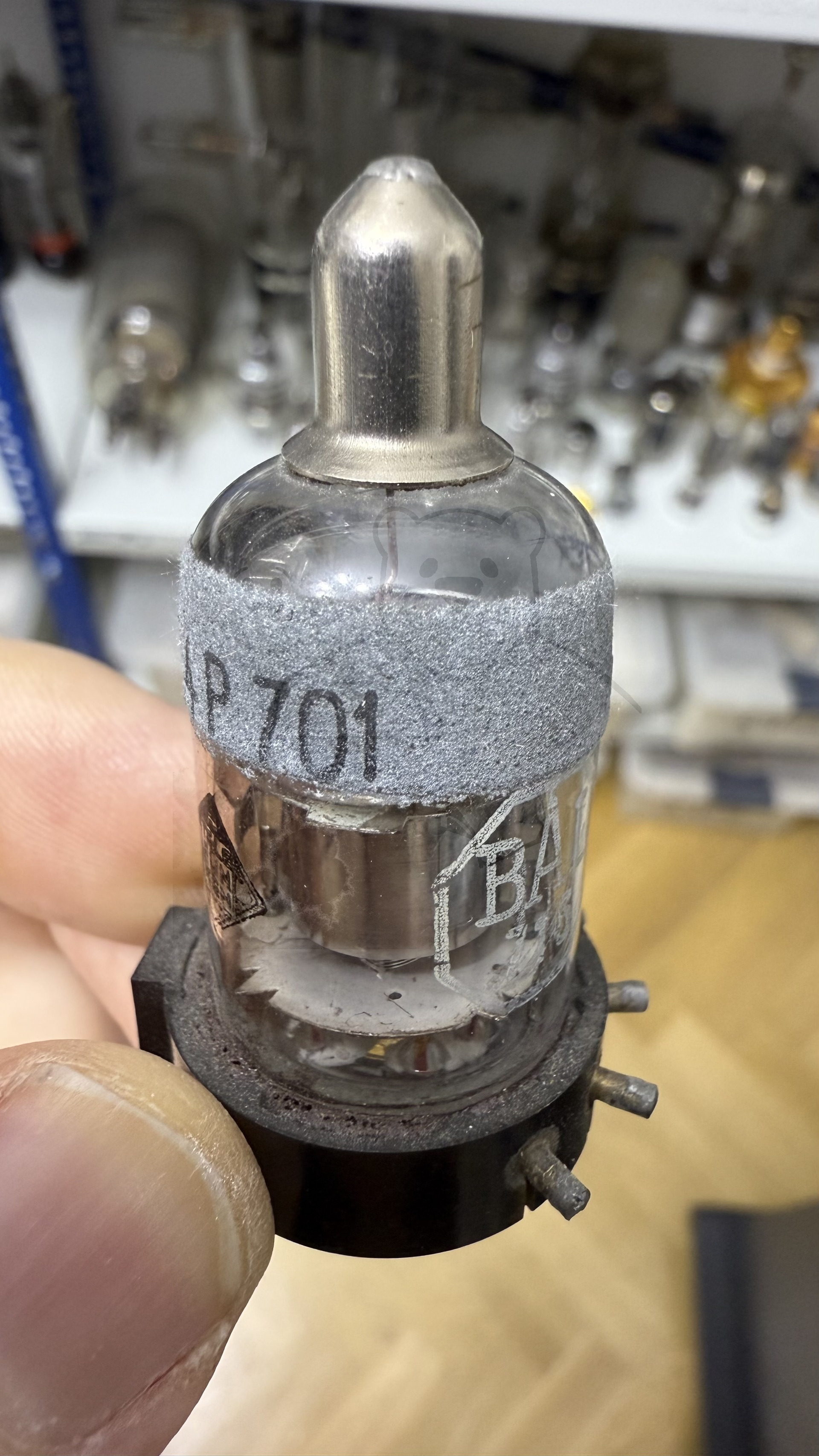

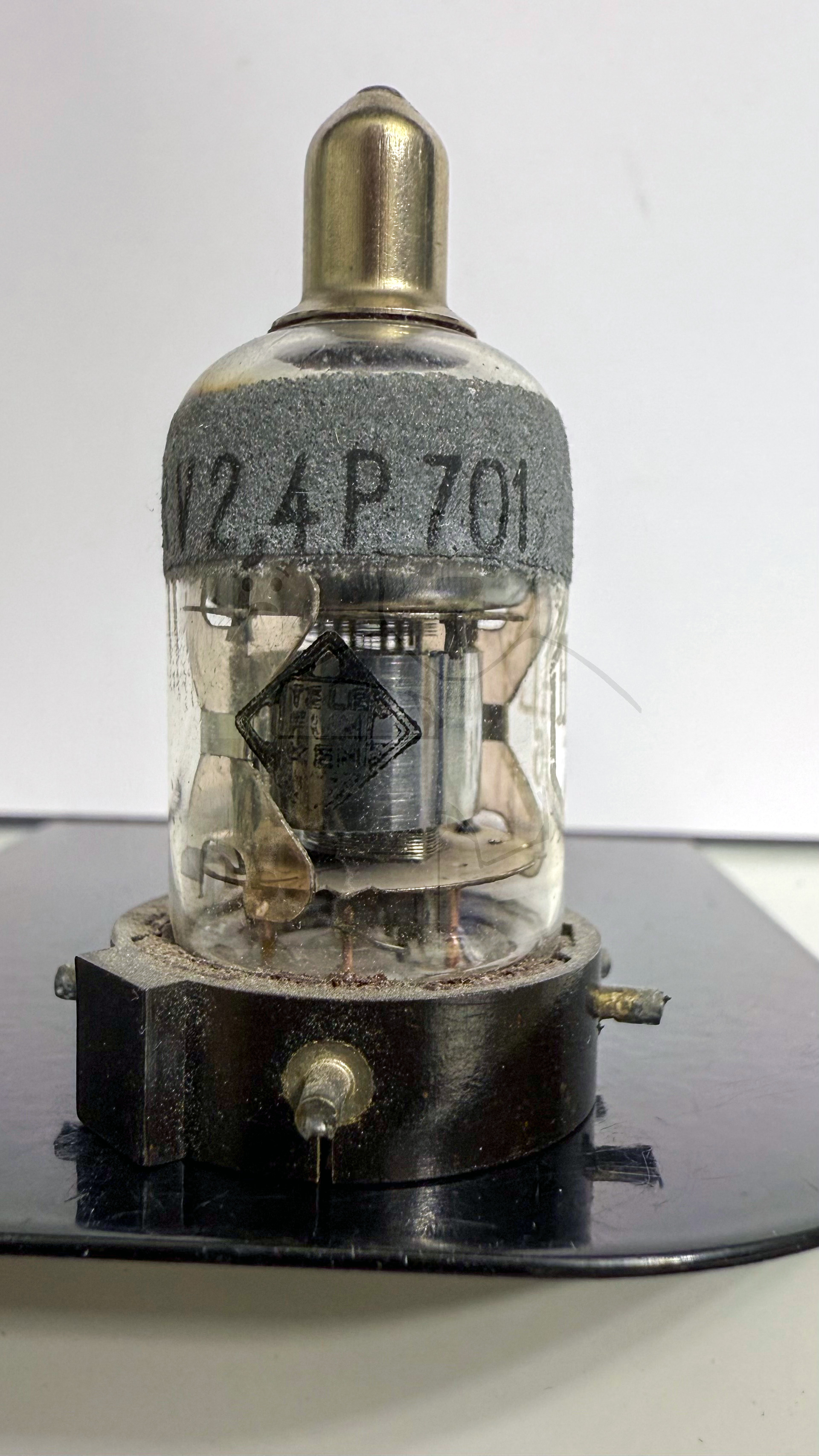

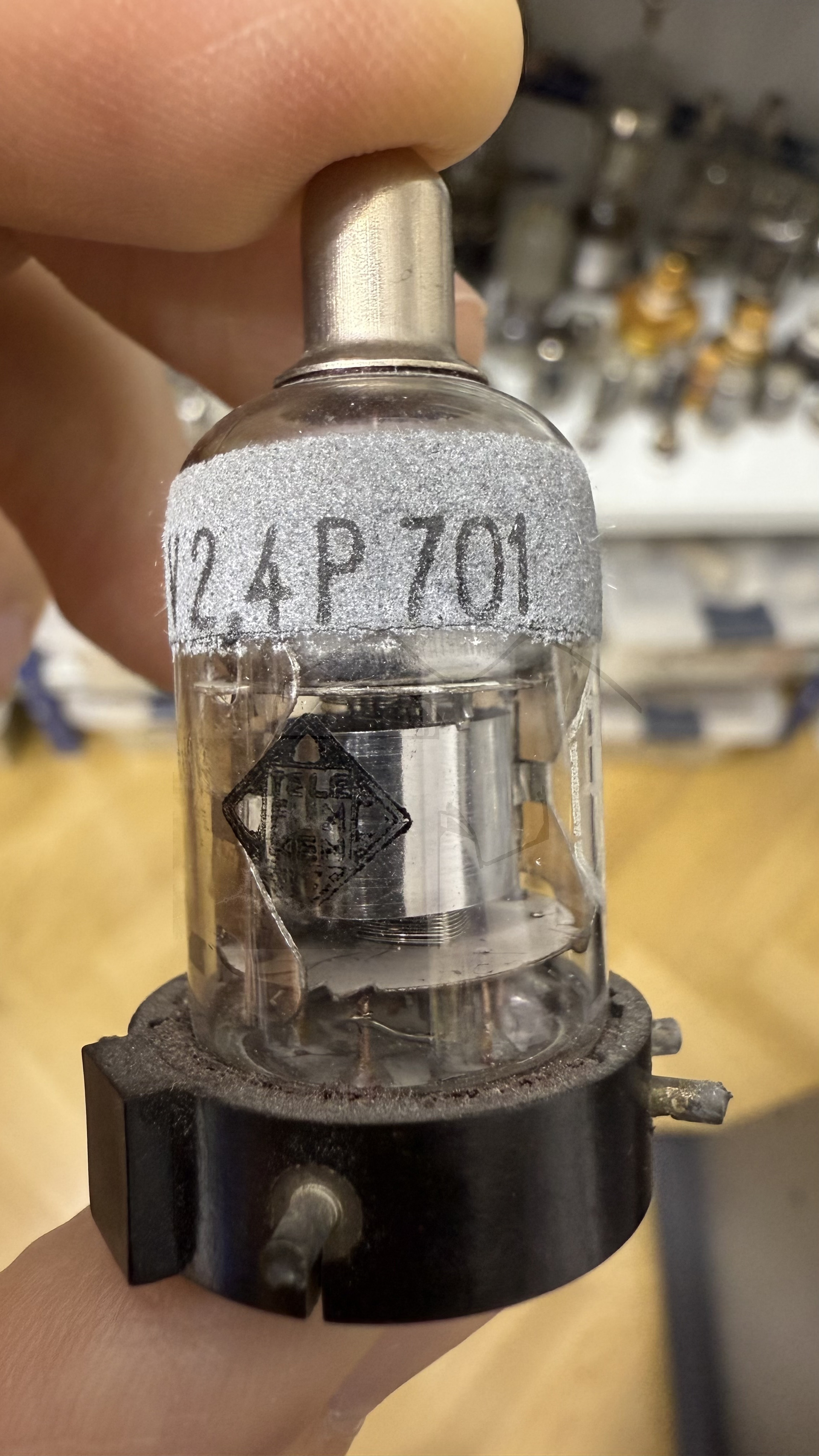

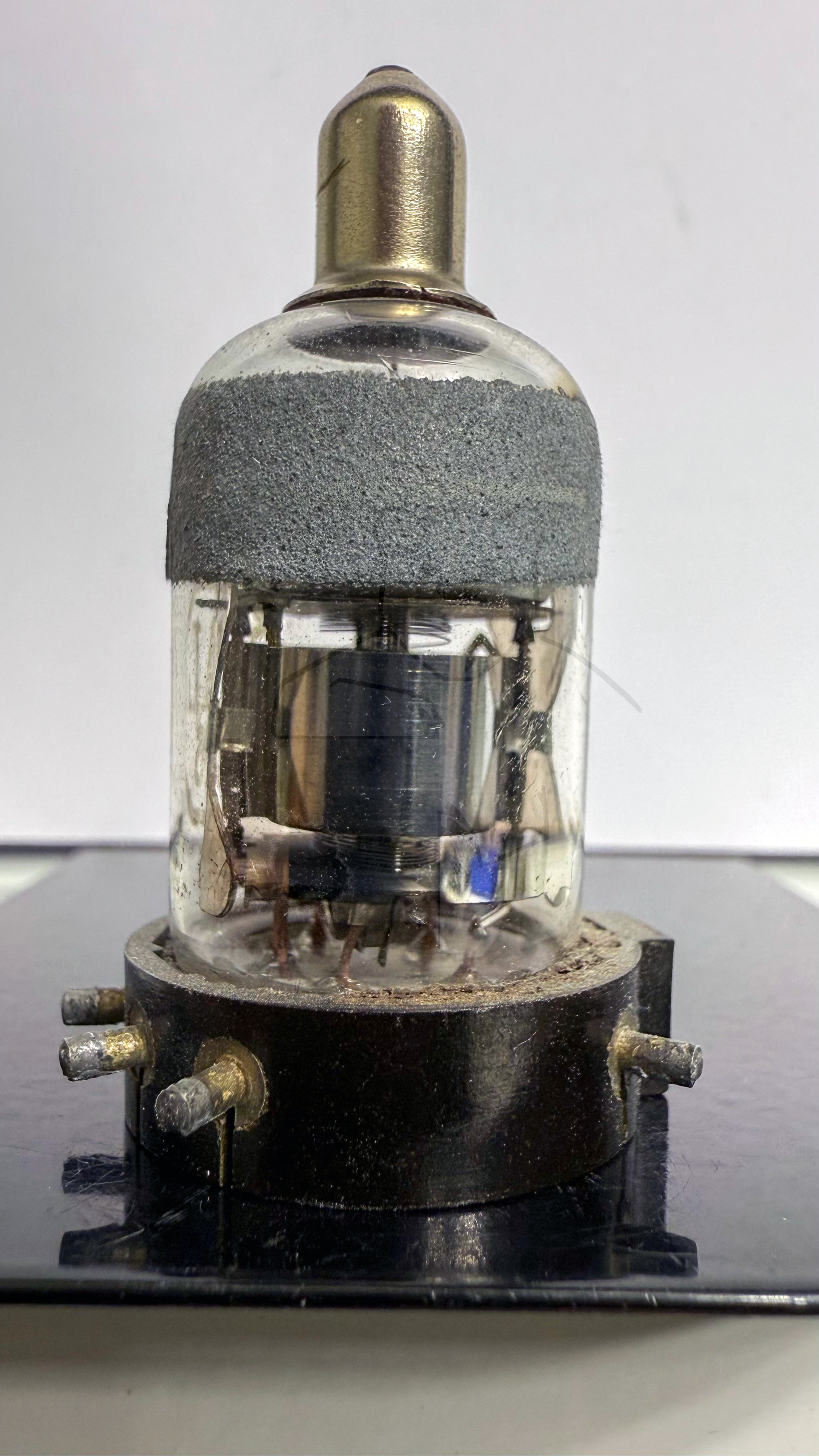

Daten und Bilder der Röhre: RV2,4P701

🔎 Beschreibung der Röhre: RV2,4P701 Inventarnummer: 07794

Name	→ RV2,4P701
Vergleichsname	P701
Hersteller	→ Telefunken
Heizspannung (Volt)	2,4
Heizstrom (Ampère)	0,06
Art der Heizung	Direkt

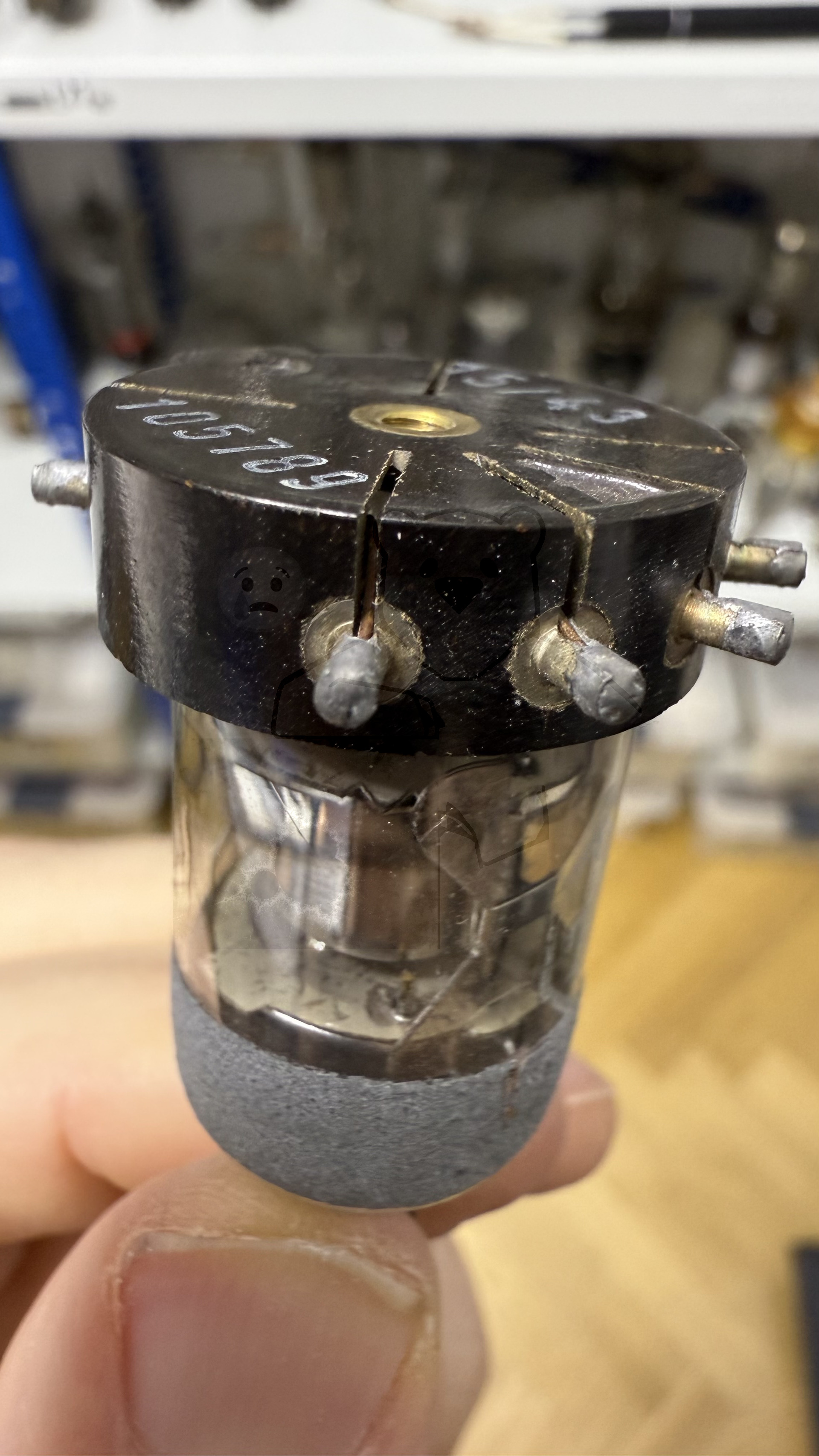

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

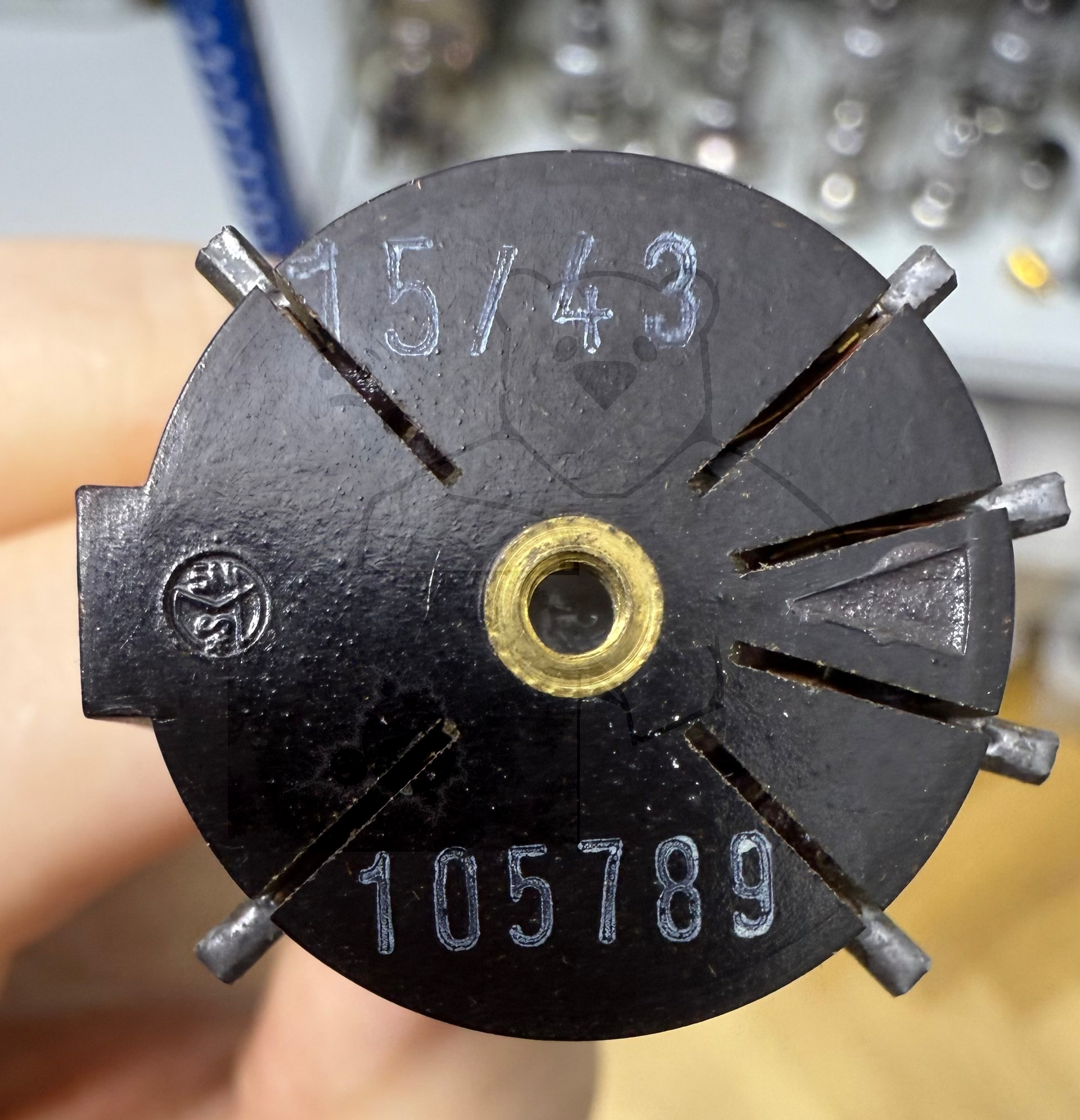

Serien Nummer	105789
Verpackung	Neutrale Verpackung
Getestet	Heizfaden ok

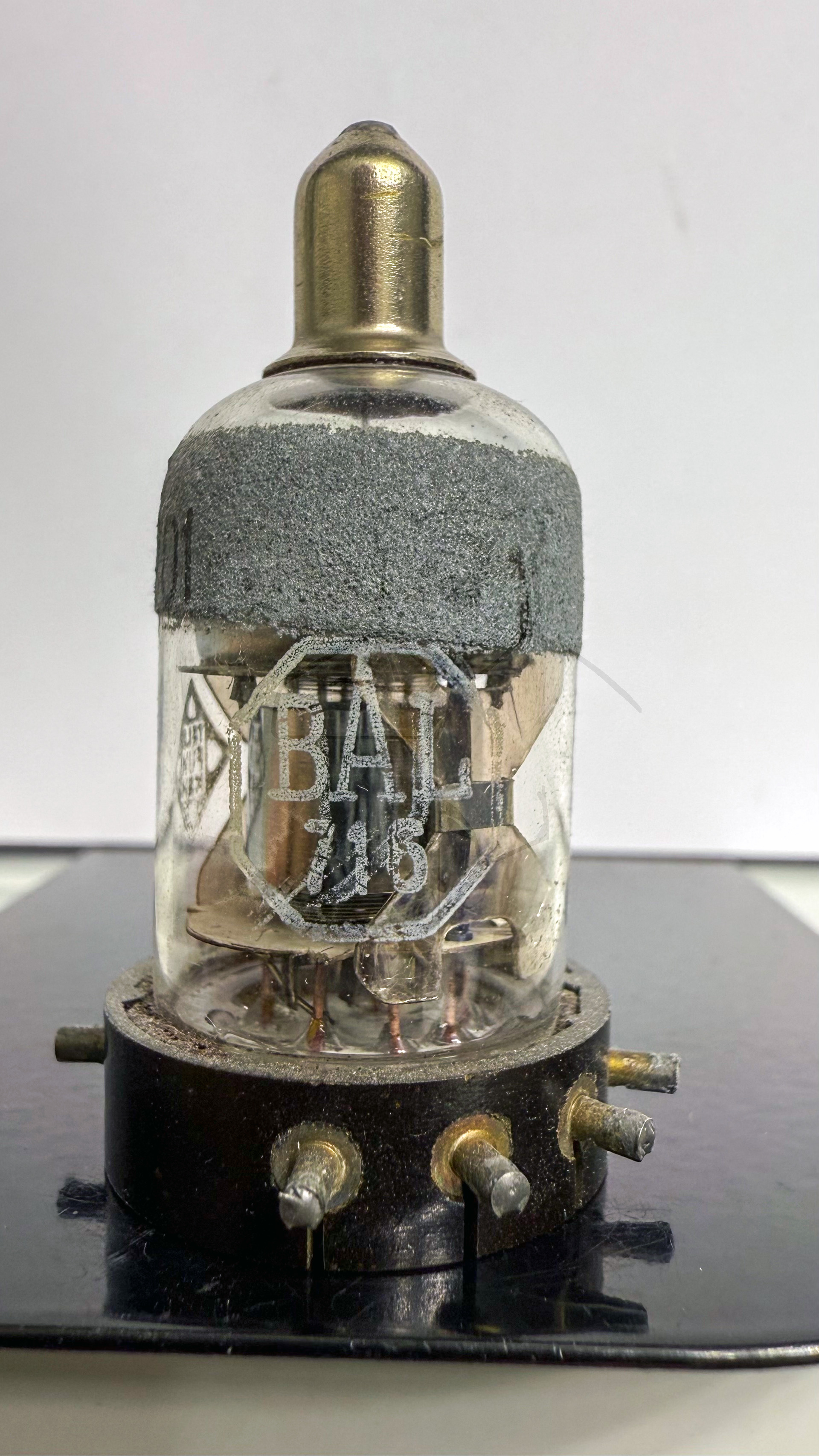

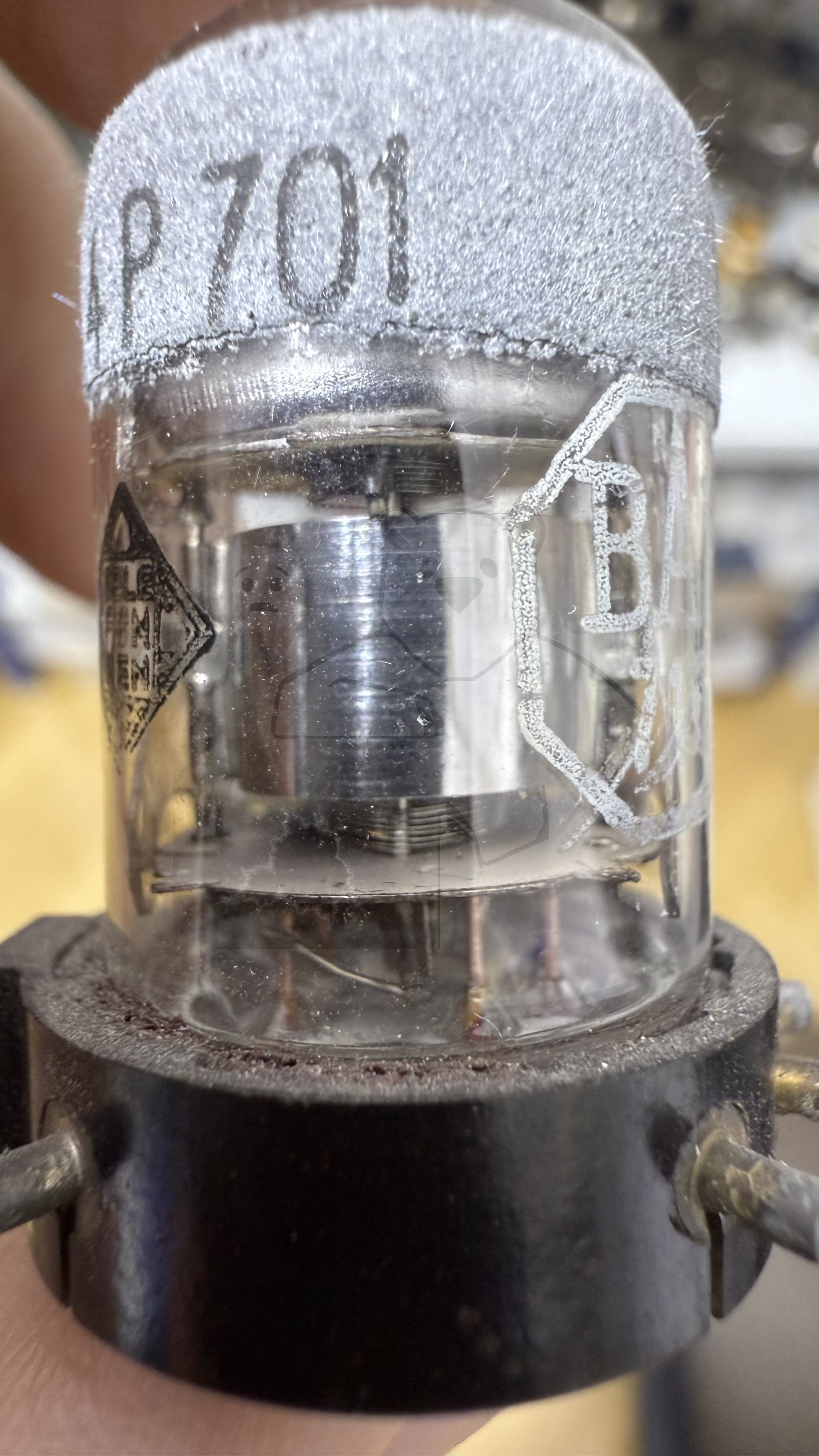

Hoheitszeichen	Wehrmacht, 15/43, BAL716 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L10

🔎 Beschreibung der Systeme für die Röhre: RV2,4P701

	System 1
Kathode	f
Gitter 1	Kappe
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RV2,4P701

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV2,4P701
Datenblatt RV2.4P701 Telefunken [www.tubedata.info].pdf (202 kB)
Pruefkarte RV2,4P701 - Funke W19 Roehrenpruefer.pdf (174 kB)
