đ Beschreibung der Röhre: RE83 Inventarnummer: 07784
| Name | â RE83 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 2,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Telefunkensockel, 4pol. (4 Stifte) â Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Stifte) |
| Informationen Röhrentyp | |
| Informationen | ZusÀtzlicher Aufdruck: 2.08.4 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | Heizfaden ok |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L15 |
đ Beschreibung der Systeme fĂŒr die Röhre: RE83
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RE83
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: RE83

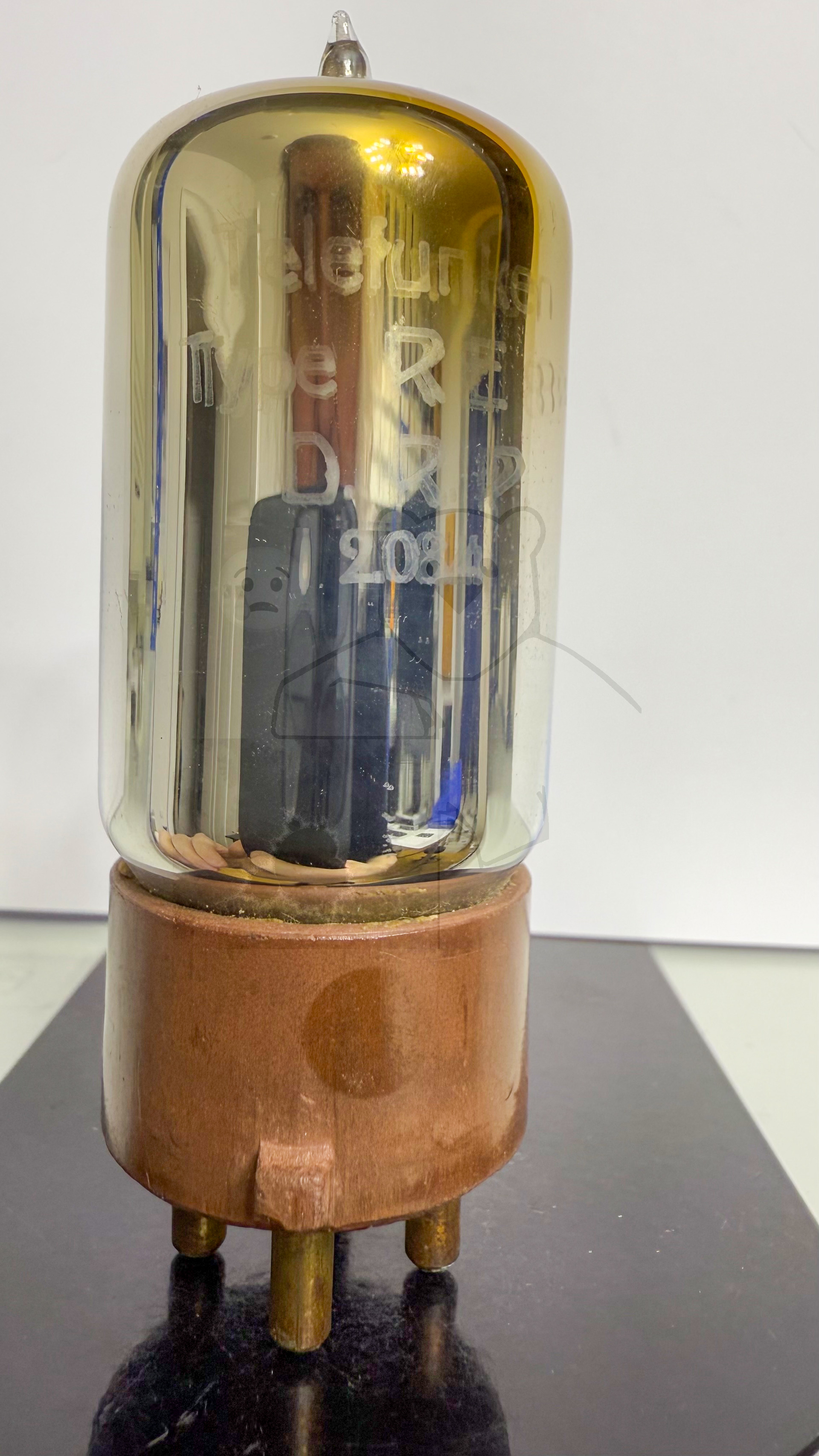

Röhre RE83 #7784 Bild 1

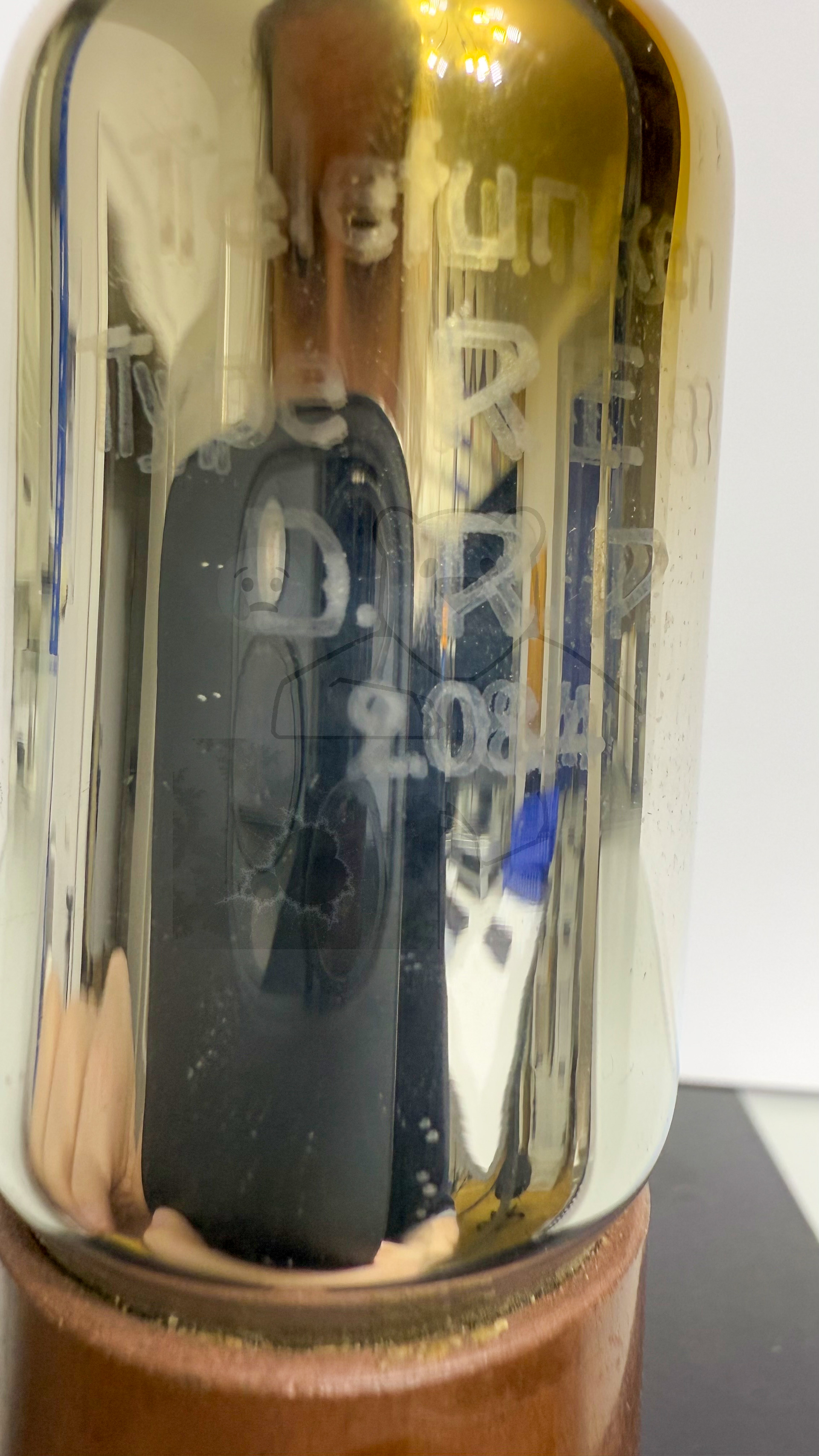

Röhre RE83 #7784 Bild 2

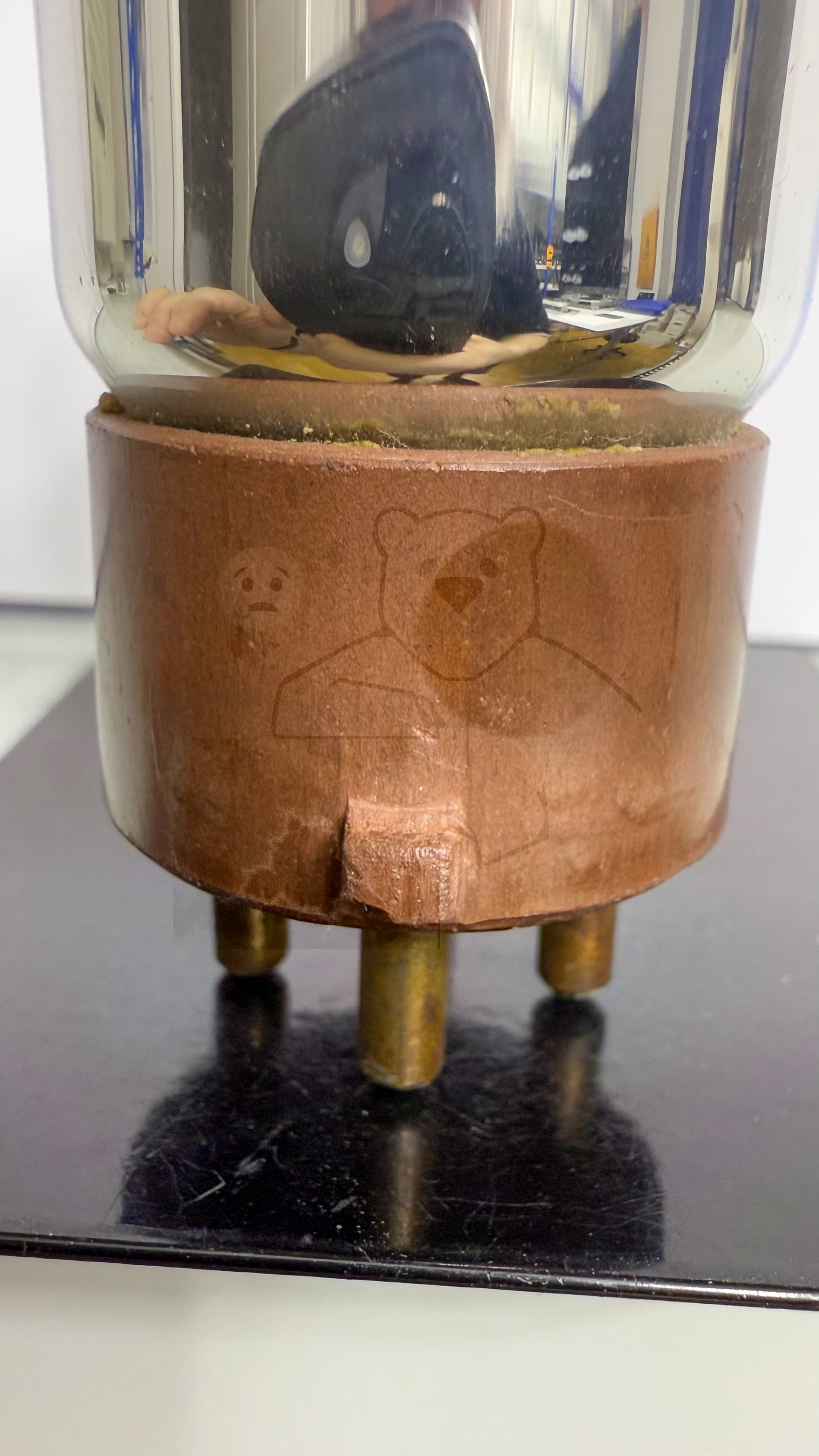

Röhre RE83 #7784 Bild 3

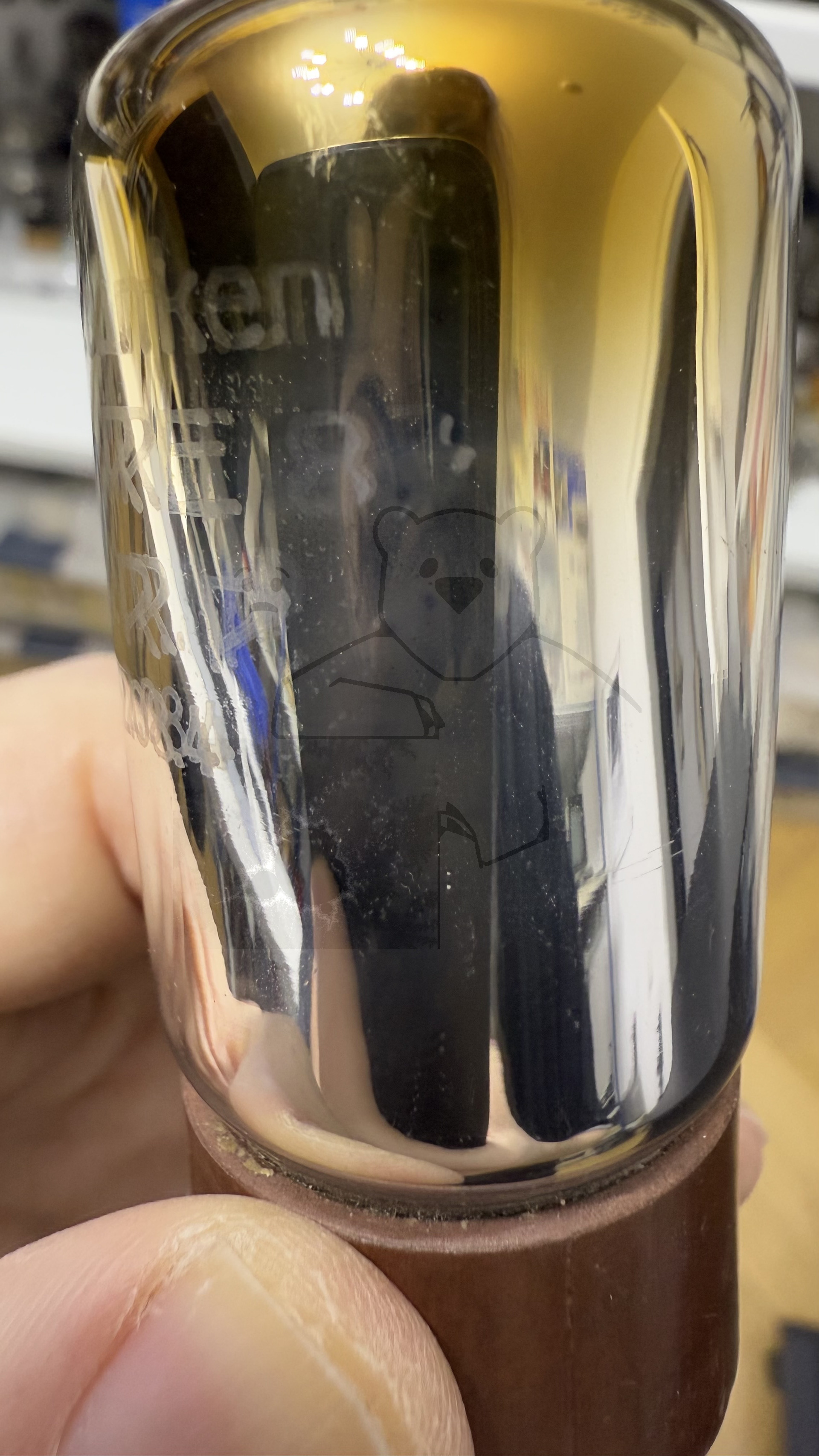

Röhre RE83 #7784 Bild 4

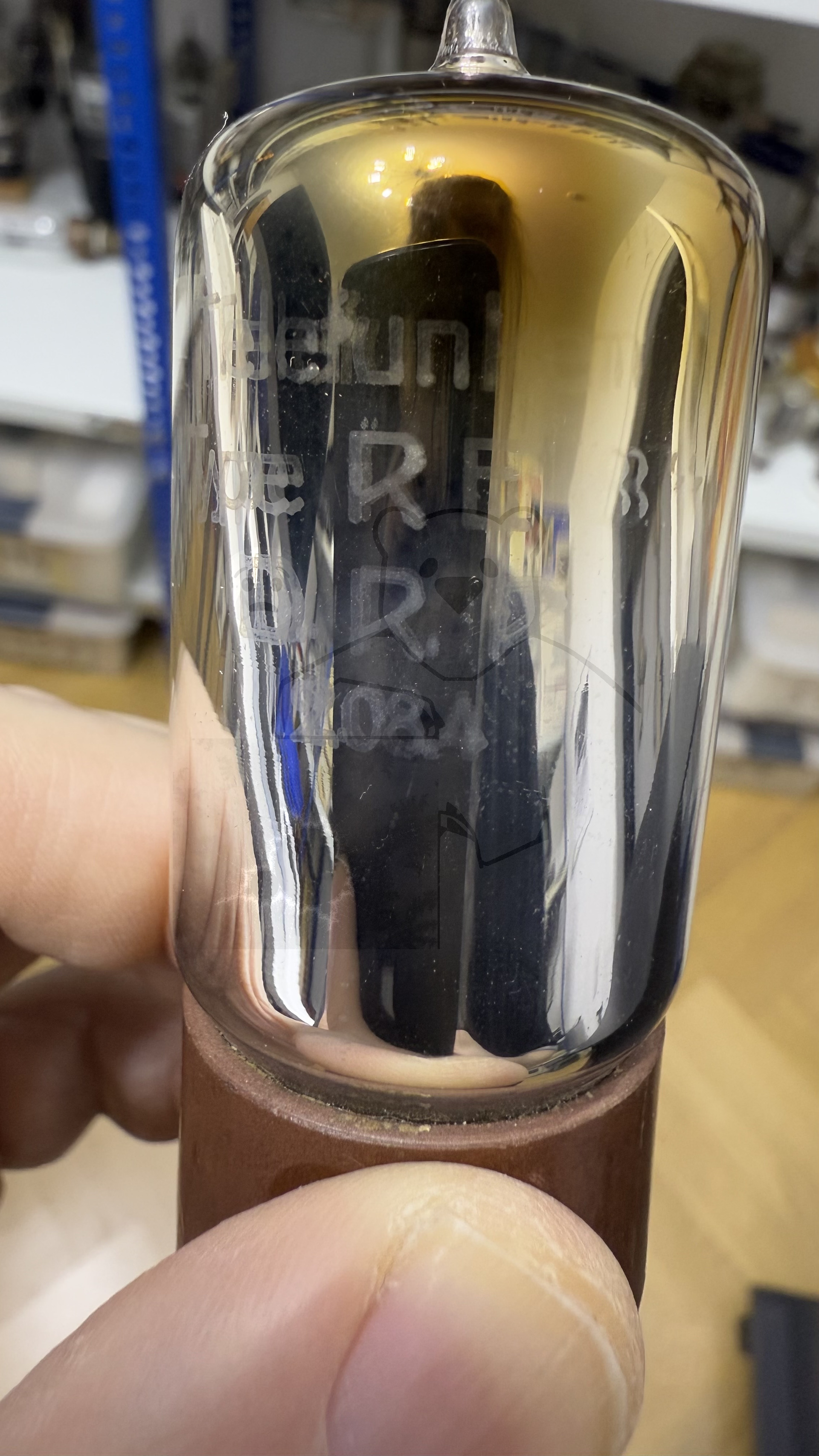

Röhre RE83 #7784 Bild 5

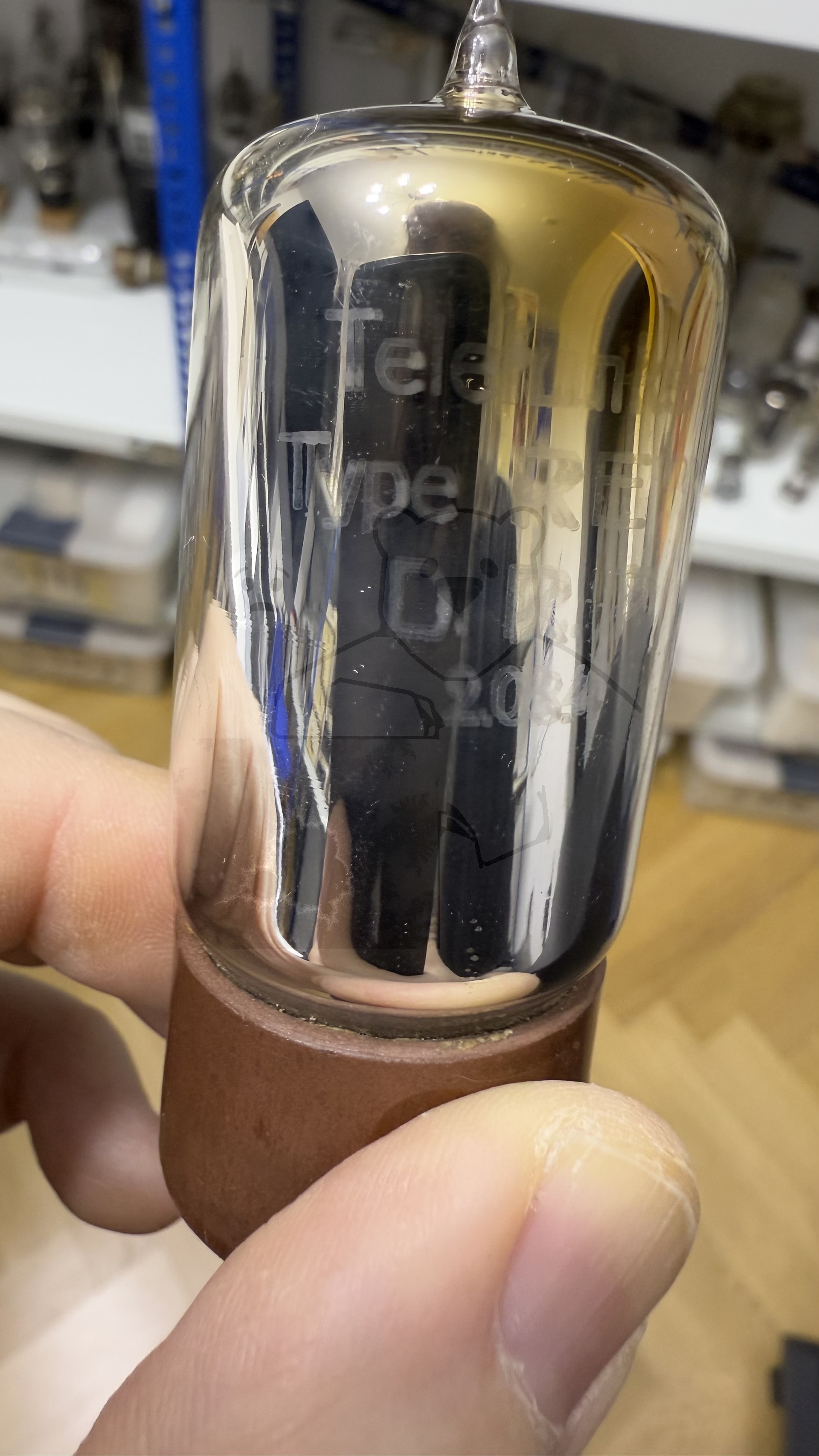

Röhre RE83 #7784 Bild 6

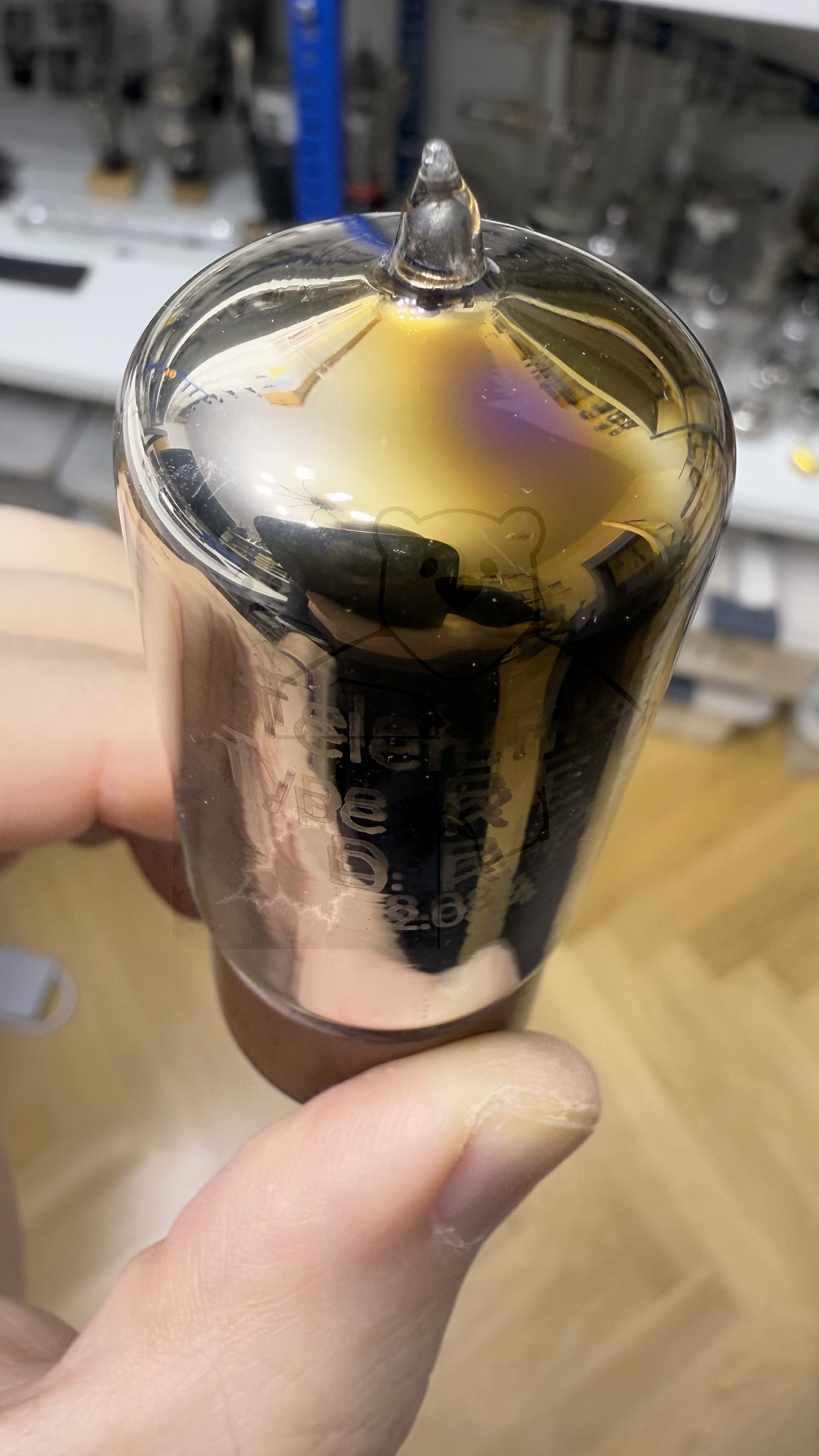

Röhre RE83 #7784 Bild 7

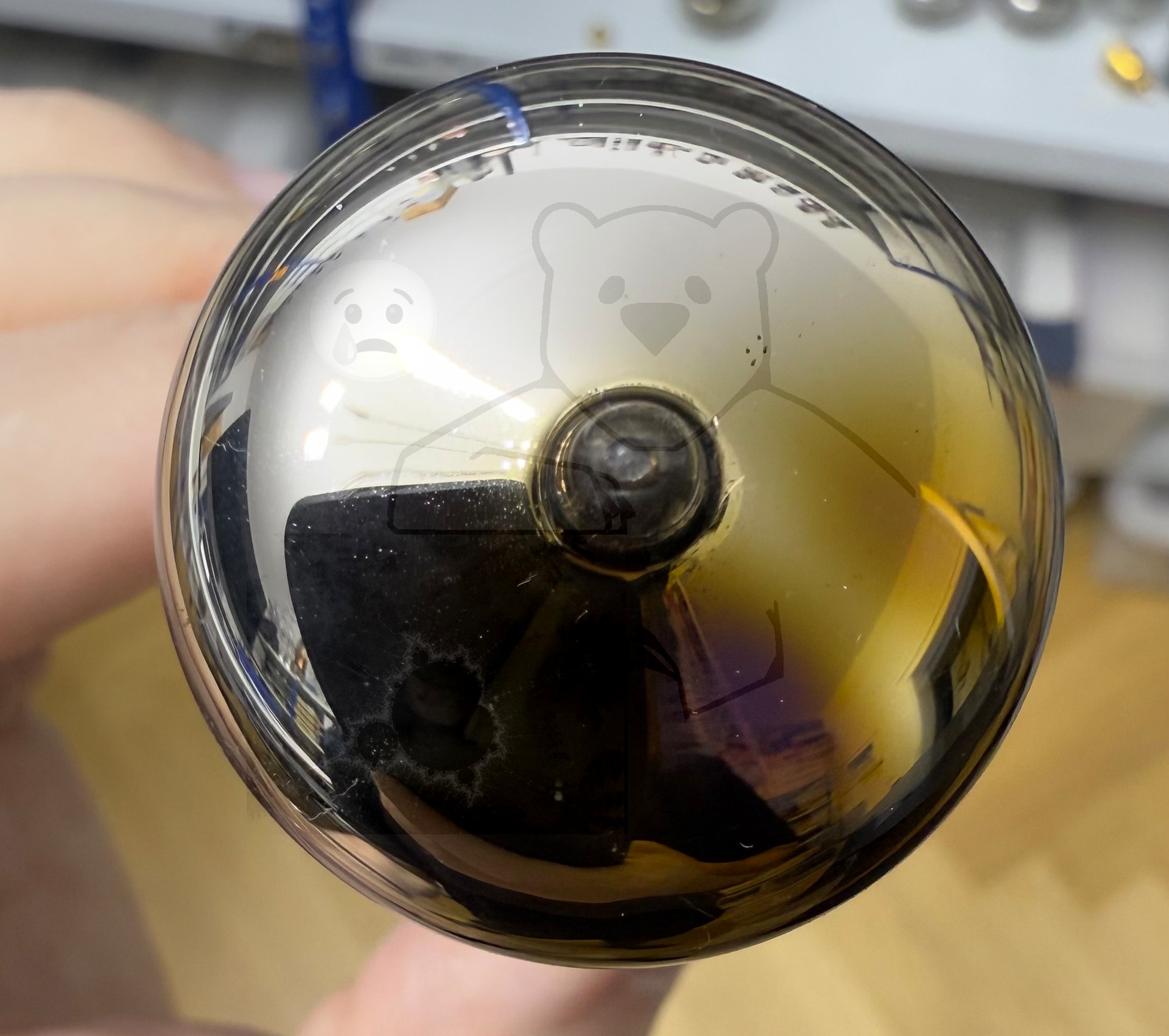

Röhre RE83 #7784 Bild 8

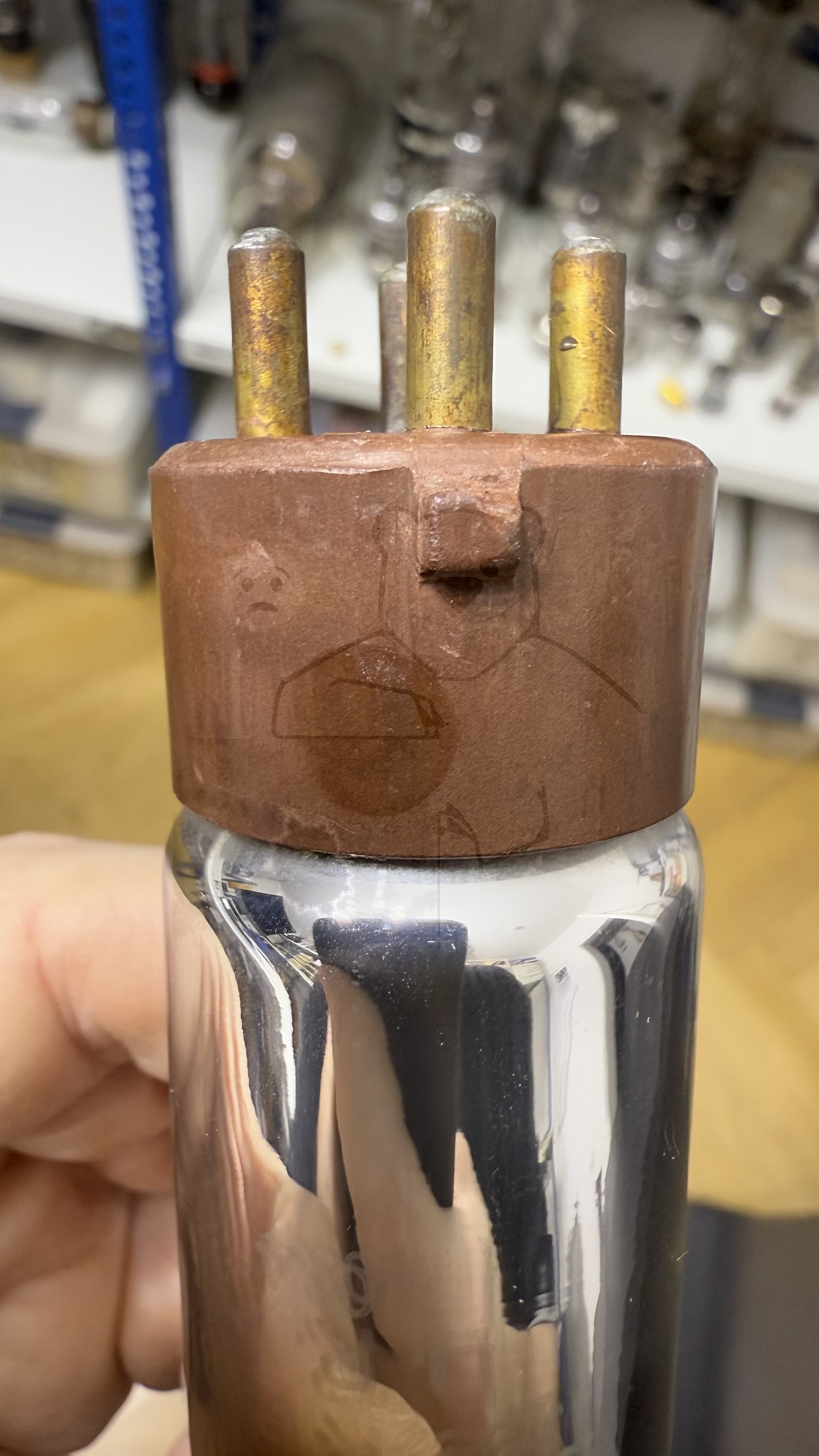

Röhre RE83 #7784 Bild 9

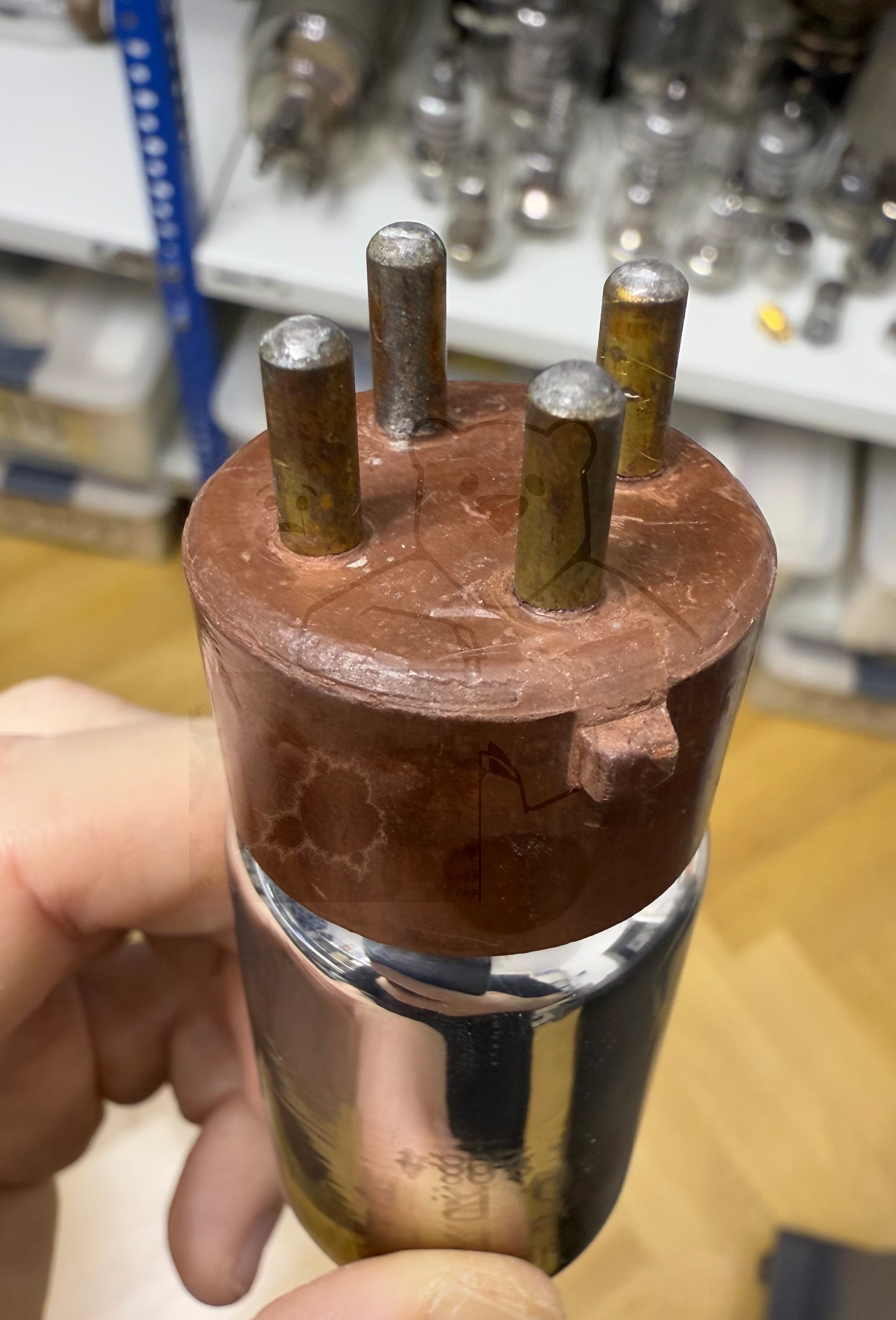

Röhre RE83 #7784 Bild 10

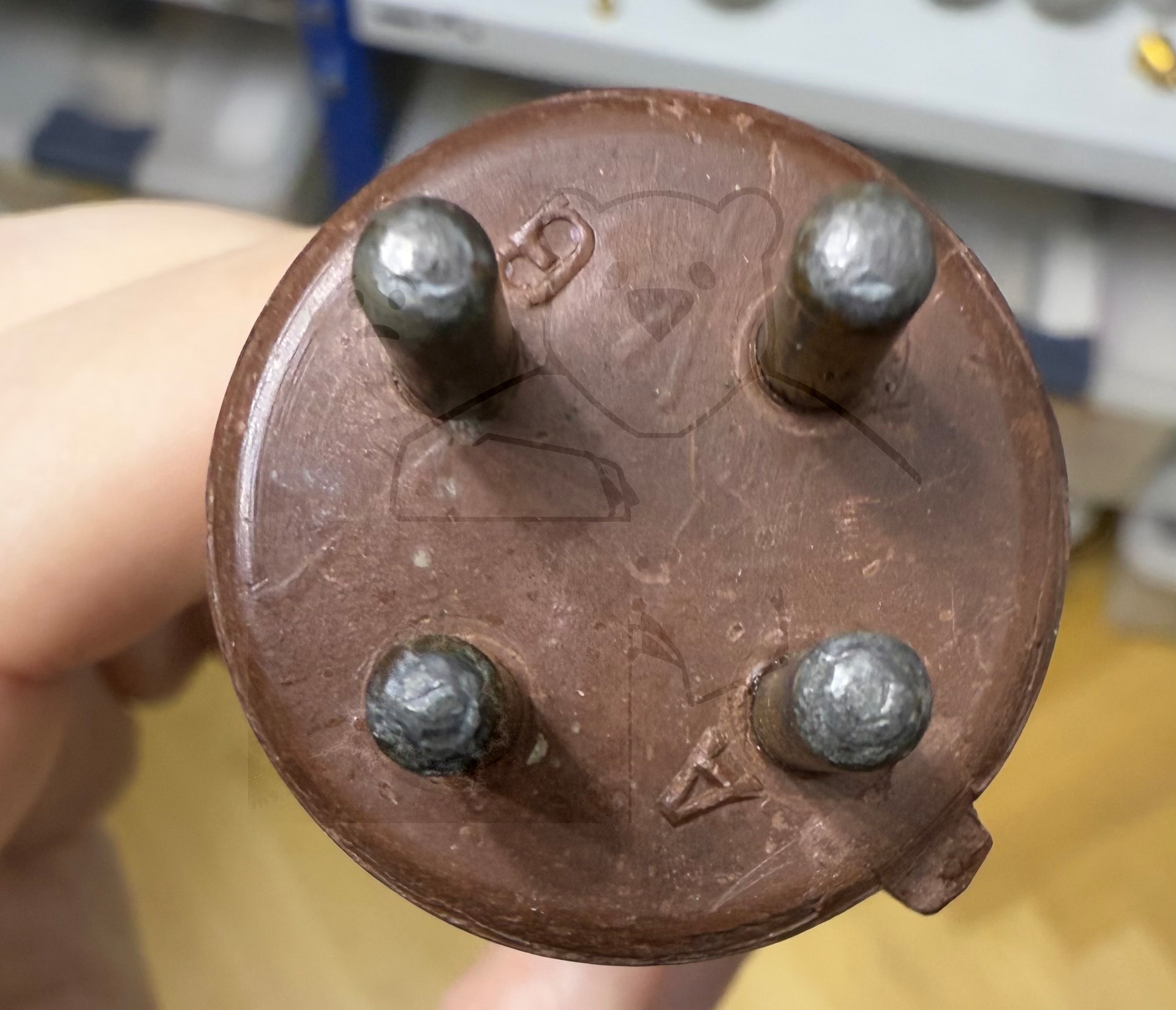

Röhre RE83 #7784 Bild 11
