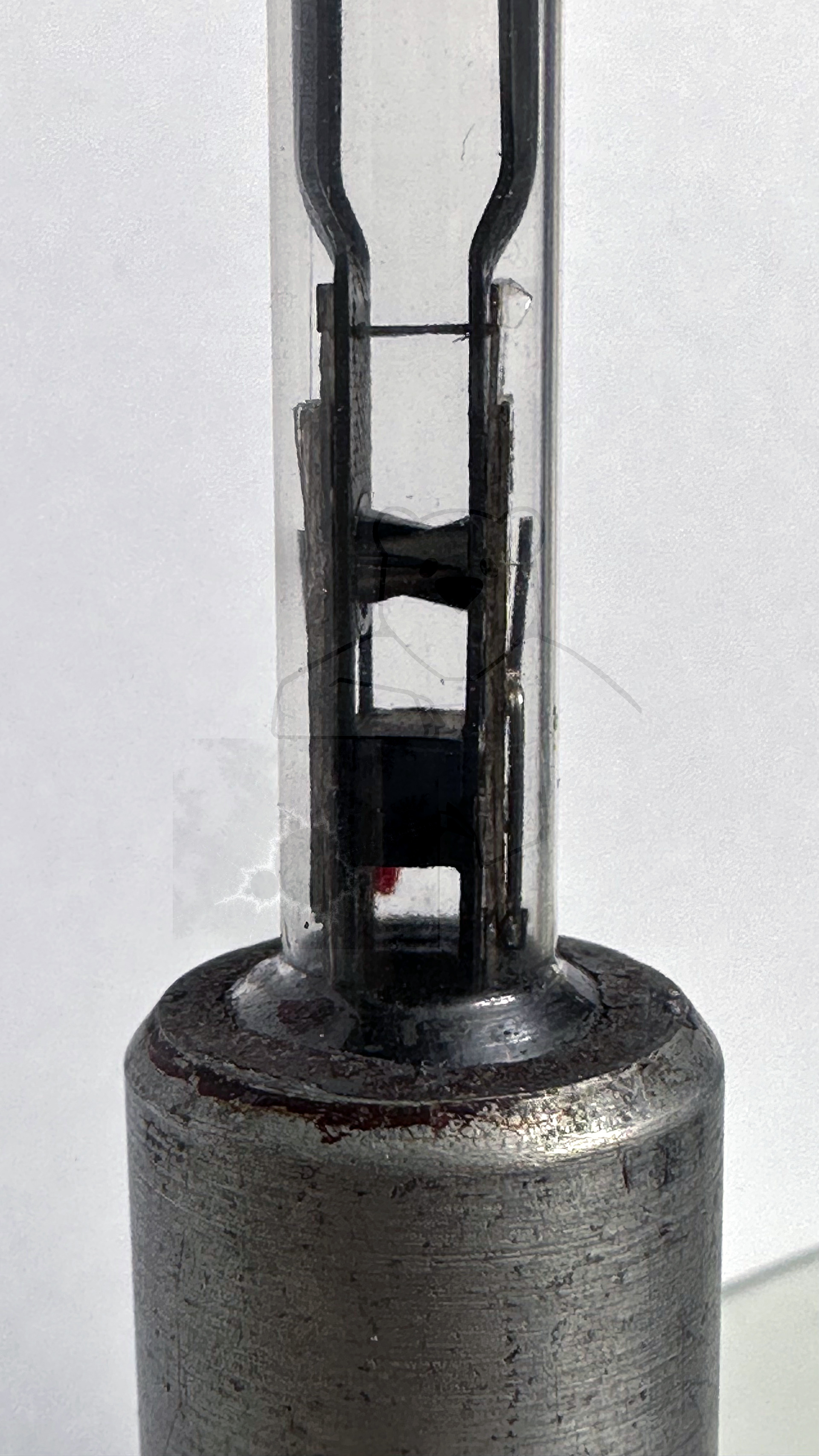

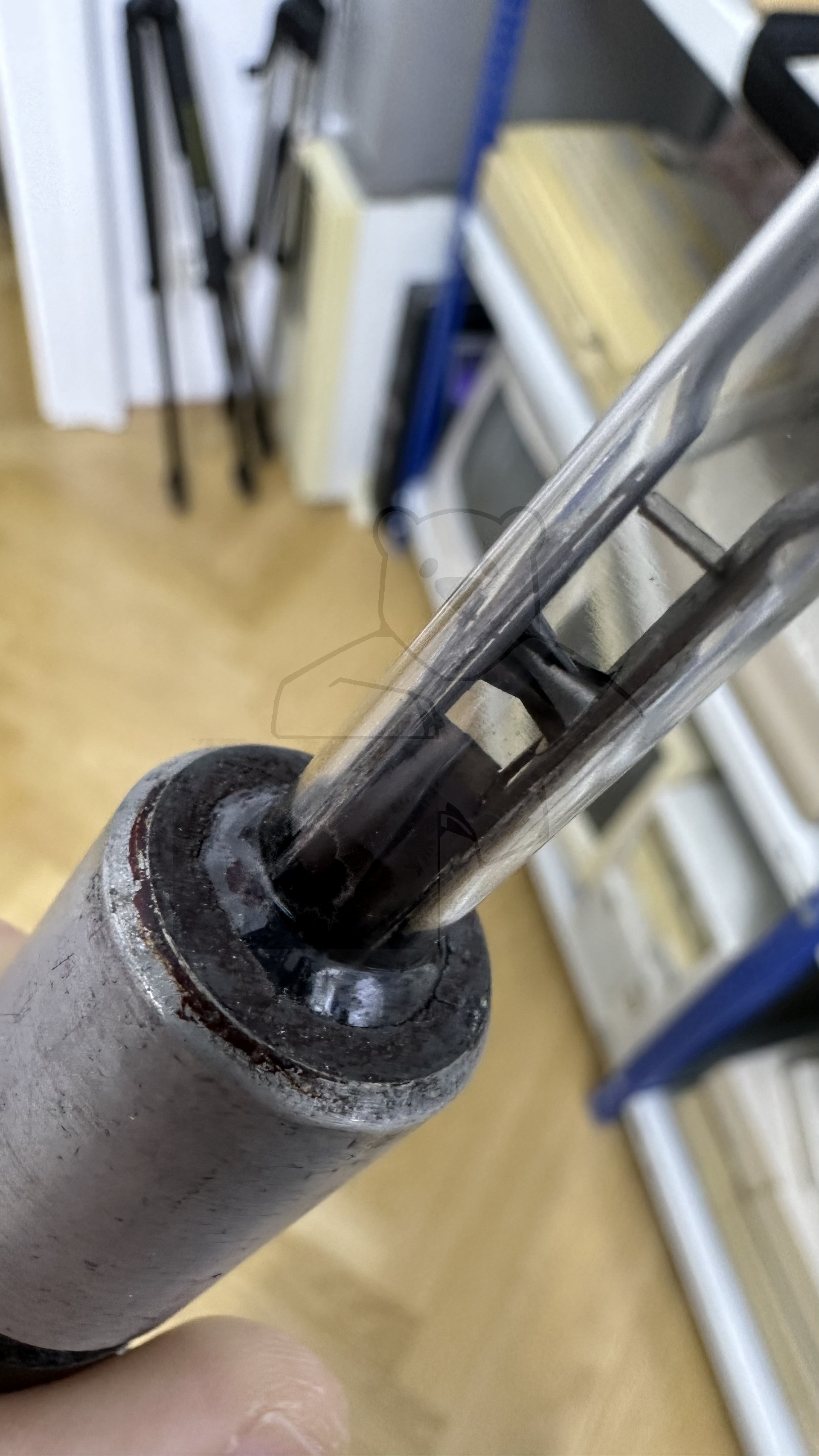

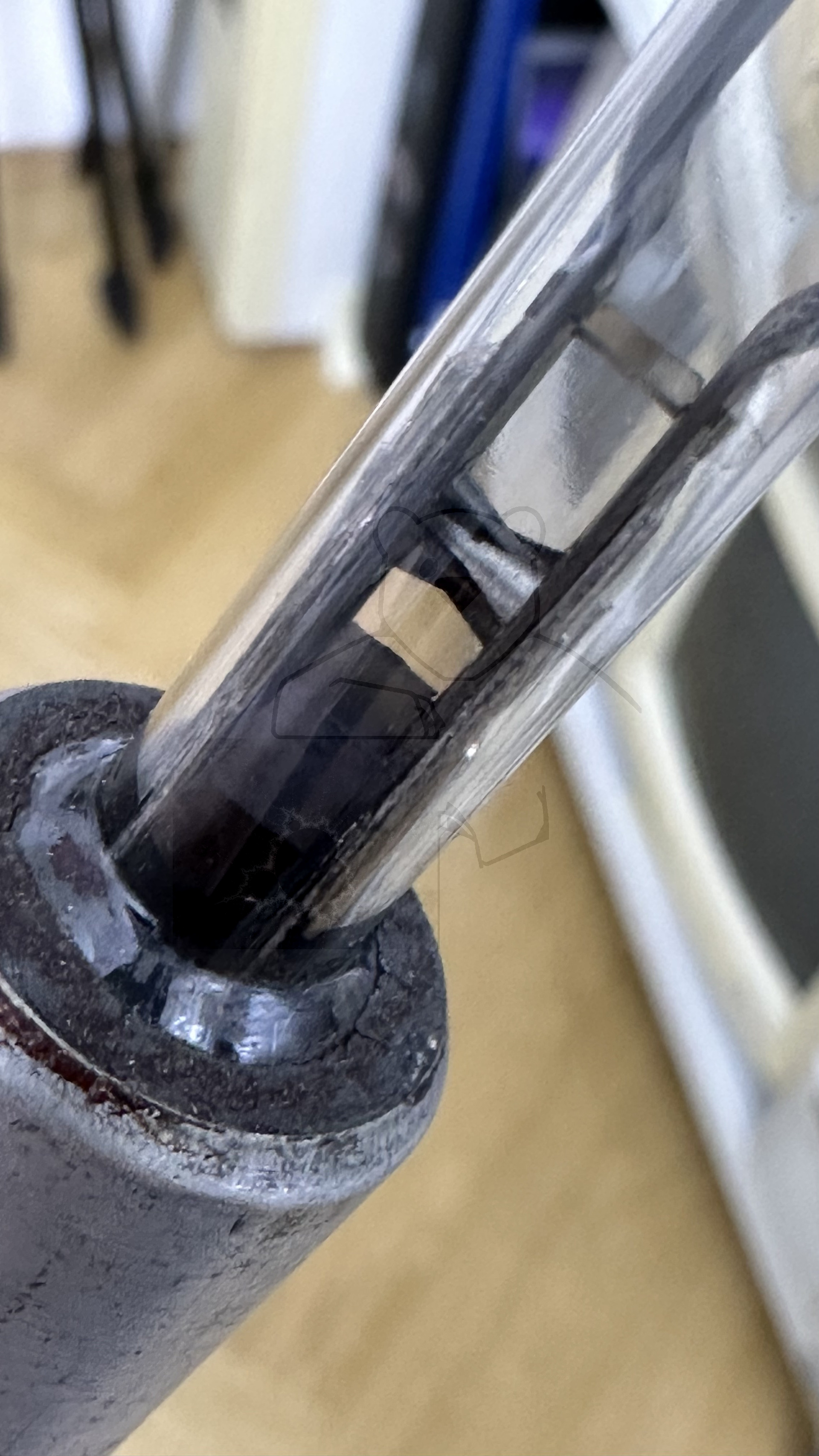

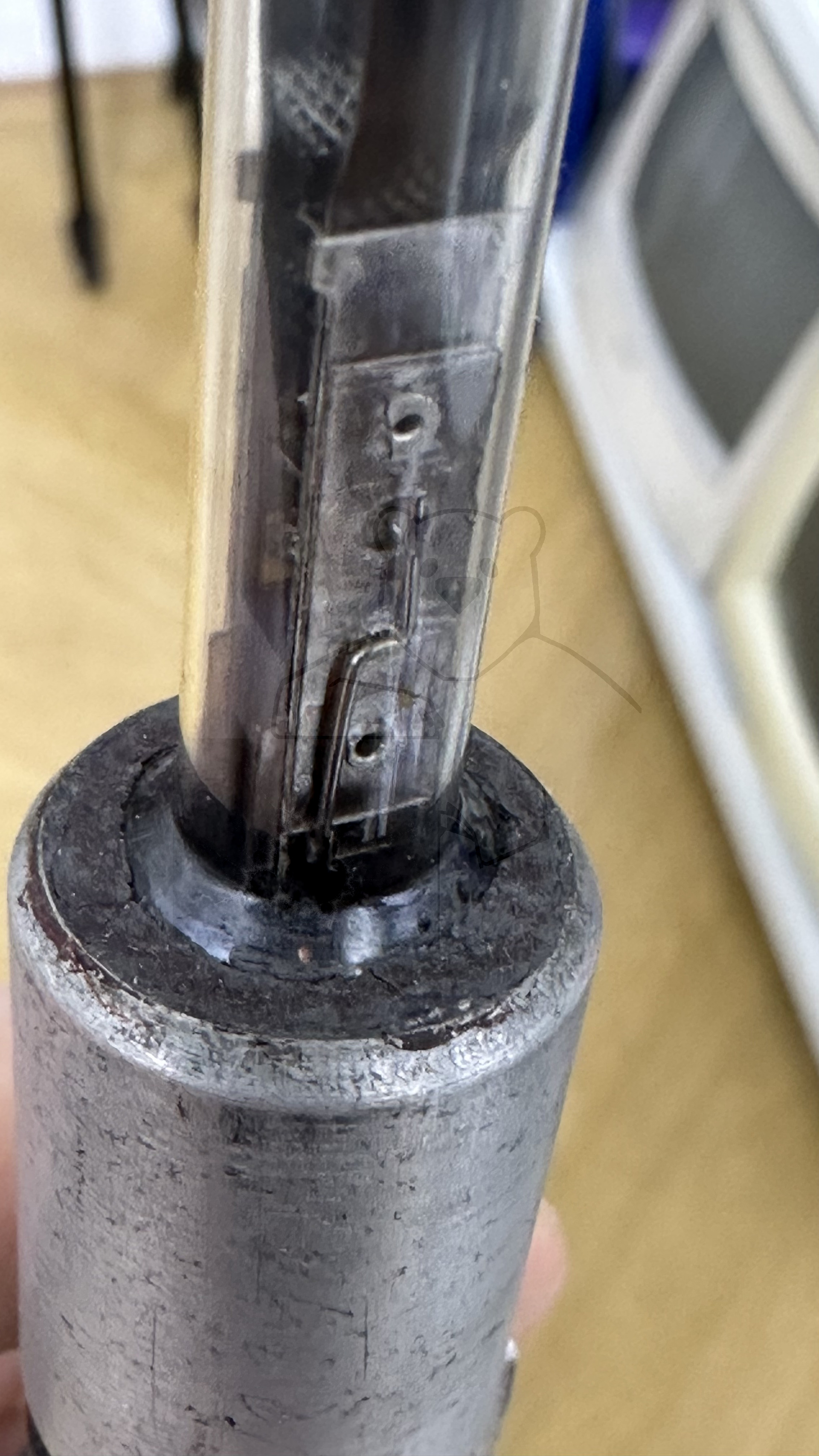

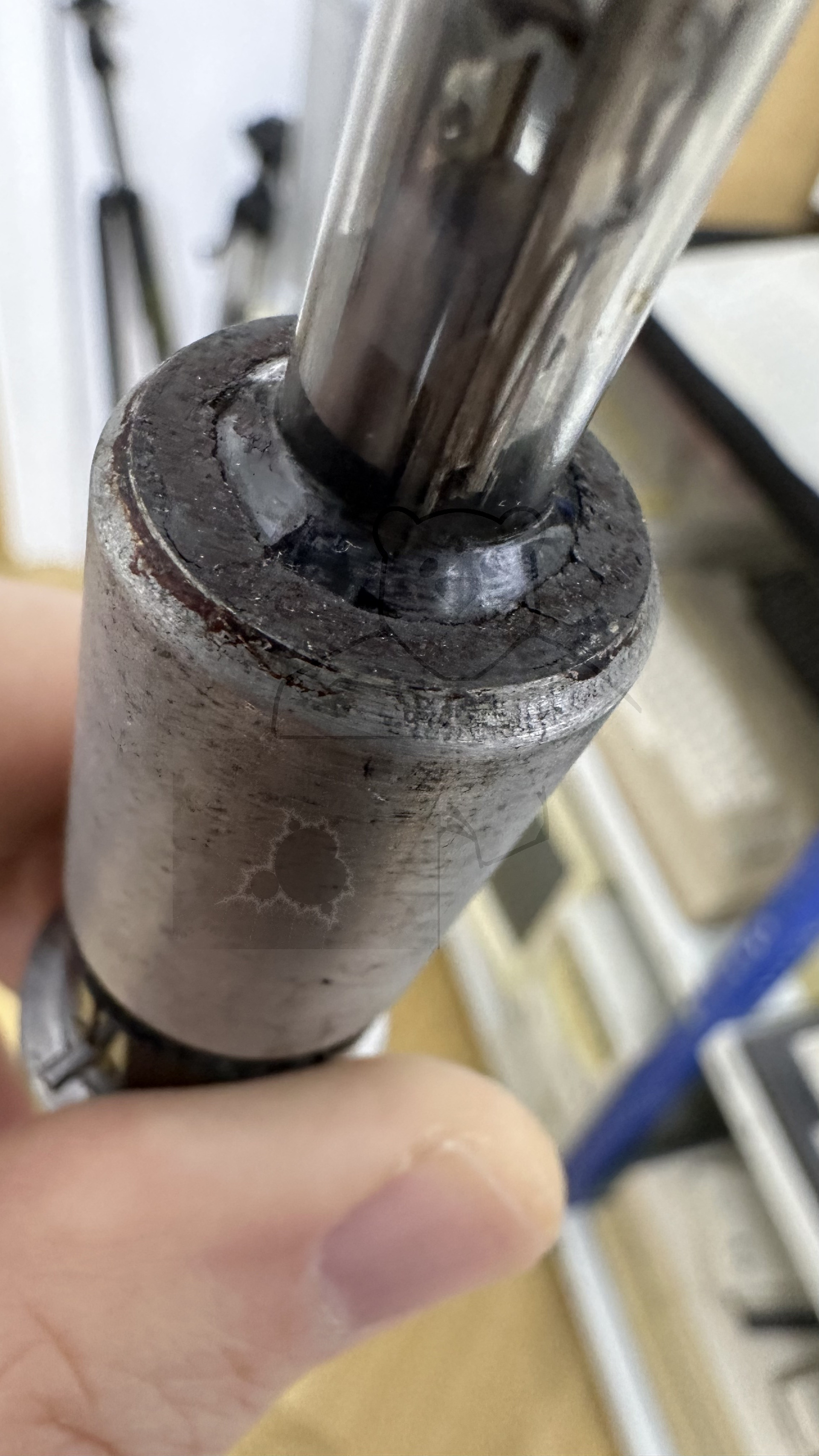

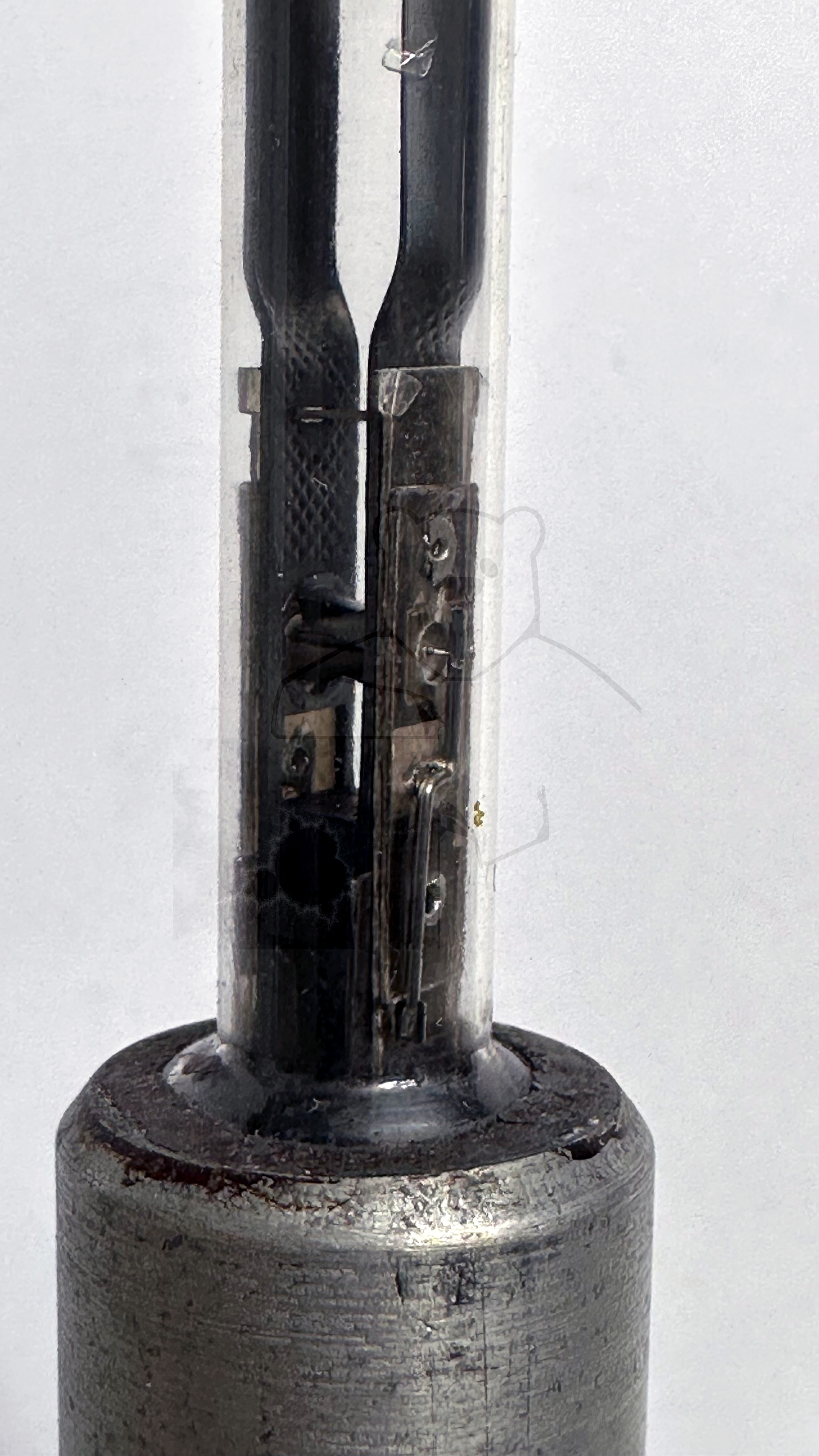

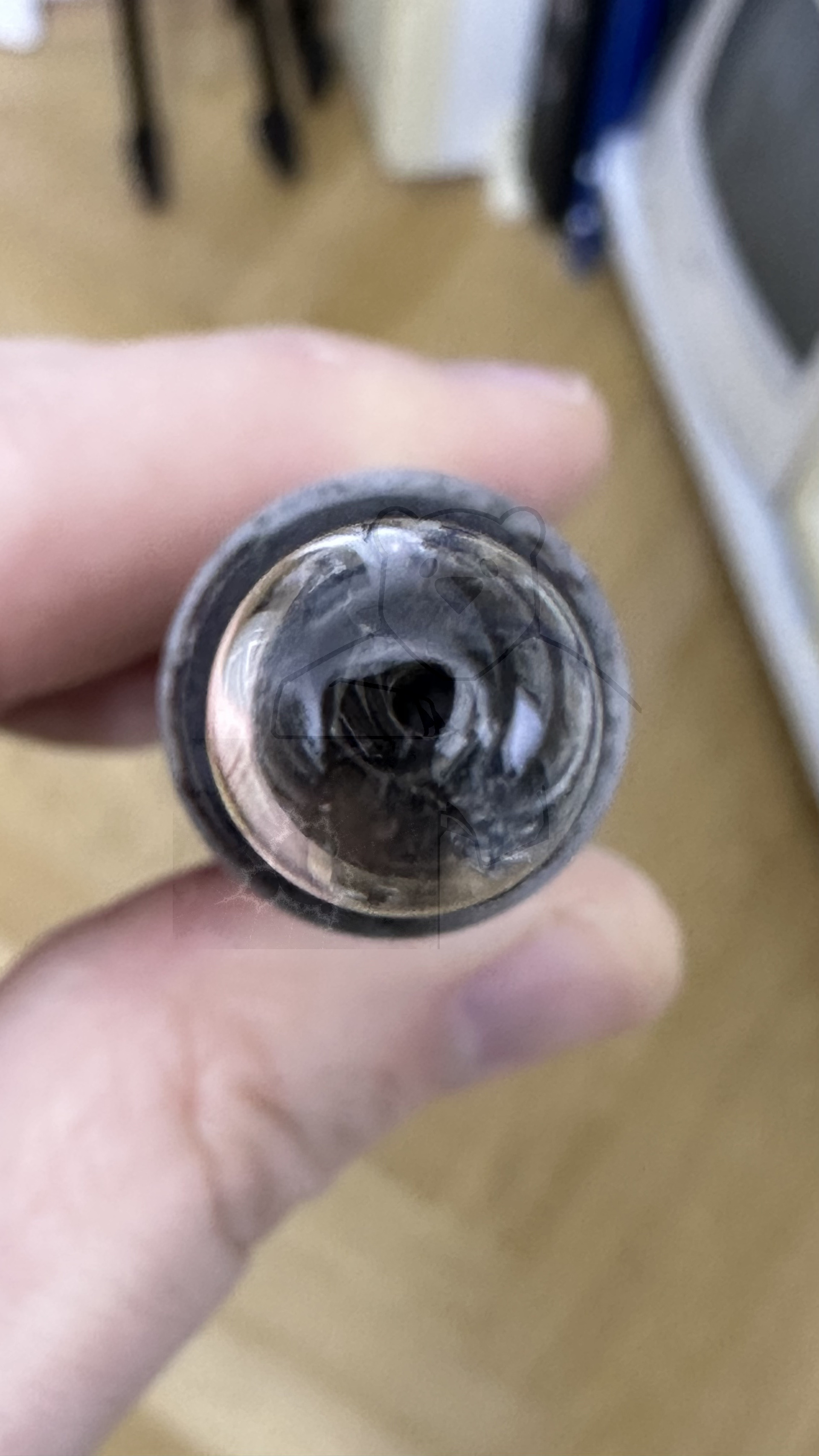

Daten und Bilder der Röhre: RD2Md2

🔎 Beschreibung der Röhre: RD2Md2 Inventarnummer: 07782

Name	→ RD2Md2
Vergleichsname	LM417/22
Hersteller	→ Telefunken
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,17
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht

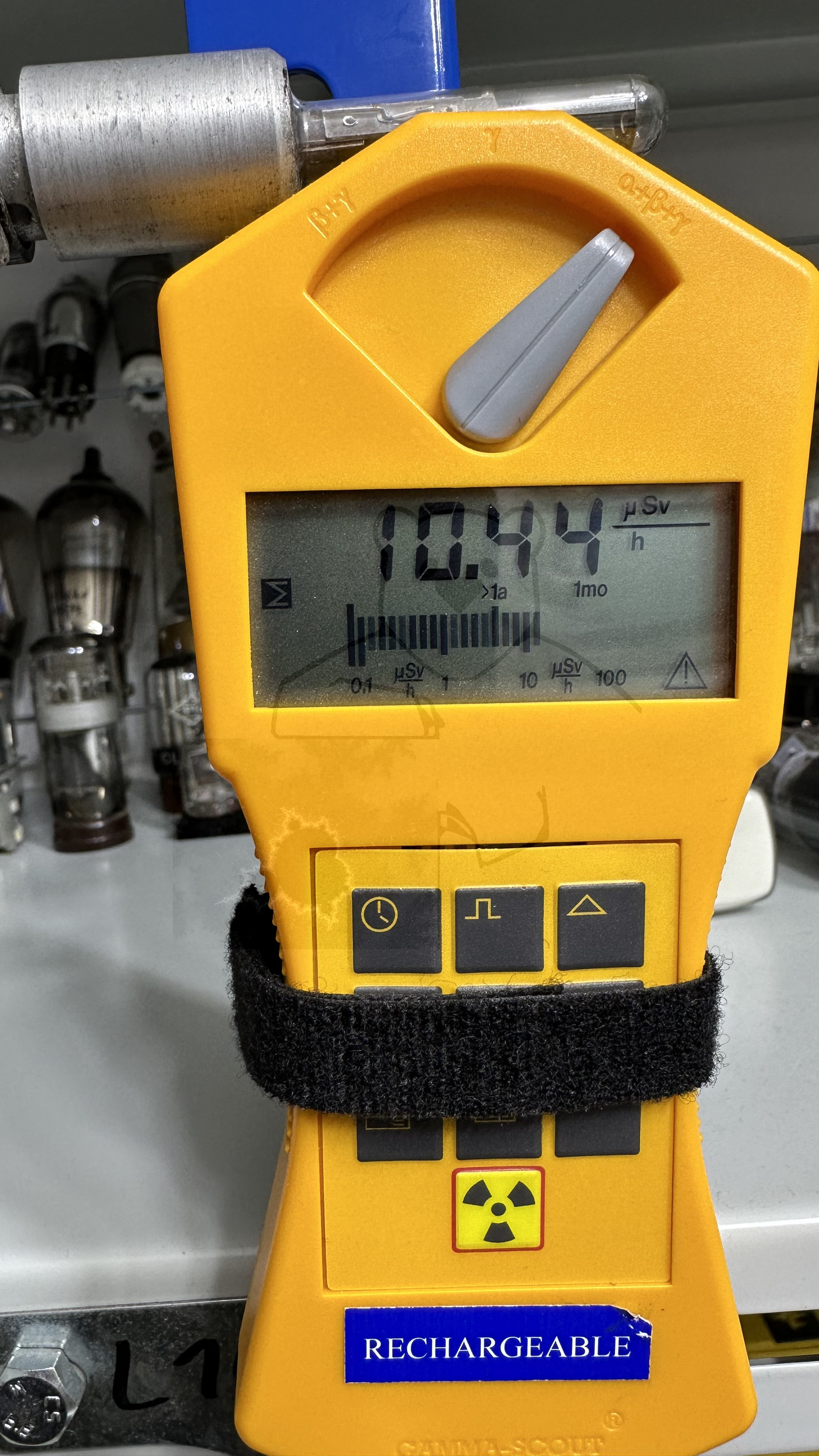

Informationen Röhrentyp	Achtung: Die Röhre ist Radioaktiv! Die Röhre enthält eine Kathode mit Thorium Beschichtung, die Emmision (Beta/Gamma) beträgt ca. 10,4 µSv/h Dieses Phänomen wurde bereits in der Funkgeschichte 81 von Dieter Böhne erwähnt und erwas 'Kleingeredet'. Ich finde die Anmerkung im letzten Absatz: 'Das übertriebene Trauma der Radioaktivität ist ein erfundener Popanz unserer Gesellschaft heute, und sollte, wie eingangs quantitativ aufgezeigt, nicht am Sammeln dieser schmucken Röhre hindern' etwas ungünstig formuliert. Es ist richtig, das die Strahlung ab ca. 25cm Abstand im vorhanden Hintergrundrauschen (bei mir in München ca. 0,25 µSv/h) verschwindet, aber im Falle eines Glasbruchs sind diese Röhren sehr gefährlich, da Teile des radioaktiven Materials in die Raumluft/Boden und damit ggf. in den Körper gelangen können. Und im Körper ist auch die 'schwache' Alpha Strahlung sehr gefährlich, von Beta/Gamma Strahlern wie z.B. Radium-226 will ich gar nicht erst reden. Meinen Foreneintrag im 'GFGF Forum' wowie der besagte Artikel in der Funkgeschichte sind hier zu finden: ↗︎ Radioaktivität der Röhren RD2Md und RD2Md2 (Durch Anklicken verlassen Sie diese Webseite!)
Informationen
Kenn Nummer
Ätz- Produktionscode

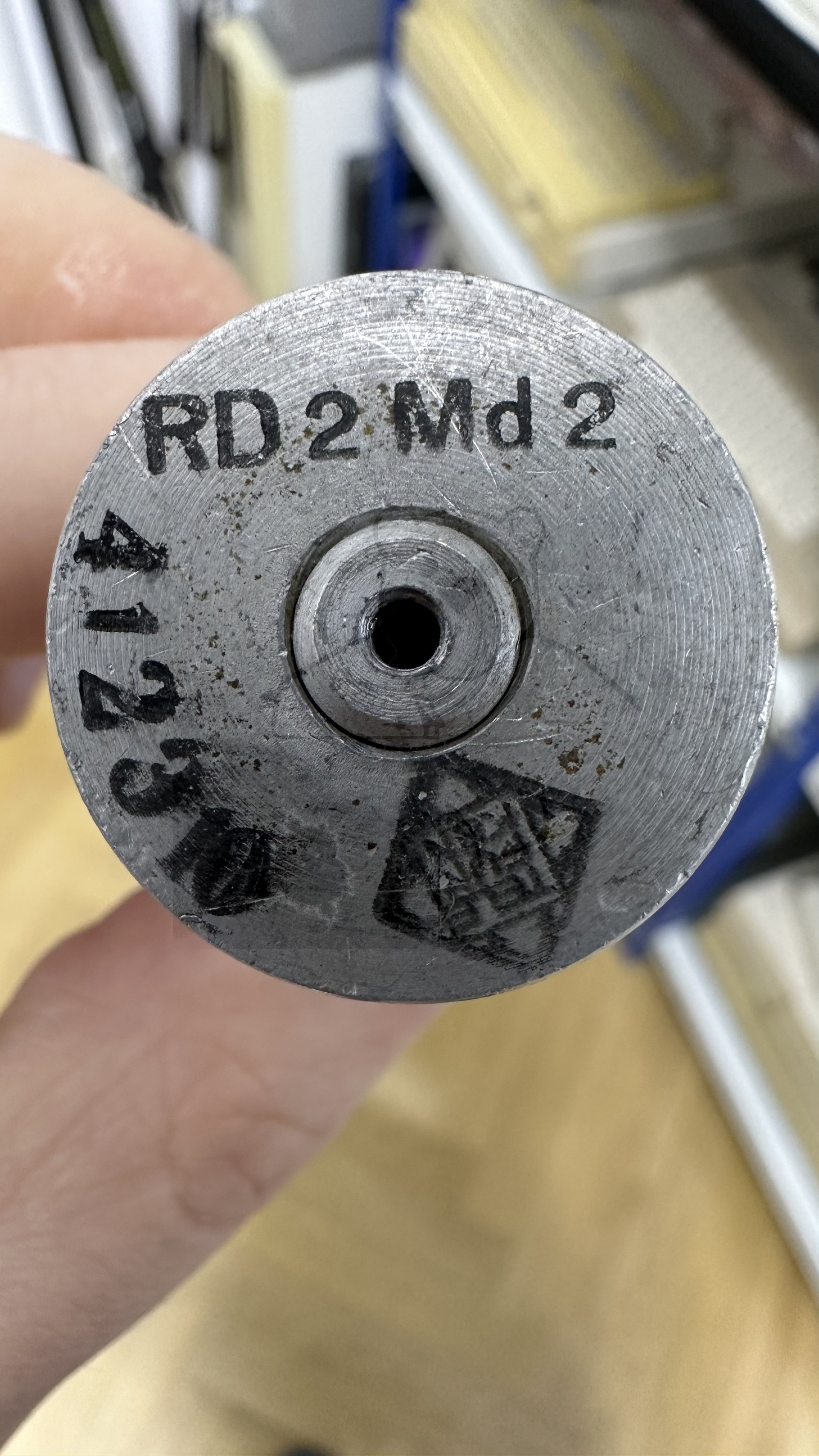

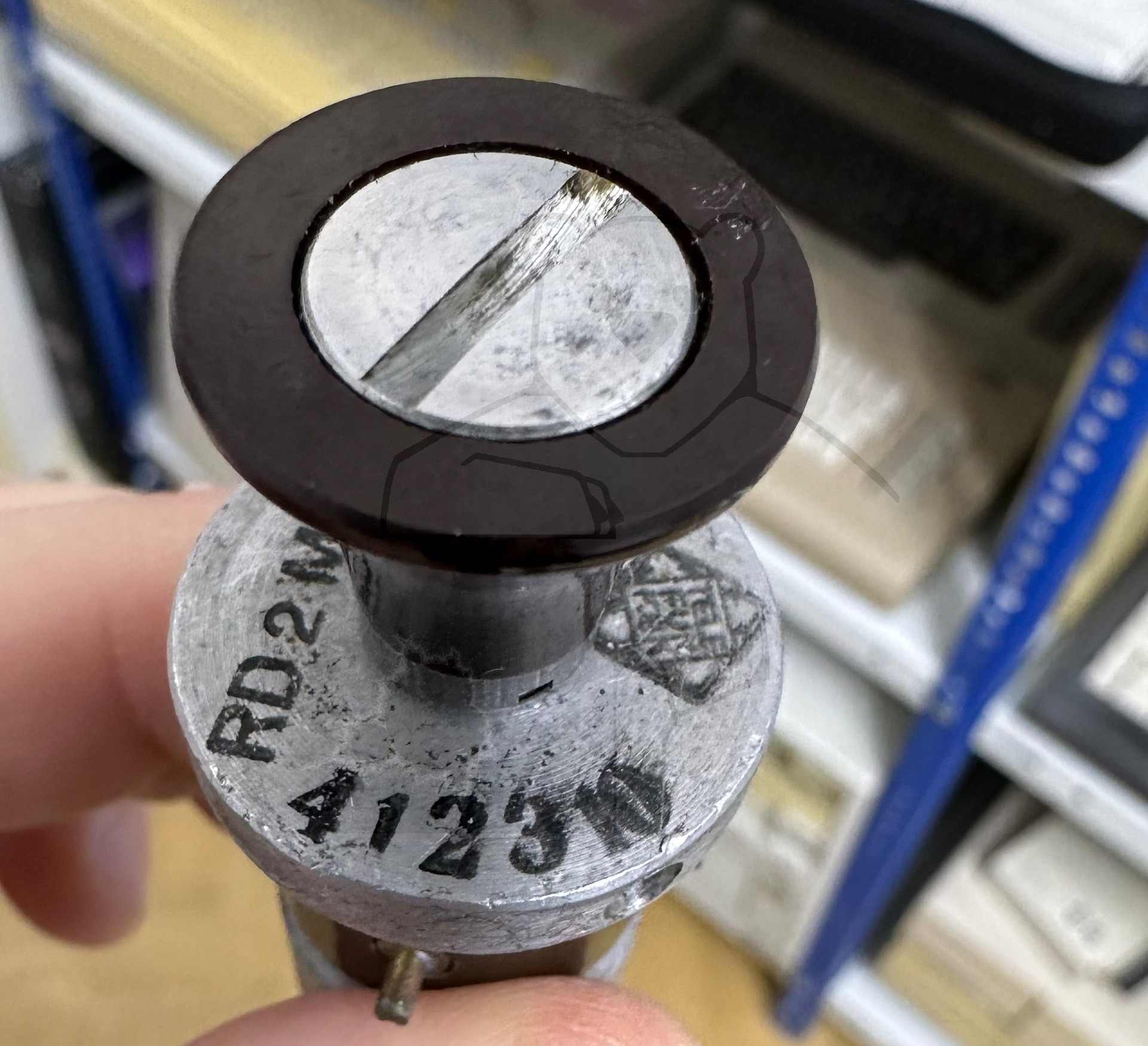

Serien Nummer	412310
Verpackung	Neutrale Verpackung
Getestet	Heizfaden ok
Hoheitszeichen	Wehrmacht Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L15

🔎 Beschreibung der Systeme für die Röhre: RD2Md2

	System 1
Kathode	fk
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	kf, f
Abschirmung
Funktion	→ Magnetron

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RD2Md2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RD2Md2
Datenblatt RD2Md Telefunken.pdf (1785 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
