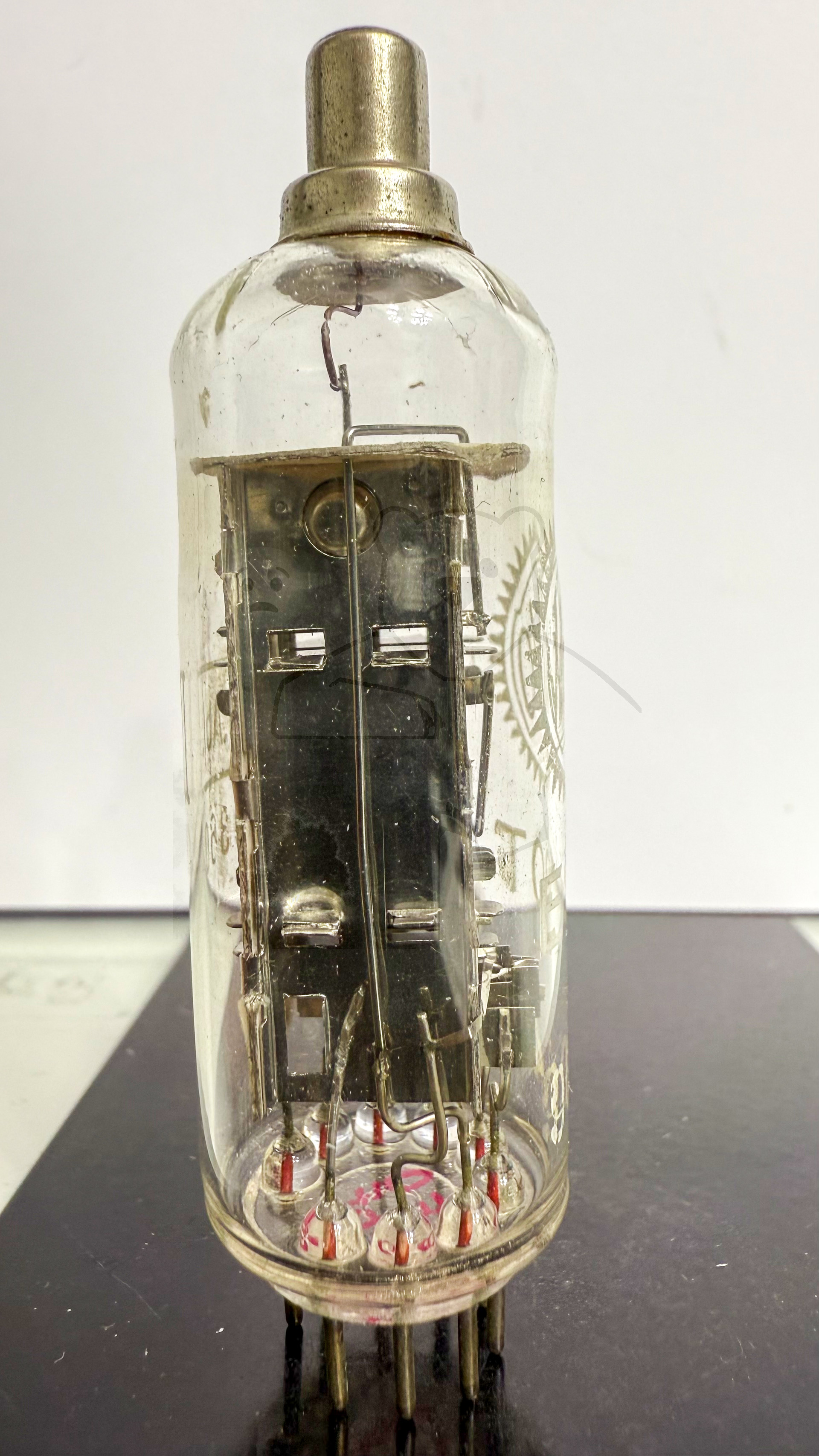

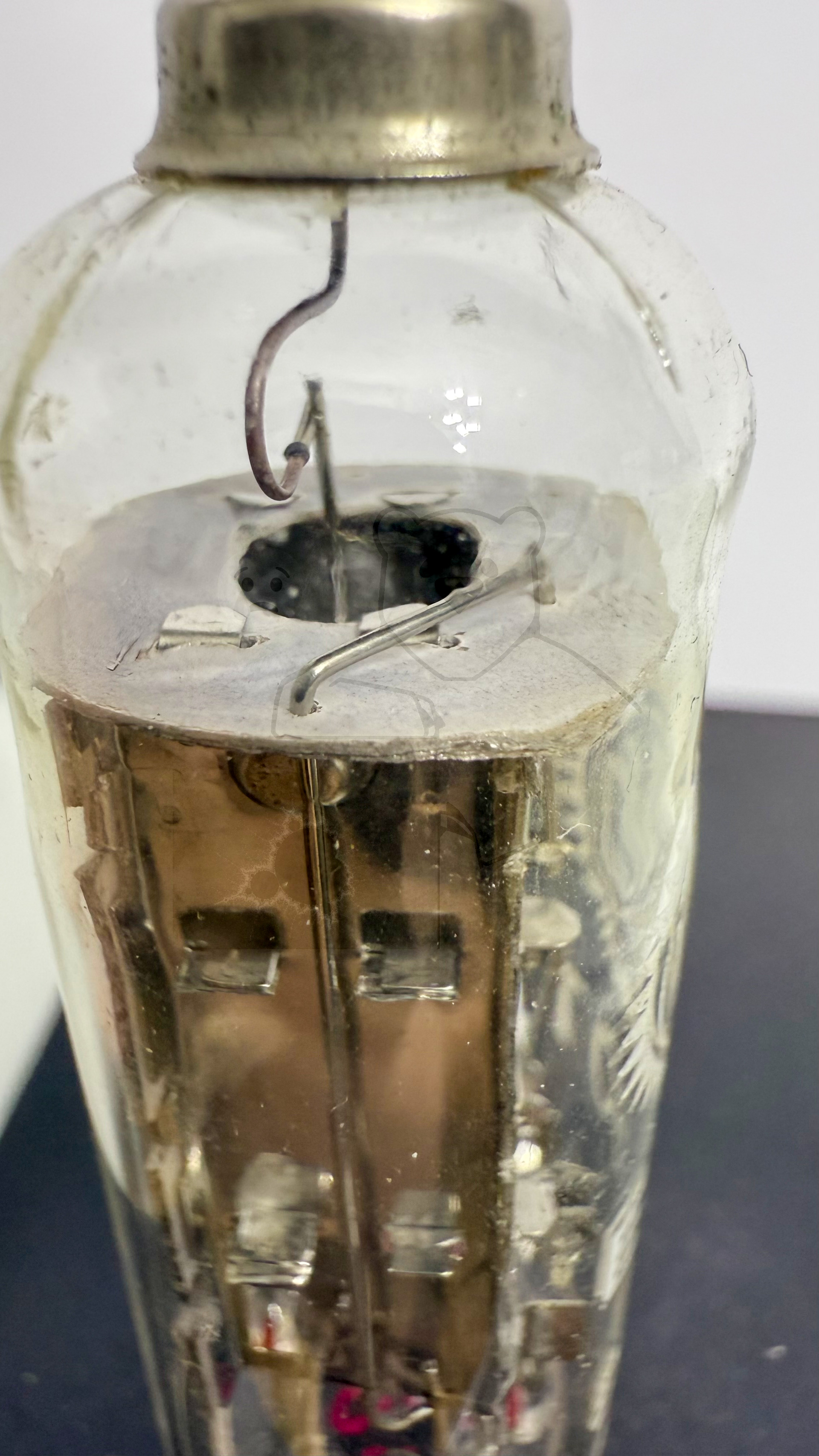

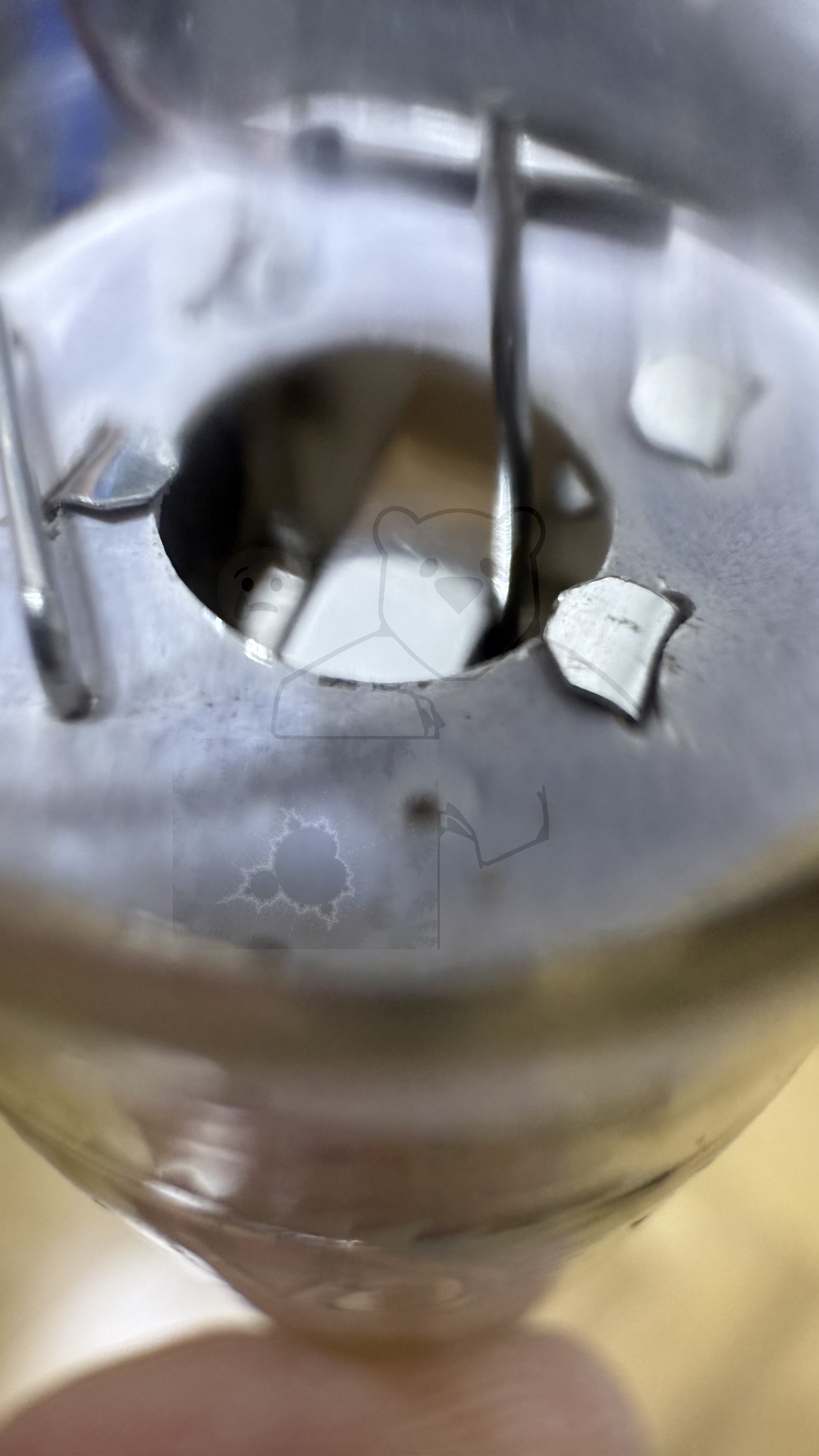

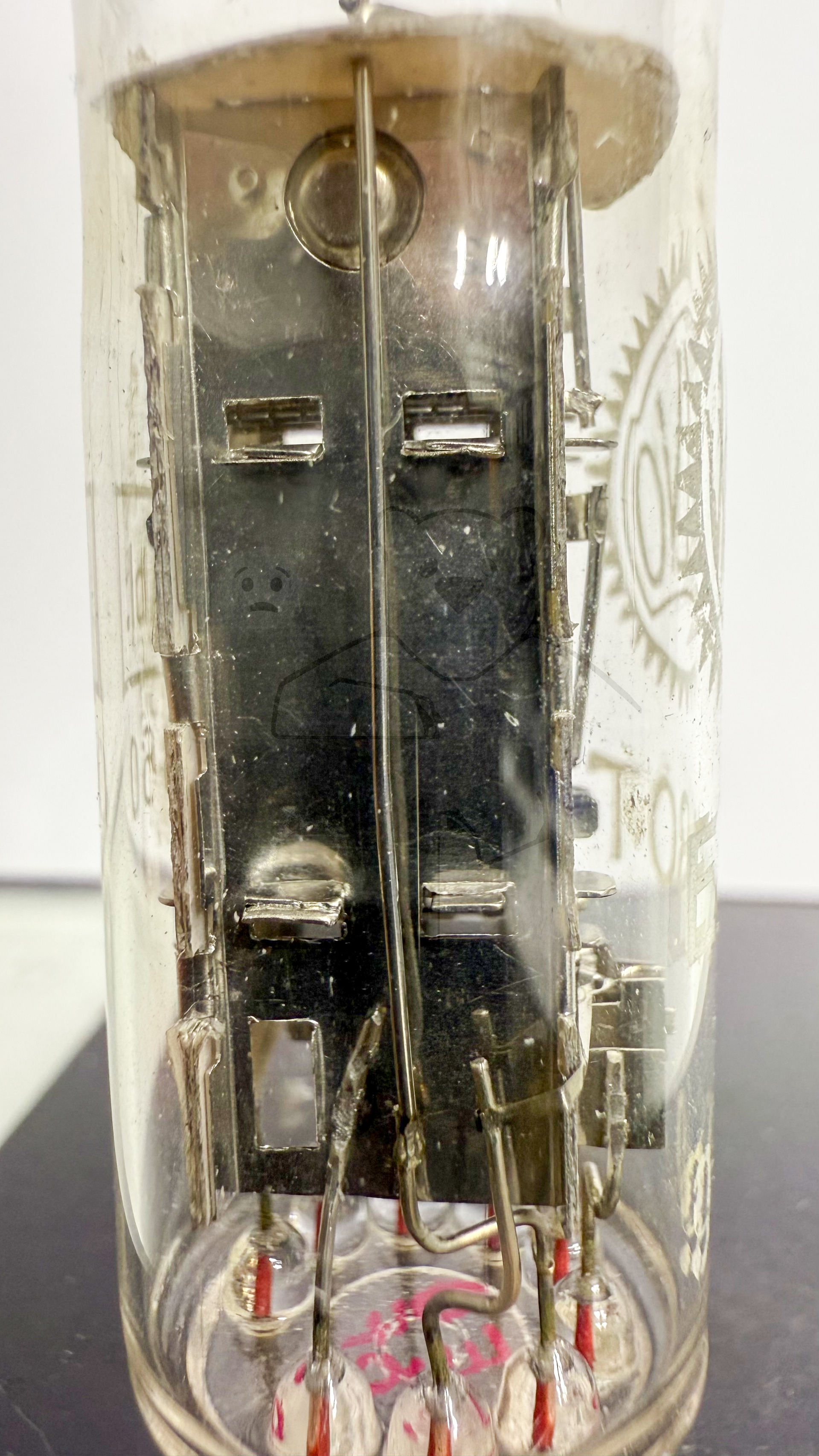

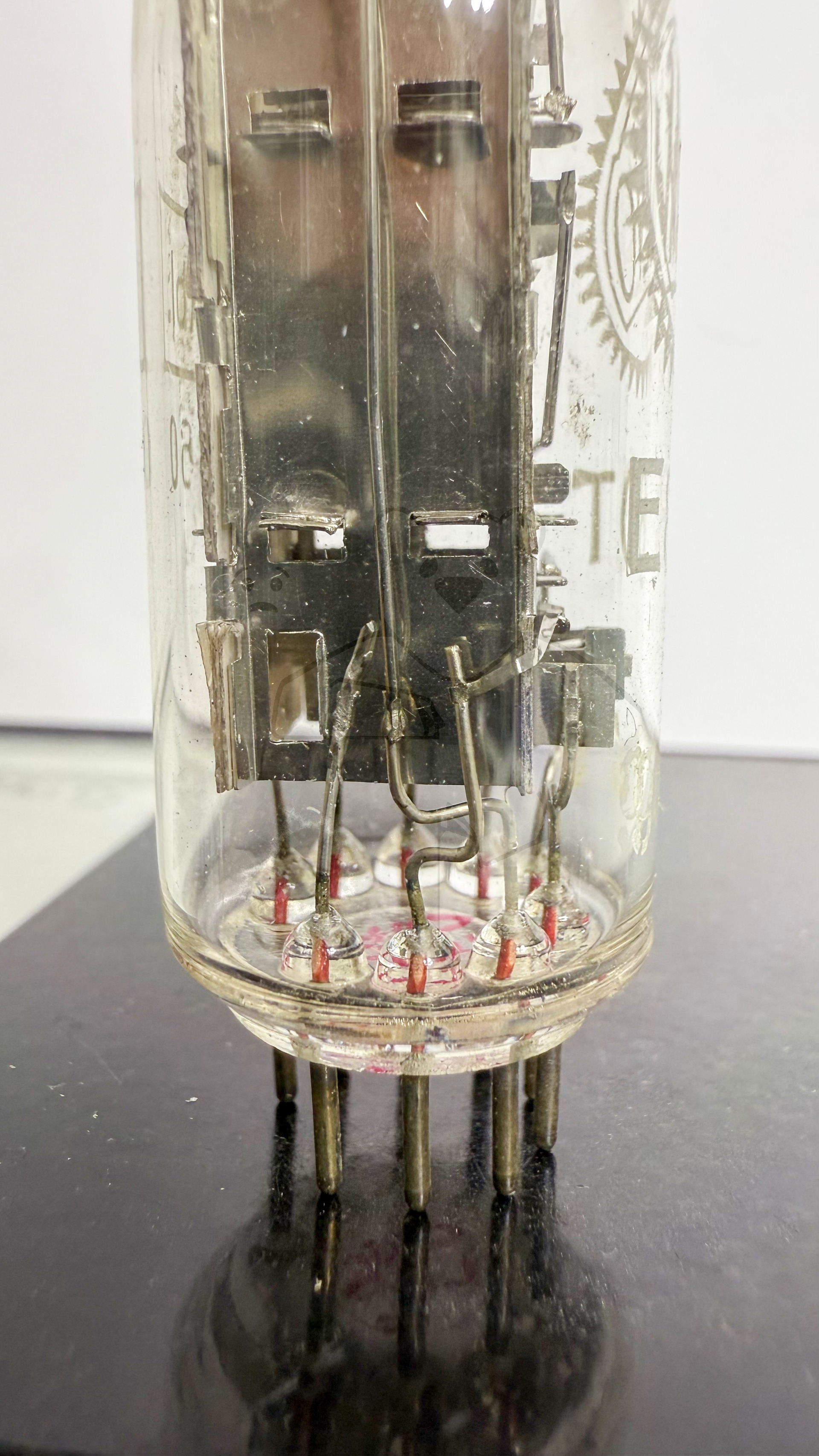

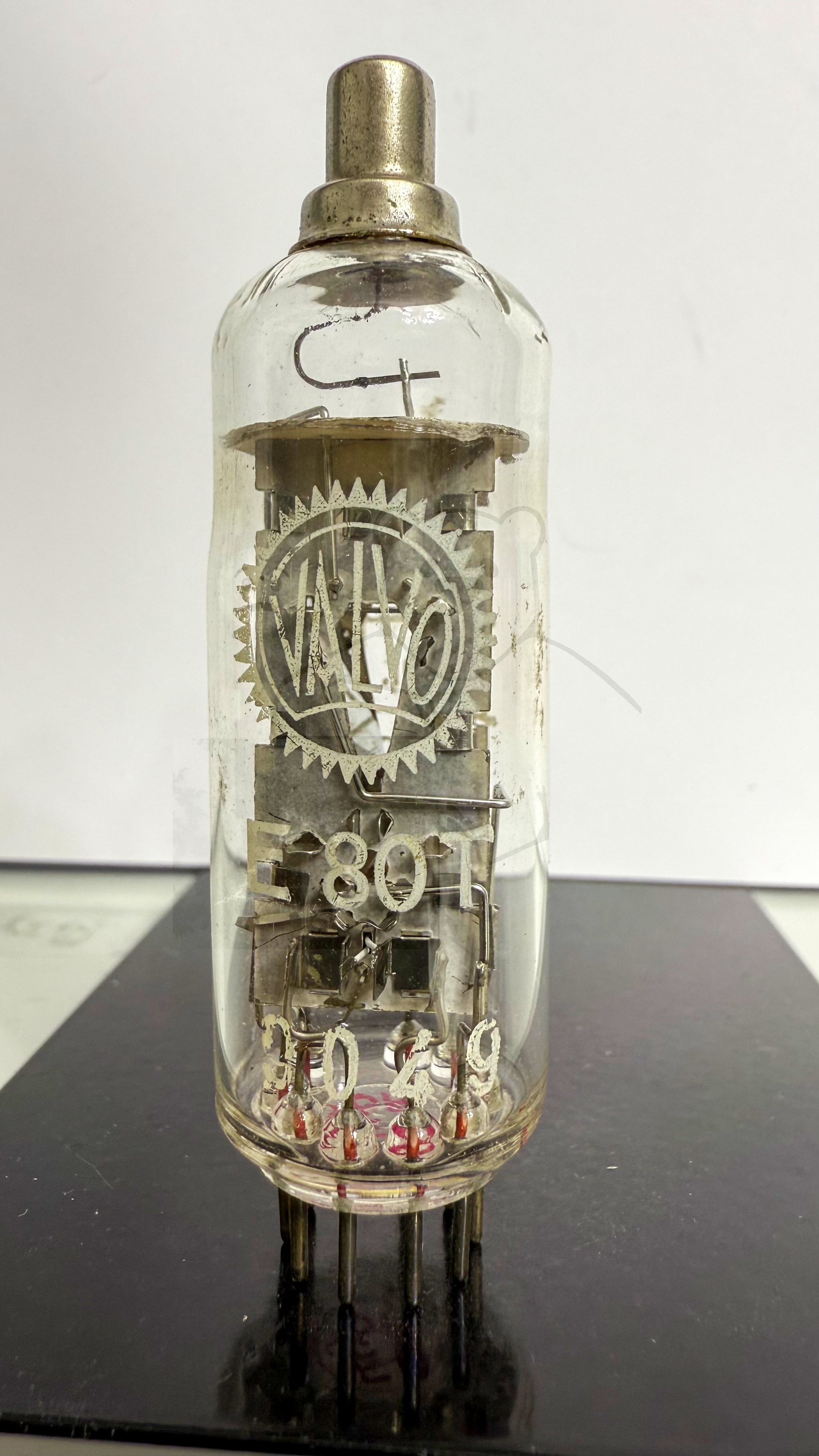

Daten und Bilder der Röhre: E80T

🔎 Beschreibung der Röhre: E80T Inventarnummer: 07734

Name	→ E80T
Vergleichsname	6218
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt

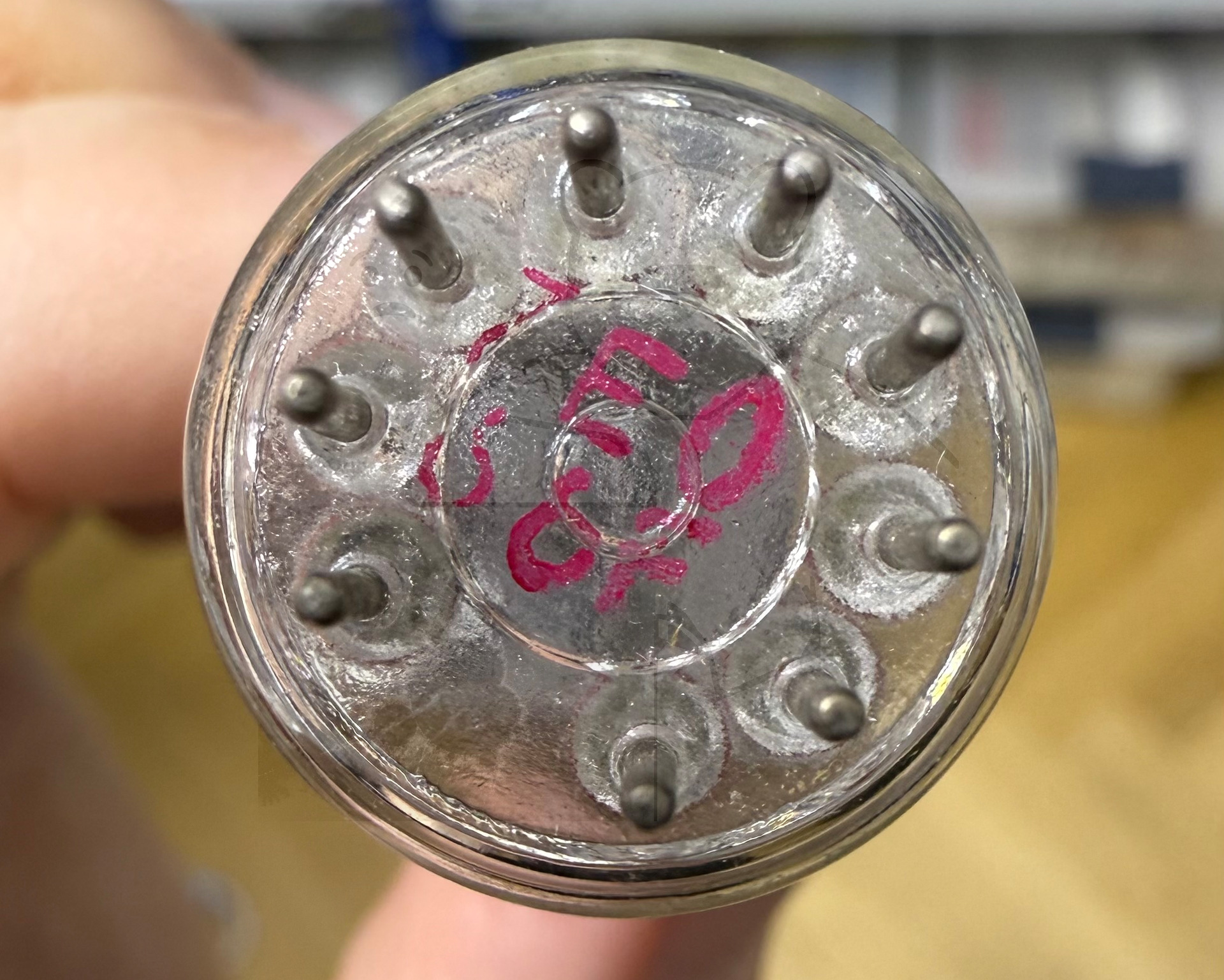

Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen

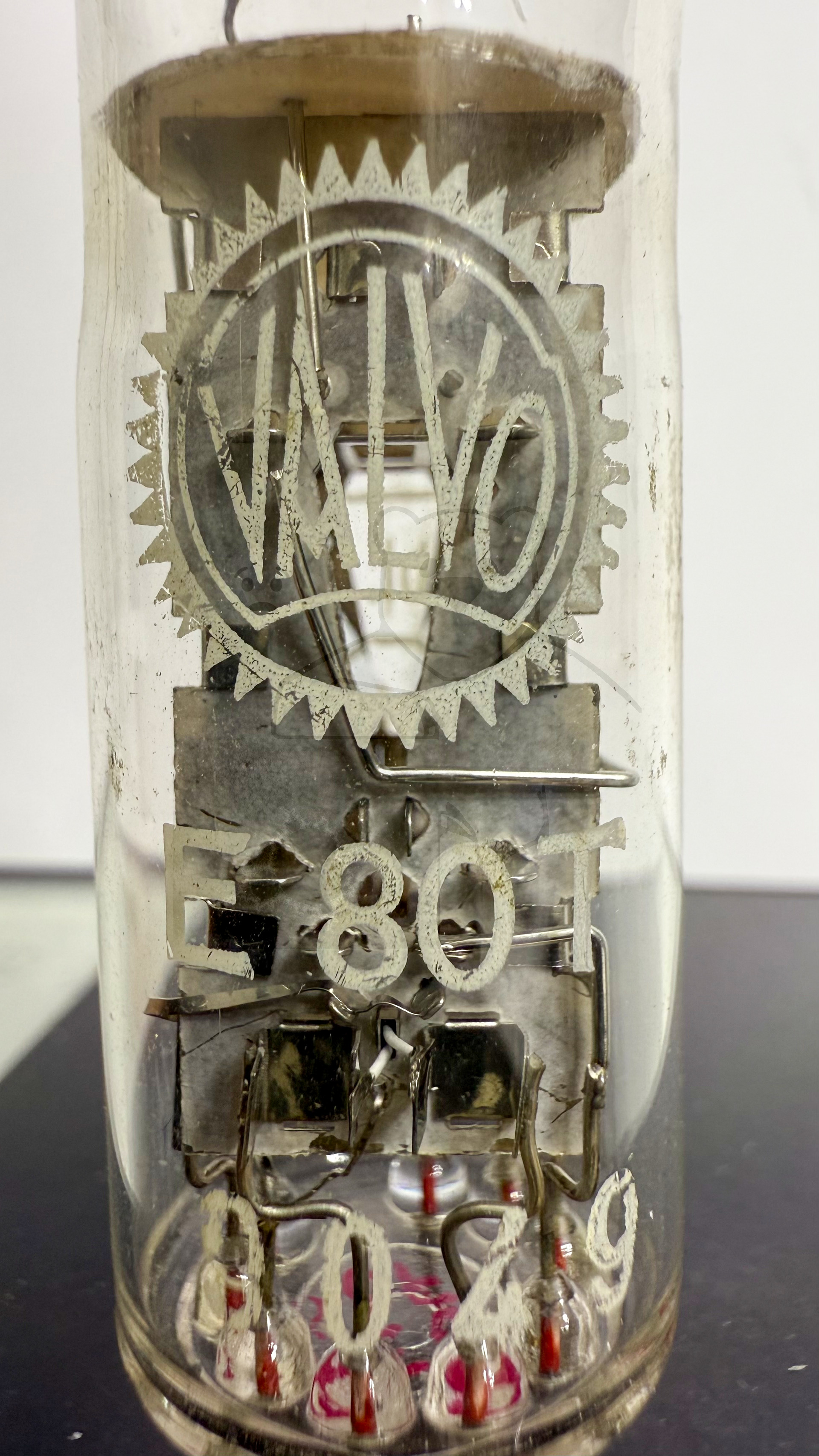

Kenn Nummer	9049
Ätz- Produktionscode	7E0 56F
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet

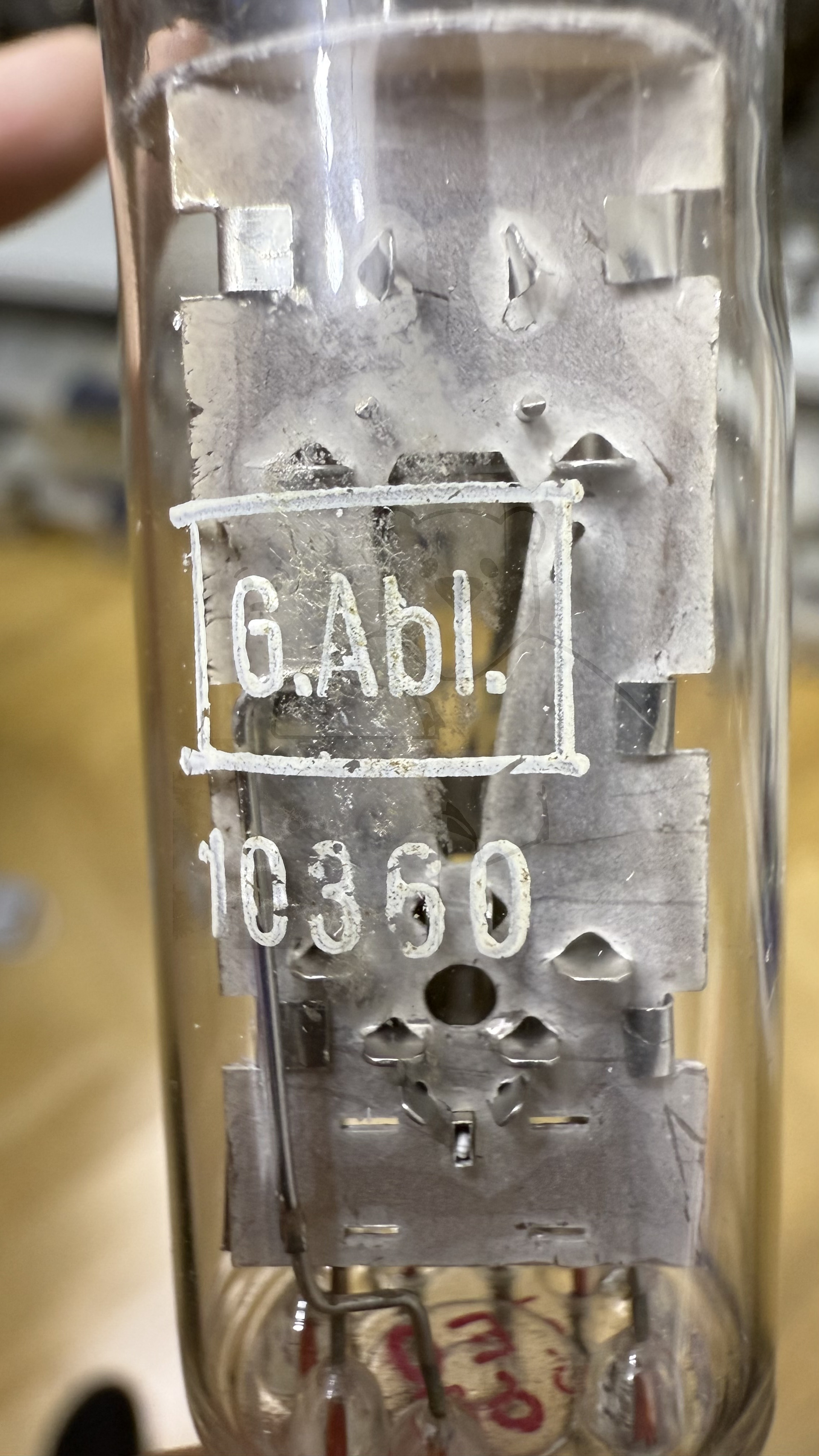

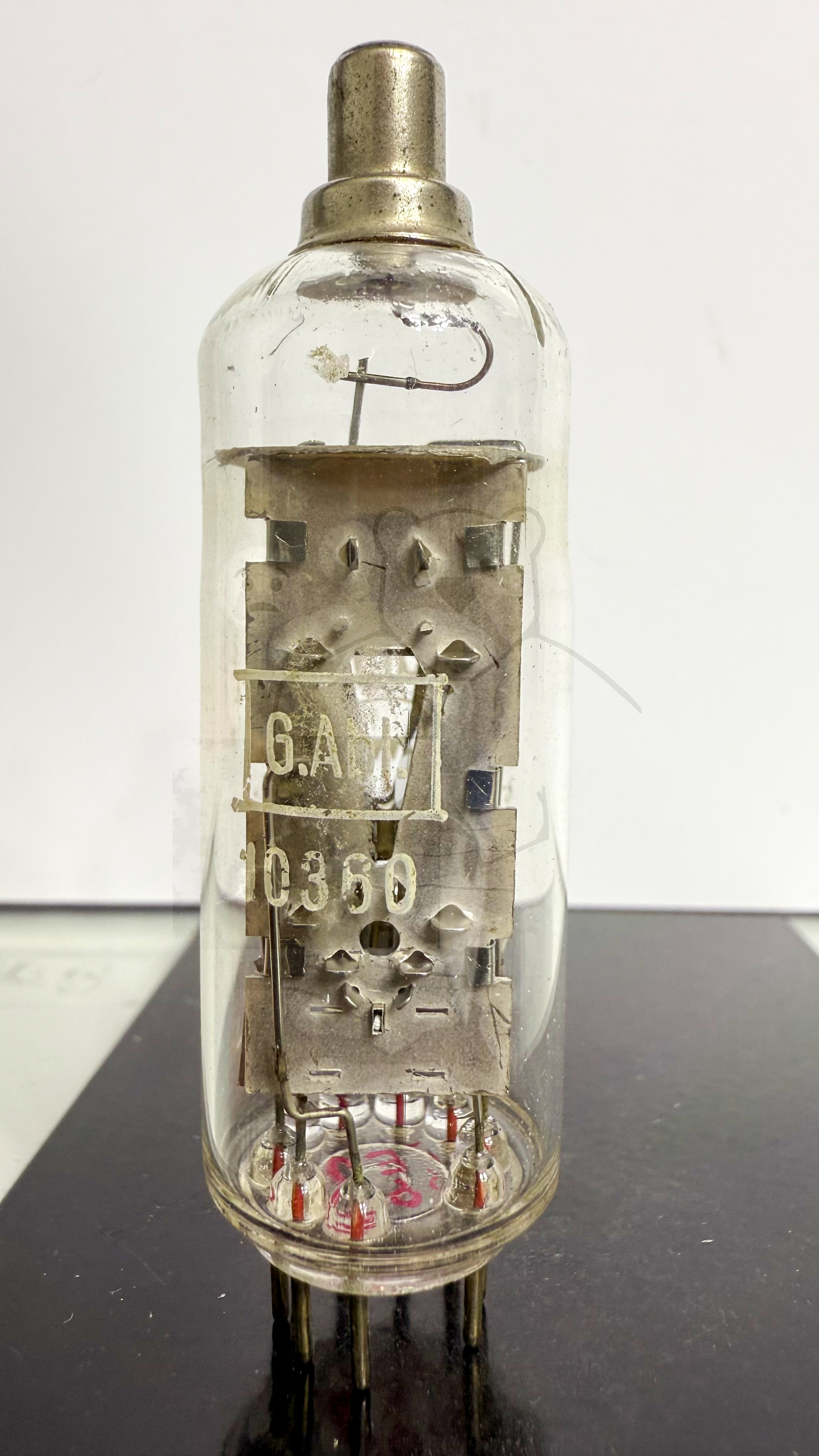

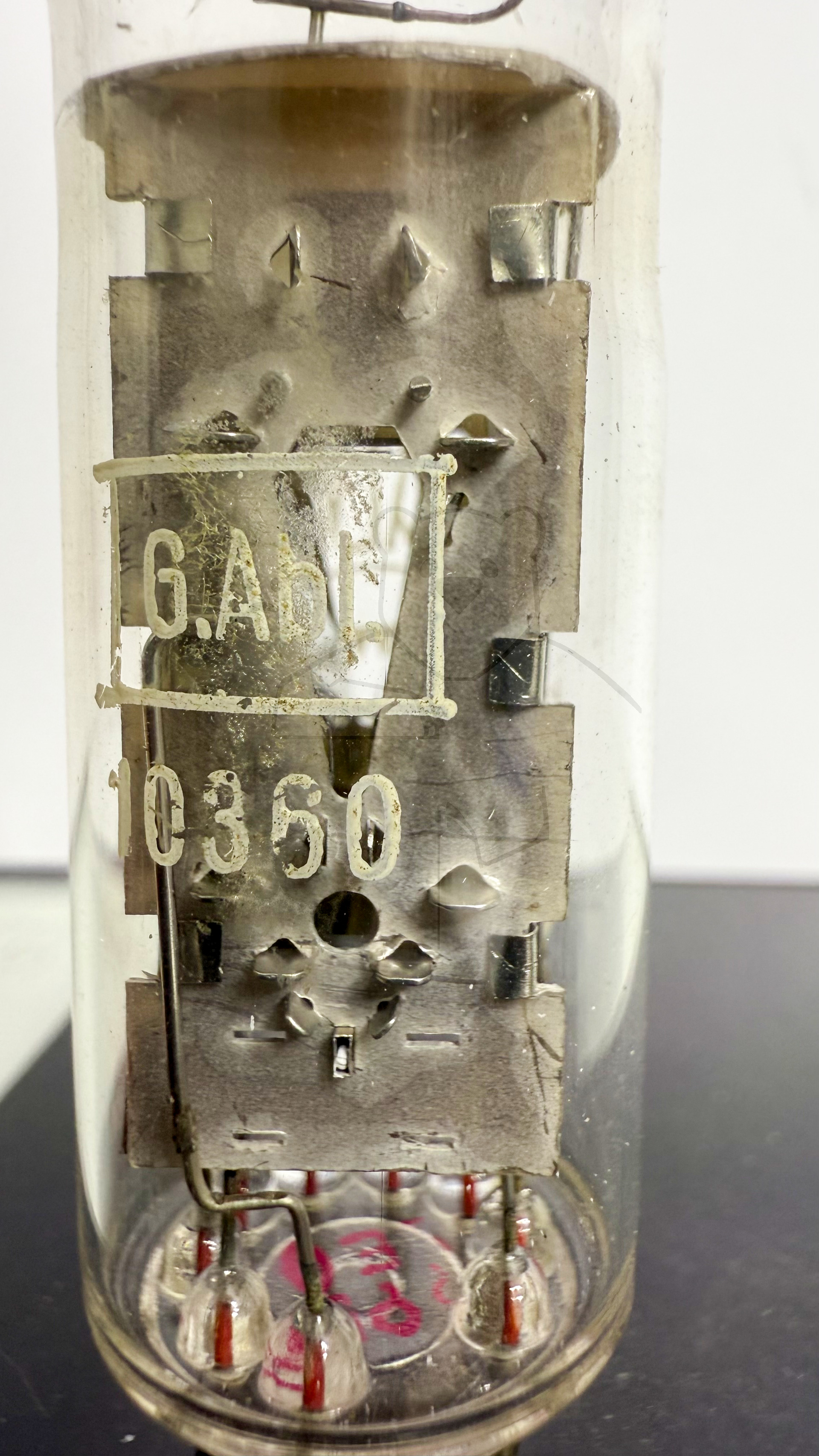

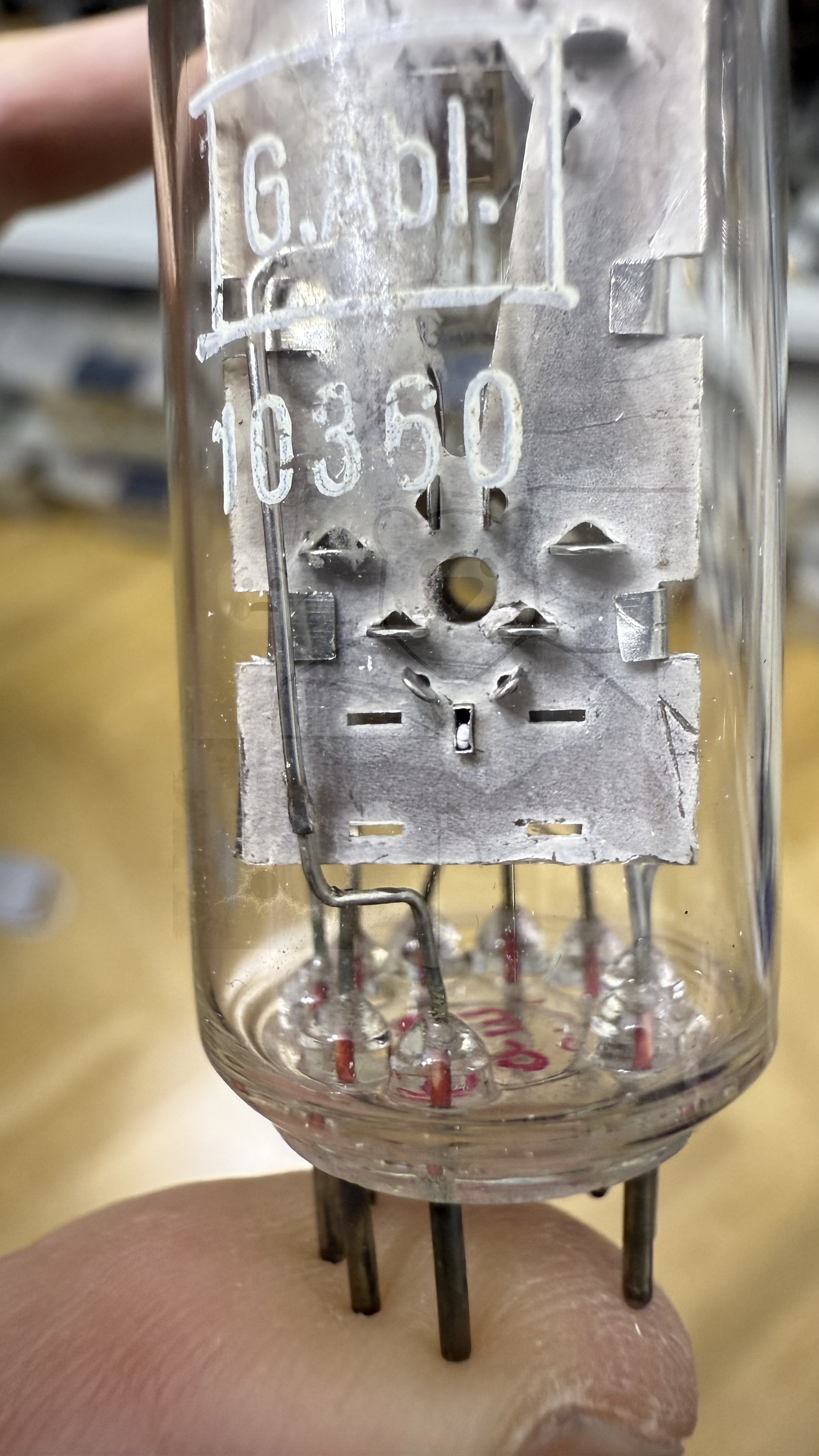

Hoheitszeichen	G.Abl. 10360 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S125a

🔎 Beschreibung der Systeme für die Röhre: E80T

	System 1
Kathode	3
Gitter 1	2
Gitter 2	6
Gitter 3	1
Gitter 4	1
Gitter 5	3
Gitter 6
Gitter 7

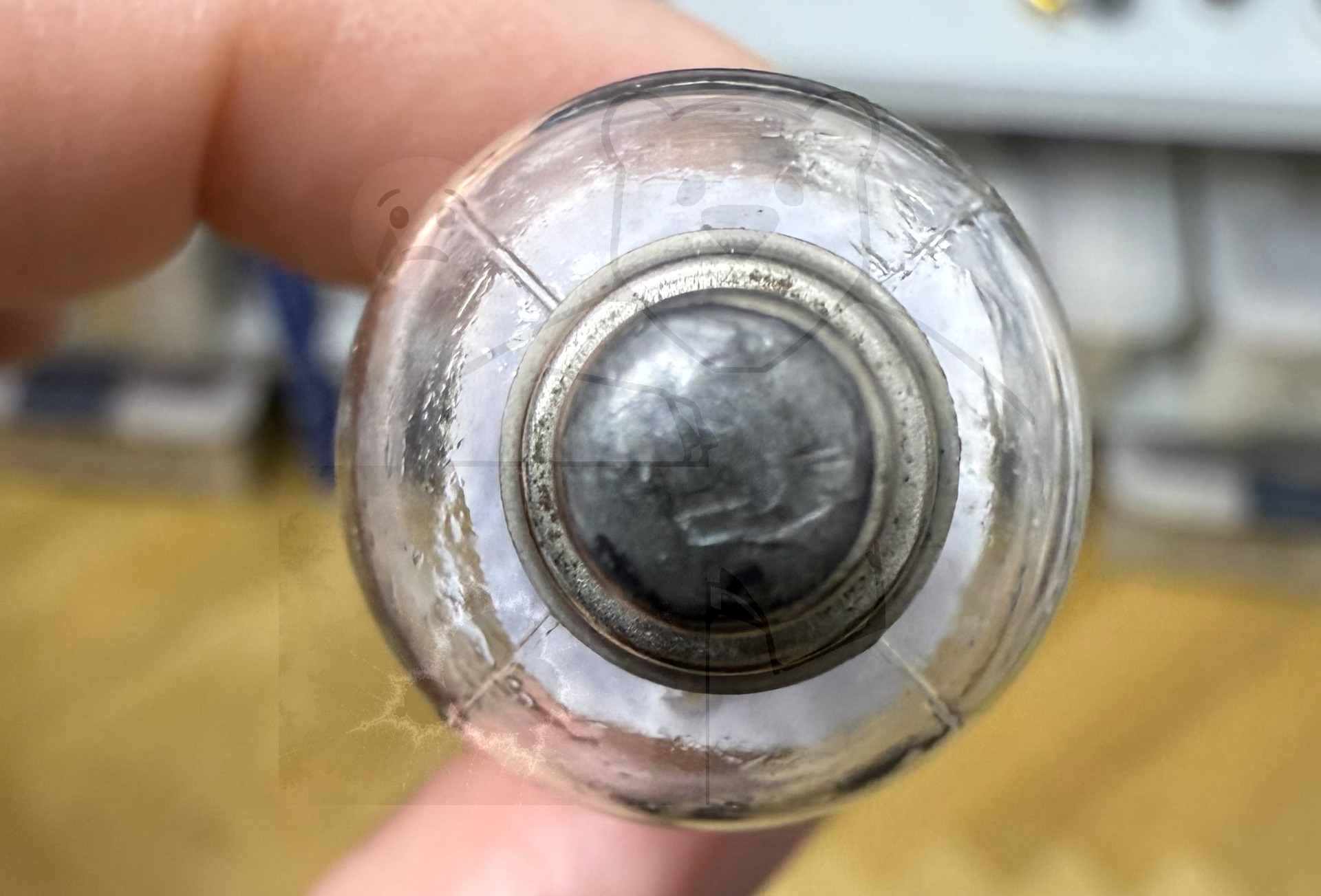

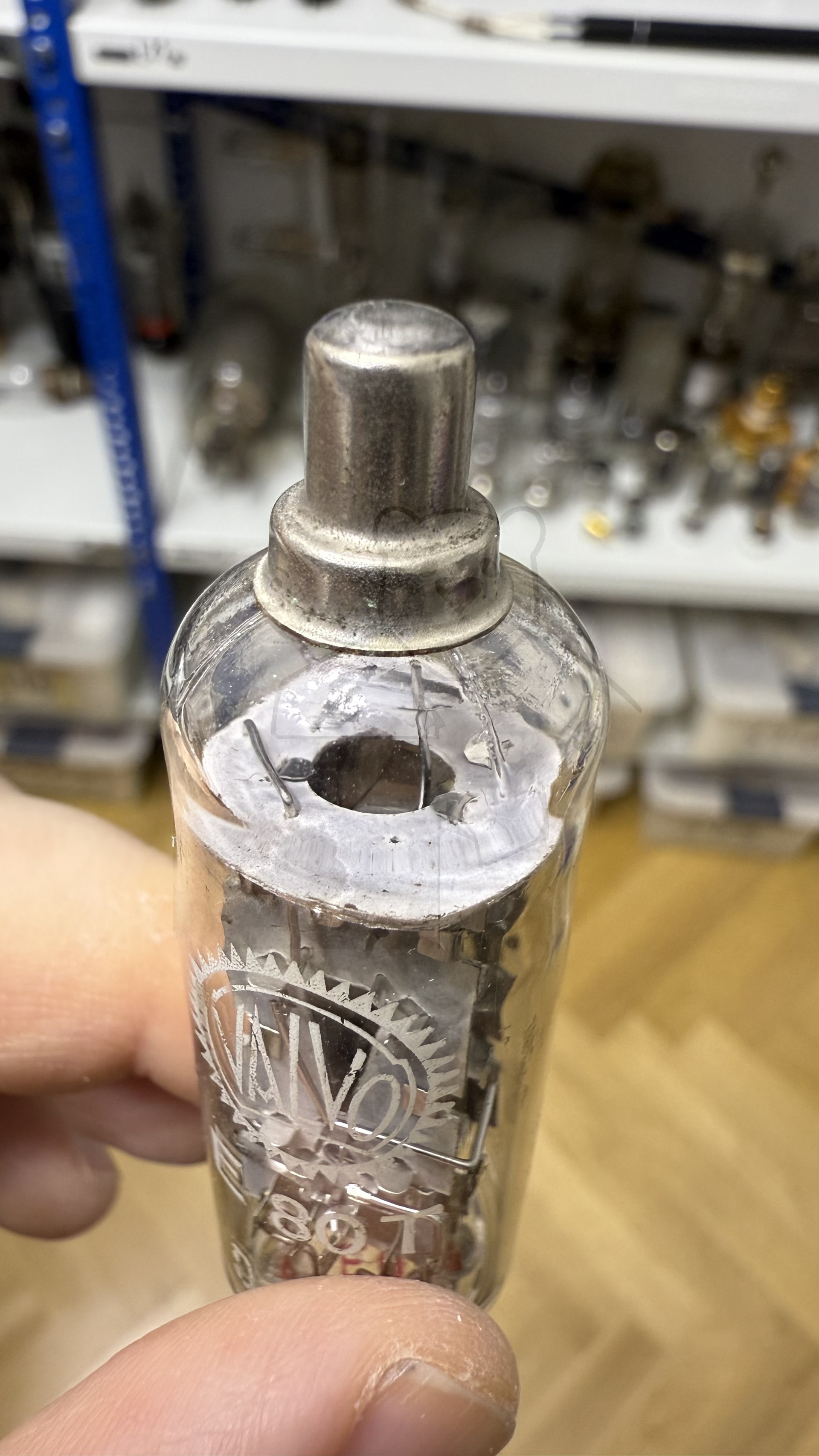

Anode 1	Kappe
Anode 2	D=Stift 9 , D'=Stift 7
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Koinzidenzroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E80T

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: E80T
Datenblatt E80T Philips [www.tubedata.info].pdf (403 kB)
Datenblatt E80T Valvo.pdf (76 kB)
