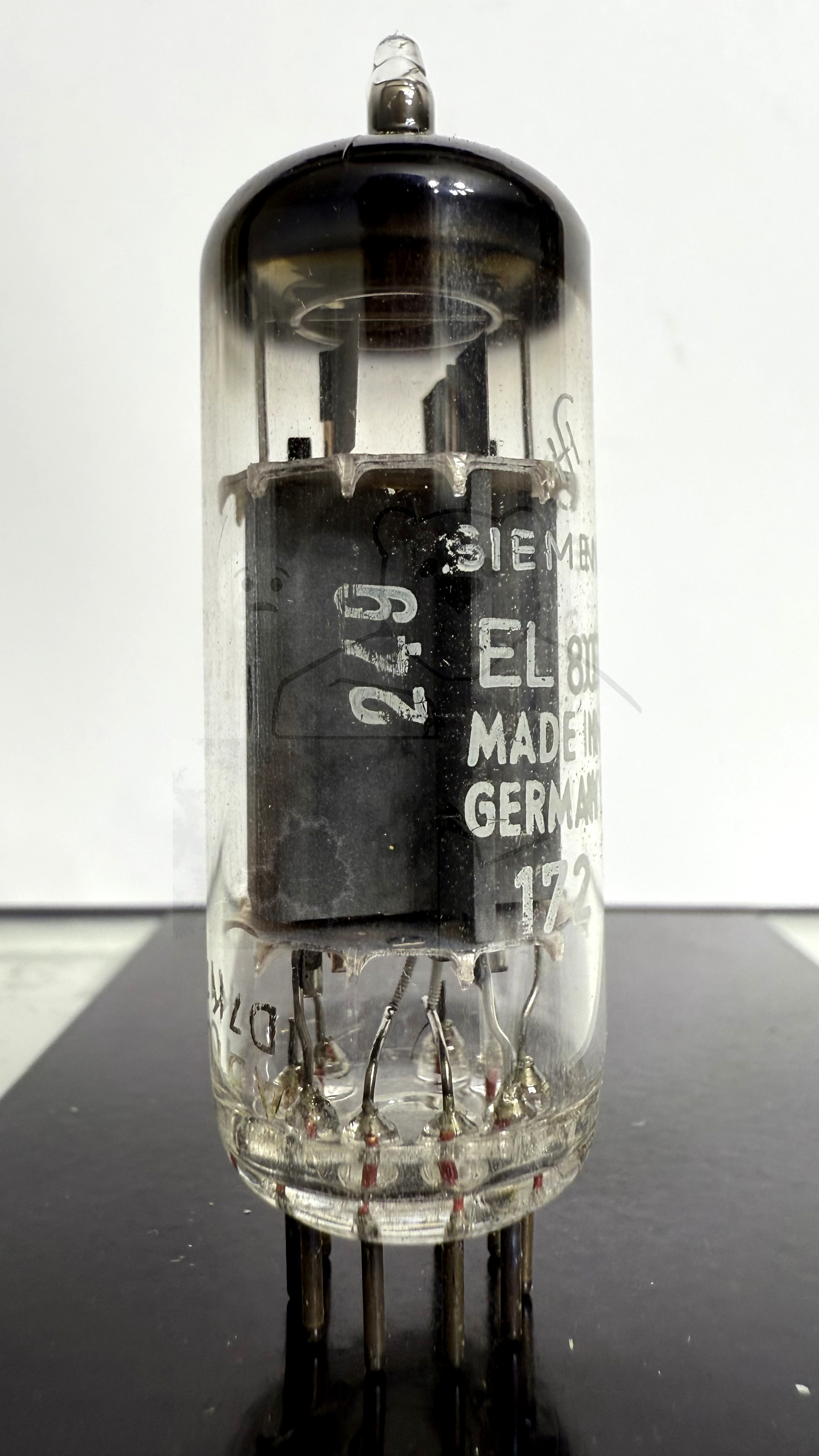

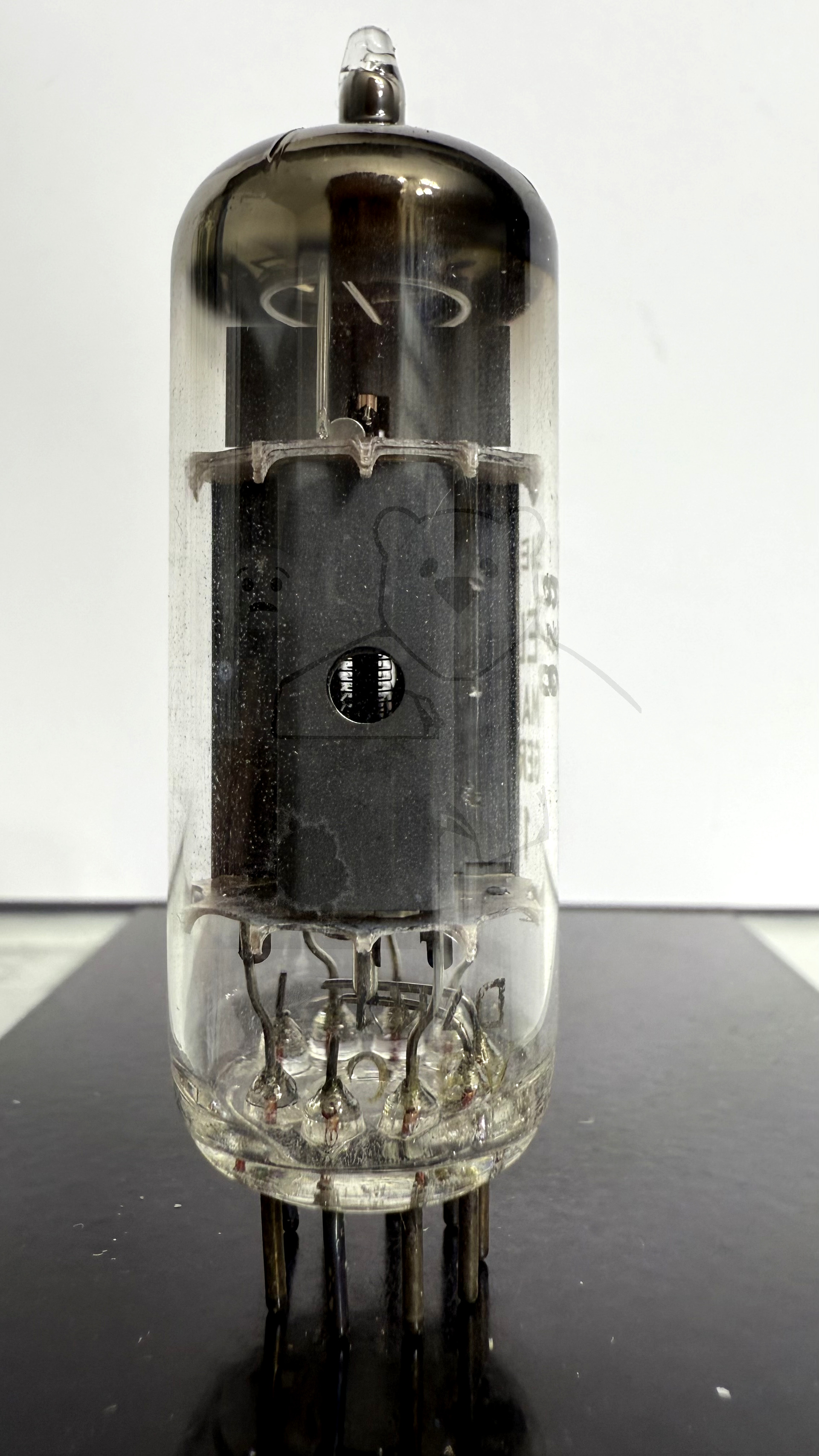

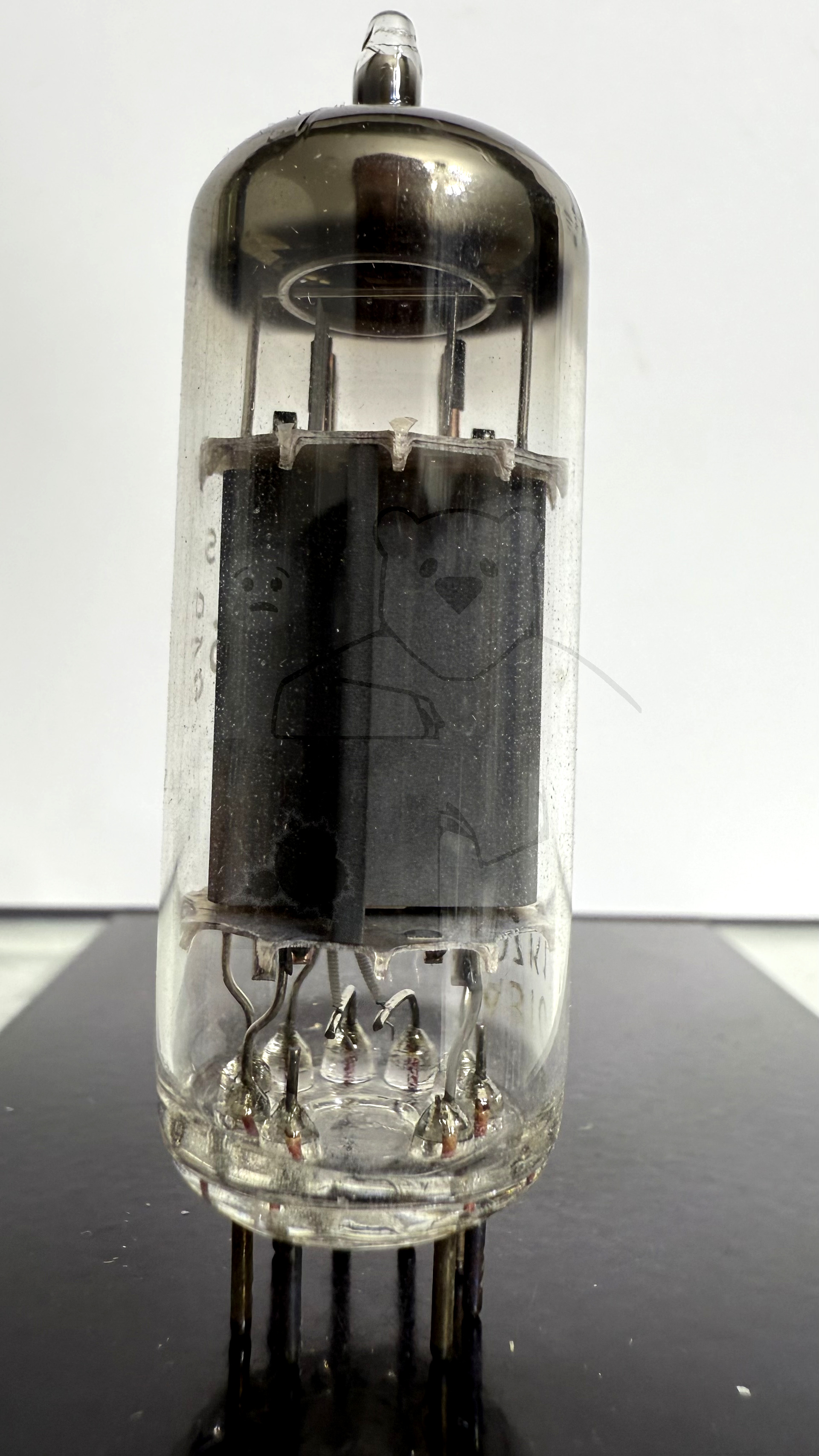

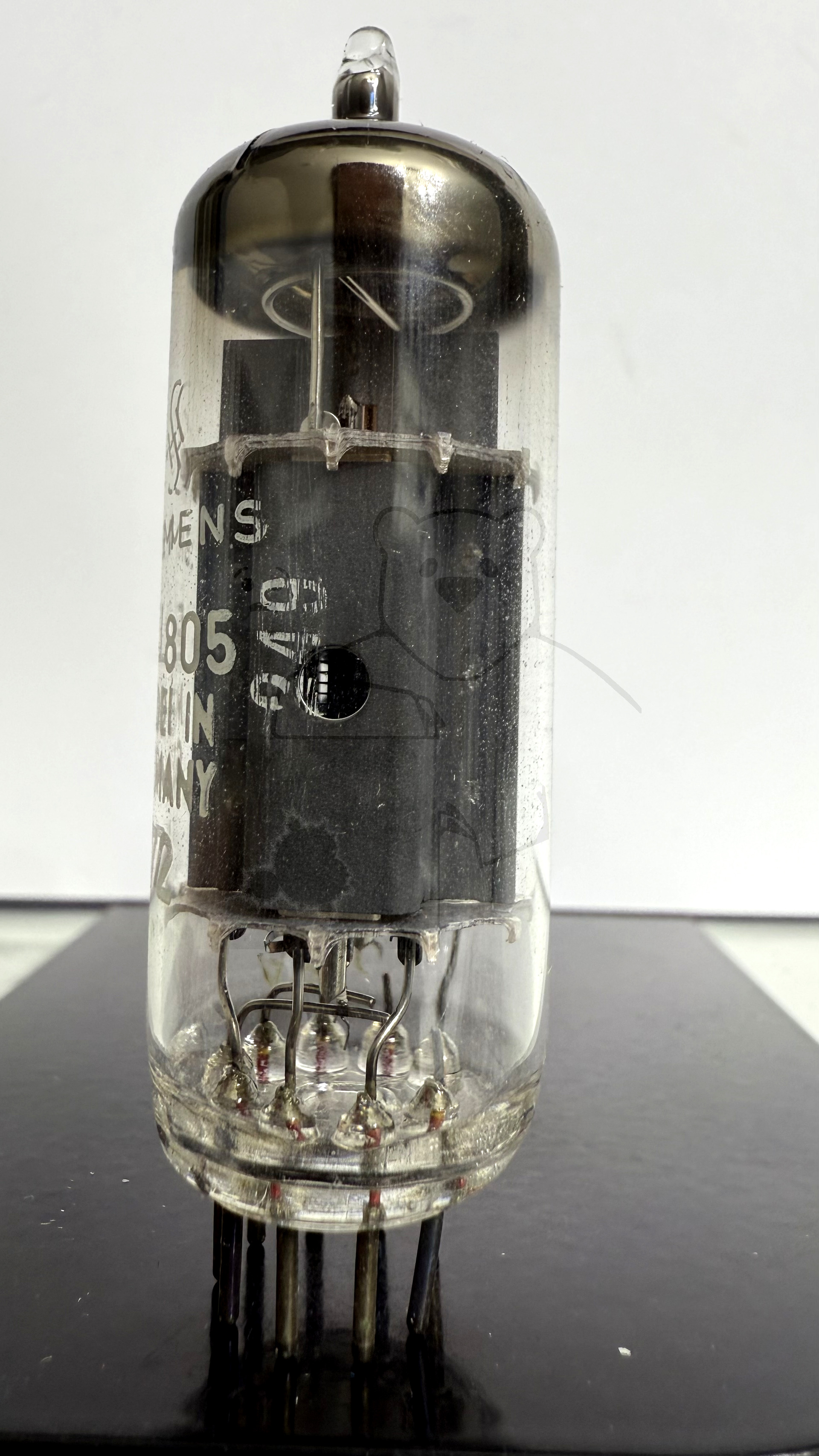

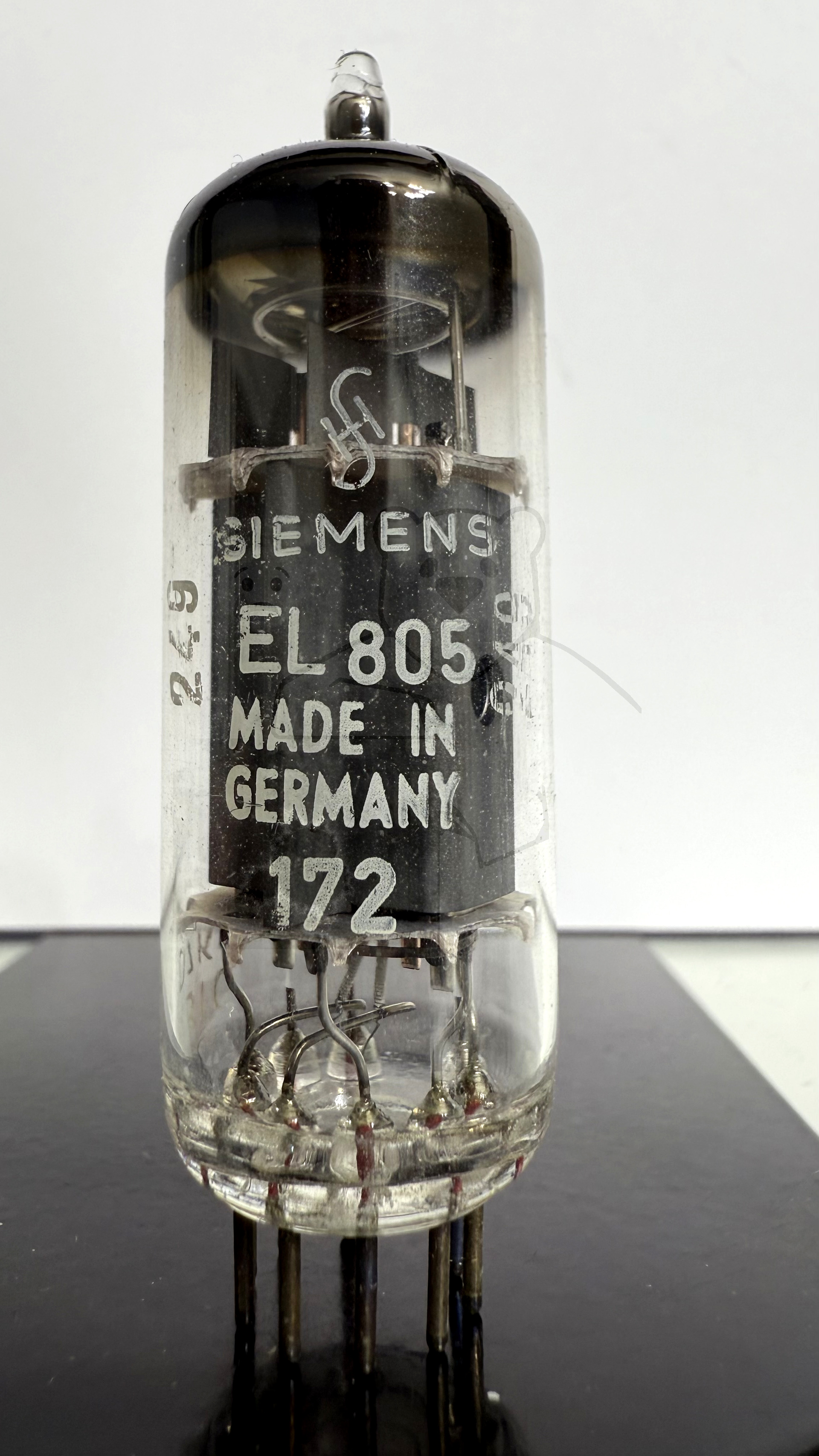

Daten und Bilder der Röhre: EL805

🔎 Beschreibung der Röhre: EL805 Inventarnummer: 07664

Name	→ EL805
Vergleichsname
Hersteller	→ Siemens
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,76
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	248
Ätz- Produktionscode
Serien Nummer

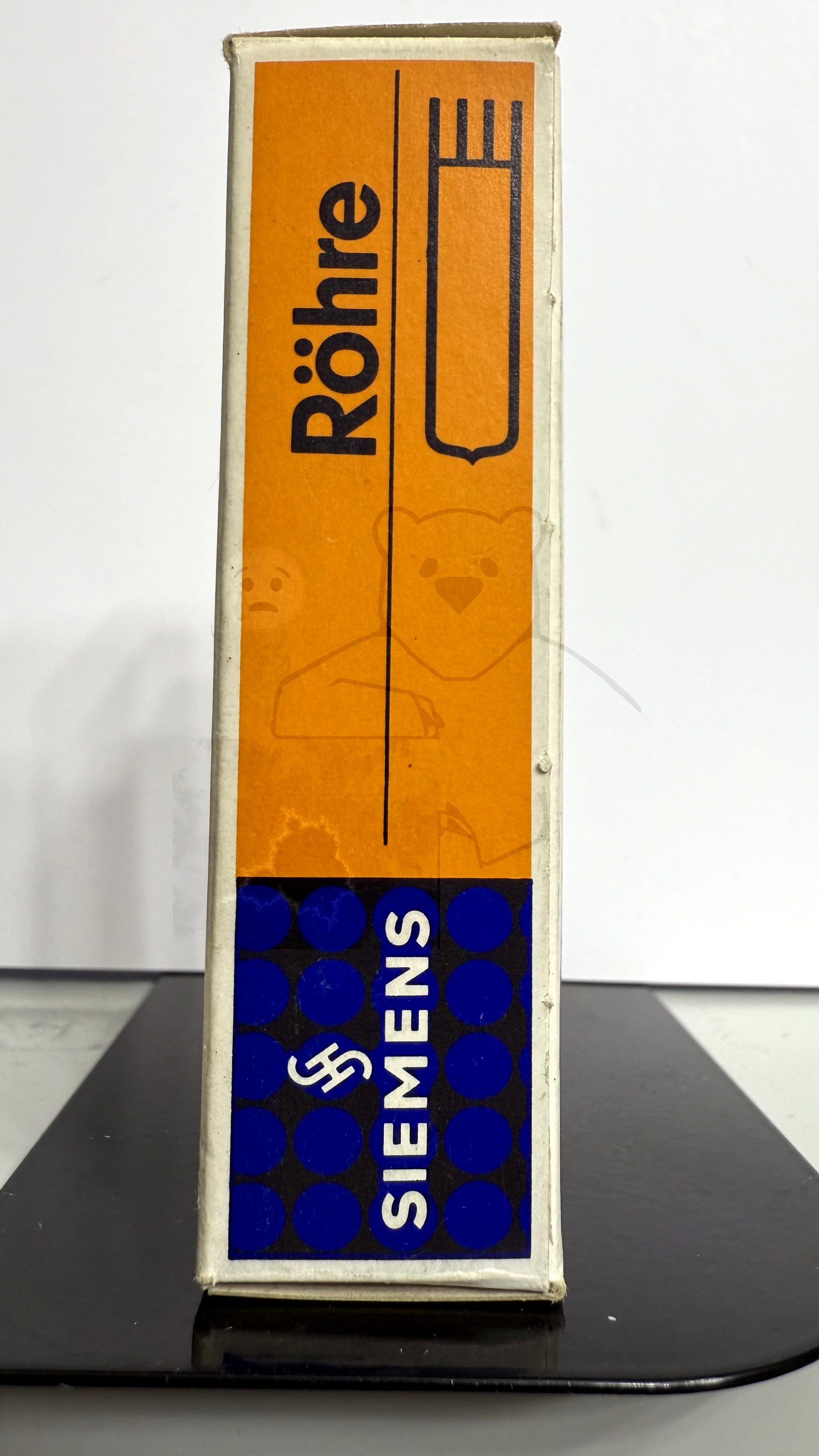

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S124c

🔎 Beschreibung der Systeme für die Röhre: EL805

	System 1
Kathode	7
Gitter 1	1, 8
Gitter 2	3
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EL805

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EL805
Datenblatt EL805 Telefunken [www.tubedata.info].pdf (332 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
