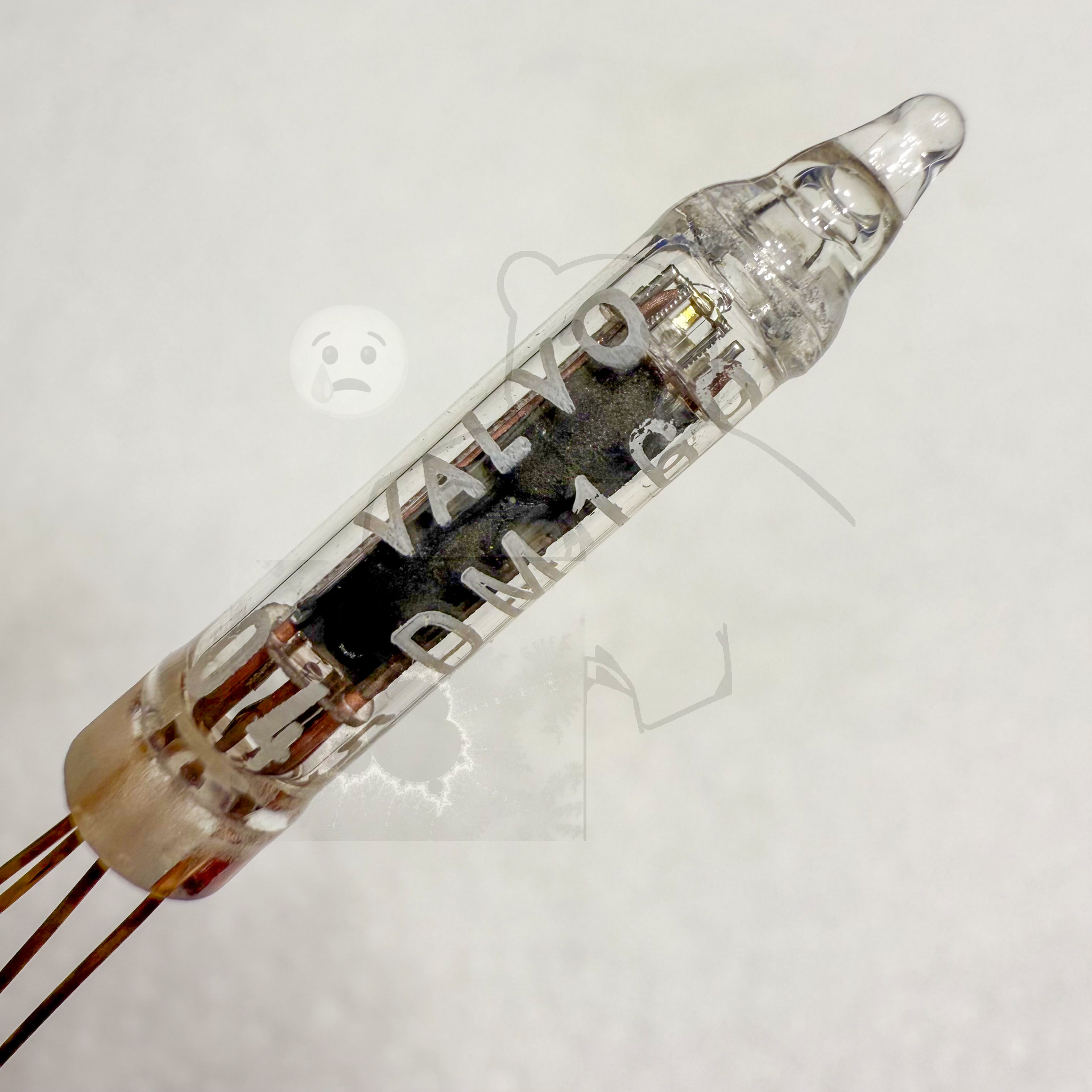

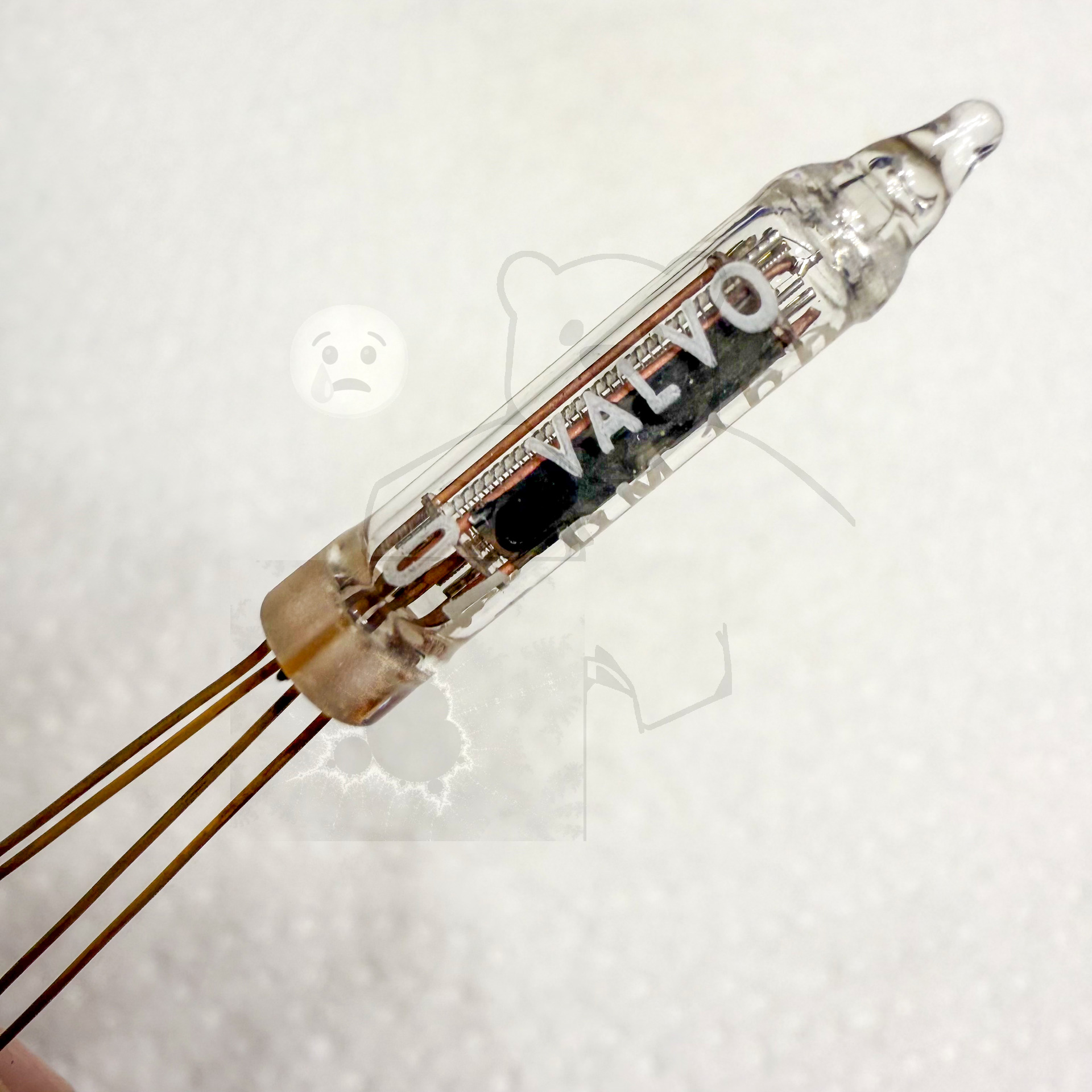

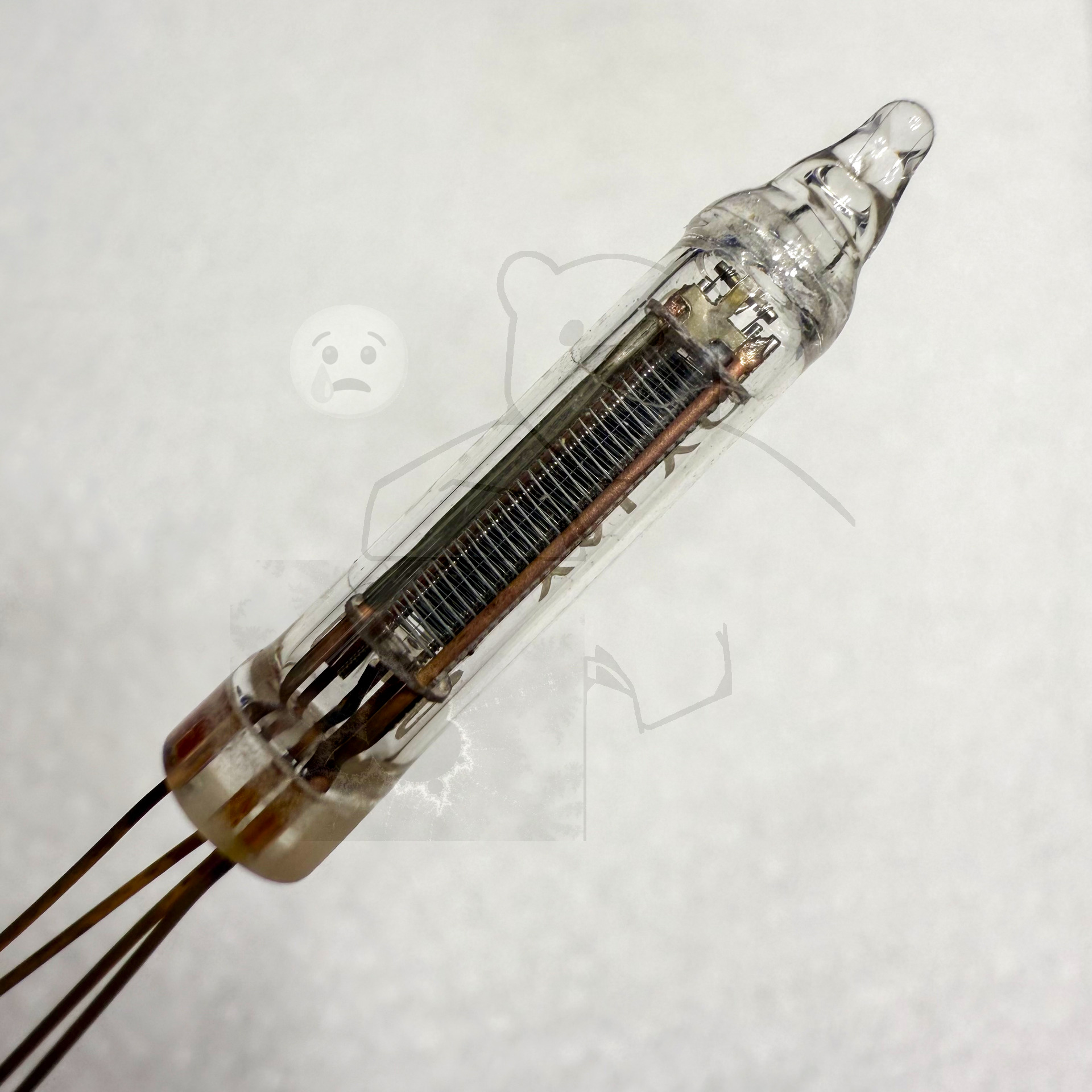

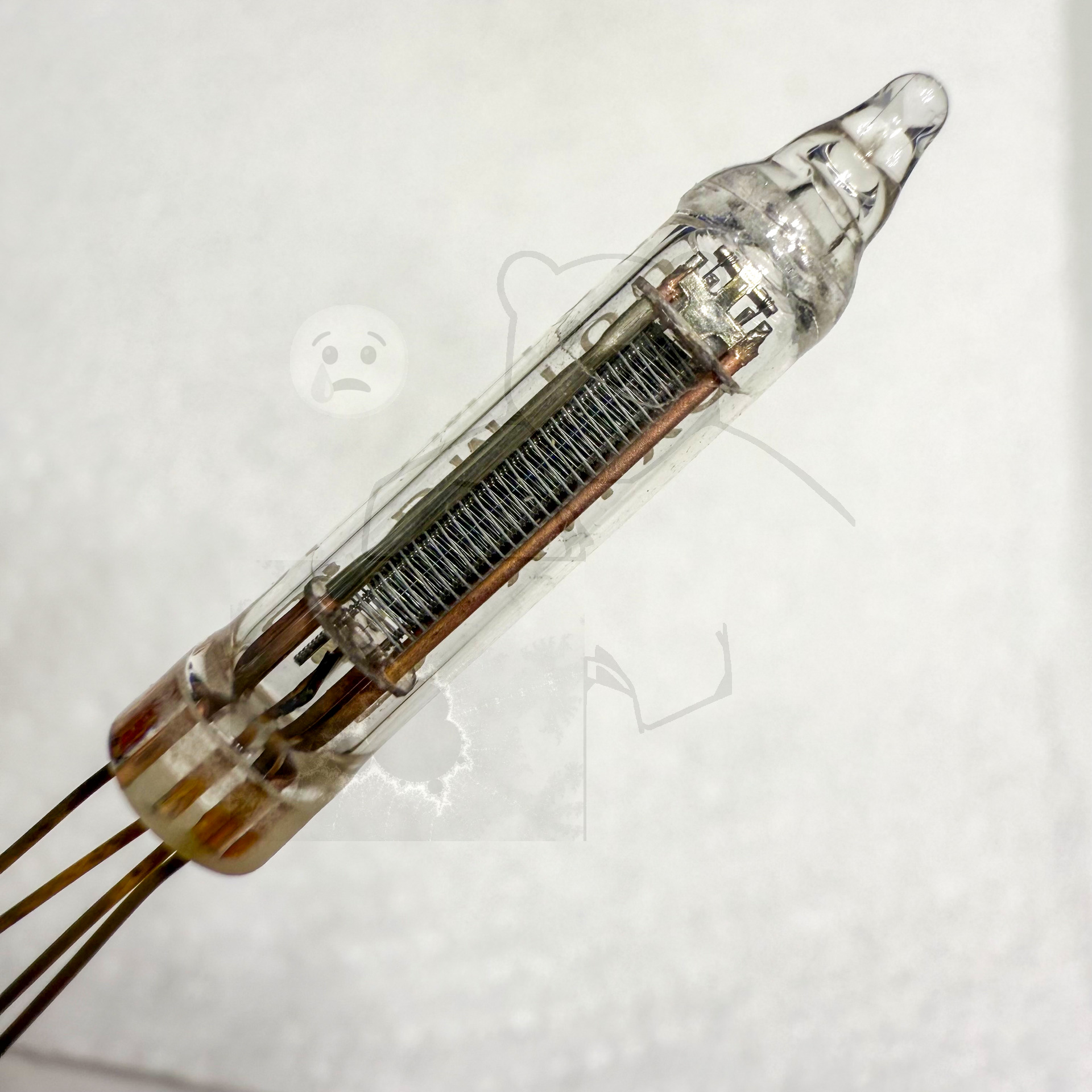

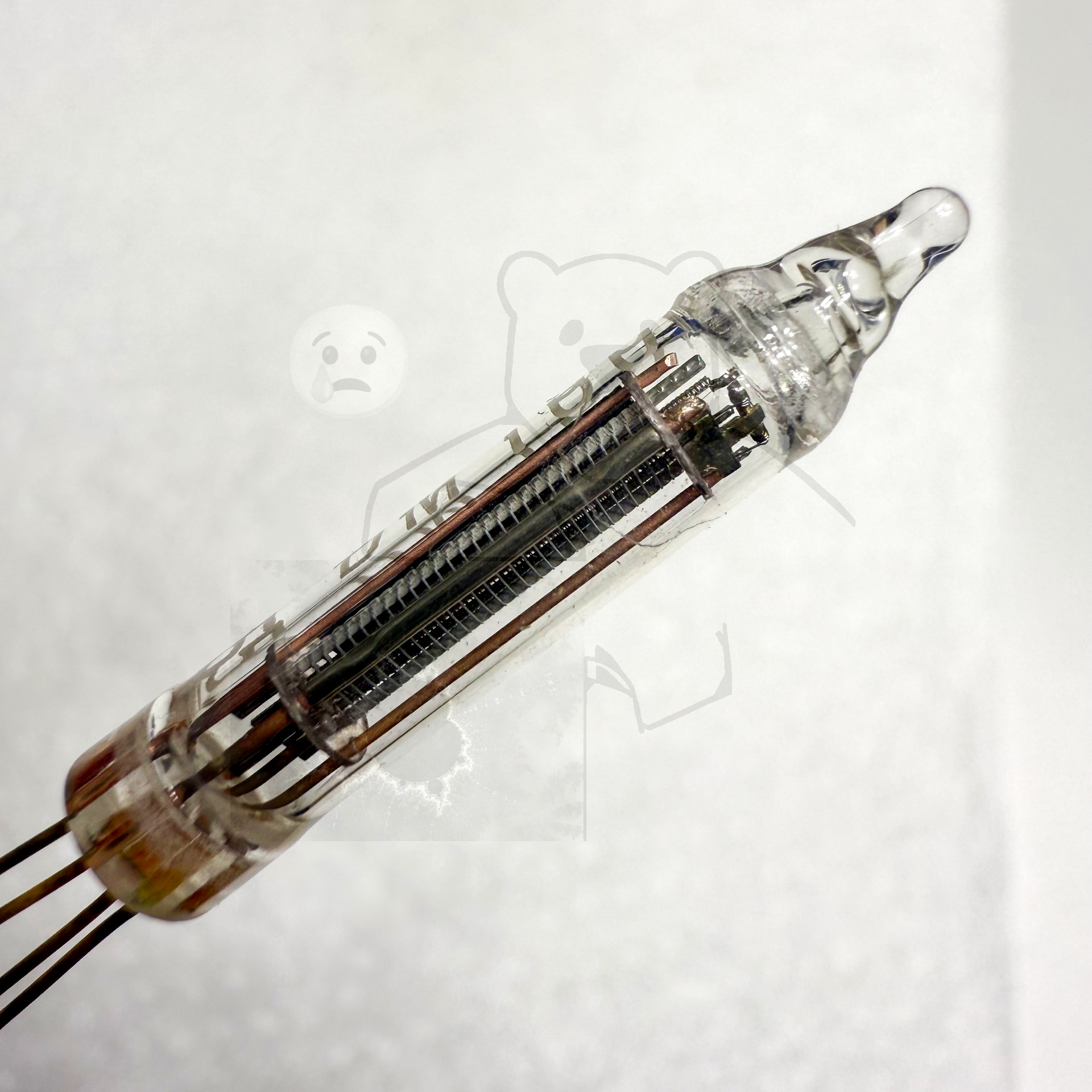

Daten und Bilder der Röhre: DM160

🔎 Beschreibung der Röhre: DM160 Inventarnummer: 07663

Name	→ DM160
Vergleichsname	→ 6977
Hersteller	→ Valvo
Heizspannung (Volt)	1
Heizstrom (Ampère)	0,03
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (5mm Rund), 4pol. → Liste aller Röhren mit: Subminiatur (5mm Rund), 4pol.
Informationen Röhrentyp
Informationen

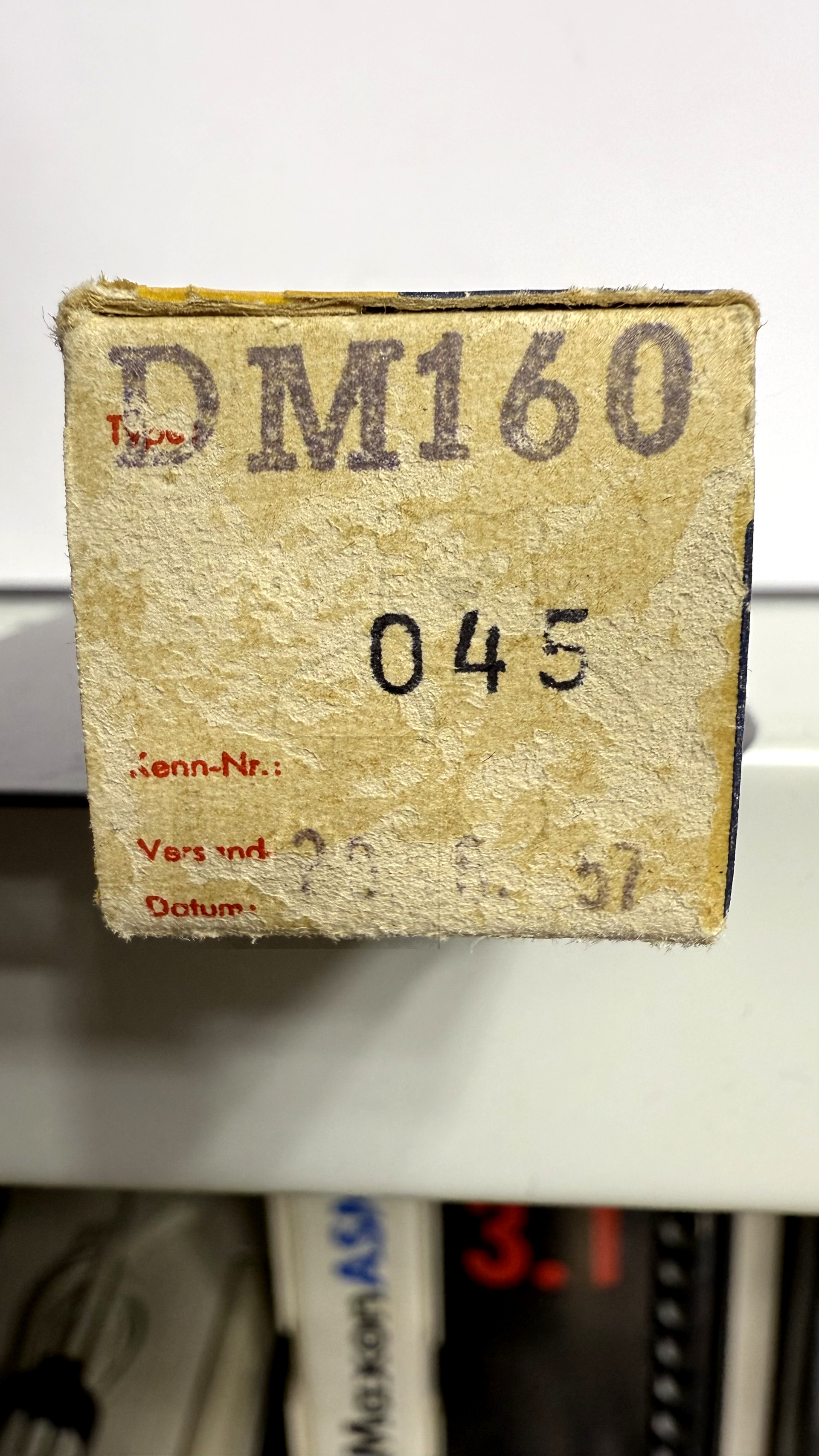

Kenn Nummer	45
Ätz- Produktionscode
Serien Nummer

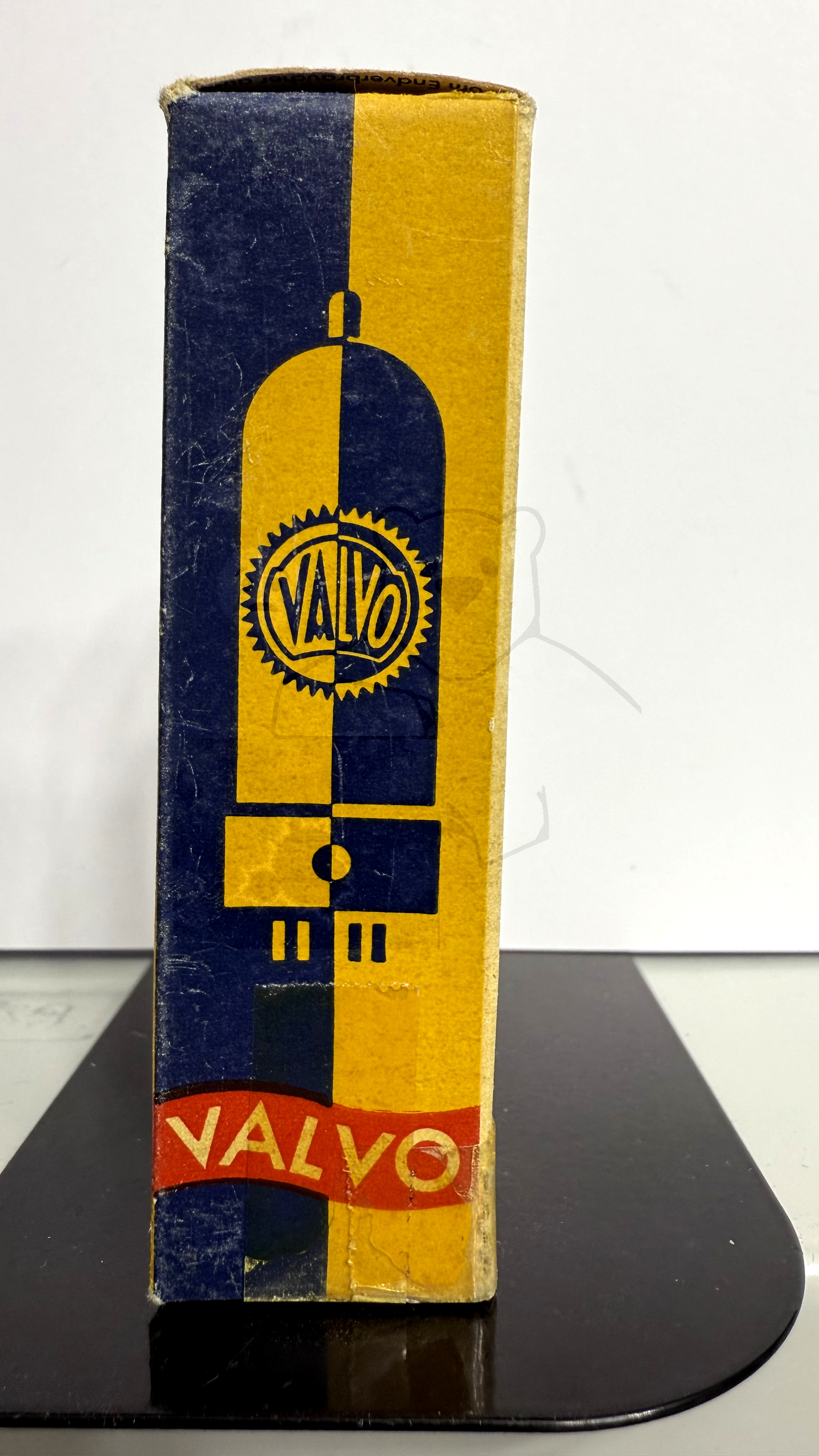

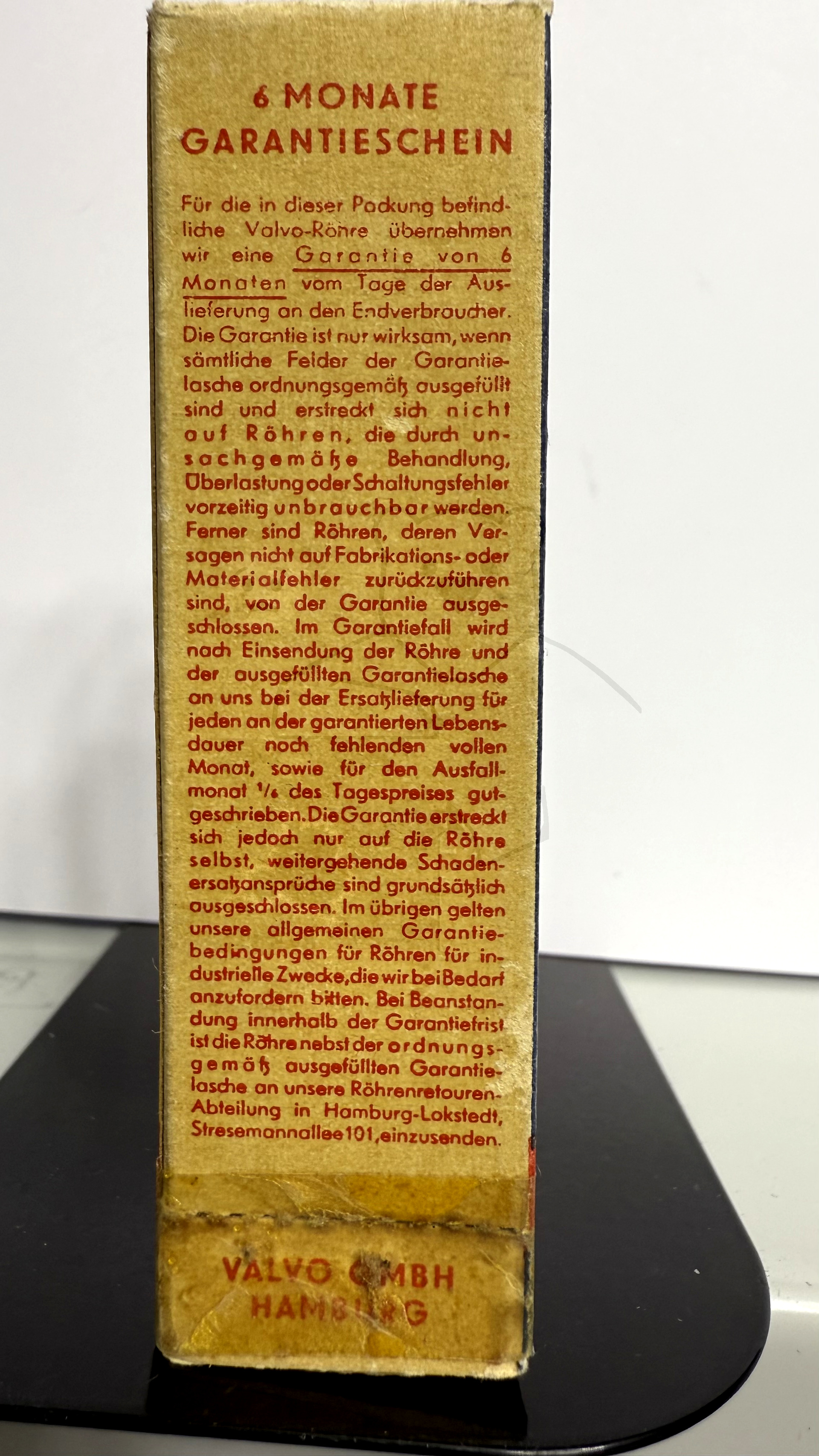

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S124c

🔎 Beschreibung der Systeme für die Röhre: DM160

	System 1
Kathode	f-
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f-, f+
Abschirmung
Funktion	→ Magisches Band

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DM160

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DM160
Datenblatt DM160 Philips Version 1 [www.tubedata.info].pdf (359 kB)
Datenblatt DM160 Philips Version 2 [www.tubedata.info].pdf (246 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
