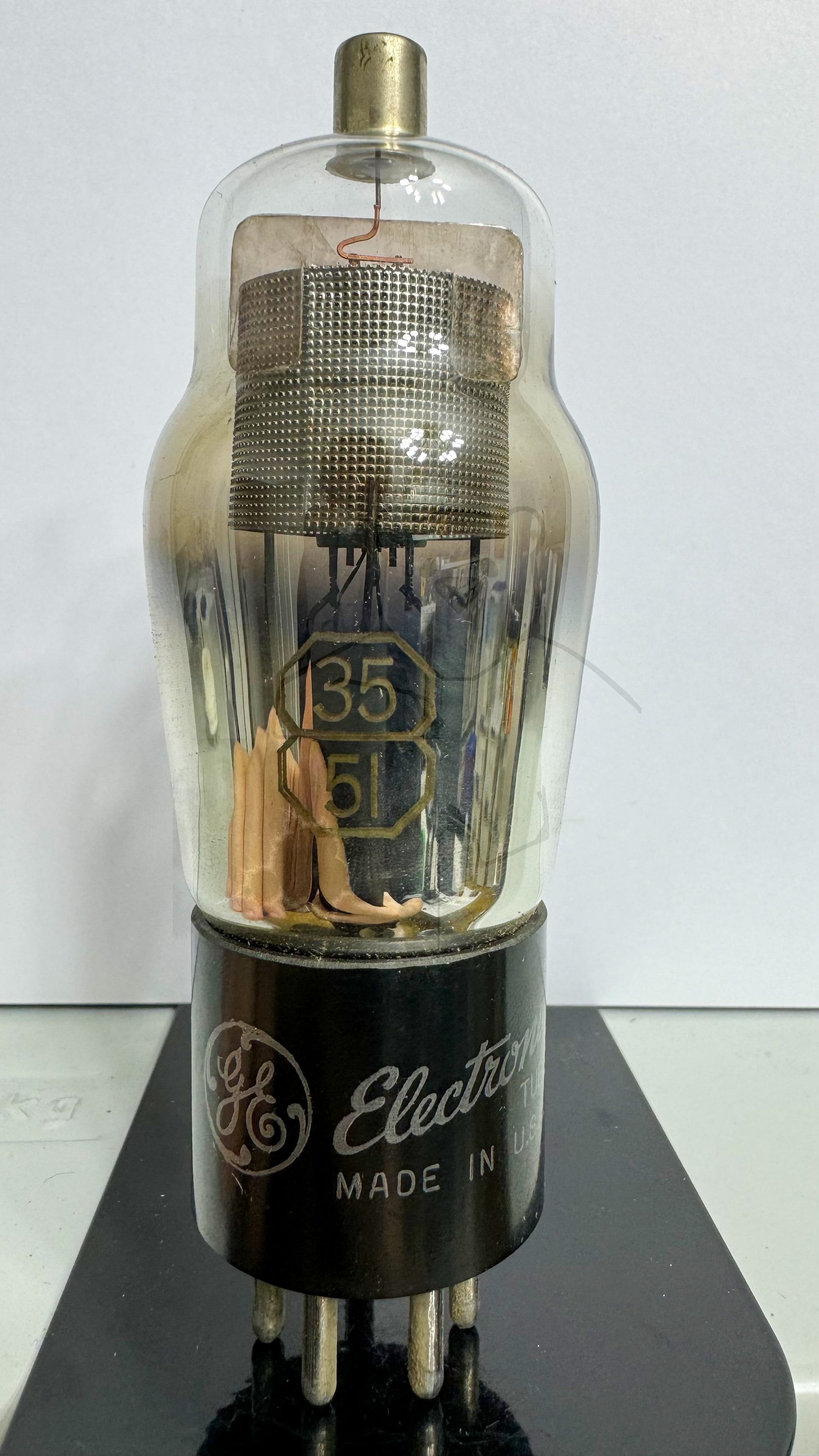

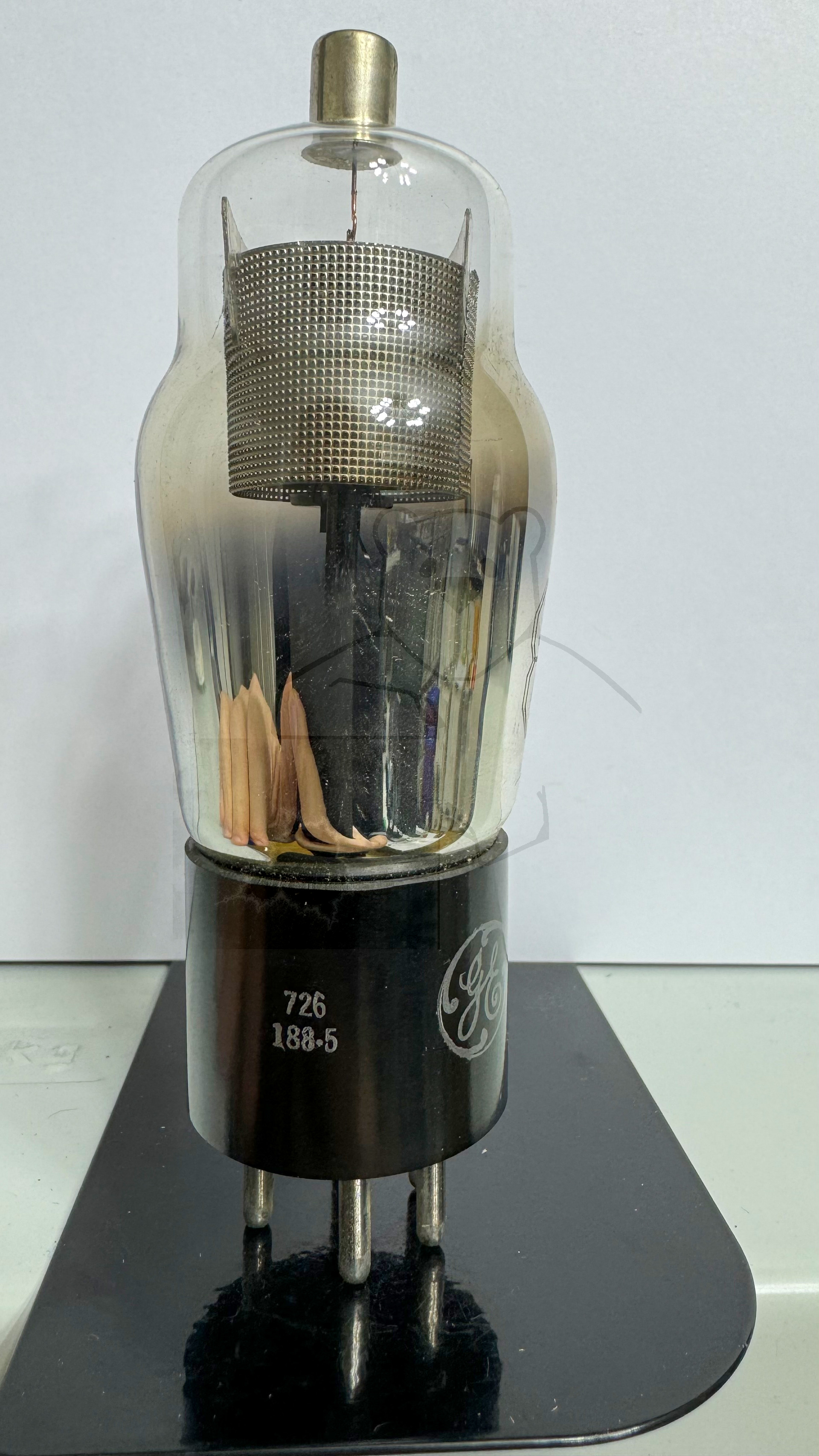

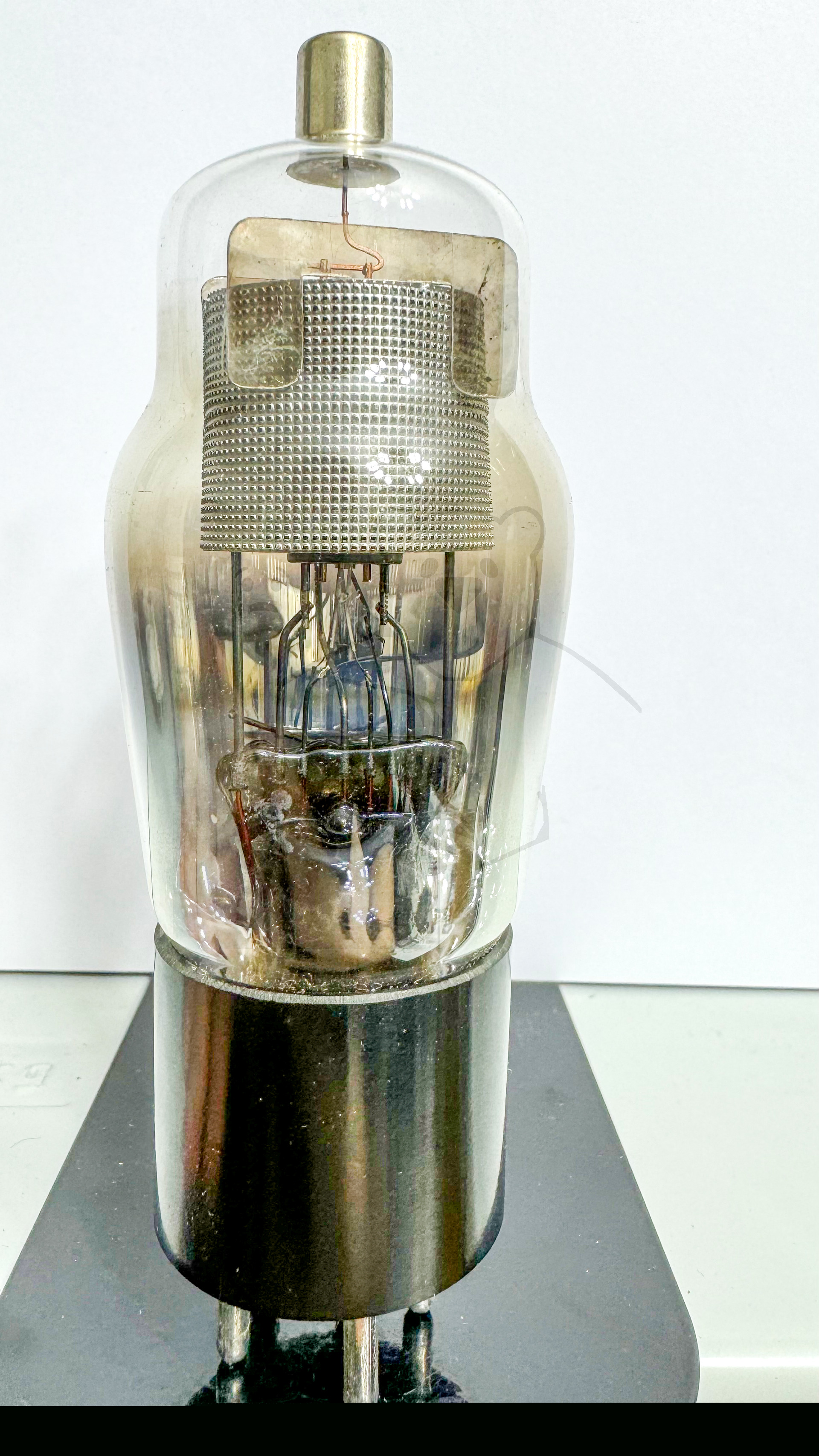

Daten und Bilder der Röhre: 35

🔎 Beschreibung der Röhre: 35 Inventarnummer: 07647

Name	→ 35
Vergleichsname	51 → 551 → 635
Hersteller	→ General Electric
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,75
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 5pol. → Liste aller Röhren mit: USA, Medium, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

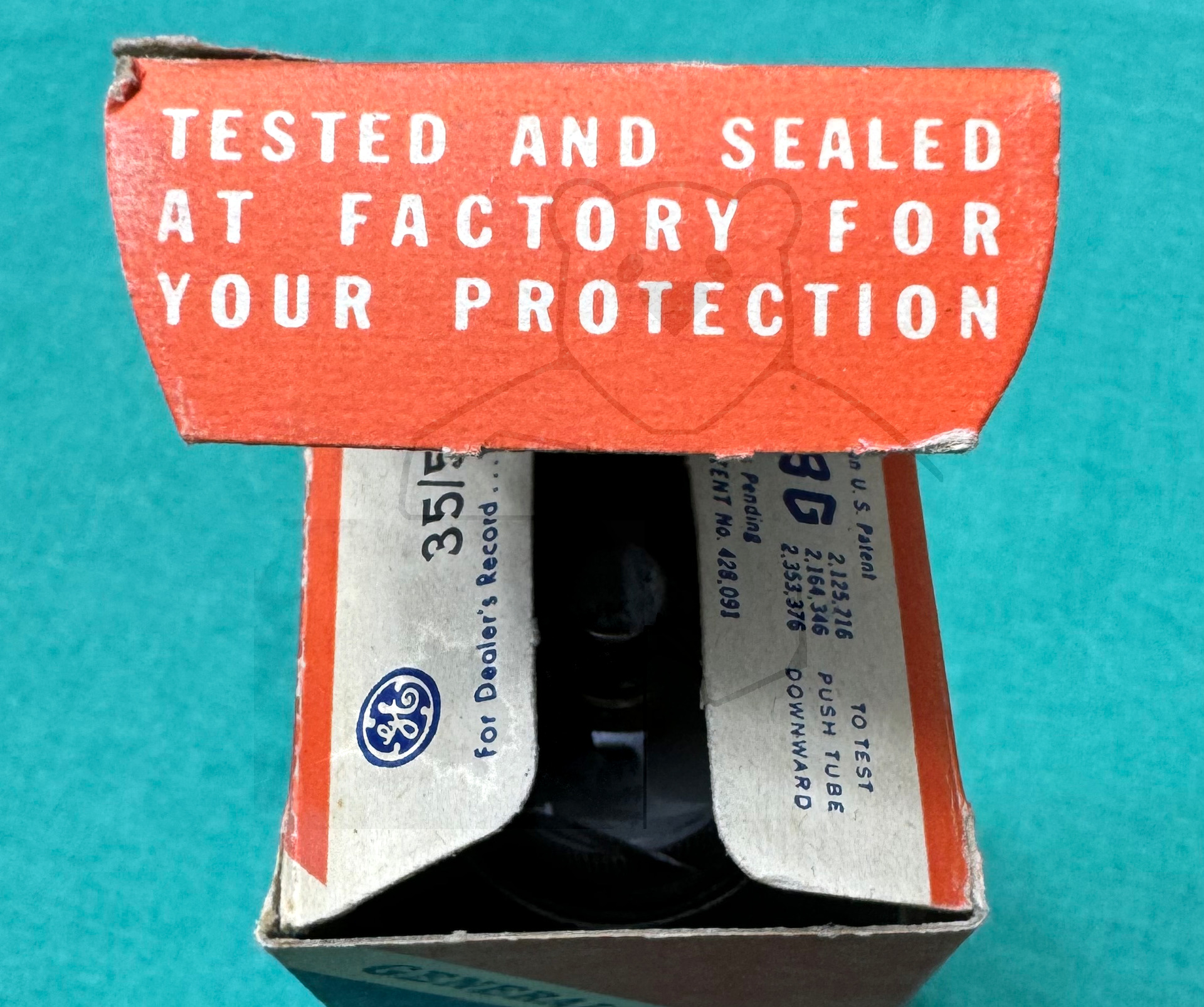

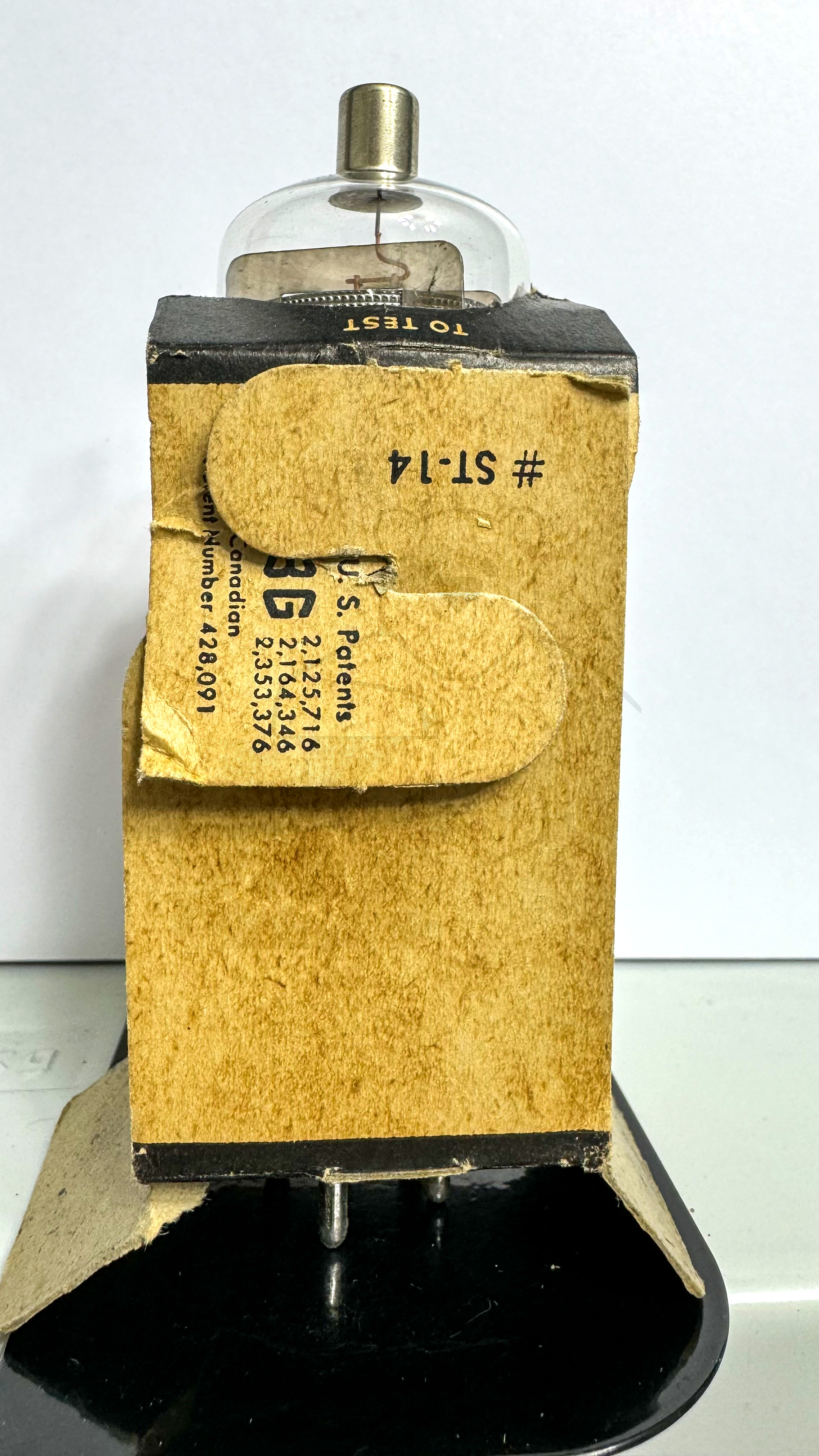

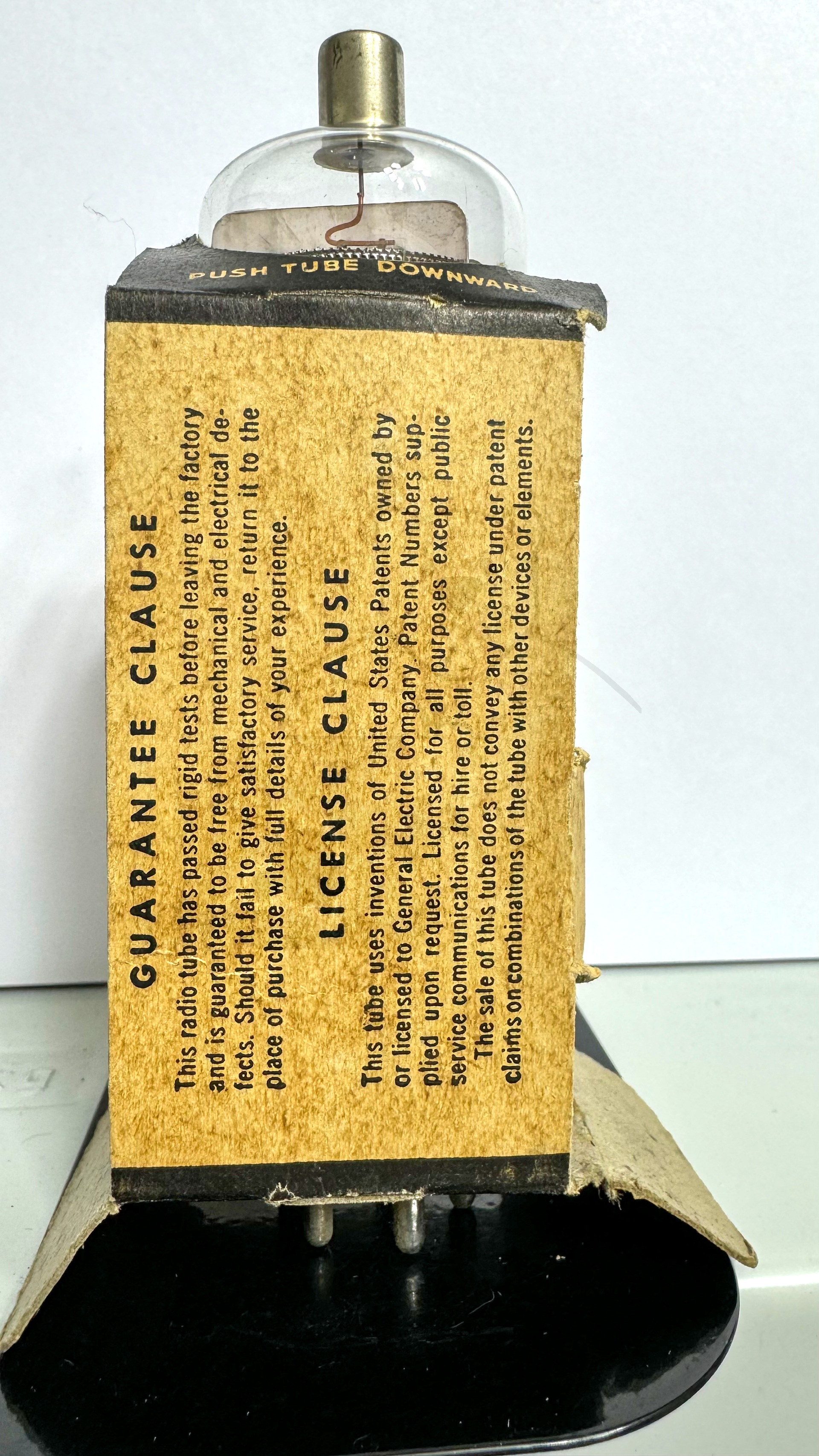

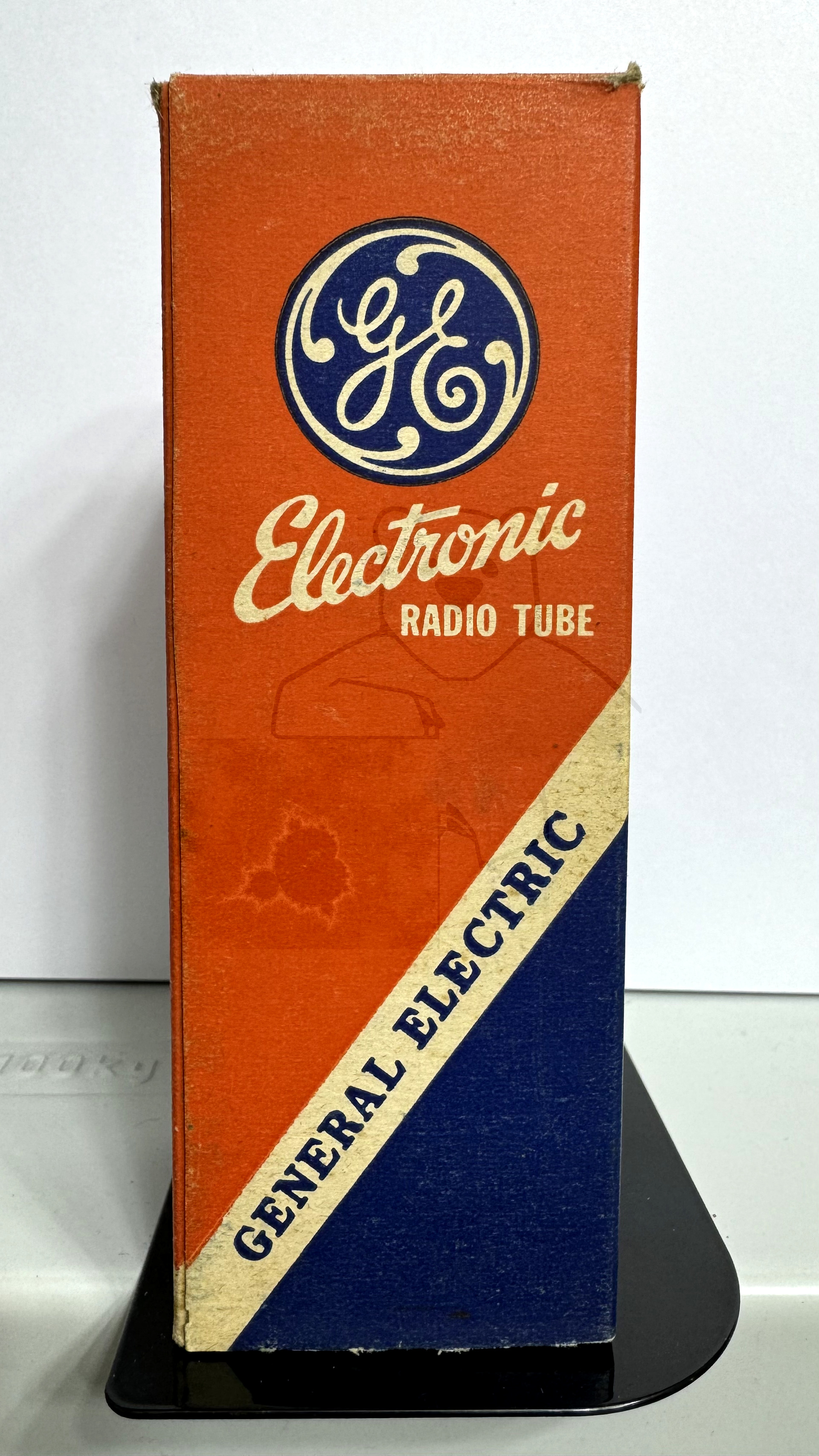

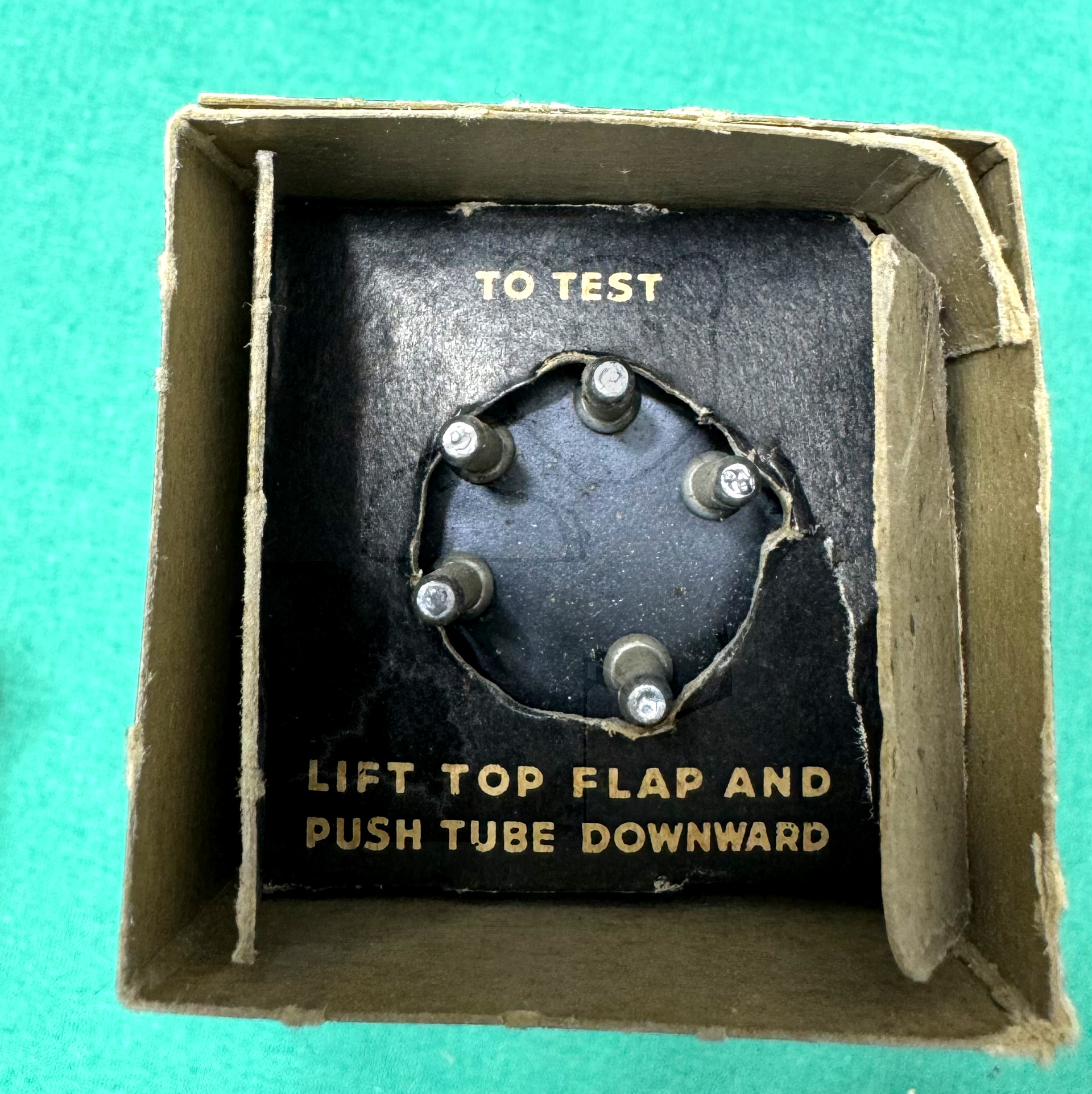

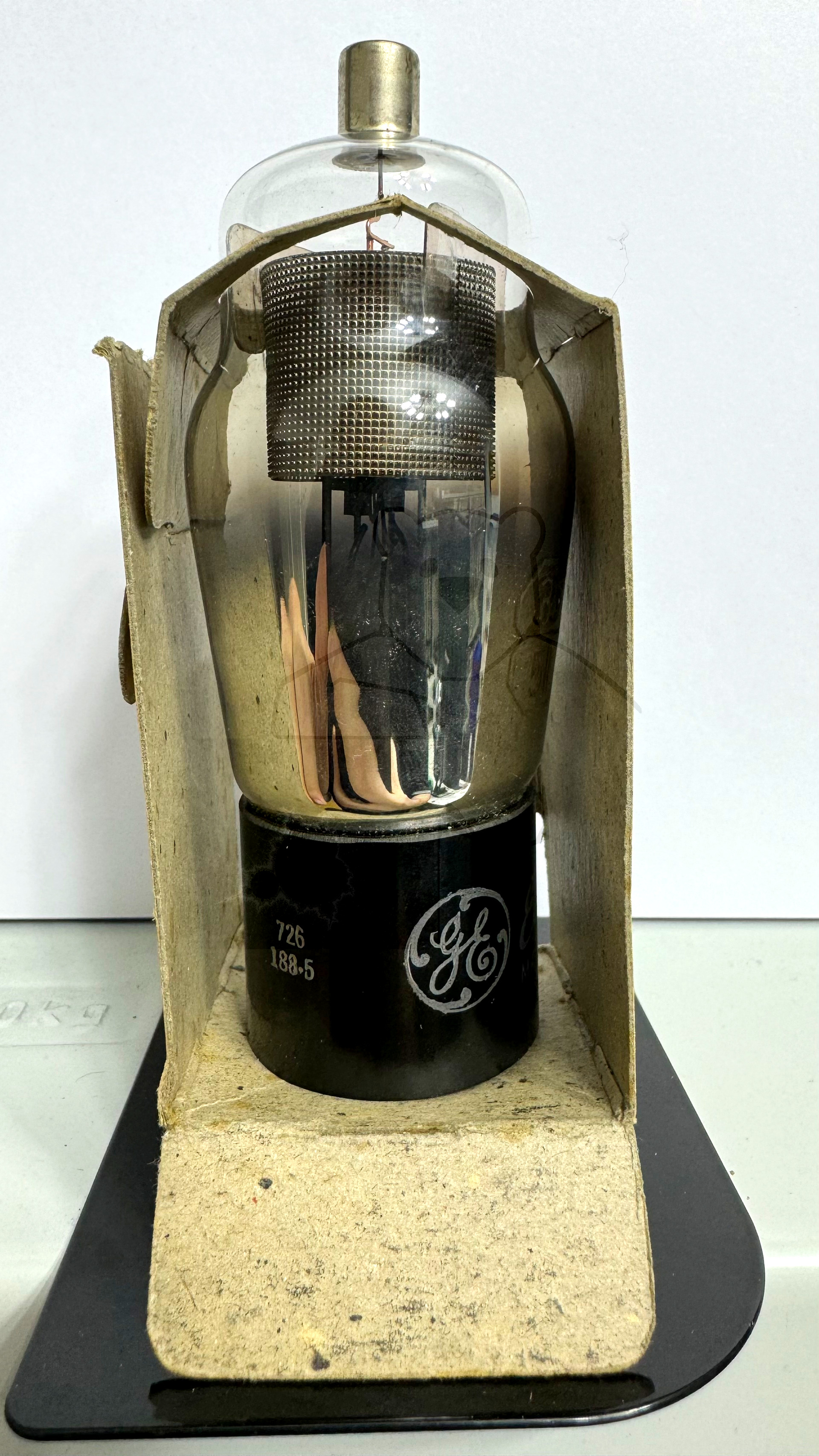

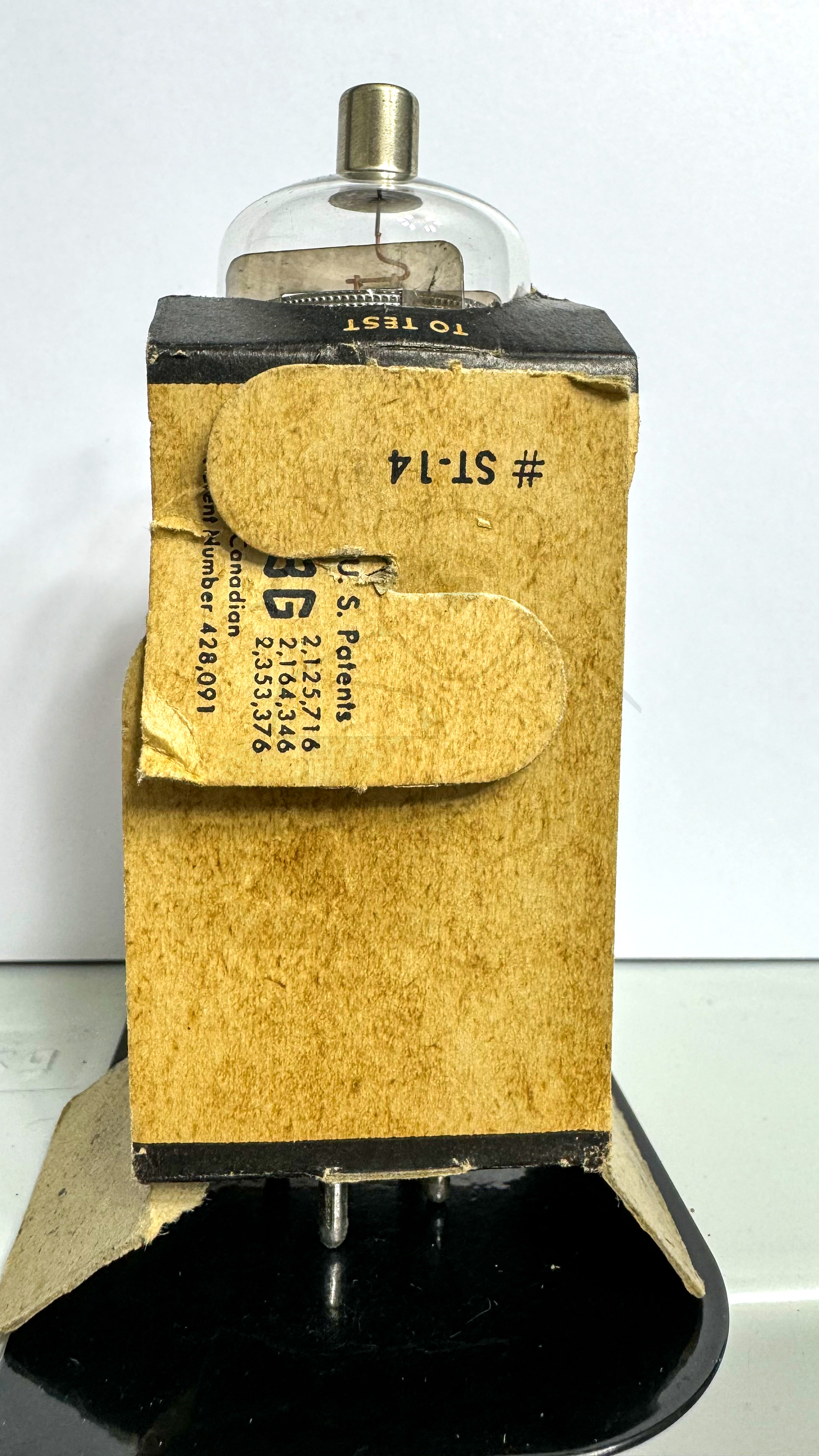

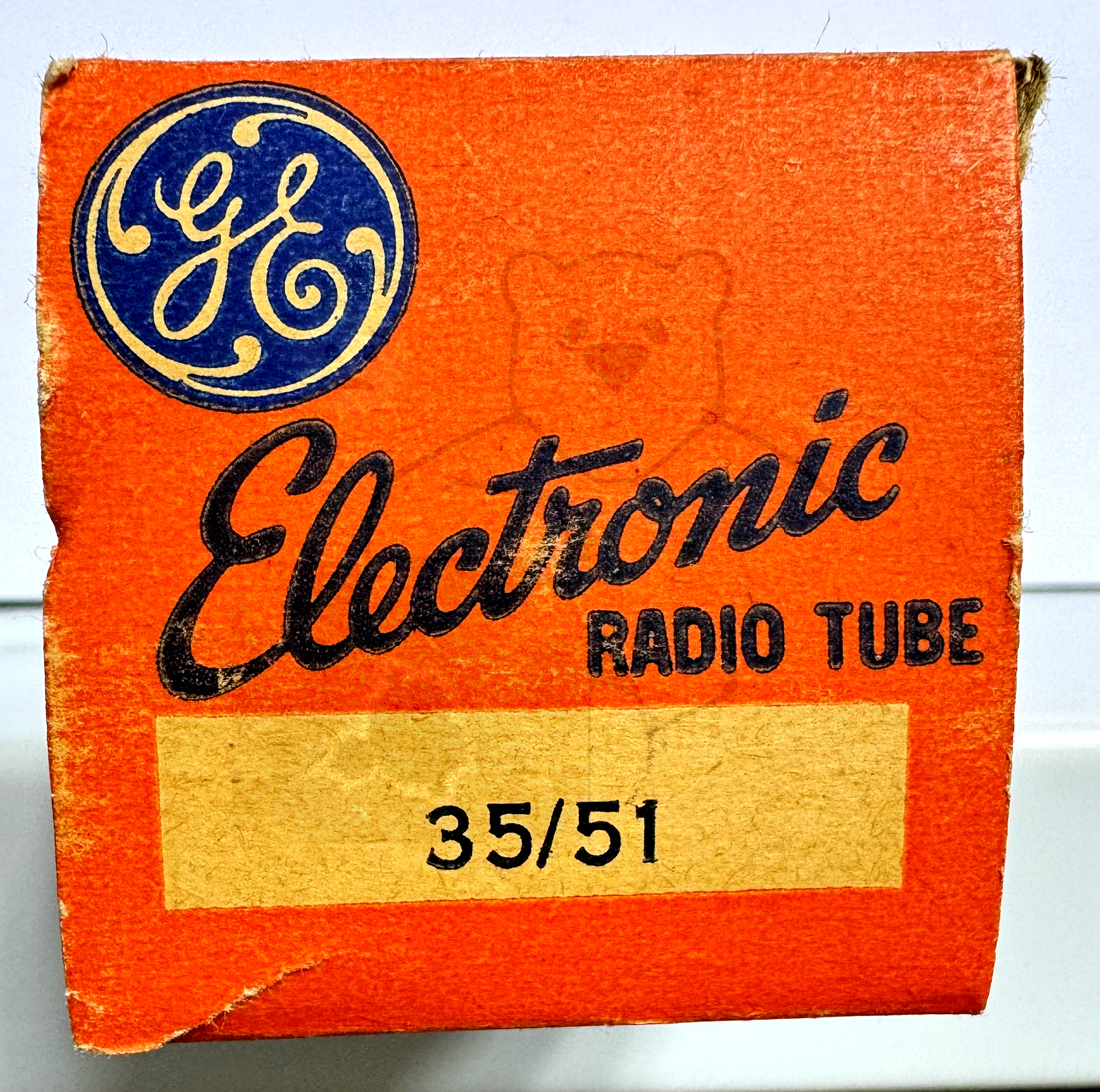

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: 35

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

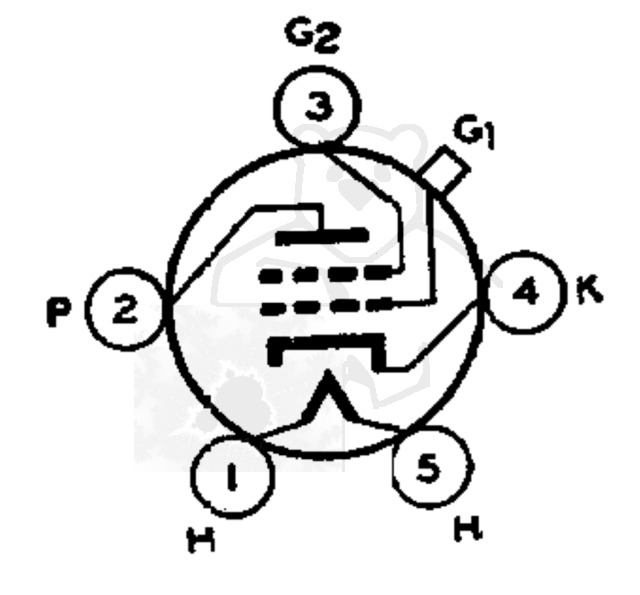

🔎 Sockelschaltung der 35

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 35
Datenblatt 35 Cunningham [www.tubedata.info].pdf (219 kB)
Datenblatt 35 Radiotron.pdf (159 kB)
Datenblatt 35 RCA [www.tubedata.info].pdf (73 kB)

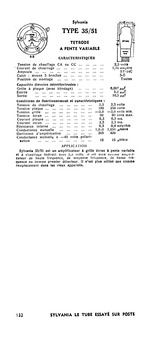

Datenblatt 35 Sylvania [www.tubedata.info].pdf (38 kB)
Datenblatt 35 Tung-Sol [www.tubedata.info].pdf (43 kB)
Pruefkarte 35-51 35S 51 51A 51S 135 235 151 251 435 2350 151 251 VT-35 FP93 - Funke W19 Roehrenpruefer.pdf (160 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
