đ Beschreibung der Röhre: EL86 Inventarnummer: 07635
| Name | â EL86 đș Mit Video |
| Vergleichsname | â 6CW5 |
| Hersteller | â Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,76 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 383 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S106a |
đ Beschreibung der Systeme fĂŒr die Röhre: EL86
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 9 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EL86

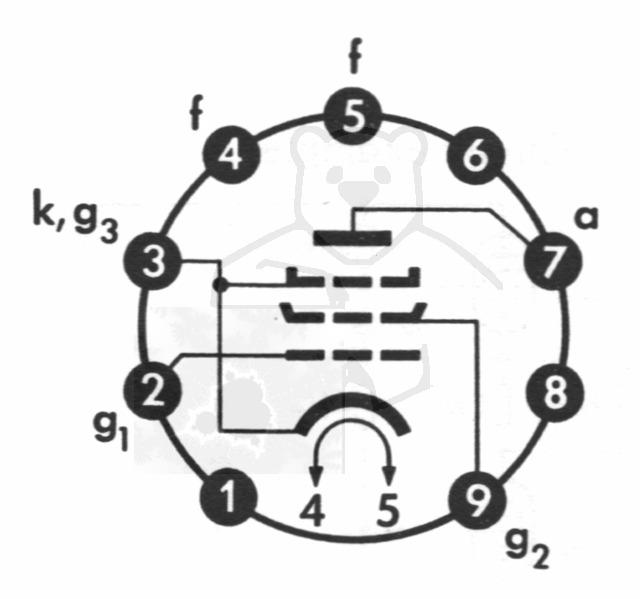

Bildquelle: Telefunken Datenblatt
đ YouTube Video zu EL86
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/v4fKEx-AAlk (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: EL86
Datenblatt EL86 La Radiotechnique [www.tubedata.info].pdf (328 kB)
Datenblatt EL86 Lamina [www.tubedata.info].pdf (2192 kB)
Datenblatt EL86 Mullard [www.tubedata.info].pdf (84 kB)
Datenblatt EL86 Philips Version 1 [www.tubedata.info].pdf (1005 kB)
Datenblatt EL86 Philips Version 2 [www.tubedata.info].pdf (258 kB)
Datenblatt EL86 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (3629 kB)
Datenblatt EL86F Mazda Belvu [www.tubedata.info].pdf (439 kB)
Pruefkarte EL86 - Funke W19 Roehrenpruefer.pdf (151 kB)
Pruefkarte EL86 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EL86

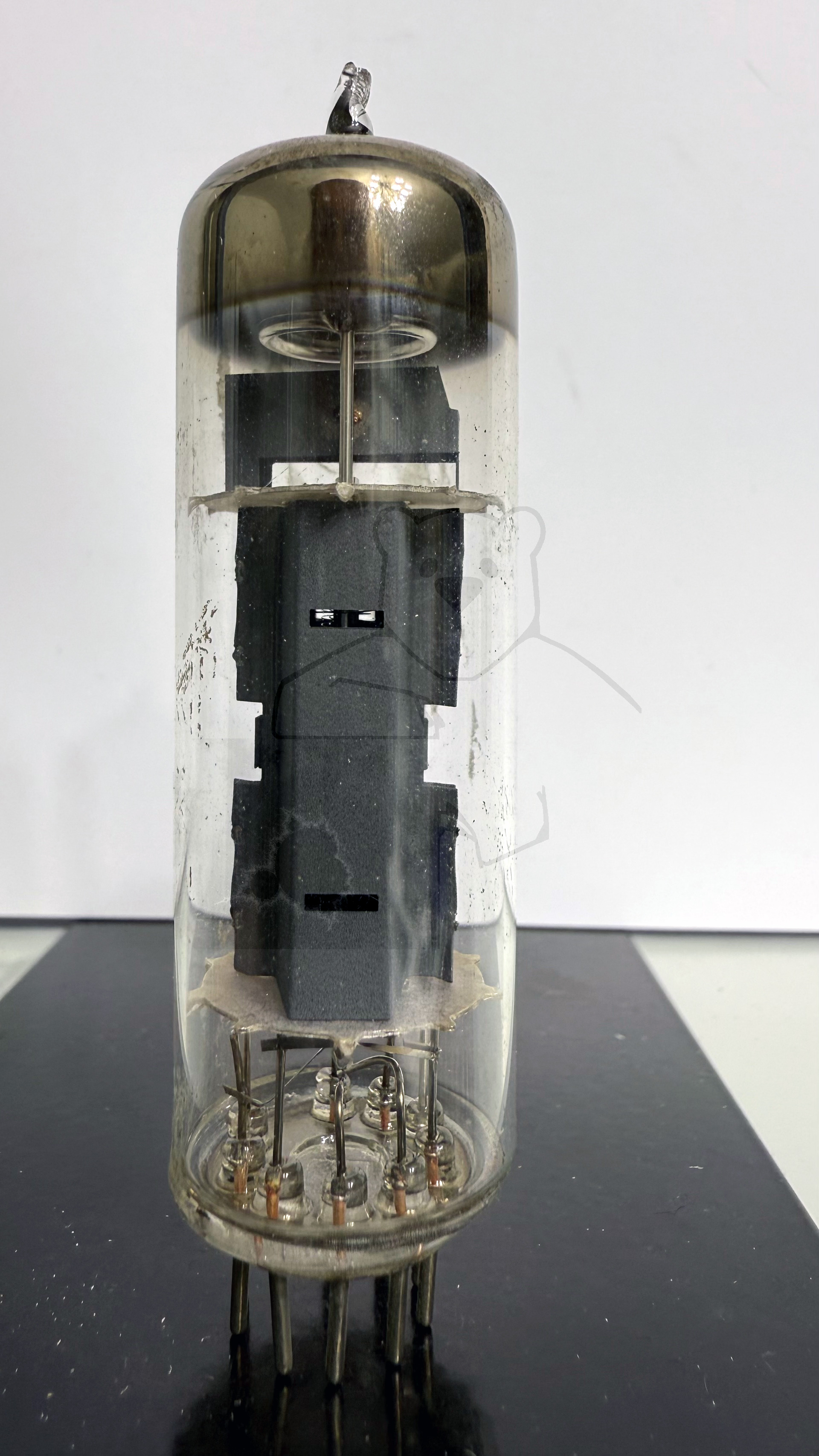

Röhre EL86 #7635 Bild 1
